NAVODILA ZA UPORABO Encuadernadora Galaxy Wire FELLOWES

-daveje pozor, potencialn nebezpeci uskripnuti

Potrebujete pomoc?

Sliuba za kazirnicom... www.fellowsex.com

4. Podignite drsku za buşenje u uspravni połoj.

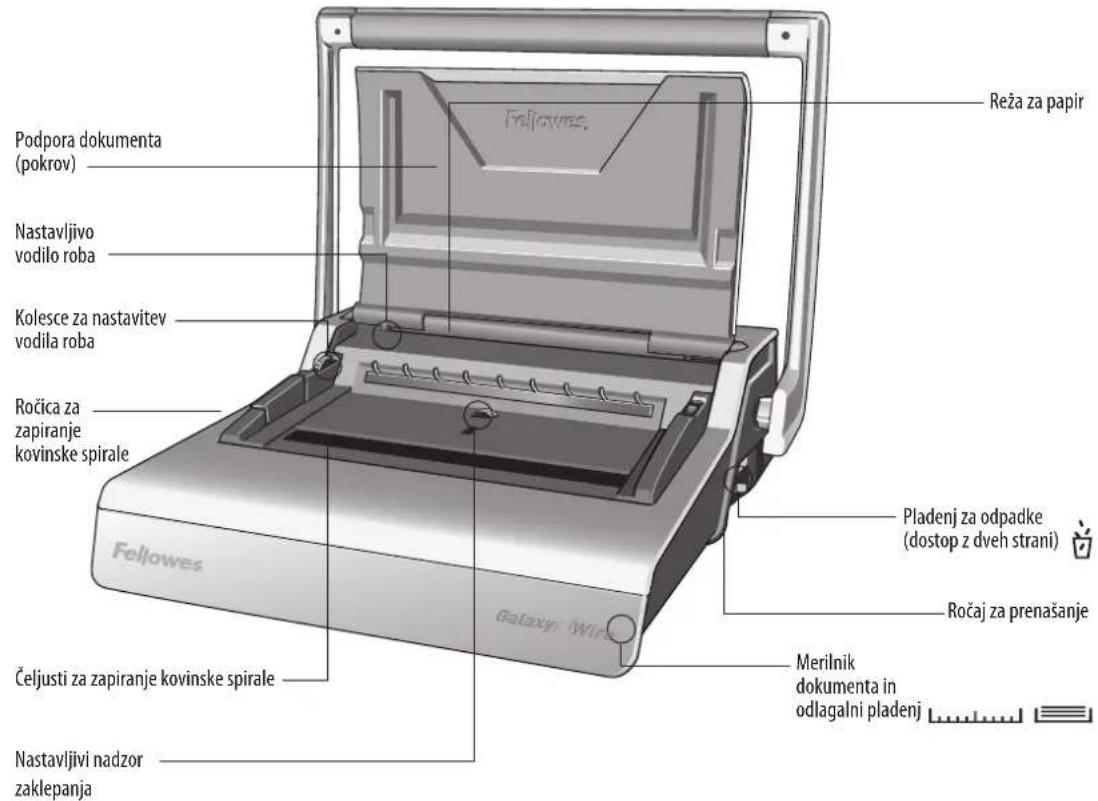

PRE NGO STO POcNETE SA KORICENJEM

Dvojni pladenj za odpadke

Odlagalnik spirale in merilnik Dokumenta

ZMOGLJIVOSTI

Zmogljivost luknjanja

Listi papirja
70-80 g/20 lb 20 listov
Prozorne platnice
100-200 mikronov/4-8 mil 3 listi
200+ mikronov/8+ mil 2 lista
Druge standardne platnice
160-270 g/40-60 lb 3 lista
270+ g/60+ lb 2 lista
Zmogljivost vezave
Maks. velikost spirale 14 mm/	%16"
Maks. dokument (80 g/20 lb) pribl. 130 listov

Tehnici podatki

Dimenzije papirja A4, A5
Reže za luknjanje 34
Pritrjeno 2,5 mm
Nagib rež 3/1"
Nastavlivo vodilo robov	da - rotacjsko
Zmogljivost pladnja za odpadke	pribl. 3000 listov
Neto masa	12 kg/26 lb
Dimenzije (V x S x G)	20,9'' x 17,7'' x 6,5''/530 x 450 x 165 mm

POMEMBNA VARNOSTNA NAVODILA — preberite pred uporabo!

POZOR

Pred uporabo preberite. Hranite za nadaljinjo uporabo.

Med luknjanjem:

• Vedno zagotovite, da je naprava postavljena na stabilni podlagi.
• Preverite luknjanje na odpadnih listih papirja in pred luknjanjem koncnih dokumentov napravo nastavite.
  Pred začetkom luknjanja odstranite sponke in druge kovinske dele.
  Nikoli ne presezite navedene zmogljivosti naprave.

Privezavi:

-Bodite previdni, da se ne ušćipnete.

Potrebujete pomoc?

Sluzba za pomoc uporabnikom www.fellowees.com

Dovolite, da vam nasi strokovnajki pomagao z reztivno.

Vedno se Najpre obnite na podjetje Fellowes, preden stopite

v stik s prodajnim mestom, kjer ste kupil izdelek.

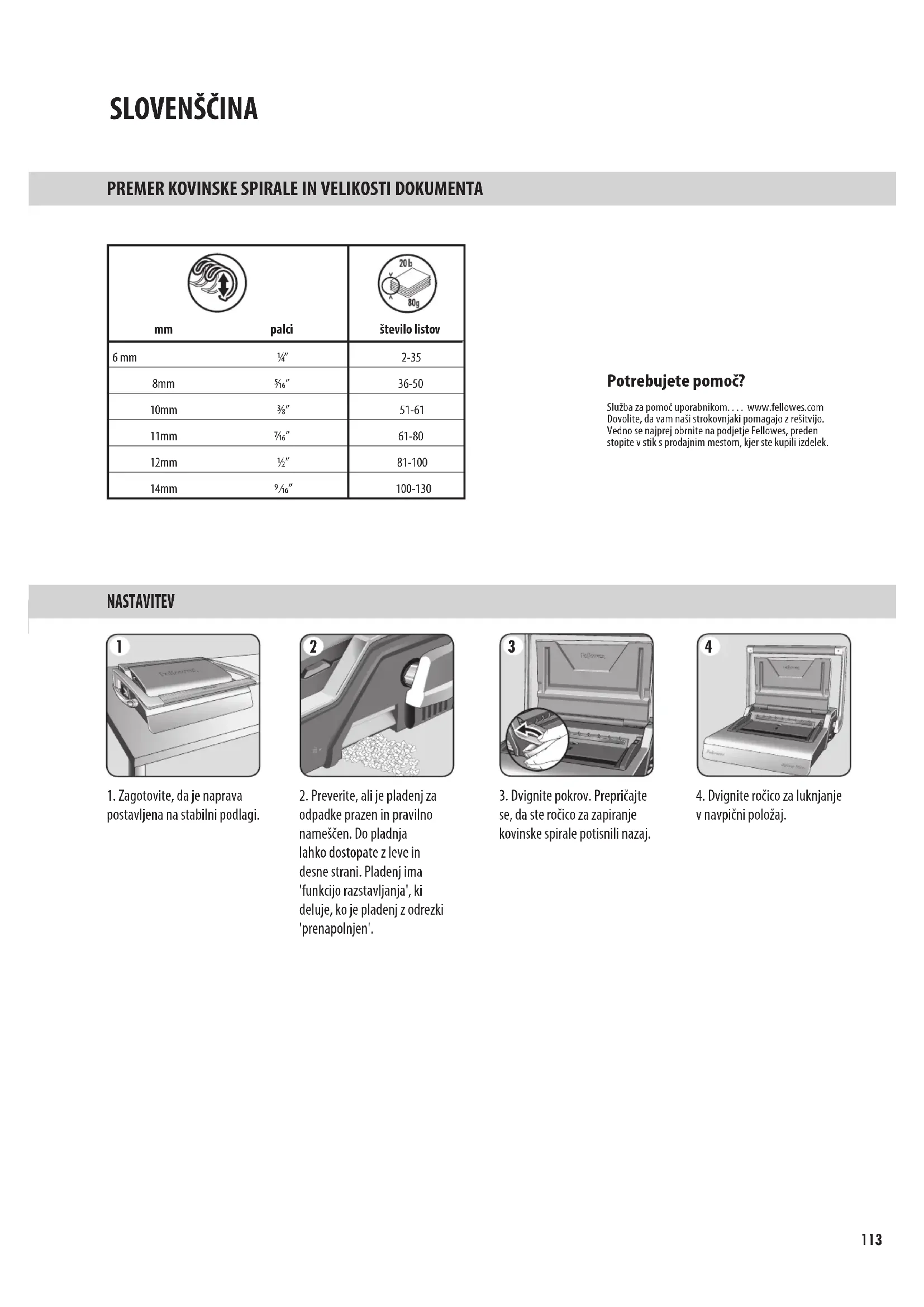

PREMER KOVINSKE SPIRALE IN VELIKOSTI DOKUMENTA

mm	palci	število listov
6 mm	1¼"	2-35
8mm	5½"	36-50
10mm	3¾"	51-61
11mm	7¼"	61-80
12mm	½"	81-100
14mm	9½"	100-130

Potrebujete pomoc?

Sluzba za pomoc uporabnikom.... www.fellowes.com Dovolite, da vam naš strokovnajki pomagazo z resvitivo. Vedno se najprije obnite na podjetje Fellowes, preden stopite v stik s prodajnim mestom, kjer ste kupili izdelek.

NASTAVITEV

1. Zagotovite, da je naprava postavljena na stabilni podlagi.

2. Preverite, ali je pladenj za odpadke prazen in pravilno namescen.Do cladnja lahko dostopate z leve in desne strani.Pladenj imafunkcijo razstavljanja',ki deluje, ko je pladenj z odrezki 'pronapoljen'.

3. DvignitePokrov.Prepricajte se, da ste rocico za zapiranje kovinske spirale potisnili nazaj.

4.Dvignite rocico za luknjanje vnavpični položaj.

PRED VZAVO

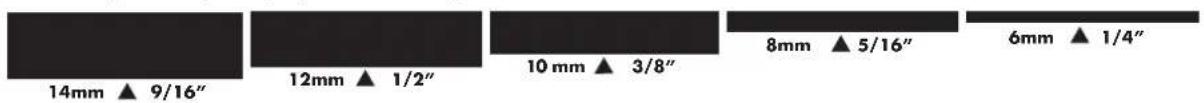

Naprava Galaxy vključuje dve metodi zaprtja kovinske spirale, za vse velikosti premerov kovinske spirale med 6 in 14 mm.

1 - Vizualno merilino vodilo -idealno za vezavo posameznega dokumenta.

Premiça zapiralna celjust vklučuje enostavno vodljivo merilino vodilo.

2 - Nastavljivi nadzor zaklepanja -idealno za vecdokumentov enake velikosti.

Nastavite rdeco vrstico STOP v zeleni položaj. Obrnite krmilno kolesce proti položaju MAX ali MIN, kot je potrebno.

Rdeca stop vrtica se premika gor in dol znotraj srediiscnega okna.

1. S pomocjo odlagalnega
pladnja izberite pravilen
premer kovinske spirale.

2. Obesite izbrano
kovinsko spiralo na oporo
kovinske spirale.

3.Preverite luknjanje na odpadnih listih papirja, da preverite nastavitev vodila roba.

4. Listuknjajte v manjsih sklopih, ki ne preobremenijo naprave ali uporabnika.

KORAKI VEZAVE - EN DOKUMENT

1. Zacnite z zadnjoplatnico.
Preluknjane liste nalozite
neposredno na visco, odprto
kovinsko spiralo.

2. Preluknjajte in obesite sprednjo platnico. Preluknjajte in obesite preostale liste.

3. Kovinsko spiralo dvignite s kaveljckov. Previdno postavite v odprto celjust za zapiranje kovinske spirale. Prepričajte se, da je kovinska spirala odprta in se dotika spodnjega dela mehanizma.

4. Dvignite rocico za zapiranje kovinske spirale naprej.
Zapiralno merilno vodilo je na premicnih celjustih. Zaprite celjusti, dokler merilnik kovinske spirale ne kaze velikosti kovinske spirale, ki bo zaprta.

KORAKI VEZAVE - VEC DOKUMENTOV

1. Testno zaprite izbrano
   kovinsko spiralo. Nastavite
   zaklep zaprtja, kot je potrebno.
   Preverite, ali je zaprtje spoja
   kovinske spirale popolno.

1. Začnite z zadnjo platnico.
   Preluknjane liste nalozite
   neposredno na viseć, odprto
   kovinsko spiralo.

1. Preluknjajte in obesite sprednjo platnico. Preluknjajte in obesite preostale liste.

1. Kovinsko spiralo dvignite s kaveljickov. Previdno postavite v odprto celjust za zapiranje kovinske spirale. Prepričajte se, da je kovinska spirala odprta in se dotika spodnjega dela mehanizma.

1. Dvignite rocico za zapiranje kovinske spirale. Celjusti se bajo zaprle na predhodno izbranem polozaju stop.

DOKONCANJE VEZAVE

1. Preverite zapri spoj. Ce spoj ni pravilno zaprt, lahko dokument postavite v celjusti in ga ponovno zaprete.

1. Če Želite zakriti spoj, obrnite zadnjo platnico nazaj. Sedaj je vidna sprednja platnica. Spoj je zakrit v dokumentu.

1. Preverite, ali je zaprtje spoja kovinske spirale popolno. Ohlapna gezava povzroca izgubo listov. Dobro zaprtje zadržije vse liste.

POPRAVLUJANE ZVEZANEGA DOKUMENTA

Vezava s kovinski spiralo je fiksen systemvezade. Dodatnih listov ni mogoce dodajati, razen ce dokument razstavite in ga ponomvno zvezete.

ODSTRANJEVANE ODPADNIH ODREZKOV

Pladenj za odpadke se nahaja pod napravo, do njega pa se dostopa z obeh strani. Za njaboljse rezultate pladenj redno praznite.

Pladenj morate sprazniti po 50. uporabi, da zagotovite, da ne pride do blokade.

SHRANJEVANJE

SpustitePokrov.Naprava zavezavo Galaxy je oblikovana za shranjevanje v vodoravnem pozaju na delovni povrsini.

ODPRAVLIJANE TEZAV

Tezava Vzrok Resitev

Kovinske spirale ni mogoće dovolj tesno zapreti.	Zapiralne čeljusti nastavljene na prevelik premer. Pregleje nastavitev zaklepza zaprtja; ustrezati mora manjsemu premeru, kot je potrebno.
Poškodovani robovi lukenj.	Mogoće je prišlo do preobremenitve naprave.	Plastične platnice luknjajte skupaj z listi papirja. Zmanjsajte stevilo listov, ki jih luknate.
Pladenj za odpadke pušča. Pladenj za odpadke ni pravilno vstvljen ali pa se je aktivirala 'funkcija razstavljanja'.	Preverite, ali je pladenj za odpadke prazen in ali je ' Funkcija razstavljanja' zaprta.
Preluknjane luknjé niso na sredini.	Vodilo roba ni nastvljeno.	Nastavlajte vodilo roba, dokler vzorec lukenji ni pravilen.
Naprava ne luknj. Blokada. Preverite, ali je pladenj za odpadke prazen. Preverite, ali je v reži za papir prišlo do blokiranja.
Preluknjane luknjé niso vzporedne z robom.	Smeti so se zataknile pod matrico. Vzemite neuropogljin karton in ga potisnite v režo za papir. Karton premikajte bočno, da spustite morebitne odrezke papirja v pladenj za odpadke.
Delni robovi lukenj.	Listi niso pravilno poravnani z vzorcem luknjanja.	Nastavlajte vodilo roba in preverite odpadne liste za luknjanje, dokler ne dobite prvilnega rezultata.
Listi izpadajo iz Dokumenta.	Kovinska spirala ni dovolj zaprta.	Preverite zaprtje kovinske spirale. Postavite v zapiralni mehanizem in izboljsajte zaprtje vezave. Pregleje nastavitev zaklepza zaprtja; ustrezati mora manjsemu premeru, kot je potrebno.

SVETOVNA GARANCIJA

Podjetje Fellowes jamci, da so vsi deli naprave za vezavo brez napak v materialu in izdelavi ter zagotavlja servis in podporo dve leti od dneva nakupa prvega uporabnika. Ce se v casu trajanja garancjske dobe kateri koli del okvari, je vaša edina moznost popravilo ali zamenjava okvarjenega dela na podlagi mnenja in na stroške podjetja Fellowes. To jamstvo ni veljavno v primeru zlorabe, neprimerne rabe ali nepooblascenega popravila. Trajanje katerega koli impliciranega jamstva, vkljucno z jamstvom o ustreznosti za prodajo ali primernosti za dolocen names, je omejeno na ustrezno garancjsko obdobje,

navedeno zgoraj. Podjetje Fellowes v nohenem primuru ne prevzema odgovornosti za poskodbe, ki so posledica uporabe izdelka. Ta garancija vamp daje dolocene pravne pravice. Morda vamp pripadajo tudi druge pravne pravice, ki se razlikujujo od tukaj navenenih. Trajanje in pogoji tega jamstva so veljavnipovsd po svetu, razen v državah, kjer zakonsko veljajo drugacne omejitve ali pogoji. Za vec podrobnosti ali za servis v sklopu tega jamstva se obrnite na podjetje Fellowes ali vašega prodajalca.
