MODE D'EMPLOI Encuadernadora Galaxy Wire FELLOWES

ENGLISHGalaxy Wire CARACTÉRISTIQUES CONSIGNES DE SÉCURITÉ IMPORTANTES — Lire avant toute utilisation ! Lors de la perforation : - Assurez-vous que l’appareil est toujours sur une surface stable. - Testez la perforation sur des feuilles de brouillon et réglez les différents paramètres avant de perforer les documents finaux. - Retirez les agrafes et autres objets métalliques avant de perforer. - Ne dépassez jamais la capacité maximum indiquée sur la machine. ATTENTION Capacité de perforation Feuilles de papier 70-80 g/m

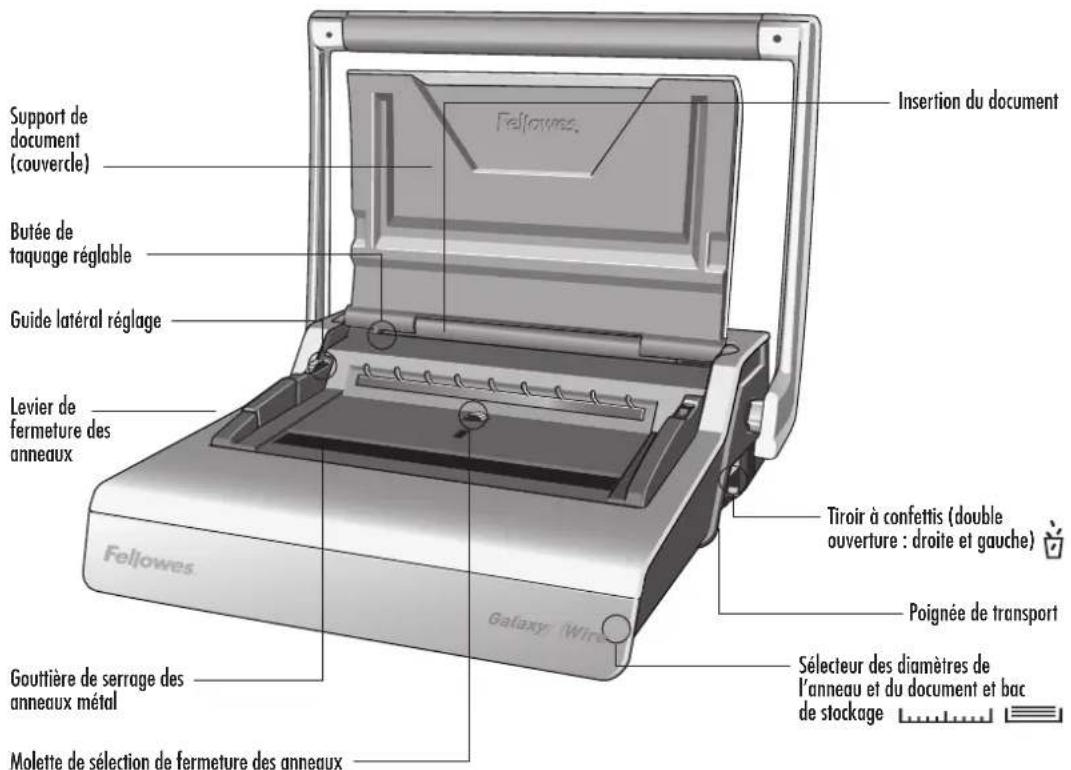

20 feuilles Couvertures transparentes 100 à 200 microns 3 feuilles 200 + microns 2 feuilles Autres couvertures standards 160-270 g/m 3 feuillesPlus de 270 g/m 2 feuilles Capacité de reliure Diamètre maximum de l’anneau métal 14 mmÉpaisseur maximum du document (80 g/m ) c. 130 feuilles Données techniques Dimensions du papier A4, A5Nombre de trous de perforation 34Fixées 2,5 mmPas de perforation 3 :1’’Butée de taquage réglable Oui - RotatifCapacité du tiroir à confettis c. 3 000 feuilles Poids net 12 kg Dimensions (LxPxH) 530 x 450 x 165 mm Lire avant toute utilisation. Veuillez conserver à titre de référence. FRANÇAIS Tiroir de stockage des anneauxSupport de document (couvercle)Butée de taquage réglableSélecteur des diamètres de l’anneau et du document et bac de stockageTiroir à confettis (double ouverture : droite et gauche)Levier de fermeture des anneauxInsertion du documentGuide latéral réglageDouble bac de stockagePoignée de transport Pendant la reliure : - Faites attention aux points de « pincements » potentiels. Gouttière de serrage des anneaux métalMolette de sélection de fermeture des anneaux Vous avez besoin d’aide ? Service clients...www.fellowes.comConsultez nos experts pour trouver une solution. Appelez toujours Fellowes avant de contacter votre revendeur 7INSTALAÇÃO

mm nombre de feuilles 6mm 2 à 35 8mm 36 à 50 10mm 51 à 61 11mm 61 à 80 12mm 81 à 100 14mm 100 à 130 DIAMÈTRE D’ÉPAISSEUR DES DOCUMENTS ET DE L’ANNEAU Vous avez besoin d’aide ? Service clients... www.fellowes.comConsultez nos experts pour trouver une solution. Appelez toujours Fellowes avant de contacter votre revendeur. UTILISATION

l’appareil est toujours sur une surface stable.

2. Vérifiez que le tiroir à confettis

est vide et correctement mis en place. Vous pouvez accéder au tiroir à partir des côtés droit et gauche.

4. Soulevez la poignée de

vous que le levier de fermeture des anneaux est repoussé vers l’arrière. Galaxy Wire

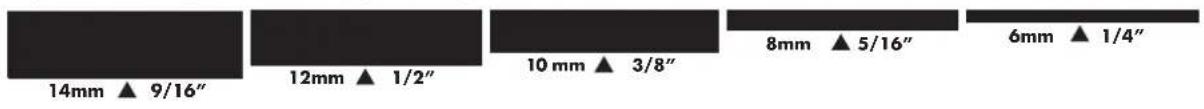

FRANÇAIS 8FRANÇAIS Le perforelieur Galaxy comprend deux méthodes de fermeture des anneaux métal, pour tous les diamètres des anneaux compris entre 6 et 14 mm. 1– Graduation visuelle. – Idéale pour la reliure de documents individuels. La gouttière de serrage mâchoire est équipée d’une graduation facile à lire. 6mm 1/4”8mm 5/16”10 mm 3/8”12mm 1/2”14mm 9/16” 2– Molette de sélection de fermeture des anneaux. – Idéale pour plusieurs documents de même épaisseur. Réglez la barre rouge de STOP (BUTÉE) sur l’épaisseur du document. Tournez la molette en direction des positions MAX ou MIN, selon le besoin. La barre rouge de butée se déplace en haut et en bas dans la fenêtre centrale.

2. Bloquez l’anneau métal sur

le support prévu à cet effet.

3. Testez la perforation sur des

feuilles de brouillon pour vérifier le bon taquage du document.

4. Perforez les feuilles par petites

quantités pour ne pas surcharger la machine.

1. Sélectionnez le bon

diamètre de l’anneau en utilisant le sélecteur d’épaisseur du document.

3. Retirez l’anneau et les feuilles

du support. Placez-le doucement dans la gouttière de serrage des anneaux métalliques. Assurez-vous que l’anneau est ouvert et qu’il touche le fond de la gouttière.

1. Débutez par la couverture

arrière. Placez les feuilles perforées directement sur l’anneau au fur et à mesure de la perforation.

2. Perforez et placez la

couverture dans l’anneau avant les feuilles intérieures. Puis perforez et placez dans l’anneau les feuilles restantes.

4. Tirez le levier de fermeture

des anneaux vers vous. La graduation se trouve sur la gouttière de serrage de l’anneau. Serrez l’anneau jusqu’à ce que la graduation d’épaisseur de votre anneau soit visible.

1. Effectuez un test de fermeture

sur un anneau de bon diamètre. Si besoin, ajustez la molette de sélection de fermeture. Réglez renouvelez le test.

4. Retirez l’anneau et les feuilles

du support. Placez-le doucement dans la gouttière de serrage des anneaux métalliques. Assurez-vous que l’anneau est ouvert et qu’il touche le fond de la gouttière.

2. Débutez par la couverture

arrière. Placez les feuilles perforées directement sur l’anneau au fur et à mesure de la perforation.

3. Perforez et placez la

couverture dans l’anneau avant les feuilles intérieures. Puis perforez et placez dans l’anneau les feuilles restantes.

1. Vérifiez le serrage de

l’anneau une fois fermé. Si la reliure n’est pas satisfaisante, repositionnez le document dans la gouttière et refermez-la.

2. Pour cacher la reliure,

tournez la couverture arrière vers l’avant. La couverture avant est maintenant visible. La reliure est cachée à l’intérieur du document.

3. Vérifiez que le document peut

être manipulé facilement. Une reliure lâche peut entraîner la perte des feuilles. Une bonne fermeture de l’anneau assure le maintien des feuilles.

5. Tirez le levier de fermeture des anneaux

vers vous. La graduation se trouve sur la gouttière de serrage de l’anneau. Serrez l’anneau jusqu’à ce que la graduation d’épaisseur de votre anneau soit visible.

GARANTIE INTERNATIONALE Fellowes garantit que toutes les pièces du perforelieur sont exemptes de tout vice de matériau ou de fabrication pendant une période de 2 ans à partir de la date d’achat par l’utilisateur final. Si une pièce s’avère défectueuse durant la période de garantie, votre seul et unique recours sera la réparation ou le remplacement de la pièce défectueuse à la discrétion et aux frais de Fellowes. Cette garantie ne couvre pas les cas de mauvaise utilisation, mauvaise manipulation ou réparation non autorisée. Toute garantie implicite, y compris celle de qualité marchande ou d’adaptation à une utilisation particulière, se limite par la présente à la durée de la période de garantie appropriée établie dans ce document. En aucun cas Fellowes ne sera tenue responsable de quelque façon que ce soit de tout dommage consécutif attribuable à ce produit. Cette garantie vous donne des droits spécifiques. Vous pouvez aussi avoir d’autres droits juridiques différents de cette garantie. La durée, les conditions générales et les conditions de cette garantie sont valables dans le monde entier, excepté en cas de prescription, de restrictions ou de conditions exigibles par les lois locales. Pour plus de détails ou pour obtenir un service sous cette garantie, veuillez contacter Fellowes ou votre revendeur. DÉPANNAGE Problème Impossible de fermer complètement l’anneau Les bords des trous ne sont pas réguliers Des confettis sortent du tiroir à confettis. Les trous perforés ne sont pas centrés. La machinene perfore pas. Les trous perforés ne sont pas parallèles à la tranche de la feuille. Bords de trous partiels Les feuilles tombent du document. Cause Gouttière de fermeture réglée sur un diamètre trop important Surcharge possible de la machine Le tiroir à confettis n’est pas inséré correctement ou le tiroir est plein. La butée de taquage n’est pas correctement réglée. Bourrage Des confettis empêchent le bon alignement des feuilles. Les feuilles ne sont pas alignées correctement avec les perforations. L’anneau métal n’est pas correctement fermé. Solution Modifiez le réglage de la molette de sélection de fermeture pour l’adapter à un diamètre moins important. Perforez les couvertures de plastique avec les feuilles de papier de chaque côté. Réduisez le nombre de feuilles à perforer. Assurez-vous que le tiroir à confettis est vide. Ajustez la butée de taquage jusqu’à ce que l’alignement soit bon. Vérifier que le tiroir à confettis a été vidé. Vérifiez que rien ne gêne l’insertion des feuilles à la perforation. Prenez un carton rigide et glissez-le dans la fente d’insertion de perforation. Déplacez le carton de gauche à droite pour dégager tout confetti bloqué. Ajustez la butée de taquage et testez sur des feuilles de brouillon jusqu’à ce que la position soit correcte. Insérez de nouveau l’anneau dans la gouttière de fermeture pour améliorer la fermeture de la reliure. Si besoin, revoyez le réglage de la molette de sélection de fermeture pour l’adapter à un diamètre moins important. La perforeliure par anneaux métal est un système de reliure sûr. L’ajout de feuilles n’est pas possible sans désassembler complètement le document et le relier de nouveau. Le tiroir à confettis se trouve sous la machine et vous pouvez y accéder de chaque côté. Pour une perforation parfaite, videz régulièrement le tiroir. Le tiroir doit être vidé toutes les 50 utilisations pour s’assurer que des bourrages ne se produiront pas. RANGEMENT Abaissez le couvercle. Le perforelieur Galaxy a été conçu pour être rangé à l’horizontale sur le bureau.
