Pulsar-E 500 - Биндер FELLOWES - Бесплатное руководство пользователя

Тип продукта	Переплетчик
Марка	Fellowes
Модель	Pulsar-E 500
Размеры (ширина x глубина x высота)	400 x 300 x 200 мм
Вес	4 кг
Питание	220-240 В, 50 Гц
Емкость перфорации	20 листов (80 г/м²)
Емкость переплета	500 листов (пластиковый гребень)
Диаметр гребня (макс.)	51 мм (2 дюйма)
Расстояние между отверстиями	19 отверстий, стандартный
Метод переплета	Пластиковый гребень (comb bind)
Тип управления	Ручное (рычаг)
Дополнительные функции	Регулировка поля, съемный контейнер для обрезков
Материал корпуса	Пластик, усиленный металлом
Цвет	Черный/серый
Чистка и обслуживание	Протирать сухой тканью; не использовать растворители
Безопасность	Блокировка от случайного использования, устойчивое основание
Запасные части и сервис	Гребни, контейнеры для обрезков доступны у авторизованных дилеров

Часто задаваемые вопросы - Pulsar-E 500 FELLOWES

Какое максимальное количество листов можно переплести с помощью Pulsar-E 500?

Максимальная емкость переплета составляет 500 листов при использовании пластикового гребня диаметром до 51 мм.

Сколько листов можно перфорировать одновременно?

Устройство перфорирует до 20 листов бумаги плотностью 80 г/м².

Какие типы гребней совместимы с этим переплетчиком?

Переплетчик работает с пластиковыми гребнями стандарта 19 отверстий.

Можно ли регулировать поле перфорации?

Да, устройство имеет регулировку поля, что позволяет настроить положение перфорации.

Как чистить переплетчик Fellowes Pulsar-E 500?

Следует протирать корпус сухой или слегка влажной тканью. Не использовать агрессивные чистящие средства.

Что делать, если устройство не перфорирует правильно?

Проверьте, не превышена ли емкость перфорации (20 листов) и не переполнен ли контейнер для обрезков.

Есть ли у переплетчика защита от случайного запуска?

Да, модель Pulsar-E 500 оснащена блокировкой безопасности, которая предотвращает нежелательное использование.

Какое напряжение питания требуется?

Устройство требует питания 220-240 В частотой 50 Гц.

Где можно купить запасные гребни или контейнеры для обрезков?

Запасные части доступны у авторизованных дилеров Fellowes и в интернет-магазинах канцелярских товаров.

Подходит ли переплетчик для переплета документов дома?

Да, он предназначен для офисного и домашнего использования, обрабатывает до 500 листов за переплет.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pulsar-E 500 FELLOWES

Перед началом эксплуатации обязательно прочтите данную инструкцию. Не выбрасывайте данную инструкцию: сохраните ее для последующего использования.

ВОЗМОЖНОСТИ

Максимальное количество пробиваемых листов

Листы бумаги

80 г / 20 фунтов 20 листов

Прозрачные обложки

100-200 микрон / 4-8 мил 3 листа

200+ микрон / 8+ мил 2 листа

Другие стандартные обложки

160-270 г / 40-60 фунтов 3 листа

270+ г / 60+ фунтов 2 листа

Напряжение: 220-240 В ~ 50/60 Гц

Ток: 1,5 А

Рабочий цикл: 30 минут Вкл. / 30 минут Выкл.

БРОШЮРОВАНИЕ

Максимальный размер гребенки 38 мм / 1,5 дюйма

Максимальный размер документа (80 г / 20 фунтов) 300 листов

ТЕХНИЧЕСКИЕ ДАННЫЕ

Размер бумаги	A4	Вместимость поддона для отходов	1500 листов
Отверстия пробойника	21	Мощность мотора	345
Расположение отверстий	14,28 мм / 9/16"	Вес нетто	9,5 кг / 20,9 фунтов
Регулируемая направляющая края	да	Размеры (ВхДхШ)	130 x 430 x 390 mm / 5,1" x 16,93" x 15,4"

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ — Прочтите перед использованием!

ВНИМАНИЕ!

Пожалуйста, сохраните для использования в будущем

При пробивке отверстий:

• всегда устанавливайте устройство на устойчивую поверхность
• перед пробивкой окончательных документов проверьте устройство и отрегулируйте его с помощью ненужных листов бумаги
• перед пробивкой удалите скрепки и другие металлические предметы
- никогда не превышайте указанную максимальную производительность

• Держите устройство вдали от источников тепла и воды.
- Не открывайте и не пытайтесь ремонтировать устройство.
• Включайте устройство в легко доступную розетку.
- Выключайте устройство после каждого использования.
- Если устройство не используется в течение длительного времени, выключите его из розетки.

Примечание — в этом устройстве применен термический предохранитель, который срабатывает, когда устройство при использовании перегревается. Предохранитель автоматически перейдет в исходное состояние, когда устройством можно будет безопасно пользоваться.

ДИАМЕТР ГРЕБЕНКИ И РАЗМЕРЫ ДОКУМЕНТА

MM	ДЮЙМЫ	КОЛИЧЕСТВО
6	1/4	2-20
8	5/16	21-40
10	3/8	41-55
12	1/2	56-90
16	5/8	91-120
18	1 1/16	121-150
22	7/8	151-180
25	1	181-200
32	1 1/4	201-240
38	1 1/2	241-340

ЛИСТОВ

Нужна помощь?

Отдел обслуживания покупателей. . . .www.fellowes.com Наши специалисты помогут вам найти решение проблем. Всегда связьвайтесь с компанией Fellowes, прежде чем обратиться туда, где вы совершили покупку.

НАСТРОЙКА

1. Всегда устанавливайте устройство на устойчивую поверхность.

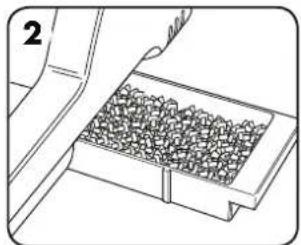

1. Убедитесь, что поддон для отходов пуст и правильно установлен.

1. Устройство поставляется с отдельными шнурами питания. Выберите нужный шнур для соответствующего источника питания.

1. Включите шнур в устройство (разъем находится на задней панели устройства).

1. Включайте устройство в легко доступную розетку. Включите питание.

1. Включите устройство (на задней панели устройства).

1. Поднимите крышку. Проверьте, горит ли зеленый неоновый индикатор питания. Убедитесь, что рычаг для раскрытия гребенки отведен назад.

1. Проверьте, горит ли зеленый неоновый индикатор питания.

1. Выберите гребенку соответствующего диаметра, используя лоток для хранения гребенок.

1. Вставьте пластиковую гребенку в открывающий механизм.

1. Потяните вперед рычаг раскрытия гребенки, чтобы раскрыть ее.

1. Чтобы проверить установки направляющих края, пробейте несколько ненужных листов.

ЭТАПЫ РАБОТЫ

1. Убедитесь, что направляющая кромки настроена на нужный размер документа. Сначала пробейте переднюю и заднюю обложки.

1. Пробивайте листы небольшими пачками, чтобы не перегружать устройство и пользователя. При необходимости отрегулируйте направляющую кромки.

1. Загрузите пробитые листы непосредственно в раскрытую гребенку. Начните с передней обложки документа.

1. Когда все пробитые листы надеты на гребенку, толкните рычаг гребенки назад, чтобы закрыть гребенку и извлечь сброшюрованный документ.

ИСПРАВЛЕНИЕ СБРОШЮРОВАННОГО ДОКУМЕНТА

В любое время можно добавить дополнительные листы или удалить лишние, открыв и снова закрыв гребенку, как описано выше.

УДАЛЕНИЕ БУМАЖНЫХ ОТХОДОВ

Лоток для отходов расположен снизу устройства, доступ к нему осуществляется с правой стороны. Для достижения наилучших результатов регулярно очищайте лоток.

ХРАНЕНИЕ

Выключите устройство Опустите крышку. Переплетное устройство Pulsar-E предназначено для хранения на столе в горизонтальном положении.

УСТРАНЕНИЕ НЕПОЛАДОК

Проблема	Причина	Решение
Не горит неоновый индикатор питания	Устройство не включено	Включите устройство в розетку и включателем на задней панели рядом с разъемом шнура питания.
Горит неоновый индикатор ожидания	Устройство было перегружено при пробивании отверстий	Нажмите кнопку пробивки. Устройство уберет ножи и перезапустится.Повторяйте этот процесс, пока цикл пробивки не будет завершен.
Пробитые отверстия расположены не по центру	Не установлена направляющая края	Отрегулируйте направляющую края, чтобы скорректировать размер бумаги или обложки.
Устройство не пробивает отверстия	Застревание	Убедитесь, что поддон для отходов пуст. Убедитесь, что загрузочный проем не заблокирован.
Отверстия не параллельны краю бумаги	Под режущими инструментами застрял мусор	Возьмите твердую картонку и вставьте ее в загрузочный проем. Двигайте картонку из стороны в сторону, чтобы вытолкнуть оставшиеся отходы в поддон.
Отходы высыпаются из поддона	Неправильно установлен лоток для отходов или включена функция выброса	Убедитесь, что поддон для отходов пуст, а функция выброса выключена.
Отверстия пробиты на до конца	Листы не выровнены в соответствии со схемой отверстий	Отрегулируйте направляющую края и проверьте установки на черновом листе.
Края отверстий повреждены	Возможно, устройство перегружено	Пробивайте пластиковые обложки вместе с бумажными листами.Уменьшите количество одновременно пробиваемых листов.
Отходы высыпаются из поддона	Неправильно установлен лоток для отходов или включена функция выброса	Убедитесь, что поддон для отходов пуст, а функция выброса выключена.

ГАРАНТИЯ

Компания Fellowes гарантирует отсутствие дефектов материалов или производственных дефектов всех деталей переплетчика на протяжении 2 лет со дня приобретения первоначальным покупателем. Если в течение гарантийного срока будет обнаружен дефект какой-либо детали, вы имеете право только и исключительно на ремонт или замену, по усмотрению и за счет компании Fellowes, дефектной детали. Данная гарантия не действует в случае неправильной эксплуатации, несоблюдения правил пользования или неразрешенного ремонта. Настоящий документ ограничивает действие любой подразумеваемой гарантии, в том числе гарантии товарного состояния или пригодности для использования в

определенных целях, указанным выше соответствующим гарантийным сроком. Компания Fellowes ни при каких обстоятельствах не несет ответственность за любой косвенный ущерб, связанный с данным изделием. Данная гарантия дает вам определенные юридические права. У вас могут быть другие юридические права, отличающиеся от прав, указанных в этой гарантии. Продолжительность и условия данной гарантии действительны по всему миру, кроме тех стран, где местное законодательство может налагать иные ограничения или условия. Для получения более подробной информации или обслуживания по данной гарантии обратитесь в компанию Fellowes или к продавцу данного изделия.

ΕΛΛΗΝΙΚΑ

Макс. размер на гребена 38 мм/1,5 инча

Макс. документ (80 г / 20 паунда) 300 листа

ТЕХНИЧЕСКИ ПАРАМЕТРИ

мм	инча	брой	страниц
6 мм 1/4 инча 2-20
8 мм 5/16 инча 21-40
10 мм 3/8 инча	41-55
12 мм 1/2 инча	56-90
16 мм 5/8 инча 91-120
18 мм	1 1/16 инча	121-150
22 мм 7/8 инча	151-180
25 мм	1 инч	181-200
32 мм	1 1/4 инча	201-240
38 мм	1 1/2 инча	241-340

СТЪПКИ ПРИ ПОДВЪРЗВАНЕ

КОРИГИРАНЕ НА ПОДВЪРЗАН ДОКУМЕНТ

Данное изделие классифицировано как электрическое и электронное оборудование. Когда придет время утилизировать данное изделие, пожалуйста, обеспечьте соблюдение Директивы Евросоюза об утилизации отходов электрического и электронного оборудования (Waste of Electrical and Electronic Equipment, WEEE) и местных законов, связанных с нею.

Для получения дополнительной информации о директиве WEEE, пожалуйста, посетите веб-сайт www.fellowes.com/WEEE
