РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HW131 MAKITA

Прочитайте данное руководство перед установкой моечной машины, обращая особенное внимание на ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ОБЩИ СВЕДЕНИЯ ФИГ. 1

ТЕХНИЧЕСКА ИНФОРМАЦИЯ ФИГ.1

ИНФОРМАЦИЯ ЗА РЕГУЛИРАНЕТО ФИГ. 3

5.1 Органи за управление

1) Поставете ключа на стартера в позиция (OFF/0).

6.3 Отблокиране на мотора (при модели с това приспособление)

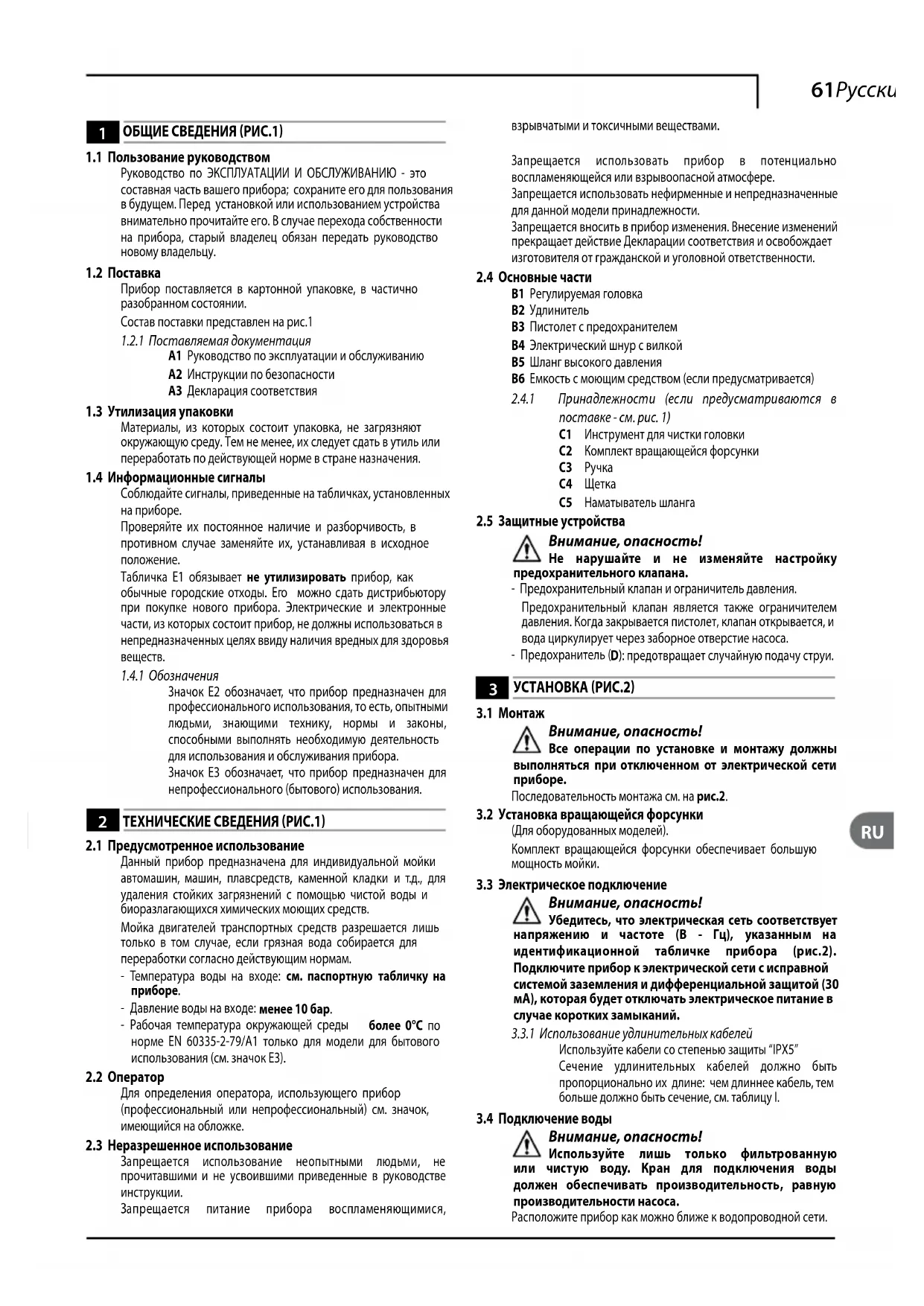

ОБЩИЕ СВЕДЕНИЯ РИС.1

1.1 Пользование руководством

Руководство по ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ - это составная часть вашего прибора; сохраните его для пользования в будущем. Перед установкой или использованием устройства внимательно прочитайте его. В случае перехода собственности на прибора, старый владелец обязан передать руководство новому владельцу.

Прибор поставляется в картонной упаковке, в частично разобранном состоянии.Состав поставки представлен на рис.1

1.2.1 Поставляемая документация

A1 Руководство по эксплуатации и обслуживаниюA2 Инструкции по безопасностиA3 Декларация соответствия

1.3 Утилизация упаковки

Материалы, из которых состоит упаковка, не загрязняют окружающую среду. Тем не менее, их следует сдать в утиль или переработать по действующей норме в стране назначения.

1.4 Информационные сигналы

Соблюдайте сигналы, приведенные на табличках, установленных на приборе.Проверяйте их постоянное наличие и разборчивость, в противном случае заменяйте их, устанавливая в исходное положение.Табличка Е1 обязывает не утилизировать прибор, как обычные городские отходы. Его можно сдать дистрибьютору при покупке нового прибора. Электрические и электронные части, из которых состоит прибор, не должны использоваться в непредназначенных целях ввиду наличия вредных для здоровья веществ.

Значок Е2 обозначает, что прибор предназначен для профессионального использования, то есть, опытными людьми, знающими технику, нормы и законы, способными выполнять необходимую деятельность для использования и обслуживания прибора. Значок Е3 обозначает, что прибор предназначен для непрофессионального (бытового) использования.

ТЕХНИЧЕСКИЕ СВЕДЕНИЯ РИС.1

2.1 Предусмотренное использование

Данный прибор предназначена для индивидуальной мойки автомашин, машин, плавсредств, каменной кладки и т.д., для удаления стойких загрязнений с помощью чистой воды и биоразлагающихся химических моющих средств.Мойка двигателей транспортных средств разрешается лишь только в том случае, если грязная вода собирается для переработки согласно действующим нормам. - Температура воды на входе: см. паспортную табличку на приборе.- Давление воды на входе: менее 10 бар.- Рабочая температура окружающей среды более 0°C по норме EN 60335-2-79/A1 только для модели для бытового использования (см. значок Е3).

Для определения оператора, использующего прибор (профессиональный или непрофессиональный) см. значок, имеющийся на обложке.

2.3 Неразрешенное использование

Запрещается использование неопытными людьми, не прочитавшими и не усвоившими приведенные в руководстве инструкции. Запрещается питание прибора воспламеняющимися, взрывчатыми и токсичными веществами. Запрещается использовать прибор в потенциально воспламеняющейся или взрывоопасной атмосфере.Запрещается использовать нефирменные и непредназначенные для данной модели принадлежности.Запрещается вносить в прибор изменения. Внесение изменений прекращает действие Декларации соответствия и освобождает изготовителя от гражданской и уголовной ответственности.

B1 Регулируемая головкаB2 УдлинительB3 Пистолет с предохранителемB4 Электрический шнур с вилкойB5 Шланг высокого давленияB6 Емкость с моющим средством (если предусматривается)

2.4.1 Принадлежности (если предусматриваются в

поставке - см. рис. 1) C1 Инструмент для чистки головкиC2 Комплект вращающейся форсункиC3 РучкаC4 ЩеткаC5 Наматыватель шланга

2.5 Защитные устройства

Внимание, опасность! Не нарушайте и не изменяйте настройку предохранительного клапана.- Предохранительный клапан и ограничитель давления. Предохранительный клапан является также ограничителем давления. Когда закрывается пистолет, клапан открывается, и вода циркулирует через заборное отверстие насоса.- Предохранитель (D): предотвращает случайную подачу струи.

Внимание, опасность! Все операции по установке и монтажу должны выполняться при отключенном от электрической сети приборе.Последовательность монтажа см. на рис.2.

3.2 Установка вращающейся форсунки

(Для оборудованных моделей).Комплект вращающейся форсунки обеспечивает большую мощность мойки.

3.3 Электрическое подключение

Внимание, опасность! Убедитесь, что электрическая сеть соответствует напряжению и частоте (В - Гц), указанным на идентификационной табличке прибора (рис.2). Подключите прибор к электрической сети с исправной системой заземления и дифференциальной защитой (30 мА), которая будет отключать электрическое питание в случае коротких замыканий.

3.3.1 Использование удлинительных кабелей

Используйте кабели со степенью защиты “IPX5” Сечение удлинительных кабелей должно быть пропорционально их длине: чем длиннее кабель, тем больше должно быть сечение, см. таблицу I.

3.4 Подключение воды

Внимание, опасность! Используйте лишь только фильтрованную или чистую воду. Кран для подключения воды должен обеспечивать производительность, равную производительности насоса.Расположите прибор как можно ближе к водопроводной сети.62 Русский

3.4.1 Соединительные патрубки

Выход воды (OUTLET) Вход воды с фильтром (INLET)

3.4.2 Подключение к городской водопроводной сети

Прибор может быть подключен непосредственно к городской водопроводной сети питьевой воды лишь только в том случае, если на питающей трубе установлен прямой клапан с опорожнением, соответствующий действующим нормам. Убедитесь, что труба имеет диаметр не менее 13 мм, и что она

4.1 Регулировка головки (если предусматривается)

Для регулировки струи воды вращайте головку (Е).

4.2 Регулировка подачи моющего средства (если

предусматривается) Вращайте регулятор (F) для дозировки подачи моющего средства.

4.3 Регулировка подачи моющего средства

Переведите регулируемую головку в положение " " для подачи моющего средства при правильном давлении (если предусматривается).

4.4 Регулировка давления (если предусматривается)

Вращайте регулятор (G) для изменения рабочего давления. Давление показывается на манометре (при наличии).

СВЕДЕНИЯ ПО ЭКСПЛУАТАЦИИ РИС. 4

5.1 Органы управления

- Пусковое устройство (H).Переведите пусковое устройство в положение (ON/1) и:a) включите двигатель (в моделях без устройства TSS). b) подготовьте двигатель к работе (в моделях, оборудованных устройством TSS).Если пусковое устройство оборудовано контрольной лампой, то она должна загореться.При наличии положений “low/high”, они предназначены для:Low : Мойка при низком давлении.High : Мойка при высоком давлении. Переведите пусковое устройство в пол. (OFF/0) для остановки работы прибора. Если пусковое устройство оборудовано контрольной лампой, она должна погаснуть. - Рычаг управления струей воды (I). Внимание, опасность! Прибор должен устанавливаться на прочную и устойчивую поверхность, как показано на (рис. 4).

Внимание, опасность! Перед включением прибора убедитесь, что он правильно подключен к питанию водой. Работа “всухую” может повредить прибор. Во время работы не закрывайте вентиляционные решетки. При первом запуске трехфазных моделей для профессионального использования включите прибор на короткое время для проверки направления вращения двигателя. Если вентилятор двигателя вращается против часовой стрелки, то поменяйте местами две из трех фаз (L1, L2, L3) в электрической вилке.1) Полностью откройте кран водопроводной сети.2) Снимите пистолет с предохранителя (D).

3) Удерживайте пистолет открытым несколько секунд, после

чего включите прибор с помощью пускового устройства (ON/1). Модели TSS - В моделях TSS с автоматическим отключением напора:- закрывая пистолет, динамическое давление автоматически выключает электрический двигатель (см. рис. 4);- открывая пистолет, падение давления автоматически запускает двигатель и давление образуется с небольшой - для исправной работы TSS закрытие и открытие пистолета не должно выполняться с интервалом менее 4-5 секунд. Для предотвращения повреждений прибора во время его работы не выключайте струю воды на время более 10 минут.

1) Переведите пусковое устройство в пол. (OFF/0).2) Откройте пистолет и сбросьте давление внутри шлангов.

3) Поставьте пистолет на предохранитель (

5.4 Повторное включение

1) Снимите пистолет с предохранителя (D).

2) Откройте пистолет и выпустите остаточный воздух из шлангов.3) Переведите пусковое устройство в положение (ON/1).

1) Выключите прибор (OFF/0).2) Выньте вилку из розетки.3) Закройте водопроводный кран.

4) Сбросьте остаточное давление из пистолета, вплоть до

полного вытекания воды из головки.5) Опорожните емкость с моющим средством.

6) Поставьте пистолет на предохранитель.

5.6 Заправка и пользование моющим средством

Моющ ее средство должно подаваться при нахождении регулируемой головки в положении " " (если предусматривается). Заполните емкость моющим средством с высокой степенью разложения.

5.7 Рекомендации по правильной мойке

Растворите грязь нанесением разбавленного в воде моющего средства на сухую поверхность. На вертикальных поверхностях выполняйте движения снизу вверх. Выдержите 1-2 минуты, не смывая поверхность. Затем очистите поверхность струей под высоким давлением с расстояния более 30 см, начиная снизу. Избегайте попадание стекающей воды на невымытые поверхности.

ОБСЛУЖИВАНИЕ РИС. 5 Все операции обслуживания, не включенные в данную главу, должны выполняться в официальном Центре продажи и обслуживания. Внимание, опасность! Перед выполнением любых работ на приборе выньте вилку из сетевой розетки.

1) Снимите удлинитель с пистолета.

2) Очистите отверстие головки при помощи специального

Очищайте заборный фильтр (L) и фильтр моющего средства через каждые 50 часов работы.

6.3 Разблокирование двигателя (если предусматривается)

В случае продолжительного простоя известковые отложения могут вызвать блокировку двигателя. Для разблокирования двигателя поверните вал двигателя при помощи приспособления (M).63Русский

Перед тем, как поместить прибор на зимнее хранение, включите его с использованием неедкого и нетоксичного антифриза.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Неисправность Возможная причина Способ устраненияНасос не достигает установленного давленияИзнос форсунки Заменить форсункуЗагрязнение фильтра воды Очистить фильтр (рис. 5)Недостаточное питание водой Полностью открыть кранВсасывание воздуха Проверить соединенияВоздух в насосеВыключить прибор и включить пистолет до получения непрерывной струи. Вновь включить прибор.Неправильная регулировка головки Повернуть головку (Е) (+) (рис. 3)Насос обнаруживает скачки давленияЗабор воды из внешнего резервуара Подключить прибор к водопроводной сетиСлишком высокая температура воды на входе Понизить температуруЗасорение форсунки Очистить форсунку (рис. 5)Двигатель гудит, но не запускаетсяНедостаточное напряжение в сетиУбедитесь, что напряжение сети соответствует указанному на паспортной табличке (рис. 2)Понижение напряжения, вызванное удлинителем Проверьте характеристики удлинителяДлительный простой прибораОбратитесь в официальный сервисный центр техобслуживанияПроблемы с устройством TSSОбратитесь в официальный сервисный центр техобслуживанияЭлектродвигатель не запускаетсяОтсутствие напряженияПроверьте наличие напряжения в сети и убедитесь, что вилка правильно подключена (*)Проблемы с устройством TSSОбратитесь в официальный сервисный центр техобслуживанияДлительный простой прибораПри помощи инструмента (L) разблокируйте двигатель через отверстие в задней части (для моделей, в которых оно предусматривается) (рис. 5)Утечка воды Износ уплотнительных прокладокЗамените уплотнительные прокладки в официальном сервисном центре техобслуживанияПовышенный шум при работе прибораСлишком высокая температура воды Понизьте температуру (см. технические данные)Утечка масла Износ уплотнительных прокладокОбратитесь в официальный сервисный центр техобслуживанияТолько для TSS: прибор включается, несмотря на закрытый пистолетЗасорение форсунки Очистить форсунку (рис. 5)Дефекты герметичности системы высокого давления или же в контуре насосаОбратитесь в официальный сервисный центр техобслуживанияТолько для TSS: нажимая на рычаг пистолета, вода не вытекает (при подключенном к водопроводу шланге)Засорение форсунки Очистить форсунку (рис. 5) Если во время работы двигатель останавливается и не запускается, то подождите 2-3 минуты перед тем, как запустить его (срабатывание тепловой защиты ).64 Magyar
