KULLANIM KILAVUZU HW131 MAKITA

Hidro temizleyiciyi kurmadan/kullanmadan önce, EMNİYET BİLGİLERİ’NE özellikle dikkat göstererek, işbu kılavuzu okuyunuz

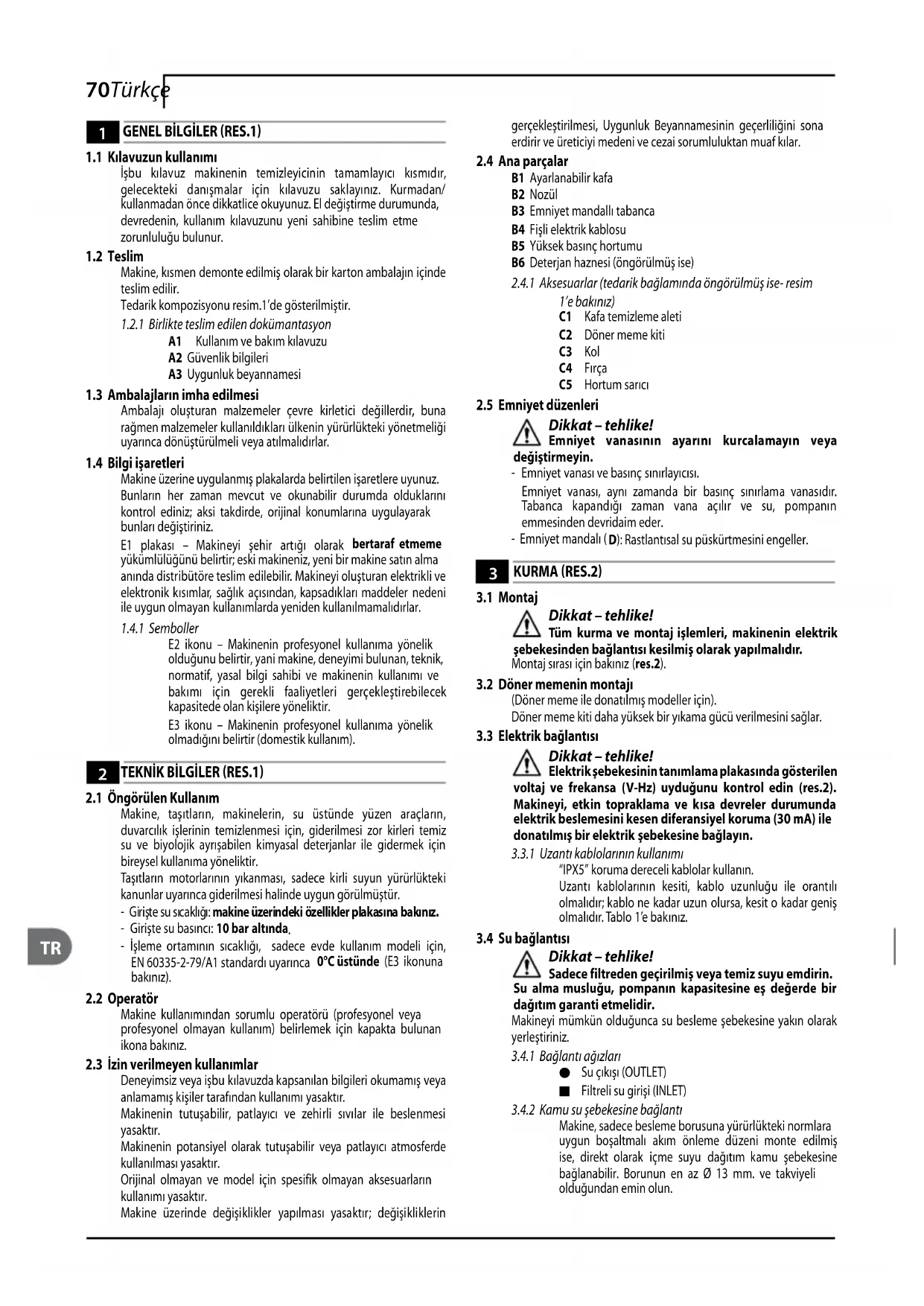

1.1 Kılavuzun kullanımı

İşbu kılavuz makinenin temizleyicinin tamamlayıcı kısmıdır, gelecekteki danışmalar için kılavuzu saklayınız. Kurmadan/ kullanmadan önce dikkatlice okuyunuz. El değiştirme durumunda, devredenin, kullanım kılavuzunu yeni sahibine teslim etme zorunluluğu bulunur.

Makine, kısmen demonte edilmiş olarak bir karton ambalajın içinde teslim edilir.Tedarik kompozisyonu resim.1’de gösterilmiştir.

1.2.1 Birlikte teslim edilen dokümantasyon

A1 Kullanım ve bakım kılavuzu A2 Güvenlik bilgileriA3 Uygunluk beyannamesi

1.3 Ambalajların imha edilmesi

Ambalajı oluşturan malzemeler çevre kirletici değillerdir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya atılmalıdırlar.

1.4 Bilgi işaretleri

Makine üzerine uygulanmış plakalarda belirtilen işaretlere uyunuz. Bunların her zaman mevcut ve okunabilir durumda olduklarını kontrol ediniz; aksi takdirde, orijinal konumlarına uygulayarak bunları değiştiriniz. E1 plakası – Makineyi şehir artığı olarak bertaraf etmeme yükümlülüğünü belirtir; eski makineniz, yeni bir makine satın alma anında distribütöre teslim edilebilir. Makineyi oluşturan elektrikli ve elektronik kısımlar, sağlık açısından, kapsadıkları maddeler nedeni ile uygun olmayan kullanımlarda yeniden kullanılmamalıdırlar.

E2 ikonu – Makinenin profesyonel kullanıma yönelik olduğunu belirtir, yani makine, deneyimi bulunan, teknik, normatif, yasal bilgi sahibi ve makinenin kullanımı ve bakımı için gerekli faaliyetleri gerçekleştirebilecek kapasitede olan kişilere yöneliktir.E3 ikonu – Makinenin profesyonel kullanıma yönelik olmadığını belirtir (domestik kullanım).

2.1 Öngörülen Kullanım

Makine, taşıtların, makinelerin, su üstünde yüzen araçların, duvarcılık işlerinin temizlenmesi için, giderilmesi zor kirleri temiz su ve biyolojik ayrışabilen kimyasal deterjanlar ile gidermek için bireysel kullanıma yöneliktir. Taşıtların motorlarının yıkanması, sadece kirli suyun yürürlükteki kanunlar uyarınca giderilmesi halinde uygun görülmüştür. - Girişte su sıcaklığı: makine üzerindeki özellikler plakasına bakınız. - Girişte su basıncı: 10 bar altında

- İşleme ortamının sıcaklığı, sadece evde kullanım modeli için, EN 60335-2-79/A1 standardı uyarınca 0°C üstünde (E3 ikonuna bakınız).

Makine kullanımından sorumlu operatörü (profesyonel veya profesyonel olmayan kullanım) belirlemek için kapakta bulunan ikona bakınız.

2.3 İzin verilmeyen kullanımlar

Deneyimsiz veya işbu kılavuzda kapsanılan bilgileri okumamış veya anlamamış kişiler tarafından kullanımı yasaktır. Makinenin tutuşabilir, patlayıcı ve zehirli sıvılar ile beslenmesi yasaktır. Makinenin potansiyel olarak tutuşabilir veya patlayıcı atmosferde kullanılması yasaktır.Orijinal olmayan ve model için spesifik olmayan aksesuarların kullanımı yasaktır. Makine üzerinde değişiklikler yapılması yasaktır; değişikliklerin gerçekleştirilmesi, Uygunluk Beyannamesinin geçerliliğini sona erdirir ve üreticiyi medeni ve cezai sorumluluktan muaf kılar.

B1 Ayarlanabilir kafaB2 NozülB3 Emniyet mandallı tabancaB4 Fişli elektrik kablosuB5 Yüksek basınç hortumuB6 Deterjan haznesi (öngörülmüş ise)

2.4.1 Aksesuarlar (tedarik bağlamında öngörülmüş ise- resim

1’e bakınız) C1 Kafa temizleme aletiC2 Döner meme kitiC3 KolC4 FırçaC5 Hortum sarıcı

2.5 Emniyet düzenleri

Dikkat – tehlike! Emniyet vanasının ayarını kurcalamayın veya değiştirmeyin. - Emniyet vanası ve basınç sınırlayıcısı. Emniyet vanası, aynı zamanda bir basınç sınırlama vanasıdır. Tabanca kapandığı zaman vana açılır ve su, pompanın emmesinden devridaim eder.- Emniyet mandalı (D): Rastlantısal su püskürtmesini engeller.

Dikkat – tehlike! Tüm kurma ve montaj işlemleri, makinenin elektrik şebekesinden bağlantısı kesilmiş olarak yapılmalıdır. Montaj sırası için bakınız (res.2).

3.2 Döner memenin montajı

(Döner meme ile donatılmış modeller için).Döner meme kiti daha yüksek bir yıkama gücü verilmesini sağlar.

3.3 Elektrik bağlantısı

Dikkat – tehlike! Elektrik şebekesinin tanımlama plakasında gösterilen voltaj ve frekansa (V-Hz) uyduğunu kontrol edin (res.2). Makineyi, etkin topraklama ve kısa devreler durumunda elektrik beslemesini kesen diferansiyel koruma (30 mA) ile donatılmış bir elektrik şebekesine bağlayın.

3.3.1 Uzantı kablolarının kullanımı

“IPX5” koruma dereceli kablolar kullanın. Uzantı kablolarının kesiti, kablo uzunluğu ile orantılı olmalıdır; kablo ne kadar uzun olursa, kesit o kadar geniş olmalıdır. Tablo 1’e bakınız.

Dikkat – tehlike! Sadece filtreden geçirilmiş veya temiz suyu emdirin. Su alma musluğu, pompanın kapasitesine eş değerde bir dağıtım garanti etmelidir. Makineyi mümkün olduğunca su besleme şebekesine yakın olarak yerleştiriniz.

3.4.1 Bağlantı ağızları

Su çıkışı (OUTLET) Filtreli su girişi (INLET)

3.4.2 Kamu su şebekesine bağlantı

Makine, sadece besleme borusuna yürürlükteki normlara uygun boşaltmalı akım önleme düzeni monte edilmiş ise, direkt olarak içme suyu dağıtım kamu şebekesine bağlanabilir. Borunun en az Ø 13 mm. ve takviyeli olduğundan emin olun.71Türkçe

Su püskürtmesini ayarlamak için kafa (E) üzerinde müdahalede bulunun.

4.2 Deterjan ayarı (öngörülmüş ise)

Verilecek deterjan miktarını ayarlamak için regülatör (F) üzerinde müdahalede bulunun.

4.3 Deterjan verilmesinin ayarlanması

Ayarlanabilir kafayı, deterjanı doğru basınç ile vermek için “ “ pozisyonuna yerleştirin (öngörülmüş ise).

4.4 Basınç ayarı (öngörülmüş ise)

Çalışma basıncını değiştirmek için regülatör (G) üzerinde müdahalede bulunun. Basınç manometre tarafından belirtilir (mevcut ise).

KULLANIM BİLGİLERİ RES.4

- Çalıştırma mekanizması (H). Çalıştırma mekanizmasını aşağıdaki işlevler için (ON/1) pozisyonuna getirin: a) motoru çalıştırmak ( TSS mekanizması olmayan modellerde); b) motoru işlemeye hazırlamak (TSS mekanizması ile donatılmış modellerde). Çalıştırma mekanizması ikaz lambası ile donatılmış ise, lamba yanmalıdır. “low/high” (alçak/yüksek) pozisyonları mevcut ise, bunlar aşağıda belirtilenleri belirtir:Low/Alçak : alçak basınçlı yıkamaHigh/Yüksek : yüksek basınçlı yıkama Çalıştırma mekanizmasını, makinenin işlemesini durdurmak için (OFF/0) pozisyonuna getirin. Çalıştırma mekanizması ikaz lambası ile donatılmış ise, lamba sönmelidir. - Su püskürtmesi kumanda kolu (I). Dikkat – tehlike! Makine, (res.4)’de belirtilmiş olduğu gibi güvenli ve sabit bir düzey üzerine yaslanmalıdır.

Dikkat – tehlike! Makineyi çalıştırmaya başlatmadan önce, doğru olarak su ile beslendiğini kontrol edin; kuru çalıştırma makineye zarar verir. İşleme sırasında havalandırma ızgaralarını kapatmayın. Profesyonel kullanıma yönelik trifaz modellerde, ilk kez çalıştırma esnasında, motorun rotasyon yönünü tespit etmek için kısa süreli çalıştırın. Motor fanının rotasyonu saat yelkovanı aksi yönünde gerçekleşiyor ise, elektrik fişinde üç fazın (L1, L2, L3) ikisini ters çevirin.

1) Su şebekesinin musluğunu tamamen açın.

2) Emniyet mandalını devreden çıkartın (

3) Birkaç saniye için tabancayı açık tutun ve makineyi çalıştırma

mekanizması (ON/1) ile çalıştırmaya başlatın. TSS Modelleri: TSS modelleri: Besleme otomatik kesilmeli TSS modellerinde: - tabanca kapatıldığında, dinamik basınç otomatik olarak elektrikli motoru kapatır (bak res.4); - tabanca açıldığında, basınç alçalması otomatik olarak motoru çalıştırır ve basınç çok küçük bir gecikme ile tekrar oluşur; - TSS’nin doğru işlemesi için tabanca kapatma ve açma işlemleri 4÷5 saniyeden az bir zaman aralığında gerçekleştirilmemelidir. Makineye zarar verilmesini önlemek için, makine çalışırken, su püskürtmesini 10 dakikadan uzun bir süre boyunca kesmeyin.

1) Çalıştırma mekanizmasını, (OFF/0) pozisyonuna getirin.

2) Tabancayı açın ve boruların içindeki basıncı boşaltın.

3) Emniyet mandalını devreye alın (

5.4 Yeniden çalıştırma

1) Emniyet mandalını devreden çıkartın (D).

2) Tabancayı açın ve boruların içindeki basıncın boşalmasını

3) Çalıştırma mekanizmasını, (ON/1) pozisyonuna getirin.

5.5 Hizmet dışı bırakma

1) Makineyi kapatın (OFF/0).

2) Fişi prizden çıkartın.

3) Su musluğunu kapatın.

4) Kalan basıncı, bütün su kafadan çıkana kadar, tabancadan

5) Deterjan haznesini boşaltın.

6) Emniyet mandalını devreye alın (

5.6 Deterjan doldurulması ve kullanımı

Deterjan, ayarlanabilir kafa “ “ pozisyonunda olarak (öngörülmüş ise).Hazneyi her zaman yüksek biyolojik bozunma niteliğine sahip deterjan ile doldurun.

5.7 Doğru yıkama için tavsiyeler

Kuru yüzey üzerine su ile karıştırılmış deterjan uygulayarak kirin çözülmesini sağlayın. Dikey yüzeyler üzerinde aşağıdan yukarıya doğru çalışın. Yüzeyin kurumasına imkan vermeden etki göstermesi için 1÷2 dakika bırakın. Yüksek basınçlı püskürtme ile, 30 cm.den fazla bir mesafeden, aşağıdan başlayarak çalışın. Durulama sularının yıkanmamış yüzeyler üzerine akmasını önleyin.

BAKIM RES.5 Bu bölümde yer almayan tüm bakım müdahaleleri bir yetkili satış ve Servis Merkezi tarafından yapılmalıdır. Dikkat – tehlike! Makine üzerinde herhangi bir müdahale gerçekleştirmeden önce fişi cereyan prizinden çıkartın.

1) Tabancadan nozülü çıkartın.

2) Alet ile (C1) kafanın deliğinden kiri giderin.

6.2 Filtre temizliği

Her 50 çalışma saatinden sonra bir kez emme filtresini (L) ve deterjan filtresini temizleyin.

6.3 Motorun debloke edilmesi (öngörülmüş ise)

Uzun süreli çalışmama halinde, kireç birikimleri motorun bloke olmasına neden olabilir. Motoru debloke etmek için bir alet ile motor milini döndürün (M).

Kış depolamasından önce, makineyi agresif ve zehirli olmayan donma önleyici sıvı ile çalıştırın.72 Türkçe

Problemler Olası nedenler Çözümler Pompa öngörülen basınca ulaşmıyor Meme aşınmış Memeyi değiştirin Su filtresi kirli Filtreyi temizleyin (res.5) Su beslemesi yetersiz Musluğu tamamen açın Hava emmesi Rakorları kontrol edin Pompada hava Makineyi kapatın ve sürekli bir püskürtme çıkışı oluşana kadar tabancayı çalıştırın. Tekrar çalıştırın. Kafa doğru olarak ayarlanmamış Kafayı döndürün ( E) (+) (res.3) Pompada ani basınç değişiklikleri mevcut Dış hazneden su emmesi Makineyi su şebekesine bağlayın Girişteki su ısısı çok yüksek Isıyı azaltın Meme tıkanık Memeyi temizleyin (res.5) Motor “uğulduyor” ama çalışmaya başlamıyor Şebeke gerilimi yetersiz Şebeke geriliminin plakada belirtilen gerilime uygunluğunu kontrol edin (res.2) Uzantının neden olduğu gerilim kaybı Uzantı özelliklerini kontrol edin Makinenin uzun süre çalışmadan durması Yetkili Teknik Servis Merkezine başvurun TTS düzeninde problemler Yetkili Teknik Servis Merkezine başvurun Elektrikli motor çalışmaya başlamıyor Gerilim yok Şebekedeki gerilim mevcudiyetini kontrol edin ve fişin doğru olarak takılmış olduğunu kontrol edin(*) TTS düzeninde problemler Yetkili Teknik Servis Merkezine başvurun Makine uzun süredir çalışmıyor Motoru arka delikten bir alet (L) ile debloke edin (bu işlemi öngören modeller için) (res.5) Su sızıntıları Sızdırmazlık contaları aşınmış Contaları bir yetkili Teknik Servis Merkezinde değiştirin Gürültü Su ısısı çok yüksek Isıyı azaltın (teknik verilere bakın) Yağ sızıntıları Sızdırmazlık contaları aşınmış Yetkili Teknik Servis Merkezine başvurun Sadece TTS için: tabanca kapalı olmasına rağmen makine çalışmaya başlıyor Meme tıkanık Memeyi temizleyin (res.5) Sistemin basınç alma gücü veya pompa devresinde basınç tutulması hatalı Yetkili Teknik Servis Merkezine başvurun Sadece TTS için: tabanca tetiği çekildiğinde, su çıkmıyor (besleme borusu takılı olarak) Meme tıkanık Memeyi temizleyin (res.5) İşleme esnasında motor duruyor ise yeniden çalışmaya başlamıyor ise, yeniden çalıştırmadan önce 2-3 dakika bekleyin ( termik koruma müdahalesi). Arıza bir defadan fazla meydana gelir ise, Teknik Servis Merkezine danışın.73Hrvatski
