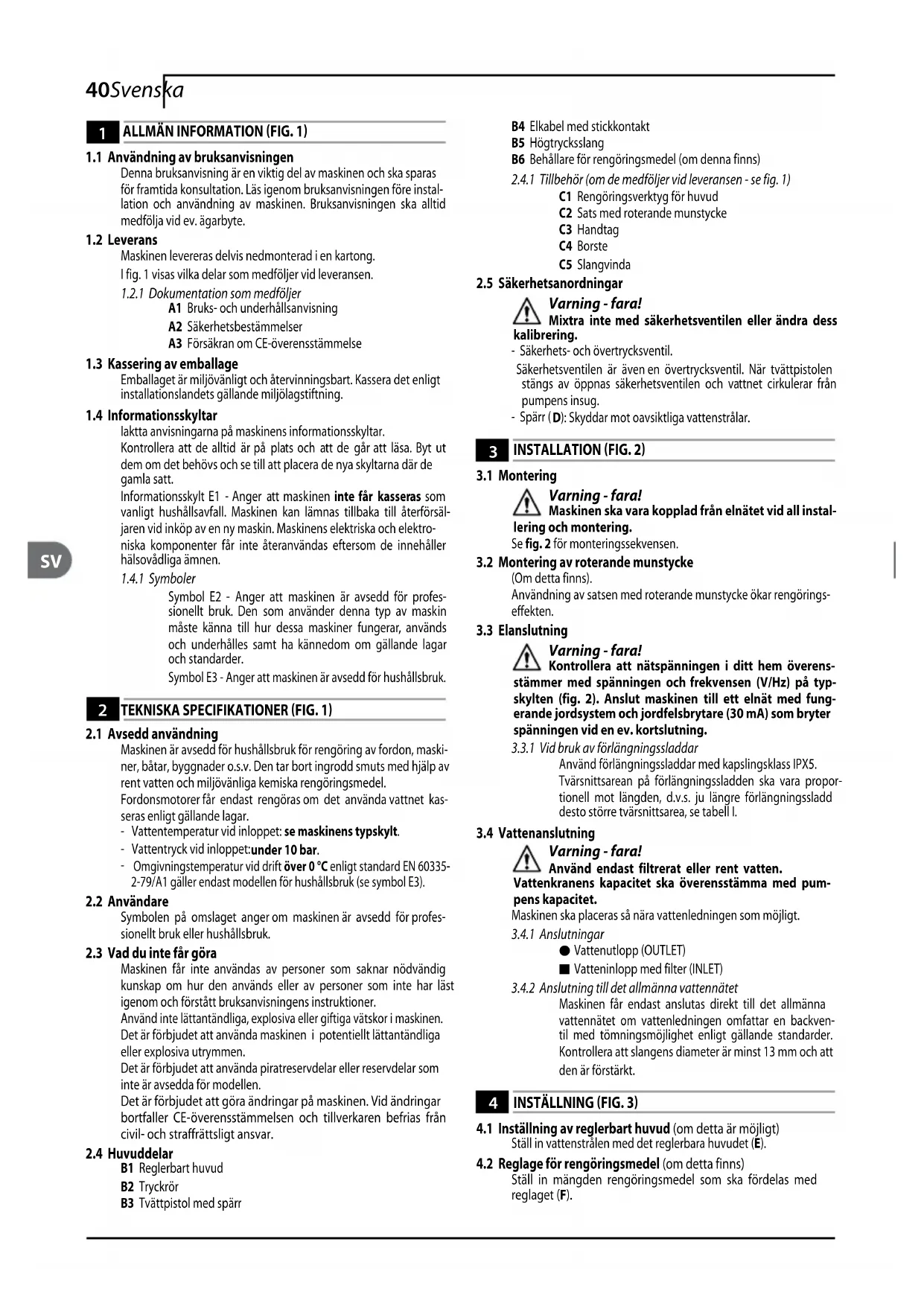

BRUKSANVISNING HW131 MAKITA

Läs igenom bruksanvisningen före installation och användning av högtryckstvätten. Lägg speciellt märke till

1.1 Användning av bruksanvisningen

Denna bruksanvisning är en viktig del av maskinen och ska sparas för framtida konsultation. Läs igenom bruksanvisningen före instal- lation och användning av maskinen. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte.

Maskinen levereras delvis nedmonterad i en kartong.I fig. 1 visas vilka delar som medföljer vid leveransen.

1.2.1 Dokumentation som medföljer

A1 Bruks- och underhållsanvisningA2 SäkerhetsbestämmelserA3 Försäkran om CE-överensstämmelse

1.3 Kassering av emballage

Emballaget är miljövänligt och återvinningsbart. Kassera det enligt installationslandets gällande miljölagstiftning.

1.4 Informationsskyltar

Iaktta anvisningarna på maskinens informationsskyltar. Kontrollera att de alltid är på plats och att de går att läsa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt. Informationsskylt E1 - Anger att maskinen inte får kasseras som vanligt hushållsavfall. Maskinen kan lämnas tillbaka till återförsäl-jaren vid inköp av en ny maskin. Maskinens elektriska och elektro- niska komponenter får inte återanvändas eftersom de innehåller hälsovådliga ämnen.

Symbol E2 - Anger att maskinen är avsedd för profes- sionellt bruk. Den som använder denna typ av maskin måste känna till hur dessa maskiner fungerar, används och underhålles samt ha kännedom om gällande lagar och standarder.Symbol E3 - Anger att maskinen är avsedd för hushållsbruk.

2.1 Avsedd användning

Maskinen är avsedd för hushållsbruk för rengöring av fordon, maski-ner, båtar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och miljövänliga kemiska rengöringsmedel. Fordonsmotorer får endast rengöras om det använda vattnet kas-seras enligt gällande lagar.- Vattentemperatur vid inloppet: se maskinens typskylt.- Vattentryck vid inloppet: under 10 bar. Omgivningstemperatur vid drift över 0 °C enligt standard EN 60335-2-79/A1 gäller endast modellen för hushållsbruk (se symbol E3).

Symbolen på omslaget anger om maskinen är avsedd för profes-sionellt bruk eller hushållsbruk.

2.3 Vad du inte får göra

Maskinen får inte användas av personer som saknar nödvändig kunskap om hur den används eller av personer som inte har läst igenom och förstått bruksanvisningens instruktioner.Använd inte lättantändliga, explosiva eller giftiga vätskor i maskinen.Det är förbjudet att använda maskinen i potentiellt lättantändliga eller explosiva utrymmen.Det är förbjudet att använda piratreservdelar eller reservdelar som inte är avsedda för modellen.Det är förbjudet att göra ändringar på maskinen. Vid ändringar bortfaller CE-överensstämmelsen och tillverkaren befrias från civil- och straffrättsligt ansvar.

B1 Reglerbart huvudB2 TryckrörB3 Tvättpistol med spärrB4 Elkabel med stickkontaktB5 HögtrycksslangB6 Behållare för rengöringsmedel (om denna finns)

2.4.1 Tillbehör (om de medföljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg för huvudC2 Sats med roterande munstyckeC3 HandtagC4 BorsteC5 Slangvinda

2.5 Säkerhetsanordningar

Varning - fara! Mixtra inte med säkerhetsventilen eller ändra dess kalibrering.- Säkerhets- och övertrycksventil. Säkerhetsventilen är även en övertrycksventil. När tvättpistolen stängs av öppnas säkerhetsventilen och vattnet cirkulerar från pumpens insug.- Spärr (D): Skyddar mot oavsiktliga vattenstrålar.

Varning - fara! Maskinen ska vara kopplad från elnätet vid all instal-lering och montering.Se fig. 2 för monteringssekvensen.

3.2 Montering av roterande munstycke

(Om detta finns).Användning av satsen med roterande munstycke ökar rengörings-effekten.

Varning - fara! Kontrollera att nätspänningen i ditt hem överens- stämmer med spänningen och frekvensen (V/Hz) på typ- skylten (fig. 2). Anslut maskinen till ett elnät med fung- erande jordsystem och jordfelsbrytare (30 mA) som bryter spänningen vid en ev. kortslutning.

3.3.1 Vid bruk av förlängningssladdar

Använd förlängningssladdar med kapslingsklass IPX5.Tvärsnittsarean på förlängningssladden ska vara propor-tionell mot längden, d.v.s. ju längre förlängningssladd desto större tvärsnittsarea, se tabell I.

3.4 Vattenanslutning

Varning - fara! Använd endast filtrerat eller rent vatten. Vattenkranens kapacitet ska överensstämma med pum-pens kapacitet.Maskinen ska placeras så nära vattenledningen som möjligt.

Vattenutlopp (OUTLET) Vatteninlopp med filter (INLET)

3.4.2 Anslutning till det allmänna vattennätet

Maskinen får endast anslutas direkt till det allmänna vattennätet om vattenledningen omfattar en backven-til med tömningsmöjlighet enligt gällande standarder. Kontrollera att slangens diameter är minst 13 mm och att den är förstärkt.

4.1 Inställning av reglerbart huvud (om detta är möjligt)

Ställ in vattenstrålen med det reglerbara huvudet (E).

4.2 Reglage för rengöringsmedel (om detta finns)

Ställ in mängden rengöringsmedel som ska fördelas med reglaget (F).41Svenska

4.3 Reglage för fördelning av rengöringsmedel

Placera det reglerbara huvudet i läge " " så att rengöringsmedlet fördelas med korrekt tryck (om detta är möjligt).

4.4 Reglage för tryck (om detta finns)

Drifttrycket ändras med reglaget (G) och avläses på manometern (om denna finns).

- Startanordning (H).Placera startanordningen i läge (1 ON) för att:a) starta motorn (på modeller utan TSS);b) förbereda motorn för start (på TSS-modeller).Om startanordningen är försedd med lysdiod ska denna tändas.Om lägena Low/High finns anger dessa följande:Low : rengöring med lågt tryckHigh : rengöring med högt tryckPlacera startanordningen i läge (0 OFF) för att stänga av maskinen.Om startanordningen är försedd med lysdiod ska denna släckas. - Spak för vattenstråle (I). Varning - fara! Maskinen ska placeras på ett säkert och stadigt underlag enligt anvisningarna i fig. 4.

Varning - fara! Kontrollera före start av maskinen att vattenintaget är anslutet till vattenledningen. Användning av maskinen utan vatten kan skada den. Täck inte över ventilationsöpp-ningarna under användning.Maskiner av trefastyp avsedda för professionellt bruk ska startas en kort stund första gången de används så att motorns rotations-riktning kan kontrolleras. Om motorfläkten roterar moturs ska två av stickkontaktens tre faser (L1, L2, L3) skiftas.1) Öppna vattenkranen helt.2) Frigör spärren (D).

3) Håll tvättpistolen öppen några sekunder och starta maskinen

med startanordningen (1 ON).TSS-modeller - TSS-modeller med automatiskt avbrott av vat-tenstrålen:- när tvättpistolen stängs stängs elmotorn av automatiskt av det dynamiska trycket (fig. 4);- när tvättpistolen öppnas gör tryckfallet att den elektriska motorn startar automatiskt. Trycket skapas på nytt med en liten för-dröjning; För att garantera en perfekt funktion av TSS måste det gå minst 4 - 5 sekunder mellan stängning och öppning av tvättpistolen. För att undvika skador på maskinen får vattenstrålen inte avbrytas i mer än 10 minuter under användning.

1) Placera startanordningen i läge (0 OFF).2) Öppna tvättpistolen och släpp ut resttrycket i rörledningen.3) Inkoppla spärren (D).

1) Frigör spärren (D).2) Öppna tvättpistolen och släpp ut luften i rörledningen.3) Placera startanordningen i läge (1 ON).

1) Stäng av maskinen (0 OFF).2) Dra ut stickkontakten ur eluttaget.3) Stäng vattenkranen.

4) Släpp ut resttrycket i tvättpistolen tills allt vatten har kommit

ut från huvudet.5) Töm behållaren för rengöringsmedel.6) Inkoppla tvättpistolens spärr (D).

5.6 Påfyllning och användning av rengöringsmedel

När rengöringsmedlet fördelas ska det reglerbara huvudet vara placerat i läge " " (om detta är möjligt).Fyll behållaren med rengöringsmedel med hög biologisk ned-brytbarhet.

5.7 Råd för korrekt rengöring

Lös upp smutsen genom att applicera rengöringsmedel blandat med vatten på den torra ytan.Rengör vertikala ytor nedifrån och upp. Låt verka i 1 - 2 minuter. Ytan får inte torka. Använd vattenstrålen med högt tryck och på minst 30 cm avstånd. Börja nedifrån. Undvik att sköljvattnet rinner på de ej rengjorda ytorna.

De underhållsmoment som inte tas upp i detta kapitel ska göras av en auktoriserad serviceverkstad. Varning - fara! Dra ut stickkontakten ur eluttaget innan det utförs arbete på maskinen.

6.1 Rengöring av huvud

1) Lossa tryckröret från tvättpistolen.2) Avlägsna smutsen i huvudets hål med verktyget (C1).

6.2 Rengöring av filter

Rengör sugfiltret (L) och rengöringsmedlets filter var 50:e drift- timme.

6.3 Frigöra motorn (om detta är möjligt)

Om maskinen inte används på en längre tid, kan det bildas kalkav- lagringar som får motorn att kärva. Vrid på motoraxeln med ett verktyg (M) för att frigöra motorn.

Kör igenom maskinen med icke korroderande och giftfri frost-skyddsvätska före vinterförvaringen.42 Svenska

FELSÖKNING Fel Orsak Åtgärd Pumpen arbetar inte med inställt tryck. Det roterande munstycket är slitet. Byt ut det roterande munstycket. Vattenfiltret är smutsigt. Rengör filtret (fig. 5). Inloppstrycket är för lågt. Öppna vattenkranen helt. Luft läcker in i systemet. Kontrollera kopplingarna. Luft i pumpen. Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta därefter maskinen. Det reglerbara huvudet är fel inställt. Vrid på det reglerbara huvudet (E) (+) (fig. 3). Pumpen har tryckvariationer. Vatten sugs in från en yttre tank. Anslut maskinen till vattenledningen. Vattentemperaturen vid inloppet är för hög. Sänk temperaturen. Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5). Motorn brummar men startar inte. Otillräcklig nätspänning. Kontrollera att nätspänningen överensstämmer med typskylten (fig. 2). Spänningsfall på grund av förlängningssladd. Kontrollera förlängningssladdens egenskaper. Maskinen har inte använts på länge. Kontakta en auktoriserad serviceverkstad. Problem med TSS-anordning. Kontakta en auktoriserad serviceverkstad. Elmotorn startar inte. Spänning saknas. Kontrollera att nätspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*). Problem med TSS-anordning. Kontakta en auktoriserad serviceverkstad. Maskinen har inte använts på länge. Stick in verktyget (L) (om detta finns) i det bakre hålet för att frigöra elmotorn (fig. 5). Vattenläckage Utslitna packningar. Kontakta en auktoriserad serviceverkstad för byte av packningarna. Oljud. Vattentemperaturen är för hög. Sänk temperaturen (se tekniska specifikationer). Oljeläckage. Utslitna packningar. Kontakta en auktoriserad serviceverkstad. Endast för TSS-modeller: Maskinen startar fast tvättpistolen är stängd. Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5). Defekt täthet på högtryckssidan eller i pumpsystemet. Kontakta en auktoriserad serviceverkstad. Endast för TSS-modeller: När du drar i tvättpistolens spak kommer det inte ut vatten (med ansluten vattenslang). Det roterande munstycket är tilltäppt. Rengör det roterande munstycket (fig. 5). Om motorn stannar under driften och inte startar om igen ska du vänta ca. 2 - 3 minuter innan du gör ett nytt startförsök (överhettningsskyd- det har löst ut). Kontakta vår tekniska serviceavdelning om problemet upprepas.43Čeština
