GEBRUIKSAANWIJZING HW131 MAKITA

Lees vóór de installatie/het gebruik van de hogedrukreiniger deze handleiding goed door en in het bijzonder de VEILIGHEIDSVOORSCHRIFTEN

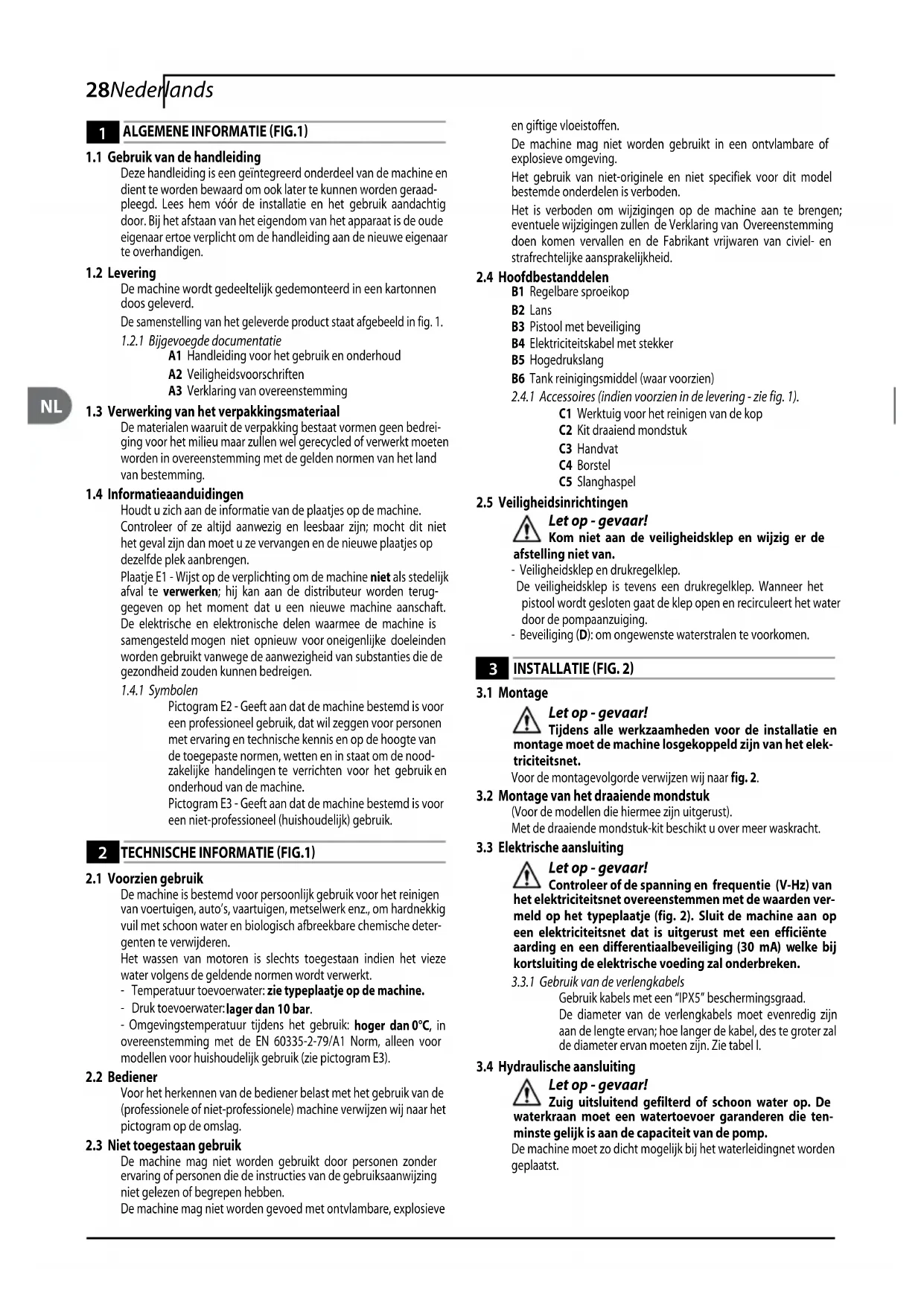

1.1 Gebruik van de handleiding

Deze handleiding is een geïntegreerd onderdeel van de machine en dient te worden bewaard om ook later te kunnen worden geraad- pleegd. Lees hem vóór de installatie en het gebruik aandachtig door. Bij het afstaan van het eigendom van het apparaat is de oude eigenaar ertoe verplicht om de handleiding aan de nieuwe eigenaar te overhandigen.

De machine wordt gedeeltelijk gedemonteerd in een kartonnen doos geleverd.De samenstelling van het geleverde product staat afgebeeld in fig. 1.

1.2.1 Bijgevoegde documentatie

A1 Handleiding voor het gebruik en onderhoudA2 VeiligheidsvoorschriftenA3 Verklaring van overeenstemming

1.3 Verwerking van het verpakkingsmateriaal

De materialen waaruit de verpakking bestaat vormen geen bedrei-ging voor het milieu maar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de gelden normen van het land van bestemming.

1.4 Informatieaanduidingen

Houdt u zich aan de informatie van de plaatjes op de machine. Controleer of ze altijd aanwezig en leesbaar zijn; mocht dit niet het geval zijn dan moet u ze vervangen en de nieuwe plaatjes op dezelfde plek aanbrengen.Plaatje E1 - Wijst op de verplichting om de machine niet als stedelijk afval te verwerken; hij kan aan de distributeur worden terug- gegeven op het moment dat u een nieuwe machine aanschaft. De elektrische en elektronische delen waarmee de machine is samengesteld mogen niet opnieuw voor oneigenlijke doeleinden worden gebruikt vanwege de aanwezigheid van substanties die de gezondheid zouden kunnen bedreigen.

Pictogram E2 - Geeft aan dat de machine bestemd is voor een professioneel gebruik, dat wil zeggen voor personen met ervaring en technische kennis en op de hoogte van de toegepaste normen, wetten en in staat om de nood-zakelijke handelingen te verrichten voor het gebruik en onderhoud van de machine.Pictogram E3 - Geeft aan dat de machine bestemd is voor een niet-professioneel (huishoudelijk) gebruik.

2.1 Voorzien gebruik

De machine is bestemd voor persoonlijk gebruik voor het reinigen van voertuigen, auto’s, vaartuigen, metselwerk enz., om hardnekkig vuil met schoon water en biologisch afbreekbare chemische deter-genten te verwijderen. Het wassen van motoren is slechts toegestaan indien het vieze water volgens de geldende normen wordt verwerkt.- Temperatuur toevoerwater: zie typeplaatje op de machine.- Druk toevoerwater: lager dan 10 bar.- Omgevingstemperatuur tijdens het gebruik: hoger dan 0°C, in overeenstemming met de EN 60335-2-79/A1 Norm, alleen voor modellen voor huishoudelijk gebruik (zie pictogram E3).

Voor het herkennen van de bediener belast met het gebruik van de (professionele of niet-professionele) machine verwijzen wij naar het pictogram op de omslag.

2.3 Niet toegestaan gebruik

De machine mag niet worden gebruikt door personen zonder ervaring of personen die de instructies van de gebruiksaanwijzing niet gelezen of begrepen hebben.De machine mag niet worden gevoed met ontvlambare, explosieve en giftige vloeistoffen.De machine mag niet worden gebruikt in een ontvlambare of explosieve omgeving.Het gebruik van niet-originele en niet specifiek voor dit model bestemde onderdelen is verboden.Het is verboden om wijzigingen op de machine aan te brengen; eventuele wijzigingen zullen de Verklaring van Overeenstemming doen komen vervallen en de Fabrikant vrijwaren van civiel- en strafrechtelijke aansprakelijkheid.

2.4 Hoofdbestanddelen

B1 Regelbare sproeikopB2 LansB3 Pistool met beveiligingB4 Elektriciteitskabel met stekkerB5 HogedrukslangB6 Tank reinigingsmiddel (waar voorzien)

2.4.1 Accessoires (indien voorzien in de levering - zie fig. 1).

C1 Werktuig voor het reinigen van de kopC2 Kit draaiend mondstukC3 HandvatC4 BorstelC5 Slanghaspel

2.5 Veiligheidsinrichtingen

Let op - gevaar! Kom niet aan de veiligheidsklep en wijzig er de afstelling niet van.- Veiligheidsklep en drukregelklep. De veiligheidsklep is tevens een drukregelklep. Wanneer het pistool wordt gesloten gaat de klep open en recirculeert het water door de pompaanzuiging.- Beveiliging (D): om ongewenste waterstralen te voorkomen.

Let op - gevaar! Tijdens alle werkzaamheden voor de installatie en montage moet de machine losgekoppeld zijn van het elek-triciteitsnet.Voor de montagevolgorde verwijzen wij naar fig. 2.

3.2 Montage van het draaiende mondstuk

(Voor de modellen die hiermee zijn uitgerust).Met de draaiende mondstuk-kit beschikt u over meer waskracht.

3.3 Elektrische aansluiting

Let op - gevaar! Controleer of de spanning en frequentie (V-Hz) van het elektriciteitsnet overeenstemmen met de waarden ver- meld op het typeplaatje (fig. 2). Sluit de machine aan op een elektriciteitsnet dat is uitgerust met een efficiënte aarding en een differentiaalbeveiliging (30 mA) welke bij kortsluiting de elektrische voeding zal onderbreken.

3.3.1 Gebruik van de verlengkabels

Gebruik kabels met een “IPX5” beschermingsgraad. De diameter van de verlengkabels moet evenredig zijn aan de lengte ervan; hoe langer de kabel, des te groter zal de diameter ervan moeten zijn. Zie tabel I.

3.4 Hydraulische aansluiting

Let op - gevaar! Zuig uitsluitend gefilterd of schoon water op. De waterkraan moet een watertoevoer garanderen die ten-minste gelijk is aan de capaciteit van de pomp.De machine moet zo dicht mogelijk bij het waterleidingnet worden geplaatst.29Nederlands

Wateruitlaat (OUTLET) Waterinlaat met filter (INLET)

3.4.2 Aansluiting op het openbare waterleidingnet

De machine mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeen-komstig de geldende normen is geïnstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13 mm is en dat hij verstevigd is.

4.1 Regeling van de sproeikop (waar voorzien)

Draai de sproeikop (E) om de waterstraal te regelen.

4.2 Regeling reinigingsmiddel (waar voorzien)

Gebruik de regulateur (F) voor de dosering van de hoeveelheid af te geven reinigingsmiddel.

4.3 Regeling afgifte reinigingsmiddel

Zet de sproeikop in de stand " " voor een afgifte met de juiste druk van het reinigingsmiddel (waar voorzien).

4.4 Regeling druk (waar voorzien)

Gebruik de regulateur (G) om de werkdruk te veranderen. De druk wordt aangegeven door de manometer (indien aanwezig).

- Startinrichting (H)Zet de startinrichting in de stand (ON/1) om:a) de motor te starten (bij de modellen zonder TSS inrichting).b) de motor voor het gebruik gereed te maken (bij de modellen met TSS inrichting).Indien de startinrichting is uitgerust met een controlelampje, zal die moeten gaan branden.Indien aanwezig dienen de standen “low/high” voor:Low : wassen met lage drukHigh : wassen met hoge druk Zet de startinrichting in de stand (OFF/0) om de werking van de machine te onderbreken. Indien de startinrichting is uitgerust met een controlelampje, zal die uit moeten gaan. - Bedieningshendel waterstraal (I). Let op - gevaar! De machine moet tijdens de werking op een degelijk en stabiel vlak staan, en zijn geplaatst zoals aangegeven in fig. 4.

Let op - gevaar! Voordat u de machine in werking stelt moet u zich ervan verzekeren dat de watertoevoer in orde is; het droge gebruik zal de machine beschadigen en tijdens het gebruik mag u de ventilatieroosters niet bedekken. Bij de eerste inwerkingstelling van de driefasenmodellen voor professioneel gebruik moet u hem eerst kort laten draaien om de draairichting van de motor te controleren. Bij een draaiing linksom van de motorventilator moet u twee van de drie fasen (L1, L2, L3) in het stopcontact verwisselen.1) Open de kraan van de waterleiding volledig;2) Schakel de beveiliging (D) uit;

3) Houd het pistool enkele seconden lang geopend en start de

machine met de startinrichting (ON/1).TSS Modellen - Bij de TSS modellen met automatische onderbreking van de aanvoer:- zal, bij het sluiten van het pistool de dynamische druk de elektro-motor onmiddellijk uitschakelen (zie fig.4);- zal, bij het openen van het pistool, de drukval de elektromotor automatisch starten en wordt de druk weer met een zeer geringe vertraging hersteld;- voor een perfecte werking van de TSS mag het sluiten en openen van het pistool niet met tussenpauzes van minder dan 4÷5 seconden worden uitgevoerd.Om schade aan de machine te voorkomen moet u, bij een draaiende machine, de waterstraal nooit langer dan 10 minuten onderbreken.

1) Zet de startinrichting in de stand (OFF/0).2) Open het pistool en blaas de druk in de leidingen af.3) Schakel de beveiliging (D) in.

1) Schakel de beveiliging (D) uit:

2) Open het pistool en blaas de in de leidingen aanwezige druk af.

3) Zet de startinrichting in de stand (ON/1).

5.5 Buiten gebruik stellen

1) Schakel de machine uit (OFF/0).2) Trek de stekker uit het stopcontact3) Draai de waterkraan dicht.

4) Blaas de resterende druk uit het pistool af totdat er geen water

meer uit de kop komt.5) Maak de reinigingsmiddeltank leeg.6) Schakel de beveiliging (D) van het pistool in.

5.6 Vullen en gebruik van het reinigingsmiddel

Het reinigingsmiddel moet worden afgegeven met de regelbare sproeikop in de stand " " (waar voorzien).Vul de tank met een biologisch goed afbreekbaar reinigingsmiddel.

5.7 Tips voor een correcte wasbeurt

Los het vuil op door het reinigingsmiddel gemengd met water op het droge oppervlak aan te brengen.Werk bij verticale oppervlakken van beneden naar boven. Laat het product 1÷2 minuten inwerken, zonder het oppervlak echter op te laten drogen. Werk met de hogedrukstraal op een afstand van meer dan 30 cm, en begin van onderen. Zorg ervoor dat het spoelwater niet op nog niet behandelde oppervlakken druipt.

ONDERHOUD FIG. 5 Alle, niet in dit hoofdstuk behandelde onderhoudswerkzaamhe- den moeten bij een erkend Verkoop- en Servicecentrum worden uitgevoerd. Let op - gevaar! Vóór alle werkzaamheden op de machine moet u de stekker uit het stopcontact trekken.

6.1 Reiniging van de sproeikop

1) Demonteer de lans van het pistool.

2) Verwijder met het werktuig (C1) het vuil uit het gat van de kop.

6.2 Reiniging van het filter

Maak het aanzuigfilter (L) en het filter voor het reinigingsmiddel om de 50 bedrijfsuren schoon.

6.3 Opheffen motorblokkering (waar voorzien)

Bij langdurige stilstand kan kalkaanslag de motor doen blokkeren. Om de blokkering op te heffen moet u de as draaien met een werktuig (M).

Voordat u de machine opbergt voor de winter, moet u haar met niet- agressieve/niet-toxische antivriesvloeistof laten draaien.30 Nederlands

STORINGEN OPLOSSEN Problemen Mogelijke oorzaken Oplossingen De pomp bereikt de voorgeschre- ven druk niet Mondstuk versleten Vervang het mondstuk Waterfilter vies Reinig het filter (fig. 5) Onvoldoende watertoevoer Draai de kraan volledig open Er wordt lucht aangezogen Controleer de verbindingen Er is lucht in de pomp Schakel de machine uit en gebruik het pistool tot de straal ononderbroken is. Opnieuw inschakelen. Sproeikop niet goed geregeld Draai de sproeikop (E) (+) (fig. 3) De pomp heeft druksprongen Het water wordt uit een externe tank aangezogen Sluit de machine aan op het waterleidingnet De temperatuur van het water aan de ingang is te hoog Verminder de temperatuur Mondstuk verstopt Reinig het mondstuk (fig. 5) De motor “bromt” maar start niet Onvoldoende netspanning Controleer of de netspanning overeenstemt met die van het typeplaatje (fig. 2) Verlies van spanning door de verlengkabel Controleer de karakteristieken van de verlengkabel Langdurige stop van de machine Raadpleeg een erkend Technische Servicecentrum Problemen met de TSS inrichting Raadpleeg een erkend Technische Servicecentrum De motor “bromt” maar start niet Er is geen spanning Controleer op de aanwezigheid van spanning op het elektriciteitsnet en controleer of de stekker goed in het stopcontact zit (*) Problemen met de TSS inrichting Raadpleeg een erkend Technische Servicecentrum De machine heeft langdurig stilgestaan Vanaf het gat aan de achterkant moet u de motorblok- kering opheffen met het werktuig (L) (voor de modellen waarbij dit is voorzien) (fig. 5) Waterlekkage Pakkingen versleten Laat de pakking vervangen bij een erkend Technische Servicecentrum Lawaaiigheid De temperatuur van het water is te hoog Verminder de temperatuur (zie technische gegevens) Olielekkage Pakkingen versleten Raadpleeg een erkend Technische Servicecentrum Alleen voor TSS: de machine start hoewel het pistool gesloten is Mondstuk verstopt Reinig het mondstuk (fig. 5) Dichting van het hogedruksysteem of het pompcircuit defect Raadpleeg een erkend Technische Servicecentrum Alleen voor TSS: wanneer u aan de hendel van het pistool trekt komt er geen water uit (met gemon- teerde voedingsslang) Mondstuk verstopt Reinig het mondstuk (fig. 5) Indien tijdens het gebruik de motor stil gaat staan en niet meer start moet u 2-3 minuten wachten voordat u hem opnieuw start (Interventie van de thermische beveiliging). Mocht het probleem zich vaker voordoen dan moet u de Technische Servicedienst waarschuwen.31Dansk
