MANUALE UTENTE HW131 MAKITA

Leggere questo manuale prima dell’installazione/uso dell’idropulitrice, prestando particolare attenzione alle ISTRUZIONI

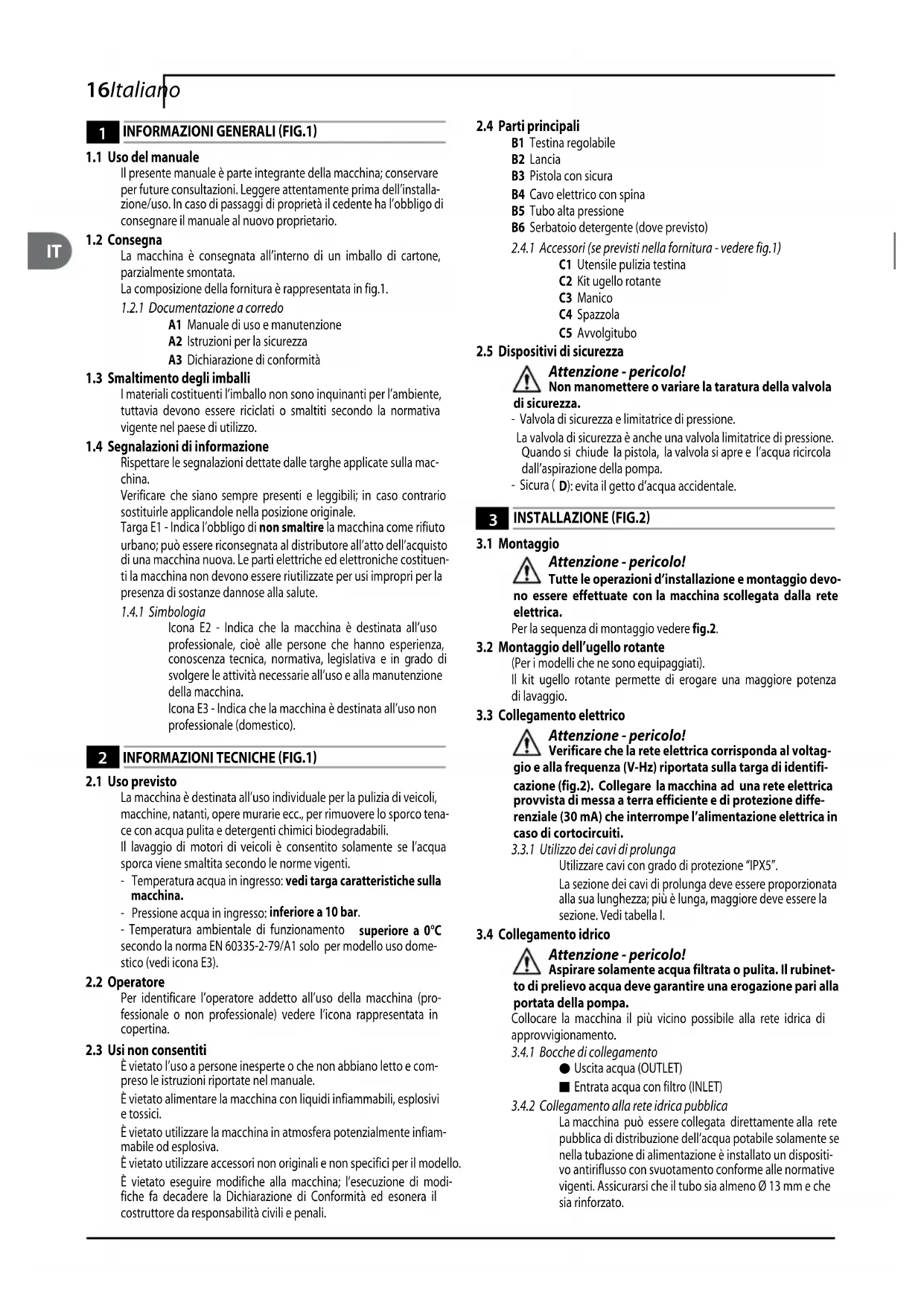

INFORMAZIONI GENERALI FIG.1

Il presente manuale è parte integrante della macchina; conservare per future consultazioni. Leggere attentamente prima dell’installa-zione/uso. In caso di passaggi di proprietà il cedente ha l’obbligo di consegnare il manuale al nuovo proprietario.

La macchina è consegnata all’interno di un imballo di cartone, parzialmente smontata.La composizione della fornitura è rappresentata in fig.1.

1.2.1 Documentazione a corredo

A1 Manuale di uso e manutenzioneA2 Istruzioni per la sicurezzaA3 Dichiarazione di conformità

1.3 Smaltimento degli imballi

I materiali costituenti l’imballo non sono inquinanti per l’ambiente, tuttavia devono essere riciclati o smaltiti secondo la normativa vigente nel paese di utilizzo.

1.4 Segnalazioni di informazione

Rispettare le segnalazioni dettate dalle targhe applicate sulla mac-china. Verificare che siano sempre presenti e leggibili; in caso contrario sostituirle applicandole nella posizione originale.Targa E1 - Indica l’obbligo di non smaltire la macchina come rifiuto urbano; può essere riconsegnata al distributore all’atto dell’acquisto di una macchina nuova. Le parti elettriche ed elettroniche costituen-ti la macchina non devono essere riutilizzate per usi impropri per la presenza di sostanze dannose alla salute.

Icona E2 - Indica che la macchina è destinata all’uso professionale, cioè alle persone che hanno esperienza, conoscenza tecnica, normativa, legislativa e in grado di svolgere le attività necessarie all’uso e alla manutenzione della macchina.Icona E3 - Indica che la macchina è destinata all’uso non professionale (domestico).

La macchina è destinata all’uso individuale per la pulizia di veicoli, macchine, natanti, opere murarie ecc., per rimuovere lo sporco tena-ce con acqua pulita e detergenti chimici biodegradabili. Il lavaggio di motori di veicoli è consentito solamente se l’acqua sporca viene smaltita secondo le norme vigenti.- Temperatura acqua in ingresso: vedi targa caratteristiche sulla macchina.- Pressione acqua in ingresso: inferiore a 10 bar.- Temperatura ambientale di funzionamento superiore a 0°C secondo la norma EN 60335-2-79/A1 solo per modello uso dome-stico (vedi icona E3).

Per identificare l’operatore addetto all’uso della macchina (pro-fessionale o non professionale) vedere l’icona rappresentata in copertina.

2.3 Usi non consentiti

È vietato l’uso a persone inesperte o che non abbiano letto e com-preso le istruzioni riportate nel manuale.È vietato alimentare la macchina con liquidi infiammabili, esplosivi e tossici.È vietato utilizzare la macchina in atmosfera potenzialmente infiam-mabile od esplosiva.È vietato utilizzare accessori non originali e non specifici per il modello.È vietato eseguire modifiche alla macchina; l’esecuzione di modi-fiche fa decadere la Dichiarazione di Conformità ed esonera il costruttore da responsabilità civili e penali.

2.4 Parti principali

B1 Testina regolabileB2 Lancia B3 Pistola con sicura B4 Cavo elettrico con spinaB5 Tubo alta pressione B6 Serbatoio detergente (dove previsto)

2.4.1 Accessori (se previsti nella fornitura - vedere fig.1)

C1 Utensile pulizia testinaC2 Kit ugello rotante C3 Manico C4 SpazzolaC5 Avvolgitubo

2.5 Dispositivi di sicurezza

Attenzione - pericolo! Non manomettere o variare la taratura della valvola di sicurezza.- Valvola di sicurezza e limitatrice di pressione. La valvola di sicurezza è anche una valvola limitatrice di pressione. Quando si chiude la pistola, la valvola si apre e l’acqua ricircola dall’aspirazione della pompa.- Sicura (D): evita il getto d’acqua accidentale.

Attenzione - pericolo! Tutte le operazioni d’installazione e montaggio devo-no essere effettuate con la macchina scollegata dalla rete elettrica.Per la sequenza di montaggio vedere fig.2.

3.2 Montaggio dell’ugello rotante

(Per i modelli che ne sono equipaggiati). Il kit ugello rotante permette di erogare una maggiore potenza di lavaggio.

3.3 Collegamento elettrico

Attenzione - pericolo! Verificare che la rete elettrica corrisponda al voltag-gio e alla frequenza (V-Hz) riportata sulla targa di identifi-cazione (fig.2). Collegare la macchina ad una rete elettrica provvista di messa a terra efficiente e di protezione diffe-renziale (30 mA) che interrompe l’alimentazione elettrica in caso di cortocircuiti.

3.3.1 Utilizzo dei cavi di prolunga

Utilizzare cavi con grado di protezione “IPX5”.La sezione dei cavi di prolunga deve essere proporzionata alla sua lunghezza; più è lunga, maggiore deve essere la sezione. Vedi tabella I.

3.4 Collegamento idrico

Attenzione - pericolo! Aspirare solamente acqua filtrata o pulita. Il rubinet-to di prelievo acqua deve garantire una erogazione pari alla portata della pompa.Collocare la macchina il più vicino possibile alla rete idrica di approvvigionamento.

3.4.1 Bocche di collegamento

Uscita acqua (OUTLET) Entrata acqua con filtro (INLET)

3.4.2 Collegamento alla rete idrica pubblica

La macchina può essere collegata direttamente alla rete pubblica di distribuzione dell’acqua potabile solamente se nella tubazione di alimentazione è installato un dispositi-vo antiriflusso con svuotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno Ø 13 mm e che sia rinforzato.17Italiano

4.1 Regolazione della testina (dove previsto)

Agire sulla testina (E) per regolare il getto d’acqua.

4.2 Regolazione detergente (dove previsto)

Agire sul regolatore (F) per dosare la quantità di detergente da erogare.

4.3 Regolazione erogazione detergente

Mettere la testina regolabile in posizione " " per erogare il deter-gente alla corretta pressione (dove previsto).

4.4 Regolazione pressione (dove previsto)

Agire sul regolatore (G) per variare la pressione di lavoro. La pressio-ne è indicata dal manometro (se presente).

INFORMAZIONI D'USO FIG.4

- Dispositivo di avviamento (H).Mettere il dispositivo di avviamento in pos. (ON/1) per:a) avviare il motore (nei modelli senza dispositivo TSS); b) predisporre al funzionamento il motore (nei modellii provvisti di dispositivo TSS). Se il dispositivo di avviamento è dotato di spia, questa si deve accendere.Se sono presenti le posizioni “low/high” queste sono indicate per:Low : lavaggio a bassa pressioneHigh : lavaggio ad alta pressioneMettere il dispositivo di avviamento in pos. (OFF/0) per arrestare il funzionamento della macchina. Se il dispositivo di avviamento è dotato di spia, questa si deve spegnere. - Leva di comando getto d’acqua (I). Attenzione - pericolo! La macchina deve funzionare appoggiata su di un piano sicuro e stabile, posizionata come indicato in fig.4.

Attenzione - pericolo! Prima di mettere in funzione la macchina, assicurarsi che sia correttamente alimentata dall’acqua; l’utilizzo a secco danneggia la macchina; durante il funzionamento non coprire le griglie di ventilazione. Al primo avviamento, nei modelli trifase per uso professionale, avviare brevemente per verificare il senso di rotazione del motore. Se la rotazione della ventola del motore è antioraria, invertire due delle tre fasi (L1, L2, L3) nella spina elettrica.1) Aprire completamente il rubinetto della rete idrica.2) Disinserire la sicura (D).3) Tenere la pistola aperta per alcuni secondi e avviare la macchina con il dispositivo di avviamento (ON/1). Modelli TSS - Nei modelli TSS, con interruzione automatica della mandata:- chiudendo la pistola, la pressione dinamica spegne automatica-mente il motore elettrico (vedi fig.4);- aprendo la pistola, la caduta di pressione avvia automaticamente il motore e la pressione si riforma con un piccolissimo ritardo;- per un corretto funzionamento del TSS, le operazioni di chiusura e apertura pistola non devono essere effettuate in un intervallo di tempo inferiore ai 4÷5 secondi.Per evitare danneggiamenti alla macchina, non interrom- pere, con macchina in funzione, il getto d’acqua per un periodo superiore a 10 minuti.

1) Mettere il dispositivo di avviamento in pos. (OFF/0).

2) Aprire la pistola e scaricare la pressione all’interno delle tuba

zioni.3) Inserire la sicura (D).

1) Disinserire la sicura (D).

2) Aprire la pistola e lasciare scaricare l'aria presente all’interno

delle tubazioni.3) Mettere il dispositivo di avviamento in pos. (ON/1).

5.5 Messa fuori servizio

1) Spegnere la macchina (OFF/0).2) Estrarre la spina dalla presa.3) Chiudere il rubinetto dell’acqua.4) Scaricare la pressione residua dalla pistola fino alla fuoriuscita di tutta l’acqua dalla testina.5) Svuotare il serbatoio detergente.6) Inserire la sicura (D) della pistola.

5.6 Rifornimento ed uso del detergente

Il detergente deve essere erogato con la testina regolabile in posizione " " (dove previsto).Riempire il serbatoio con detergente ad alta biodegrabilità.

5.7 Consigli per il corretto lavaggio

Sciogliere lo sporco applicando sulla superficie secca il detergente miscelato all’acqua.Sulle superfici verticali operare dal basso verso l’alto. Lasciare agire per 1÷2 minuti, senza lasciare però asciugare la superfice. Agire con il getto ad alta pressione ad una distanza maggiore di 30 cm, cominciando dal basso. Evitare che il risciacquo coli sulle superfici non lavate.

MANUTENZIONE FIG.5 Tutti gli interventi manutentivi non compresi in questo capitolo devono essere effettuati presso un Centro di vendita e Assistenza autorizzato. Attenzione - pericolo! Prima di eseguire qualsiasi intervento sulla macchi-na, estrarre la spina dalla presa di corrente.

6.1 Pulizia della testina

1) Smontare la lancia dalla pistola.2) Togliere lo sporco dal foro della testina con l’utensile (C1).

6.2 Pulizia del filtro

Pulire ogni 50 ore di funzionamento il filtro in aspirazione (L) ed il filtro detergente.

6.3 Sbloccaggio motore (dove previsto)

In caso di soste prolungate, sedimenti calcarei possono provocare il bloccaggio del motore. Per sbloccare il motore ruotare l’albero motore con un l’utensile (M).

Prima del rimessaggio invernale, far funzionare la macchina con liquido antigelo non aggressivo e non tossico.18 Italiano

Inconvenienti Probabili cause Rimedi La pompa non raggiunge la pres- sione prescritta Ugello usurato Sostituire ugello Filtro acqua sporco Pulire il filtro (fig.5) Alimentazione insufficiente acqua Aprire completamente il rubinetto Aspirazione d'aria Controllare i raccordi Aria nella pompa Spegnere la macchina ed azionare la pistola fino alla fuoriuscita di un getto continuo. Riaccendere. Testina non correttamente regolata Ruotare la testina (E) (+) (fig.3) La pompa ha sbalzi di pressione Aspirazione acqua da serbatoio esterno Collegare la macchina alla rete idrica Temperatura acqua in ingresso troppo elevata Abbassare la temperatura Ugello otturato Pulire l'ugello (fig.5) Il motore "ronza" ma non si avvia Insufficiente tensione di rete Controllare che la tensione di rete corrisponda a quella di targa (fig.2) Perdita di tensione causata dalla prolunga Verificare le caratteristiche della prolunga Arresto prolungato della macchina Consultare un Centro di Assistenza Tecnica autorizzato Problemi al dispositivo TSS Consultare un Centro di Assistenza Tecnica autorizzato Il motore elettrico non si avvia Mancanza di tensione Verificare la presenza di tensione nella rete e controllare che la spina sia inserita correttamente (*) Problemi al dispositivo TSS Consultare un Centro di Assistenza Tecnica autorizzato Macchina da molto tempo ferma Dal foro posteriore, sbloccare il motore con l'utensile (L) (per i modelli che lo prevedono) (fig.5) Perdite d'acqua Guarnizioni di tenuta usurate Sostituire le guarnizioni presso un Centro di Assistenza Tecnica autorizzato Rumorosità Temperatura acqua troppo elevata Abbassare la temperatura (vedi dati tecnici) Perdite d'olio Guarnizioni di tenuta usurate Consultare un Centro di Assistenza Tecnica autorizzato Solo per TSS: la macchina si avvia nonostante la pistola chiusa Ugello otturato Pulire l'ugello (fig.5) Tenuta difettosa nel sistema alta pressione o nel circuito della pompa Consultare un Centro di Assistenza Tecnica autorizzato Solo per TSS: tirando la leva della pistola, l'acqua non esce (con tubo alimentazione inserito) Ugello otturato Pulire l'ugello (fig.5) Se durante il funzionamento il motore si ferma e non riparte attendere 2-3 minuti prima di rifare l’avviamento (Intervento della protezione termica). Se l’inconveniente si ripete per più di una volta contattare il Servizio di Assistenza Tecnica.19Español
