BRUGSANVISNING HW131 MAKITA

Læs denne vejledning inden installation og brug af højtryksrenseren og vær særligt opmærksom på SIKKERHEDSREGLERNE

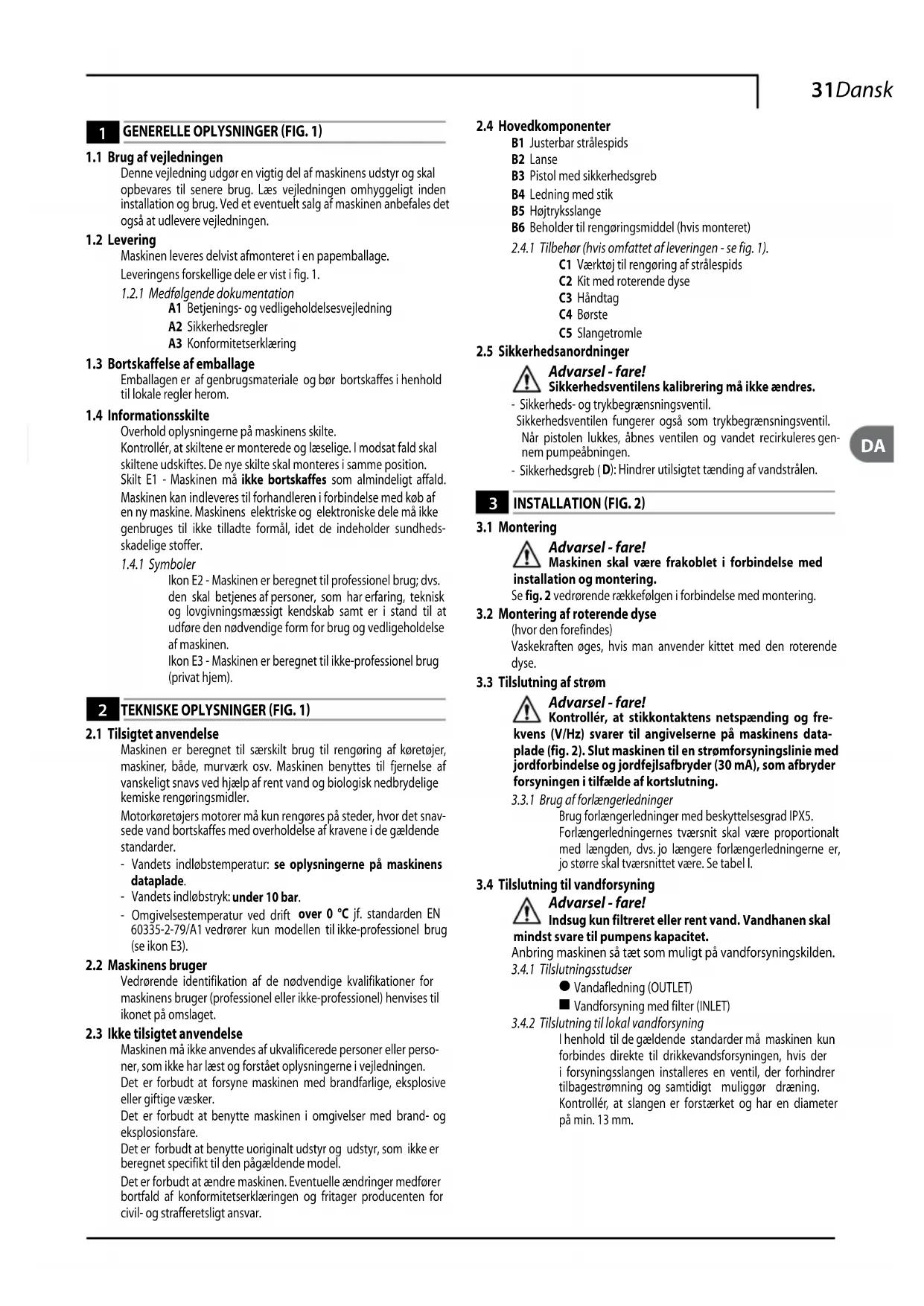

1.1 Brug af vejledningen

Denne vejledning udgør en vigtig del af maskinens udstyr og skal opbevares til senere brug. Læs vejledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af maskinen anbefales det også at udlevere vejledningen.

Maskinen leveres delvist afmonteret i en papemballage.Leveringens forskellige dele er vist i fig. 1.

1.2.1 Medfølgende dokumentation

A1 Betjenings- og vedligeholdelsesvejledningA2 SikkerhedsreglerA3 Konformitetserklæring

1.3 Bortskaffelse af emballage

Emballagen er af genbrugsmateriale og bør bortskaffes i henhold til lokale regler herom.

1.4 Informationsskilte

Overhold oplysningerne på maskinens skilte.Kontrollér, at skiltene er monterede og læselige. I modsat fald skal skiltene udskiftes. De nye skilte skal monteres i samme position. Skilt E1 - Maskinen må ikke bortskaffes som almindeligt affald. Maskinen kan indleveres til forhandleren i forbindelse med køb af en ny maskine. Maskinens elektriske og elektroniske dele må ikke genbruges til ikke tilladte formål, idet de indeholder sundheds- skadelige stoffer.

Ikon E2 - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, teknisk og lovgivningsmæssigt kendskab samt er i stand til at udføre den nødvendige form for brug og vedligeholdelse af maskinen.Ikon E3 - Maskinen er beregnet til ikke-professionel brug (privat hjem).

2.1 Tilsigtet anvendelse

Maskinen er beregnet til særskilt brug til rengøring af køretøjer, maskiner, både, murværk osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjælp af rent vand og biologisk nedbrydelige kemiske rengøringsmidler. Motorkøretøjers motorer må kun rengøres på steder, hvor det snav-sede vand bortskaffes med overholdelse af kravene i de gældende standarder.- Vandets indløbstemperatur: se oplysningerne på maskinens dataplade.- Vandets indløbstryk: under 10 bar.- Omgivelsestemperatur ved drift over 0 °C jf. standarden EN 60335-2-79/A1 vedrører kun modellen til ikke-professionel brug (se ikon E3).

2.2 Maskinens bruger

Vedrørende identifikation af de nødvendige kvalifikationer for maskinens bruger (professionel eller ikke-professionel) henvises til ikonet på omslaget.

2.3 Ikke tilsigtet anvendelse

Maskinen må ikke anvendes af ukvalificerede personer eller perso-ner, som ikke har læst og forstået oplysningerne i vejledningen. Det er forbudt at forsyne maskinen med brandfarlige, eksplosive eller giftige væsker. Det er forbudt at benytte maskinen i omgivelser med brand- og eksplosionsfare.Det er forbudt at benytte uoriginalt udstyr og udstyr, som ikke er beregnet specifikt til den pågældende model.Det er forbudt at ændre maskinen. Eventuelle ændringer medfører bortfald af konformitetserklæringen og fritager producenten for civil- og strafferetsligt ansvar.

2.4 Hovedkomponenter

B1 Justerbar strålespidsB2 LanseB3 Pistol med sikkerhedsgrebB4 Ledning med stikB5 HøjtryksslangeB6 Beholder til rengøringsmiddel (hvis monteret)

2.4.1 Tilbehør (hvis omfattet af leveringen - se fig. 1).

C1 Værktøj til rengøring af strålespidsC2 Kit med roterende dyseC3 Håndtag C4 BørsteC5 Slangetromle

2.5 Sikkerhedsanordninger

Advarsel - fare! Sikkerhedsventilens kalibrering må ikke ændres.- Sikkerheds- og trykbegrænsningsventil. Sikkerhedsventilen fungerer også som trykbegrænsningsventil.Når pistolen lukkes, åbnes ventilen og vandet recirkuleres gen-nem pumpeåbningen.- Sikkerhedsgreb (D): Hindrer utilsigtet tænding af vandstrålen.

Advarsel - fare! Maskinen skal være frakoblet i forbindelse med installation og montering.Se fig. 2 vedrørende rækkefølgen i forbindelse med montering.

3.2 Montering af roterende dyse

(hvor den forefindes) Vaskekraften øges, hvis man anvender kittet med den roterende dyse.

3.3 Tilslutning af strøm

Advarsel - fare! Kontrollér, at stikkontaktens netspænding og fre-kvens (V/Hz) svarer til angivelserne på maskinens data-plade (fig. 2). Slut maskinen til en strømforsyningslinie med jordforbindelse og jordfejlsafbryder (30 mA), som afbryder forsyningen i tilfælde af kortslutning.

3.3.1 Brug af forlængerledninger

Brug forlængerledninger med beskyttelsesgrad IPX5.Forlængerledningernes tværsnit skal være proportionalt med længden, dvs. jo længere forlængerledningerne er, jo større skal tværsnittet være. Se tabel I.

3.4 Tilslutning til vandforsyning

I henhold til de gældende standarder må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i forsyningsslangen installeres en ventil, der forhindrer tilbagestrømning og samtidigt muliggør dræning. Kontrollér, at slangen er forstærket og har en diameter på min. 13 mm.32 Dansk

4.1 Justering af strålespids (hvis dette er muligt)

Drej den justerbare strålespids (E) for at justere vandstrålen.

4.2 Justering af rengøringsmiddel (hvis dette er muligt)

Drej på regulatoren (F) for at justere mængden af det spredte rengøringsmiddel.

4.3 Justering af spredning af rengøringsmiddel

Indstil den justerbare strålespids i pos. " " for at sprede rengø-ringsmidlet ved det korrekte tryk (hvis dette er muligt).

4.4 Justering af tryk (hvis dette er muligt)

Drej regulatoren (G) for at ændre arbejdstrykket. Trykket vises på manometeret (hvis monteret).

- Startanordning (H).Indstil startanordningen i pos. (1 ON) for at:a) starte motoren (på modeller uden TSS);b) forberede motoren til start (på modeller med TSS).Hvis startanordningen er udstyret med kontrollampe, skal den tændes.Hvis positionerne “low/high” findes, benyttes de til følgende:Low : rensning ved lavt trykHigh : rensning ved højt trykIndstil startanordningen i pos. (0 OFF) for at afbryde maskinen.Hvis startanordningen er udstyret med kontrollampe, skal den slukkes. - Styregreb for vandstråle (I). Advarsel - fare! Maskinen skal hvile på et robust og stabilt underlag i forbindelse med brug. Anbring maskinen som vist i fig. 4.

Advarsel - fare! Før maskinen startes, skal det kontrolleres, at den er tilsluttet vandforsyningen korrekt. Hvis man anvender maskinen uden vand, kan den beskadiges. Ventilationsristene må ikke tildækkes, når maskinen er i drift. I forbindelse med start første gang af de trefasede modeller til professionel brug skal maskinen kun startes kortvarigt for at kontrollere maskinens rotationsretning. Hvis motorens ventilator drejer mod uret, er det nødvendigt at ombytte to af de tre faser (L1, L2, L3) i stikket.1) Åben vandhanen helt.2) Løsn sikkerhedsgrebet (D).3) Hold pistolen åben i et par sekunder og start maskinen ved hjælp af startanordningen (1 ON).Modeller med TSS - På modeller med TSS med automatisk afbry-delse af forsyningen:- når pistolen lukkes, afbrydes den elektriske motor automatisk af det dynamiske tryk (fig. 4);- når pistolen åbnes, startes den elektriske motor automatisk af trykfaldet, og trykket genetableres herefter med en meget begrænset forsinkelse; - for at sikre en korrekt funktion i TSS anordningen må lukning og åbning af pistolen kun finde sted i intervaller på min. 4-5 sekunder.For undgå beskadigelse af maskinen må vand strålen ikke afbrydes i mere end 10 minutter, når maskinen er i drift.

1) Indstil startanordningen i pos. (0 OFF).2) Åben pistolen og udlign trykket i slangerne.3) Fastspænd sikkerhedsgrebet (D).

1) Løsn sikkerhedsgrebet (D).2) Åben pistolen og fjern luften fra slangerne.3) Indstil startanordningen i pos. (1 ON).

1) Sluk for maskinen (0 OFF).2) Tag stikket ud af stikkontakten.3) Luk for vandhanen.4) Udled resttrykket i pistolen, indtil der ikke kommer mere vand ud af strålespidsen.5) Tøm beholderen til rengøringsmiddel.6) Fastspænd pistolens sikkerhedsgreb (D).

5.6 Påfyldning og brug af rengøringsmiddel

Den justerbare strålespids skal være placeret i pos. " " (hvis dette er muligt). Fyld beholderen med rengøringsmiddel med høj biologisk ned- brydelighed.

5.7 Anbefalet fremgangsmåde ved korrekt rensning med

maskinen Opløs snavset ved at påføre rengøringsmiddel blandet med vand på den tørre overflade. På lodrette flader arbejder man nedefra og opefter. Lad rengø- ringsmidlet virke i 1-2 minutter, men lad ikke overfladen tørre ud. Anvend derefter højtryksstrålen, idet De holder dysen i en afstand på mindst 30 cm fra overfladen og arbejder nedefra og opefter. Lad ikke vandet løbe over overflader, der ikke er vasket.

VEDLIGEHOLDELSE FIG. 5 De former for vedligeholdelse, som ikke er beskrevet i dette kapitel, skal udføres ved et autoriseret servicecenter. Advarsel - fare! Træk stikket ud af stikkontakten inden udførelse af indgreb i maskinen.

6.1 Rengøring af strålespids

1) Tag lansen af pistolen.2) Fjern eventuelt snavs fra hullet i strålespidsen ved hjælp af værktøjet (C1).

6.2 Rengøring af filter

Rens sugefilteret (L) og filteret til rengøringsmiddel, hver gang maskinen har været i brug i 50 timer.

6.3 Udløsning af motor (hvis dette er muligt)

I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).

6.4 Opbevaring for vinter

Lad maskinen køre med ikke tærende eller giftig frostvæske, før maskinen sættes til opbevaring for vinteren.33Dansk

FEJLFINDING Problem Mulig årsag Forslag Pumpen kører ikke med det fore- skrevne tryk. Den roterende dyse er slidt. Udskift den roterende dyse. Vandfilteret er snavset. Rens filteret (fig. 5). Vandforsyningen er utilstrækkelig. Åben vandhanen helt. Der suges luft ind i systemet. Kontrollér forsyningskoblingerne. Luft i pumpen. Sluk for maskinen og brug pistolen, indtil der kommer en konstant strøm af vand. Tænd derefter. Den justerbare strålespids er forkert justeret. Drej den justerbare strålespids (E) (+) (fig. 3). Pumpen har trykforskelle. Vand suges ind fra ekstern beholder. Forbind maskinen til vandforsyningen. Vandtemperaturen er for høj ved forsyningen. Nedsæt temperaturen. Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). Motoren ”brummer” men starter ikke. For lav spænding ved forsyningen. Kontrollér, at stikkontaktens spænding svarer til angivel- serne på datapladen (fig. 2). Spændingstab på grund af forlængerledning. Kontrollér forlængerledningens karakteristika. maskinen har stået uvirksom længe. Ret henvendelse til et autoriseret servicecenter. Problemer med TSS anordningen. Ret henvendelse til et autoriseret servicecenter. Den elektriske motor starter ikke. Spændingssvigt. Kontrollér, at stikket er korrekt indsat i stikkontakten, og at der er spænding (*). Problemer med TSS anordningen. Ret henvendelse til et autoriseret servicecenter. Maskinen har stået uvirksom længe. Løsn motoren ved at stikke værktøjet (L) gennem det bageste hul (til modeller, der er forberedt hertil)(fig. 5). Der drypper vand. Slidte pakninger. Få pakningerne udskiftet ved et autoriseret servicecenter. Støj. Vandtemperaturen er for høj. Nedsæt temperaturen (se de tekniske specifikationer). Der drypper olie. Slidte pakninger. Ret henvendelse til et autoriseret servicecenter. Kun modeller med TSS: Maskinen starter selv med lukket pistol. Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). Tætningsfejl i højtrykssystemet eller i pumpens hydrauliske kredsløb. Ret henvendelse til et autoriseret servicecenter. Kun modeller med TSS: Der kommer ikke vand ud, når pistolen åbnes (forsyningsslangen er tilsluttet). Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5). Hvis motoren standser under drift og ikke genstarter, er det nødvendigt at vente 2-3 minutter inden motoren startes på ny (udløsning af motorsikring). Ret henvendelse til det autoriserede servicecenter, hvis fejlen opstår gentagne gange.34 Norsk
