ПОСІБНИК КОРИСТУВАЧА HW131 MAKITA

Перед тим, як встановлювати/використовувати пристрій для миття, уважно прочитайте цей посібник, звертаючи особливу увагу на ІНСТРУКЦІЇ З БЕЗПЕКИ3

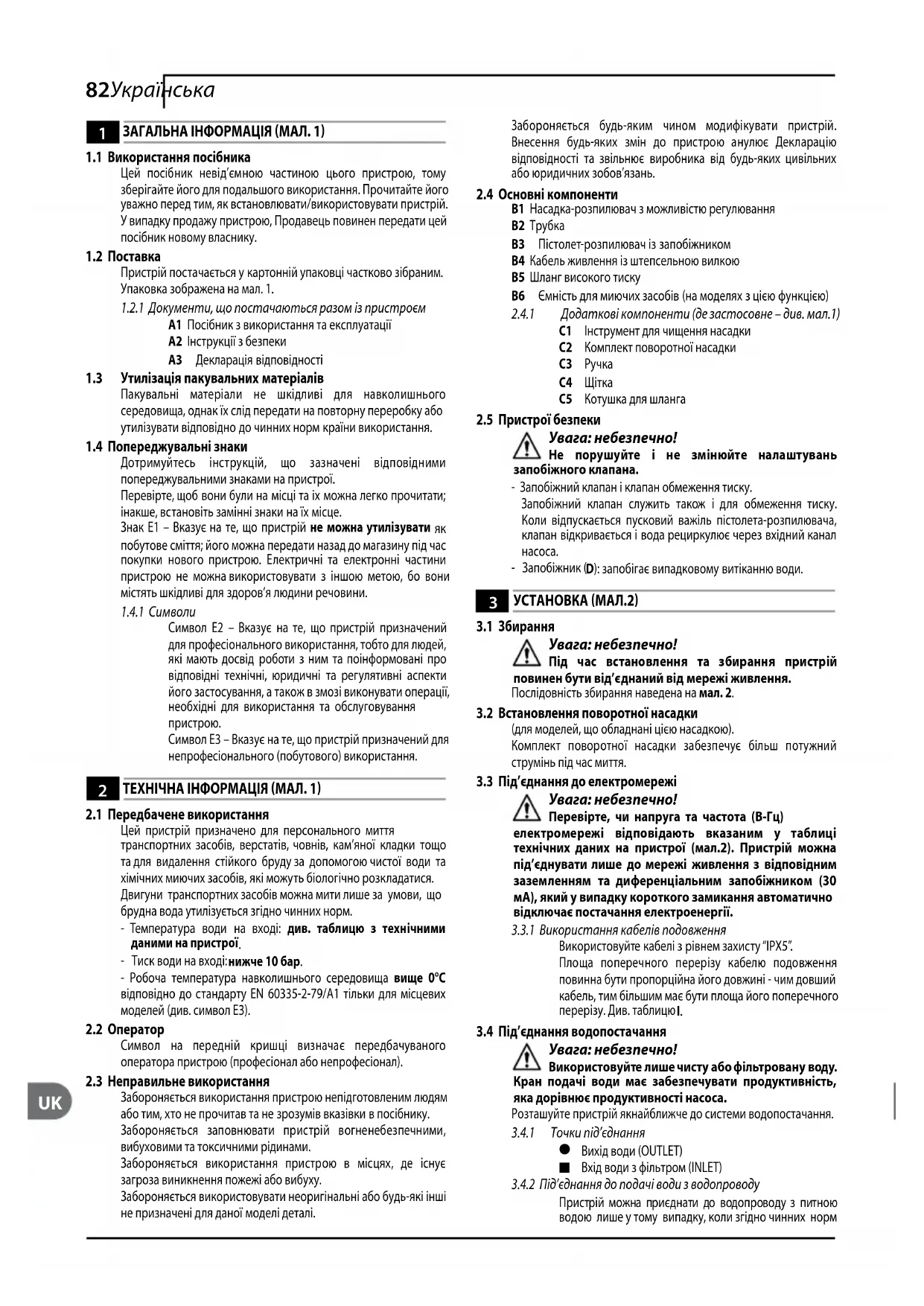

ЗАГАЛЬНА ІНФОРМАЦІЯ МАЛ. 1

1.1 Використання посібника

Цей посі бник невід’ємною частиною цього пристрою, тому зберігайте його для подальшого використання. Прочитайте його уважно перед тим, як встановлювати/використовувати пристрій. У випадку продажу пристрою, Продавець повинен передати цей посібник новому власнику.

Пристрій постачається у картонній упаковці частково зібраним. Упаковка зображена на мал. 1.

1.2.1 Документи, що постачаються разом із пристроєм

A1 Посібник з використання та експлуатаціїA2 Інструкції з безпеки A3 Декларація відповідності

1.3 Утилізація пакувальних матеріалів

Пакувальні матеріали не шкідливі для навколишнього середовища, однак їх слід передати на повторну переробку або утилізувати відповідно до чинних норм країни використання.

1.4 Попереджувальні знаки

Дотримуйтесь інструкцій, що зазначені відповідними попереджувальними знаками на пристрої. Перевірте, щоб вони були на місці та іх можна легко прочитати; інакше, встановіть замінні знаки на їх місце. Знак E1 – Вказує на те, що пристрій не можна утилізувати

побутове сміття; його можна передати назад до магазину під час покупки нового пристрою. Електричні та електронні частини пристрою не можна використовувати з іншою метою, бо вони містять шкідливі для здоров’я людини речовини.

Символ E2 – Вказує на те, що пристрій призначений для професіонального використання, тобто для людей, які мають досвід роботи з ним та поінформовані про відповідні технічні, юридичні та регулятивні аспекти його застосування, а також в змозі виконувати операції, необхідні для використання та обслуговування пристрою.Символ E3 – Вказує на те, що пристрій призначений для непрофесіонального (побутового) використання.

ТЕХНІЧНА ІНФОРМАЦІЯ МАЛ. 1

2.1 Передбачене використання

Цей пристрій призначено для персонального миття транспортних засобів, верстатів, човнів, кам’яної кладки тощо та для видалення стійкого бруду за допомогою чистої води та хімічних миючих засобів, які можуть біологічно розкладатися. Двигуни транспортних засобів можна мити лише за умови, що брудна вода утилізується згідно чинних норм. - Температура води на вході: див. таблицю з технічними даними на пристрої - Тиск води на вході: нижче 10 бар. - Робоча температура навколишнього середовища вище 0°C відповідно до стандарту EN 60335-2-79/A1 тільки для місцевих моделей (див. символ Е3).

Символ на передній кришці визначає передбачуваного оператора пристрою (професіонал або непрофесіонал).

2.3 Неправильне використання

Забороняється використання пристрою непідготовленим людям або тим, хто не прочитав та не зрозумів вказівки в посібнику. Забороняється заповнювати пристрій вогненебезпечними, вибуховими та токсичними рідинами. Забороняється використання пристрою в місцях, де існує загроза виникнення пожежі або вибуху. Забороняється використовувати неоригінальні або будь-які інші не призначені для даної моделі деталі. Забороняється будь-яким чином модифікувати пристрій. Внесення будь-яких змін до пристрою анулює Декларацію відповідності та звільнює виробника від будь-яких цивільних або юридичних зобов’язань.

2.4 Основні компоненти

B1 Насадка-розпилювач з можливістю регулюванняB2 Трубка B3 Пістолет-розпилювач із запобіжником B4 Кабель живлення із штепсельною вилкоюB5 Шланг високого тиску B6 Ємність для миючих засобів (на моделях з цією функцією)

2.4.1 Додаткові компоненти (де застосовне – див. мал.1)

C1 Інструмент для чищення насадкиC2 Комплект поворотної насадкиC3 РучкаC4 ЩіткаC5 Котушка для шланга

2.5 Пристрої безпеки

Увага: небезпечно! Не порушуйте і не змінюйте налаштувань запобіжного клапана.- Запобіжний клапан і клапан обмеження тиску. Запобіжний клапан служить також і для обмеження тиску. Коли відпускається пусковий важіль пістолета-розпилювача, клапан відкривається і вода рециркулює через вхідний канал насоса.- Запобіжник ( D): запобігає випадковому витіканню води.

Увага: небезпечно! Під час встановлення та збирання пристрій повинен бути від’єднаний від мережі живлення. Послідовність збирання наведена на мал. 2.

3.2 Встановлення поворотної насадки

(для моделей, що обладнані цією насадкою). Комплект поворотної насадки забезпечує більш потужний струмінь під час миття.

3.3 Під’єднання до електромережі

Увага: небезпечно! Перевірте, чи напруга та частота (В-Гц) електромережі відповідають вказаним у таблиці технічних даних на пристрої (мал.2). Пристрій можна під’єднувати лише до мережі живлення з відповідним заземленням та диференціальним запобіжником (30 мА), який у випадку короткого замикання автоматично відключає постачання електроенергії.

3.3.1 Використання кабелів подовження

Використовуйте кабелі з рівнем захисту “IPX5”. Площа поперечного перерізу кабелю подовження повинна бути пропорційна його довжині - чим довший кабель, тим більшим має бути площа його поперечного перерізу. Див. таблицю I.

3.4 Під’єднання водопостачання

Увага: небезпечно! Використовуйте лише чисту або фільтровану воду. Кран подачі води має забезпечувати продуктивність, яка дорівнює продуктивності насоса.Розташуйте пристрій якнайближче до системи водопостачання.

3.4.1 Точки під’єднання

Вихід води (OUTLET) Вхід води з фільтром (INLET)

3.4.2 Під’єднання до подачі води з водопроводу

Пристрій можна приєднати до водопроводу з питною водою лише у тому випадку, коли згідно чинних норм83Українська

шланг подачі обладнано клапаном, що запобігає зворотному ходу води. Перевірте, чи шланг має посилену оболонку і його діаметр становить принаймні 13 мм.

ІНФОРМАЦІЯ ПРО РЕГУЛЮВАННЯ МАЛ.3

4.1 Регулювання насадки-розпилювача (для моделей з

Налаштовуючи насадку-розпилювач, можна регулювати потік води (E).

4.2 Регулювання подачі миючого засобу (на моделях з цією

Подача миючого засобу регулюється за допомогою регулятора (F).

4.3 Регулювання тиску миючого засобу

Встановіть насадку, що регулюється, в положення " ", щоб подача миючого засобу здійснювалась з належним тиском (на моделях з цією можливістю).

4.4 Регулювання тиску (на моделях з цією функцією)

Для регулювання робочого тиску використовується регулятор (G). Тиск показується на манометрі (якщо він встановлений).

ІНФОРМАЦІЯ ПРО ВИКОРИСТАННЯ ПРИСТРОЮ МАЛ.4

5.1 Засоби регулювання

- Пусковий пристрій (H).Встановіть пусковий перемикач у положення (ON/1) для того, щоб: a) запустити мотор (для моделей, які не обладнані модулем безпеки TSS).b) розблокувати мотор (для моделей, обладнаних модулем безпеки TSS). Якщо на пусковому пристрої є сигнальна лампа, вона повинна загорітися. Якщо є регулятор “low/high”, використовуйте його наступним чином:Low : миття під низьким тискомHigh : миття під високим тискомВстановіть пусковий перемикач у положення (OFF/0) для того, щоб вимкнути пристрій. Якщо на пусковому пристрої є сигнальна лампа, вона повинна потухнути. - Важіль регулювання струменю води (I). Увага: небезпечно! Під час роботи з пристроєм його необхідно розташувати як показано на (мал. 4) на твердій, стійкій

Увага: небезпечно! Перед тим, як увімкнути пристрій, перевірте, чи правильно під’єднано шланг подачі води. Використання пристрою без води пошкодить його. Під час використання пристрою не закривайте вентиляційні решітки. При роботі з трифазними моделями для професіонального використання при першому увімкненні спочатку запустіть пристрій лише на короткий час, щоб перевірити, чи в правильному напрямку обертається мотор. Якщо вентилятор мотора обертається проти годинникової стрілки, поміняйте два з трьох фазових дротів (L1, L2, L3) в електричному з’єднувачі. Пристрій може пошкодитись, якщо мотор обертатиметься проти годинникової стрілки.

1) Повністю відкрийте кран подачі води.

2) Звільніть запобіжник (

3) натисніть пусковий важіль пістолета-розпилювача на

декілька секунд і увімкніть пристрій за допомогою пускового перемикача (ON/1). Моделі, обладнані системою безпеки TSS - для моделей TSS із системою автоматичного відключення подачі потоку: - якщо відпустити пусковий важіль пістолета-розпилювача, динамічний тиск автоматично вимкне мотор (див. мал. 4);- якщо натиснути пусковий важіль пістолета-розпилювача, зменшення тиску автоматично увімкне мотор і тиск відновиться з незначною затримкою; - для того, щоб система TSS функціонувала належним чином, усі операції закривання та відкривання пістолета не слід здійснювати з інтервалом менш ніж 4-5 секунд. Щоб запобігти пошкодженню пристрою, під час роботи не вимикайте потік води на час більше 10 хвилин.

5.3 Вимкнення пристрою

1) Встановіть пусковий перемикач у положення (OFF/0).

2) Натисніть спусковий важіль пістолета-розпилювача, щоб

скинути залишковий тиск всередині шлангів.3) Поставте пістолет на запобіжник (D).

5.4 Повторний запуск

1) Звільніть запобіжник (D).

2) Натисніть спусковий важіль пістолета-розпилювача, щоб

випустити залишкове повітря всередині шлангів.

3) Встановіть пусковий перемикач у положення (ON/1).

1) Вимкніть пристрій (OFF/0).2) Витягніть вилку з розетки.3) Закрийте кран подачі води.

4) Скиньте залишковий тиск, натискаючи важіль пістолета, доки

вся вода не витече з насадки-розпилювача.

5) Злийте залишки з ємності для миючих засобів.

6) Поставте пістолет на запобіжник (D).

5.6 Заправлення та використання миючого засобу

При використанні миючого засобу насадку, що регулюється, необхідно встановити в положення " " (для моделей, які обладнані насадкою). Заповніть ємність миючим засобом, що швидко розчиняється.

5.7 Рекомендації для правильного миття

Нанесіть миючий засіб, розведений у воді, на ще суху поверхню, щоб розчинити таким чином бруд.На вертикальних поверхнях слід обробляти бруд знизу догори. Залишіть миючий засіб на 1-2 хвилини, але не дайте поверхні висохнути. Починаючи працювати знизу, скеруйте струмінь високого тиску на поверхню з відстані щонайменше 30 см. Намагайтеся запобігти стіканню води на немиті ділянки поверхні.

ОБСЛУГОВУВАННЯ МАЛ.5 Усі операції обслуговування, не згадані у цьому розділі, повинні здійснюватися уповноваженим Центром продажу та обслуговування. Увага: небезпечно! Перед виконанням будь-яких робіт із обслуговування пристрою обов’язково виймайте штепсель кабелю живлення з розетки.

6.1 Чищення насадки-розпилювача

1) Від’єднайте насадку-розпилювач від трубки.

2) Почистіть отвори розпилювача від бруду за допомогою

Всмоктуючий фільтр (L) та фільтр миючих засобів слід чистити після кожних 50 годин роботи.

6.3 Розблокування мотора (на моделях з цією функцією)

У разі тривалих зупинок у роботі утворення вапняних відкладень може призвести до заклинювання мотора. Щоб розблокувати мотор, проверніть ведучий вал за допомогою інструмента (M).

6.4 Зберігання під час холодного сезону

Перед тим, як помістити пристрій на зимове зберігання, обробіть його з використанням некорозивного і нетоксичного антифризу.84 Українська

УСУНЕННЯ НЕСПРАВНОСТЕЙ Проблема Можливі причини Вирішення Насос не досягає рівня робочого

Зношена насадка-розпилювач Замінити насадку-розпилювач Забруднення фільтра води Почистити фільтр (мал.5) Низький тиск подачі води Повністю відкрити кран подачі води Всмоктування повітря в систему Перевірити щільність під’єднання шлангів Повітря в насосі Вимкніть пристрій. Продовжуйте натискати і відпускати пусковий важіль пістолета, доки вода не почне поступати рівним потоком. Увімкніть пристрій знову Неправильне положення регульованої насадки- розпилювача Поверніть регульовану насадку-розпилювач ( E) (+) (мал.3) Під час використання падає тиск Забір води відбувається із зовнішнього резервуара Під’єднайте пристрій до водопроводу Надто гаряча вода на вході Зменште температуру Насадка-розпилювач засмічена Почистіть насадку-розпилювач (мал.5) Мотор гуде, але не запускається Недостатнє живлення Перевірте, чи напруга в мережі живлення відповідає специфікації в таблиці на пристрої (мал.2) Втрата напруги у зв’язку з використанням кабелю

Перевірте характеристики кабелю подовження Пристрій протягом довгого часу не використовувався Зверніться у найближчий уповноважений сервісний

Проблеми з модулем TTS Зверніться у найближчий уповноважений сервісний центр Мотор не запускається Немає електроенергії Перевірте, чи штепсельна вилка повністю вставлена в розетку, а також чи є напруга в мережі (*) Проблеми з модулем TTS Зверніться у найближчий уповноважений сервісний центр Пристрій протягом довгого часу не використовувався За допомогою інструмента ( L) розблокуйте мотор через отвір на задній частині пристрою (для моделей, які мають такий отвір) (мал.5) Витікання води Зношені ущільнюючі прокладки Зверніться у найближчий уповноважений сервісний центр для заміни прокладок Пристрій голосно гуде Надто гаряча вода Зменште температуру (див. технічні дані) Витікання мастила Зношені ущільнюючі прокладки Зверніться у найближчий уповноважений сервісний центр Лише для версій із модулем TTS: мотор запускається навіть тоді, коли пусковий важіль пістолета не натиснено Насадка-розпилювач засмічена Почистіть насадку-розпилювач (мал.5) Дефект герметичності у системі високого тиску або гідравлічному ланцюгу насоса Зверніться у найближчий уповноважений сервісний

Лише для версій із модулем TTS: коли пусковий важіль пістолета натиснуто, вода не подається (шланг подачі води під’єднано) Насадка-розпилювач засмічена Почистіть насадку-розпилювач (мал.5) Якщо мотор запускається, але не запускається повторно під час роботи, почекайте 2-3 хвилини, а потім повторіть процедуру запуску (спрацював запобіжник перевантаження). Якщо це трапиться ще раз, зверніться до найближчого уповноваженого сервісного центра.8586 Int. Cod. 90718 - LZ87
