KASUTUSJUHEND HW131 MAKITA

Lugege see kasutusjuhend enne survepesuri töökorda seadmist/kasutamist hoolega läbi, pöörates erilist tähelepanu OHUTUSNÕUETELE

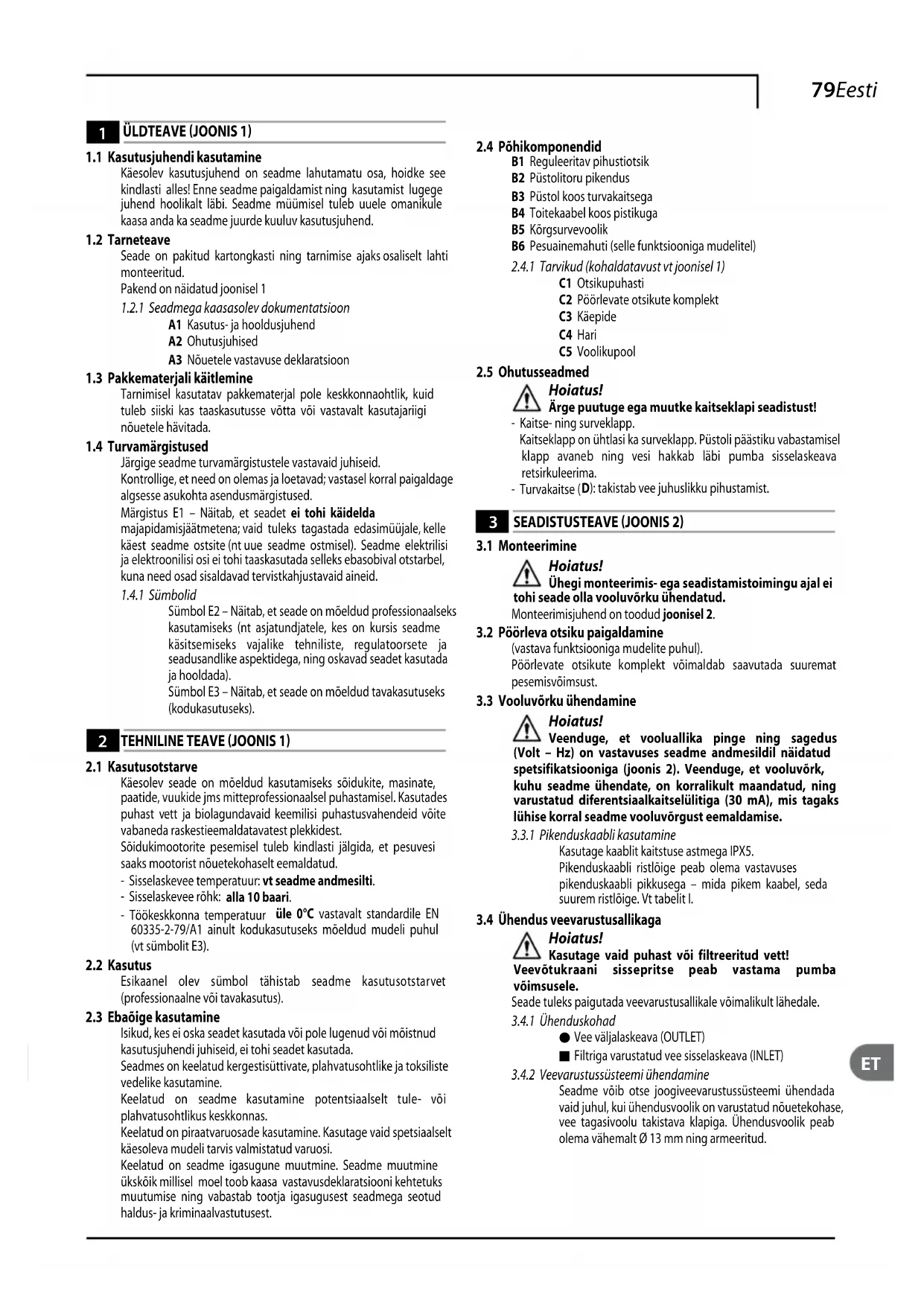

1.1 Kasutusjuhendi kasutamine

Käesolev kasutusjuhend on seadme lahutamatu osa, hoidke see kindlasti alles! Enne seadme paigaldamist ning kasutamist lugege juhend hoolikalt läbi. Seadme müümisel tuleb uuele omanikule kaasa anda ka seadme juurde kuuluv kasutusjuhend.

Seade on pakitud kartongkasti ning tarnimise ajaks osaliselt lahti monteeritud.Pakend on näidatud joonisel 1

1.2.1 Seadmega kaasasolev dokumentatsioon

A1 Kasutus- ja hooldusjuhendA2 OhutusjuhisedA3 Nõuetele vastavuse deklaratsioon

1.3 Pakkematerjali käitlemine

Tarnimisel kasutatav pakkematerjal pole keskkonnaohtlik, kuid tuleb siiski kas taaskasutusse võtta või vastavalt kasutajariigi nõuetele hävitada.

1.4 Turvamärgistused

Järgige seadme turvamärgistustele vastavaid juhiseid.Kontrollige, et need on olemas ja loetavad; vastasel korral paigaldage algsesse asukohta asendusmärgistused.Märgistus E1 – Näitab, et seadet ei tohi käidelda majapidamisjäätmetena; vaid tuleks tagastada edasimüüjale, kelle käest seadme ostsite (nt uue seadme ostmisel). Seadme elektrilisi ja elektroonilisi osi ei tohi taaskasutada selleks ebasobival otstarbel, kuna need osad sisaldavad tervistkahjustavaid aineid.

Sümbol E2 – Näitab, et seade on mõeldud professionaalseks kasutamiseks (nt asjatundjatele, kes on kursis seadme käsitsemiseks vajalike tehniliste, regulatoorsete ja seadusandlike aspektidega, ning oskavad seadet kasutada ja hooldada).Sümbol E3 – Näitab, et seade on mõeldud tavakasutuseks (kodukasutuseks).

Käesolev seade on mõeldud kasutamiseks sõidukite, masinate, paatide, vuukide jms mitteprofessionaalsel puhastamisel. Kasutades puhast vett ja biolagundavaid keemilisi puhastusvahendeid võite vabaneda raskestieemaldatavatest plekkidest. Sõidukimootorite pesemisel tuleb kindlasti jälgida, et pesuvesi saaks mootorist nõuetekohaselt eemaldatud.- Sisselaskevee temperatuur: vt seadme andmesilti.- Sisselaskevee rõhk: alla 10 baari.- Töökeskkonna temperatuur üle 0°C vastavalt standardile EN 60335-2-79/A1 ainult kodukasutuseks mõeldud mudeli puhul (vt sümbolit E3).

Esikaanel olev sümbol tähistab seadme kasutusotstarvet (professionaalne või tavakasutus).

2.3 Ebaõige kasutamine

Isikud, kes ei oska seadet kasutada või pole lugenud või mõistnud kasutusjuhendi juhiseid, ei tohi seadet kasutada.Seadmes on keelatud kergestisüttivate, plahvatusohtlike ja toksiliste vedelike kasutamine. Keelatud on seadme kasutamine potentsiaalselt tule- või plahvatusohtlikus keskkonnas.Keelatud on piraatvaruosade kasutamine. Kasutage vaid spetsiaalselt käesoleva mudeli tarvis valmistatud varuosi.Keelatud on seadme igasugune muutmine. Seadme muutmine ükskõik millisel moel toob kaasa vastavusdeklaratsiooni kehtetuks muutumise ning vabastab tootja igasugusest seadmega seotud haldus- ja kriminaalvastutusest.

B1 Reguleeritav pihustiotsikB2 Püstolitoru pikendusB3 Püstol koos turvakaitsegaB4 Toitekaabel koos pistikugaB5 KõrgsurvevoolikB6 Pesuainemahuti (selle funktsiooniga mudelitel)

2.4.1 Tarvikud (kohaldatavust vt joonisel 1)

C1 OtsikupuhastiC2 Pöörlevate otsikute komplektC3 KäepideC4 HariC5 Voolikupool

Hoiatus! Ärge puutuge ega muutke kaitseklapi seadistust!- Kaitse- ning surveklapp. Kaitseklapp on ühtlasi ka surveklapp. Püstoli päästiku vabastamisel klapp avaneb ning vesi hakkab läbi pumba sisselaskeava retsirkuleerima.- Turvakaitse (D): takistab vee juhuslikku pihustamist.

Hoiatus! Ühegi monteerimis- ega seadistamistoimingu ajal ei tohi seade olla vooluvõrku ühendatud.Monteerimisjuhend on toodud joonisel 2.

3.2 Pöörleva otsiku paigaldamine

(vastava funktsiooniga mudelite puhul). Pöörlevate otsikute komplekt võimaldab saavutada suuremat pesemisvõimsust.

3.3 Vooluvõrku ühendamine

Hoiatus! Veenduge, et vooluallika pinge ning sagedus (Volt – Hz) on vastavuses seadme andmesildil näidatud spetsifikatsiooniga (joonis 2). Veenduge, et vooluvõrk, kuhu seadme ühendate, on korralikult maandatud, ning varustatud diferentsiaalkaitselülitiga (30 mA), mis tagaks lühise korral seadme vooluvõrgust eemaldamise.

3.3.1 Pikenduskaabli kasutamine

Kasutage kaablit kaitstuse astmega IPX5.Pikenduskaabli ristlõige peab olema vastavuses pikenduskaabli pikkusega – mida pikem kaabel, seda suurem ristlõige. Vt tabelit I.

3.4 Ühendus veevarustusallikaga

Hoiatus! Kasutage vaid puhast või filtreeritud vett! Veevõtukraani sissepritse peab vastama pumba võimsusele.Seade tuleks paigutada veevarustusallikale võimalikult lähedale.

Vee väljalaskeava (OUTLET) Filtriga varustatud vee sisselaskeava (INLET)

3.4.2 Veevarustussüsteemi ühendamine

Seadme võib otse joogiveevarustussüsteemi ühendada vaid juhul, kui ühendusvoolik on varustatud nõuetekohase, vee tagasivoolu takistava klapiga. Ühendusvoolik peab olema vähemalt Ø 13 mm ning armeeritud.80 Eesti

4.1 Pihustiotsiku reguleerimine (vastava funktsiooniga mudelite

puhul) Veejuga saab reguleerida otsiku (E) abil.

4.2 Pesuaine juurdevool (vastava funktsiooniga mudelite puhul)

Pesuaine juurdevoolu reguleeritakse regulaatori (F) abil.

4.3 Pesuaine rõhu reguleerimine

Pesuaine doseerimiseks õige rõhu all (vastava funktsiooniga mudelite puhul) seadke kohandatav otsik asendisse " ".

4.4 Rõhu reguleerimine (vastava funktsiooniga mudelite puhul)

Töörõhu reguleerimiseks kasutatakse regulaatorit (G). Rõhku saate vaadata sisseehitatud rõhumõõturilt.

- Käivituslüliti (H).Keerates lüliti asendisse (ON/1):a) käivitate mootori (TSS-ita (täieliku katkestussüsteemita) mudelid);b) võimaldate mootori käivitumise (TSS-iga varustatud mudelid).Kui käivitusseadmel on signaal-lamp, peaks see süttima.Kui saadaval on seaded “low/high”, kasutage neid järgmiselt:Low : madalsurvepesuHigh : kõrgsurvepesuSeadme väljalülitamiseks seadke käivitusseadme lüliti asendisse (OFF/0).Kui käivitusseadmel on signaal-lamp, peaks see kustuma. - Veejoa kontrollkang (I). Hoiatus! Töötamise ajal peab pesur paiknema tugeval ja kindlal alusel, nagu näidatud joonisel 4.

Hoiatus! Enne seadme käivitamist kontrollige, et voolik oleks kindlalt ühendatud. Seadme töötamine ilma veeta kahjustab seadet. Ärge katke töötava seadme ventilatsiooniavasid.Professionaalseks kasutuseks mõeldud kolmefaasiliste mudelite esimesel kasutuskorral käivitage pesur esmalt lühikeseks ajaks, et kontrollida, kas mootor keerleb õiges suunas. Kui mootori ventilaator keerleb vastupäeva, vahetage elektripistiku kolmest faasitraadist (L1, L2, L3) kaks.Mootori käitamine vastupäeva kahjustab pesurit.1) Avage veevõtukraan lõpuni.2) Vabastage turvakaitse (D).3) Enne töö alustamist hoidke püstoli päästikut paar sekundit all ning käivitage siis seade lülitist (ON/1).TSS (täieliku katkestussüsteemiga) mudelid - automaatse vee juurdevoolu katkestussüsteemiga TSS mudelid:- kui vabastate püstoli päästiku, põhjustab muutuv rõhk mootori automaatse peatumise (vt joonis 4

- kui surute püstoli päästikut, põhjustab rõhu automaatne langus mootori käivitumise ning rõhk taastub mõne hetkega;- kui TSS töötab korralikult, peaks püstoli päästiku vabastamine ja surumine toimima vähem kui 4-5 sekundiga.Hoidmaks ära seadme võimalikke kahjustusi, ärge peatage töötava seadme veejuga korraga rohkem kui 10 minutiks.

5.3 Seadme väljalülitamine

1) Keerake lüliti asendisse (OFF/0).

2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud

2) Suruge püstoli päästikule ning vabastage voolikutesse jäänud

3) Keerake lüliti tagasi asendisse (ON/1).

1) Lülitage seade välja (OFF/0).2) Eemaldage pistik vooluvõrgust.3) Sulgege veevõtukraan.4) Vabastage püstolisse jäänud õhk, kuni ka otsik on veest tühi.5) Tühjendage pesuainemahuti.6) Kinnitage turvakaitse (D).

5.6 Pesuaine kasutamine ja mahuti täitmine

Pesuaine kasutamisel peab reguleeritav otsik olema seatud asendisse " " (vastava funktsiooniga mudelite puhul).Täitke mahuti tugeva lagundava toimega pesuainega.

5.7 Soovitatav pesemisprotseduur

Eemaldage mustus, kandes vees lahustatud pesuaine kuivale pinnale.Vertikaalsete pindade pesemisel alustage puhastamist alt servast ja liikuge ülespoole. Laske pesuainel 1–2 minutit toimida, kuid jälgige, et pind ei kuivaks. Ka survejoaga pesemist alustage alt servast. Pesemiskaugus peab olema vähemalt 30 cm. Jälgige, et loputusvesi ei uhuks üle veel pesemata pindu.

HOOLDAMINE JOONIS 5 Käesolevas peatükis mitteloetletud hooldustoiminguid võivad teostada vaid selleks volitatud müügi- ja hoolduskeskused. Hoiatus! Enne seadme hooldamist veenduge, et pistik on vooluvõrgu pesast eemaldatud.

6.1 Otsiku puhastamine

1) eemaldage püstolitoru pikenduselt otsik.2) puhastage puhasti (C1) abil otsikuava.

6.2 Filtri puhastamine

Vaakumfiltrit (L) ja pesuainefiltrit tuleb puhastada pärast iga 50 töötundi.

6.3 Mootori ummistuse eemaldamine (vastava funktsiooniga

mudelite puhul) Pikema hoiustamise ajal võivad katlakivijäägid põhjustada mootori kinnikiilumise. Katlakiviummistuse eemaldamiseks pöörake veovõlli tööriistaga (M).

6.4 Pikem hoiustamine

Enne seadme talveks hoiustamist töödelge seda roostevastase mittetoksilise antifriisiga.81Eesti

TÕRKEOTSING Probleem Võimalikud põhjused Kõrvaldamine Pumbas puudub tööks vajalik surve Pihustiotsik on kulunud Paigaldage uus otsik Veefilter on ummistunud Puhastage filter (joonis 5) Veevarustusallika surve on liiga madal Keerake veekraan lõpuni lahti Süsteemi on sattunud õhk Kontrollige vooliku ühendusi Pumbas on õhk Lülitage seade välja ning klõpsutage püstoli päästikut, kuni vesi hakkab voolama ühtlase joana. Lülitage seade uuesti sisse Reguleeritav pihustiotsik pole korralikult paigaldatud Pöörake reguleeritavat pihustiotsikut (E) (+) (joonis 3) Rõhk langeb seadme töötamise ajal Vett võetakse mahutist Ühendage seade veevarustussüsteemiga Vesi on liiga kuum Kasutage jahedamat vett Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5) Mootor “uriseb”, kuid ei käivitu Puudulik toide Kontrollige, et vooluvõrgu pinge vastab seadme andmesildil näidatud spetsifikatsioonile (joonis 2) Pikenduskaabli kasutamisest tingitud pingelangus Veenduge pikenduskaabli sobivuses Seadet pole pikka aega kasutatud Võtke ühendust lähima volitatud hoolduskeskusega Viga on seotud TSS-i seadmega Võtke ühendust lähima volitatud hoolduskeskusega Mootor ei käivitu Toide puudub Kontrollige voolu olemasolu vooluvõrgus, ning et pistik oleks korralikult pesas (*) Viga on seotud TSS-i seadmega Võtke ühendust lähima volitatud hoolduskeskusega Seadet pole pikka aega kasutatud Vabastage kinnikiilunud mootor kruvikeeraja (L) abil läbi seadme tagaküljel paikneva augu (kui teie mudelil see on) (joonis 5) Seadmest lekib vett Tihendid on kulunud Laske lähimas volitatud hoolduskeskuses paigaldada uued tihendid Pesur “müriseb” Vesi on liiga kuum Kasutage jahedamat vett (vt tehnilisi andmeid) Seadmest lekib õli Tihendid on kulunud Võtke ühendust lähima volitatud hoolduskeskusega Vaid TSS mudelitel: mootor käivitub ka siis, kui püstoli päästik on vabastatud Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5) Kõrgsurvesüsteem või pumba hüdrosüsteem pole veekindel Võtke ühendust lähima volitatud hoolduskeskusega Vaid TSS mudelitel: püstoli päästiku vajutamisel ei tule vett (veevoolik on ühendatud) Pihustiotsik on ummistunud Puhastage pihustiotsik (joonis 5) Kui mootor käivitub, kuid töötamise ajal pole võimalik seda taaskäivitada, oodake enne käivitusprotseduuri kordamist 2–3 minutit (ülekoormuskatkesti on välja lülitatud). Kui probleem kordub, pöörduge lähima volitatud hoolduskeskuse poole.82 Українська
