BRUKSANVISNING HW131 MAKITA

Vaskekraften oges, his man anvender kittet med den roterende dyse.

3.4 Tilslutting til vandforsyning

Advarsel -fare!

Low: rennsing ved lavit tryk

High:rensningvedhojttryk

Indstil startanordningen i pos. (0 OFF) for at afbryde maskinen.

Maskinen skal hvile pa et robust og stabilt underlag i

forbindelse med brug. Anbring maskinen som vist i fig. 4.

5.2 Start

Adversel-fare!

De former for vedligeholdelse, som ikke er beskrevet i dette kapitel, skal udføres ved et autoriseret servicecenter.

Advarsel-fare!

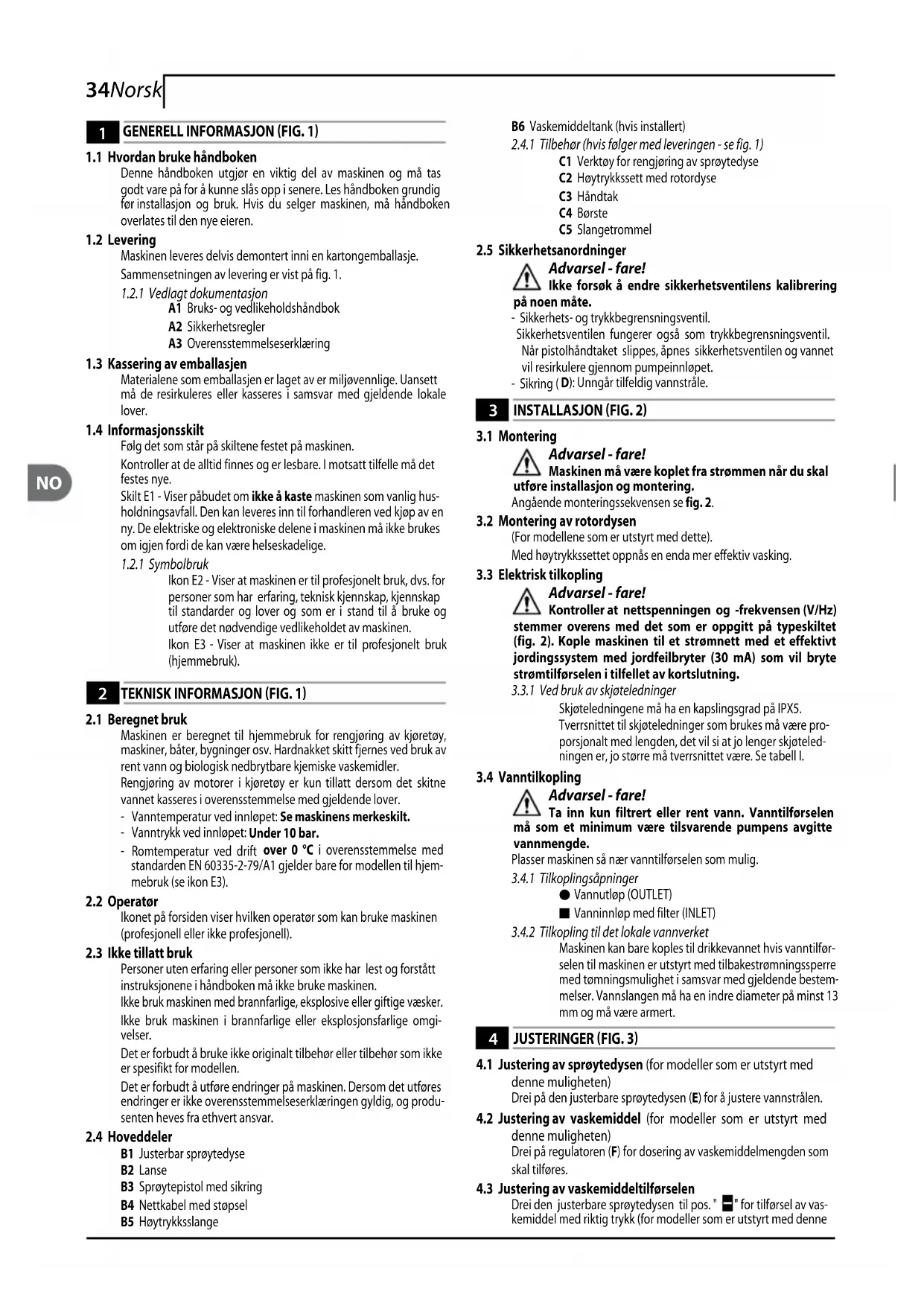

1.1 Hyordan brukehandboken

Denne handboken utgjør en viktig del av maskinen og ma tas godt vare pa for á kunne slás opp i senere. Les handboken grundig För installasjon og bruk. Hvis du selger maskinen, ma handboken overlates til den nye eieren.

1.2 Levering

Maskinen leveres delvis demontert inni en kartongemballasje.

Sammensetningen av levering er vist pa fig. 1.

1.2.1 Vedlaqt dokumentasjon

A1 Bruks- og vedlikeholdshandbok
A2 Sikkerhetsregler
A3 Overensstammelseserklaering

1.3 Kassering av emballasjen

Materialene som emballasjen er laget av er miljovennlige. Uansett ma de resirkuleres aller kasseres i samsvar med gjeldende lokale lover.

1.4 Informasjonsskilt

Kontroller at de alltid finnes og er lesbare. I motsatt tilfelle ma det festes nye.

Skilt E1 - Viser pabudet om seksa kaste maskinen som vanlig husholdningsavfall. Den kan leveres inn til forhandleren ved kjop av en ny. De elektriske og elektroniske delene i maskinen ma ikke brukes om igjen fordi de kan=vare helseskadelige.

1.2.1 Symbolbruk

Ikon E2 - Viser at maskinen er til profesjonelt bruk, dvs. for personer som har erfaring, teknisk kjennskap, kjennskap til standarder og lover og som er i stand til a bruke og utfore det nadvendige vedlikeholdet av maskinen.

Ikon E3 - Viser at maskinen/DD er til profesjonelt bruk (hjemmebruk).

2 TEKNISK INFORMASJON (FIG.1)

2.1 Beregnet bruk

Maskinen er beregnet til hjemmebruk for rengjorring av kjoretoy, maskiner, bater, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann og biologisk nedbrytbare kjemiske vaskemidler.

Rengjöring av motorer i kjoretoy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.

• Vanntemperatur ved innlopet: Se maskinens merkeskilt.
• Vanntrykk ved innlopet: Under 10 bar.
• Romtemperatur ved drift over 0^ i overensstemmelse med standarden EN 60335-2-79/A1 gjelder bare for modellen til hjem-mebruk (seikon E3).

2.2 Operatør

Ikonet pa forsiden viser hvilken operatør som kan bruke maskinen (profesjonell eller ikke profesjonell).

2.3 lkke tillatt bruk

Personer uten erfaring ell er personer som icke har lest og forstatt instruksjonene i handboken ma icke bruke maskinen.

Ikke bruk maskinen med brannfarlige, eksplose uter giffige vasker.
Ikke bruk maskinen i brannfarlige uter eksplosjonsfarlige omgivelser.

Det er forbudt Å utføre endringer på maskinen. Dersom det utføres endringer er ikke overensstemmelseserklæringen gyldig, ogprodukten heves fra ethvert ansvar.

2.4 Hoveddeler

B1 Justerbar sprytedyse
B2 Lanse
B3 Sprytepsiol med sikring
B4 Nettkabel med stopsel
B5 Høytrykksslange

B6 Vaskemiddeltank (hvis installment)

C1 Verktoy for rengjoring av sprøytedyse
C2 Høytrykkssett med rotordyse
C3 Handtak
C4 Børste
C5 Slangetrommel

2.5 Sikkerhetsanordninger

Advarsel -fare!

Ikke forsok Å endre sikkerhetsventilens kalibreringen den mæte.

• Sikkerhets- og trykkbegrenningsventil.
  Sikkerhetsventilen fungerer och som trykkbegrensningsventil. När pistolhandtaket slippes, apnes sikkerhetsventilen og vannet vil resirkulere gjennom pumpeinnlopet.
• Sikring (D): Unngar tilfeldig vannstrale.

3 INSTALLASJON (FIG. 2)

3.1 Montering

Advarsel-fare!

1. Maskinen må vare koplet fra strømmen nár du skal, 2. installasjon og montering.

Angaende monteringssekvensen se fig. 2.

3.2 Montering av rotordysen

(For modellene som er utstyrt med dette).

Med hoytrykkssettet oppnas en enda mer effektiv vasking.

3.3 Elektrisk tikopoling

Advarsel-fare!

Kontroller at nettspenningen og -frekvensen (V/Hz) ner overens med det som er oppgitt pa typeskiltet). Kople maskinen til et stromnett med et effektivt gssystem med jordfeilbryter (30mA) som vil bryte tilforselen itilfellet av kortslutning.

Tverrsnittet til skjoteledninger som brukes ma vare proporsjonalt med lengden, det vil si at jo longer skjoteledninger er, jo storre ma tverrsnittet vaere. Se tabell I.

3.4 Vanntilkopling

Advarsel-fare!

Ta inn kun filtriert aller rent vann. Vanntilforselen mä som et minimum vare tilsvarende pumpens avgitte vannmengde.

Plasser maskinen sa nær vanntilforselen som mulig.

3.4.1 Tilkoplingsapninger

Vannutlop (OUTLET)
Vanninnlp med filter (INLET)

3.4.2 Tilkoplting til det lokale vannverket

Maskinen kan bare kopies til drikkevannet his vanntilforselen til maskinen er utstyrt med tilbakrestromningssperre med tommingsmulighet i samsvar med gjeldende bestemmelser. Vannslangen ma ha en indre diameter pa minst 13 mm og ma vare armert.

4 JUSTERINGER (FIG. 3)

4.1 Justering av sprøytedysen (for modeller som er utstyrt med++, denne muligheten)

Drei pa den justerbare sprytedysen (E) for a justere vannstralen.

4.2 Justering av vaskemiddel (for modeller som er utstyrt med donne muligheten)

Drei på regulatoren (F) for dosering av vaskemiddelmengden som skal tilfores.

Drei den justerbare spraytedysen til pos." for tilforsel av vaskemiddel med riktig trykk (for modeller som er utstyrt med donne

muligheten).

4.4 Justering av trykket (for modeller som er utstyrt med denen muligheten)

Drei på regulatoren (G) for ä justere driftstrykket. Trykket vises på manometeret (hvis installment).

5 BRUK (FIG. 4)

5.1 Kontroller

a) starte motoren (for modeller som/DD er utstyrt med TSS);
b) klargjore motoren for start (for modeller som er utstyrt med TSS).

Hvis oppstartanordningen har en kontrollampe, ma这部分 tennes.

Hvis posisjonene "low/high" finnes, viser disse:

Low: Vasking med lapt trykk

High: Vasking med høyt trykk

Drei oppstartsanordningen til pos. (0 OFF) for a stanse maskinen.

Hvis oppstartsanordningen har en kontrollampe,丹麦ne slukkes.

• Kontrollspak for vannstrålen (I)

Adversel-fare!

Maskinen ma sta pa et sikkert, stabilt underlag nár den brukes, og i den stillingen som er vist pa fig.4.

5.2 Oppstart

Adversel - fare!

För du starter maskinen ma du set til at den tar inn vann pa korrekt mäte. Hvis maskinen blir brukt uten vann kan den skades. Ikke dekk til ventilasjonsrillene under bruk.

Förste gang de profesjonelle trefasmodellene startes opp ma de startes raskt for a kontrollere motorens rotasjonsretning. Hvis motorviften dreier mot klokken, ma to av de tre fasene (L1, L2, L3) i stopslet byttes om.

1) Apne vannkranen welt.
2) Frigjor sikringen (D).
3) Press inn pistolhandtaket i noen sekunder og start maskinen med oppstartsanordningen (1 ON).

TSS-modeller - For TSS-modeller med autostop:

• Nár pistolhändetakelslippes, vil det dynamiske trykket automatisk stoppe den elektriske motoren (fig. 4);
• När pistolhandtaket trykkes inn, synker trykket automatisk, den elektriske motoren startes og trykket gjenopprettes med en ubetydelig forsinkelse;
• For korrekt bruk av TSS pågressive pistolhandtaket trykkes inn igjen på minst 4-5 sekunder erter at det er slupper.

1) Frigjør sikringen (D).
2) Press pistolhandtaket inn sik at luft kan unnslippe.
3) Drei opposstartsanordningen til pos. (1 ON).

5.5 Oppbevaring

1) Sla av maskinen (0 OFF).
2) Ta stopselet ut av stikkontakten.
3) Lukk vannkranen.
4) Slipp ut resttrykket ved a presse inn pistolhandtaket inntil det不同程度l karger kommer vann ut av sprytedysen.
5) Tøm vaskemiddeltanken.
6) Sett på sikringen (D) for sprøytepistolen.

5.6 Fylling og bruk av vaskemiddel

pos." (for modeller som er utstyr med/DDne muligheten).

Fyll opp tanken med biologisk nedbrybart vaskemiddel.

5.7 Råd for korrekt vasking

Løs opp skitt ved á paføre vaskemiddelet blandet ut ivann på en torr overflate.

Pä vertikale flater begynner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten må违法犯罪. Sett i gang høytrykssstralen, hold sprøytedsyen minst 30 cm fra overflaten og arbeid nedenfra og opp. Unngå at skyllevannet renner på flater som ennea ikke er vasket.

Alle vedlikeholdsinngrep som/DDke beskrives i dette kapittelet skal utfores hos et autorisert servicesenter.

Advarsel -fare!

6.1 Rengjoring av sprytedysen

1) Ta lansen av sprøytepistolen.
2) Fjern skitt fra apningen i sprzytedysen med verktoyet (C1).

6.2 Rengjoring av filteret

6.3 Frigjoring av motoren (for modeller som er utstyrt med denne muligheten)

Hvis maskinen ikke brukes på lang tid kan kalkavsetninger före til blokkering av motoren. Drei på motorakselen med et verktøy (M) forå frigjørne motoren.

6.4 Oppbevaring

Problem Mulige Årsaker Løsninger
Pumpen virker ikke ved foreskre- vet trykk.	Slitt rotordyse. Skift ut rotordysen.
	Tilsmusset vannfilter. Rengjør filteret (fig. 5).
	For lavt vanntrykk. Åpne vannkranen helt.
	Luft suges inn i systemet. Sjekk at slangekaplingene er tette.
	Luft i pumpen.	Slå av maskinen og bruk sprøytepistolen inntil en jevn vannstrøm er oppnänd. Slå deretter på maskinen igjen.
	Justerbar sprøytedyse i feil stilling.	Drei den justerbare sprøytedysen (E) tilbake (+) (fig. 3).
Plutselig forandring i pumpetrykk.	Vanninntak fra ekstern tank. Kople maskinen til vannettet.
	For høy vanntemperatur ved innløpet. Senk temperaturen.
	Tilstoppet rotordyse. Rengjør rotordysen (fig. 5).
Motoren summer, men vil ikke starte.	For lav matespenning. Sjekk spenneni i strømnettet (fig. 2).
	Spenningstab ved bruk av skjeteledning. Kontroller skjeteledningens karakteristikker.
	Maskinen har ikke vært i bruk på lenge. Kontakt et autorisert servicesenter.
	Problem med TSS-utstyret. Kontakt et autorisert servicesenter.
Den elektriske motoren starter ikke.	Ingen strømforsyning.	Sjekk at støpselet sitter riktig i stikkontakten og at strøm-men ikke er gätt (*).
	Problem med TSS-utstyret. Kontakt et autorisert servicesenter.
	Maskinen har ikke vært i bruk på lenge.	Frigjør den elektriske motoren ved hjelp av verktøyet (L) gjennom hullet på baksiden (for modeller som er utstyrt med denen muligheten) (fig. 5).
Vannlekkasje.	Slitte tetninger.	La et autorisert servicesenter skiffe ut tetningene.
Unnormal mye støy.	For høy vanntemperatur.	Senk temperature (se tekniske data).
Oljelekkasje.	Slitte tetninger.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Maskinen starter selv om pistolhåndtaket er sluppet.	Tilstoppet rotordyse. Rengjør rotordysen (fig. 5).
	Høytrykkssystemet eller pumpens hydrauliksystemer ikke vanntett.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Ilke noe vannningenpstolhåndtakettrykesinn (med tilkoplet vannslange).	Tilstoppet rotordyse. Rengjør rotordysen (fig. 5).

Hvis motoren stopper under drift og ikke starter igjen, vent 2-3 minutter for du prover igjen (varmevernet er utløst). Kontakt servicesenteret hvis problemet oppstår mer enn en gang.
