Produkttype	Trykksprøyte uten ledning
Merke	Makita
Modell	DUS158
Tiltenkt bruk	Sprøyting av husholdnings- og hageprodukter (vann, plantevernmidler, ugressmidler, gjødsel)
Strømforsyning	Litium-ion-batteri 18 V (kompatibel med BL1820B, BL1830B, BL1840B, BL1850B, BL1860B)
Tankkapasitet	15 L
Maks. arbeidstrykk	0,5 MPa
Strømningshastighet med vertikal dyse	Omtrent 0,90 L/min
Slangelengde	1,7 m
Lancelengde	60 cm
Mål (L × B × H)	317 × 237 × 517 mm
Vekt uten væske	5,9 - 6,2 kg
Vekt med full tank	20,9 - 21,2 kg
Lydnivå (L_pA)	70 dB(A) eller mindre
Vibrasjonsnivå (a_h)	2,5 m/s² eller mindre
Kontinuerlig låsefunksjon	Ja, for sprøyting uten å holde spaken
Inkluderte dyser	Vertikal dyse med 2 hoder og ugressdyse
Tankmateriale	Kjemikaliebestandig plast
Vedlikehold	Skyll tanken etter hver bruk; rengjør dysen med en tråd; tøm pumpen om nødvendig
Sikkerhet	Automatisk stopp ved overbelastning; kortslutningsbeskyttelse; bruk personlig verneutstyr (briller, hansker, maske)
Garanti	Makita-produsentgaranti (se bruksanvisningen)
Reservedeler	Tilgjengelig fra autoriserte Makita-servicesentre (batteri, lader, dyser, pakninger)

Ofte stilte spørsmål - DUS158 MAKITA

Hvilken type batteri er kompatibelt med Makita DUS158?

Sprøyten bruker et Makita 18 V litium-ion-batteri, modeller BL1820B, BL1830B, BL1840B, BL1850B eller BL1860B. Bruk utelukkende Makita-ladere fra DC18-serien for lading.

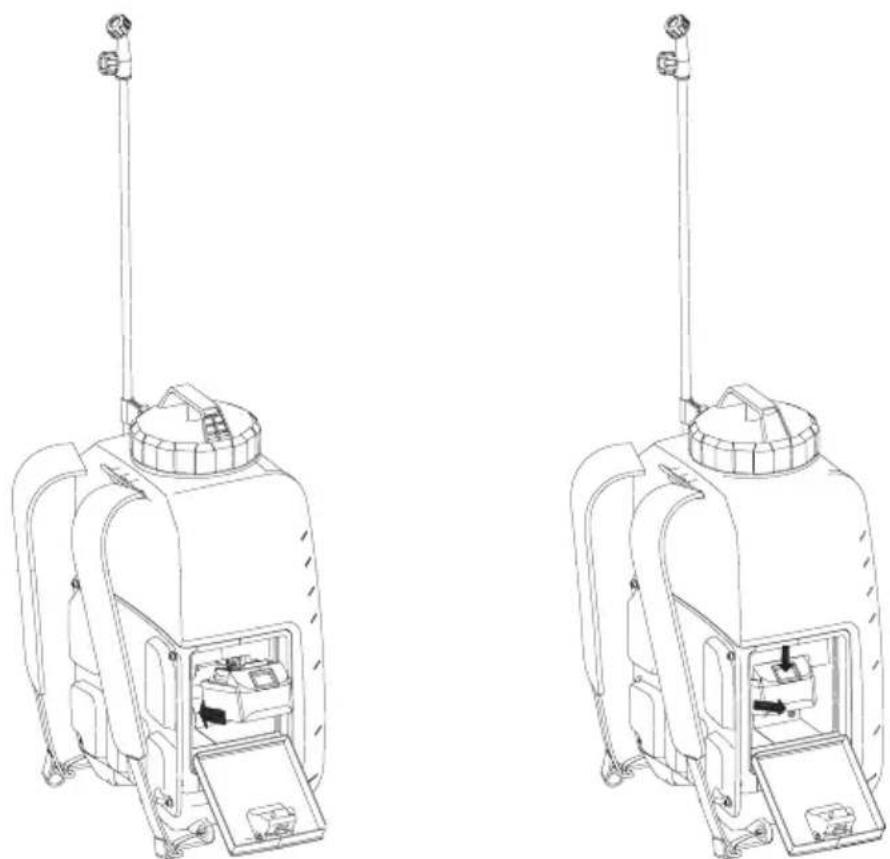

Hvordan installerer jeg batteriet på DUS158?

Senk låsespaken for å åpne batteridekselet. Juster batteriets tapp med sporet i rommet, sett det inn til det klikker. For å fjerne, trykk på knappen og skyv batteriet ut.

Hva er tankkapasiteten og hvordan fyller jeg den?

Tanken har en kapasitet på 15 L. Fjern lokket, bruk målebegeret (maks 200 ml) for å måle produktet, fortynn det i vann om nødvendig, og hell det i tanken. Lukk lokket godt.

Hvordan bruker jeg låsen for kontinuerlig sprøyting?

Trykk på spaken og trekk låseknappen bakover for å holde sprøytingen uten å holde. Slipp ved å trykke på spaken igjen og skyv knappen fremover.

Hvilke væsker kan jeg sprøyte med denne modellen?

DUS158 er designet for vann, plantevernmidler, ugressmidler, flytende gjødsel og naturlige oljer oppløst i vann (som neemolje). Ikke sprøy brannfarlige væsker (flammepunkt <55°C), syrer, kaustiske stoffer, maling eller løsemidler.

Hvordan rengjør jeg sprøyten etter bruk?

Tøm tanken, skyll den med rent vann og litt mildt vaskemiddel. Sprøyt rent vann gjennom lansen til den er tom. Rengjør dysen med en tråd hvis den er tett. La det tørke helt før oppbevaring.

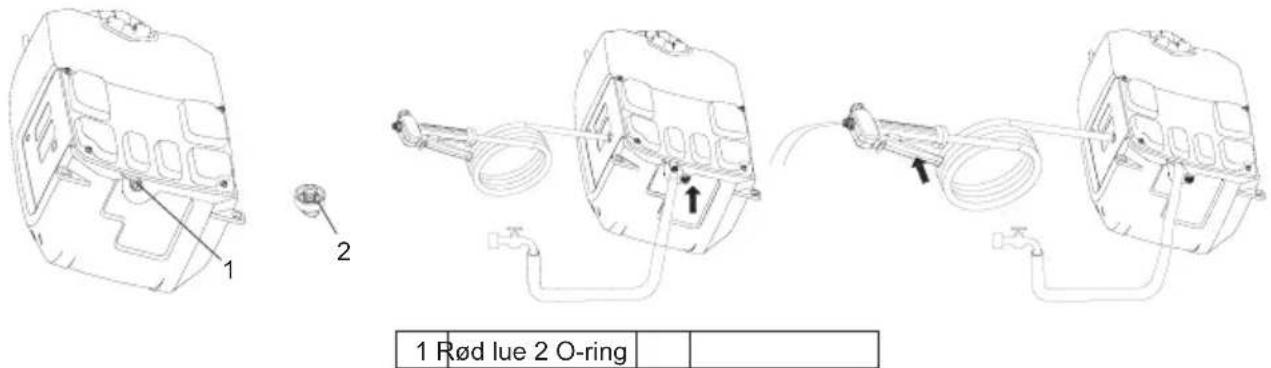

Hva gjør jeg hvis pumpen ikke suger eller sprøyter?

Fjern batteriet, skru av lansen, åpne den røde hetten (vanninntak), koble til en vannkran og åpne sakte mens du aktiverer spaken for å skylle pumpen. Skru hetten på igjen etter rengjøring.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hansker, maske og passende klær. Ikke spray mot mennesker eller dyr, eller mot stikkontakter. Arbeid på et ventilert sted, vekk fra flammer. Fjern batteriet før vedlikehold.

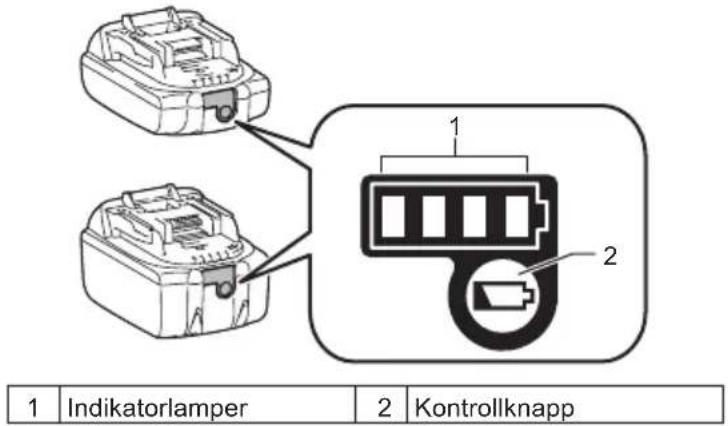

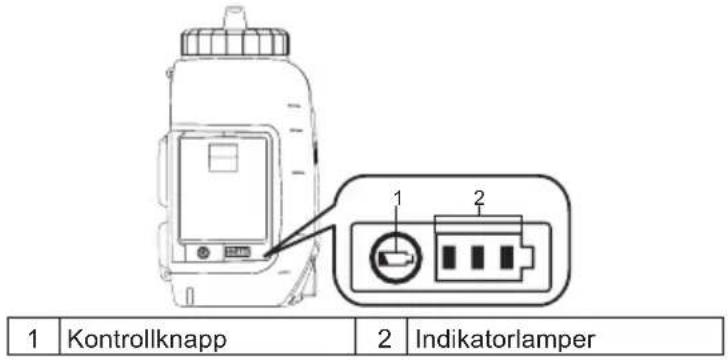

Hvordan tolker jeg batteriindikatorene?

Trykk på batteriknappen (eller maskinknappen): lys som lyser indikerer gjenværende nivå. 3 lys = 75-100%, 2 = 50-75%, 1 = 25-50%, 1 blinkende = 0-25% (lading nødvendig). Hvis lyset blinker raskt, er batteriet defekt.

Hvor kan jeg finne reservedeler eller kundeservice?

Kontakt et autorisert Makita-servicesenter. Bruk kun originale deler (batterier, ladere, dyser, pakninger). Listen over kompatible tilbehør finnes i bruksanvisningen.

BRUKSANVISNING DUS158 MAKITA

EF-overensstemmelseserklæring

Gem alle advarsler og instruktio- ner til fremtidig reference.

Tips til at bevare maksimal batterilevetid

ADVARSEL! Sørg for, at bærestroppen ikke er løs eller løsnet før enhver operation.

! FORSIGTIG:

ADVARSEL! For at undgå alvorlig personskade skal du altid fjerne batteriet fra maskinen under rengøring eller vedligeholdelse.

Norsk (Originalinstruksjoner)

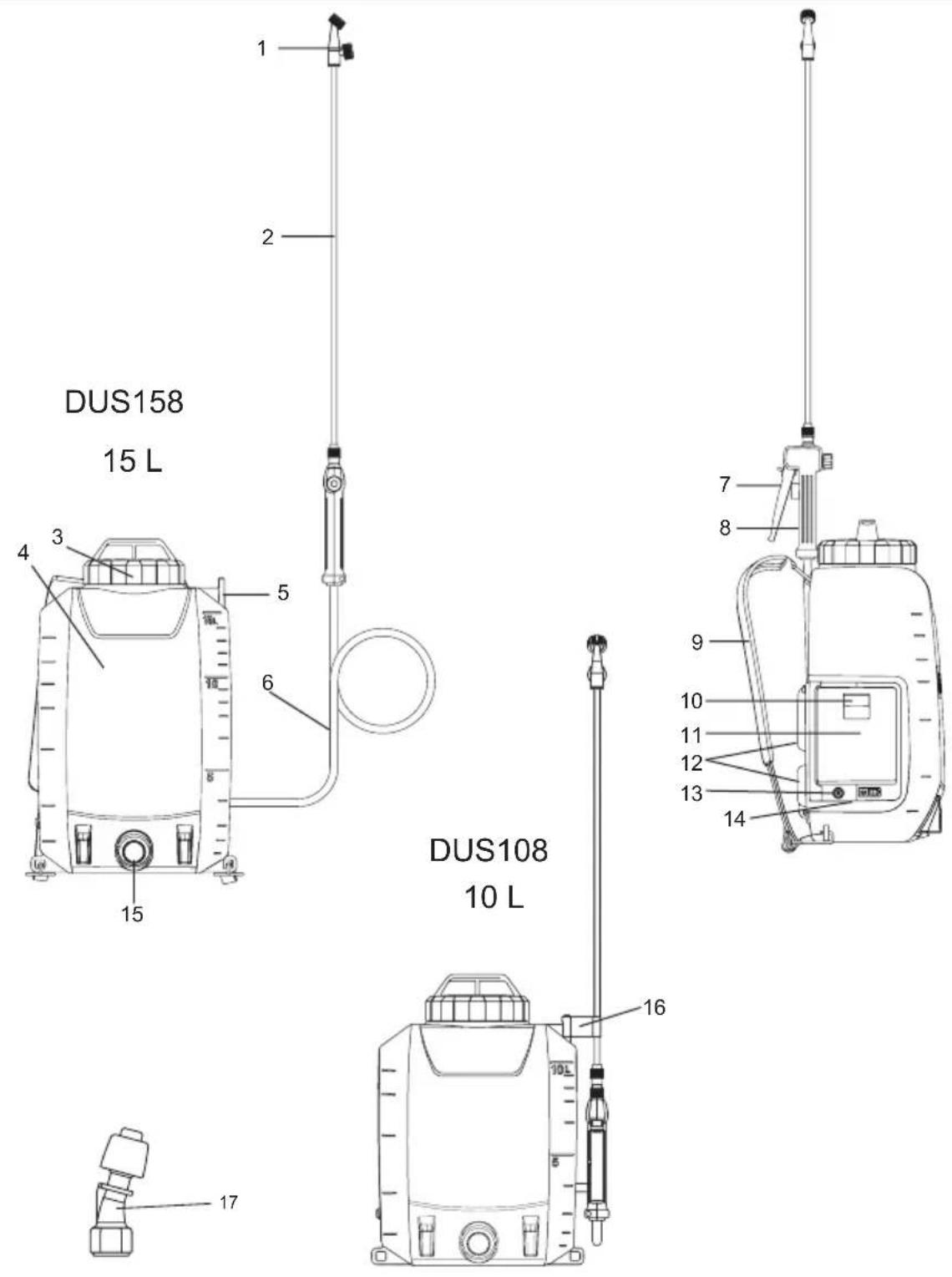

1	Vertikal type dobbelt dyseho-de	2	Spray pinne 3 Tanklokk	4 Tank (10 L/15 L)
5	Holder for sprøytestangen 6 Spyles	ange 7 Spaken. 8 Håndtere
9	Bæreremmer 10 Lås spaken 11	Batterideksel 12 Ryggpute
13	Slå på/av 14 Indikatorlamper 15	Væskeutløp 16				Krok (for tilkobling av spraystenger)
17	Dyse for ugressdreper	-	-	-	-	-

SPESIFIKASJONER

Modell DUS108 DUS1	58
Merkespenning D.C. 18 volt
Tank kapasitet 10 L 15 L
Lengden på slangen 1,7 m
Lengde av sprøytestav 60 cm
Maksimalt brukstrykk 0,5 MPa
Arbeidstrykk med vertikal type dobbelt dysehode	Ca. 0,34 MPa
Væskestrøm med vertikal type dobbelt dysehode	Ca. 0,90 L/min
Arbeidstrykk med dyse for ugressdreper	Ca. 0,12 MPa
Væskestrøm med dyse for ugressdreper	Ca. 1,70 L/min
Dyse montering skruer G 1/4"
Teknisk volum av total gjenværende ≤	200 ml
Dimensjoner, mål (L × B × H) 317 × 23	7 × 437 mm 317 × 237 × 517 mm
Vekt når den er tom 5,6 - 5,9 kg 5,9 - 6	2 kg
Vekt når den er full 15,6 - 15,9 kg	20,9 - 21,2 kg

- Som en følge av videreutviklingsprogrammet for forskning og utvikling, kan spesifikasjonene her endres uten forvarsel.

- Spesifikasjoner kan variere fra land til land.

- Vekten kan variere avhengig av tilbehøret, inkludert batteripakken. Den letteste og tyngste kombinasjonen, i henhold til EPTA-prosedyre 01/2014, er vist i tabellen.

Gjeldende batteripakke og lader

Batteripakke	BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Lader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Enkelte kassetter og ladere listet ovenfor kan være utilgjengelige avhengig av hvilket område du er i.

ADVARSEL: Bare drunk batteripatroner og ladere i listen ovenfor. Bruk av andre batteripakker og ladere kan føre til personskade og/eller brann.

ADVARSEL: Ikke bruk kablede strømforsyninger, for eksempel batteriadaptere eller bærbare strømgrupper, i apparatet. Kabler for denne strømforsyningen kan forstyrre driften og forårsake personskade.

Symboler

Følgende er vanlige symboler som brukes av enheter. Forsikre deg om at du forstår deres betydning før bruk.

	Bruk ørebeskyttere.		Advarsel
	Bruk en pustemaske.		Bruk øyevern.
	Bruk vernesko.		Bruk vernehansker.
	Ikke bruk i regnet eller la sprøyten stå utendørs når det regner.
	Les bruksanvisningen.
	Tilskuere må holde seg borte ved sprøyting.

Bare for EU-land

På grunn av at det er farlige komponenter i utstyret kan elektrisk og elektronisk avfall, akkumulatorer og batterier påvirke miljø og menneskers helse negativt. Ikke kast elektriske og elektroniske apparater eller batterier sammen med husholdningsavfall! I henhold til EU-direktivet om elektrisk og elektronisk avfall og akkumulatorer og batterier og ubrukte akkumulatorer og batterier, samt tilpasning til nasjonal lovgivning, bør elektrisk avfall, batterier og akkumulatorer lagres separat og leveres til et eget innsamlingssted for kommunalt avfall, som opererer etter forskrift om miljøvern.

Dette er merket med et symbol med overkrysset avfallsbeholder som er plassert på utstyret.

TILTENKT BRUK

Denne maskinen brukes til sprøyting.

Støy.

Typiske A-vektede støynivåer bestemmes av EN62841-1:

Lydtrykknivå (L _pA ) : 70 dB (A) eller mindre

Usikkerhet (K) : 3 dB (A)

MERK: De erklærte støyutslippsverdiene er målt i henhold til standard testmetoder og kan brukes til å sammenligne ett verktøy med et annet.

MERK: Publiserte støyutslippsverdier kan også brukes til foreløpig vurdering av eksponering.

ADVARSEL: Bruk ørebeskyttere.

ADVARSEL: Støyutslipp ved faktisk bruk av elektroverktøyet kan være forskjellig fra den oppgitte verdien, avhengig av hvordan verktøyet brukes, spesielt typen arbeidsstykke som behandles.
ADVARSEL: Det er viktig å bestemme sikkerhetstiltakene som beskytter operatøren, som er basert på et estimat av eksponering under faktiske bruksforhold (i tillegg til utløsertiden bør alle deler av driftssyklusen, for eksempel tidspunktet for verktøyavstengning og idlyading, også vurderes).

Vibrasjon.

Total vibrasjonsverdi (treaksevektor og)

bestemmes av EN62841-1:

Slik fungerer det: Kjør tom

Vibrasjonsutslipp (a _h ) : 2,5 m/s ^2 eller mindre

MERK: Den deklarerte totale vibrasjonsverdien er målt i henhold til standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

MERK: Den deklarerte totale vibrasjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

ADVARSEL: Vibrasjonsutslippet under selve aken av elektroverktøyet kan være forskjellig den deklarerte verdien, avhengig av hvordan ktøyet brukes, spesielt typen arbeidsstykke m behandles.

ADVARSEL: Det er viktig å bestemme sikhetstiltakene som beskytter operatøren, som pasert på et estimat av eksponering under tiske bruksforhold (i tillegg til utløsertiden r alle deler av driftssyklusen, for eksempel spunktet for verktøyavstengning og idlyading, så vurderes).

EU-samsvarserklæringen

Kun europeiske land

SAMSVARSERKLÆRINGEN er vedlegg A i denne håndboken.

ADVARSEL

Apparatet kan brukes av barn som er 8 år eller eldre, og per- soner med reduserte fysiske, sensoriske eller mentale evner, samt pensjoner med manglende erfaring og kunnskap. Det må imidlertid sikres at de får tilsyn eller veiledning om sikker bruk av apparatet, og at de forstår de relaterte farene. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold som utføres av brukeren skal ikke utføres av barn uten tilsyn.

Sikkerhetsadvarsel for elektroverktøy for generelle formål

ADVARSEL: Les alle sikkerhetsadvarsler, truksjoner, illustrasjoner og spesifikasjoner m fulgte med dette elektroverktøyet. Unnlatelse å følge alle instruksjonene kan føre til elektrisk t, brann og / eller alvorlig personskade.

Oppbevar alle advarsler og instruksjoner for fremtidig referanse.

Begrepet «elektroverktøy» i advarslene refererer til elektroverktøy som er koblet til strømforsyningen eller er batteridrevet (trådløse).

Arbeidsområdet er sikkert

1. Hold arbeidsområdet rent og godt opplyst.
   Rotete eller mørke områder kan forårsake ulykker.
2. Ikke bruk elektroverktøy i eksplosiv atmosfære, for eksempel i nærheten av brannfarlige væsker, gasser eller støv. Elektroverktøy skaper gnister som kan antenne støvet eller dampene.
3. Hold barn og tilskuere unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

1. Pluggene til elektroverktøy må passe til uttaket. Pluggen må aldri endres på noen måte. Ikke bruk noen tilpasningsplugger med jordforbundne (jordede) verktøy. Uendrede plugger og matchende uttak reduserer risikoen for elektrisk støt.
2. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.
3. Ikke utsett elektroverktøy for regn eller våte forhold. Vanninntreden i elektroverktøy øker risikoen for elektrisk støt.
4. Ikke misbruk ledningen. Bruk aldri ledningen til å bære, trekke eller trekke ut pluggen til elektroverktøyet. Hold ledningen vekk fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk støt.
5. Når du bruker et elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en ledning som er egnet for utendørs bruk, reduserer risikoen for elektrisk støt.
6. Hvis det er uunngåelig å bruke elektroverktøy på et fuktig sted, må du bruke en jordfeilbryter. Bruk av en reststrømsenhet reduserer risikoen for elektrisk støt.
7. Elektroverktøy kan produsere elektromagnetiske felt (EMFs) som er ufarlige for brukeren. Brukere av pacemakere og annet lignende medisinsk utstyr bør imidlertid kontakte produsenten av enheten og/eller legen for råd før bruk av dette elektroverktøyet.

Personlig sikkerhet

1. Hold deg våken, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Ikke bruk et elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medisinering. Et øyeblikk med uoppmerksomhet mens du bruker elektroverktøy kan føre til alvorlig personskade.
2. Bruk personlig verneutstyr. Bruk alltid øyevern. Verneutstyr som støvmaske, sklisikre vernesko, vernehansker eller hørselsvern som brukes under passende forhold, vil redusere personskader.
3. Unngå utilsiktet start. Forsikre deg om at bryteren er i av-posisjon for doble koblinger til batteripakken, takene og / eller bærer verktøyet. Å bære elektroverktøy med fingeren på bryteren eller aktivere elektroverktøy som er slått på, innbyr til ulykker.
4. Fjern eventuell justeringsnøkkel eller skrunøkkel før du slår på elektroverktøyet. En skrunøkkel eller en nøkkel som er festet til en roterende del av verktøyet kan føre til personskade.

5. Ikke overvurder. Hold riktig fotfeste og balanse til enhver tid. Dette muliggjør bedre kontroll av elektroverktøyet i uventede situasjoner.

6. Kle deg riktig. Ikke bruk løse klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løse klær, smykker eller langt hår kan bli fanget i bevegelige deler.

7. Hvis det er anordnet enheter for tilkobling av støvuttrekk- og oppsamlingsanlegg, må du forsikre deg om at disse er tilkoblet og brukes riktig. Bruk av denne støvoppsamlingen kan redusere støvrelaterte farer.
8. Ikke la konfidensialiteten du får fra hyppig bruk av verktøy gjøre deg selvtilfreds og ignorere verktøy sikkerhetsprinsipper. En uforsiktig handling kan forårsake alvorlig skade i løpet av sekunder.
9. Bruk alltid vernebriller for å beskytte øynene mot skade når du bruker elektroverktøy. Briller må overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australia/New Zealand. I Australia/New Zealand krever loven også å ha på seg en maske for å beskytte ansiktet ditt.

Det er arbeidsgiverens ansvar å tvinge verk- tøyoperatører og annet personell i det nær- liggende arbeidsområdet til å bruke egnet sikkerhetsutstyr.

Bruk og vedlikehold av elektroverktøy

1. Ikke tving elektroverktøyet. Bruk riktig elektroverktøy for ditt formål. Riktig elektroverktøy vil gjøre jobben bedre og tryggere i tråd med utformingen.
2. Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Ethvert elektroverktøy som ikke kan styres med bryteren er farlig og må repareres.
3. Koble fra og/eller ta batteriet ut av elektroverktøyet hvis det kan fjernes før du foretar justeringer, skifter ut tilbehør eller installerer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet utilsiktet.

4. Oppbevar elektroverktøy som ikke er i bruk utilgjengelig for barn, og tillat ikke personer som ikke er kjent med elektroverktøyet eller disse instruksjonene, å bruke elektroverktøyet. Elektroverktøy er farlig i hendene på brukere uten opplæring.

5. Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen hvis bevegelige deler er bindende, brudd på deler andany annen tilstand som kan påvirke driften av kraftverktøyet. Hvis det er skadet, må elektroverktøyet repareres før bruk. Mange ulykker er forårsaket av dårlig vedlikeholdte elektroverktøy.

6. Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter er mindre sannsynlig å være binde og lettere å kontrollere.
7. Bruk elektroverktøyet, tilbehør og verktøystykker osv. I samsvar med disse instruksjonene, med tanke på arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøyet til utilsiktede applikasjoner kan føre til en farlig situasjon.
8. Hold håndtaket og håndtak overflaten tørr, ren, oljefri og fettfri. Glatte håndtak og gripeflater tillater ikke sikker drift og kontrollverktøy i uventede situasjoner.
9. Ikke bruk tøyarbeidshansker som kan være såre når du bruker verktøyet. Arbeidshansker pakket rundt bevegelige deler kan forårsake personskade.

Bruk og vedlikehold av det batteridrevne verktøyet

1. Skal bare lades med en lader som er spesifisert av produsenten. En lader som er egnet for én type batteripakke kan føre til brann hvis den brukes med en annen batteripakke.
2. Verktøyet kan bare brukes med tilhørende batteripakke. Bruk med en annen batteripakke kan føre til fare for personskade eller brann.
3. Når batteripakken ikke er i bruk skal den holdes unna andre metallgjenstander som binderser, mynter, nøkler, spiker, skruer eller andre små metallgjenstander, som kan skape en kobling mellom tilkoplingspunkter. Kortslutning av batteriklemmene kan føre til brannskade eller brann.
4. Ved skade kan det lekke væske fra batteriet – unngå kontakt. Skyll med vann ved kontakt. Oppsøk medisinsk hjelp hvis man får væsken i øynene. Væske fra batteriet kan forårsake irritasjon eller brannskader.
5. Ikke bruk batteripakke eller verktøy som er skadet eller endret. Skadede eller modifiserte batterier kan utvise uforutsigbar atferd, noe som kan føre til brann, eksplosjon eller fare for personskader.
6. Ikke utsett batteripakken eller verktøyet for brann eller svarte temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.
7. Følg ladeinstruksjonene og ikke lad verktøyet eller batteripakken i et miljø utenfor temperaturområdet som er spesifisert i instruksjonene. Feilaktig lading eller lading under forhold som erutenfor temperaturomradet kan skade batterieteller oke brannfaren.

Service

1. La ditt elektroverktøy få service av en kvalifisert reparasjonsperson som bare bruker identiske reservedeler. Dette sikrer at sikkerheten til elektroverktøyet opprettholdes.
2. Du må ikke reparere beskadigede batteripakker. Reparationer af batteripakker kan kun udføres af producenten eller den autoriserede tjenesteudbyder.
3. Smør og udskift tilbehøret i henhold til anvisningerne.

ADVARSEL: Fare for brann eller eksplosjon. Ikke spray brennbare væsker som bensin. Se etter denne symbolreferansen på beholderen.
ADVARSEL: Noen sprøyter bruker produkter som inneholder kjemikalier som er kjent for å forårsake kreft, fødselsskader og annen reproduktiv skade.

Noen eksempler på disse kjemikaliene er:

• Forbindelser i gjødsel.
• Forbindelser i plantevernmidler, ugressmidler og plantevernmidler;
• Kjemisk behandling av arsen og krom i tre. Følg instruksjonene på alle slike produktbeholdere. For å redusere eksponeringen for disse kjemikaliene, bruk godkjent sikkerhetsutstyr, for eksempel masker som er spesielt utviklet for å filtrere spray, hansker og annet egnet verneutstyr.

■ Bruk alltid ansi Z87.1-kompatible briller med sidepaneler eller vernebriller. Hvis du ikke gjør dette, kan det føre til at væske kommer inn i øynene og forårsaker alvorlig skade.

■ Beskytt lungene dine. Bruk en maske eller støvmaske når du bruker sprøyten. Overholdelse av denne regelen vil redusere risikoen for alvorlig personskade.

■ Batteriverktøyene trenger ikke å kobles til et strømuttak; Vær oppmerksom på mulige farer når du ikke bruker batteriverktøy eller skifter tilbehør. Ta ut batteripakken når verktøyet ikke er i bruk. Etter denne regelen reduserer risikoen for elektrisk støt, brann eller alvorlig personskade.

- Ikke plasser batteriverktøyet eller batteriet i nærheten av brann eller varme. Kan redusere risikoen for eksplosjon.

- Ikke klem, slipp eller skade batteripakken. Ikke bruk batterier eller ladere som faller i bakken eller blir hardt rammet. Skadede batterier er utsatt for eksplosjon. Kast batteriene som slippes eller måt må kastes umiddelbart.

■ Batteriet kan eksplodere når det er en antennelseskilde, for eksempel en indikator. For å redusere risikoen for alvorlig personskade, ikke bruk noen trådløse produkter under åpen ild. Eksploderende batterier presser rusk og kjemikalier. Hvis det utsettes, skyll straks med vann.

■ Ikke lad batteriverktøyet på et vått eller fuktig sted. Å følge en jordstrømsenhet reduserer risikoen for elektrisk støt.

For best resultat bør batteriverktøyet lades ved temperaturer over 10 °C (50 °F), men under 40 °C (104 °F). For å redusere risikoen for alvorlig personskade, må du ikke oppbevare den ute eller inne i kjøretøyet.

■ Batterilekkasjer kan oppstå under ekstreme bruks- eller temperaturforhold. Hvis væsken kommer i kontakt med huden, vask straks med såpe og vann. Hvis væsken kommer inn i øynene, skyll med vann i minst 10 minutter, og søk legehjelp umiddelbart. Overholdelse av denne regelen vil redusere risikoen for alvorlig personskade.
■ Ikke bruk batteridrevne apparater i regnet.
■ Vær forsiktig så du ikke kortslutter batteriet med ledende materialer som ringer, armbånd og nøkler. Batterier eller ledere kan overopphetes og forårsake brannskader.
- Ikke kast batteriet/batteriene i ild. Battericellen kan eksplodere. Kast i henhold til lokale forskrifter for avhending.
■ Ikke åpne eller ødelegg batteriet/batteriene. Elektrolytt som slippes ut er etsende og kan forår- sake skade på hud og øyne. Det kan være giftig hvis det svelges.
■ Unngå farlige miljøer - Ikke bruk apparater på våte eller fuktige steder.
■ Bruk riktig utstyr - Ikke bruk enheten på noen jobb med mindre det forventes å fungere.
- Ikke tving enheten - Det vil gjøre jobben sin bedre og redusere risikoen for skade i hastigheten den er designet for å gjøre.
■ Oppbevar inaktive apparater innendørs - Når de ikke er i bruk, bør apparater oppbevares innendørs i tørre, høye eller låste områder - utilgjengelig for barn.
■ Stell på å vedlikeholde utstyr - Hold rent for optimal ytelse og redusere risikoen for skade. Sett på plass tilbehøret i henhold til instruksjonene. Kontroller den elektriske strømledningen, og hvis den er skadet, må du autorisere tjenesten til å reparere den. Hold håndtaket tørt, rent, oljefritt og fettfritt.
■ Kontroller skadede deler - Før du bruker utstyret videre, må du nøye inspisere vernene eller andre skadede komponenter for å finne ut om de fungerer som de skal og utfører sine tiltenkte funksjoner. Kontroller at de bevegelige delene er justert, at de bevegelige delene er buntet, at delene er skadet, og at det er andre forhold i installasjonen som kan påvirke driften. Med mindre annet er angitt i denne håndboken, bør verneutstyr eller andre skadede deler repareres eller skiftes ut av et autorisert servicesenter.
- Ikke velt en fylt tank for å unngå lekkasje i tilfelle tanklokket ikke strammes.

Restrisiko

Selv om du bruker dette elektriske verktøyet etter instruksjoner, kan visse gjenværende risikoer ikke utelukkes. Følgende farer kan oppstå i forbindelse med utstyrets konstruksjon og layout:

1. Hvis det ikke brukes en passende beskyttelsesmaske, kan det føre til lungeskader.
2. Kontakt med farlige stoffer. Innånding eller svelging av spraymaterialer, eller kontakt med hud eller øyne kan være skadelig. Følg instruksjonene og bruk passende verneutstyr.

Viktige sikkerhetsinstruksjoner for batteriet

1. Før du bruker batteriet må du lese alle instruksjoner og forsiktighetsmerkinger på (1) batteriladeren, (2) batteriet og (3) produktet som bruker batteriet.
2. Ikke demonter eller foreta endringer på batteri-pakken. Det kan føre til brann, kraftig varme eller eksplosjon.
3. Hvis driftstiden blir betraktelig kortere, må du stoppe bruken umiddelbart. Det kan føre til risiko for overoppheting, mulige brannskader og eksplosjon.
4. Hvis elektrolytt kommer i øyene, skyll med rent vann og oppsøk medisinsk hjelp. Det kan føre til synstap.
5. Ikke kortslutt batteriet:

(1) Ikke rør tilkoplingspunktene med ledende materiale.
(2) Unngå å oppbevare batteriet i en beholder med metallgjenstander som spiker, mynter, osv.
(3) Ikke utsett batteriet for vann eller regn.

Kortslutning av et batteri kan føre til stor strømflyt, overoppheting, brannskader og ødeleggelse.

1. Ikke oppbevar eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overskride 50 °C (122 °F).
2. Ikke ødelegg batteriet, selv om det allerede er skadet eller helt utslitt. Batteriet kan eksplodere i en brann.
3. Ikke bank spikre i, klipp, knus, kast, slipp batteripakken eller slå mot en hard gjenstand. Slik oppførsel kan føre til brann, overdreven varme eller eksplosjon.
4. Ikke bruk et skadet batteri.
5. De medfølgende litiumionbatteriene er underlagt kravene for farlig gods.

For kommersiell transport f.eks. utført av en tredjepart eller speditører, må spesielle krav for pakking og merking følges.

Ved forberedelse før forsendelse, må en ekspert på farlig materiale konsulteres. Vær også oppmerksom på strengere, nasjonale bestemmelser.

Teip over eller dekk til åpne kontakter, og pakk batteriet på en slik måte at det ikke kan bevege seg rundt i emballasjen.

1. Når du kaster batteriet, må du fjerne det fra apparatet og avhende det på et sikkert sted. Følg lokale forskrifter for avhending av batteriet.
2. Bare bruk batteriene med produktene som er spesifisert av Makita. Installasjon av batteriene i ikke-kompatible produkter kan føre til brann, høy varme, eksplosjon eller elektrolyttlekkasje.
3. Batteriet må fjernes fra apparatet hvis det ikke skal brukes over en lengre periode.
4. Batteripakken kan være varm under og etter bruk, noe som kan forårsake forbrenninger eller brannskader ved lave temperaturer. Vær forsiktig ved håndtering av varme batteripakker.
5. Ikke berør tilkoblingspunktet på verktøyet umiddelbart etter bruk, da det kan bli varmt nok til å forårsake brannskader.
6. Påse at flis, støv eller jord ikke komme inn i tilkoblingspunkt, hull og spor på batteripakken. Dette kan føre til dårlig ytelse eller skade på verk-tøyet eller batteripakken.
7. Batteripakken må kun brukes i nærheten av høyspenningsledninger hvis verktøyet er godkjent for bruk i nærheten av høyspenningsledninger. Dette kan føre til funksjonsfeil eller skade på verktøyet eller batteripakken.
8. Hold batteriet unna barn.

OPPBEVAR DISSE INSTRUKSJONENE.

⚠ FORSIKTIG: Bruk bare originale Makita-batterier. Bruk av andre enn ekte Makita-batterier, eller batterier som er endret, kan føre til at batteriet blir ødelagt som igjen kan føre til brann, personskade og skade. Det vil også ugyldiggjøre Makitas garanti for verktøy og lader fra Makita.

Tips for å forlenge batteriets levetid

1. Lad batteriet før det lades helt ut. Stopp alltid verktøyet og lad batteriet når du merker forringet styrke.
2. Ikke lad et fulladet batteri. Overlading forkorter batteriets levetid.
3. Bare lad batteriet i romtemperatur på 10 °C–40 °C (50 °F–104 °F). La et varmt batteri kjøle seg ned før du lader det.
4. Når du ikke bruker batteripakken, må du fjerne den fra verktøyet eller laderen.
5. Lad batteriet hvis du ikke bruker det over en lengre periode (mer enn seks måneder).

1. Trådløse hagesprøytere kan arbeide med Makita litium-ion batteribokser. Bruk med andre batterier kan føre til personlig brann. Batteriet kan kun lades med en spesifisert lader. En lader som passer til en type batteri kan ta fyr hvis den brukes sammen med et annet batteri.
2. Plasser alltid den trådløse hagesprøyteren på en flat, stabil overflate när du setter inn eller tar ut batteriet.
3. Ikke bruk batterier, tilbehør eller tilbehør som ikke er anbefalt av produsenten av denne enheten. Bruk av uoppbestilte batterier, tilbehør eller tilbehør kan føre til alvorlig personskade.

TILTENKT BRUK

Denne trykksprøyten er utelukkende designet for sprøyting av følgende løsninger utendørs og i godt ventilerte drivhus.

• Vann
- Insektmiddel
• Ugressdreper
- Naturlig olje som er løselig i vann (for eksempel neemolje, rapsolje).
• Vannløselig gjødsel.

Væske som skal sprøytes, spesielt naturlig olje oppløst i vann, må ha en vannlignende konsistens. Væske med større viskositet kan ikke sprøytes, eller bare med mindre kraft.

Bare flytende gjødsel, ugressdreper og plantevernmidler som er godkjent av den lokale lisensmyndigheten i det landet det brukes, kan sprøytes. Ved fremstilling av verktøyet visste ikke produsenten om disse godkjente stoffene eller naturlig olje oppløst i vann ville ha skadelige effekter på materialer som ble brukt. Gjødsel, plantevernmidler og ugressdreper tillates bare å sprøytes i konsentrasjonene som er spesifisert av produsenter av sprayløsninger. Ta kontakt med relevant produsent hvis du er i tvil.

Tryksprøyten er ikke designet for å brukes sammen med næringsmidler eller sprøytevæske som overskrider den maksimalt tillatte driftstemperaturen på 40 °C. Tilsvarende er det forbudt å sprøyte sure, kaustiske og brennbare væske med flammepunkt under 55 °C, samt impregneringsmidler, desinfeksjonsmiddel, maling, lakk, fett, glasur og syntetisk produserte olje.

Bruk aldri trykksprøyten

• som flammepistol.
  • for lagring av væske.
  • for stoffer med ukjent risiko.

Utstyret skal bare brukes til det foreskrevne formålet. Andre bruk anses å være et tilfelle av misbruk. Brukeren/operatøren og ikke produsenten vil være ansvarlig for skader eller skader av noe slag forårsaket som et resultat av dette.

SAMLINGEN.

FORSIKTIG:

Kontroller alltid at apparatet er avslatt, frakobletog batteriet er fjernet for justerer ellerkontrollerer apparatets funksjoner.

FORSIKTIG:

Kontroller at alle delene er godt montert slik at væsken ikke lekker når du bruker maskinen.

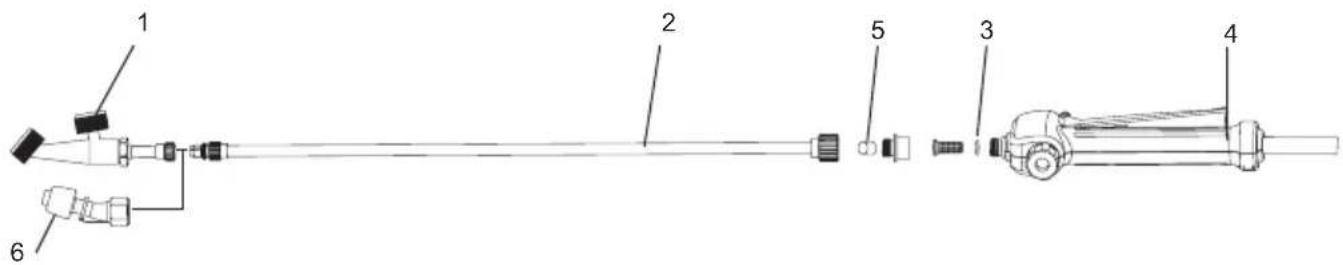

Montering av sprøytestenger

Merk: Elementene som dyser og kopp er inkludert i tanken.

1. Fjern lokket fra håndtaket.
2. Kontroller at O-ringen er på plass, skru deretter spraystangen til håndtaket og stram den. Se figur 1.

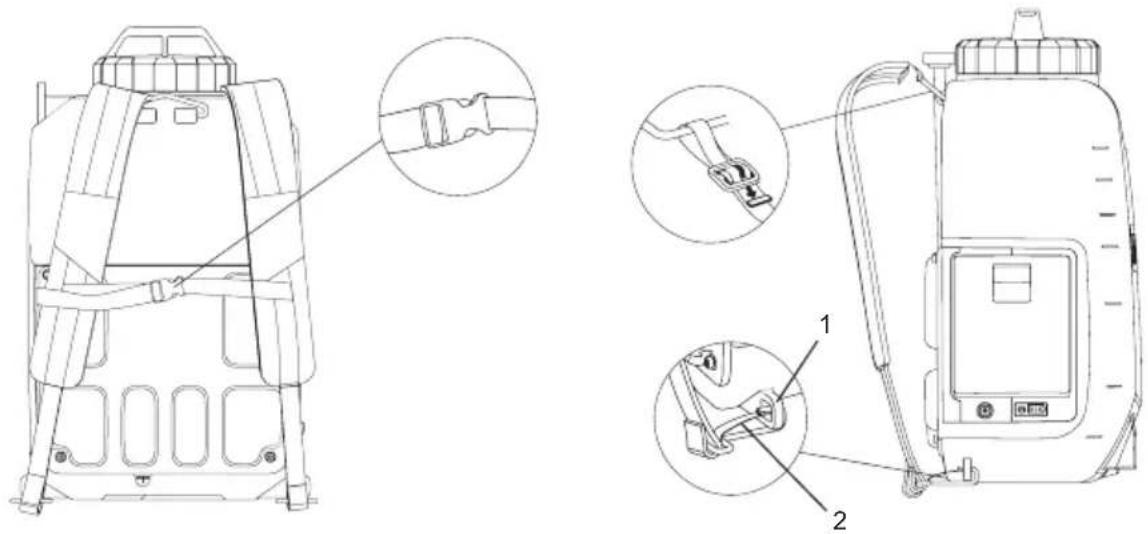

Fest bæreremmer til bøyler på maskinen og festekroker for beltet på plass.

Skyv beltet over skuldrene og juster lengden på beltet. Fest deretter beltet slik at du kan jobbe uten tretthet.

For å justere beltelengden, trekk i begge ender av beltet for å forkorte det, eller trekk i de to frigjøringsmekanismene for å utvide det. Se figur 2.

Kontroller alltid at maskinen er slått av, frakoblet og at batteriet er tatt ut for å justere eller kontrollere maskinens funksjoner.

Installere eller ta ut batteridekselet

FORSIKTIG:

• Slå alltid av maskinen før du tar ut batteripakken.
• Hold fast i maskinen og batteripakken når du installerer eller tar ut batteripakken. Unnlatelse av å holde maskinen og batteripakken godt kan føre til at de glir ut av hendene dine, noe som kan føre til skade på maskinen og batteripakken samt personskade.
• Ikke bruk makt når du installerer batteridekselet. Hvis boksen ikke sklir lett inn, er den ikke satt inn riktig.
• Installer batteriet helt til den røde indikatoren ikke lenger er synlig. Hvis ikke, kan den falle ut av verktøyet ved et uhell, noe som kan føre til personskade på deg eller personer i nærheten av deg.
  • Vær forsiktig så du ikke klemmer fingrene når du åpner eller lukker batteridekselet.

For å installere batteriet, trekk ned låsehendelen og åpne batteridekselet. Juster tungen på batteriet med sporene i huset, og sett det på plass. Sett den alltid helt inn til den låses på plass med et lite klikk. Se figur 3.

For å fjerne batteripakken, skyv den bort fra maskinen mens du trykker på knappen. Se figur 4.

Figur 3 Figur 4

Indikerer gjenværende batterikapasitet

Trykk på kontrollknappen på maskinen for å kontrollere gjenværende batterikapasitet. Indikatorlampen lyser i noen sekunder. Se figur 5.

Indikatorlamper		Den gjenværende batterikapasiteten
[T285]Tent	Av
		50 % til 100 %
		30 % til 50 %
		0 % til 30 %

MERK:

- Avhengig av bruksforhold og omgivelsestemperatur, kan indikatoren avvike noe fra faktisk kapasitet.

Figur 5

Maskin- / batteribeskyttelsessystem

Maskinen er utstyrt med et beskyttelsessystem. Systemet kutter automatisk av motoreffekten for å forlenge maskinens og batteriets levetid. Hvis maskinen eller batteriet er under en av følgende forhold, stopper maskinen automatisk under drift.

• Overbelastningsbeskyttelse: Når måten maskinen fungerer på fører til at den genererer uvanlig høye strømmer, stopper maskinen automatisk uten noen indikasjon. I dette scenariet kan du slå av maskinen og stoppe programmet som forårsaket at maskinen ble overbelastet. Slå deretter på maskinen og start på nytt.
• Beskyttelse mot total utladning: Når batterikapasiteten er utilstrekkelig, stopper maskinen automatisk. Hvis maskinen ikke fungerer selv med bryteren, fjerner du batteridekselet fra maskinen og lader den.

Indikerer gjenværende batterikapasitet

Bare for batteripakker med indikator

Figur 6

Trykk på kontrollknappen på batteriet for å kontrollere gjenværende batterikapasitet. Indikatorlampene lyser i noen få sekunder.

Indikatorlamper			Gjenværende kapasitet
[GB38]Tent Av Blinker	[XXOK]	[AT8R]
			75 % til 100 %
	[2Y76]		50 % til 75 %
			25 % til 50 %
	[KB4W]		0 % til 25 %
			Lad batteriet.
	[SZT1]+![T642]		Batteriet kan ha en feilfunksjon.

MERK: Avhengig av bruksforhold og omgivelsestemperatur, kan indikatoren avvike noe fra faktisk kapasitet.

ADVARSEL! Følg alltid instruksjonene på den kjemiske produsentens produktetikett ved bruk, rengjøring og oppbevaring. Etter hver bruk følger du instruksjonene i avsnittet "Vedlikehold og rengjøring" i denne håndboken for grundig rengjøring. Kjemikalier bør lagres utilgjengelig for barn. Hvis du ikke gjør dette, kan det føre til alvorlig personskade.

ADVARSEL! DETTE PRODUKTET ER EGNET FOR SPRÖYTING AV FORBRUKERHUSHOLDNING OG HAGEKJEMIKAMIKAM SOM UGRESSMIDLER, SOPPMIDLER, PLANTEVERNMIDLER OG GJ∅DSEL.

FORSIKTIG: Kontroller at tidligere brukte kjemikalier ikke er igjen i tanken. I så fall kan det oppstå en kjemisk reaksjon for å produsere skadelige gasser.

MERKNAD: Ikke fyll tanken med olje. Dette kan skade maskinen.

MERKNAD: Væsken som skal sprøytes må være like tynn som vann. Tykkere væsker sprøyter ikke riktig.

1. Ta ut batteriet før du legger en kjemisk væske til tanken.
2. Fjern tanklokket. Se figur 7.
3. Mål den anbefalte væsken. Kan brukes til å måle væsker opp til 200 ml (8 oz). Se figur 8.
4. Hell forsiktig væsken fra tankens påfyllingsport i tanken med en kastekopp. Du kan også helt oppløse den kjemiske væsken i en egen beholder og hell den i krukken. Kontroller at tanken fyller filteret på plass. Se figur 9.
5. Stram tanklokket. Se figur 10.
6. Skyll koppen med vann.

ADVARSEL! Fare for brann eller eksplosjon. Sprayområdet må være godt ventilert og vekk fra gnister eller flammer.

ADVARSEL! Væskeutløpsmutteren må strammes forsvarlig under hele operasjonen.

ADVARSEL! Pass på at bæreremmen ikke er løs eller løsnet før enhver operasjon.

FORSIKTIG:

Bind alltid skulderstroppen godt til skulderen när du bruker maskinen.

Slå maskinen på/av

1. Bruk vernebriller og andre sikkerhetsanordninger før maskinen brukes.
2. Trykk på av/på-bryteren for å starte maskinen.
3. Trykk og hold spaken for å begynne å sprøyte. Se figur 11.
4. Slipp spaken for å slutte å sprøyte.
5. Trykk på av/på-bryteren for å slå av maskinen.

Lås.

Låsefunksjonen gjør det enkelt å sprøyte kontinuerlig eller dekke store områder.

1. For å låse, trykk på spaken og trekk låseknappen tilbake, og slipp deretter spaken. Se figur 12.
2. For å åpne låsen, trykk på spaken og trykk läseknappen fremover.

ADVARSEL! Plasser aldri apparatet på bakken under bruk. Unngå alltid fuktighet til maskinen og batteriet. Ikke spray i nærheten av enheten eller direkte.

1. Sikt sprøytedysen direkte mot planten eller gjenstanden som skal sprøytes.
2. Sikt aldri sprayhodet på tryllestaven mot deg selv eller andre.
3. Vær oppmerksom på sprut og stå langt nok unna sprayet objekt for å hindre dem fra å søle på deg.
4. Ikke spray i retning av mennesker eller dyr;
5. Unngå sprøyting på vindfulle dager. Sprayen kan ved et uheld blæse på planter eller genstande, der ikke bør sprøjtes.
6. Vær oppmerksom på volumutnyttelsesgraden og sjekk volum i tanken innimellom.

VEDLIKEHOLD OG RENGJ∅RING

FORSIKTIG:

Forsikre deg alltid om at maskinen er slått av og at batteripakken tas ut før du utfører inspeksjoner eller vedlikehold.

For å opprettholde PRODUKTSIKKERHET og PÅLITELIGHET, skal reparasjoner, annet vedlikehold eller andre justeringer utføres av autoriserte Makita-autoriserte fabrikker eller servicesentre, og kun ved bruk av originale reservedeler fra Makita.

VEDLIKEHOLD

ADVARSEL! For å unngå alvorlig personskade må du alltid ta batteriet ut av maskinen under rengjøring eller vedlikehold.

ADVARSEL! Bruk alltid ansi Z87.1-kompatible briller med sidepaneler eller vernebriller. Hvis du ikke gjør dette, kan det føre til at væske kommer inn i øynene og forårsaker alvorlig skade.

ADVARSEL! Når du skifter ut, må du bare bruke de samme delene til service. Bruk av andre deler kan forårsake fare eller skade på produktet.

ADVARSEL! Berør aldri plastdeler som bremsevæske, bensin, osmotisk olje osv. Kjemikalier kan skade, svekke eller skade plast, noe som resulterer i alvorlig personskade.

MERKNAD: Kontroller hele produktet regelmessig for skadede, manglende eller løse komponenter som skruer, muttere, bolter, deksler osv. Trekk alle festene og lokkene godt til, og ikke bruk apparatet før alle manglende eller skadede deler er skiftet ut. Ta kontakt med kundeservice eller et kvalifisert servicesenter for å få hjelp.

MERKNAD: Bruk aldri bensin, tynnere, alkohol eller liknende. Misfarging, deformasjon eller sprekker kan bli resultatet.

GENERELT VEDLIKEHOLD: Unngå å bruke løsemidler ved rengjøring av plastdeler. De fleste plast er utsatt for ulike kommersielle løsemidler og kan bli skadet når de brukes. Bruk ren klute for å fjerne smuss, støv, olje, fett osv. Med mindre annet er bestemt, anbefaler vi at du sørger for at en kvalifisert tekniker sjekke utstyret hvert annet år.

RENGJ∅RINGSENHET

ADVARSEL! Oppbevar og kast alltid kjemikalier på riktig måte. Behandling av forurenset spylevann skal utføres i samsvar med lokale forskrifter og regler.

T∅M TANKEN

Hvis det er flytende rester i tanken etter sprøyting, tøm væsken fra tanken før rengjøring.

• Ta ut batteripakken.
- Tøm innholdet ved å fylle området og væskeutløp.

MERK: Kontroller at O-ringene i dekselet er på plass.

MERK: Sett væsken tilbake i den opprinnelige beholderen. Ikke oppbevar kjemiske væsker i tanken.

RENGJ∅R TANKEN

MERK: Rengjør aldri tanken med brennbare kjemikalier eller skuremidler.

• Tørk av utsiden av tanken med en ren, tørr klut.

- Sett inn batteripakken på nytt. Spray til tanken er drenert. Pass på at sprayen er rettet mot et område som ikke vil bli skadet av sprayoppløsningen.

- Fyll vannet på nytt og gjenta denne prosedyren. Vanntanken må kanskje skylles flere ganger og deretter tømmes igjen som beskrevet ovenfor.

- La alle delene være helt tørre før du installerer delene og oppbevarer enheten.

RENGJ∅R MUNNSTYKKET

Hvis dysen er blokkert, bruker du følgende trinn for å fjerne den.

• Ta ut batteripakken.
• Løsne og fjern dysen fra sprøytestavet.
- Før en liten ledning gjennom det eksponerte hullet for å fjerne rusk. Skyll deretter med vann. Se figur 14.

Hvis sprøyten ikke kan trekke ut væske fra tanken, eller hvis den ikke kan sprøytes etter første gangs bruk eller langtidslagring. Rengjør pumpen på følgende måte:

1. Slå av maskinen og ta ut batteriet.
2. Fjern spraystangen fra håndtaket.
3. Tøm den gjenværende væsken eller oppbevar den gjenværende væsken i en annen beholder for å sikre at den er tom.
4. Skru av det røde dekselet, åpne vannhullet og koble vannhullet til springen. Kontroller at O-ringen er i det røde dekselet. Se figur 15.
5. Slå langsomt på kranen og trykk på spaken for å skylle bort rusk som fester seg til pumpen. Se figur 16.
6. Koble fra kranen og stram det røde lokket igjen. Kontroller at O-ringene i dekselet er på plass.

Figur 15 Figur 16

VALGFRIE TILBEH∅R

FORSIKTIG:

Dette tilbehøret eller tilbehøret anbefales for forbruk med Makita-produktet som er spesifisert i denne håndboken. Bruk av annet tilbehør kan føre til fare for personskade. Bare bruk tilbehør til tiltenkt formål.

Hvis du ønsker mer informasjon om dette tilbehøret, kan du spørre ditt lokale Makita-servicesenter.

- Noen elementer i denne listen kan være inkludert i produktet som standard. Dette kan variere fra land til land.
