BRUKSANVISNING DUS158 MAKITA

1	Vertikalt typ 2-huvd mun-stycke	2	Sprutstav 3 Tanklock 4 T	Tank	(10 L/15 L)
5	Sprutstavs hållare 6 Sprutslang	7	Spak 8 Handtag

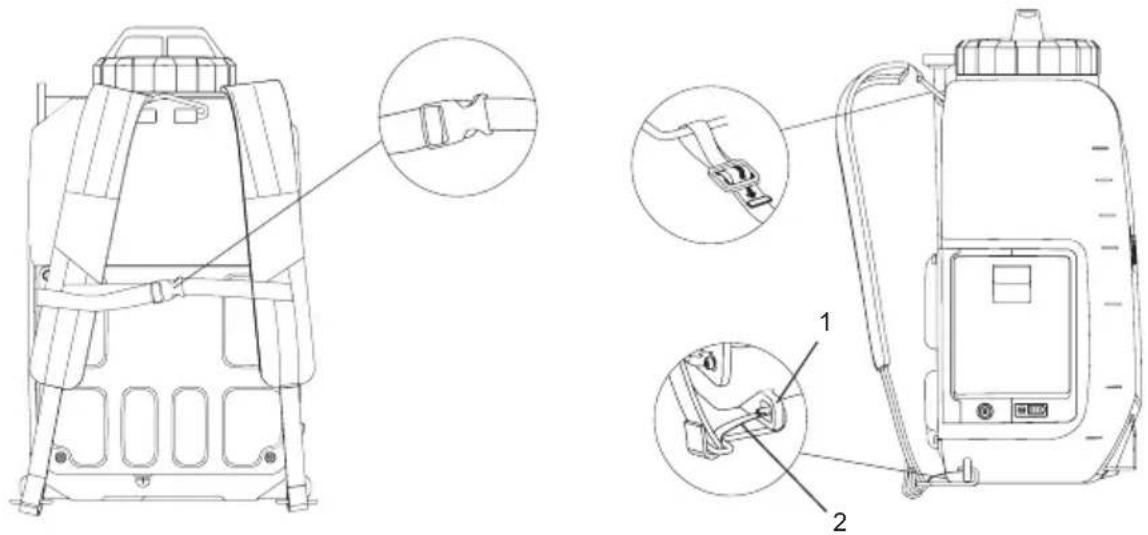

9	Axelbälten 10 Låsspak 11 Batterilock	12 Ryggdyna

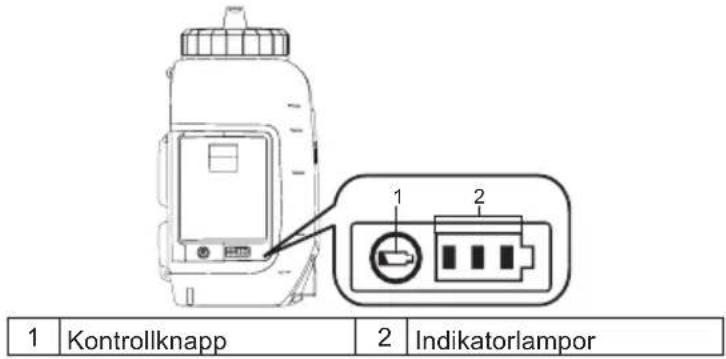

13	PÅ/AV knapp	14	Indikatorlampor	15	Vätskeuttag	16	Krok (för att fästa sprutstaven)
17	Ogräsmedel munstycke	-	-	-	-	-	-

SPECIFIKATIONER

Modell DUS108 DUS158
Märkspänning DC 18 V
Tankskapacitet 10 L 15 L
Slangslängd 1,7 m
Sprutstavs längd 60 cm
Max. arbetstryck 0,5 MPa
Arbetstryck med vertikalt typ 2-huvud munstycke	Cirka 0,34 MPa
Flödeshastighet med vertikalt typ 2-huvd munstycke	Cirka 0,90 L/min
Arbetstryck med ogräsmedel munstycke	Cirka 0,12 MPa
Flödeshastighet med ogräsmedel munstycke	Cirka 1,70 L/min
Munstycksskruv G 1/4"
Teknisk volym av total rest ≤ 200 ml
Mått (L × B × H) 317 × 237 × 437 mm 3	17 × 237 × 517 mm
Vikt tom 5,6 - 5,9 kg 5,9 - 6,2 kg
Vikt fylld	15,6 - 15,9 kg	20,9 - 21,2 kg

- På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer komma att ändras utan föregående varning.

- Specifikationerna kan variera från land till land.

- Vikten kan variera beroende på tillbehör, inklusive batterikassetten. Den lättaste och tyngsta kombinationen, enligt EPTA-procedur 01/2014, visas i tabellen.

Tillämplig batterikasett och laddare

Batterikassett	BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Laddare	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Vissa av batterikassetterna och laddarna ovan kanske är inte tillgängliga, beroende på din region.

⚠️ WARNING: Använd bara batterikassetter och laddare som anges ovan. Användning av andra batterika-setter och laddare kan orsaka skador och/eller brand.

⚠️ WARNING: Använd inte en strömförsörjning med sladd, t.ex. batteriadapter eller bärbara nätaggregat med denna maskin. Kabeln till en sådan strömförsörjning kan hindra driften och leda till personskador.

Symboler

Följande är det symboler som används för utrustningen. Säkerställa att du förstår deras mening innan användning.

	Använd hörselskydd.		Varning
	Använd andningsmask.		Använd skyddsglasögon.
	Använd skyddsskor.		Använd skyddshandskar.
	Undvik att använda sprutan i regnet eller lämna den utomhus när det regnar.
	Läs instruktionsboken.
	Håll personerna som står vid sidan på avstånd vid sprutning.

Endast för EU-länderPå grund av närvaron av farliga komponenter i utrustningen kan avfall som är elektriskt och elektronisk utrustning, samt ackumulatorer och batterier ha en negativ inverkan på miljön och människors hälsa. Undvik att kasta elektriska och elektroniska apparater eller batterier tillsammans med hushållsavfall! I enlighet med de europeiska direktiven om avfall som är elektriskt och elektronisk utrustning, samt ackumulatorer, batterier, avfall som är ackumulatorer, batterier och deras genomförande i enlighet med nationella lagar, måste elektrisk utrustning, batterier och ackumulatorer förvaras separat och levereras till en separat uppsamlingsplats för kommunalt avfall, som fungerar enligt bestämmelserna om miljöskydd. Detta indikeras av symbolen för den överkorsade papperskorgen som är placerad på utrustningen.

Avsedd användning

Denna maskin är avsedd för att spruta.

Buller

Den typiska A-viktade bullernivån bestämd enligt EN62841-1:

Ljudtrycksnivå ( L_pA ): 70 dB (A) eller mindre

Osäkerhet (K): 3 dB (A)

OBS: Det eller de deklarerade bullerniväerna har uppmätts i enlighet med en standardtestmetod och kan användas i jämföringen av ett verktyg med ett annat.

OBS: Det eller de deklarerade bullernivåerna kan oskså användas i en preliminär bedömning av exponeringen.

WARNING: Använd hörselskydd.

WARNING: Bulleremissionen vid elverktygets tiska användning kan skilja sig från det eller de klarerade värdena beroende på hur verktyget vänds, särskilt vilken typ av arbetsstycke som arbetas.

WARNING: Se till att identifiera säkerhetsåt- der för att skydda operatören med utgångs- nkt i en uppskattning av exponeringen under faktiska användningsförhållandena (med syn till alla delar av driftscykeln, till exempel v verktyget stängs av och när det går i tomgång autom utlösningstiden).

Vibration

Vibrationens totala värde (triaxiell vektorsumma) bestämd enligt EN62841-1:

Arbetsläge: hantering utan belastning

Vibrationsemission ( a_h ): 2,5 m/s ^2 eller mindre

Osäkerhet (K): 1,5 m/s²

OBS: Det eller de deklarerade totalvärdena av vibrationen har uppmätts i enlighet med en standardtestmetod och kan användas i jämföringen av ett verktyg med ett annat.

OBS: Det eller de deklarerade totalvärdena av vibrationen kan oskså användas i en preliminär bedömning av exponeringen.

WARNING: Vibrationsemissionen vid elverkets faktiska användning kan skilja sig från det er de deklarerade värdena beroende på hur ktyget används, särskilt vilken typ av arbetsske som bearbetas.

WARNING: Se till att identifiera säkerhetsåt- der för att skydda operatören med utgångs- nkt i en uppskattning av exponeringen under faktiska användningsförhållandena (med syn till alla delar av driftscykeln, till exempel v verktyget stängs av och när det går i tomgång autom utlösningstiden).

EG-försäkran om överensstämmelse

Endast för EU-länder

EG-försäkran om överensstämmelse ingår som bilaga A till denna bruksanvisning.

WARNING

Denna apparat får lov att användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap om de noggrant övervakas eller instrueras om hur apparaten ska användas på ett säkert sätt och förstår vilka risker som är förbundna med apparatens användning. Barn får inte leka med verktyget. Den får inte rengöras eller underhållas av barn utan tillsyn.

Allmänna säkerhetsvarningar för elverktyg

WARNING: Läs alla säkerhetsvarningar, struktioner, illustrationer och specifikationer om medföljer detta elverktyg. Underlåtenhet atta alla instruktioner nedan kan orsaka elektriska tar, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termen "elverktyg" i varningarna avser det eldrivna (med sladd) elverktyget eller det batteridrivna (sladdlösa) elverktyget.

Arbetsyta säkerhet

1. Håll arbetsytan ren och väl upplyst. Stökiga eller mörka områden ökar risken för olyckor.
2. Använd inte elverktyg i explosiva miljöer, t.ex. i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg orsakar gnistor som kan antända damm eller ångor.
3. Håll barn och kringstående på avständ vid arbete med elverktyg. Distraktioner kan göra att du tappar kontrollen över verktyget.

Elektrisk säkerhet

1. Elverktygets kontakt måste överensstämma med eluttaget. Modifiera inte kontakten på något sätt. Använd inte kontaktadaptrar med jordade elverktyg. Ej modifierade kontakter och motsvarande uttag minskar risken för elektriska stötar.
2. Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskåp. Risken för elektriska stötar ökar om din kropp är jordad.
3. Utsätt inte elverktyg för regn eller fukt. Vatten som tränger in i ett elverktyg ökar risken för elektriska stötar.
4. Var försiktig med sladden. Använd aldrig sladden för att bära, dra i eller koppla ur elverktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller snärjda elkablar ökar risken för elstötar.
5. Om du använder ett elverktyg utomhus kan du använda en lämplig skarvsladd för utomhusbruk. En skarvsladd för utomhusbruk minskar risken för elektriska stötar.
6. Om elverktyget måste användas i en fuktig plats ska jordfelsbrytare användas. En jordfelsbrytare minskar risken för elektriska stötar.
7. Elverktyg kan producera elektromagnetiska fält (EMF) som är oskadliga för användaren. Användare av pacemaker och andra liknande medicintekniska produkter bör dock kontakta tillverkaren av sin apparat och/eller läkaren för råd innan användningen av detta elverktyg.

Personsäkerhet

1. Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet medan du arbetar med elverktyg kan orsaka allvarliga personskador.
2. Använd personliga skyddsutrustningar. Använd alltid skyddsglasögon. Skyddsutrustningar som en dammask, halkfria säkerhetsskor, hjälm eller hörselskydd som används under lämpliga omständigheter minskar risken för personskador.
3. Förhindra oavsiktlig start. Säkerställa att strömbrytaren är i av-läge innan man ansluter till strömkällan och/eller batterienheten, tar upp eller bär verktyget. Att bära elverktyg med fingret på strömbrytaren eller att koppla in elverktyg med strömbrytaren på ökar risken för olyckor.
4. Avlägsna alla nycklar innan du sätter på elverktyget. Om nycklar lämnas anslutna till en roterande del på elverktyget kan detta orsaka personskador.

5. Sträck dig inte för långt. Stå stadigt och se till att ha ordentligt fotfäste. Detta hjälper dig att ha bättre kontroll över elverktyget i oväntade situationer.

6. Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

7. Om tillbehör ingår som ska anslutas för dammutsugning och -uppsamling, ser du till att dessa är anslutna och används på rätt sätt. Att använda dammuppsamling kan minska dammrelaterade faror.
8. Låt inte förtrogenhet som erhålls genom frekvent användning av verktyg låta dig bli självbelåten och strunta i verktygssäkerhetsprinciper. En slarvig handling kan medföra allvarliga skador under några tiondedelssekunder.
9. Använd alltid skyddsglasögon för att skydda dina ögon från skador vid användning av elverktyg. Glasögonen måste uppfylla ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/Nya Zeeland. I Australien/Nya Zeeland är det lagligt att använda ansiktsskydd för att skydda ditt ansikte också.

Det är en arbetsgivares ansvar att upprätthålla användningen av lämpliga säkerhetsutrustningar för verktygsoperatörerna och andra personer i den omedelbara arbetsytan.

Användning och skötsel av elverktyg

1. Forcera inte elverktyget. Använd rätt elverktyg för ditt syfte. Rätt elverktyg gör jobbet snabbare och säkrare i den hastighet som det är konstruerat för.
2. Använd inte elverktyget om strömbrytaren inte fungerar. Elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
3. Koppla ur kontakten från strömkällan och/eller ta bort batterienheten, om det är löstagbart, från elverktyget innan man gör några justeringar, byter tillbehör eller förvarar elverktyg. Sådana säkerhetsåtgärder minskar risken för att elverktyget startas av misstag.

4. Förvara elverktyg som lämnats på utom räckhåll för barn och låt inte personer som inte är bekanta med elverktyget eller dessa instruktioner använda elverktyget. Elverktyg är farliga i händerna på outbildade användare.

5. Underhåll elverktyg och tillbehör. Kontrollera för felriktade eller bundna rörliga delar, trasiga delar och andra tillstånd som kan påverka elverktyget när du använder det. Om det är skadat måste elverktyget repareras innan det används. Många olyckor orsakas av dåligt underhållna elverktyg.

6. Håll kapverktyg vassa och rena. Väl underhållna verktyg med skarpa skärande delar lider mindre risk att bindas och är enklare att kontrollera.
7. Använd elverktyget, tillbehör och verktygsinsatser etc. i enlighet med dessa instruktioner, med hänsyn till arbetsförhållandena och arbetet som ska utföras. Att använda elverktyget i annat än deras avsedda syfta kan leda till en farlig situation.
8. Bevara handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor möjliggör inte säker hantering och kontroll av verktyget i oväntade situationer.
9. Använd inte arbetshandskar tillverkade av tyg som kan bli intrasslad vid användning av verktyget. Trassel av arbetshandskar tillverkade av tyg i rörliga delar kan leda till personskada.

Användning och skötsel av batteriverktyg

1. Ladda endast apparaten med en laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batterienhet kan skapa en brandrisk när den används med en annan batterienhet.
2. Använd endast elverktyg med speciellt avsedda batterienheter. Att använda andra batterienheter ökar risken för skada eller brand.
3. När batterienheten inte används ska den hållas borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt mellan terminalerna. En kortslutning av batteriterminalerna kan orsaka brännskador eller brand.
4. Vid missbruk av apparaten kan vätska spruta ur från batteriet, undvik kontakt. Om kontakt oav-siktligt uppstår, spola med vatten. Om vätskan kommer i kontakt med ögonen bör dessutom läkarhjälp sökas. Vätska som sprutar ur batteriet kan orsaka irritation eller brännskador.
5. Om en batterienhet eller ett verktyg är skadad eller modifierad ska den inte användas. Skadade eller modifierade batterier kan orsaka oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.
6. Utsätt inte en batterienhet eller ett verktyg för eld eller allför höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan orsaka explosion.
7. Följ alla laddningsinstruktioner och ladda inte batterienheten eller verktyget utanför det temperaturintervall som specificerats i instruktionerna. Batteriet kan skadas och risken för brand öka om laddningen sker på ett otillbörligt sätt eller vid temperaturer utanför det specificerade intervallet.

Underhåll

1. Få ditt elverktyg underhållet av en behörig reparatör endast med identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.
2. Underhåll aldrig skadade batterienheter. Service av batterienheter ska endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.
3. Följ instruktionerna för smörjning och bytning av tillbehör.

Säkerhetsvarningar för sladdlösa trädgårdsspruta

⚠️ WARNING: Risk för brand eller explosion. Spruta inte brandfarliga vätskor såsom bensin. Leta efter denna symbolreferens på behållaren.
⚠️ VARNING: En del sprejer som skapats av produkter vilken används med sprutan innehåller kemikalier som är kända för att orsaka cancer, fosterskada eller annan reproduktionsskada. Här är några exempel på dessa kemikalier:

blandningar i gödningsmedel.

• blandningar i insekticider, herbicider och bekämpningsmedel;

• arsenik och krom från kemiskt behandlat virke. Följ anvisningarna på behållare av alla sådana produkter. För att minska din exponering för dessa kemikalier, använd godkända säkerhetsutrustningar, t.ex. ansiktsmasker som är speciellt utformade för att filtrera bort sprejer, handskar och annan lämplig skyddsutrustning.

• Läs igenom märkningen på originalbehållaren noggrant och följ anvisningarna innan du använder bekämpningsmedel eller andra sprejmaterial i sprutan. Vissa sprejmaterial är farliga och bör inte användas i denna spruta, eftersom de kan skada sprutan och orsaka allvarliga kroppsskador eller sakskador.
  ■ Faror av elektriska stötar. Spruta aldrig mot eluttag.
  Det är förbjudet att använda kemikalier av kommersiell kvalitet eller kemikalier för kommersiella eller industriella ändamål. Använd endast vattenbaserade gräsmattor och trädgårdskemikalier av konsumentkvalitet.
  ■ Häll inte varma eller kokande vätskor i tanken. De kan försvaga eller skada slangen eller tanken.
  ■ Sprejområdet måste vara väl ventilerat.
  ■ Undvik att spruta på blåsiga dagar. Sprutningsmedel kan oavsiktligt blåses på växter eller föremål som inte får sprutas.
  ■ Förvara sprutan i en säker och väl ventilerad inomhusmiljö medan vätsketanken är tom.
  ■ Använd inte kaustika (alkaliska) självuppvärmande eller frätande (syra) vätskor i denna spruta. De kan korrodera metalldelar eller försvaga tanken och slangen.
  ■ Använd andningsskydd och lämpliga skyddskläder. Håll personerna som står vid sidan på avständ vid sprutning.

- Indentifiera innehållet i kemikalien som sprutas. Läs alla säkerhetsdatablad (MSDS) och förpackningsetiketter som medföljer kemikalien. Följ kemikalietillverkarens säkerhetsinstruktioner.

- Lämna inte rester eller sprutningsmedel i tanken efter användning av sprutan. Rengör sprutan efter varenda användning.

■ Rök inte i vid sprutanvändningen eller spruta inte i närheten av gnistor eller eldslågor.

■ Risk för injektion. Släpp inte ut direkt mot huden.

- Lägg inte sprutan i vatten eller andra vätskor för att minska risken för elektriska stötar. Undvik att lägga eller förvara sprutan så att den kan falla eller dras ned i ett badkar eller ett handfat.

■ Underhåll denna produkt. Inspektera både sprutans insida och utsida noggrant och granska komponenterna före varenda användning. Kontrollera om det finns spruckna samt försäm- rade slangar, läckage, igensatta munstycken och saknade eller skadade delar. Om produk- ten är skadad måste den repareras innan den används. Många olyckor orsakas av dåligt under- hållna produkter.

■ Koppla ur batteriet från enheten innan du tömmer, rengör eller förvarar sprutan. Sådana säkerhetsåtgärder minskar risken för oavsiktlig start.

■ Använd alltid skyddsglasögon med sidoskydd eller skyddsglasögon märkta för att uppfylla ANSI Z87.1. Underlåtenhet att göra det kan leda till att vätska kommer in i ögonen, vilket kan leda till allvarlig skada.

■ Skydda dina lungor. Använd ansikts- eller dammmask när du utnyttjar sprutan. Det minskar risken för allvarlig personskada i enlighet med denna regel.

■ Batteriverktyg behöver inte anslutas till ett eluttag. Därför är de alltid i driftstillständ. Var medveten om möjliga faror när du inte använder batteriverktyget eller när du byter tillbehör. Ta bort batterienheten när verktyget inte används. Det minskar risken för eletrisk stöt, brand eller allvarlig personskada i enlighet med denna regel.

- Placera inte batteriverktyg eller deras batterier i närheten av eld eller värme. Detta minskar risken för explosion och eventuell skada.

■ Unvik att krossa, tappa eller skada batterienheten. Använd inte en batterienhet eller laddare som har tappats eller fått ett kraftigt slag. Ett skadat batteri utsätts för explosion. Släng omedelbart ett tappat eller skadat batteri på ett lämpligt sätt.

■ Batterier kan explodera i närvaro av en antändningskälla, till exempel en kontrollampa. För att minska risken för allvarlig personskada, använd aldrig någon sladdlös produkt i närvaro av öppen eld. Ett exploderat batteri kan driva skräp och kemikalier. Spola omedelbart med vatten vid exponering.

■ Ladda inte batteriverktyget på fuktiga eller våta platser. Det minskar risken för eletriska stötar i enlighet med denna regel.

■ För att uppnå bästa resultat bör ditt batteriverktyg laddas på en plats där temperaturen är högre än 10 °C (50 °F) men lägre än 40 °C (104 °F). För att minska risken för allvarlig personskada, förvara verktyget inte utomhus eller i fordon.

■ Under extrem användning eller vid temperaturförhållanden kan batteriläckage uppstå Om vätska kommer i kontakt med huden, tvätta genast med tvål och vatten. Om vätska tränger in i ögonen, spola dem med rent vatten i minst 10 minuter och sedan kontakta omedelbart läkare för läkarvård. Det minskar risken för allvarlig personskada i enlighet med denna regel.
■ Undvik att den batteridrivna apparaten utsätts för regn vid användning.
- Var försiktig när du hanterar batterier för att inte förkorta batteriet med ledande material som ringar, armband och nycklar. Batteriet eller ledaren kan överhettas och orsaka brännskador.
■ Släng inte batterier i eld. Cellen kan explodera. Kontrollera med lokala regler för speciella avfallsinstruktioner.
- Öppna inte och gör ingen åverkan på batterierna. Elektrolyt som läcker ut är frätande och kan orsaka skador på ögon eller hud. Det kan vara giftigt om det sväljs.
■ Undvik farlig miljö - Använd inte apparater på fuktiga eller våta platser.
■ Använd rätt apparat - Använd inte apparaten för arbeten som den inte är avsedd för.
■ Tvinga inte apparaten - Det kommer att funktionera bättre och med mindre sannolikhet för risk för skada i den hastighet som det är konstruerat för.
■ Förvara tomgångsapparater inomhus - När apparater inte används ska de förvaras inomhus på torra och höga eller låsta platser - utom barnens räckhåll.
■ Underhåll apparaten försiktigt - Håll den ren för bästa prestanda och för mindre risker för skador. Följ instruktionerna beträffande byte av tillbehör. Inspektera sladden och om den är skadad, låt en auktoriserad serviceverkstad reparera den . Bevara handtag torra, rena och fria från olja och fett.
- Kontrollera skadade delar - Innan ytterligare användning av apparaten bör ett skydd eller en annan skadad del kontrolleras noggrant för att bedöma att den fungerar korrekt och utför sin avsedda funktion. Kontrollera anpassning samt bindning av rörliga delar, sönderbrytning av delar, montering och andra förhållander som kan påverka dess funktion. Ett skydd eller en annan skadad del ska repareras eller bytas ut av ett auktoriserat tjänstecentrum såvida annat inte anges i denna anvisning.
■ Välta inte en uppfylld tank för att undvika läckage om tankskyddet inte dras åt.

Kvarvarande risker Även om det elektriska verktyg används i enlighet med instruktionerna kan vissa kvarvarande risker inte uteslutas. Följande faror kan uppkomma i samband med utrustningens konstruktion och layout:

1. Lungskador kanske uppkommer om ingen lämplig skyddsmask används.
2. Stå i kontakt med farliga ämnen. Sprutmaterial kan orsaka skador vid inandning eller förtäring, eller vid kontakt med huden eller ögonen. Var snäll att följa instruktionerna och använda lämplig skyddsutrustning.

Viktiga säkerhetsföreskrifter för batterikassetten

1. Läs alla instruktioner och varningsmarkeringar för (1) batteriladdare, (2) batteri och (3) produkten som använder batteriet innan batterikassetten används.
2. Ta inte isär och manipulera inte batteriet. Det kan leda till brand, överhettning eller explosion.
3. Stoppa genast driften om drifttiden förkortats märkbart. Det kan resultera i en risk för överhettning, möjliga brännskador och till och med en explosion.

4. Om elektrolyten får kontakt med ögonen ska de sköljas med rent vatten och läkarhjälp sökas omedelbart. Du kan förlora synen.

5. Kortslut inte batterikassetten:

(1) Rör ej vid terminalerna med elektriskt ledande material.
(2) Undvik att lagra batterikassetten i en behållare med andra metallföremål som spikar, mynt etc.
(3) Utsätt inte batterikassetten för vatten eller regn.

En kortslutning av batteriet kan orsaka ett stort strömflöde, överhettning, möjliga brännskador och till och med motorstopp.

1. Förvara och använd inte verktyget och batteripatronen på platser där temperaturen kan nå eller överstiga 50 °C(122 °F).

2. Bränn inte upp batterikassetten, även om den är allvarligt skadad eller helt utsliten. Batterikassetten kan explodera i en brand.

3. Spika, klipp, krossa, släng och släpp inte batteripatronen eller slå med ett hårt föremål på batteripatronen. Det kan leda till brand, överhettning eller explosion.

4. Använd inte ett skadat batteri.

5. Litiumjonbatterierna i kassetten omfattas av lagstiftningen om farligt gods. För kommersiella transporter, till exempel av tredjeparter och speditörer, måste de särskilda kraven på förpackning och märkning följas. En expert på farliga ämnen måste konsulteras vid förberedelse av artikeln som fraktas. Se även mer detaljerade nationella bestämmelser. Tejpa eller dölj öppna kontakter och packa batteriet på ett sådant sätt att det inte kan röra sig i förpackningen.

6. När batterikassetten ska kastas, måste den tas ur verktyget och kasseras på en säker plats. Följ lokala föreskrifter angående bortskaffande av batterier.

7. Använd endast batterierna med de produkter som specificerats av Makita. Att installera batterierna i produkter som inte uppfyller kraven kan resultera i en brand, överdriven hetta, explosion eller läckande elektrolyter.
8. Om verktyget inte används under en lång period måste batteriet tas ur verktyget.
9. Under och efter användning kan batterikasetten ta upp värme som kan orsaka brännskador eller förbränning vid låg temperatur. Var uppmärksam på hanteringen av heta batterikasetter.
10. Rör inte vid verktygets pol direkt efter användning eftersom den kan bli tillräckligt varm för att orsaka brännskador.
11. Låt inte spån, damm eller jord fastna i batteripaketets poler, hål och spår. Det kan leda till dåliga prestanda eller till att verktyget eller batterikasetten förstörs.
12. Om inte verktyget fungerar nära högspänningsledningar, använd inte batterikasetten i närheten av högspänningsledningar. Det kan leda till funktionsfel eller till att verktyget eller batterikasetten förstörs.
13. Håll batteriet borta från barn.

SPARA DESSA ANVISNINGAR.

⚠️ WARNING: Använd bara äkta Makita-batterier. Att använda oäkta Makita-batterier eller modifierade batterier kan resultera i att batteriet spricker och orsakar bränder, personskador och åverkan. Det upphåver också Makitas garanti för Makita-verktyget och -laddaren.

Tips för att bibehålla maximal livslängd på batteriet

1. Ladda batterikassetten innan den är fullständigt urladdad. Stäng alltid av verktyget och ladda batterikassetten när du märker att verktyget har lägre effekt.
2. Ladda aldrig en fulladdad batterikassett. Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid en rumstemperatur på 10 °C – 40 °C (50 °F – 104 °F). Låt en upphettad batterikassett svalna innan den laddas.
4. När du inte använder batterikasetten, ta bort den från verktyget eller laddaren.
5. Ladda batterikassetten om du inte använder den under en längre period (mer än sex månader).

ANVÄNDNING OCH SKÖTSEL OM SLADDLÖSA TRÄDGÅRDSSPRUTA

1. Den sladdlösa trädgårdssprutan fungerar med Makita litiumjon batterikassett. Att använda andra batterier ökar risken för brand. Ladda batterierna endast med den angivna laddaren. En laddare som kanske är lämplig för en typ av batteri kan utgöra en brandrisk när den används med ett annat batteri.
2. När du sätter in eller tar ut batteriet ska du alltid lägga den sladdlösa trädgårdssprutan på en jämn och stabil yta.
3. Använd inte batterier, infästningar eller tillbehör som inte rekommenderas av tillverkaren av denna apparat. Användningen av batterier, infästningar eller tillbehör som inte rekommenderas kan leda till allvarliga personskador.

Avsedd användning

Denna tryckspruta är endast avsedd för sprutning av följande lösningar utomhus och i väl ventilerade växthus.

• Vatten
Bekämpningsmedel
• Ogräsmedel
- Naturliga oljor upplösta i vatten (t.ex. neemolja, rapsolja).
- Gödselmedel som är upplöst i vatten.

Vätskor som ska sprutas, i synnerhet naturliga oljor upplösta i vatten, måste ha en vattenliknande konsistens. Vätskor med högre viskositet kan inte sprutas, eller apparaten kan bara fungera med mindre kraft i så fall.

Endast flytande gödselmedel, ogräsmedel och bekämpningsmedel som är godkända av den lokala licensmyndigheten i landet där de används får sprutas. Det är ännu ej känt att skadliga effekter på de använda materialen orsakas av dessa godkända ämnen eller naturliga oljor upplösta i vatten vid tillverkningstillfället. Gödselmedel, bekämpningsmedel och ogräsmedel är endast tillåtna att sprutas i de angivna koncentrationerna från tillverkaren av spraylösningarna. Kontakta relevant tillverkare om du är osäker,

Trycksprutan är inte avsedd att användas med livsmedel eller att spruta vätskor som överstiger den maximala driftstemperaturen på 40 °C. På samma sätt är det förbjudet att spruta sura, kaustiska och brandfarliga vätskor vars flampunkt är lägre än 55 °C, samt impregneringsmedel, desinfektionsmedel, färger, lacker, fett, glasyr och syntetiskt tillverkade oljor.

Viktig! Atomiserade brandfarliga vätskor med en flampunkt över 55 °C är också lättantändliga.

Använd aldrig trycksprutan

• som en flammapistol.
• för lagring av vätskor.
• för ämnen med okända risker.

Utrustningen bör endast användas för det angivna syftet. All övrig användning anses vara ett fall av missbruk. Användaren / operatören och inte tillverkaren kommer att hållas ansvarig för skador eller andra skador som orsakats till följd av detta.

HOPSÄTTNING

WARNING:

Se alltid till att maskinen är avstängd och att batterikassetten tas bort innan du utför något arbete på maskinen.

WARNING:

Se till att alla delar är ordentligt ihopsättade så att vätskan inte läcker när du använder maskinen.

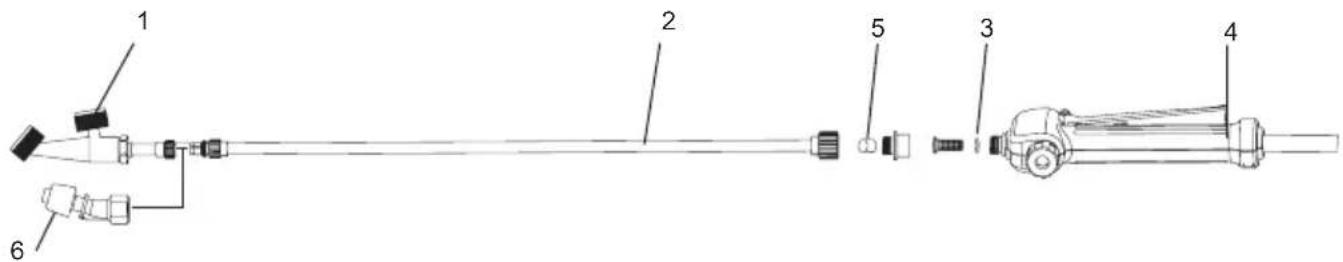

Hopsättning av sprutstaven

OBS: Artiklar som munstycken och koppar ingår i tanken.

1. Ta bort locket från handtaget.
2. Se till att O-ringen är på plats, sedan dra sprutstaven på handtaget och dra åt det ordentligt. Se figur 1.

1	Vertikalt typ 2-huvd mun-stycke	2 Sprutstav 3 O-ring
4	Handtag 5 Lock 6 Ogräsmedel	munstycke

Figur 1

Axelbälte

Fäst axelbältet på hängarna på maskinen och dra åt fästkrokarna för bältet på plats.

Glid bältet över axlarna och justera dess längd. Fäst sedan bältet för trötthetfri bearbetning.

För att justera bältlängden, dra i bältets två ändar för att förkorta den eller dra ut de två frisläppningsmekanismerna för att förlänga den. Se figur 2.

Se alltid till att maskinen är avstängd och att batterikassetten tas bort innan du justerar eller kontrollerar funktionen på maskinen.

Installation eller borttagning av batterikassetten.

WARNING:

• Stäng alltid av maskinen innan du installerar eller tar bort batterikassetten.
• Håll maskinen och batterikassetten i ett fast grepp vid installation eller borttagning av batterikassetten. Om du inte håller maskinen och batterikassetten i ett fast grepp kan de glida ur händerna och leda till skador på maskinen och batterikassetten samt en personskada.
• Använd inte våld när du installerar batterikassetten. Om kassetten inte glider in lätt, sätts den inte in korrekt.
• Installera alltid batterikassetten fullständigt tills den röda indikatorn inte längre syns. Den kan annars oavsiktligt falla ur verktyget och skada dig eller någon i din närhet.
• Var försiktig så att du inte klämmer i fingrarna när du öppnar eller stänger batterilocket.

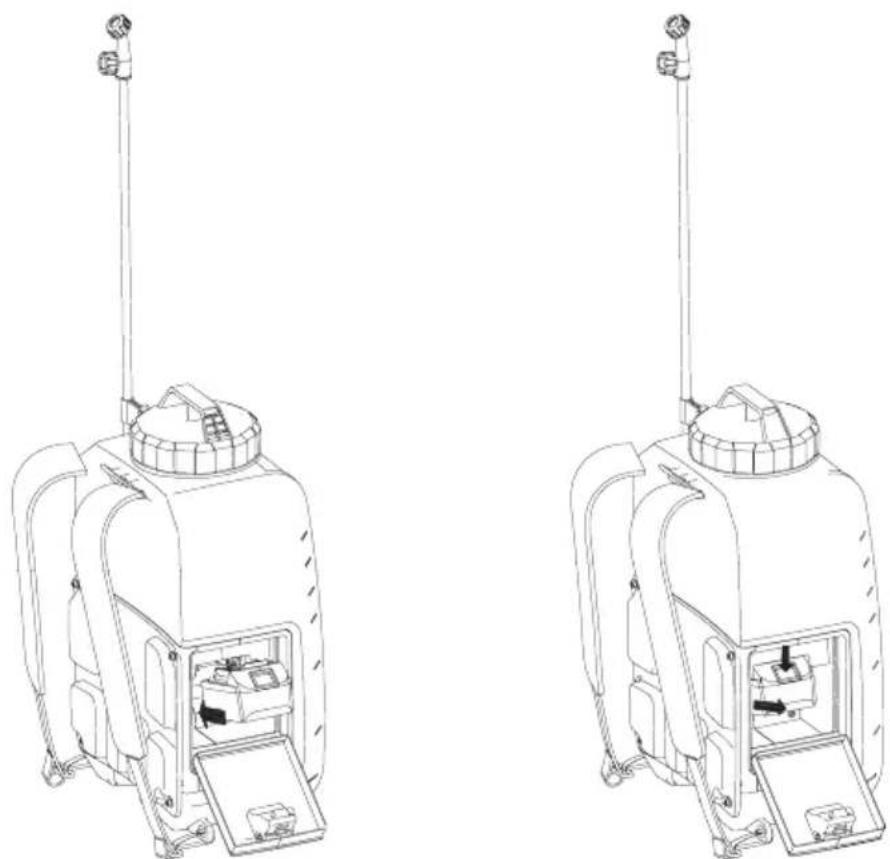

För att installera batterikassetten, dra ned lässpaken och öppna sedan batterilocket. Justera batterienhetens tunga med fåran i höljet och skjut den på plats. Alltid skjut in den till den låses fast med ett litet klick. Se figur 3. Ta bort batterikassetten genom att skjuta den från maskinen medan du trycker på knappen. Se figur 4.

Figur 3 Figur 4

Anger återstående batterikapacitet

Tryck på kontrollknappen på maskinen för att visa återstående batterikapacitet. Indikatorlampan lyser ett par sekunder. Se figur 5.

Indikatorlampor		Återstående batterikapacitet
Påslagen	Av
		50 % till 100 %
		30 % till 50 %
		0 % till 30 %

1 | Kontrollknapp | 2 | Indikatorlampor

OBS:

- Indikationen kan variera något från den reella kapaciteten beroende på användarvillkoren och den omgivande miljöns temperatur.

Figur 5

Maskin/skyddsystem för batteri

Maskinen är utrustad med skyddssystemet. Systemet avbryter automatiskt strömmen till motorn för att förlänga maskinens och batteriets livslängd. Maskinen stannar automatiskt under drift om maskinen eller batteriet läggs under ett av följande förhållanden.

• Överbelastningsskydd : När maskinen fungerar på ett sätt som får den att dra onormalt hög ström stannar maskinen automatiskt utan någon indikation. Stäng av maskinen i den här situationen och stoppa applikationen som orsakade maskinens överbelastning. Sedan slå på maskinen för att starta om.
• Överurladdningsskydd: När batterikapaciteten blir låg stannar maskinen automatiskt. Om maskinen inte fungerar även när strömbrytarna manövreras tar du bort batterikassetten från maskinen och laddar den.

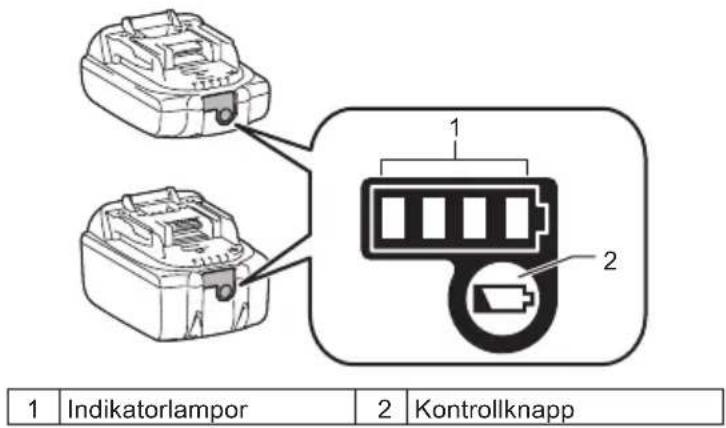

Indikation av återstående batterikapacitet

Endast för batterikassetter med indikator

1 Indikatorlampor 2 Kontrollknapp

Figur 6

Tryck på kontrollknappen på batterikassetten för att visa återstående batterikapacitet. Indikatorlamporna lyser ett par sekunder.

Indikatorlampor			Återstående kapacitet
Påslagen Av Blinkande
			75 % till 100 %
			50 % till 75 %
			25 % till 50 %
			0 % till 25 %
			Ladda batteriet.
			Batteriet kan ha tekniska problem.

OBS: Indikationen kan variera något från den reella kapaciteten beroende på användarvillkoren och den omgivande miljöns temperatur.

OBS: Den första (längst till vänster) indikatorlampan kommer att blinka när batterisäkerhetssystemet fungerar.

Blandning

VARNING! Följ alltid kemikalietillverkarens anvisningar som är utskrivna på deras produktmärkning för användning, rengöring och förvaring. Rengör noggrant efter varenda användning enligt instruktionerna i avsnittet Underhåll och rengöring i denna anvisning. Kemikalier bör förvaras utom barnens räckhåll. Underlåtenhet att göra det kan leda till allvarlig personskada.

VARNING! PRODUKTEN ÄR DESIGNAD FÖR SPRUTNING AV HEM- OCH GÅRDKEMIKALIER FÖR KONSUMENTKVALITET, SÄSOM BEKÄMPNINGSMEDEL, FUNGICIDER, INSEKTICIDER OCH GÖDNINGSMEDEL.

WARNING: Se till att ingen tidigare använt kemikalie har lämnats i tanken. I så fall kan kemisk reaktion inträffa och skadlig gas uppstår.

OBS: Fyll inte tanken för mycket. Det kan skada maskinen.

OBS: Vätskor som är på väg att sprutas måste vara så tunna som vatten. Tjockare vätskor kommer inte sprutas ordentligt.

1. Ta bort batteriet innan du tillägger kemisk vätska i tanken.
2. Ta bort tanklocket. Se figur 7.
3. Mät den rekommenderade vätskan. Koppen kan användas för att mäta upp till 200 ml (8 oz). Se figur 8.
4. Häll vätskan försiktigt in i tanken med mätkoppen genom tankens påfyllningsöppning. Du kan också lösa upp kemisk vätska i vatten helt i en separat behållare och sedan hålla den i tanken.

Se till att silen för tankpåfyllning är på plats. Se figur 9.

1. Dra åt tanklocket, Se figur 10.
2. Skölj mätkoppen med rent vatten.

* Behållare ingår inte.

Figur 7 Figur 8
Figur 9 Figur 10

DRIFT

VARNING! Risk för brand eller explosion. Sprayområdet måste vara väl ventilerat och avstå från gnistor eller eld.

WARNING! Vätskeuttags mutter måste säkert dras åt under hela operationen.

WARNING! Se till att axelbältet inte är lös eller lossad innan någon operation.

! WARNING:

Se till att sätta axelbältet fast på axeln när du använder maskinen.

Slå på/av maskinen

1. Sätt på skyddsglasögon och en annan säkerhetsutrustning innan du använder maskinen.
2. Tryck på/av strömbrytaren för att starta maskinen.
3. Håll ned spaken för att starta pruta. Se figur 11.
4. Släpp spaken för att stoppa sprutningen.
5. Tryck på På/av knappen för att stänga av maskinen.

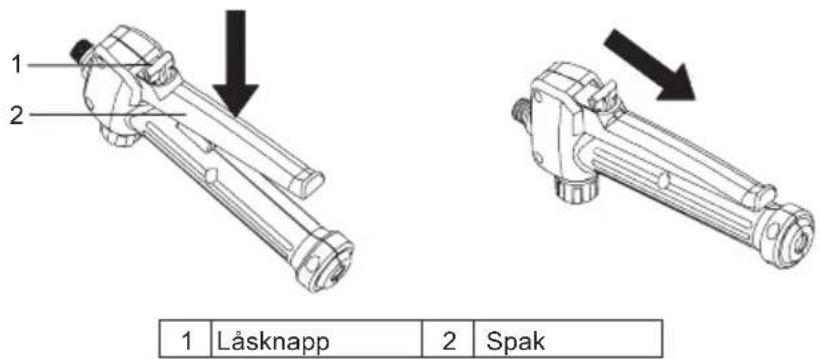

Låsning

Låsfunktionen är lättillgänglig vid oavbruten sprutning eller vid täckning av ett stort område.

1. Tryck ned spaken, dra låsknappen bakåt och sedan släpp spaken för att låsa upp. Se figur 12.
2. Tryck på spaken och skjuta över låsknappen framåt för att frigöra låsning.

OBS: Se till att spaken inte är i låst läge innan du sätter batterienheten in i maskinen.

1 2 Låsknapp 2 Spak

Figur 11 Figur 12

Montera ett munstycke

Två munstycken levereras med den sladdlösa trädgårdssprutan. Trä munstycket på änden av sprutstaven. Var snäll att använda endast originalmunstycke.

1

Vertikalt typ 2-huvd munstycke

2

Ogräsmedel munstycke

Figur 13

Sprutning

VARNING! Ställ aldrig enheten på marken under användning. Undvik att maskinen och batteriet alltid blir våta. Spruta inte nära eller direkt på enheten.

1. Rikta sprutmunstycket direkt mot de växter eller föremål du önskar spruta.
2. Rikta aldrig sprutänden på staven mot dig själv eller andra.
3. Var försiktigt med bak stänk. Stå tillräckligt långt ifrån föremålet som sprutas för att förhindra att sprejen stänker tillbaka på dig.
4. Undvik att spruta i riktning mot människor eller djur. Spruta alltid medvind.
5. Undvik att spruta på blåsiga dagar. Sprutningsmedel kan oavsiktligt blåses på växter eller föremål som inte får sprutas.
6. Var försiktigt med tillförselhastigheten av volymen och kontrollera volymen i tanken då och då.

UNDERHÅLL OCH RENGÖRING

WARNING:

Se alltid till att maskinen är avstängd och att batterikassetten har tagits bort innan du försöker utföra inspektion eller underhåll.

För att upprätthålla produktens SÄKERHET och PÅLITLIGHET bör reparationer, och allt annat underhåll eller justering utföras av auktoriserade Makita-servicecenter eller fabriksservicecenter, alltid med Makita-reservdelar.

UNDERHÅLL

VARNING! För att undvika allvarliga personskador ska du alltid ta bort batterienheten från maskinen när du rengör eller utför något underhåll.

VARNING! Använd alltid skyddsglasögon med sidoskydd eller skyddsglasögon märkta för att uppfylla ANSI Z87.1. Underlåtenhet att göra det kan leda till att vätska kommer in i ögonen, vilket kan leda till allvarlig skada.

VARNING! Använd endast identiska reservdelar vid service. Användning av andra delar kan utgöra en fara eller orsaka produktskador.

VARNING! Låt aldrig bromsvätskor, bensin, penetrerande oljor etc. komma i kontakt med plastdelar. Kemikalier kan skada, försvaga eller förstöra plast, vilket kan leda till allvarlig personskada.

OBS: Kontrollera regelbundet hela produkten med avseende på skadade, saknade eller lösa delar såsom skruvar, muttrar, bultar, kepsar etc. Dra åt alla fästelement och kepsar ordentligt och använd inte produkten förrän alla saknade eller skadade delar har bytts ut. Kontakta kundtjänst eller kvalificerat tjänstcentrum för hjälp.

OBS: Använd aldrig bensin, lösningsmedel, alkohol eller liknande. Det kan resultera i missfärgning, deformering eller sprickor.

ALLMÄNT UNDERHÅLL: Undvik att använda lösningsmedel vid rengöring av plastdelar. De flesta plaster är känsliga för olika typer av kommersiella lösningsmedel och kan skadas av deras användning. Använd rena kläder för att avlägsna smuts, damm, olja, fett etc. Vi rekommenderar att du ordnar en kvalificerad tekniker som kontrollerar utrustningen vartannat år, såvida annat inte föreskrivs.

RENGÖRING AV ENHETEN

WARNING! Förvara och kasta kemikalier på rätt sätt. Bortskaffande av förorenat sköljvatten ska genomföras enligt lokala förordningar och lagar.

TÖMNING AV TANKEN

Om det finns någon vätska kvar i tanken efter sprutning ska tanken tömmas innan rengöring.

• Ta bort batterienheten.

- Töm innehållet genom fyllningsområdet och vätskeuttag.

OBS: Se till att O-ringen inuti locket är på plats.

OBS: Tappa vätskan tillbaka i originalbehållaren. Undik att förvara kemisk vätska i tanken.

RENGÖRING AV TANKEN

• Fyll ungefär en tredjedel av tankkapaciteten med rent vatten. En liten mängd milt rengöringsmedel kan tillsättas.
  OBS: Använd aldrig brandfarliga kemikalier eller slipande rengöringsmedel för att rensa tanken.
• Använd en ren och torr trasa för att torka av tankens utsida.
• Sätt tillbaka batterienheten. Spruta tills tanken har tömts. Se till att rikta sprejen mot ett område som inte skadas av sprejlösningen.
• Fyll på och upprepa proceduren med rent vatten. Det kan vara nödvändigt att skölja tanken över en gång och sedan tömma den igen enligt instruktionerna ovan.
• Låt alla delar alldeles torka innan du installerar om delar och förvarar enheten.

RENGÖRING AV MUNSTYCKET

Rensa enligt stegen nedan om munstycket är pluggat.

• Ta bort batterienheten.
- Lossa och sedan ta bort munstycket från sprustaven.
- Skjut en liten tråd genom de exponerade hålen för att rensa eventuellt skräp. Sedan spola den med rent vatten. Se figur 14.

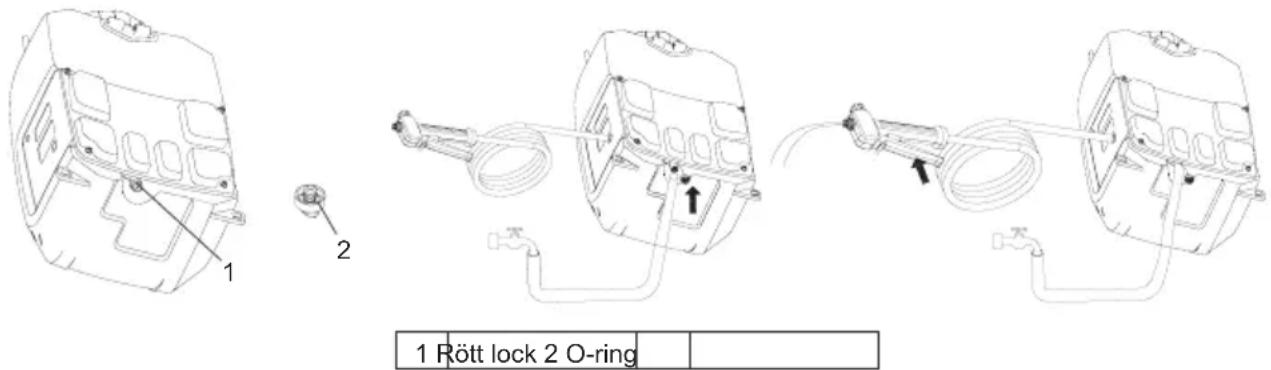

Om sprutan inte kan suga ut vätskan från tanken, eller den inte fungera vid första användningen eller efter långvarig förvaring. Rengöra pumpen i enlighet med följande procedurer:

1. Stäng av maskinen och ta ut batteriet.
2. Ta bort sprutstaven från handtaget.
3. Tappa övrig vätska eller förvara kvarleva i en annan behållare för att tillse att tanken är tom.
4. Skruva av det röda locket för att öppna vatteninloppshålet och sedan anslut hålet till vattenkranen. Se till att O-ringen är placerad inuti det röda locket. Se figur 15.
5. Öppna vattenkranen långsamt och tryck ner spaken samtidigt för att spola bort eventuellt skräp som sitter fast på pumpen med vatten. Se figur 16.
6. Koppla ur det röda locket från vattenkranen och dra åt det igen. Se till att O-ringen inuti locket är på plats.

Dessa tillbehör eller fästen rekommenderas för användning med din Makita-produkt som specif- ceras i denna bruksanvisning. Att använda andra tillbehör eller fästen ökar risken för personskada. Använd endast tillbehör eller fästen för dess angivna syfte.

Om du behöver hjälp med mer information om dessa tillbehör, fråga ditt lokala Makita-servicecenter.

- Makita äkta batteri och laddare.

OBS:

- Vissa artiklar på listan kan medfölja produktens förpackning som standardtillbehör. De kan variera från land till land.

- Fyll vanntanken med omtrent en tredjedel av vannet. En liten mengde mildt husholdningsvaskemiddel kan legges til.
