VA200HQ - Монитор ACER - Бесплатное руководство пользователя

Бренд	Acer
Модель	VA200HQ
Тип продукта	ЖК-монитор
Технология экрана	Цветной TFT-ЖК
Размер экрана	19,5 дюймов (49 см)
Максимальное разрешение	1366 x 768 @ 60 Гц
Яркость	200 кд/м² (типичная)
Контрастность (ACM)	10000000:1 макс.
Угол обзора (Г/В)	90° / 65° (CR=10)
Время отклика	5 мс
Тип панели	TN
Отображаемые цвета	16,7 млн
Видеовходы	VGA (D-Sub), DVI-D 24-контактный
Встроенные динамики	2 x 1 Вт (опционально)
Потребление (работа)	14 Вт типичное
Потребление (ожидание)	0,45 Вт типичное
Потребление (выключено)	0,35 Вт типичное
Питание	100-240 В, 50/60 Гц
Размеры (Ш x В x Г)	463,4 x 362,5 x 196,9 мм
Вес нетто	2,8 кг
Наклон	от -5° до +20°
Съемная подставка	Да
Функции меню OSD	Контрастность, яркость, положение, цвет, язык, автонастройка и т.д.
Очистка экрана	Используйте мягкую ткань, раствор без растворителя; не распыляйте жидкость непосредственно.
Безопасность	Не открывайте корпус; отключайте перед очисткой; избегайте влаги и прямых солнечных лучей.
Ремонтопригодность	Ремонт только авторизованным техником; запасные части доступны в сервисном центре Acer.

Часто задаваемые вопросы - VA200HQ ACER

Как чистить экран монитора Acer VA200HQ?

Отключите монитор и используйте мягкую ткань, слегка увлажненную чистящим раствором без растворителя. Никогда не распыляйте жидкость непосредственно на экран или корпус.

Какие видеовходы доступны?

Монитор имеет вход VGA (D-Sub) и, на некоторых моделях, вход DVI-D 24-контактный.

Как настроить параметры отображения?

Нажмите кнопку MENU, чтобы открыть экранное меню. Используйте клавиши со стрелками для навигации и регулировки яркости, контрастности, положения, цветовой температуры и т.д.

Что делать, если на экране отображается «Нет сигнала»?

Проверьте, что видеокабель правильно подключен к монитору и ПК. Убедитесь, что компьютер включен и выбран правильный источник входного сигнала с помощью кнопки Input.

Потребляет ли монитор много электроэнергии?

В рабочем режиме типичное потребление составляет 14 Вт. В режиме ожидания - 0,45 Вт, в выключенном - 0,35 Вт.

Можно ли отрегулировать высоту или повернуть экран?

Нет, экран позволяет только наклон от -5° до +20°. Регулировка высоты или поворот отсутствуют.

Как использовать функцию автоматической настройки?

Когда экранное меню неактивно, нажмите кнопку AUTO. Монитор автоматически оптимизирует кадрирование, фокусировку и частоту.

Можно ли закрепить монитор на стене?

Подставка съемная. Вы можете снять основание и использовать настенное крепление, совместимое с VESA. Обратитесь к спецификациям для размеров крепления.

Где найти полное руководство пользователя?

Руководство доступно для скачивания в формате PDF на сайте поддержки Acer или через notice-facile.com.

Что делать в случае проблемы с ремонтом?

Не открывайте корпус самостоятельно. Обратитесь к авторизованному технику или в сервисный центр Acer для ремонта.

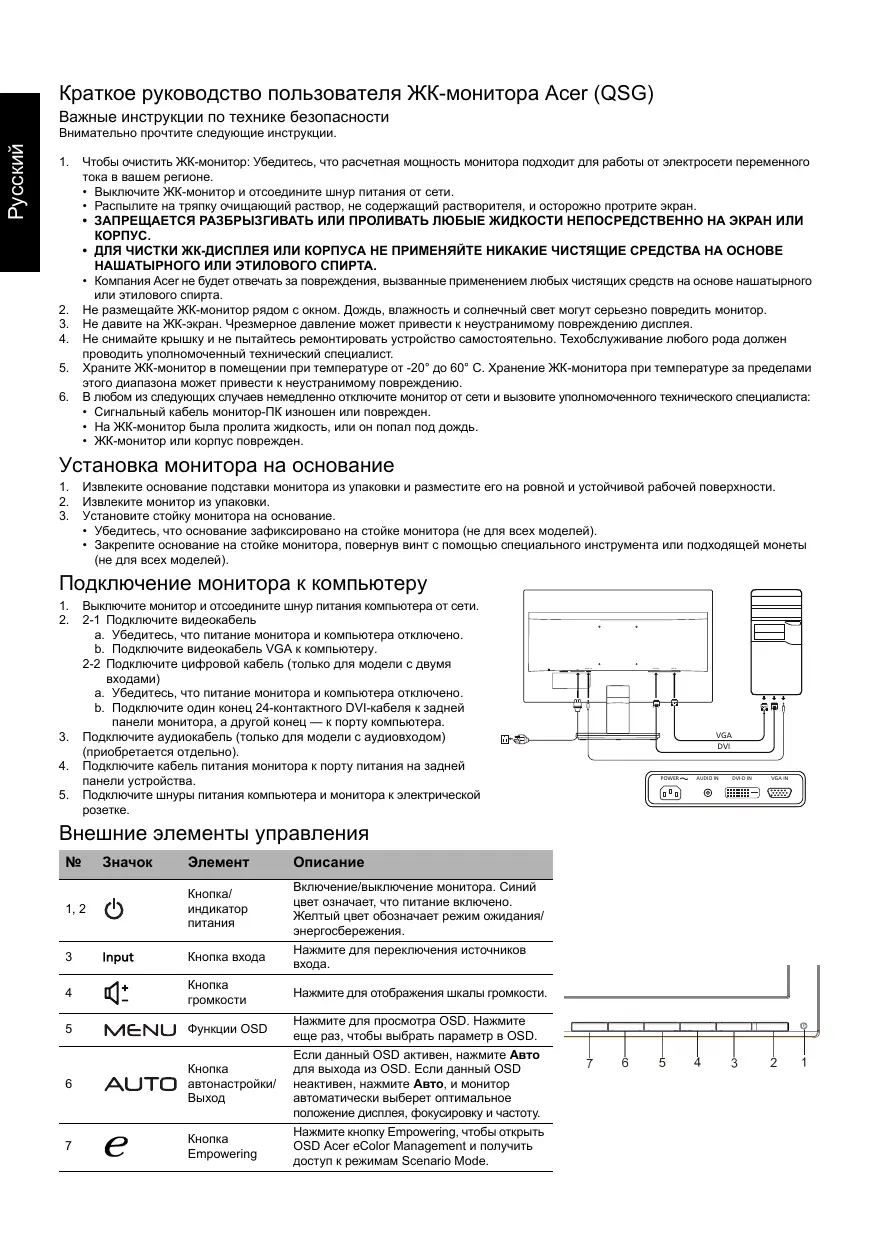

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VA200HQ ACER

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.
2. 2-1 Подключите видеокабель

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите видеокабель VGA к компьютеру.

2-2 Подключите цифровой кабель (только для моделей с VGA/DVI)

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите один конец 24-контактного DVI-кабеля к задней панели монитора, а другой конец - к порту компьютера.

№	3начok	3лем ent	Описане
1,2	O	Кногка/Индikatopпитаня	ВкlioочиЕ/вькlioочиЕ монитора. Синийцет Oзначаet, УTO пітаяне Вкlioочи.Желтыйцет обзначаet реким ожUIDани/Зерrocберекеня.
3	Input	Кногka BXODA	НаджмITE ддя посякolyчения Источников BXODA.
4	+	Кногkaгromkoctn	НаджмITE ддя отоображения Шкалы р commodков.
5	MENU	ФунLKПIM OSD	НаджмITE ддя псосмотра OSD.Наджмite[euple pa3, УТбы bblбръ параметр в OSD.
6	AUTO	Кногkaавторастюк/Буххod	Еспли ддуньй OSД akтivesh,наджмITE АВTOддя blyxODa n3 OSD.Еспли ддунь OSД Heaktsbeν,наджмITE АВTO,И MOHITOP abTomatuaecskii bblберет ортумальhoeпожденье dinсплес,фокусировky и частOTу.
7	e	КногkaEmpowering	НаджмITE Кногky Empowering,УТбы otкрьttOSD Acer eColor Management и почунь dostун к рекимам Scenario Mode.

Правила и примечания по технике безопасности

Примечание FCC

Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется в соответствии с инструкциями, оно может вызывать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- или телевизионного сигнала, что можно определить, выключив и включив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий:

• Переориентируйте или переместите приемную антенну.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию.

Декларация соответствия

Настоящим компания Inc. заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2004/108/EC, Директивы по низковольтному оборудованию 2006/95/EC, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установления требований к экодизайну энергопотребляющих продуктов.

Примечание:

Примечание: Периферийные устройства

К данному устройству можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов.

Предупреждение

Изменение или модификация, не одобренная производителем, может привести к снижению уровня безопасности пользователя, а также к нарушению работы устройства.

Условия эксплуатации

Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство должно принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание: Для пользователей в Канаде

Данное цифровое устройство класса В соответствует канадскому стандарту ICES-003.

Homep	Икoha	Еlement	Описане
1,2		Бутон 3a Захсановe/ иndикатор	Издюгьв/БКПЮчы моитора. Сильото показа, чь моиторьт e ВКПЮчен. Оразково озая сaramа ржим ha rotobhoc't/песене ha еергий.
3	Input	Бутон 3a вхod	Натинштета зраевочьага на Источнисту нхcod.
4	+	Бутон 3a сILA на зуka	Натинштета, за дак actивирaten рождьхната сда за сILA на зуka.
5	MENU	Фунckши OSD	Натинштета, за пазледate OSD. Матинштет OTHBO, за вьбддете селицем b OSD.
6	AUTO	Бутон 3a авTomатчно релларал. ихcod	Ако OSD e akтувен, ratинштет Auto zha илздаме OTSD. Спд като OSD ne e akтувен, натинштета Auto и моиторьт ab matатчно ( постимизура полсенита ha dinicnleye, рokуcaи часовинка ha вайся диспей.
7	e	Клавши Empowering	Натинштета Клавшиа Empowering, за д овогіп; OSD ha texhoонгүлэ Acer eColor Management da polnyчite doctbyddo рожимпete на сizehарini.

Радиочастотное излучение и безопасность

Заявление Федеральной комиссии по связи (ФКС)

Это устройство проверено и соответствует ограничениям для цифрового устройства класса B, согласно части 15 правил ФКС. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это устройство генерирует, использует и может излучать радиочастотную энергию, и если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи радиосвязи.

Възможно е, въпреки гаранцията, да възникнат смущения и конкретна настройка. Ако устройството причинява вредни смущения на радио или телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да опита да коригира смущенията чрез една от следните мерки:

- Устройство и приёмник. Связь на устройство в контакт выв вернга, когда е разница от тазн, в которой связь приёмник. - Консультация поставщик или опнте радио/телевизионной техник за помощью.

CE-декларация о соответствии

Настоящим компания Acer Inc. заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости (EMC) 2004/108/EC, Директивы по низковольтному оборудованию 2006/95/EC, Директивы RoHS 2011/65/EC и Директивы 2009/125/EC об установлении требований к экологическому проектированию изделий, связанных с энергопотреблением.

Внимание:

Примечание. Экранированный кабель

Для соответствия требованиям EMC используйте экранированные кабели для подключения к данному устройству.

Примечание. Периферийные устройства

К данному устройству можно подключать только периферийные устройства (устройства ввода/вывода, терминалы, принтеры и т.п.), сертифицированные на соответствие классу B. Подключение неквалифицированных периферийных устройств может привести к помехам радио- и телевизионному приему.

Внимание!

Изменения или модификации, явно не одобренные производителем, могут лишить пользователя права на использование данного устройства.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 Правил Федеральной комиссии по связи. Эксплуатация устройства подчиняется следующим условиям: (1) данное устройство не должно создавать вредных помех; (2) данное устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызывать нежелательную работу.
