VA200HQ - Monitor ACER - Bezplatný návod na obsluhu

Značka	Acer
Model	VA200HQ
Typ produktu	LCD monitor
Technológia obrazovky	Farebný TFT-LCD
Veľkosť obrazovky	19,5 palca (49 cm)
Maximálne rozlíšenie	1366 x 768 @ 60 Hz
Jas	200 cd/m² (typický)
Kontrast (ACM)	10000000:1 max.
Pozorovací uhol (H/V)	90° / 65° (CR=10)
Odozva	5 ms
Typ panela	TN
Zobrazované farby	16,7 milióna
Video vstupy	VGA (D-Sub), DVI-D 24 pinov
Integrované reproduktory	2 x 1 W (voliteľné)
Spotreba (zapnutý)	14 W typická
Spotreba (pohotovostný)	0,45 W typická
Spotreba (vypnutý)	0,35 W typická
Napájanie	100-240 V, 50/60 Hz
Rozmery (Š x V x H)	463,4 x 362,5 x 196,9 mm
Hmotnosť netto	2,8 kg
Náklon	-5° až +20°
Odnímateľný stojan	Áno
Funkcie OSD menu	Kontrast, jas, poloha, farba, jazyk, automatické nastavenie, atď.
Čistenie obrazovky	Použite mäkkú handričku, roztok bez rozpúšťadla; nestriekajte kvapalinu priamo.
Bezpečnosť	Neotvárajte kryt; pred čistením odpojte; vyhýbajte sa vlhkosti a priamemu slnečnému žiareniu.
Opraviteľnosť	Opravu vykonáva len autorizovaný technik; náhradné diely sú k dispozícii v servise Acer.

Často kladené otázky - VA200HQ ACER

Ako čistiť obrazovku monitora Acer VA200HQ?

Odpojte monitor a použite mäkkú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadla. Nikdy nestriekajte kvapalinu priamo na obrazovku alebo kryt.

Aké sú dostupné video vstupy?

Monitor má vstup VGA (D-Sub) a na niektorých modeloch vstup DVI-D 24 pinov.

Ako nastaviť parametre zobrazenia?

Stlačte tlačidlo MENU na otvorenie ponuky OSD. Pomocou šípok navigujte a upravte jas, kontrast, polohu, farebnú teplotu atď.

Čo robiť, ak obrazovka zobrazuje „Žiadny signál“?

Skontrolujte, či je video kábel správne pripojený k monitoru a počítaču. Uistite sa, že počítač je zapnutý a že je vybratý správny vstupný zdroj tlačidlom Input.

Spotrebúva monitor veľa elektriny?

V zapnutom režime je typická spotreba 14 W. V pohotovostnom režime klesne na 0,45 W a vo vypnutom na 0,35 W.

Je možné nastaviť výšku alebo otočiť obrazovku?

Nie, obrazovka umožňuje iba náklon od -5° do +20°. Nie je nastavenie výšky ani otáčania.

Ako používať funkciu automatického nastavenia?

Keď je ponuka OSD neaktívna, stlačte tlačidlo AUTO. Monitor automaticky optimalizuje rámovanie, zaostrenie a frekvenciu.

Môžem monitor pripevniť na stenu?

Stojan je odnímateľný. Môžete odstrániť podstavec a použiť nástenný držiak kompatibilný s VESA. Skontrolujte špecifikácie pre rozmery upevnenia.

Kde nájdem kompletný návod na obsluhu?

Návod je k dispozícii na stiahnutie vo formáte PDF na webovej stránke podpory Acer alebo cez notice-facile.com.

Čo robiť v prípade problému s opravou?

Neotvárajte kryt sami. Kontaktujte autorizovaného technika alebo servis Acer pre akékoľvek opravy.

NÁVOD NA OBSLUHU VA200HQ ACER

Upevnenie monitora k základni

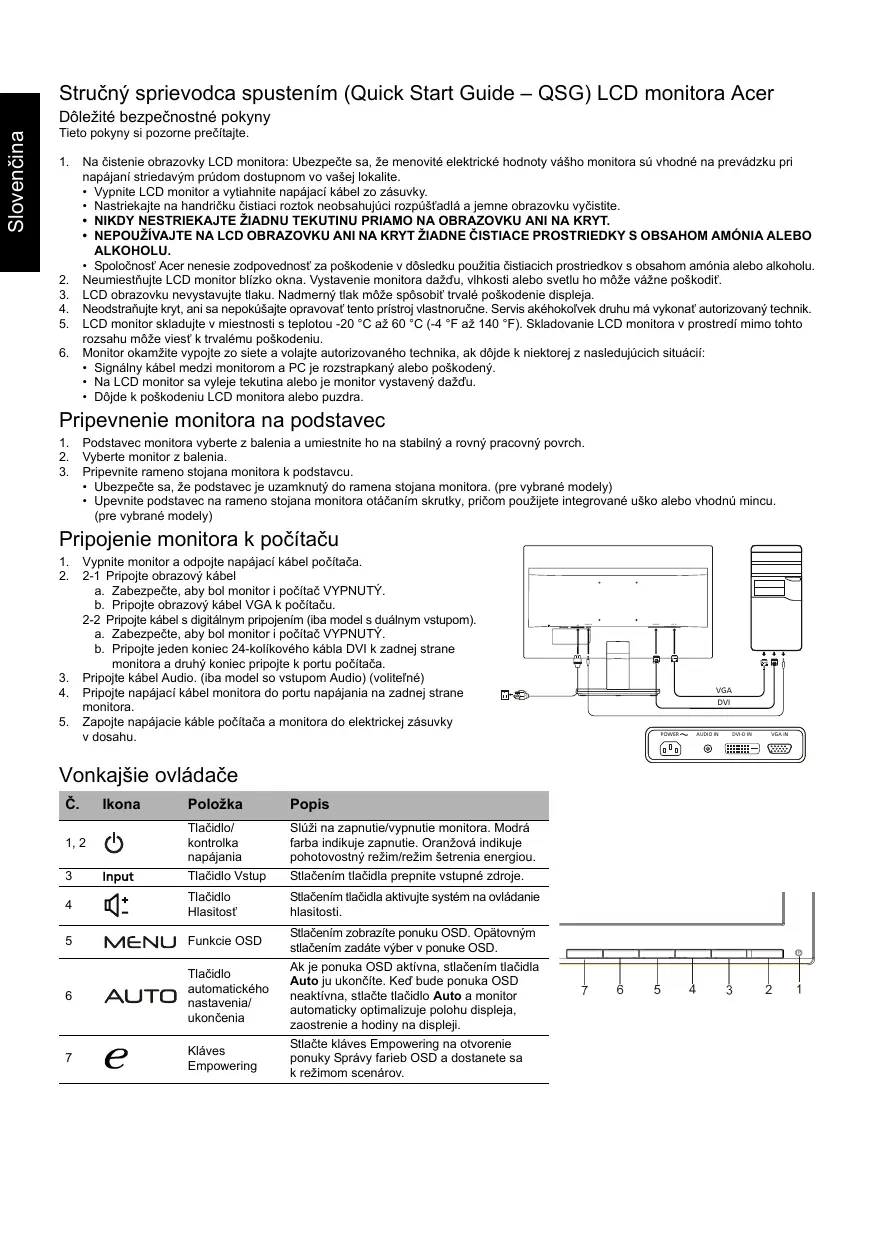

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opraviť tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia a umiestnite ho na stabilný a rovný pracovný povrch.
2. Vyberte monitor z balenia.
3. Pripevnite rameno stojana monitora k podstavcu.
4. Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)
5. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje zariadenie, kontaktujte miestny úrad, službu pre likvidáciu domového odpadu alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora		Farebný TFT LCD
	Velfkost'		19,5° (49 cm)
	Rozstup bodov		0,3177 mm (H) x 0,307 mm (V)
	Jas		200 cd/m2 (charakteristicky)
	Kontrast		100000000:1 Max (ACM)
	Pozorovací uhol		90° (H) 65° (V) (CR = 10)
	Doba odozvy		5 ms
	Typ panela		TN
	Video		Analógové rozhranie R, G, B
	Horizontálna frekvencia		30 kHz - 80 kHz
	Vertikálna frekvencia		56 - 76 Hz
Farby displeja			16,7 millióna
Max. obnovovacia frekvencia bodov			85,5 MHz
Maximáne Rozlügen			1366 x 768 pri 60 Hz
Technología Plug & Play			VESA DDCCI/DDC2B
Prikon (pri 200 nitov)	Režim zapnutia		14 W (charakteristicxy)
	Režim spänku		0,45 W (charakteristicxy)
	Režim vypnutia		0,35 W (charakteristicxy)
Vstrupý konektör			D-Sub DVI-D 24-kolíkovy (iba model s duálnym vystupom)
Vstrupý signál videa			Analógovy: 0,7 Vp-p (Standardne), 75 OHM, cladný Digitány signál (iba model s duálnym vystupom)
Reproduktory			1 W x 2 (iba model so vystupom Audio) (volitěfné)
Maximána veftkost' obrazovky			Horizontálne: 434 mm Vertikálné: 235,8 mm
Zdroj napájania			100 - 240 V, 50/60 Hz
Podmienky prostredia			Prevádková teplata: 5 až 35 °CTeplota skladovania: -20 až 60 °CTeprádková vlhkest: 10 % až 85 %
Rozmery			463,4 (S) x 362,5 (V) x 196,9 (H) mm
Hmotnost' (netto)			2,8 kg (netto)
Špecifikacie mechanizmu			Vykopenie: -5° až +20°Otačanie: NieNastavenie vyšky: Nvyklapanie: Noidpjitefniý stojan: Àno
Vonkajšie ovládače	Prepinač/tlačidiá		Tlačidio zapnutia Vstup Hlasitost' PONUKA/ZADATAutomatický/ukončitKláves E (Empowering)
	Funkcie		Kontrast Poloha OSDČasyoví limit OSDAutomatická konfigurácia (iba pre model s analógovým vystupom) Širokouhlý režim (Uplný/pomer strán)Horizontalápoloha Zapnjú/vypnjú ACMVerticalátná poloha Širokouhlý signál (iba model s duálnym vystupom) (Teplé) farby Zap./vyp. DDC/CI (Studené) farby Informácie o displejiTeplá fairoh RGB Obovienie Skončenie
Vsetky špecifikacja możu podlieha' zmenám bez predcházazjúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a dokumenty pre svoj produkt značky Acer.
