Märke	Acer
Modell	VA200HQ
Produkttyp	LCD-skärm
Skärmteknik	Färg-TFT-LCD
Skärmstorlek	19,5 tum (49 cm)
Maximal upplösning	1366 x 768 @ 60 Hz
Ljusstyrka	200 cd/m² (typisk)
Kontrast (ACM)	10000000:1 max.
Betraktningsvinkel (H/V)	90° / 65° (CR=10)
Svarstid	5 ms
Paneltyp	TN
Visade färger	16,7 miljoner
Videoingångar	VGA (D-Sub), DVI-D 24-stift
Inbyggda högtalare	2 x 1 W (tillval)
Strömförbrukning (aktiv)	14 W typisk
Strömförbrukning (standby)	0,45 W typisk
Strömförbrukning (avstängd)	0,35 W typisk
Strömförsörjning	100-240 V, 50/60 Hz
Mått (B x H x D)	463,4 x 362,5 x 196,9 mm
Nettovikt	2,8 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
OSD-menyns funktioner	Kontrast, ljusstyrka, position, färg, språk, automatisk inställning, etc.
Rengöring av skärmen	Använd en mjuk trasa, lösningsmedelsfri rengöring; spraya aldrig vätska direkt.
Säkerhet	Öppna inte höljet; koppla ur före rengöring; undvik fukt och direkt solljus.
Reparationsmöjligheter	Reparation endast av auktoriserad tekniker; reservdelar finns hos Acer support.

Vanliga frågor - VA200HQ ACER

Hur rengör jag skärmen på Acer VA200HQ?

Koppla ur monitorn och använd en mjuk trasa lätt fuktad med en lösningsmedelsfri rengöring. Spraya aldrig vätska direkt på skärmen eller höljet.

Vilka videoingångar finns tillgängliga?

Monitorn har en VGA (D-Sub)-ingång och på vissa modeller en DVI-D 24-stifts-ingång.

Hur justerar jag bildinställningarna?

Tryck på MENU-knappen för att öppna OSD-menyn. Använd piltangenterna för att navigera och justera ljusstyrka, kontrast, position, färgtemperatur, etc.

Vad gör jag om skärmen visar 'Ingen signal'?

Kontrollera att videokabeln är korrekt ansluten till monitorn och datorn. Se till att datorn är påslagen och att rätt ingångskälla är vald med Input-knappen.

Förbrukar monitorn mycket el?

I aktivt läge är typisk förbrukning 14 W. I standbyläge sjunker den till 0,45 W och i avstängt läge till 0,35 W.

Kan man justera höjden eller rotera skärmen?

Nej, skärmen har endast lutning från -5° till +20°. Det finns ingen höjdjustering eller rotation.

Hur använder jag den automatiska justeringsfunktionen?

När OSD-menyn är inaktiv, tryck på AUTO-knappen. Monitorn optimerar automatiskt ram, skärpa och frekvens.

Kan jag fästa monitorn på väggen?

Stativet är avtagbart. Du kan ta bort foten och använda ett VESA-kompatibelt väggfäste. Se specifikationerna för monteringsmått.

Var hittar jag den fullständiga användarhandboken?

Manualen finns att ladda ner som PDF på Acers supportwebbplats eller via notice-facile.com.

Vad gör jag vid reparationsproblem?

Öppna inte höljet själv. Kontakta en auktoriserad tekniker eller Acers kundtjänst för reparation.

BRUKSANVISNING VA200HQ ACER

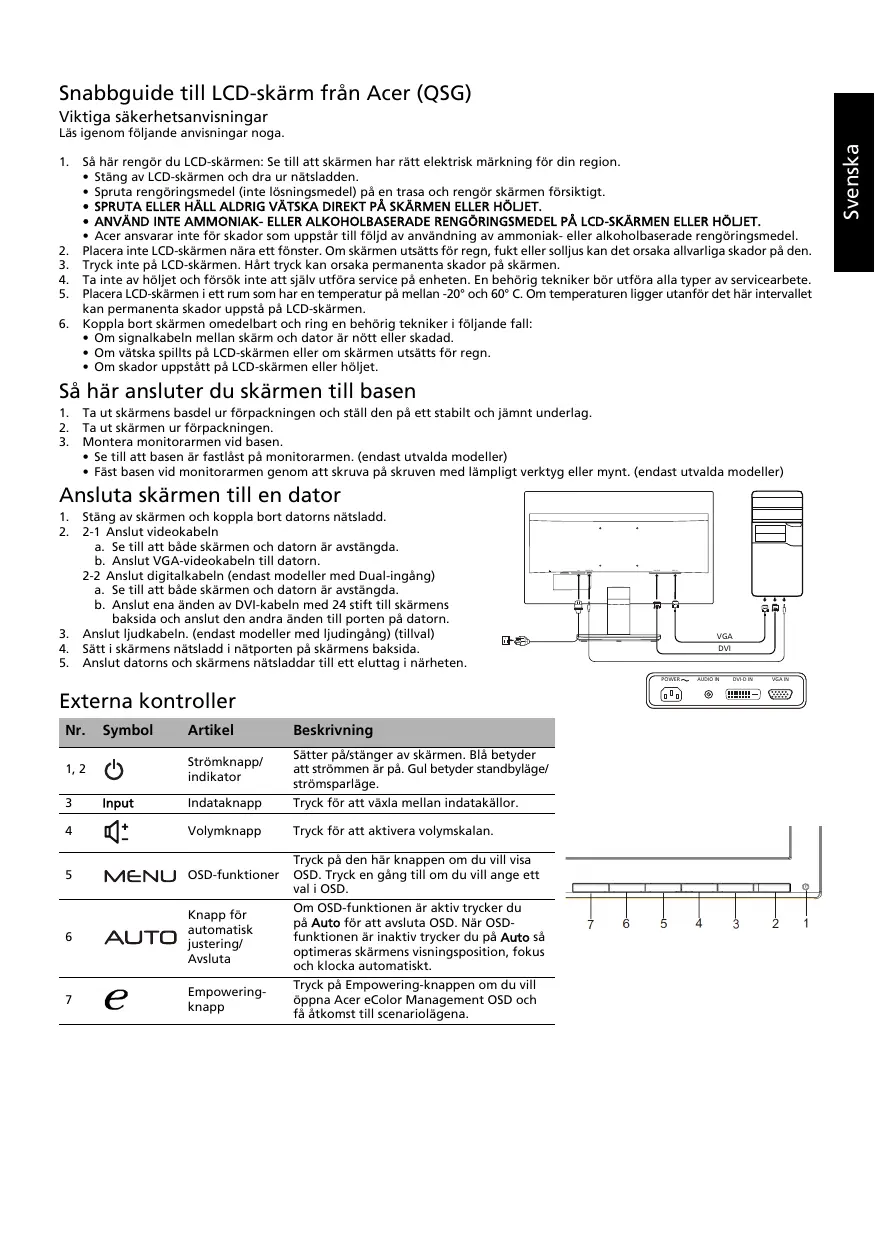

Snabbguide till LCD-skärm från Acer (QSG)

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
4. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
5. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
8. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20°C och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator är nött eller skadad.
11. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
12. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
2. Ta ut skärmen ur förpackningen.
3. Montera monitorarmen vid basen.
4. Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller)
5. Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

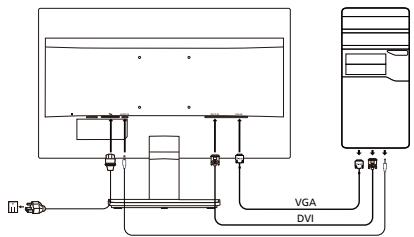

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

2-2 Anslut digitalkabeln (endast modeller med Dual-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

Externa kontroller

Nr.	Symbol	Artikel	Beskrivning
1,2		Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
3	Input	Indataknapp	Tryck for att växla mellan indatakällor.
4	+	Volymknapp	Tryck for att aktivera volymskalan.
5	MENU	OSD-funktioner	Tryck på den här knappen om du vill visa OSD. Tryck en:gäng till om du vill ange ett val i OSD.
6	AUTO	Knapp fürautomatischjustering/Avsluta	Om OSD-funktionen är aktiv trycker du på Auto für att avslocate ASD. När OSD-funktionen är inaktiv trycker du på Auto sä optimeras skärmens visningsposition, fokus och klocka automatiskt.
7	e	Empowering-knapp	Tryck på Empowering-knappen om du vill öppna Acer eColor Management OSD och föå atkomst till scenariolägena.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 i FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att garantera att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. - Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2004/108/EG, lågspänningsdirektivet 2006/95/EG, RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till denna utrustning. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagning.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda denna produkt.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning från privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik	TFT LCD-färgskärn
	Storlek	19,5" (49 cm)
	Pixelavständ	0,3177 mm (H) x 0,307 mm (V)
	Ljusstyrika	200 cd/m2(typisk)
	Krontrast	100 000 000 :1 Max (ACM)
	Betraktningsvinkel	90° (H) 65° (V) (CR=10)
	Responstud	5 ms
	Paneltyp	TN
	Video	R, G, B, analogt gränssnitt
	H-frekvens	30 kHz-80 kHz
	V-frekvens	56-76 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		85,5 MHz
Högsta upplösning		1366 x 768 vid 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge	14 W (typiskt)
	Viloläge	0,45 W (typiskt)
	Av-läge	0,35 W (typiskt)
Ingångkontakt		D-SubDVI-D 24-stifts (endast modeller med Dual-ingång)
Videosignalingång		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigital signal (endast modeller med Dual-ingång)
Högtalare		1 W x 2 (endast modeller med ljudingång) (tilval)
Största skärbstorlek		Horisontellt: 434 mmVertikalt: 235,8 mm
Strömkälla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid forvaring: -20° till 60°CFuktighet vid drift: 10 % till 85 %
Mätt		463,4 (B) x 362,5 (H) x 196,9 (D) mm
Vikt (netto)		2,8 kg (netto)
Mekaniska specificationer		Lütning: -5° till +20°Vridning: NejHöjdistering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontROLLER	Reglage/knappar	StrömknappIndataVolymE-knapp (Empowering)
	Funktioner	KontrastLjusstykaFokusKlockaH. positionV. position(Varm) Färg(Kall) FärgRGB-färgtemperaturSpråkAsterställAvsluita
Alla specificationer kan änderasutan foregånde meddelande.
