VA200HQ - Monitori ACER - Ilmainen käyttöohje ja opas

Merkki	Acer
Malli	VA200HQ
Tuotetyyppi	LCD-näyttö
Näyttötekniikka	Väri-TFT-LCD
Näytön koko	19,5 tuumaa (49 cm)
Maksimiresoluutio	1366 x 768 @ 60 Hz
Kirkkaus	200 cd/m² (tyypillinen)
Kontrasti (ACM)	10000000:1 maks.
Katselukulma (H/V)	90° / 65° (CR=10)
Vasteaika	5 ms
Paneelityyppi	TN
Näytettävät värit	16,7 miljoonaa
Videotulot	VGA (D-Sub), DVI-D 24-nastainen
Sisäänrakennetut kaiuttimet	2 x 1 W (valinnainen)
Virrankulutus (käynnissä)	14 W tyypillinen
Virrankulutus (valmiustila)	0,45 W tyypillinen
Virrankulutus (pois päältä)	0,35 W tyypillinen
Virtalähde	100-240 V, 50/60 Hz
Mitat (L x K x S)	463,4 x 362,5 x 196,9 mm
Nettopaino	2,8 kg
Kallistus	-5° - +20°
Irrotettava jalusta	Kyllä
OSD-valikon toiminnot	Kontrasti, kirkkaus, sijainti, väri, kieli, automaattinen säätö jne.
Näytön puhdistus	Käytä pehmeää liinaa, liuotinvapaata puhdistusainetta; älä suihkuta nestettä suoraan.
Turvallisuus	Älä avaa koteloa; irrota pistoke ennen puhdistusta; vältä kosteutta ja suoraa auringonvaloa.
Korjattavuus	Vain valtuutetun teknikon suorittama korjaus; varaosat saatavana Acerin huollosta.

Usein kysytyt kysymykset - VA200HQ ACER

Kuinka puhdistaa Acer VA200HQ -näytön näyttö?

Irrota näyttö pistorasiasta ja käytä pehmeää, hieman kostutettua liinaa liuotinvapaalla puhdistusaineella. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon.

Mitkä videotulot ovat käytettävissä?

Näytössä on VGA (D-Sub) -tulo ja joissakin malleissa DVI-D 24-nastainen tulo.

Kuinka säätää näyttöasetuksia?

Paina MENU-painiketta avataksesi OSD-valikon. Käytä nuolinäppäimiä navigointiin ja säädä kirkkautta, kontrastia, sijaintia, värien lämpötilaa jne.

Mitä tehdä, jos näytössä lukee "Ei signaalia"?

Tarkista, että videokaapeli on kunnolla kiinni sekä näytössä että tietokoneessa. Varmista, että tietokone on päällä ja oikea tulolähde on valittu Input-painikkeella.

Kuluttaako näyttö paljon sähköä?

Käynnissä olevassa tilassa tyypillinen virrankulutus on 14 W. Valmiustilassa se laskee 0,45 W:iin ja pois päältä -tilassa 0,35 W:iin.

Voiko näytön korkeutta säätää tai kääntää?

Ei, näyttö sallii vain kallistuksen -5° - +20°. Korkeuden säätöä tai kiertoa ei ole.

Kuinka käyttää automaattista säätötoimintoa?

Kun OSD-valikko on pois päältä, paina AUTO-painiketta. Näyttö optimoi automaattisesti kuvasuhteen, tarkennuksen ja taajuuden.

Voinko kiinnittää näytön seinälle?

Jalusta on irrotettavissa. Voit poistaa jalustan ja käyttää VESA-yhteensopivaa seinätelinettä. Katso kiinnityksen mitat teknisistä tiedoista.

Mistä löydän täydellisen käyttöoppaan?

Käyttöopas on ladattavissa PDF-muodossa Acerin tukisivustolta tai notice-facile.com-sivustolta.

Mitä tehdä korjausongelman tapauksessa?

Älä avaa koteloa itse. Ota yhteyttä valtuutettuun teknikkoon tai Acerin huoltopalveluun korjausta varten.

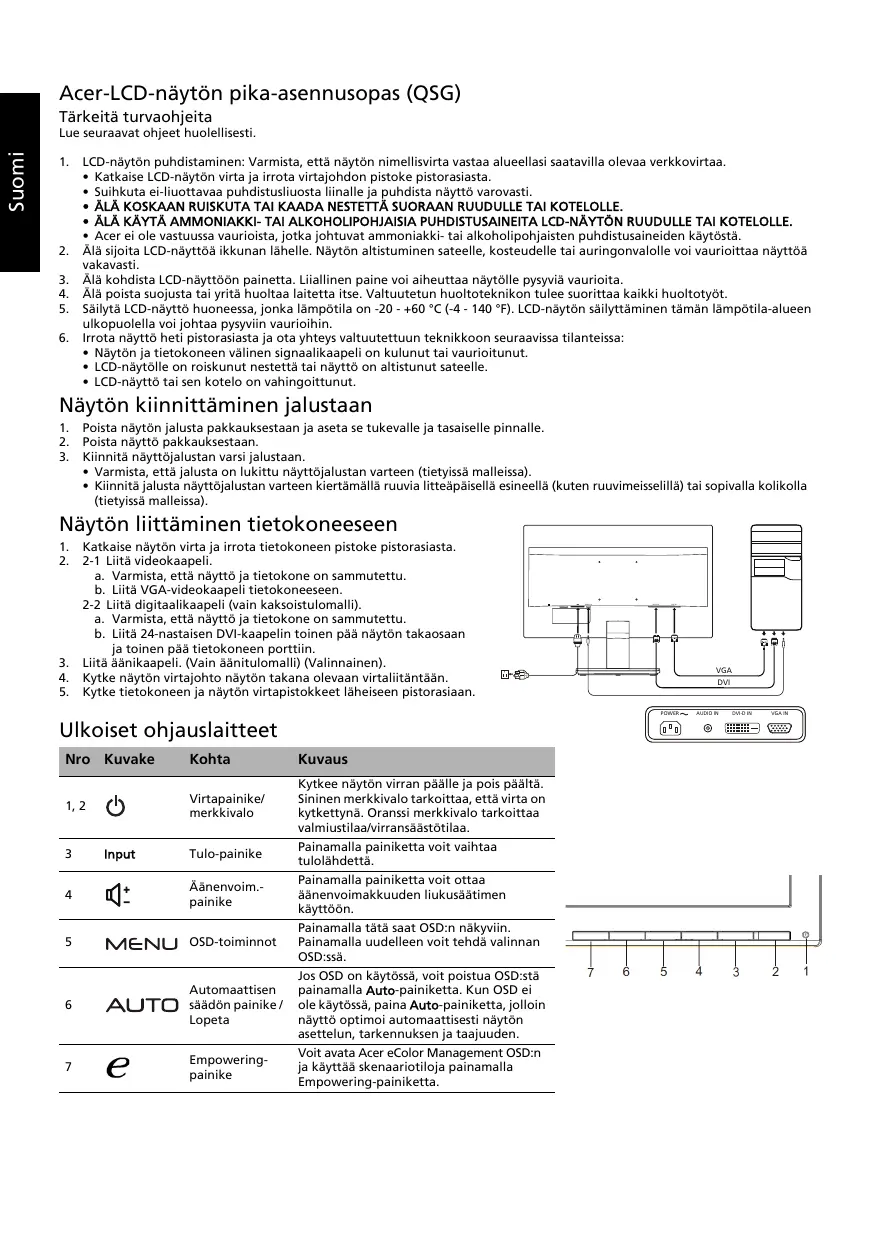

KÄYTTÖOHJE VA200HQ ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle syviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näytön jalusta pakkauksestaan ja aseta se tukevalle ja tasaiselle pinnalle.
2. Poista näyttö pakkauksestaan.
3. Kiinnitä näyttöjalustan varsi jalustaan.
4. Varmista, että jalusta on lukittu näyttöjalustan varteen (tietyissä malleissa).
5. Kiinnitä jalusta näyttöjalustan varteen kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

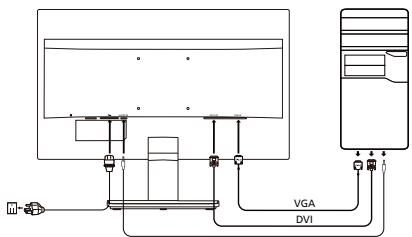

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli (vain kaksoistulomalli). a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä 24-nastainen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

1. Liitä äänikaapeli. (Vain äänitulomalli) (Valinnainen).
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

Nro	Kuvake	Kohta	Kuvaus
1,2		Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettyä. Oransii merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
3	Input	Tulo-painike	Painamalla painiketta voit vailtaa tulolåhdettä.
4	+	Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttoön.
5	MENU	OSD-toiminnot	Painamalla tata saat OSD:n nakyviin. Painamalla uudelleen voit tehdā valinnan OSD:ssà.
6	AUTO	Automaattisen säädōn painike /Lopeta	Jos OSD on käytössä, voit poistua OSD:stā painamalla Auto-painketta. Kun OSD ei ole käytössä, pinea Auto-painketta, jolloin näytö optimoi automaattiseti näytö asettelun, tarkenuksen ja taajuunden.
7	e	Empowering-painike	Voit avata Acer eColor Management OSD:n ja käytää skenaariotiljoa painamalla Empowering-painketta.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisen luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitalliselta häiriöltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2004/08/EY, jännitedirektiivi 2006/95/EY, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energian liittyvien tuotteiden ekologiselle suunnittelulle asetettujen vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteita, päätteitä, tulostimia jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys säästävät luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojelevalla tavalla. Lisätietoa siitä, mihin viet käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä	TFT Color LCD
	Koko	19,5" (49 cm)
	Pikseliväli	0,3177 mm (V) x 0,307 mm (P)
	Kirkkaus	200 cd/m2(tyypillinen)
	Kontrasti	100 000 000:1 enint. (ACM)
	Katselukulma	90° (V) 65° (P) (CR=10)
	Vasteaika	5 ms
	Paneleilityppi	TN
	Video	R, G, B analoginen liitäntä
	H-taajuus	30 kHz - 80 kHz
	V-taajuus	56 - 76 Hz
Näytöväritet		16,7 miljoonaa
Pistekellotaajuus		85,5 MHz
Enimmästarkkuus		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Virrankulutus (200 nitiä)	Päällä	14 W (tyypillinen)
	Lepotila	0,45 W (tyypillinen)
	Pois	0,35 W (tyypillinen)
Tulolitäntä		D-Sub DVI-D 24-nastainen (vain kaksoistulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standard), 75 OHM, positivinen Digitalainen signaali (vain kaksoistulomalli)
Kaiuttimet		1 W x 2 (vain äänitulomalli) (valinnainen)
Näytöruudun enimmäskoko		Vaakasuura: 434 mm Pystysuora: 235,8 mm
Virtualhde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölämpötila: 5 - 35 °C Varastoinilampötila: -20 - +60 °C Imkosteus: 10 - 85 %
Mitat		463,4 (L) x 362,5 (K) x 196,9 (S) mm
Paino (netto)		2,8 kg (netto)
Mekanism tiedot		Kallistus: -5° - +20° Kierto: ei Korkueden säätö: ei Nivelöinti: ei Irrotettava jalusta: kyllä
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainke Tulo Äänenvoim. E(Empowering)-painike
	Toiminnot	Kontrasti Kirkkaus Tarkennus Taajius Vaakasjiänti Pystysjäinti (Lämmin) vär Riigi (Viileä) vär RGB-värlampötila Kieli Lopeta
Kaikkia teknisä tietoja voidaan muuttaa ilman ennakoilmoitustata.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
