VA200HQ - Monitor ACER - Manual de uso y guía de instrucciones gratis

Marca	Acer
Modelo	VA200HQ
Tipo de producto	Monitor LCD
Tecnología de pantalla	TFT-LCD color
Tamaño de la pantalla	19,5 pulgadas (49 cm)
Resolución máxima	1366 x 768 @ 60 Hz
Luminosidad	200 cd/m² (típico)
Contraste (ACM)	10000000:1 máx.
Ángulo de visión (H/V)	90° / 65° (CR=10)
Tiempo de respuesta	5 ms
Tipo de panel	TN
Colores mostrados	16,7 millones
Entradas de video	VGA (D-Sub), DVI-D 24 pines
Altavoces integrados	2 x 1 W (opcional)
Consumo (encendido)	14 W típico
Consumo (en espera)	0,45 W típico
Consumo (apagado)	0,35 W típico
Alimentación	100-240 V, 50/60 Hz
Dimensiones (L x A x P)	463,4 x 362,5 x 196,9 mm
Peso neto	2,8 kg
Inclinación	-5° a +20°
Pie desmontable	Sí
Funciones del menú OSD	Contraste, brillo, posición, color, idioma, ajuste automático, etc.
Limpieza de la pantalla	Usar un paño suave, solución sin solventes; no rociar líquido directamente.
Seguridad	No abrir la carcasa; desconectar antes de limpiar; evitar la humedad y la luz solar directa.
Reparabilidad	Reparación solo por técnico autorizado; piezas de repuesto disponibles a través del servicio técnico de Acer.

Preguntas frecuentes - VA200HQ ACER

¿Cómo limpiar la pantalla del monitor Acer VA200HQ?

Desconecte el monitor y use un paño suave ligeramente humedecido con una solución de limpieza sin solventes. Nunca rocíe líquido directamente sobre la pantalla o la carcasa.

¿Cuáles son las entradas de video disponibles?

El monitor tiene una entrada VGA (D-Sub) y, en algunos modelos, una entrada DVI-D de 24 pines.

¿Cómo ajustar los parámetros de visualización?

Presione la tecla MENÚ para abrir el menú OSD. Use las teclas de flecha para navegar y ajustar el brillo, el contraste, la posición, la temperatura de color, etc.

¿Qué hacer si la pantalla muestra « Sin señal »?

Verifique que el cable de video esté correctamente conectado al monitor y a la PC. Asegúrese de que la computadora esté encendida y que la fuente de entrada correcta esté seleccionada con el botón Input.

¿El monitor consume mucha electricidad?

En modo encendido, el consumo típico es de 14 W. En espera, baja a 0,45 W y apagado a 0,35 W.

¿Se puede ajustar la altura o girar la pantalla?

No, la pantalla solo permite la inclinación de -5° a +20°. No hay ajuste de altura ni rotación.

¿Cómo usar la función de ajuste automático?

Cuando el menú OSD esté inactivo, presione el botón AUTO. El monitor optimizará automáticamente el encuadre, el enfoque y la frecuencia.

¿Puedo fijar el monitor a la pared?

El pie es desmontable. Puede quitar la base y usar un soporte de pared compatible con VESA. Consulte las especificaciones para las dimensiones de fijación.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible para descargar en formato PDF en el sitio de asistencia de Acer o a través de notice-facile.com.

¿Qué hacer en caso de problema de reparación?

No abra la carcasa usted mismo. Contacte a un técnico autorizado o al servicio postventa de Acer para cualquier reparación.

MANUAL DE USUARIO VA200HQ ACER

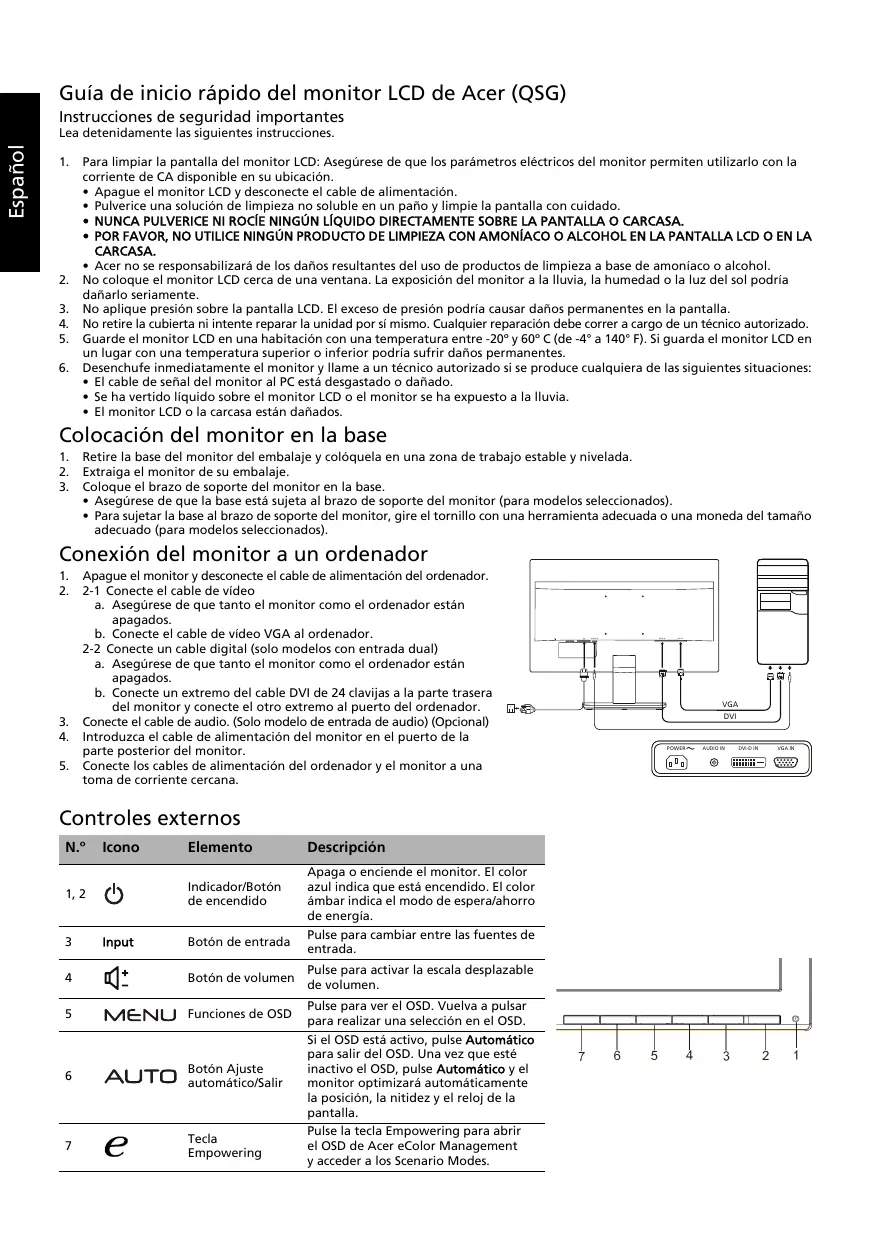

Guía de inicio rápido del monitor LCD de Acer (QSG)

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podrá causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20 °C y 60 °C (de -4 °F a 140 °F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior, podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa está dañados.

Colocación del monitor en la base

1. Retire la base del monitor del embalaje y colóquela en una zona de trabajo estable y nivelada.
2. Extraiga el monitor de su embalaje.
3. Coloque el brazo de soporte del monitor en la base.
4. Asegúrese de que la base está sujeta al brazo de soporte del monitor (para modelos seleccionados).
5. Para sujetar la base al brazo de soporte del monitor, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de video

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable de video VGA al ordenador.

2-2 Conecte un cable digital (solo modelos con entrada dual)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable DVI de 24 clavijas a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

Controles externos

N.°	Icono	Elemento	Descripción
1,2		Indicador/Botón de enc羧ado	Apaga o enciende el monitor. El color azul indica que está enc羧ido. El color ámbár indica el modo de espera/ahorro de energia.
3	Input	Botón de entrada	Pulse para pagar entre las fuentes de entrada.
4	+	Botón de volumen	Pulse paraactivar la escaladesplazable de volumen.
5	MENU	Funciones de OSD	Pulse para ver el OSD. Vuela a pulsar para realizar una selección en el OSD.
6	AUTO	Botón Ajuste automático/Salir	Si el OSD está activo, pulse Automático para salir del OSD. Una vez que está inactivo el OSD, pulse Automático y el monitor optimizará automatistically la posición, la nitidez y el reloj de la pantalla.
7	e	Tecla Empowering	Pulse la tecla Empowering para abrir el OSD de Acer eColor Management y acceder a los Scenario Modes.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B, conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza de acuerdo con las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no se garantiza que las interferencias no se produzcan en una instalación en particular. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar corregir las interferencias mediante una o más de las siguientes medidas:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2004/108/EC, la directiva de bajo voltaje 2006/95/EC, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se usa con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudará a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclaje, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion	Pantalla LCD TFT en color
	Tamaño	19,5" (49 cm)
	Distancia entre pixeles	0,3177 mm (horizontal) x 0,307 mm (vertical)
	Brillo	200 cd/m2 (tipico)
	Contraste	100000000:1 Max. (ACM)
	Ángulo de visión	90° (horizontal) 65° (vertical) (CR=10)
	Tiempo de respuesta	5 ms
	Tipo de panel	TN
	Video	Interfaz analógica R, G, B
	Frecuencia H	30 kHz - 80 kHz
	Frecuencia V	56 - 76 Hz
Colores de la pantalla		16,7 millones
Reloj de punto		85,5 MHz
Resolución máximo		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo de energia (a 200 unidades)	Modo encendido	14 W (tipico)
	Modo de suspensión	0,45 W (tipico)
	Modo apagado	0,35 W (tipico)
Conector de entrada		D-Sub DVI-D de 24 clavijas (solo el modelo de entrada dual)
Señal de entrada de video		Analogica: 0,7 Vp-p (estándar), 75 ohmios, positiva Señal digital (solo el modelo de entrada dual)
Áltavoces		1 W x 2 (Solo)."modelo de entrada de audio" (Optional)
Tamaño máximo de pantalla		Horizontal: 434 mm Vertical: 235,8 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona bajo: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona bajo: entre el 10% y el 85%
Dimensiones		463,4 (ancho) x 362,5 (alto) x 196,9 (diagonal) mm
Peso (peso neto)		2,8 kg (neto)
Especillas de funciona bajo		Inclínación: de -5° a +20° Giro: No Ajuste de alta: No Pivot: No Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendido Entrado Volumen Contraste Brillo Nitidez Reloj H. Posición V. Posición Color (Cáido) Color (Frio) Temperatura de color RGB Idioma Salida
Todas las specifications están susjetas a Cambiosis sin avis lo previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer.

Guía de inicio rápido del monitor LCD Acer (QSG)

Declaración de conformidad

Nosotros,

Acer Incorporated

Declaramos bajo nuestra propia responsabilidad que el producto:

Producto: Monitor LCD

Nombre comercial: Acer

Número de modelos: VA200HQ

Al que hace referencia esta declaración es conforme con el estándar relevante o con otros documentos de estandarización:

EN55022:2006/A1:2007 Clase B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Clase D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 EN50581:2012

Por la presente declaramos que este producto cumple con los requisitos básicos y otras disposiciones relevantes de la Directiva 2004/108/CE sobre CEM, la Directiva 2006/95/CE sobre la baja tensión, la Directiva RoHS 2011/65/UE y la Directiva 2009/125/CE por la que se instaura un marco para el establecimiento de los requisitos de Diseño ecológico aplicables a productos relacionados con la energía.

Año para empezar a colocar el marcado CE: 2015.

Año para inicio de fijación de la marca CE 2015.
