VA200HQ - Monitor ACER - Tasuta kasutusjuhend

Kaubamärk	Acer
Mudel	VA200HQ
Toote tüüp	LCD monitor
Ekraani tehnoloogia	Värviline TFT-LCD
Ekraani suurus	19,5 tolli (49 cm)
Maksimaalne resolutsioon	1366 x 768 @ 60 Hz
Heledus	200 cd/m² (tüüpiline)
Kontrastsussuhe (ACM)	10000000:1 max.
Vaatenurk (H/V)	90° / 65° (CR=10)
Reageerimisaeg	5 ms
Paneeli tüüp	TN
Kuvatavad värvid	16,7 miljonit
Video sisendid	VGA (D-Sub), DVI-D 24 kontaktiga
Sisseehitatud kõlarid	2 x 1 W (valikuline)
Tarbimine (töörežiim)	14 W tüüpiline
Tarbimine (ooterežiim)	0,45 W tüüpiline
Tarbimine (väljalülitatud)	0,35 W tüüpiline
Toiteallikas	100-240 V, 50/60 Hz
Mõõtmed (L x K x S)	463,4 x 362,5 x 196,9 mm
Netokaal	2,8 kg
Kallutamine	-5° kuni +20°
Eemaldatav jalg	Jah
OSD menüü funktsioonid	Kontrastsus, heledus, asukoht, värv, keel, automaatne reguleerimine jne.
Ekraani puhastamine	Kasutage pehmet lappi, lahustivaba lahust; ärge pihustage vedelikku otse ekraanile.
Ohutus	Ärge avage korpust; enne puhastamist ühendage lahti; vältige niiskust ja otsest päikesevalgust.
Remont	Remont ainult volitatud tehniku poolt; varuosad saadaval Aceri klienditeeninduse kaudu.

Korduma kippuvad küsimused - VA200HQ ACER

Kuidas puhastada Acer VA200HQ monitori ekraani?

Ühendage monitor lahti ja kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile või korpusele.

Millised videosisendid on saadaval?

Monitoril on VGA (D-Sub) sisend ja mõnel mudelil DVI-D 24 kontaktiga sisend.

Kuidas reguleerida kuva seadeid?

Vajutage MENU nuppu OSD menüü avamiseks. Kasutage nooleklahve navigeerimiseks ja heleduse, kontrastsuse, asukoha, värvitemperatuuri jne reguleerimiseks.

Mida teha, kui ekraanil kuvatakse "Signaali pole"?

Kontrollige, et videokaabel on korralikult monitori ja arvutiga ühendatud. Veenduge, et arvuti on sisse lülitatud ja õige sisendallikas on valitud Input nupuga.

Kas monitor tarbib palju elektrit?

Töörežiimis on tüüpiline tarbimine 14 W. Ooterežiimis langeb see 0,45 W-ni ja väljalülitatuna 0,35 W-ni.

Kas ekraani kõrgust saab reguleerida või pöörata?

Ei, ekraan võimaldab ainult kallutamist -5° kuni +20°. Kõrguse reguleerimine ega pööramine puudub.

Kuidas kasutada automaatse reguleerimise funktsiooni?

Kui OSD menüü on passiivne, vajutage AUTO nuppu. Monitor optimeerib automaatselt raamistuse, teravuse ja sageduse.

Kas ma saan monitori seinale kinnitada?

Jalg on eemaldatav. Saate aluse eemaldada ja kasutada VESA-ühilduvat seinakinnitust. Kontrollige kinnitusmõõtmeid spetsifikatsioonidest.

Kust leida täielik kasutusjuhend?

Kasutusjuhend on allalaaditav PDF-vormingus Aceri toe veebisaidilt või saidilt notice-facile.com.

Mida teha remondiprobleemi korral?

Ärge avage korpust ise. Remondi korral võtke ühendust volitatud tehnikuga või Aceri klienditeenindusega.

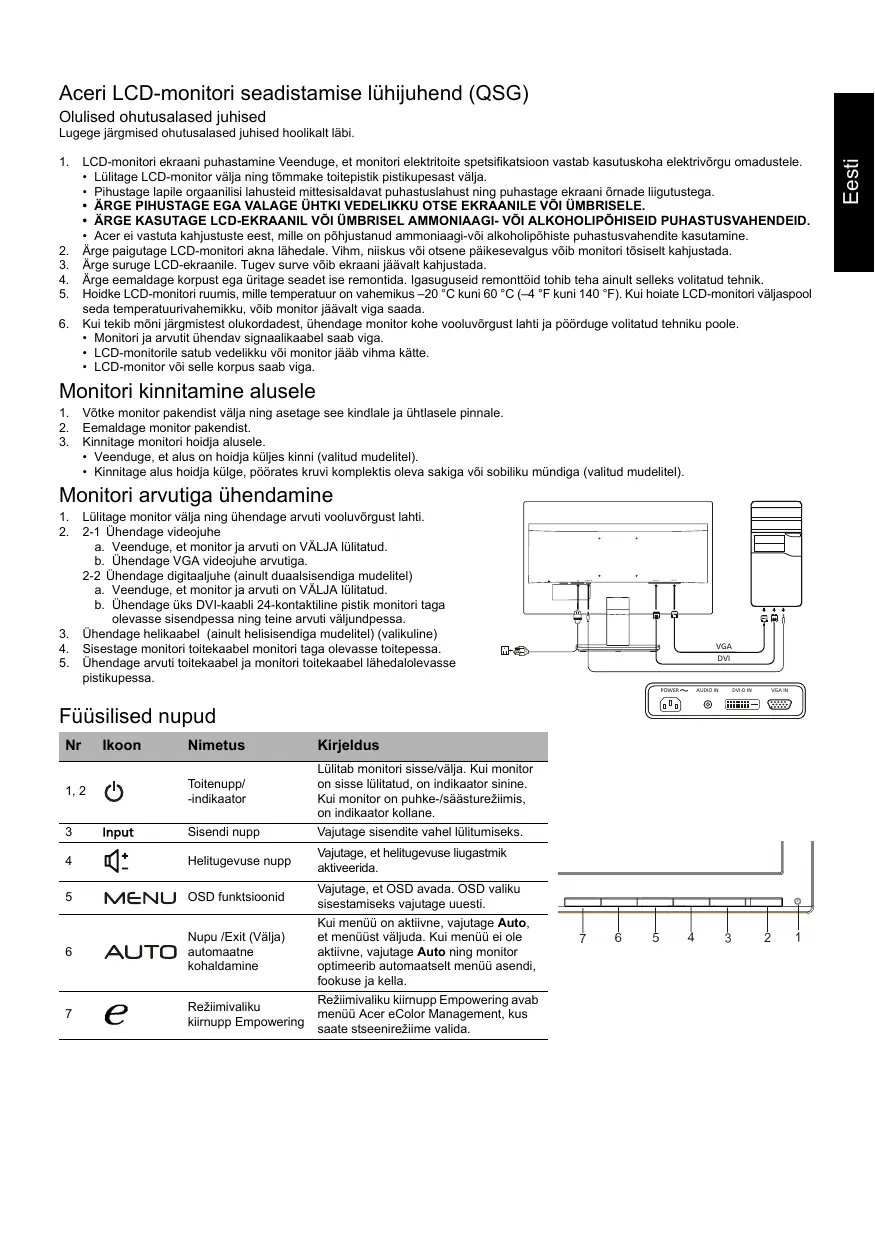

KASUTUSJUHEND VA200HQ ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.
2. Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja.
3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.
7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor kahjustuda.
11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
12. Monitori ja arvutit ühendav signaalikaabel saab viga.
13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
14. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.
3. Kinnitage monitori hoidja alusele.

Veenduge, et alus on hoidja küljes kinni (valitud mudelitel). - Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva saki või sobiliku mündiga (valitud mudelitel).

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA-videojuhe arvutiga.

2-2 Ühendage digitaaljuhe (ainult dualsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

1. Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

Füüsilised nupud

Nr	Ikon	Nimetus	Kirjeldus
1,2		Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lūlītutad, on indikaator sinine. Kui monitor on puhke-/sāästurežiimis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lūlītumiseks.
4	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastnik aktveerida.
5	MENU	OSD funktsionid	Vajutage, et OSD avada. OSD valiku sisestamiseks vajutage uesti.
6	AUTO	Nupu /Exit (Välja) automaatne kohaldamine	Kui menüü on aktiviene, vajutage Auto, et menüust valjuda. Kui menüe ei ole aktiviene, vajutage Auto ning monitor optimeerib automaatseit menüü asendi, fookuse ja kella.
7	e	Režiimivaliku kiirnupp Empowering	Režiimivaliku kiirnupp Empowering avab menüü Acer eColor Management, kus saate stseenirežiime valida.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikku energiat ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ega kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ nõuetele, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhimõtetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitoride kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavaid sertifitseeritud välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifitseerimata välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused toote heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud järgmised tingimused: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, sealhulgas häireid, mis võivad seadme tööd negatiivselt mõjutada.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt aitab säästa loodusvarasid ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpðhimöte	Värviline TFT LCD
	Suurus	19,5" (49 cm)
	Pikslí mõötmied	0,3177 mm (H) × 0,307 mm (V)
	Heledus	200 cd/m2(tüpline)
	Kontrastus	Max 10000000:1 (ACM)
	Vaatenurk	90° (H) 65° (V) (CR = 10)
	Reageerimisaag	5 ms
	Paneeli tüpp	TN
	Video	R, G, B analogogliides
	H-sagedus	30 kHz - 80 kHz
	V-sagedus	56 - 76 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		85,5 MHz
Maksimaalne lahutusvõime		1366 × 768 @ 60 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Elektrarbimine (200 niti juures)	Sisselūlītatuna	14 W (tüpline)
	Puhkerežimiis	0,45 W (tüpline)
	Väljalūlītatuna	0,35 W (tüpline)
Sisendpistik		D-Sub 24-kontaktiline DVI-D (ainult dualsisendiga mudelitet)
Video sisendsignaal		Analogog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitalaisignaal (ainult dualsisendiga mudelitet)
Kölarid		1 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaïsald mõötmied		Horisontaïne: 434 mm Vertikaalne: 235,8 mm
Toiteaillikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötematuur: 5 °C kuni 35 °CSällitamistematur: -20 °C kuni 60 °CÖhuniiskus tõkeskkonnas: 10% kuni 85%
Mõötmied		463,4 (L) × 362,5 (K) × 196,9 (S) mm
Mass (netomass)		2,8 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +20° Põördenurk: ei Körçuge reguleirismsvahemik: ei Põördepunkt: ei Lahtivöetav jalg: jah
Füülilised nupud	Lūlitid/nupud	Toitenupp Sisend Helitugevus Nopp Empowering
	Funktsionid	Kontrastus Heledus Fookus Keil H. asend V. asend (Soe) Värvus (Külm) Värvus RGB värvtemperatuur Keel Valju
Köski tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
