VA200HQ - Monitors ACER - Bezmaksas lietošanas instrukcija

Zīmols	Acer
Modelis	VA200HQ
Produkta veids	LCD monitors
Ekrāna tehnoloģija	Krāsu TFT-LCD
Ekrāna izmērs	19,5 collas (49 cm)
Maksimālā izšķirtspēja	1366 x 768 @ 60 Hz
Spilgtums	200 cd/m² (tipisks)
Kontrasts (ACM)	10000000:1 maks.
Skata leņķis (H/V)	90° / 65° (CR=10)
Reakcijas laiks	5 ms
Paneļa tips	TN
Attēlotās krāsas	16,7 miljoni
Video ieejas	VGA (D-Sub), DVI-D 24 kontakti
Iebūvētie skaļruņi	2 x 1 W (pēc izvēles)
Patēriņš (ieslēgts)	14 W tipisks
Patēriņš (gaidīšana)	0,45 W tipisks
Patēriņš (izslēgts)	0,35 W tipisks
Barošana	100-240 V, 50/60 Hz
Izmēri (P x A x D)	463,4 x 362,5 x 196,9 mm
Neto svars	2,8 kg
Slīpums	-5° līdz +20°
Noņemams statīvs	Jā
OSD izvēlnes funkcijas	Kontrasts, spilgtums, pozīcija, krāsas, valoda, automātiska regulēšana utt.
Ekrāna tīrīšana	Izmantojiet mīkstu drānu, šķīdinātāju nesaturošu šķīdumu; neizsmidziniet šķidrumu tieši.
Drošība	Neatveriet korpusu; atvienojiet pirms tīrīšanas; izvairieties no mitruma un tiešiem saules stariem.
Remontējamība	Remonts tikai pilnvarotam tehniķim; rezerves daļas pieejamas Acer klientu apkalpošanas dienestā.

Bieži uzdotie jautājumi - VA200HQ ACER

Kā tīrīt Acer VA200HQ monitora ekrānu?

Atvienojiet monitoru un izmantojiet mīkstu, nedaudz samitrinātu drānu ar šķīdinātāju nesaturošu tīrīšanas šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa.

Kādas video ieejas ir pieejamas?

Monitoram ir VGA (D-Sub) ieeja un dažos modeļos DVI-D 24 kontaktu ieeja.

Kā regulēt displeja iestatījumus?

Nospiediet pogu MENU, lai atvērtu OSD izvēlni. Izmantojiet bultiņu taustiņus, lai pārvietotos un pielāgotu spilgtumu, kontrastu, pozīciju, krāsu temperatūru utt.

Ko darīt, ja ekrānā tiek parādīts "Nav signāla"?

Pārbaudiet, vai video kabelis ir pareizi pievienots monitoram un datoram. Pārliecinieties, ka dators ir ieslēgts un ka pareizais ieejas avots ir izvēlēts ar pogu Input.

Vai monitors patērē daudz elektrības?

Ieslēgtā režīmā tipiskais patēriņš ir 14 W. Gaidīšanas režīmā tas samazinās līdz 0,45 W, bet izslēgtā stāvoklī līdz 0,35 W.

Vai var regulēt augstumu vai pagriezt ekrānu?

Nē, ekrāns atļauj tikai slīpināšanu no -5° līdz +20°. Nav augstuma regulēšanas vai rotācijas.

Kā izmantot automātiskās regulēšanas funkciju?

Kad OSD izvēlne ir neaktīva, nospiediet pogu AUTO. Monitors automātiski optimizēs kadrējumu, fokusu un frekvenci.

Vai es varu piestiprināt monitoru pie sienas?

Statīvs ir noņemams. Jūs varat noņemt pamatni un izmantot VESA saderīgu sienas stiprinājumu. Skatiet specifikācijas stiprinājuma izmēriem.

Kur atrast pilnu lietošanas rokasgrāmatu?

Rokasgrāmata ir pieejama lejupielādei PDF formātā Acer atbalsta vietnē vai caur notice-facile.com.

Ko darīt remonta problēmas gadījumā?

Neatveriet korpusu pats. Sazinieties ar pilnvarotu tehniķi vai Acer pēcpārdošanas servisu jebkura remonta gadījumā.

LIETOŠANAS INSTRUKCIJA VA200HQ ACER

Precizējumi par drošības noteikumiem

Acer LCD monitora ātrās darba sākšanas rokasgrāmata (QSG)

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nešķīdina, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer neuzņemas atbildību par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt šīs daļas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
9. Glabājiet LCD monitoru tīrā, sausā vietā, kur temperatūra ir no -20°C līdz 60°C (no -4°F līdz 140°F). Ja monitors tiek glabāts temperatūrā, kas pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
11. Monitora un datora signāla kabelis ir saplēsts vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum.
13. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitora pamatni no iepakojuma un novietojiet to uz stabilas un līdzenas virsmas.
2. Izņemiet monitoru no iepakojuma.
3. Pievienojiet monitora statīvu pamatnei.
4. Pārbaudiet, vai pamatne ir fiksēta pie monitora statīva (atsevišķiem modeļiem). Lai pamatni piestiprinātu monitora statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izciļņa vai piemērotu monētu (atsevišķiem modeļiem).

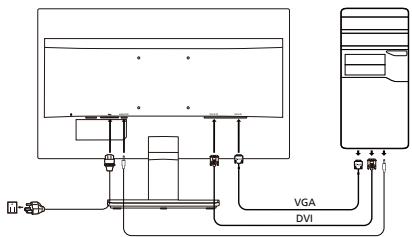

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām) a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu 24 kontaktu DVI kabeļa galu monitora aizmugurē, otru galu - datora portam.

1. Pievienojiet audiokabeli. (Tikai modelim ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošajā kontaktligzdā.

Ārējās vadīklas

Nr.	Ikona	Vienums	Apraksts
1,2		Iglesëgsanas/izsëgsanas poga/indikators	Iglesëdz/izsëldz monitoru. Zils indicatorsnorāda par iesëgtu pozicjù. Dzelteinfidukindikators norāda par gaidstāves/energijastaupiësanas režimu.
3	Input	levades poga	Nospiediet, lai pãrsëgtu ivades avotus.
4	+	Skajuma poga	Nospiediet, aktivivëtu skajuma regulësanasflidni.
5	MENU	Ekrāna izvëlnesfunkcjjas	Nospiediet, lai skafùtu ekrāna izvëlni.Nospiediet vëlreiz, lai atvêrtu atlasīt o ekrānaizvëlnes elementu.
6	AUTO	Automātiskaskoriëgësanas/izieësanas poga	Ja ir aktiva ekrāna izvëline, nospiediet Auto,lai izietu no tãs. Ja ekrāna izvëne nav aktiva,nospiediet Auto, lai monitors automātiskioptimizëtu displeja novietojumu, fokusu unpulksteni.
7	e	Empoweringtaustiŋš	Nospiediet Empowering taustiŋu, lai atvêrtu Acer eColor Management ekrāna izvënlun pieklūtu scenāriju režimiem.

Regulas un drošības paziņojumi

FCC paziņojums

Šī iekārta ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja iekārta tiek lietota sadzīves apstākļos. Šī iekārta ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastās lietošanas gadījumā. Ja šī iekārta kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot iekārtu), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet iekārtu tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Paziņojums: Aizsargāti kabeļi

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabeļus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums: Perifērijas ierīces

Šim aprīkojumam drīkst pievienot tikai tādas perifērijas ierīces (ievades/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, pat tādā gadījumā, ja tā var izraisīt nevēlamu darbību.

Paziņojums Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

LCD panelis	Vadoša sistema	TFT krāsu LCD
	Lielums	19,5" (49 cm)
	Piksejì	0,3177 mm x 0,307 mm (augstums x platums)
	Spilgtums	200 cd/m2 (parasti)
	Kontrasts	100 000 000:1 maks. (ACM)
	Skata leŋkjs	90° (H) 65° (V) (CR=10)
	Reağëšanas laiks	5 ms
	Paneja tips	TN
	Video	R, G, B analogais interfeiss
	H-frekvence	30-80 kHz
	V-frekvence	56-76 Hz
Displeja krāsas		16,7 milj.
Punktu pulkstenis		85,5 MHz
Maksimäla izskjirtspëja		1366 x 768 pie 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Enerçijas patēriņš (200 niti)	ieslëgtä režimā	14 W (parasti)
	Miega režimā	0,45 W (parasti)
	Izslëgtä režimā	0,35 W (parasti)
leejas savientojs		D-Sub DVI-D 24 kontaktu (tikai modeljem ar divām ieejām)
leejas videosignäs		Analogoaïs: 0,7 Vp-p (standarts), 75 OHM, positivs Digitalaisignäs (tikai modeljem ar divām ieejām)
Skajruni		1 W x 2 (tikai modeljem ar audio ieeju) (izvëles)
Maksimälae ekråna lielums		Horizontāli: 434 mm Vertikäli: 235,8 mm
Enerçijas avots		100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūrā: 5-35 °C Glabāsānas temperatūrā: -20-60 °C Darbības mitrums: 10-85%
Izmēri		463,4 x 362,5 x 196,9 mm (platums x augstums x dzijums)
Svars (N. W.)		2,8 kg (neto)
Mehānisma specifikacijas		Sasvehṛṣana: -5° lɪdz +20° Pagrieṣāna: nav Augstuma regulēṣana: nav Sasvehṛṣana: nav Atvienojama pamatne: ir
Ärejās vadiklas	Slédži/pogas	Izvēine/atvēṣana leea j	Auto/izieṣana
		Skajlums	E(Empowering) taustin§
	Funkcjias	Kontrasts Spilgtums Fokuss Pulkstenis H. Position V. Position (Silta) krāsa (Auksta) krāsa RGB krāsu temperatūrā	Ekrāna izvēines pozćija Ekrāna izvēines taimauts Automātskä konfigurešana (tikai modeljem ar analogo ieeju) Platais režims (pilnekrāns/aspektis) ACM islēgšana/izsilegšana Iejas signála atlase (tikai modelem ar divām ieejām) DDC/CI islēgšana/izsilegšana Displeja informácia Atiestatišana
		Valoda	Izieṣana
Visas specifikacijas var tikt mainītas bez pazijojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālajā Acer atbalsta vietnē.

Vadlīnijas ātrai Acer LCD monitora iestatīšanai (QSG)

Svarīgi drošības norādījumi
