VA200HQ - Monitor ACER - Bezpłatna instrukcja obsługi

Marka	Acer
Model	VA200HQ
Typ produktu	Monitor LCD
Technologia ekranu	Kolorowy TFT-LCD
Rozmiar ekranu	19,5 cala (49 cm)
Maksymalna rozdzielczość	1366 x 768 @ 60 Hz
Jasność	200 cd/m² (typowa)
Kontrast (ACM)	10000000:1 maks.
Kąt widzenia (H/V)	90° / 65° (CR=10)
Czas odpowiedzi	5 ms
Typ panelu	TN
Wyświetlane kolory	16,7 miliona
Wejścia wideo	VGA (D-Sub), DVI-D 24-pin
Wbudowane głośniki	2 x 1 W (opcjonalnie)
Pobór mocy (praca)	14 W typowo
Pobór mocy (czuwanie)	0,45 W typowo
Pobór mocy (wyłączenie)	0,35 W typowo
Zasilanie	100-240 V, 50/60 Hz
Wymiary (szer. x wys. x gł.)	463,4 x 362,5 x 196,9 mm
Waga netto	2,8 kg
Nachylenie	-5° do +20°
Odłączana podstawa	Tak
Funkcje menu OSD	Kontrast, jasność, pozycja, kolor, język, automatyczne ustawienie itp.
Czyszczenie ekranu	Użyj miękkiej ściereczki, roztworu bez rozpuszczalników; nie rozpylaj płynu bezpośrednio.
Bezpieczeństwo	Nie otwieraj obudowy; odłącz przed czyszczeniem; unikaj wilgoci i bezpośredniego światła słonecznego.
Naprawialność	Naprawa wyłącznie przez autoryzowanego technika; części zamienne dostępne w serwisie Acer.

Często zadawane pytania - VA200HQ ACER

Jak wyczyścić ekran monitora Acer VA200HQ ?

Odłącz monitor i użyj miękkiej ściereczki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran ani obudowę.

Jakie są dostępne wejścia wideo?

Monitor posiada wejście VGA (D-Sub) oraz, w niektórych modelach, wejście DVI-D 24-pin.

Jak wyregulować ustawienia wyświetlania?

Naciśnij przycisk MENU, aby otworzyć menu OSD. Użyj przycisków strzałek, aby nawigować i dostosować jasność, kontrast, pozycję, temperaturę barw itp.

Co zrobić, jeśli ekran wyświetla „Brak sygnału”?

Sprawdź, czy kabel wideo jest prawidłowo podłączony do monitora i komputera. Upewnij się, że komputer jest włączony i że wybrane jest odpowiednie źródło wejścia za pomocą przycisku Input.

Czy monitor zużywa dużo energii elektrycznej?

W trybie pracy typowy pobór mocy wynosi 14 W. W trybie czuwania spada do 0,45 W, a w trybie wyłączenia do 0,35 W.

Czy można regulować wysokość lub obracać ekran?

Nie, ekran umożliwia jedynie nachylenie od -5° do +20°. Nie ma regulacji wysokości ani obrotu.

Jak używać funkcji automatycznego ustawiania?

Gdy menu OSD jest nieaktywne, naciśnij przycisk AUTO. Monitor automatycznie zoptymalizuje kadrowanie, ostrość i częstotliwość.

Czy mogę zamontować monitor na ścianie?

Podstawa jest odłączana. Możesz zdjąć podstawę i użyć uchwytu ściennego zgodnego z VESA. Sprawdź specyfikację dotyczącą wymiarów mocowania.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna do pobrania w formacie PDF na stronie pomocy technicznej Acer lub na notice-facile.com.

Co zrobić w przypadku problemów z naprawą?

Nie otwieraj obudowy samodzielnie. Skontaktuj się z autoryzowanym technikiem lub serwisem Acer w celu naprawy.

INSTRUKCJA OBSŁUGI VA200HQ ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłącz monitor LCD i odłącz przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
7. Nie należy otwierać obudowy ani podejmować prób naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli) Przymocować podstawę do ramienia podpórki monitora, dokręcając śruby za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

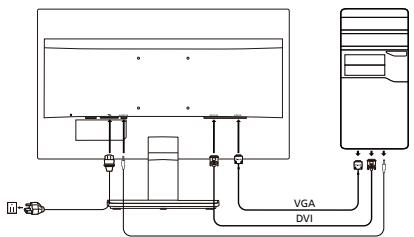

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z gniazdem Dual) a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewód zasilający komputera i monitora do znajdujących się w pobliżu gniazdek elektrycznych.

Zewnętrzne elementy sterujące

Nr	Ikona	Nazwa	Opis
1,2	∅	Przycisk/ wskaznik zasilania	Wędzczycy monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszczędania energia.
3	Input	Przycisk wejschia	Naciszc, byzmieniec zródla sygnalu wejsciowego.
4	+ -	Przycisk Głowosność	Naciszc, aby wyświetność spekulę ustawiania głowosnosci.
5	MENU	Funkcie menu ekranowego (OSD)	Naciszc, aby wyświetność menu ekranowe (OSD). Naciszc jesteczraz, aby zatwierdzico wybor w menu ekranowym (OSD).
6	AUTO	Przycisk Reguluj/Zakończ	Jesli aktywnye jest menu ekranowe (OSD), naciszc Auto, aby wyśc z menu ekranowego (OSD). Po wymiąceniu menu OSD, nacisniecie przyciscu Auto spodwuje, są monitor automatycznie zoptymalizuje poźycje obrazu, ostrość i zegrar na ekranie.
7	e	Przycisk Empowering	Naciszc przycisc Empowering, aby otworZYc menu ekranowe (OSD) Acer eColor Management i uzyszcć dostep do trybow scenariuszy.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy produkt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Organizacje te mają zapewnić ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeśli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdo, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2004/108/WE, dyrektywy niskonapięciowej 2006/95/WE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie może być podłączane do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu spowoduje prawdopodobnie zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzi i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar	19,5" (49 cm)
	Rozstaw pikseli	0,3177 mm (w poziomie) × 0,307 mm (w pionie)
	Jasność	200 cd/m2(typowa)
	Kontrast	Maks. 100000000:1 (ACM)
	Kąt widzenia	90° (w poziomie) 65° (w pionie) (CR=10)
	Czas reakczy	5 ms
	Typ panelu	TN
	Wideo	Interfejs analogowy R, G, B
	Czȩstotiwość pozioma	30-80 kHz
	Cźȩstotiwość pionowa	56-76 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy		85,5 MHz
Maksymalna Rozdzielciezość		1366 × 768 przy czȩstotiwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobó romy (przy 200 nitach)	Tryb wączenia	14 W (typowy)
	Tryb uspiemia	0,45 W (typowy)
	Tryb wymiarczenia	0,35 W (typowy)
Zȩcze wejsciowe		D-Sub DVI-D 24-stykawe (tykko model z wejsciem Dual)
Wejsciowy sygnal video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnie Sygnai cyfrowy (tykko model z wejsciem Dual)
Głowniki		1 W x 2 (tykko model z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 434 mm W pionie: 235,8 mm
Zȩódlo zasiliania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wilgotnosć otoczenia podczas pracy: Od 10% do 85%
Wymiary		463,4 (szer.) × 362,5 (wys.) × 196,9 (gól)b. mm
Waga:		2,8 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5° do +20° Obrot: Nie Regulacja wysokość: Nie Obrot w pionie: Nie Zdejmowalna podpórka: Tak
Zewnętrzne elementy sterujuce	Przelącznik/przycisci	Przycisz zasiliania Wejscie Głownićsć Przycisk E (Empowering)
	Funkcjé	Kontrast Jasność Ostrość Zegar Ustaw. poz. Ustaw. pion. Cleplek) Kolory (Chłodne) Kolory Temperatura kolorów RGB Język Zȩcończ
Wszystkie dane techniczne mogość uciecz zmieanie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

Manual de inicia rápido (QSG) do monitor LCD da Acer

2-2 Podłącz kabel z cyfrowym połączeniem (tylko model z podwójnym wejściem).

a. Upewnij się, że monitor i komputer są WYŁĄCZONE. b. Podłącz jeden koniec 24-pinowego kabla DVI do tylnej części monitora, a drugi koniec do portu komputera.

1. Podłącz kabel audio. (tylko model z wejściem audio) (opcjonalnie)
2. Podłącz kabel zasilający monitora do portu zasilania z tyłu monitora.
3. Podłącz kable zasilające komputera i monitora do gniazdka elektrycznego w zasięgu ręki.

Elementy sterujące na zewnątrz

Uwaga: Kable ekranowane

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane przy użyciu kabli ekranowanych, aby zachować zgodność z przepisami dotyczącymi kompatybilności elektromagnetycznej.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać tylko urządzenia peryferyjne (urządzenia wejściowe/wyjściowe, terminale, drukarki itp.) certyfikowane zgodnie z limitami klasy B. Praca z niecertyfikowanymi urządzeniami peryferyjnymi może prawdopodobnie powodować zakłócenia w odbiorze radia i telewizji.

Uwaga

Ważne instrukcje bezpieczeństwa

Uważnie przeczytaj te instrukcje.

Ważne instrukcje bezpieczeństwa
