Prekės ženklas	Acer
Modelis	VA200HQ
Produkto tipas	LCD monitorius
Ekrano technologija	Spalvotas TFT-LCD
Ekrano dydis	19,5 colio (49 cm)
Maksimali raiška	1366 x 768 @ 60 Hz
Ryškumas	200 cd/m² (tipinis)
Kontrastas (ACM)	10000000:1 maks.
Regėjimo kampas (H/V)	90° / 65° (CR=10)
Atsako laikas	5 ms
Skydelio tipas	TN
Rodyti spalvos	16,7 milijonų
Vaizdo įvestys	VGA (D-Sub), DVI-D 24 kaiščių
Įmontuoti garsiakalbiai	2 x 1 W (pasirinktinai)
Energijos suvartojimas (veikimo)	14 W tipinis
Energijos suvartojimas (budėjimo)	0,45 W tipinis
Energijos suvartojimas (išjungimo)	0,35 W tipinis
Maitinimas	100-240 V, 50/60 Hz
Matmenys (Ilgis x Aukštis x Gylis)	463,4 x 362,5 x 196,9 mm
Neto svoris	2,8 kg
Pakreipimas	-5° iki +20°
Nuimamas stovas	Taip
OSD meniu funkcijos	Kontrastas, ryškumas, padėtis, spalva, kalba, automatinis derinimas ir kt.
Ekrano valymas	Naudokite minkštą šluostę, tirpalą be tirpiklių; nepurkkite skysčio tiesiai ant ekrano.
Saugumas	Neatidarykite korpuso; atjunkite prieš valydami; venkite drėgmės ir tiesioginių saulės spindulių.
Taisomumas	Remontą atlieka tik įgaliotas technikas; atsarginės dalys prieinamos per Acer techninės priežiūros tarnybą.

Dažnai užduodami klausimai - VA200HQ ACER

Kaip išvalyti Acer VA200HQ monitoriaus ekraną?

Atjunkite monitorių ir naudokite minkštą, šiek tiek sudrėkintą šluostę su valymo tirpalu be tirpiklių. Niekada nepurpkite skysčio tiesiai ant ekrano ar korpuso.

Kokios yra galimos vaizdo įvestys?

Monitorius turi VGA (D-Sub) įvestį, o kai kuriuose modeliuose - DVI-D 24 kaiščių įvestį.

Kaip sureguliuoti rodymo parametrus?

Paspauskite MENU mygtuką, kad atidarytumėte OSD meniu. Naudokite rodyklių mygtukus naršymui ir reguliuokite ryškumą, kontrastą, padėtį, spalvų temperatūrą ir kt.

Ką daryti, jei ekrane rodomas „Nėra signalo“?

Patikrinkite, ar vaizdo kabelis tinkamai prijungtas prie monitoriaus ir kompiuterio. Įsitikinkite, kad kompiuteris įjungtas, ir paspauskite Input mygtuką, kad pasirinktumėte teisingą įvesties šaltinį.

Ar monitorius sunaudoja daug elektros?

Veikimo režimu tipinis energijos suvartojimas yra 14 W. Budėjimo režimu jis sumažėja iki 0,45 W, o išjungimo režimu - iki 0,35 W.

Ar galima reguliuoti aukštį arba pasukti ekraną?

Ne, ekranas leidžia tik pakreipimą nuo -5° iki +20°. Aukščio reguliavimo ir pasukimo nėra.

Kaip naudoti automatinio derinimo funkciją?

Kai OSD meniu neaktyvus, paspauskite AUTO mygtuką. Monitorius automatiškai optimizuos rėminimą, fokusavimą ir dažnį.

Ar galiu pritvirtinti monitorių prie sienos?

Stovas yra nuimamas. Galite nuimti pagrindą ir naudoti VESA suderinamą sieninį laikiklį. Žr. specifikacijas dėl tvirtinimo matmenų.

Kur rasti visą naudotojo vadovą?

Vadovą galima atsisiųsti PDF formatu iš Acer pagalbos svetainės arba per notice-facile.com.

Ką daryti, jei kyla remonto problema?

Neatidarykite korpuso patys. Dėl bet kokio remonto kreipkitės į įgaliotą techniką arba Acer techninės priežiūros tarnybą.

NAUDOJIMO INSTRUKCIJA VA200HQ ACER

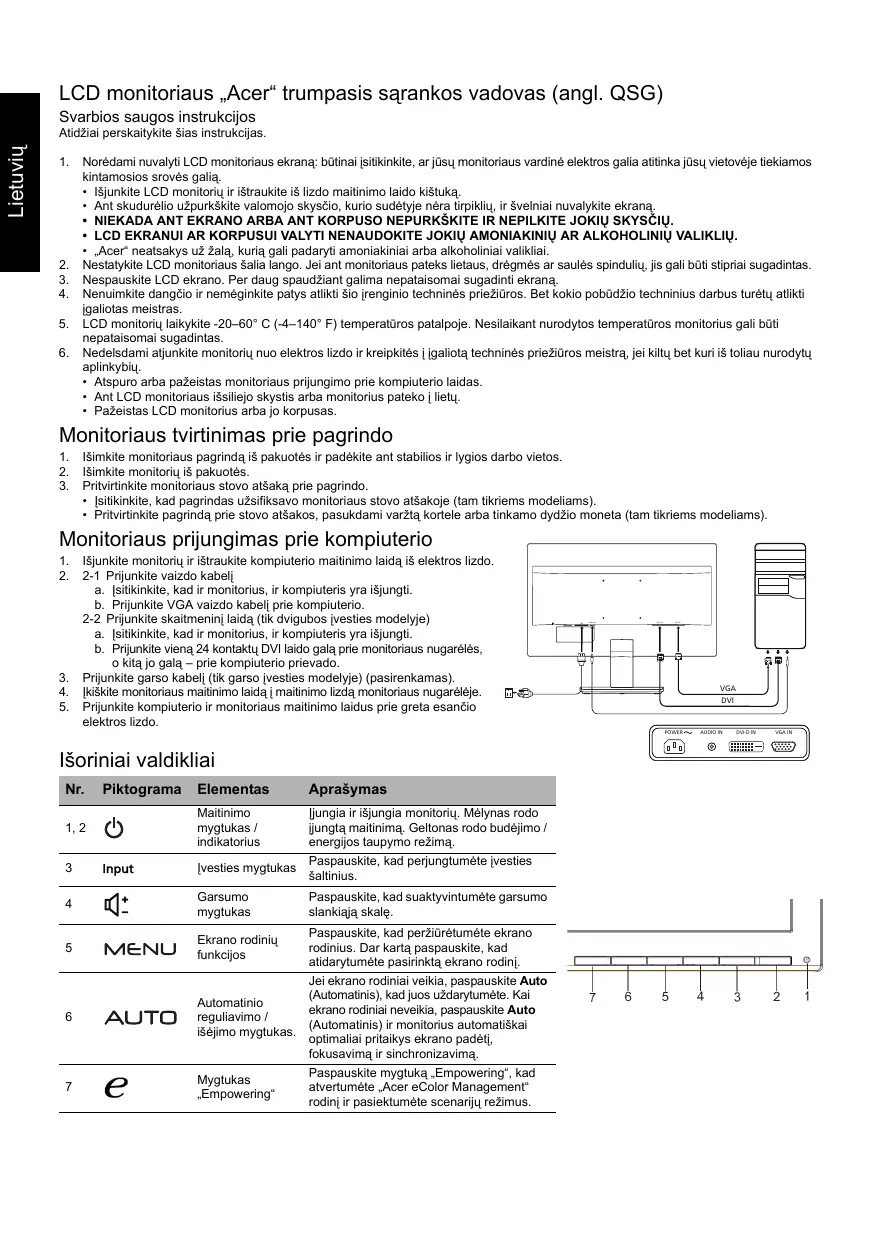

LCD monitoriaus „Acer“ trumpasis savininko vadovas (angl. QSG)

1. Norėdami nuvalyti LCD monitoriaus ekraną, būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
5. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į įgaliotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
11. Atspuręs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
12. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
13. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtų kortelę arba tinkamo dydžio monetą (tam tikriems modeliams).

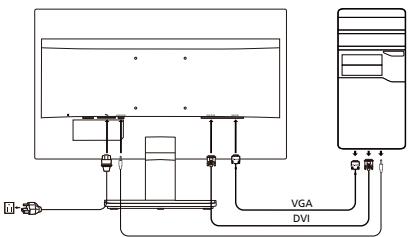

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą - prie kompiuterio prievado.

1. Prijunkite garso kabelį (tik garso įvesties modelyje) (pasirenkamas).
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

Išoriniai valdikliai

Nr.	Piktograma	Elementas	Aprăsymas
1, 2	∅	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtă maitinima. Geltonas rodo budéjimo / energjos tauypmo režima.
3	Input	Ivesties mygtukas	Paspauskite, kad perjungtumete i vesties šaltinius.
4	+	Garsumo mygtukas	Paspauskite, kad suáktyvintumete garsumo slankija skele.
5	MENU	Ekrano rodiniq funkcijos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar karta paspauskite, kad atidarytumete pasirinktie ekrano rodinj.
6	AUTO	Automatinio reguliavimo / iśejimo mygtukas.	Jei ekrano rodiniai veikia, paspauskite Auto (Automatis), kad juos użdarytUMEte. Kai ekrano rodiniai neveikia, paspauskite Auto (Automatis) ir monitorius automatiskai optimalii pritaikys ekrano padétj, fokusavimir sinchronizavimä.
7	e	Mygtukas „Empowering"	Paspauskite mygtuka „Empowering", kad atvertumete „Acer eColor Management" rodinj ir pasiektumete scenariju režimus.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis renginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali sukelti žalingus radijo ryšio trukdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis renginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

Acer Inc. pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2004/108/EB, Žemos įtampos įrenginių direktyvos 2006/95/EB, RoHS direktyvos 2011/65/ES ir Direktyvos 2015/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Pranešimas

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Pranešimas: Ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Pranešimas: Išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Pranešimas naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

LCD ploksté	ValdymoSYSTEMA	TFT spalvinis LCD
	Dydis	19,5° (49 cm)
	Vaizdo tašku dydis	0,3177 mm (H) x 0,307 mm (V)
	Ryškumas	200 cd/m2 (jprastas)
	Kontrastas	100000000:1 maks. (ACM)
	Regimasis kampas	90° (H) 65° (V) (CR=10)
	Atsako trukmè	5 ms
	Plokstés tipas	TN
	Vaizdas	R, G, B analoginé sāsaja
	Horizontalus dažnis	30-80 kHz
	Vertikalus dažnis	56-76 Hz
Ekrano spalvos		16,7 millionu
Tašku dažnis		85,5 MHz
Didžiausia skiriamoji geba		1366 x 768 esant 60 Hz
Funkcjja „Plug & Play“		VESA DDCCI/DDC2B
Energios sanaudos (esant 200 nitu)	Ijungimo režimu	14 W (jprastos)
	Miego režimu	0,45 W (jprastos)
	Išjungimo režimu	0,35 W (jprastos)
Ivesties jungtis		D-Sub DVI-D 24 kontaktu (tik dvigubos ivesties modelje)
Valzdo ivesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamas Skaitmeninis signalas (tik dvigubos ivesties modelje)
Garsiakalbiai		1 W x 2 (tik garso ivesties modelje) (pasirenkamas)
Didžiausias ekran dydis		Horizontaliai: 434 mm Vertikaliai: 235,8 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 5-35°C Saugojimo temperatūr: -20-60°C Naudojimo drégme: 10-85%
Matmenys		463,4 (P) x 362,5 (A) x 196,9 (G) mm
Svoris (grynasis)		2,8 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +20° Pasukimas: Nera Aukšćio regulavimas: Nera Sukimosi aïs: Nera Atkabinamas kojos stovas: Yra
Išorinai valdklai	Jungiklai / mygtukai	Maitinimo mygtukas Iestis Garsumas Mygtukas E („Empowering“)
	Funkcjos	Kontrastas Ekrano rodinio padétis Ryškumas Ekrano rodinio skirtasla laikas Fokusavimas Automatis konfigūravimas (tik analoginés ivesties modelje) Sinchronizavimas Platusis režimas (Visas / Aspektas) Horizontali padétis ACS Jüngti / išjungti Vertikali padétis Iesties signalu pasirinkimas (tik dvigubos ivesties modelje) (Šilta) spvala DDC/CI jüngti / išjungti Akkuri RGB spalviné temperatūr Kalba Išeiti
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.
