VA200HQ - Monitor ACER - Kostenlose Bedienungsanleitung

Marke	Acer
Modell	VA200HQ
Produkttyp	LCD-Monitor
Bildschirmtechnologie	Farb-TFT-LCD
Bildschirmgröße	19,5 Zoll (49 cm)
Maximale Auflösung	1366 x 768 @ 60 Hz
Helligkeit	200 cd/m² (typisch)
Kontrast (ACM)	10000000:1 max.
Blickwinkel (H/V)	90° / 65° (CR=10)
Reaktionszeit	5 ms
Paneltyp	TN
Angezeigte Farben	16,7 Millionen
Videoeingänge	VGA (D-Sub), DVI-D 24-polig
Integrierte Lautsprecher	2 x 1 W (optional)
Leistungsaufnahme (Betrieb)	14 W typisch
Leistungsaufnahme (Standby)	0,45 W typisch
Leistungsaufnahme (Aus)	0,35 W typisch
Stromversorgung	100-240 V, 50/60 Hz
Abmessungen (B x H x T)	463,4 x 362,5 x 196,9 mm
Nettogewicht	2,8 kg
Neigung	-5° bis +20°
Abnehmbarer Fuß	Ja
OSD-Menüfunktionen	Kontrast, Helligkeit, Position, Farbe, Sprache, Auto-Tuning usw.
Bildschirmreinigung	Ein weiches Tuch verwenden, lösungsmittelfreie Lösung; Flüssigkeit nicht direkt aufsprühen.
Sicherheit	Gehäuse nicht öffnen; vor der Reinigung abziehen; Feuchtigkeit und direkte Sonneneinstrahlung vermeiden.
Reparierbarkeit	Reparatur nur durch autorisierten Techniker; Ersatzteile über den Acer-Kundendienst erhältlich.

Häufig gestellte Fragen - VA200HQ ACER

Wie reinige ich den Bildschirm des Acer VA200HQ Monitors?

Ziehen Sie den Monitor ab und verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse.

Welche Videoeingänge sind verfügbar?

Der Monitor verfügt über einen VGA- (D-Sub)-Eingang und bei einigen Modellen über einen DVI-D 24-poligen Eingang.

Wie stelle ich die Anzeigeeinstellungen ein?

Drücken Sie die MENU-Taste, um das OSD-Menü zu öffnen. Verwenden Sie die Pfeiltasten zum Navigieren und zum Einstellen von Helligkeit, Kontrast, Position, Farbtemperatur usw.

Was tun, wenn der Bildschirm "Kein Signal" anzeigt?

Überprüfen Sie, ob das Videokabel korrekt an Monitor und PC angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet ist und die richtige Eingangsquelle mit der Input-Taste ausgewählt ist.

Verbraucht der Monitor viel Strom?

Im Betrieb beträgt die typische Leistungsaufnahme 14 W. Im Standby sinkt sie auf 0,45 W und im Aus-Zustand auf 0,35 W.

Kann die Höhe verstellt oder der Bildschirm gedreht werden?

Nein, der Bildschirm erlaubt nur die Neigung von -5° bis +20°. Es gibt keine Höhenverstellung oder Drehung.

Wie verwende ich die automatische Einstellungsfunktion?

Wenn das OSD-Menü inaktiv ist, drücken Sie die AUTO-Taste. Der Monitor optimiert automatisch Bildausschnitt, Schärfe und Frequenz.

Kann ich den Monitor an der Wand befestigen?

Der Fuß ist abnehmbar. Sie können den Standfuß entfernen und eine VESA-kompatible Wandhalterung verwenden. Beachten Sie die Abmessungen für die Befestigung in den Spezifikationen.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch steht als PDF-Download auf der Acer-Support-Website oder über notice-facile.com zur Verfügung.

Was tun bei einem Reparaturproblem?

Öffnen Sie das Gehäuse nicht selbst. Wenden Sie sich für Reparaturen an einen autorisierten Techniker oder den Acer-Kundendienst.

BEDIENUNGSANLEITUNG VA200HQ ACER

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
3. Sprühlen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
6. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
7. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
8. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
9. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20°C und 60°C auf. Wenn der LCD-Monitor außerhalb des Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
11. Ziehen Sie bereits den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
12. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
13. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
14. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitorsockel aus der Verpackung und legen Sie ihn auf eine stabile und ebene Arbeitsfläche.
2. Nehmen Sie den Monitor aus der Verpackung.
3. Bringen Sie den Träger des Standfußes des Monitors am Sockel an.
4. Stellen Sie sicher, dass der Sockel sicher am Träger des Standfußes befestigt ist. (bei ausgewählten Modellen)
5. Befestigen Sie den Socket am Träger des Standfußes, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

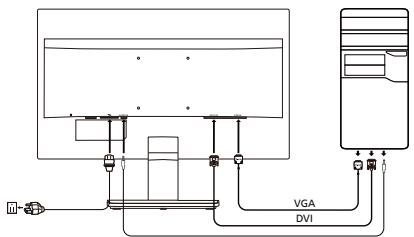

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das VGA-Videokabel an den Computer an.

2-2 Schließen Sie das Digital-Kabel an (nur Modelle mit Dualeingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das eine Ende des 24-poligen DVI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

1. Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

Externe Bedienelemente

Nummer	Symbol	Funktion	Beschreibung
1, 2		Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeit Betrieb an. Gelb zeit Standby-/Energiesparmodus an.
3	Input	Eingangstaste	Drücken, um zwischen den Eingangsquellen zu wechseln.
4		Lautstärketaste	Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5	MENU	OSD-Funktionen	Drücken, um das OSD-MENU anzuzeigen. Erneut drücken, um eine Auswahl im OSD-MENU zu treffen.
6	AUTO	Taste zum automatischen Anpassen/ Beenden	Drücken Sie bei aktivem OSD-MENU die Taste Auto, um das OSD-MENU zu verlassen. Sobald das OSD-MENU inaktiv ist, drücken Sie die Targe Auto und der Monitor optimiert automatisch die Position, den Fokus und die Uhr Ihr Bildschirmis.
7	e	Empowering- Taste	Drücken Sie die Empowering-Taste, um das Acer eColor Management-OSD-MENU zu öffnen und auf die Szenario Modes zuzugreifen.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne
• Vergrößern des Abstands zwischen dem Gerät und dem Receiver. Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als der, an dem der Receiver angeschlossen ist.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System	TFT-LCD-Farbbildschirm
	GröBe	19,5" (49 cm)
	Pixelabstand	0,3177 mm (H) x 0,307 mm (V)
	Helligkeit	200 cd/m2(typisch)
	Krontrast	100000000:1 Max. (ACM)
	Einsehbarer Winkel	90° (H) 65° (V) (CR = 10)
	Reaktionszeit	5 ms
	Bildschirmtyp	TN
	Video	R, G, B analoge Schnittstelle
	H-Frequency	30 - 80 kHz
	V-Frequency	56 - 76 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		85,5 MHz
Maximale Auflösung		1366 x 768 bei 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet	14 W (typisch)
	Ruhemodus	0,45 W (typisch)
	Ausgeschaltet	0,35 W (typisch)
Eingangsbuchse		D-Sub DVI-D 24-polig (nur Modelle mit Dualeingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, Positiv Digitales Signal (nur Modelle mit Dualeingang)
Lautspricher		1 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 434 mm Vertikal: 235,8 mm
Stromquelle		100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 5 bis 35 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen		463,4 x 362,5 x 196,9 mm (B x H x T)
Gewicht (netto)		2,8 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +20° Schwenken: Nein Höheneinstellung: Nein Drehgelenk: Nein Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste Eingang Eingang Laustärke	MENÜ/EINGABEE Automatisch/Beenden E(mpowering)-Taste
	Funktionen	Kontrast Helligkeit Fokus Takt H.Position V.Position (Warm) Farbe (Kalt) Farbe RGB-Farbothemp. Sprache	OSD-Position OSD-Dauer Autom. Abgl. (nur Modelle mit analogem Eingang) Bildformate (Vollbild/Aspect) ACM Ein/Aus Auswahl des Eingangssignals (nur Modelle mit Dualeingang) DDC/CI Ein/Aus Displayinformationen Rücksetzen Beenden
Alle technischen Daten können sich ohne Vorankündigungändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

Lesen Sie folgende Anweisungen gründlich.

Erklärung zur Konformität

Wir,

Acer Incorporated

Erklären in eigener Verantwortung, dass das Produkt:

SKU-Nummer: VA200HQxxxxxx

''x'' = 0 9 a z,A Z oder Leerzeichen)

Auf was sich diese Erklärung bezieht, der einschlägigen Norm oder anderen normativen Dokumenten entspricht:

EN55022:2006/A1:2007 Klasse B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Klasse D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 EN50581:2012

Wir erklären hiermit, dass obiges Produkt mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EG, Niederspannungsrichtlinie 2006/95/EG und RoHS-Richtlinie 2011/65/EU und Richtlinie 2009/125/EG im Hinblick auf die Schaffung eines Rahmens für die Festlegung von Ökodesign-Anforderungen für Energieprodukte übereinstimmt.

Jahr, in dem mit Anfügen von CE-Marke begonnen wurde, 2015.

RU Jan / Sr. Manager Vorschrift, Acer Inc.

Dec. 17, 2015

Datum
