VA200HQ - Monitor ACER - Ingyenes használati útmutató

Márka	Acer
Modell	VA200HQ
Terméktípus	LCD monitor
Képernyőtechnológia	Színes TFT-LCD
Képernyőméret	19,5 hüvelyk (49 cm)
Maximális felbontás	1366 x 768 @ 60 Hz
Fényerő	200 cd/m² (tipikus)
Kontraszt (ACM)	10000000:1 max.
Látószög (Vízsz./Függ.)	90° / 65° (CR=10)
Válaszidő	5 ms
Panel típusa	TN
Megjelenített színek	16,7 millió
Videó bemenetek	VGA (D-Sub), DVI-D 24 tűs
Beépített hangszórók	2 x 1 W (opcionális)
Fogyasztás (üzem)	14 W tipikus
Fogyasztás (készenlét)	0,45 W tipikus
Fogyasztás (kikapcsolva)	0,35 W tipikus
Tápellátás	100-240 V, 50/60 Hz
Méretek (Sz x Ma x Mé)	463,4 x 362,5 x 196,9 mm
Nettó tömeg	2,8 kg
Dönthetőség	-5° és +20° között
Kivehető állvány	Igen
OSD menü funkciói	Kontraszt, fényerő, pozíció, szín, nyelv, automatikus beállítás, stb.
Képernyő tisztítása	Használjon puha ruhát, oldószermentes oldatot; ne permetssen folyadékot közvetlenül a képernyőre.
Biztonság	Ne nyissa ki a házat; tisztítás előtt húzza ki a dugót; kerülje a nedvességet és a közvetlen napfényt.
Javíthatóság	Csak hivatalos technikus javíthatja; alkatrészek az Acer ügyfélszolgálatánál elérhetők.

Gyakran ismételt kérdések - VA200HQ ACER

Hogyan tisztítsam az Acer VA200HQ monitor képernyőjét?

Húzza ki a monitort, és használjon puha ruhát, amelyet enyhén nedvesített oldószermentes tisztítóoldattal. Soha ne permetssen folyadékot közvetlenül a képernyőre vagy a házra.

Milyen videó bemenetek állnak rendelkezésre?

A monitor rendelkezik egy VGA (D-Sub) bemenettel, és bizonyos modelleken egy DVI-D 24 tűs bemenettel.

Hogyan állíthatom be a kijelző paramétereit?

Nyomja meg a MENU gombot az OSD menü megnyitásához. Használja a nyílgombokat a navigáláshoz és a fényerő, kontraszt, pozíció, színhőmérséklet stb. beállításához.

Mit tegyek, ha a képernyő "Nincs jel" üzenetet jelenít meg?

Ellenőrizze, hogy a videokábel megfelelően csatlakozik a monitorhoz és a számítógéphez. Győződjön meg arról, hogy a számítógép be van kapcsolva, és a megfelelő bemeneti forrás van kiválasztva az Input gombbal.

Sok áramot fogyaszt a monitor?

Üzemmódban a tipikus fogyasztás 14 W. Készenléti állapotban 0,45 Wra, kikapcsolva 0,35 Wra csökken.

Beállítható a magasság vagy elforgatható a képernyő?

Nem, a képernyő csak dönthető -5° és +20° között. Nincs magasságállítás vagy elforgatás.

Hogyan használjam az automatikus beállítás funkciót?

Ha az OSD menü inaktív, nyomja meg az AUTO gombot. A monitor automatikusan optimalizálja a képkeretezést, élességet és frekvenciát.

Felszerelhetem a monitort a falra?

Az állvány eltávolítható. Eltávolíthatja a talpat, és használhat egy VESA-kompatibilis fali tartót. A rögzítési méretekhez lásd a specifikációkat.

Hol találom a teljes használati útmutatót?

A kézikönyv PDF formátumban letölthető az Acer támogatási oldaláról vagy a notice-facile.com weboldalon keresztül.

Mit tegyek javítási probléma esetén?

Ne nyissa ki a házat saját maga. Forduljon egy hivatalos technikushoz vagy az Acer ügyfélszolgálatához javítás ügyében.

HASZNÁLATI ÚTMUTATÓ VA200HQ ACER

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az ezen tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásból.
3. Csatlakoztassa a monitor tartókarját a talphoz. Győződjön meg róla, hogy a talp és a monitor tartókarja megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)

A csavar meghúzásával rögzítse a talpat a monitortartó karhoz. A csavart a beépített fogantyú vagy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

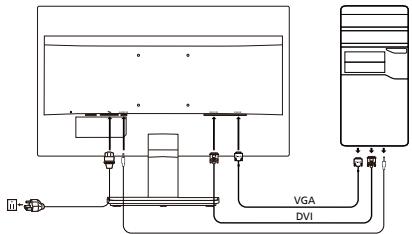

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjünk meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 A digitális kábel csatlakoztatása (csak a két bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a 24 tűs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

1. Csatlakoztassa az audiokábelt. (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található csatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

Külső kezelőszervek

Szám	Ikon	Elem	Leirás
1, 2		Bekapcsológomb/ jelzófény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsol't ellapotlot jezi. A borostyánsárga fény a készenlétí/energiatakarékos módot jezi.
3	Input	Bemenet gomb	A bemeneti források kózti vältsra szolgál.
4	+	Hangerő gomb	A gomb megynomására megjelenik a hangerőcsuszka.
5	MENU	OSD-funkciék	Nyomja meg az OSD megjelenitéséHz. Nyomja meg üjból a kijelőlt OSD-element megnyitásáhoZ.
6	AUTO	Automatikus beállitás gomb/Kilépés	Ha az OSD aktiv, nyomja meg az Auto gombot az OSD-bó való kilépéshez. Amikor az OSD nem lathato a képernyőn, nyomja meg az Auto gombot, és a monitor automatikusan optimalizályá a kép pozicóját, fokuszát és a kijelőz frekvencciáját.
7	e	Empowering gomb	Az Empowering (Engedélyezés) gomb megynomásával nyithajá meg az Acer eColor Management OSD-t és érheti el a jelenetmödkat.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. - Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2004/108/EK irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2006/95/EK irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítása kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható áthúzott szimbólum annak jelzésére szolgál, hogy a készüléket a selejtezés során az egyéb háztartási hulladéktól elkülönítve kell kezelni. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termék környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer		Szines TFT LCD
	Mérét		19,5" (49 cm)
	Képpontmérét		0,3177 mm (vizszintes) x 0,307 mm (fuggöleges)
	Fényerő		200 cd/m2(jellemzó)
	Kontraszt		Max. 100 000 000:1 (ACM)
	Betekintési szög		90° (vizszintes) 65° (fuggöleges) (CR=10)
	Válaszidő		5 ms
	Panellipus		TN
	Videó		R, G, B anlog felület
	Vizszintes frevencia		30 kHz-80 kHz
	Fuggöleges frevencia		56-76 Hz
Megjelenithető színek			16,7 millio
Videoórajel			85,5 MHz
Maximális felbontás			1366 × 768 60 Hz-en
Plug&Play			VESA DDCCI/DDC2B
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot		14 W (jellemzó)
	Alvó állapot		0,45 W (jellemzó)
	Kikapcsolt állapot		0,35 W (jellemzó)
Bemeneti csatlakozó			D-Sub24 tús DV-I (csak a két bemenettel rendelkező tipusnál)
Bemeneti videojel			Analóg: 0,7 Vp-p (normál), 75 OHM, positiv Digitális jal (csak a két bemenettel rendelkező tipusnál)
Hangszörök			1 W x 2 (Csak az audiobemenettel rendelkező tipusok esétén) (Optionális)
Maximális képernyömérét			Vizszintesen: 434 mmFuggölegesen: 235,8 mm
Áramforrás			100-240 V, 50/60 Hz
Környezetre vonatkozó kõvetelemények:			Mūkódési hörmséklet: 5-35 °CTárolas hörmséklet: -20-60 °CMūkódési páratartalam: 10-85%
Mérétek			463,4 (sze) x 362,5 (ma) x 196,9 (mé) mm
Tómeg (nettó)			2,8 kg (nettó)
Mechanikai jellemzök			Dölés: -5° és +20° közöttElfordulás: NincsMagassagbeällías: NincsElforditható: NemLevehető talp: Van
Külő kezelöszervek	Kapcsoló/gombok	Bekapcsológomb	MENU/ENTERAuto/Kilépés
		Bemenet	Auto/Kilépés
		Hangerő	E (Empowering) gomb
	Funkciok	KontrasztFényerőFókuszFrekvenciaV. pozióF. pozió(Meleg) Szin(Hideg) SzínRGB szinhömsékletNyelv	OSD poziójaOSD idökorlájtacomatikus konfigurácio (csak az anlog bemenetú tipusok esétén)Szeles mód (teljes/arány)ACM be/kiBemeneti jel kivalasztsaşa (csak a két bemenettel rendelkező tipusok esétén)DDC/CI BE/KIKijelzöfinformaciókNullázásKilépés
A műszaki adatok értesités nělköül vältozhatnak.

Az Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
