VA200HQ - Monitor ACER - Gratis gebruiksaanwijzing en handleiding

Merk	Acer
Model	VA200HQ
Producttype	LCD-monitor
Schermtechnologie	TFT-LCD kleur
Schermdiagonaal	19,5 inch (49 cm)
Maximale resolutie	1366 x 768 @ 60 Hz
Helderheid	200 cd/m² (typisch)
Contrast (ACM)	10000000:1 max.
Kijkhoek (H/V)	90° / 65° (CR=10)
Responstijd	5 ms
Paneeltype	TN
Weergegeven kleuren	16,7 miljoen
Video-ingangen	VGA (D-Sub), DVI-D 24 pins
Ingebouwde luidsprekers	2 x 1 W (optioneel)
Stroomverbruik (aan)	14 W typisch
Stroomverbruik (stand-by)	0,45 W typisch
Stroomverbruik (uit)	0,35 W typisch
Voeding	100-240 V, 50/60 Hz
Afmetingen (B x H x D)	463,4 x 362,5 x 196,9 mm
Netto gewicht	2,8 kg
Kanteling	-5° tot +20°
Verwijderbare voet	Ja
OSD-menu functies	Contrast, helderheid, positie, kleur, taal, automatische aanpassing, enz.
Schermreiniging	Gebruik een zachte doek, oplosmiddelvrije oplossing; niet direct vloeistof spuiten.
Veiligheid	Niet de behuizing openen; uitschakelen voor reiniging; vocht en direct zonlicht vermijden.
Repareerbaarheid	Reparatie alleen door erkende technicus; reserveonderdelen beschikbaar via Acer klantenservice.

Veelgestelde vragen - VA200HQ ACER

Hoe maak ik het scherm van de Acer VA200HQ monitor schoon?

Koppel de monitor los en gebruik een zachte, licht vochtige doek met een oplosmiddelvrije reinigingsoplossing. Spuit nooit vloeistof rechtstreeks op het scherm of de behuizing.

Welke video-ingangen zijn beschikbaar?

De monitor heeft een VGA (D-Sub)-ingang en, op sommige modellen, een DVI-D 24 pins-ingang.

Hoe pas ik de weergave-instellingen aan?

Druk op de MENU-knop om het OSD-menu te openen. Gebruik de pijltjestoetsen om te navigeren en helderheid, contrast, positie, kleurtemperatuur, enz. aan te passen.

Wat moet ik doen als het scherm 'Geen signaal' toont?

Controleer of de videokabel goed is aangesloten op de monitor en de pc. Zorg ervoor dat de computer is ingeschakeld en dat de juiste ingangsbron is geselecteerd met de Input-knop.

Verbruikt de monitor veel elektriciteit?

In de aan-modus is het typische stroomverbruik 14 W. In stand-by daalt het naar 0,45 W en in uit-modus naar 0,35 W.

Kan ik de hoogte aanpassen of het scherm draaien?

Nee, het scherm kan alleen kantelen van -5° tot +20°. Er is geen hoogteverstelling of rotatie.

Hoe gebruik ik de automatische aanpassingsfunctie?

Wanneer het OSD-menu inactief is, druk op de AUTO-knop. De monitor optimaliseert automatisch de kadrering, scherpstelling en frequentie.

Kan ik de monitor aan de muur bevestigen?

De voet is verwijderbaar. U kunt de standaard verwijderen en een VESA-compatibele muurbeugel gebruiken. Raadpleeg de specificaties voor de bevestigingsafmetingen.

Waar vind ik de volledige gebruikershandleiding?

De handleiding is beschikbaar als PDF-download op de ondersteuningssite van Acer of via notice-facile.com.

Wat te doen bij een reparatieprobleem?

Open niet zelf de behuizing. Neem contact op met een erkende technicus of de klantenservice van Acer voor reparatie.

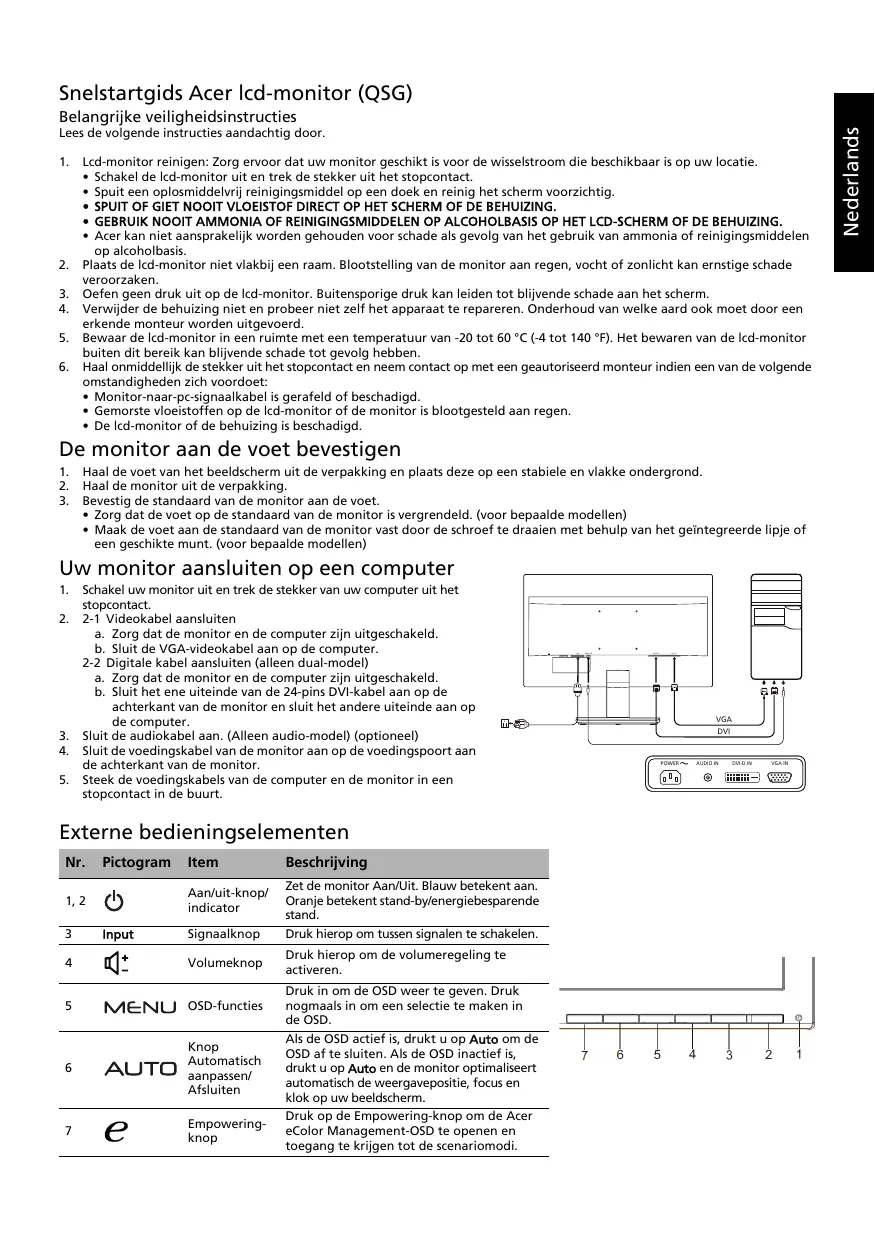

GEBRUIKSAANWIJZING VA200HQ ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. LCD-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
2. Schakel de LCD-monitor uit en trek de stekker uit het stopcontact.
3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
5. GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
6. Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
7. Plaats de LCD-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
8. Oefen geen druk uit op de LCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
9. Verwijder de behuizing niet en probeer niet het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
10. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60°C (-4 tot 140°F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
11. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerde monteur indien een van de volgende omstandigheden zich voordoet:
12. Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.
13. Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.
14. De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de voet van het beeldscherm uit de verpakking en plaats deze op een stabiele en vlakke ondergrond.
2. Haal de monitor uit de verpakking.
3. Bevestig de standaard van de monitor aan de voet.
4. Zorg dat de voet op de standaard van de monitor is vergrendeld. (voor bepaalde modellen)
5. Maak de voet aan de standaard van de monitor vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de VGA-videokabel aan op de computer.

2-2 Digitale kabel aansluiten (alleen dual-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit het ene uiteinde van de 24-pins DVI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de computer.

1. Sluit de audiokabel aan. (Alleen audio-model) (optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

Externe bedieningselementen

Nr.	Pictogram	Item	Beschrijving
1, 2		Aan/uit-knop/indicator	Zet de monitor Aan/Uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
3	Input	Signaalknop	Druk hierop omussen signalen te schakelen.
4	+	Volumeknop	Druk hierop om de volumeregeling te activeren.
5	MENU	OSD-functions	Druk in om de OSD waar te Geven. Druk nogaals in om een selectie te makein de OSD.
6	AUTO	Knop Automatisch aanpassen/Afsluiten	Als de OSD actief is, drukt u op Auto om de OSD af te sluiten. Als de OSD inactief is, drukt u op Auto en de monitor optimiseert automatisch de weergavepositie, focus en klok op uw beeldschem.
7	e	Empowering-knop	Druk op de Empowering-knop om de Acer eColor Management-OSD te openen en toegang te krijgen tot de scenariomodi.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat UIT en aan te zetten, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze LCD-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van EMC-richtlijn 2004/108/EG, laagspanningsrichtlijn 2006/95/EG en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kan worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Het gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden, kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panel	Aandrijsystem	TFTLCD-kleurenschem
	Grotte	19,5" (49 cm)
	Pixelgrotte	0,3177 mm (H) x 0,307 mm (V)
	Helderheid	200 cd/m2(standaard)
	Contrast	100000000:1 Max (ACM)
	Kijkhoek	90° (H) 65° (V) (CR=10)
	Reactietijd	5 ms
	Type beeldscherm	TN
	Video	R, G, B analogue interface
	Horizontale frequence	30 kHz - 80 kHz
	Verticale frequence	56 - 76 Hz
Kleuren		16,7 miljoen
Dot Clock		85,5 MHz
Maximale resolutie		1366 x 768 bij 60 Hz
Plug en play		VESA DDCCI/DDC2B
Stroomverbruik(bij 200 eenheden)	Aan	14 W (standaard)
	Slaapmodus	0,45 W (standaard)
	Uit	0,35 W (standaard)
Ingangsconnector		D-SubDVI-D 24 pins (alleen Dual-model)
Ingang videosignaal		Analoog: 0,7 Vp-p (standaard), 75 OHM, positiefDigitalaal signal (alleen Dual-model)
Luidspeakers		1 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 434 mmVerticalaal: 235,8 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijsttemperatuur: 5 tot 35 °COpslagtemperatuur: -20 tot 60 °CBedrijfsvochtigheid: 10% tot 85%
Afmetingen		463,4 (B) x 362,5 (H) x 196,9 (D) mm
Gewicht		2,8 kg (netto)
Specifications mechanism		Kantelen: -5° tot +20°Zwenken: NeeVerstellten hoogte: Neddraien: NeeAfnebmare voet: Ja
Externe bedieningselementen	Schakelaar/knuppen	Aan/Uit-knopIngangVolumeE(Empowering)-knop
	Functies	ContrastHelderheidScherpstellungKlokH. positiv.V. positie(Warm) Kleur(Koel) KleurRGB-kleurtemp.TaalAlsfluten
Alle specificaties könnenzonder voorafgaande kennisgeving worden gewijzigd.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

Verklaring van conformiteit

Wij,

Acer Incorporated

Verklaren op eigen verantwoordelijkheid dat het product:

Datgene waarnaar deze verklaring verwijst, voldoet aan de desbetreffende norm of andere normgevende documenten:

EN55022:2006/A1:2007 klasse B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, klasse D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 EN50581:2012

Wij verklaren dat bovenstaand product voldoet aan de essentiële vereisten en andere relevante bepalingen van EMC-richtlijn 2004/108/EG, laagspanningsrichtlijn 2006/95/EG en RoHS-richtlijn 2011/65/EU en Richtlijn 2009/125/EC betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Beginjaar voor het aanbrengen van de CE-markering 2015.
