VA200HQ - Monitor ACER - Manual de utilizare gratuit

Marcă	Acer
Model	VA200HQ
Tip produs	Monitor LCD
Tehnologie ecran	TFT-LCD color
Dimensiune ecran	19,5 inch (49 cm)
Rezoluție maximă	1366 x 768 @ 60 Hz
Luminozitate	200 cd/m² (tipică)
Contrast (ACM)	10000000:1 max.
Unghi de vizualizare (H/V)	90° / 65° (CR=10)
Timp de răspuns	5 ms
Tip panou	TN
Culori afișate	16,7 milioane
Intrări video	VGA (D-Sub), DVI-D 24 pini
Difuzoare integrate	2 x 1 W (opțional)
Consum (funcționare)	14 W tipic
Consum (standby)	0,45 W tipic
Consum (oprit)	0,35 W tipic
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (L x Î x A)	463,4 x 362,5 x 196,9 mm
Greutate netă	2,8 kg
Înclinare	-5° până la +20°
Suport detașabil	Da
Funcții meniu OSD	Contrast, luminozitate, poziție, culoare, limbă, reglaj automat, etc.
Curățarea ecranului	Folosiți o cârpă moale, soluție fără solvenți; nu pulverizați lichid direct.
Siguranță	Nu deschideți carcasa; deconectați înainte de curățare; evitați umiditatea și lumina solară directă.
Reparabilitate	Reparare doar de către un tehnician autorizat; piese de schimb disponibile de la service Acer.

Întrebări frecvente - VA200HQ ACER

Cum se curăță ecranul monitorului Acer VA200HQ?

Deconectați monitorul și folosiți o cârpă moale ușor umezită cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran sau pe carcasă.

Care sunt intrările video disponibile?

Monitorul dispune de o intrare VGA (D-Sub) și, pe unele modele, de o intrare DVI-D 24 pini.

Cum se reglează parametrii de afișare?

Apăsați tasta MENU pentru a deschide meniul OSD. Folosiți tastele săgeți pentru a naviga și ajusta luminozitatea, contrastul, poziția, temperatura culorilor, etc.

Ce faceți dacă ecranul afișează „Fără semnal”?

Verificați că cablul video este conectat corect la monitor și la PC. Asigurați-vă că computerul este pornit și că sursa de intrare corectă este selectată cu butonul Input.

Consumă monitorul multă electricitate?

În modul funcționare, consumul tipic este de 14 W. În standby, scade la 0,45 W și în oprire la 0,35 W.

Se poate ajusta înălțimea sau roti ecranul?

Nu, ecranul permite doar înclinarea de la -5° la +20°. Nu există reglaj de înălțime sau rotație.

Cum se utilizează funcția de reglaj automat?

Când meniul OSD este inactiv, apăsați butonul AUTO. Monitorul va optimiza automat încadrarea, focalizarea și frecvența.

Pot fixa monitorul pe perete?

Suportul este detașabil. Puteți îndepărta baza și utiliza un suport de perete compatibil VESA. Consultați specificațiile pentru dimensiunile de fixare.

Unde găsesc manualul de utilizare complet?

Manualul este disponibil pentru descărcare în format PDF pe site-ul de asistență Acer sau prin notice-facile.com.

Ce faceți în cazul unei probleme de reparație?

Nu deschideți carcasa singur. Contactați un tehnician autorizat sau serviciul post-vânzare Acer pentru orice reparație.

MANUAL DE UTILIZARE VA200HQ ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C până la +60°C (-4°F până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. - S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașarea monitorului la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modele selecte)

Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

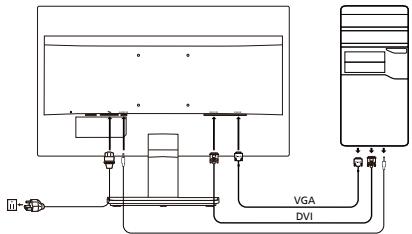

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 de pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1,2		Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
3	Input	Buton pentru intrare	Apăsăti pentru a comuta înțre sursele de intrare.
4	+	Butonul Volum	Apăsăti pentru a activacala de reglare a volumulului.
5	MENU	Functii OSD	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o seleţie în OSD.
6	AUTO	Buton de reglare automată/leșire	Dacă OSD este activ, apăsăti pe Auto pentru a pârăsi OSD. După ce OSD a deveni inactiv, apăsăti pe butonul Auto, iar monitorul va optimiza automat positia de afișare, focalizareași ceasul afișajului dvs.
7	e	Tasta Empowering	Apăsăti pe tasta Empowering pentru a DESCIDE OSD-ul Acer eColor Managementși a accesa modurile de scenariu.

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc într-o anumită instalare. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre următoarele măsuri:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2004/108/CE, Directiva 2006/95/CE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminale, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea 15. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	19,5" (49 cm)
	Pas pixeli	0,3177 mm (H) x 0,307 mm (V)
	Luminozitate	200 cd/m2 (tipic)
	Contrast	100.000.000:1 Max (ACM)
	Unghi de vizualizarè	90° (H) 65° (V) (CR=10)
	Timp de râspuns	5 ms
	Tip panou	TN
	Video	Interfăţă analocică R, G, B
	Frecventață ortonatală	30 kHz - 80 kHz
	Frecventață verticală	56 - 76 Hz
Culori afșate		16,7 Miloane
Frecventața de ceas		85,5 MHz
Rezolutițe maximă		1366 x 768 la 60 Hz
Tip plug & play		VESA DDCCI/DDC2B
Consum de energia (la 200 nits)	Modul Pornit	14 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-Sub DVI-D 24 pini (numai la modelul cu intrare duală)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positiv Semnal digital (numai la modelul cu intrare duală)
Difuzzare		1 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orontală: 434 mm Verticală: 235,8 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediuul		Temp. de fonctionare: 5 ° - 35 °C Temp. de deposizare: -20 ° - 60°C Umiditate in timul funçõesări: 10% - 85%
Dimensiuni		463,4 (L) x 362,5 (h) x 196,9 (l) mm
Masa (netă)		2,8 kg (net)
Specificății privind mecanismul		Inclinarre: -5° - +20° Rotire: Nu Regiarrea inățimii: Nu Pivotare: Nu Suport cu picior detășabili: Da
Comenzi externe	Comutator/butoane	Buton de alimentare Intrare Volum Poziție OSD Auto/lesire Tasta Empowering (E)
	Functii	Contrast Poziție OSD Expirare OSD Configurare automată (numai la modelul cu intrare analogică) Modul Wide (Complete/Aspect) Poziția H. ACM Pormit/Oprit Poziția V. Selectare semnal de intrare (numai la modelul cu intrare duală) Culoare (cală) DDC/CI Pormit/Oprit Informatții monitor Temporatură culoare RGB Leșire
Toate specificațiile pot fi schimbate fãră notificare prealabilă.
