VA200HQ - Monitör ACER - Ücretsiz kullanım kılavuzu

Marka	Acer
Model	VA200HQ
Ürün Tipi	LCD Monitör
Ekran Teknolojisi	Renkli TFT-LCD
Ekran Boyutu	19,5 inç (49 cm)
Maksimum Çözünürlük	1366 x 768 @ 60 Hz
Parlaklık	200 cd/m² (tipik)
Kontrast (ACM)	10000000:1 maks.
Görüş Açısı (Y/D)	90° / 65° (CR=10)
Tepki Süresi	5 ms
Panel Tipi	TN
Gösterilen Renkler	16,7 milyon
Video Girişleri	VGA (D-Sub), DVI-D 24 pin
Dahili Hoparlörler	2 x 1 W (isteğe bağlı)
Güç Tüketimi (çalışırken)	14 W tipik
Güç Tüketimi (bekleme)	0,45 W tipik
Güç Tüketimi (kapalı)	0,35 W tipik
Güç Kaynağı	100-240 V, 50/60 Hz
Boyutlar (G x Y x D)	463,4 x 362,5 x 196,9 mm
Net Ağırlık	2,8 kg
Eğim	-5° ila +20°
Çıkarılabilir Ayak	Evet
OSD Menü İşlevleri	Kontrast, parlaklık, konum, renk, dil, otomatik ayar vb.
Ekran Temizliği	Yumuşak bir bez, solventsiz solüsyon kullanın; sıvıyı doğrudan püskürtmeyin.
Güvenlik	Kasayı açmayın; temizlemeden önce fişi çekin; nem ve doğrudan güneş ışığından kaçının.
Onarılabilirlik	Yalnızca yetkili teknisyen tarafından onarın; yedek parçalar Acer servisinden temin edilebilir.

Sık sorulan sorular - VA200HQ ACER

Acer VA200HQ monitörün ekranı nasıl temizlenir?

Fişi çekin ve solventsiz bir temizlik solüsyonuyla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sıvıyı asla doğrudan ekrana veya kasaya püskürtmeyin.

Hangi video girişleri mevcut?

Monitörde bir VGA (D-Sub) girişi ve bazı modellerde bir DVI-D 24 pin girişi bulunur.

Ekran ayarları nasıl yapılır?

MENÜ tuşuna basarak OSD menüsünü açın. Gezinmek ve parlaklık, kontrast, konum, renk sıcaklığı vb. ayarlamak için ok tuşlarını kullanın.

Ekranda 'Sinyal Yok' yazıyorsa ne yapmalıyım?

Video kablosunun monitöre ve PC'ye doğru şekilde bağlandığından emin olun. Bilgisayarın açık olduğundan ve Giriş düğmesiyle doğru giriş kaynağının seçildiğinden emin olun.

Monitör çok fazla elektrik tüketiyor mu?

Çalışma modunda tipik tüketim 14 W'dır. Bekleme modunda 0,45 W'a ve kapalı modda 0,35 W'a düşer.

Ekranın yüksekliği ayarlanabilir mi veya döndürülebilir mi?

Hayır, ekran yalnızca -5° ile +20° arasında eğim sağlar. Yükseklik ayarı veya döndürme yoktur.

Otomatik ayar işlevi nasıl kullanılır?

OSD menüsü etkin değilken OTO düğmesine basın. Monitör çerçeveleme, odaklama ve frekansı otomatik olarak optimize edecektir.

Monitörü duvara monte edebilir miyim?

Ayak çıkarılabilir. Tabanı çıkarıp VESA uyumlu bir duvar braketi kullanabilirsiniz. Sabitleme boyutları için teknik özelliklere bakın.

Tam kullanım kılavuzunu nerede bulabilirim?

Kılavuz, Acer destek sitesinden veya notice-facile.com üzerinden PDF formatında indirilebilir.

Onarım sorunu durumunda ne yapmalıyım?

Kasayı kendiniz açmayın. Herhangi bir onarım için yetkili bir teknisyen veya Acer satış sonrası hizmetiyle iletişime geçin.

KULLANIM KILAVUZU VA200HQ ACER

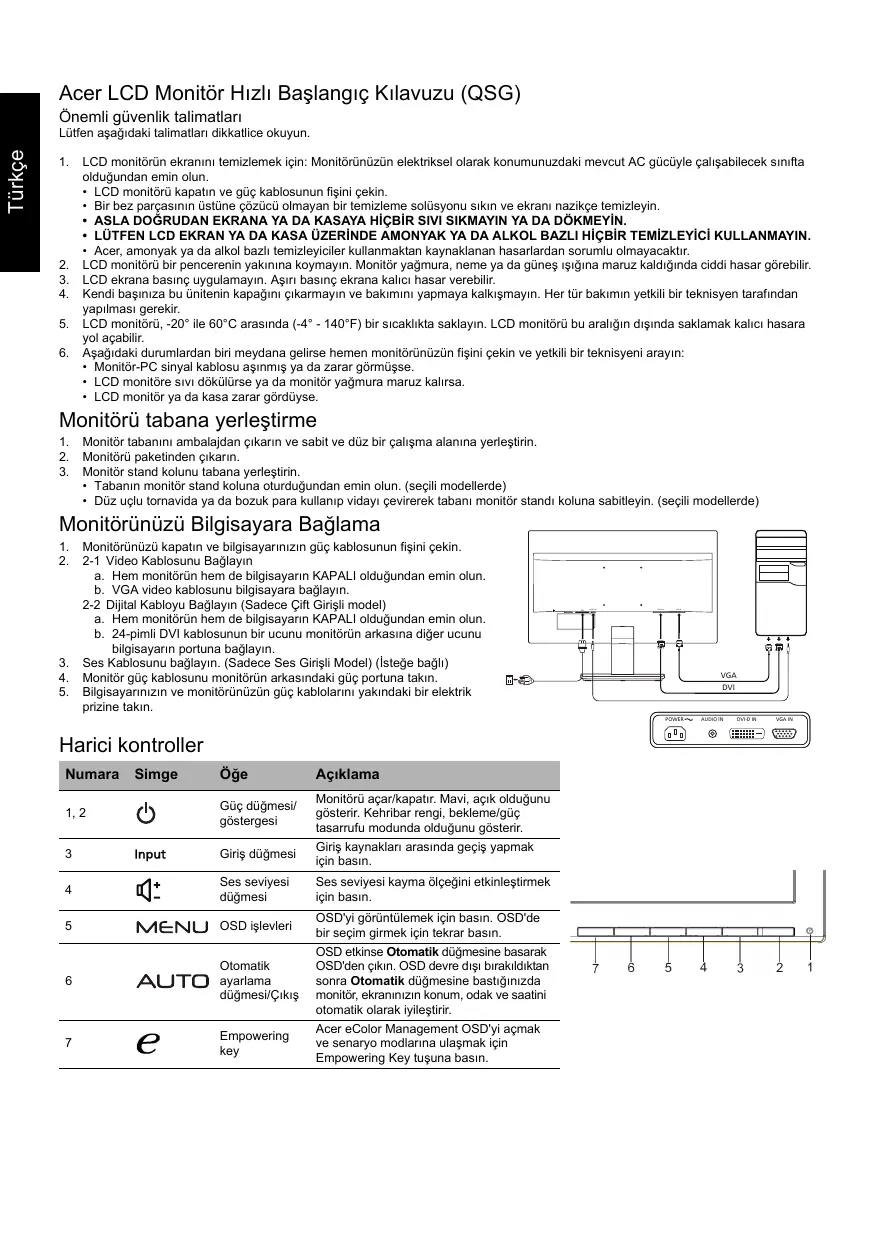

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını sökmeyin ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:

Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

• LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
• LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.
3. Monitör stand kolunu tabana yerleştirin.

Tabanın monitör stand koluna oturduğundan emin olun. (seçili modellerde) - Düz uçlu tornavida ya da bozuk para kullanıp vidayı çevirerek tabanı monitör stand koluna sabitleyin. (seçili modellerde)

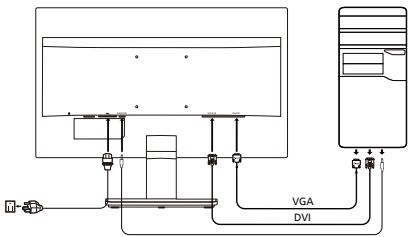

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Video Kablosunu Bağlayın

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. VGA video kablosunu bilgisayara bağlayın.

2-2 Dijital Kabloyu Bağlayın (Sadece Çift Girişli model) a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. 24 pimli DVI kablosunun bir ucunu monitörün arkasına, diğer ucunu da bilgisayarın portuna bağlayın.

1. Ses kablosunu bağlayın. (Sadece Ses Girişli Model) (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

Harici kontroller

Numara	Simge	Öğe	Açıklama
1,2	Og	Guc duğmesi/göstergesi	Monitoru acar/kapatir. Mavi, acik Oldugu nügu gõsterir. Kehribar rengi, beklerme/güçtasarrufu modunda Oldugu nügu gõsterir.
3	Input	Giriş duğmesi	Giriş kaynaklarıarasindaGPCİş yapmak icin basir.
4	+	Ses seviyesi duğmesi	Ses seviyesi kayma olçebin itkinleşirmek icin basir.
5	MENU	OSD ilevleri	OSD'yi,göruntulemek icin basir. OSD'de bir seçim girmek icin tekrar basir.
6	AUTO	Otomatik ayarlama duğmesi/Cıkış	OSD etkinse Otomatik duğmesine basarak OSD'den Çınk. OSD de reşdi birakild.dktan sonra Otomatik duğmesine bastıriznda monitor, ekraninizn konum, odak ve saatini otomatik olarak ilyleşirir.
7	e	Empowering key	Acer eColor Management OSD'yi,açmak ve senaryo modlarna ülşmak icin Empowering Key tuşuna basir.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, evde kurulumda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişime neden olabilir. Bununla birlikte, bu girişimin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımını aygıtı açıp kapatarak tespit edilebilen zararlı bir girişime neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı anteninin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devreye bağlayın. Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2004/108/AT, Alçak Gerilim Yönetmeliği 2006/95/AT ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin gerektirdiği çevreci bir tasarım için bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarına yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B sınıfı sınırlarına uygun ve onaylı çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki koşula bağlıdır: (1) bu aygıt zararlı girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıtın aldığı her girişimi kabul etmek zorundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrılıp atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığı ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürüçü Sistemi	TFT Renkli LCD
	Boyut	19,5" (49 cm)
	Piksel Araişi	0,3177 mm (Y) x 0,307 mm (D)
	Parlaklik	200 cd/m2 (Tipik)
	Kontrast	100.000.000:1 Maks (ACM)
	Görülebilir Aci	90° (Y) 65° (D) (CR=10)
	Tepki Suresi	5 ms
	Panel Türü	TN
	Video	R, G, B Analog Arabirim
	Yatay Frekans	30 kHz - 80 kHz
	Dikey Frekans	56 - 76 Hz
Ekran Renkleri		16,7 Milyon
Dot Clock		85,5 MHz
Maksimum Çozünurlük		1366 x 768 @ 60 Hz
Tak ve Kullan		VESA DDCCI/DDC2B
Güç Tüketimi (200 nitte)	Açık Mod	14 W (Tipik)
	Uyku Modu	0,45 W (Tipik)
	Kapali Mod	0,35 W (Tipik)
Girş Bağlayüzı		D-Sub DVI-D 24 pim (Sadece Dual Gürligi Model)
Girş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, Pozitif Dijital sinyal (Sadece Dual Gürligi Model)
Hoparlörter		1 W x 2 (Sadece Ses Gürligi Model) (Istige®,)
Maksimum Ekran Buyüklugu		Yatay: 434 mm Dikey: 235,8 mm
Güç Kaynaya		100-240 V, 50/60 Hz
Çevresel Durumlar		Çaligi Sıcaligi: 5° - 35°C Saklama Sıcaligi: -20° - 60°C Çaligi Nem Arali:i: %10 - %85
Boyutlar		463,4 (G) x 362,5 (Y) x 196,9 (D) mm
Ağırlik (Net)		2,8 kg (net)
Mekanizma Teknik Özellikleri		Egün: -5° - +20° Donuş: Hayir Boy ayarlamasi: Hayir Pivot: Hayir Ayrlabilir ayak noktası: Evet
Harici kontroller	Anahtar/Dülgeler	Güç Düɡmesi MENÜ/GIRİ Girisi Otomatik/Cişis Se Şeviyesi E(Empowering) Key
	Işlevler	Kontrast OSD Konumu Parlakiş Otdak Oto. Yaplandirma (sadece Analog gürligi model) Saat Genis Mod (Tam/Aspect) Yatay Konum ACM Apça/Kapama Dikey Konum Girisi Sınyali Seçimi (sadece Çift gürligi model) (Sicak) Renk DDC/CI Apça/Kapama (Soçuk) Renk Ekran Bilgisi RGB Renk Sıcaligi Sifrla Dil Çişis
Tüm teknik özkelliklerde bildirim yapilmadandehyile bilgilerl.
