MASTER work 1600 - Masă WOLFCRAFT - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului MASTER work 1600 WOLFCRAFT în format PDF.
| Tip produs | Masă de lucru pliabilă (banc de lucru) |
| Marcă | Wolfcraft |
| Model | MASTER work 1600 |
| Dimensiuni montată (L x l x H) | 1110 x 765 x 863 mm |
| Dimensiuni pliată (L x l x H) | 1110 x 765 x 200 mm |
| Suprafață de lucru | 1035 x 695 mm |
| Sarcină maximă admisibilă | 120 kg |
| Greutate netă | 21 kg |
| Diametrul găurilor de strângere | 20 mm |
| Distanța dintre găurile de strângere (orizontal / vertical) | 128 mm / 128 mm |
| Dimensiunile găurilor oblonge | 91 x 23 mm |
| Alimentare | Niciuna (unealtă manuală, fără motor) |
| Funcții principale | Stație de lucru pentru șlefuire, rindeluire, găurire, tăiere, asamblare |
| Accesorii compatibile | Cleme de strângere 20 mm, suport de forare (art. 5027000), ferăstraie oscilante/pe unghi |
| Materialul blatului | Profil din aluminiu |
| Garanție | 10 ani (uz casnic) |
| Întreținere și curățare | Curățați cu o cârpă uscată; depozitați în interior, ferit de umiditate |
| Siguranță | Nu vă urcați pe banc; încărcați uniform; utilizați EIP (ochelari, mască, protecție auditivă) |
| Piese de schimb și reparabilitate | Piese de schimb disponibile prin wolfcraft (a se vedea pagina 10 a manualului) |
| Informații generale | Manual de 92 de pagini disponibil în mai multe limbi |
Întrebări frecvente - MASTER work 1600 WOLFCRAFT
Întrebările utilizatorilor despre MASTER work 1600 WOLFCRAFT
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Masă în format PDF gratuit! Găsiți manualul dvs. MASTER work 1600 - WOLFCRAFT și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. MASTER work 1600 mărcii WOLFCRAFT.

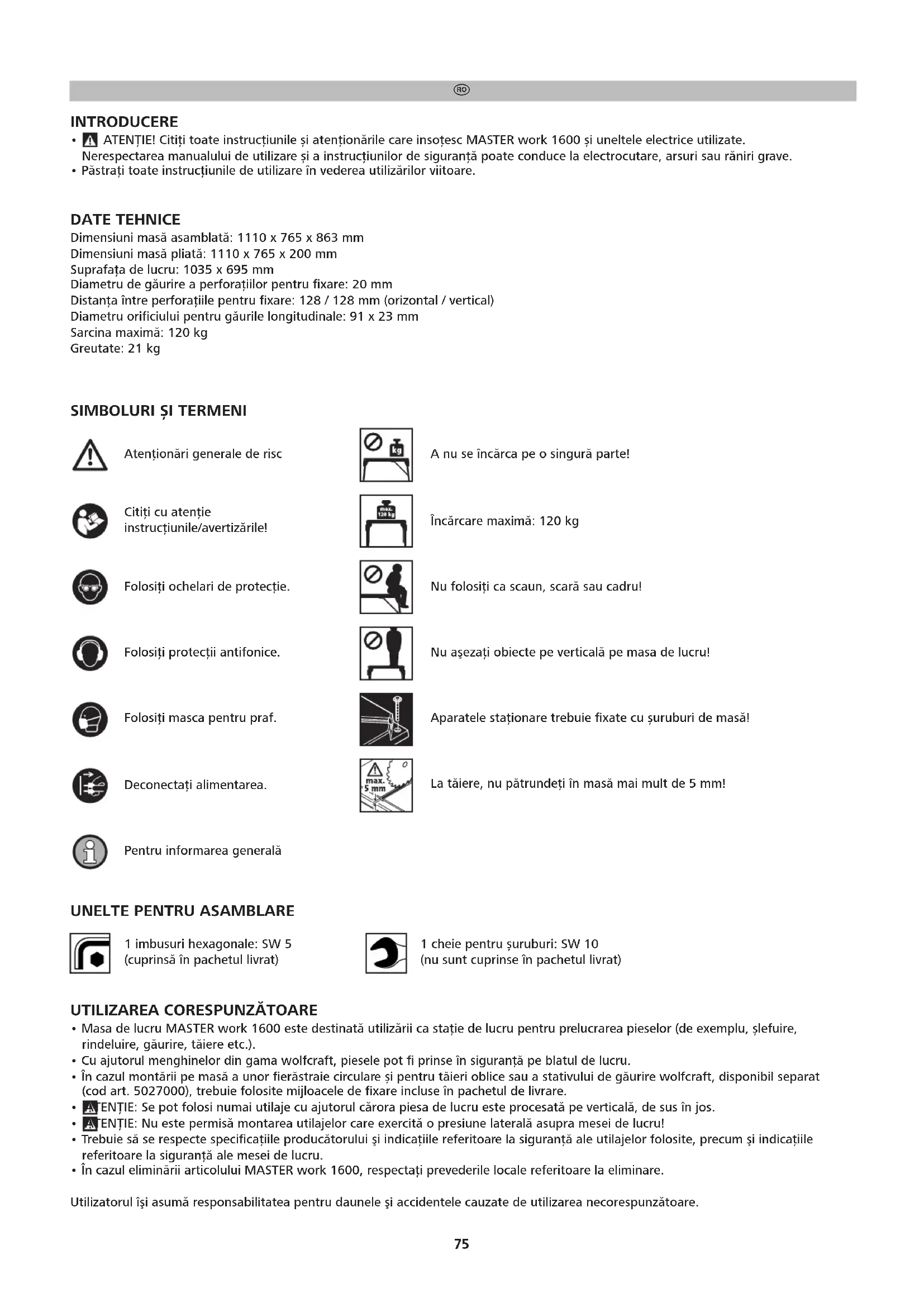

MANUAL DE UTILIZARE MASTER work 1600 WOLFCRAFT
- ATENTIE! Citiți toate instrucțiunile și atenționările care insoțesc MASTER work 1600 și uneltele electrice utilizate.
Nerespectarea manualului de utilizare și a instrucțiunilor de siguranță poate conduce la electrocutare, arsuri sau răniri grave. - Păstrați toate instrucțiunile de utilizare în vederea utilizărilor viitoare.
DATE TEHNICE
Dimensiuni masă asamblată: 1110 x 765 x 863 mm
Dimensiuni masă pliată: 1110 x 765 x 200 mm
Suprafața de lucru: 1035 x 695 mm
Diametru de găurire a perforațiilor pentru fixare: 20 mm
Distanța între perforațiile pentru fixare: 128 / 128 mm (orizontal / vertical)
Diametru orificiului pentru găurile longitudinale: 91 x 23 mm
Sarcina maximă: 120 kg
Greutate: 21 kg
SIMBOLURI ŞI TERMENI
Atentionări generale de risc
A nu se încărca pe o singură parte!
Citiți cu atenție instrucțiunile/avertizările!
Încărcare maximă: 120 kg
Nu folosiți ca scaun, scară sau cadru!
Folositi protectii antifonice.
Nu așezați obiecte pe verticală pe masa de lucru!
Folosiți masca pentru praf.
Aparatele staționare trebuie fixate cu şuruburi de masă!
Deconectați alimentarea.
La tăiere, nu pătrundeți în masă mai mult de 5 mm!
Pentru informarea generală
UNELTE PENTRU ASAMBLARE
1 imbusuri hexagonale: SW 5 (cuprinsă în pachetul livrat)
1 cheie pentru şuruburi: SW 10 (nu sunt cuprinse în pachetul livrat)
UTILIZAREA CORESPUNZĂTOARE
- Masa de lucru MASTER work 1600 este destinată utilizării ca stație de lucru pentru prelucrarea pieselor (de exemplu, șlefuire, rindeluire, găurire, tăiere etc.).
- Cu ajutorul menghinelor din gama wolfcraft, piesele pot fi prinse în siguranță pe blatul de lucru.
- În cazul montării pe masă a unor fierăstraie circulare și pentru tăieri oblice sau a stativului de găurire wolfcraft, disponibil separat (cod art. 5027000), trebuie folosite mijloacele de fixare incluse în pachetul de livrare.
• A'ENTIE: Se pot folosi numai utilaje cu ajutorul cărora piesa de lucru este procesată pe verticală, de sus în jos.
• A TENIE: Nu este permisă montarea utilajelor care exercită o presiune laterală asupra mesei de lucru! - Trebuie să se respecte specificațiile producătorului și indicațiile referitoare la siguranță ale utilajelor folosite, precum și indicațiile referitoare la siguranță ale mesei de lucru.
- În cazul eliminării articolului MASTER work 1600, respectați prevederile locale referitoare la eliminare.
Utilizatorul își asumă responsabilitatea pentru daunele și accidentele cauzate de utilizarea necorespunzătoare.
INSTRUCTIUNI GENERALE DE SIGURANTĂ
- Montați corect masa de lucru și verificați, înaintea fiecărei lucrări, dacă toate șuruburile și pârghiile cu excentric sunt strânse bine.
- Nu utilizati niciodată masa de lucru într-un mod necorespunzător sau pentru scopuri străine de cel prevăzut!
- Îndepărtati de pe masa de lucru toate obiectele care nu sunt necesare.
- Nu lucrati niciodată cu o masă de lucru defectă!
- Prindeți bine piesa de lucru pe care o veți prelucra!
- Asigurați-vă că toate şuruburile și pârghiile cu excentric sunt strânse bine în timpul transportului.
- Aşezati masa de lucru pe o suprafață plană, stabilă și orizontală. Dacă masa de lucru poate aluneca sau se poate clătina, piesa de lucru sau unealta electrică nu poate fi ghidată lin și sigur.
- Asamblati mai întâi corect masa de lucru, înainte să montați unealta electrică.
- Fixați unealta electrică în siguranță pe masa de lucru, înainte de a o utiliza. Alunecarea uneltei electrice pe masa de lucru poate duce la pierderea controlului.
- Aveți grijă ca unealta electrică să fie montată centrat pe masa de lucru.
- Asigurați-vă că piesele de lucru lungi nu periclitează echilibrul mesei de lucru. Piesele de lucru lungi trebuie să fie sprijinite la capătul liber.
- Purtați echipamente de protecție personală adecvate: căști de protecție, ochelari de protecție, mască de praf atunci când executați lucrări în urma cărora se degajă praf, mănuși de protecție atunci când lucrați cu materiale aspre și atunci când schimbați uneltele.
- Nu depozitați masa de lucru în aer liber sau în medii umede. Există pericolul să se corodeze iar tablia de lucru să se umfle.
- Păstrați zona de lucru curată și bine iluminată. Dezordinea sau zonele de lucru neiluminate pot conduce la accidente.
- Tineți copii și alte persoane la distanță în timpul utilizării mesei de lucru. Dacă sunteți distras, puteți pierde controlul asupra aparatului.
- Îndepăratați uneltele de reglare sau cheile de înșurubare înainte să porniți unealta electrică. O unealtă sau o cheie care se găsește într-o portiune a aparatului care se rotește poate provoca răniri.
- Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Păstrați părul, îmbrăcămintea și mănușile la distanță de piesele aflate în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
- Înainte de a începe lucrul, verificați funcționalitatea aparatelor și a uneltelor. Nu lucrați niciodată cu unelte deteriorate sau neascuțite.
- Trageți ștecherul din priză și/sau scoateți acumulatorul din unealta electrică înainte de a regla aparatele sau de a schimba accesoriiile acestora. Pornirea neintenționată a uneltei electrice poate ocaziona accidente.
- Nu supraîncărcați masa de lucru și nu o utilizati ca scaun, scară sau cadru. Supraîncărcarea sau șezutul pe masa pentru utilaje poate conduce la deplasarea punctului de greutate al mesei și la răsturnarea mesei.
- Aşchiile, fragmentele libere sau alte bucăți asemănătoare din piesa de lucru nu trebuie îndepărtate cu mâna din apropierea pânzei fierăstrăului, cât timp aceasta se află în mișcare!
- Înainte de a începe o procedură de tăiere, aveți grijă ca pe blatul de lucru să nu se găsească obiecte.
- Pânzele de fierăstrău nu trebuie să fie frânate prin apăsare laterală după oprirea mecanismului de antrenare!
- Utilizați uneltele numai în scopul pentru care au fost concepute.
- Utilizați numai pânze de fierăstrău fără defecte.
- Utilizați numai piese de schimb originale wolfcraft.
- ATENTIE! În cazul pieselor de prelucrat proeminente, există pericolul de răsturnare. Asigurați-vă că masa nu se dezechilibrează ca urmare a unor presiuni din lateral și a prelucrării unor piese care exercită o presiune laterală.
- Asigurați-vă că materialele casante nu sunt fixate prin exercitarea unei forțe de strângere prea mari. Pericol de spargere!
- Asezați cu atenție obiectele grele pe masă, asigurând o distribuție uniformă a greutății pe blatul mesei.
- La tăiere, nu pătrundeți în masă mai mult de 5 mm pentru a preveni deteriorarea profilului de aluminiu.
- Procedați cu atenție la prinderea pieselor de prelucrat subțiri cu ajutorul unei menghine de mână pentru a nu vă strivi degetele.
- Aveți grijă să nu vă striviți mâinile la deplierea și plierea mesei.
INDICATII DE SIGURANTĂ PENTRU STATIVUL DE GĂURIRE wolfcraft, cod art. 5027000
- Masa de lucru este prevăzută cu orificii pentru stativul de găurire wolfcraft disponibil separat, cod art. 5027000.
- Montați stativul de găurire disponibil separat conform instrucțiunilor din prezentul manual de utilizare, cu ajutorul mijloacelor de fixare incluse în pachetul de livrare.
- Stativul de găurire este conceput pentru utilizarea cu bormașini alimentate de la rețea, cu un diametru al gâtului de fixare de 43 mm. Nu este permisă utilizarea altor aparate.
- Pe lângă indicațiile de siguranță din manualul de utilizare al stativului de găurire, este obligatorie respectarea indicațiilor de siguranță ale bormașinii utilizate.
- Sprijiniți piesele lungi în zona de ieșire a piesei după prelucrare pentru a evita situațiile periculoase generate de posibilitatea de răsturnare necontrolată.
INDICATII REFERITOARE LA SIGURANTĂ PENTRU FIERĂSTRAIELE CIRCULARE ȘI PENTRU TĂIERI OBLICE
- Pe lângă aceste indicații referitoare la siguranță specifice utilajului, respectați și indicațiile privind siguranța aferente fierăstraielor circulare și pentru tăieri oblice utilizate. Utilajele utilizate trebuie să corespundă standardului DIN EN 62841-5.
- Montați fierăstrăul circular și pentru tăieri oblice conform instrucțiunilor din prezentul manual de utilizare, cu ajutorul mijloacelor de fixare incluse în pachetul de livrare.
- Dacă orificiile de montare ale fierăstrăului dumneavoastră circular și pentru tăieri oblice nu se potrivesc cu șablonul pentru orificiile longitudinale prevăzute, aparatul nu trebuie utilizat împreună cu masa.
- Nu lucrați cu un fierăstrău circular și pentru tăieri oblice deteriorat și nu utilizați discuri de tăiere boante sau deteriorate.
- Sprijiniți piesele lungi în zona de ieșire a piesei după prelucrare pentru a evita situațiile periculoase generate de posibilitatea de răsturnare necontrolată. zu verhindern.
PACHET DE LIVRARE ŞI MONTAJ
- Scoateți articolul MASTER work 1600 din cutie și verificați conținutul cu privire la integritatea tuturor componentelor illustrate (figura 1).
- Aşezati masa pe o bază plană, curată (figura 2.1). Desfaceți ambele pârghii excentrice și depliați perechea de picioare din partea dreaptă până la opritor. Apoi închideți la loc ambele pârghii excentrice (figura 2.2). Desfaceți cele patru pârghii excentrice și depliați perechea de picioare din partea stângă până la opritor. Apoi închideți la loc toate cele patru pârghii excentrice (figura 2.3). Aşezati masa pe picioare (figura 2.4) și, dacă este nevoie, reglați-o cu ajutorul sistemului de reglaj în înălțime (figura 2.4).
- Montați cele două blocuri de prindere de mici dimensiuni transversal pe masă (Fig. 3.1 - 3.5) și cele două blocuri de prindere de mari dimensiuni, longitudinal pe masă (Fig. 4.1 - 4.3). În acest scop, puteți utiliza cheia imbus inclusă în pachetul de livrare, care poate fi păstrată, după montaj, într-unul din blocurile de prindere de mici dimensiuni, pentru a o putea utiliza oricând aveți nevoie (Fig. 3.6).
- Cele patru gheare de prindere incluse în pachetul de livrare pot fi păstrate, în vederea transportării sau depozitării, lateral în suporturile de la nivelul blocurilor de prindere de mari dimensiuni (Fig. 4.4).
- Pentru transport și depozitare, masa de lucru poate fi așezată pe blocurile de prindere. În acest mod, profilul de aluminiu este protejat și masa de lucru poate sta nesprijinită chiar și când este pliată (Fig. 5).
PRINDEREA PIESELOR CU AJUTORUL MESEI DE LUCRU MASTER work 1600
- Echipamentul MASTER work 1600 oferă diverse posibilități de prindere pentru prelucrarea piesei dumneavoastră.
- Prinderea pe blocurile de prindere: prindeți piesa de muchia exterioară a mesei de lucru cu ajutorul unor menghine (Fig. 6). Puteți slăbi blocurile de prindere cu ajutorul cheii imbus incluse în pachetul de livrare și le puteți aduce în poziția dorită pentru prindere.
- Prinderea în orificiile de 20 mm: puteți folosi aproape orice element de prindere care dispune de un suport de 20 mm pentru a prinde piesa de masă. În acest scop este adecvat, de exemplu, dispozitivul de fixare wolfcraft pentru masa de lucru, disponibil separat, cod art. 3036000 (a se vedea pagina 9).
- Prinderea în găurile longitudinale: în găurile longitudinale cu diametrul de 23 mm pot fi utilizate toate menghinele mai înguste de 23 mm. De asemenea, capul menghinei de mână wolfcraft, disponibilă separat (diverse modele, a se vedea pagina 9), poate fi îndepărtat și prins din partea de sus, respectiv din partea de jos.
- La pagina 9 puteți găsi o prezentare generală a accesorilor disponibile în mod curent, iar la pagina 10 o prezentare generală a pieselor de schimb pentru MASTER work 1600.
MONTAREA STATIVULUI DE GĂURIRE wolfcraft DISPONIBIL SEPARAT, cod art. 5027000
- ATENTIE! Este obligatorie fixarea cu șuruburi a stativului de găurire pe masa de lucru, înainte de utilizarea acestuia pentru lucrări.
• PERICOL! Scoateți ștecherul din priză, respectiv scoateți acumulatorul din unealta electrică înainte de a regla aparatele sau de a schimba accesoriiile acestora. Pornirea neintentionată a uneltei electrice poate cauza accidente. - Cu ajutorul şuruburilor de fixare din punga de accesorii 119936902, inclusă în pachetul de livrare, puteți monta pe masă stativul de găurire wolfcraft, cod art. 5027000. Aşezați stativul de găurire cu orificiile de montare peste cele patru găuri circulare de mici dimensiuni ale blatului mesei.
- Fixați stativul de găurire introducând din partea de sus șuruburile și șaibele suport prin orificiile de montare și prin blatul mesei. Strângeți șuruburile în partea de jos cu ajutorul piulițelor (Fig. 7).
MONTAREA UNUI FERĂSTRĂU CIRCULAR PENTRU TĂIERI OBLICE
- ATENTIE: Ferăstrăul circular pentru tăieri oblice trebuie să se fixeze pe masă cu cel puțin două șuruburi de fixare, patru garnituri și două piulițe. Dacă orificiile de montare ale ferăstrăului dvs. nu se potrivesc cu orificiile longitudinale din placa mesei, ferăstrăul circular pentru tăieri oblice nu poate fi utilizat.
• A PERICOL! Scoateți ștecherul din priză, respectiv scoateți acumulatorul din unealta electrică înainte de a regla aparatele sau de a schimba accesoriiile acestora. Pornirea neintentionată a uneltei electrice poate cauza accidente. - Cu ajutorul șuruburilor de fixare din punga de accesorii 119936902, inclusă în pachetul de livrare, puteți monta pe masă un fierăstrău circular și pentru tăieri oblice. Asezați fierăstrăul circular și pentru tăieri oblice cu orificiile de montare peste găurile longitudinale înguste ale blatului mesei.
- Acum, fixați ferăstrăul circular pentru tăieri oblice. În acest scop, introduceți prin partea de sus șuruburile și garniturile mici prin orificiile de montare și prin plăcile mesei. Prindeți în partea de jos șuruburile, cu ajutorul garniturilor mari și al piulițelor (figura 8).
Ați achiziționat un produs wolfcraft de înaltă calitate, care vă va aduce multe satisfacții la bricolaj.
Produsele wolfcraft corespund unui standard tehnic înalt și sunt supuse unor faze intensive de dezvoltare și testare, înainte de a ajunge în comerț. În timpul producției în serie, controalele permanente și testele regulate asigură standardul înalt de calitate. Dezvoltările tehnice solide și controalele de calitate fiabile vă oferă siguranța unei decizii de achiziție corecte. Vă oferim o garanție de 10 ani de la data achiziției pentru produsul wolfcraft, în cadrul utilizării aparatelor exclusiv în domeniul bricolajului.
Garantia acoperă numai daunele care se referă strict la obiectul achiziționat și numai pe acelea care sunt cauzate de defecte la materiale sau defecte de fabricație. Această garanție nu acoperă deficientele și daunele cauzate de utilizarea necorespunzătoare sau de lipsa întreținerii. De asemenea, garanția nu acoperă semnele comune de uzură și uzarea normală cauzată de utilizare, precum și deficientele și daunele care îi erau cunoscute clientului la încheierea contractului. Acordarea garanției se efectuează numai în cazul prezentării facturii/a bonului de achiziție. Garanția oferită de wolfcraft nu vă limitează drepturile legale în calitate de cumpărător (performanță suplimentară, retragere sau reducere, despăgubirea pentru daune sau costuri).
Solicitările de garanție trebuie trimise către:
wolfcraft GmbH
Wolffstraße 1
56746 Kempenich
Germania
