MASTER work 1600 - Asztal WOLFCRAFT - Ingyenes használati útmutató

Termék típusa	Összecsukható munkapad (munkaasztal)
Márka	Wolfcraft
Modell	MASTER work 1600
Méretek összeszerelve (H x Sz x M)	1110 x 765 x 863 mm
Méretek összehajtva (H x Sz x M)	1110 x 765 x 200 mm
Munkafelület	1035 x 695 mm
Maximális megengedett terhelés	120 kg
Nettó tömeg	21 kg
Szorítólyukak átmérője	20 mm
Szorítólyukak távolsága (vízszintes / függőleges)	128 mm / 128 mm
Hosszúkás lyukak mérete	91 x 23 mm
Táplálás	Nincs (kézi szerszám, motor nélkül)
Fő funkciók	Munkapad csiszoláshoz, gyaluláshoz, fúráshoz, vágáshoz, összeszereléshez
Kompatibilis tartozékok	20 mm-es szorítóbilincsek, fúróállvány (cikksz. 5027000), rezgő-/gérfűrészek
Asztallap anyaga	Alumínium profil
Garancia	10 év (háztartási használat)
Karbantartás és tisztítás	Száraz ruhával tisztítani; beltéren, nedvességtől védve tárolni
Biztonság	Ne álljon fel a munkapadra; egyenletesen terhelje; használjon egyéni védőfelszerelést (szemüveg, maszk, hallásvédelem)
Alkatrészek és javíthatóság	Pótalkatrészek elérhetők a wolfcraft-nál (lásd a használati utasítás 10. oldalát)
Általános információk	92 oldalas használati utasítás több nyelven elérhető

Gyakran ismételt kérdések - MASTER work 1600 WOLFCRAFT

Mekkorák a MASTER work 1600 munkapad méretei összeszerelve?

Összeszerelve a munkapad mérete: 1110 x 765 x 863 mm (H x Sz x M).

Mekkora a munkapad által elviselhető maximális terhelés?

A maximális megengedett terhelés 120 kg. Ügyeljen a terhelés egyenletes elosztására.

Hogyan rögzíthető egy gérfűrész a munkapadra?

Használja a tartozékcsomagban található csavarokat és anyákat. Helyezze a csavarokat felülről a hosszúkás lyukakba, és húzza meg az anyákat alulról. A fűrésznek középre kell kerülnie, és legalább két csavarral kell rögzíteni.

Használhatom a munkapadot létrának?

Nem, szigorúan tilos felállni a munkapadra, vagy létrának, állványzatként használni. Felborulás veszélye.

Hogyan rögzíthetők munkadarabok a munkapadon?

Használhatja a szorítótömböket szorítóbilincsekkel, a 20 mm-es lyukakat szorítóvasak számára, vagy a hosszúkás lyukakat kézi szorítók számára. További részletekért lásd a kézikönyvet.

Milyen tartozékok kompatibilisek ezzel a munkapaddal?

A wolfcraft szorítóbilincsek (cikksz. 3036000), a fúróállvány (cikksz. 5027000) és a rezgő-/gérfűrészek kompatibilisek. További tartozékok a használati utasítás 9. oldalán találhatók.

Hogyan kell karbantartani a munkapadot?

Tisztítsa száraz ruhával. Ne tárolja a szabadban vagy nedves helyen, hogy elkerülje a korróziót és az asztallap megduzzadását.

Mekkora a maximális vágási mélység a munkapadon?

A munkapadba nem szabad 5 mm-nél mélyebbre fűrészelni, mert az károsíthatja az alumínium profilt.

A garancia érvényes professzionális használat esetén?

A 10 éves garancia csak háztartási használatra (hobbi barkácsolás) érvényes. Professzionális használat esetén lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan kell összehajtani a munkapadot szállításhoz?

Lazítsa meg az excenterkarokat, hajtsa össze a lábakat az összeszerelés fordított sorrendjében, majd helyezze a munkapadot a szorítótömbjeire az asztallap védelme érdekében. Lásd a használati utasítás 2. és 5. ábráját.

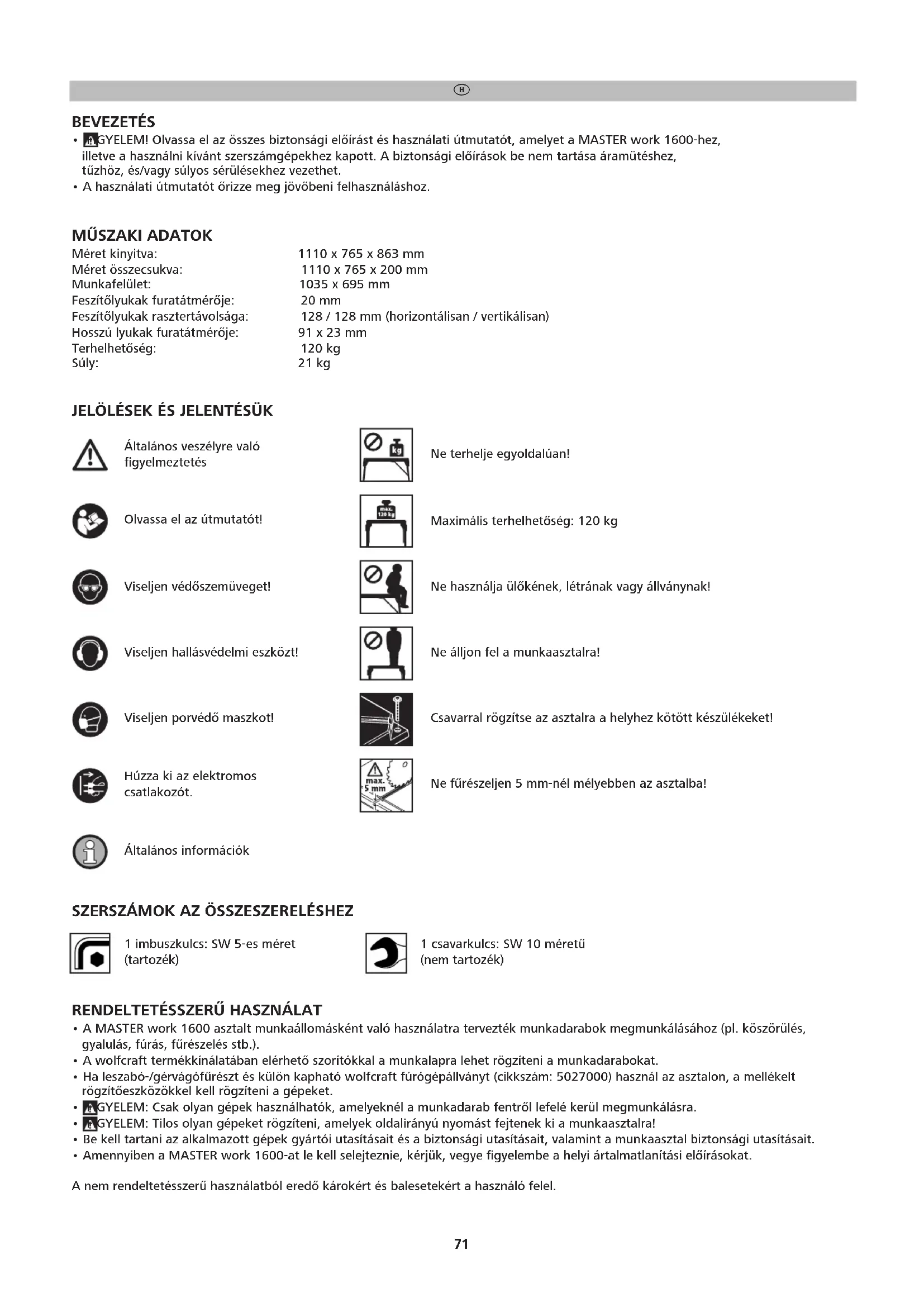

HASZNÁLATI ÚTMUTATÓ MASTER work 1600 WOLFCRAFT

• A GYELEM! Olvassa el az összes biztonsági előírást és használati útmutatót, amelyet a MASTER work 1600-hez, illetve a használni kívánt szerszámgépekhez kapott. A biztonsági előírások be nem tartása áramütéshez, tűzhöz, és/vagy súlyos sérülésekhez vezethet.
- A használati útmutatót őrizze meg jövőbeni felhasználáshoz.

MÜSZAKI ADATOK

Méret kinyitva:

1110 x 765 x 863 mm

Méret összecsukva:

1110 x 765 x 200 mm

Munkafelület:

1035 x 695 mm

Feszítőlyukak furatátmérője:

20 mm

Feszítőlyukak rasztertávolsága:

128 / 128 mm (horizontálisan / vertikálisan)

Hosszú lyukak furatátmérője:

91 x 23 mm

Terhelhetőség:

120 kg

Súly:

21 kg

JELÖLÉSEK ÉS JELENTÉSÜK

Általános veszélyre való figyelmeztetés

Ne terhelje egyoldalúan!

Olvassa el az útmutatót!

Maximális terhelhetőség: 120 kg

Viseljen védőszemüveget!

Ne használja ülőkének, létrának vagy állványnak!

Viseljen hallásvédelmi eszközt!

Ne álljon fel a munkaasztalra!

Viseljen porvédő maszkot!

Csavarral rögzítse az asztalra a helyhez kötött készülékeket!

Húzza ki az elektromos csatlakozót.

Ne fűrészeljen 5 mm-nél mélyebben az asztalba!

Általános információk

SZERSZÁMOK AZ ÖSSZESZERELÉSHEZ

1 imbuszkulcs: SW 5-es méret (tartozék)

1 csavarkulcs: SW 10 méretű (nem tartozék)

RENDELTETÉSSZERÜ HASZNÁLAT

• A MASTER work 1600 asztalt munkaállomásként való használatra tervezték munkadarabok megmunkálásához (pl. köszörülés, gyalulás, fúrás, fűrészelés stb.).
• A wolfcraft termékkínálatában elérhető szorítókkal a munkalapra lehet rögzíteni a munkadarabokat.
• Ha leszabó-/gérvágófűrészt és külön kapható wolfcraft fúrogépállványt (cikkszám: 5027000) használ az asztalon, a mellékelt rögzítőeszközökkel kell rögzíteni a gépeket.
  • A GYELEM: Csak olyan gépek használhatók, amelyeknél a munkadarab fentről lefelé kerül megmunkálásra.
  • GYELEM: Tilos olyan gépeket rögzíteni, amelyek oldalirányú nyomást fejtenek ki a munkaasztalra!
• Be kell tartani az alkalmazott gépek gyártói utasításait és a biztonsági utasításait, valamint a munkaasztal biztonsági utasításait.
• Amennyiben a MASTER work 1600-at le kell selejteznie, kérjük, vegye figyelembe a helyi ártalmatlanítási előírásokat.

A nem rendeltetésszerű használatból eredő károkért és balesetekért a használó felel.

BIZTONSÁGI TUDNIVALÓK

• Rögzítse megfelelően a munkaasztalt, és minden munkavégzés megkezdése előtt győződjön meg arról, hogy az összes csavar és excenterkar megfelelően meg van húzva.
• Soha ne használja a munkaasztalt szakszerűtlenül, vagy nem rendeltetésszerűen!
• Távolítson el minden tárgyat az asztalról, ami nem szükséges a munkavégzéshez.
• Soha ne dolgozzon hibás munkaasztallal!
• A munkadarabot mindig rögzítse megfelelően!
• Ügyeljen arra, hogy szállításkor valamennyi csavar és excenterkar megfelelően meg legyen húzva.
• A munkaasztalt szilárd, egyenletes és vízszintes felületre állítsa. Ha a munkaasztal csúszkál vagy billeg, a munkadarab és az elektromos szerszám nem használható megfelelően és biztonságosan.
• Állitsa össze megfelelően a munkaasztalt, mielőtt elektromos szerszámot rögzítene rá.
• A használat megkezdése előtt rögzítse megfelelően az elektromos szerszámot a munkaasztalhoz. Egy elektromos szerszám megcsüszása az asztalon a gép feletti uralom elvesztéséhez vezethet.
• Ügyeljen rá, hogy az elektromos szerszám kiegyensúlyozva legyen felszerelve a munkaasztalra.
• Ügyeljen rá, hogy a hosszú munkadarabok nehogy kibillentsék az asztalt az egyensúlyából. A hosszú munkadarabok szabad végét alá kell dúcolni vagy meg kell támasztani.
• Viseljen megfelelő személyi védőruházatot: Hallásvédő felszerelést, védőszemüveget, porvédő maszkot porral járó munkák esetén, munkavédelmi kesztyűt durva anyagokkal való munka és szerszámcse esetén.
• A munkaasztalt ne tárolja a szabadban, vagy nyirkos környezetben. Ilyen tárolás esetén fennáll a korrózió és a munkafelület púposodásának veszélye.
• Tartsa tisztán és világítsa meg jól a munkaterületet. A rendetlenség és a kivilágítatlan munkaterület balesetekhez vezethet.
• A munkaasztal használata során tartsa távol a gyermekeket és más személyeket. Figyelmetlenség esetén könnyen elveszítheti a készülék feletti uralmat.
• Az elektromos szerszám bekapcsolása előtt távolítsa el a beállítószerszámokat és csavarkulcsokat. Egy forgó alkatrészben található szerszám vagy kulcs sérüléseket okozhat.
• Viseljen megfelelő ruházatot. Ne viseljen bő ruhákat vagy ékszereket. Tartsa távol a haját, ruházatát és védőkesztyűjét a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruházatot, ékszereket vagy hosszú hajat.
• Munkakezdés előtt ellenőrizze a szerszámok és eszközök működőképességét. Soha ne dolgozzon sérült vagy kopott eszközökkel.
• Minden esetben húzza ki a csatlakozót a konnektorból és/vagy válassza le az akkumulátort az elektromos szerszámról, mielőtt beállítást végezne vagy tartozékot cserélne rajta. Az elektromos szerszámok véletlen elindítása számos baleset okozója.
• Ne terhelje túl a munkaasztalt és ne használja ülőkének, létrának vagy állványnak. A gépasztalra való felállás, vagy annak túlterhelése ahhoz vezethet, hogy az asztal súlypontja elmozdul, emiatt az asztal felborul.
• A felgyült szilánkokat, forgácsot vagy hasonló anyagdarabkákat a működő fűrészlapok mellől kézzel eltávolítani tilos!
• Minden fűrészelés megkezdése előtt győződjön meg róla, hogy nincsen semmilyen tárgy a munkafelületen.
• A fürészlapokat leállítás után tilos oldalirányú nyomással lefékezni!
• Csak a rendeltetési céljukra használja a szerszámokat.
• Csak sérülésmentes fürészlapokat használjon.
• Csak eredeti wolfcraft pótalkatrészeket használjon.
  • A GYELEM! Túlnyúló munkadarabok esetén felborulás veszélye áll fenn. Győződjön meg arról, hogy az oldalsó befogás és az oldalról befogott munkadarabok megmunkálása nem billenti ki az asztalt az egyensúlyi helyzetből.
• A törékeny anyagokat ne rögzítse túl nagy szorítóerővel. Törésveszély!
• A nehéz tárgyakat óvatosan, az asztallapot egyenletesen terhelve helyezze az asztalra.
• Ne fűrészeljen 5 mm-nél mélyebben az asztalba, ellenkező esetben megsérül az alumíniumprofil.
• Ha vékony munkadarabot fog be egykezes szorítóval, ügyeljen arra, hogy a kezét ne csípje be.
• Az asztal kinyitásánál és összehajtásánál ügyeljen arra, hogy a kezét ne csípje be.

BIZTONSÁGI TUDNIVALÓK A wolfcraft FÚRÓGÉPÁLLVÁNYHOZ (cikkszám: 5027000)

• A munkaasztalon furatok találhatók a külön kapható wolfcraft fúrógépállvány (cikkszám: 5027000) rögzítéséhez.
• A külön kapható fúrógépállványt eszerint a használati útmutató szerint, a mellékelt rögzítőeszközökkel kell rögzíteni.
• A fúrógépállványba 43 mm-es befogónyak-átmérővel rendelkező, elektromos hálózatról működtethető fúrógépeket helyezhet. Más készülékeket nem szabad használni.
• A fúrógépállvány használati útmutatójában olvasható biztonsági tudnivalókon kívül feltétlenül tartsa be a fúrógép biztonsági utasításait is.
• A hosszú munkadarabokat a kimeneti oldalon támassza alá, az ellenőrizetlen lebillenésből adódó veszélyes helyzetek elkerülése érdekében.

BIZTONSÁGI TUDNIVALÓK LESZABÓ- ÉS GÉRVÁGÓFÜRÉSZEKHEZ

• A gépspecifikus biztonsági tudnivalókon kívül feltétlenül tartsa be az adott leszabó- és gérvágófűrész biztonsági utasításait. A használt gépeknek meg kell felelniük a DIN EN 62841-5 szabványnak.
• A mellékelt rögzítőeszközökkel rögzítse a leszabó- és gérvágófűrészt a jelen kezelési útmutatóban szereplő utasítások szerint.
• Ha az Ön által használt leszabó- és gérvágófűrész szerelőfurata nem illeszkedik a munkaasztalon lévő hosszú lyukakra, akkor a fűrész nem használható az asztalon.
• Sérült leszabó- és gérvágófűrésszel ne végezzen munkát, és ne használjon tompa vagy sérült fűrészlapot.
• A hosszú munkadarabokat a kimeneti oldalon támassza alá az ellenőrizetlen lebillenésből adódó veszélyes helyzetek elkerülése érdekében.

SZÁLLÍTÁSI TERJEDELEM ÉS ÖSSZESZERELÉS

• Csomagolja ki a MASTER work 1600-at a kartondobozból és ellenőrizze, hogy hiánytalanul tartalmaz-e minden, az ábrán szereplő alkatrészt (1. ábra).
• Helyezze az asztalt egy egyenes és tiszta felületre (2.1 ábra). Lazítsa meg a két excenterkart, és hajtsa fel a jobb lábpárat az ütközőig. Végül csukja vissza az excenterkarokat (2.2 ábra). Lazítsa ki a négy excenterkart, és hajtsa fel a bal oldali lábpárat az ütközőig. Végül csukja vissza a négy excenterkart (2.3 ábra). Állítsa az asztalt a lábakra (2.4 ábra), és szükség esetén állítsa be a magasságállító elforgatásával (2.4 ábra).
• Szerelje a két kisebb befogóelemet (3.1 - 3.5 ábra) az asztal rövidebb oldalára, a két nagyobb befogóelemet (4.1 - 4.3 ábra) pedig a hosszabb oldalára. Ehhez használhatja a mellékelt imbuszkulcsot, amelyet szerelés után betolhat valamelyik befogóelembe, hogy bármikor kéznél legyen (3.6 ábra).
• Szállításkor és tároláskor a mellékelt négy darab befogópofát a nagyobb befogóelemek oldalán lévő tartókba (4.4 ábra) helyezheti.
• Szállításkor és tároláskor a befogóelemekre állíthatja a munkaasztalt. Így kíméli az aluminiumprofilt, és a munkaasztal összecsukott állapotban is önállóan megáll (5. ábra).

MUNKARADBOK BEFOGÁSA A MASTER work 1600 MUNKAASZTALLAL

• A MASTER work 1600 különböző befogási lehetőségeket kínál a munkadarab megmunkálásához.
• Befogás a befogóelemeken: Szorítók segítségével a munkaasztal külső oldalára rögzítheti a munkadarabot (6. ábra).
  A mellélkelt imbuszkulccsal meglazíthatja és a befogáshoz szükséges helyzetbe mozgathatja a befogóelemeket.
• Befogás a 20 mm-es furatoknál: Szinte valamennyi 20 mm-es foglalattal rendelkező szorítót az asztalra lehet rögzíteni. Erre alkalmasak a külön kapható wolfcraft munkaasztali szoritók (cikkszám: 3036000, Id. 9. oldal).
• Befogás a hosszú lyukaknál: A 23 mm-es hosszú lyukakba az összes 23 mm-nél keskenyebb szorító behelyezhető. Ezenkívül leveheti és felülról, ill. alulról az asztalra rögzítheti a külön kapható wolfcraft egykezes szorító fejét (többféle kivitelben elérhető, Id. 9. oldal).
• A 9. oldalon áttekintést talál a jelenleg kapható tartozékokról, a 10. oldalon pedig a MASTER work 1600 pótalkatrészeiről.

A KÜLÖN KAPHATÓ wolfcraft FÚRÓGÉPÁLLVÁNY (cikkszám: 5027000) FELSZERELÉSE

• A GYELEM! A fúrógépállványt mindenképp a munkaasztalra kell csavarozni a munka megkezdése előtt.
- VESZÉLY! Minden esetben húzza ki a csatlakozót a konnektorból, illetve válassza le az akkumulátort az elektromos szerszámról, mielőtt beállítást végezne vagy tartozékot cserélne rajta. Az elektromos szerszámok véletlen elindítása számos baleset okozója.
- A wolfcraft fúrógépállványt (cikkszám: 5027000) a munkaasztalhoz mellékelt, 119936902-es tartozékzacskóban található rögzítőcsavarokkal szerelheti az asztalra. Igazítsa a fúrógépállvány szerelőfuratait az asztallapon lévő négy kis kerek furatra.
- A fúrógépállvány rögzítéséhez felülről helyezze az alátétet a szerelőfuratra, majd dugja át a csavart a szerelőfuraton és az asztallapon. Alulról szorosan csavarja rá az anyát (7. ábra).

GÉRVÁGÓFÜRÉSZ FELSZERELÉSE

• GYELEM: A gérvágófűrészt legalább két rögzítőcsavarral, négy alátéttel és két anyával kell rögzíteni az asztalra.
Ha a kiszúrófűrész rögzítőfuratai nem esnek egybe az asztallap hosszanti furataival, akkor a kiszúrófűrészt nem szabad használni.
• A VESZÉLY! Minden esetben húzza ki a csatlakozót a konnektorból, illetve válassza le az akkumulátort az elektromos szerszámról, mielőtt beállítást végezne vagy tartozékot cserélne rajta. Az elektromos szerszámok véletlen elindítása számos baleset okozója.
- A leszabó- és gérvágófűrészt a munkaasztalhoz mellékelt, 119936902-es tartozékzacskóban található rögzítőcsavarokkal szerelheti az asztalra. Igazítsa a leszabó- és gérvágófűrész szerelőfuratait az asztallapon lévő keskeny hosszú furatokra.
- Erősítse oda a gérvágófűrészt. Dugja keresztül a csavarokat a kis alátétekkel együtt a szerszámon lévő rögzítőfuratokon és az asztallapon található furatokon. A nagy alátéttel és a csavaranyával rögzítse alulról a csavart (8. ábra).

Nyilatkozat a garanciára vonatkozóan

Tisztelt Barkácsolók!

Ön egy kiváló minőségű wolfcraft-terméket vásárolt, amely sok örömet fog okozni a barkácsolás során.

A wolfcraft-termékek a legkorszerűbb technológiával készülnek, és a kereskedelmi forgalomba kerülés előtt intenzív fejlesztési és tesztelési fázisokon esnek át. A sorozatgyártás során folyamatos ellenőrzések és rendszeres tesztek biztosítják a kiváló minőséget.

A korszerű műszaki fejlesztéseknek és a megbízható minőség-ellenőrzéseknek köszönhetően biztos lehet vásárlási döntésében.

A megvásárolt wolfcraft-termékre kizárólag barkácsolási körülmények közötti használat esetén 10 év garanciát biztosítunk a vásárlás időpontjától számítva.

A garancia az árunak csak azokra a hibáira vonatkozik, amelyek anyag- vagy gyártási hibára vezethetők vissza. A garancia olyan hibákra vagy károkra nem vonatkozik, amelyek szakszerütlen használatra vagy a karbantartás hiányára vezethetők vissza. A garancia nem vonatkozik továbbá a szokásos elhasználódási jelenségekre és a használatból eredő kopásra, illetve olyan hibákra és sérülésekre, amelyek a vásárló számára a vásárlás pillanatában ismertek voltak. A garanciális igényeket csak a számla/vásárlást igazoló bizonylat bemutatásával lehet érvényesíteni. A wolfcraft által biztosított garancia nem korlátozza az Ön törvény által biztosított fogyasztói jogait (utólagos teljesítés, visszalépés vagy mérséklés, kár- vagy költségtérítés).

A garanciális igényeket az alábbi címre kell elküldeni:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Németország
