Producttype	Klaptafel (werkbank)
Merk	Wolfcraft
Model	MASTER work 1600
Afmetingen gemonteerd (L x B x H)	1110 x 765 x 863 mm
Afmetingen ingeklapt (L x B x H)	1110 x 765 x 200 mm
Werkoppervlak	1035 x 695 mm
Maximaal toelaatbare belasting	120 kg
Netto gewicht	21 kg
Diameter van de klemgaten	20 mm
Afstand tussen klemgaten (horizontaal / verticaal)	128 mm / 128 mm
Afmetingen van de langsgaten	91 x 23 mm
Voeding	Geen (handgereedschap, zonder motor)
Belangrijkste functies	Werkstation voor schuren, schaven, boren, zagen, montage
Compatibele accessoires	Klemmen 20 mm, boorsteun (art. 5027000), oscillerende/verstekzagen
Materiaal werkblad	Aluminium profiel
Garantie	10 jaar (huishoudelijk gebruik)
Onderhoud en reiniging	Reinigen met een droge doek; binnen bewaren, uit de buurt van vocht
Veiligheid	Niet op de werkbank klimmen; gelijkmatig belasten; PBM gebruiken (bril, masker, gehoorbescherming)
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via wolfcraft (zie pagina 10 van de handleiding)
Algemene informatie	Handleiding van 92 pagina's beschikbaar in meerdere talen

Veelgestelde vragen - MASTER work 1600 WOLFCRAFT

Wat zijn de afmetingen van de MASTER work 1600 werkbank wanneer gemonteerd?

Eenmaal gemonteerd meet de werkbank 1110 x 765 x 863 mm (L x B x H).

Wat is de maximale belasting die de werkbank kan dragen?

De maximaal toelaatbare belasting is 120 kg. Let op dat u de last gelijkmatig verdeelt.

Hoe bevestig ik een verstekzaag op de werkbank?

Gebruik de meegeleverde schroeven en moeren in het accessoirezakje. Steek de schroeven van bovenaf in de langsgaten en draai de moeren van onderaf vast. De zaag moet worden gecentreerd en met ten minste twee schroeven worden bevestigd.

Kan ik de werkbank als trap gebruiken?

Nee, het is strikt verboden om op de werkbank te klimmen of deze als ladder of steiger te gebruiken. Kans op omvallen.

Hoe bevestig ik werkstukken op de werkbank?

U kunt de klemblokken gebruiken met klemmen, de gaten van 20 mm voor klemmen, of de langsgaten voor handklemmen. Zie de handleiding voor meer details.

Welke accessoires zijn compatibel met deze werkbank?

De wolfcraft-klemmen (art. 3036000), de boorsteun (art. 5027000) en oscillerende/verstekzagen zijn compatibel. Extra accessoires zijn vermeld op pagina 9 van de handleiding.

Hoe onderhoud ik de werkbank?

Reinig hem met een droge doek. Bewaar hem niet buiten of op een vochtige plaats om corrosie en het opzwellen van het werkblad te voorkomen.

Wat is de maximale zaagdiepte in de werkbank?

Zaag niet dieper dan 5 mm in de werkbank, anders kunt u het aluminium profiel beschadigen.

Is de garantie geldig bij professioneel gebruik?

De 10 jaar garantie is alleen geldig voor huishoudelijk gebruik (amateurklussen). Neem voor professioneel gebruik contact op met de klantenservice.

Hoe klap ik de werkbank in voor transport?

Draai de excentrische hendels los, klap de poten in omgekeerde volgorde van montage in, en berg de werkbank op zijn klemblokken op om het werkblad te beschermen. Zie figuren 2 en 5 van de handleiding.

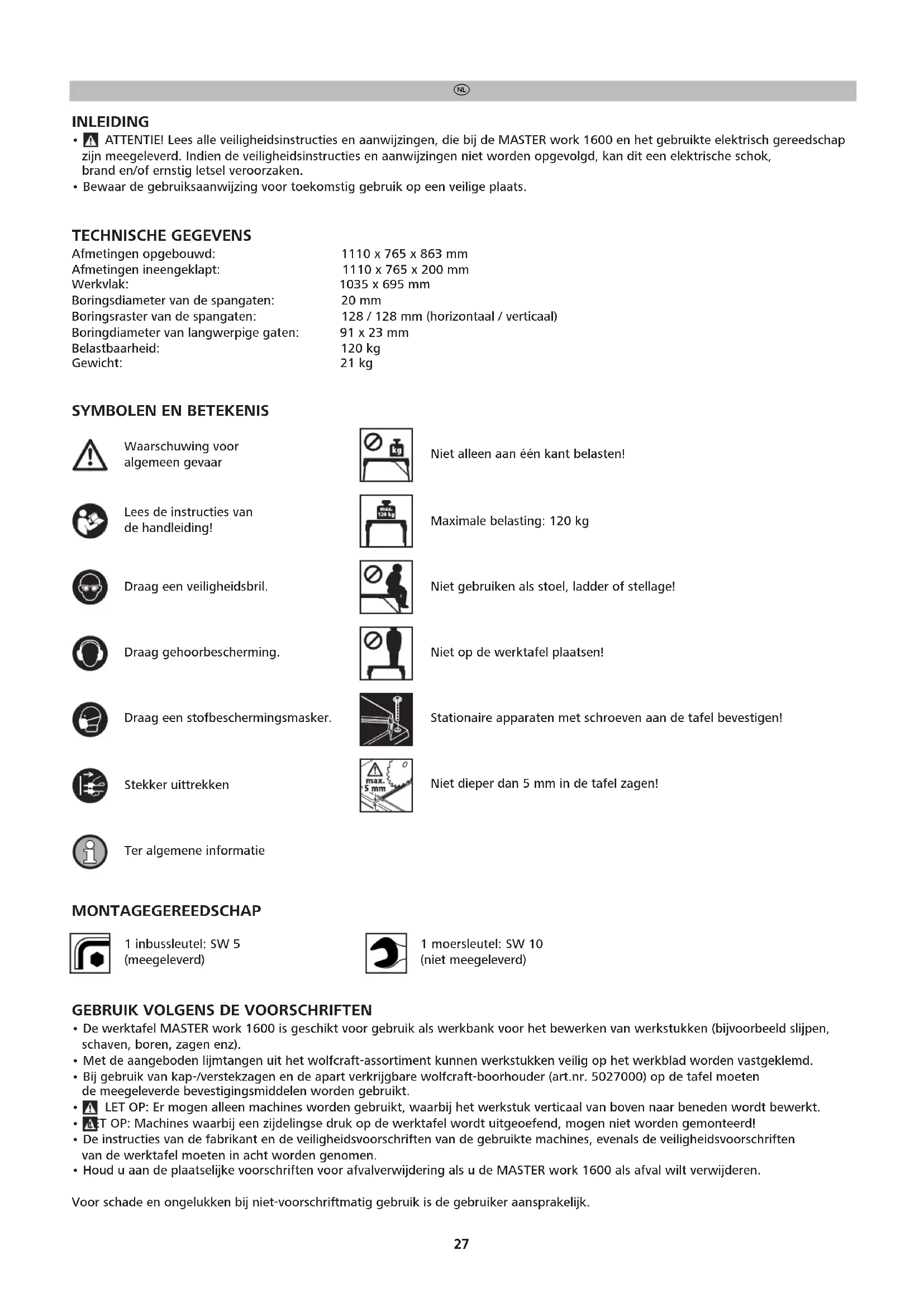

GEBRUIKSAANWIJZING MASTER work 1600 WOLFCRAFT

• ATTENTIE! Lees alle veiligheidsinstructies en aanwijzingen, die bij de MASTER work 1600 en het gebruikte elektrisch gereedschap zijn meegeleverd. Indien de veiligheidsinstructies en aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel veroorzaken.
• Bewaar de gebruiksaanwijzing voor toekomstig gebruik op een veilige plaats.

TECHNISCHE GEGEVENS

Afmetingen opgebouwd:

1110 x 765 x 863 mm

Afmetingen ineengeklapt:

1110 x 765 x 200 mm

Werkvlak:

1035 x 695 mm

Boringsdiameter van de spangaten:

20 mm

Boringsraster van de spangaten:

128 / 128 mm (horizontaal / verticaal)

Boringdiameter van langwerpige gaten:

91 x 23 mm

Belastbaarheid:

120 kg

Gewicht:

21 kg

SYMBOLEN EN BETEKENIS

Waarschuwing voor algemeen gevaar

Niet alleen aan één kant belasten!

Lees de instructies van de handleiding!

Maximale belasting: 120 kg

Draag een veiligheidsbril.

Niet gebruiken als stoel, ladder of stellage!

Draag gehoorbescherming.

Niet op de werktafel plaatsen!

Draag een stofbeschermingsmasker.

Stationaire apparaten met schroeven aan de tafel bevestigen!

Stekker uittrekken

Niet dieper dan 5 mm in de tafel zagen!

Ter algemene informatie

MONTAGEGEREEDSCHAP

1 inbussleutel: SW 5 (meegeleverd)

1 moersleutel: SW 10 (niet meegeleverd)

• De werktafel MASTER work 1600 is geschikt voor gebruik als werkbank voor het bewerken van werkstukken (bijvoorbeeld slijpen, schaven, boren, zagen enz).
• Met de aangeboden lijmtangen uit het wolfcraft-assortiment kunnen werkstukken veilig op het werkblad worden vastgeklemd.
• Bij gebruik van kap-/verstekzagen en de apart verkrijgbare wolfcraft-boorhouder (art.nr. 5027000) op de tafel moeten de meegeleverde bevestigingsmiddelen worden gebruikt.
• LET OP: Er mogen alleen machines worden gebruikt, waarbij het werkstuk verticaal van boven naar beneden wordt bewerkt.
  • A.T OP: Machines waarbij een zijdelingse druk op de werktafel wordt uitgeoefend, mogen niet worden gemonteerd!
• De instructies van de fabrikant en de veiligheidsvoorschriften van de gebruikte machines, evenals de veiligheidsvoorschriften van de werktafel moeten in acht worden genomen.
• Houd u aan de plaatselijke voorschriften voor afvalverwijdering als u de MASTER work 1600 als afval wilt verwijderen.

Voor schade en ongelukken bij niet-voorschriftmatig gebruik is de gebruiker aansprakelijk.

VEILIGHEIDSVOORSCHRIFTEN

• Monteer de werktafel op de juiste manier en controleer voorafgaand aan de werkzaamheden of alle schroeven en excentrische hendels correct zijn aangehaald.
• Gebruik de werktafel altijd op een deskundige manier waarvoor hij is bedoeld!
• Verwijder voorwerpen die niet nodig zijn van de werktafel.
• Werk nooit met een defecte werktafel!
• Span het te bewerken werkstuk goed in!
• Let erop dat voor transportdoeleinden alle schroeven en excentrische hendels goed zijn aangehaald.
• Plaats de werktafel op een stabiele, vlakke en horizontale ondergrond. Als de werktafel kan verschuiven of wankelen, kan het werkstuk of het elektrische gereedschap niet gelijkmatig en veilig worden geleid.
• Zet de werktafel correct in elkaar, voordat u het elektrische gereedschap monteert.
• Zet het elektrische gereedschap stevig aan de werktafel vast, voordat u het gebruikt. Als het elektrische gereedschap op de werktafel wegglijdt, kunt u de controle erover verliezen.
• Let erop dat het elektrische gereedschap midden op de werktafel wordt gemonteerd.
• Controleer of lange werkstukken de werktafel niet uit het evenwicht brengen. De vrije uiteinden van lange werkstukken moeten worden ondersteund.
• Draag een geschikte persoonlijke beschermingsuitrusting: Gehoorbescherming, een veiligheidsbril, een stofmasker bij werkzaamheden waarbij stof ontstaat, werkhandschoenen bij het bewerken van ruw materiaal en bij het verwisselen van gereedschap.
• Sla de werktafel niet in de open lucht of in een vochtige omgeving op. Er bestaat dan gevaar voor corrosie en het opzwellen van het werkblad.
• Houd uw werkplek schoon en goed verlicht. Niet-opgeruimde of slecht verlichte werkplekken kunnen leiden tot ongevallen.
• Houd kinderen en andere personen buiten het bereik van de werktafel wanneer u deze gebruikt. Als u wordt afgeleid, kunt u de controle over het apparaat verliezen.
• Verwijder het verstelgereedschap of de schroevendraaier, voordat u het elektrische gereedschap inschakelt. Een gereedschap of schroevendraaier die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Wijde kleding, sieraden of lange haren kunnen door bewegende delen worden gegrepen.
• Controleer voordat u begint met werken of de apparaten en gereedschappen correct functioneren. Werk nooit met beschadigd of stomp gereedschap.
• Trek de stekker uit het stopcontact en/of de accu uit het elektrische gereedschap, voordat u instellingen aan het apparaat doorvoert of accessoires verwisselt. Er ontstaan ongelukken door het per ongeluk inschakelen van elektrische gereedschappen.
  • Overbelast de werktafel niet en gebruik hem niet als stoel, ladder of stellage. Als de werktafel wordt overbelast of als erop wordt gestaan, kan het zwaartepunt van de tafel zich verplaatsen en kan de tafel omkiepen.
• Splinters, spannen en vergelijkbare deeltjes mogen niet met de hand uit de buurt van het zaagblad worden verwijderd!
• Voordat u begint met zagen, moet u controleren of er geen voorwerpen op het werkblad liggen.
• Nadat de aandrijving is uitgeschakeld, mogen zaagbladen niet worden afgeremd door er zijdelings tegen te drukken!
• Gebruik gereedschappen alleen voor het beoogde gebruiksdoel.
• Gebruik alleen zaagbladen die volledig in orde zijn.
• Gebruik alleen originele wolfcraft-onderdelen ter vervanging.
• LET OP! Als werkstukken uitsteken, kan de tafel omslaan. Zorg ervoor dat de tafel niet uit evenwicht raakt door zijdelings werkstukken te klemmen en door zijdelings geklemde werkstukken te bewerken.
• Let erop dat de breekbare materialen niet met te veel spankracht worden bevestigd. Gevaar voor splinters!
• Leg zware voorwerpen voorzichtig op de tafel en belast het tafelblad gelijkmatig.
• Zaag niet meer dan 5 mm in de tafel, omdat het aluminiumprofiel anders beschadigd raakt.
• Let erop dat uw handen niet bekneld raken bij het vastklemmen van dunne werkstukken met éénhandklemmen.
• Zorg ervoor dat uw handen bij het open- of dichtklappen van de tafel niet bekneld raken.

VEILIGHEIDSINSTRUCTIES VOOR wolfcraft-BOORHOUDER art. nr. 5027000

• De werktafel is uitgerust met boringen voor de apart verkrijgbare wolfcraft-boorhouder art. nr. 5027000.
• Monteer de apart verkrijgbare boorhouder met het meegeleverde bevestigingsmateriaal volgens de instructies in deze bedieningshandleiding.
• De boorhouder is geschikt voor boormachines met een spanhalsdiameter van 43 mm. Andere apparaten mogen niet worden gebruikt.
• Neem naast de veiligheidsinstructies in de bedieningshandleiding van de boorhouder altijd de veiligheidsinstructies van de gebruikte boormachine in acht.
• Ondersteun lange werkstukken aan de afvoerzijde om gevaarlijke situaties door ongecontroleerd kantelen te voorkomen.

VEILIGHEIDSINSTRUCTIES VOOR KAP- EN VERSTEKZAGEN

- Houdt u naast deze machinespecifieke veiligheidsinstructies altijd aan de veiligheidsinstructies van de gebruikte kap- en verstekzaag. De gebruikte machines moeten voldoen aan de richtlijn DIN EN 62841-5.

- Monteer de kap- en verstekzaag met het meegeleverde bevestigingsmateriaal volgens de instructies in deze bedieningshandleiding.

- Als de montageboring van uw kap- en verstekzaag niet op het boorraster van de desbetreffende langwerpige gaten passen, mag het apparaat niet op de tafel worden gebruikt.

- Werk niet met een beschadigde kap- en verstekzaag en gebruik geen botte of beschadigde zaagbladen.

- Ondersteun lange werkstukken aan de afvoerzijde om gevaarlijke situaties door ongecontroleerd kantelen te voorkomen.

LEVERING EN MONTAGE

• Neem de MASTER work 1600 uit de verpakking en controleer of alle afgebeelde onderdelen zijn meegeleverd (afb. 1).
• Montage van de tafel: leg de tafel op een vlakke, schone ondergrond (afb. 2.1). Maak beide excenterhefbomen los en klap het rechter paar poten open tot de aanslag. Sluit vervolgens beide excenterhefbomen weer (afb. 2.2). Maak de vier excenterhefbomen los en klap het linker paar poten open tot de aanslag. Sluit vervolgens alle vier de excenterhefbomen weer (afb. 2.3). Plaats de tafel op de poten (afb. 2.4) en stel de tafel indien nodig nog af door de hoogteverstelling te draaien (afb. 2.4).
• Monteer de twee kleine spanblokken aan de dwarszijde van de tafel (afb. 3.1 - 3.5) en de twee grote spanblokken aan de lange zijde van de tafel (afb. 4.1 - 4.3). Hiervoor kunt u de meegeleverde inbussleutel gebruiken. Deze kunt u na montage in een van de kleine spanblokken opbergen, zodat deze altijd binnen handbereik is (afb. 3.6).
• De vier meegeleverde klemblokken kunnen voor transport en opslag zijdelings in de houders op de grote spanblokken worden geplaatst (figuur 4.4).
• Voor transport en opslag kan de werktafel op de spanblokken worden geplaatst. Daardoor wordt het aluminiumprofiel bespaard en de werktafel is ook in opgeklapte toestand vrijstaand (afb. 5).

WERKSTUKKEN VASTKLEMMEN MET DE WERKTAFEL MASTER work 1600

• De MASTER work 1600 biedt verschillende klemmogelijkheden voor de bewerking van uw werkstuk.
• Vastklemmen op de spanblokken: bevestig uw werkstuk met behulp van lijmtangen aan de buitenkant van de werktafel (afb. 6). U kunt de spanblokken met de meegeleverde inbussleutel losdraaien en in de gewenste klempositie zetten.
• Vastklemmen met behulp van de boringen van 20 mm: u kunt werkstukken met bijna ieder klemelement met een boring van 20 mm aan de tafel vastklemmen. Hiervoor is bijvoorbeeld de apart verkrijgbare wolfcraft-werkbladspanner art. nr. 3036000 geschikt (zie pagina 9).
• Vastklemmen met behulp van de langwerpige gaten: in de langwerpige gaten van 23 mm kunt u alle lijmtangen gebruiken die smaller zijn dan 23 mm. Daarnaast kunt u de kop van de apart verkrijgbare wolfcraft-éénhandklemmen (verschillende uitvoeringen, zie pagina 9) verwijderen en van boven- of onderaf vastklemmen.
• Op pagina 9 vindt u een overzicht van de op dit moment verkrijgbare toebehoren en op pagina 10 een overzicht van de reserveonderdelen voor de MASTER work 1600.

MONTAGE VAN DE APART VERKRIJGBARE wolfcraft-BOORHOUDER art. nr. 5027000

• A.T OP! De boorhouder moet altijd op de tafel worden vastgeschroefd voordat deze voor werkzaamheden wordt gebruikt.
- GEVAAR! Trek de stekker uit het stopcontact resp. de accu uit het elektrische gereedschap, voordat u instellingen aan het apparaat doorvoert of accessoires verwisselt. Het onbedoeld inschakelen van elektrische gereedschappen kan leiden tot ongevallen.
- Met de meegeleverde bevestigingsbouten in de zak toebehoren 119936902 kunt u de wolfcraft-boorhouder art. nr. 5027000 op de tafel monteren. Plaats de boorhouder met de montagegaten over de vier kleine, ronde gaten in het tafelblad.
- Bevestig de boorhouder door de schroeven en de onderlegringen van bovenaf door de montagegaten en door het tafelblad te steken. Met de moeren aan de onderkant vastschroeven (afb. 7).

MONTAGE VAN EEN KAP- EN VERSTEKZAAG

• LET OP! De kap- en verstekzaag moet met minimaal twee bevestigingsschroeven, vier ringen en twee moeren aan de tafel worden bevestigd. Als de montagegaten van uw zaag niet overeenkomen met de lange gaten in het tafelblad, mag u de kap- en verstekzaag niet gebruiken.
• GEVAAR! Trek de stekker uit het stopcontact resp. de accu uit het elektrische gereedschap, voordat u instellingen aan het apparaat doorvoert of accessoires verwisselt. Het onbedoeld inschakelen van elektrische gereedschappen kan leiden tot ongevallen.
• Met de meegeleverde bevestigingsbouten in de zak toebehoren 119936902 kunt u de kap- en verstekzaag op de tafel monteren. Plaats de kap- en verstekzaag met de montagegaten over de smalle langwerpige gaten in het tafelblad.
• Zet nu de kap- en verstekzaag vast. Steek hiervoor de schroeven en de kleine onderlegringen van bovenaf door de montagegaten en door het tafelblad. Zet met de grote onderlegringen en de moeren de bouten aan de onderkant vast (afb. 8).

Garantieverklaring

Beste doe-het-zelver,

U hebt een hoogwaardig wolfcraft-product gekocht, waarvan u bij het doe-het-zelven veel plezier zult hebben.

wolfcraft-producten voldoen aan een hoge technische norm en doorlopen intensieve

ontwikkelings- en testfasen voordat ze in de handel terechtkomen. Gedurende de serieproductie zorgen voortdurende controles en regelmatige tests voor een hoge kwaliteitsstandaard. Degelijke technische ontwikkelingen en betrouwbare kwaliteitscontroles bieden u de zekerheid van een juiste aankoop. Op het gekochte wolfcraft-product verlenen wij 10 jaar garantie vanaf de aankoopdatum, op voorwaarde dat het product alleen voor het doe-het-zelven wordt gebruikt.

De garantie omvat alleen schade aan het gekochte product zelf, en dan uitsluitend schade als gevolg van materiaal- en fabricagefouten. Gebreken en schade als gevolg van ondeskundige bediening of gebrekkig onderhoud zijn van deze garantie uitgesloten. Ook normale gebruikssporen en normale slijtage evenals gebreken en schade die bij het aangaan van de overeenkomst bij de klant bekend waren, zijn van de garantie uitgesloten. Garantieclaims kunnen alleen op vertoon van de factuur/aankoopbon in behandeling worden genomen. De door wolfcraft verleende garantie laat uw wettelijke rechten als consument (nakoming bij non-conformiteit, ontbinding of prijsvermindering, schade- of onkostenvergoeding) onverlet.

Garantieclaims kunnen worden gericht aan:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Duitsland
