Produkttype	Sammenleggbart arbeidsbord (arbeidsbenk)
Merke	Wolfcraft
Modell	MASTER work 1600
Dimensjoner montert (L x B x H)	1110 x 765 x 863 mm
Dimensjoner sammenfoldet (L x B x H)	1110 x 765 x 200 mm
Arbeidsflate	1035 x 695 mm
Maksimal tillatt belastning	120 kg
Nettovekt	21 kg
Diameter på fastspenningshull	20 mm
Avstand mellom fastspenningshull (horisontal / vertikal)	128 mm / 128 mm
Dimensjoner på avlange hull	91 x 23 mm
Strømforsyning	Ingen (håndverktøy, uten motor)
Hovedfunksjoner	Arbeidsstasjon for sliping, høvling, boring, kutting, montering
Kompatible tilbehør	Tvinger 20 mm, borestativ (art. 5027000), pendel-/gjæringssager
Bordsmateriale	Aluminiumsprofil
Garanti	10 år (privat bruk)
Vedlikehold og rengjøring	Rengjør med en tørr klut; oppbevar innendørs, beskyttet mot fuktighet
Sikkerhet	Ikke stå på arbeidsbenken; last jevnt; bruk personlig verneutstyr (briller, maske, hørselsvern)
Reservedeler og reparasjonsmuligheter	Reservedeler tilgjengelig via wolfcraft (se side 10 i bruksanvisningen)
Generell informasjon	Bruksanvisning på 92 sider tilgjengelig på flere språk

Ofte stilte spørsmål - MASTER work 1600 WOLFCRAFT

Hva er dimensjonene på arbeidsbenken MASTER work 1600 når den er montert?

Når den er montert måler arbeidsbenken 1110 x 765 x 863 mm (L x B x H).

Hva er maksimal belastning som arbeidsbenken tåler?

Maksimal tillatt belastning er 120 kg. Vær oppmerksom på å fordele lasten jevnt.

Hvordan feste en gjæringssag på arbeidsbenken?

Bruk skruene og mutrene som følger med i tilbehørsposen. Sett skruene ovenfra inn i de avlange hullene og stram mutrene nedenfra. Sagen må sentreres og festes med minst to skruer.

Kan jeg bruke arbeidsbenken som trappestige?

Nei, det er strengt forbudt å stå på arbeidsbenken eller bruke den som stige eller stillas. Fare for velt.

Hvordan feste arbeidsstykker på arbeidsbenken?

Du kan bruke spenneklossene med tvinger, 20 mm-hullene for spennstaker, eller de avlange hullene for håndtvinger. Se bruksanvisningen for flere detaljer.

Hvilket tilbehør er kompatibelt med denne arbeidsbenken?

Wolfcraft-tvinger (art. 3036000), borestativ (art. 5027000) og pendel-/gjæringssager er kompatible. Ytterligere tilbehør er listet på side 9 i bruksanvisningen.

Hvordan vedlikeholde arbeidsbenken?

Rengjør den med en tørr klut. Ikke oppbevar den utendørs eller på et fuktig sted for å unngå korrosjon og at bordplaten sveller.

Hva er maksimal kuttdybde i arbeidsbenken?

Du må ikke sage mer enn 5 mm dypt i arbeidsbenken, ellers kan aluminiumsprofilen bli skadet.

Gjelder garantien for profesjonell bruk?

10-årsgarantien gjelder kun for privat bruk (amatør-gjør-det-selv). For profesjonell bruk, kontakt kundeservice.

Hvordan folde sammen arbeidsbenken for transport?

Løsne eksenterhåndtakene, brett bena i motsatt rekkefølge av monteringen, og plasser arbeidsbenken på spenneklossene for å beskytte bordplaten. Se figurer 2 og 5 i bruksanvisningen.

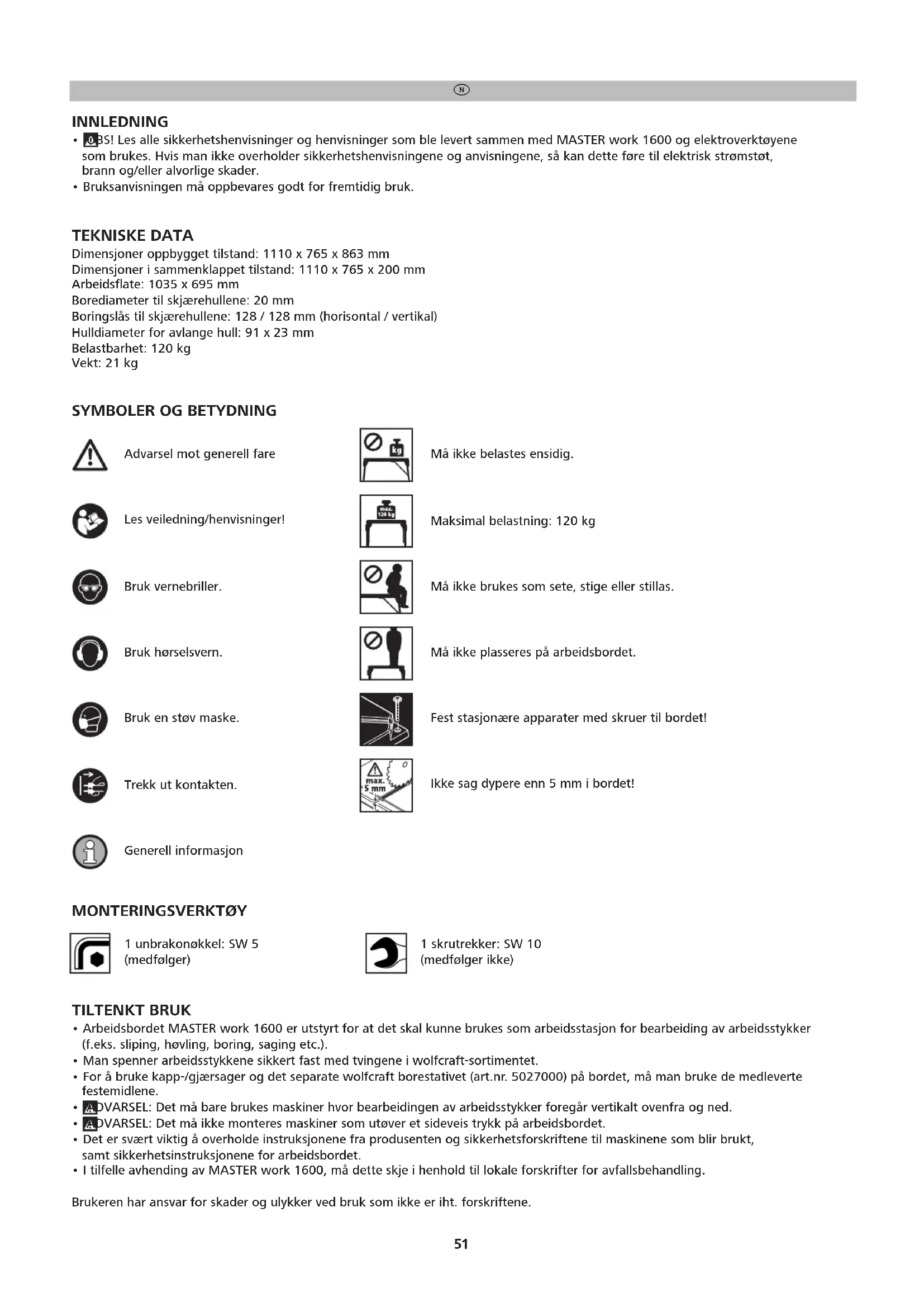

BRUKSANVISNING MASTER work 1600 WOLFCRAFT

• 0BS! Les alle sikkerhetshenvisninger og henvisninger som ble levert sammen med MASTER work 1600 og elektroverktøyene som brukes. Hvis man ikke overholder sikkerhetshenvisningene og anvisningene, så kan dette føre til elektrisk strømstøt, brann og/eller alvorlige skader.
- Bruksanvisningen må oppbevares godt for fremtidig bruk.

TEKNISKE DATA

Dimensjoner oppbygget tilstand: 1110 x 765 x 863 mm

Dimensjoner i sammenklappet tilstand: 1110 x 765 x 200 mm

Arbeidsflate: 1035 x 695 mm

Borediameter til skjærehullene: 20 mm

Boringslås til skjærehullene: 128 / 128 mm (horisontal / vertikal)

Hulldiameter for avlange hull: 91 x 23 mm

Belastbarhet: 120 kg

Vekt: 21 kg

SYMBOLER OG BETYDNING

Advarsel mot generell fare

Må ikke brukes som sete, stige eller stillas.

Bruk hørselsvern.

Fest stasjonære apparater med skruer til bordet!

Trekk ut kontakten.

Ikke sag dypere enn 5 mm i bordet!

Generell informasjon

MONTERINGSVERKT∅Y

1 unbrakonøkkel: SW 5 (medfølger)

1 skrutrekker: SW 10 (medfølger ikke)

TILTENKT BRUK

• Arbeidsbordet MASTER work 1600 er utstyrt for at det skal kunne brukes som arbeidsstasjon for bearbeiding av arbeidsstykker (f.eks. sliping, høvling, boring, saging etc.).
• Man spenner arbeidsstykkene sikkert fast med tvingene i wolfcraft-sortimentet.
• For å bruke kapp-/gjærsager og det separate wolfcraft borestativet (art.nr. 5027000) på bordet, må man bruke de medleverte festemidlene.
• ADVARSEL: Det må bare brukes maskiner hvor bearbeidingen av arbeidsstykker foregår vertikalt ovenfra og ned.
• ADVARSEL: Det må ikke monteres maskiner som utøver et sideveis trykk på arbeidsbordet.
• Det er svært viktig å overholde instruksjonene fra produsenten og sikkerhetsforskriftene til maskinene som blir brukt, samt sikkerhetsinstruksjonene for arbeidsbordet.
• I tilfelle avhending av MASTER work 1600, må dette skje i henhold til lokale forskrifter for avfallsbehandling.

Brukeren har ansvar for skader og ulykker ved bruk som ikke er iht. forskriftene.

SIKKERHETSRÅD

- Monter arbeidsbordet riktig og kontroller hver gang det skal brukes at alle skruene og eksenterhendelen er trukket skikkelig til.

- Arbeidsbordet må aldri brukes på feil måte eller til annet enn det er beregnet for.

- Fjern alle overflødige gjenstander fra arbeidsbordet.

- Det må aldri utføres arbeid med et defekt arbeidsbord.

- Arbeidsstykket som skal bearbeides må spennes skikkelig fast.

- Sørg for at alle skruer og eksenterhendelen er skikkelig strammet ved transport av arbeidsbordet.

- Plasser arbeidsbordet på en fast, jevn og vannrett flate. Hvis arbeidsbordet kan skli eller tippe, kan ikke arbeidsstykket eller det elektriske verktøyet føres jevnt og sikkert.

- Arbeidsbordet må være riktig satt sammen før det monteres elektriske verktøy.

- Alt elektrisk verktøy må festes sikkert på arbeidsbordet før bruk. Hvis et elektrisk verktøy forskyver seg på arbeidsbordet, er det fare for å miste kontrollen.

- Pass på at elektrisk verktøy blir montert midt på arbeidsbordet.

- Kontroller at lange arbeidsstykker ikke får arbeidsbordet ut av likevekt. Lange arbeidsstykker må bygges opp eller støttes i den frie enden.

- Bruk egnet personlig verneutstyr: Hørselsvern, vernebriller, støvmaske ved behov, vernehansker når du jobber med ru materialer og ved skifte av verktøy.

- Arbeidsbordet må ikke oppbevares utendørs eller i fuktige omgivelser. Det er fare for rust og at det dannes ujevnheter i arbeidssplaten.

- Hold barn og andre personer vekk fra arbeidsbordet når du arbeider. Distraksjoner kan føre til at du mister kontrollen over apparatet.

- Fjern innstillingsverktøy eller skrutrekkere før du slår på apparatet. Et verktøy eller en nøkkel som kommer i kontakt med en roterende apparatdel kan føre til personskade.

- Ha på deg egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker langt vekk fra bevegelige deler. Løssittende klær, smykker eller langt hår kan feste seg i bevegelige deler.

- Kontroller at apparater og verktøy er i god stand før du begynner å arbeide. Ikke utfør arbeid med skadet elle sløvt verktøy.

- Trekk ut kontakten av stikkontakten og/eller ta ut batteripakken av det elektriske verktøyet før du justerer det eller skifter tilbehør. Utilsiktet start av elektrisk verktøy er en mulig ulykkesårsak.

- Arbeidsbordet må ikke overbelastes og ikke benyttes som sete, stige eller stillas. Hvis du overbelaster eller står på maskinbordet, risikerer du at tyngdepunktet forskyver seg og at bordet velter.

- Løse splinter, spon eller lignende deler fra arbeidsstykker i nærheten av et roterende sagblad må ikke fjernes for hånd.

- Sørg for at det ikke finnes noen gjenstander på arbeidsplaten før du starter sagen.

- Sagblad må ikke stanses med sideveis mottrykk etter at motoren er slått av.

- Verktøy må bare brukes til sine opprinnelige formål.

- Bruk bare sagblad uten feil.

- Bruk bare originale wolfcraft-reservedeler.

• OBS! Overliggende arbeidsstykker kan velte. Forsikre deg om at bordet ikke kommer ut av balanse ved at man spenner fast og bearbeider sideveis fastspente arbeidsstykker.

• Pass på at materialer som kan brekke ikke spennes fast for hardt. Fare for fliser!

- Legg tunge gjenstander forsiktig på bordet og belast bordplaten jevnt.

- Ikke sag mer enn 5 mm i bordet for å unngå at aluminiumsprofilen blir skadet.

- Pass på at ikke hendene kommer i klem når man spenner fast arbeidsstykket med enhåndstvinger.

- Pass på at hendene ikke kommer i klem når man slår bordet opp og ned.

SIKKERHETSINSTRUKSJONER FOR wolfcraft BORESTATIV art.nr. 5027000

- Arbeidsbordet har hull for wolfcraft borestativ art.nr. 5027000, som fås kjøpt separat.

- Monter det separate borestativet ved å bruke det inkluderte festemateriellet iht. anvisningen i denne bruksanvisningen.

- Borestativet er beregnet på nettdrevne bormaskiner med chuck på 43 mm diameter. Andre apparater må ikke brukes.

- Sikkerhetsinstruksjoene i bruksanvisningen skal alltid overholdes når man bruker bormaskinen..

- Sørg for skikkelig støtte for lange arbeidsstykker på mottakssiden for å unngå farlige situasjoner ved ukontrollert tipping.

SIKKERHETSINSTRUKSJONER FOR KAPP- OG GJÆRSAGER

- Sett deg nøye inn i både disse maskinrelaterte sikkerhetsinstruksjonene og de for den aktuelle kapp- og gjærsagen. Maskinene som blir brukt, må være i samsvar med DIN EN 62841-5.

- Monter kapp- og gjærsagen ved å bruke det inkluderte festemateriellet iht. anvisningene i denne bruksanvisningen.

- Ikke utfør arbeid med en kapp- og gjærsag som er skadet og ikke bruk sløve eller defekte sagblad.

- Sørg for skikkelig støtte for lange arbeidsstykker på mottakssiden for å unngå farlige situasjoner ved ukontrollert tipping.

LEVERINGSOMFANG OG MONTERING

• Pakk MASTER work 1600 ut av esken og kontroller at den inneholder alle avbildede deler (illustrasjon 1).
• Legg bordet på et jevnt og rent underlag (illustrasjon 2.1). Løsne begge eksenterhåndtakene og slå ut det høyre beinparet til det klapper på plass. Lukk deretter begge eksenterhåndtakene igjen (illustrasjon 2.2). Løsne de fire eksenterhåndtakene og slå ut det venstre beinparet til det klapper på plass. Lukk deretter alle fire eksenterhåndtakene igjen (illustrasjon 2.3). Sett bordet på benene (illustrasjon 2.4) og juster bordet ved behov ved å dreie høydejusteringen (illustrasjon 2.4).
• Monter begge de små spennblokkene på tverrsiden av bordet (bilde 3.1 - 3.5) og begge de store spennblokkene på langsiden av bordet (bilde 4.1 - 4.3). Du kan bruke den inkluderte unbrakonøkkelen. Denne kan oppbevares lett tilgjengelig i de små spennblokkene (bilde 3.6).
• De fire medleverte klemmene kan stikkes inn i de store spennblokkene når bordet skal transporteres og oppbevares (bilde 4.4).
• Arbeidsbordet kan plasseres på spennblokkene når det skal transporteres og oppbevares. Dette skåner aluminiumsprofilen arbeidsbordet og det kan stå av seg selv også når det er slått sammen (bilde 5).

• Man kan spenne fast arbeidsstykker som skal bearbeides på forskjellige måter på MASTER work 1600.
• Spenne fast til spennblokkene: Fest arbeidsstykket med tvingene til ytterkanten av arbeidsstykket (bilde 6). Spennblokkene kan løsnes med den inkluderte unbrakonøkkelen og flyttes til ønsket posisjon for fastspenning.
• Fastspenning ved å bruke 20 mm-hullene: Du kan spenne fast nesten alle spennelementer som er utstyrt med 20 mm feste til bordet. For å gjøre dette kan man bruke wolfcraft verktøybordklemmene art.nr. 3036000 (se side 9).
• Fastspenning ved å bruke de avlange hullene: I de 23 mm avlange hullene kan man bruke tvinger som er smalere enn 23 mm. I tillegg kan man ta av hodet til wolfcraft enhåndstvingene, som er tilgjengelig separat (forskjellige utførelse, se side 9) og spenne fast fra oversiden eller undersiden.
• På side 9 finner du en oversikt over tilgjengelig tilbehør, og på side 10 reservedeler til MASTER work 1600.

MONTERING AV SEPARAT wolfcraft BORESTATIV art.nr. 5027000

• OBS! Borstativet skal alltid brukes når det er skrudd fast til arbeidsbordet, og dette skal gjøres før man begynner å bruke det.
- A ADVARSEL! Trekk ut kontakten fra stikkontakten eller ta ut batteriet fra det elektriske verktøyet før eventuelle justeringer eller skifte av tilbehør. Utilsiktet start av elektrisk verktøy kan føre til uhell og personskader.
- Festeskruene i tilbehørsposen 119936902, og som er inkludert i leveransen, brukes til å montere wolfcraft borstativ art. nr. 5027000 på bordet. Plasser borstativet på bordet med montasjehullene over de fire små, runde hullene i bordplaten.
- Fest borstativet ved å trykke skruene og underlagsskivene ovenfra gjennom montasjehullene og gjennom bordplaten. Fest boltene nedenfra med de mutterne (bilde 7).

MONTERING AV EN KAPP- OG GJÆRINGSSAG

• OBS! Kapp- og gjæringssagen må festes til bordet med minst to festeskruer, fire skiver og to muttere. Hvis monteringsboringene til sagen din ikke passer til de avlange hullene i bordplaten, kan du ikke bruke kapp- og gjæringssagen på dette arbeidsbordet.
- ADVARSEL! Trekk ut kontakten fra stikkontakten eller ta ut batteriet fra det elektriske verktøyet før eventuelle justeringer eller skifte av tilbehør. Utilsiktet start av elektrisk verktøy kan føre til uhell og personskader.
- Festeskruene i tilbehørsposen 119936902, og som er inkludert i leveransen, brukes til å montere en kapp- og gjærsag på bordet. Plasser kapp- og gjærsagen med montasjehullene over de smale, avlange hullene i bordplaten.
- Deretter fester du kapp- og gjæringssagen. Før skruene og de små underlagsskivene ovenfra gjennom monteringsboringene og bordplaten. Fest boltene nedenfra med de store underlagsskivene og mutterne (illustrasjon 8).

Garantierklæring

Kjære gjør-det-selv-kunde,

wolfcraft-produkter holder en høy teknisk standard og gjennomgår intensiv utvikling og testing før de havner i butikkene.

Under serieproduksjon sikrer stadige kontroller og regelmessige tester en høy kvalitetsstandard. Solide tekniske utviklinger og pålitelige kvalitetskontroller gir deg en sikkerhet av å ha gjort et riktig kjøp. Vi gir deg 10 års garanti på wolfcraft-produktet ditt fra kjøpsdatoen, forutsatt at det bare har vært brukt til private formål.

Garantien omfatter bare skader på selve kjøpsgjenstanden, og bare skader som skyldes material- og produksjonsfeil. Garantien dekker ikke mangler og skader som skyldes feil håndtering eller manglende vedlikehold. Garantien omfatter heller ikke vanlige slitasjemerker og vanlig bruksslitasje eller mangler og skader som var kjent for kunden på kjøpstidspunktet. Garantikrav må alltid dokumenteres med faktura/kjøpskvittering. Garantien fra wolfcraft begrenser ikke dine juridiske rettigheter som forbruker (erstatning, angrerett eller avslag, skadeserstatning eller refusjon).

Garantikrav sendes til:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Tyskland
