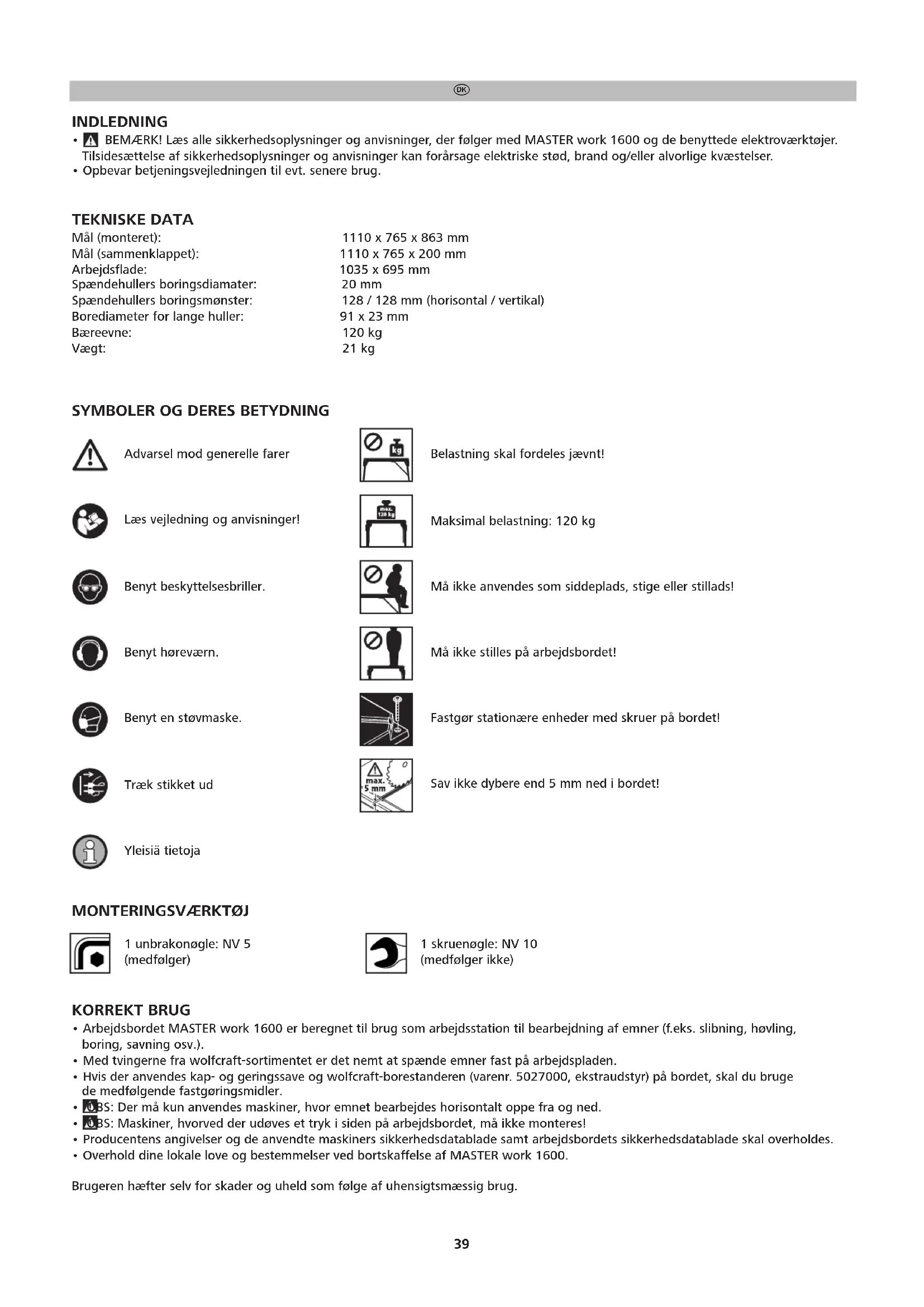

BRUGSANVISNING MASTER work 1600 WOLFCRAFT

• BEMÆRK! Læs alle sikkerhedsoplysninger og anvisninger, der følger med MASTER work 1600 og de benyttede elektroværktøjer. Tilsidesættelse af sikkerhedsoplysninger og anvisninger kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser.

• Opbevar betjeningsvejledningen til evt. senere brug. TEKNISKE DATA Mål (monteret): 1110 x 765 x 863 mm Mål (sammenklappet): 1110 x 765 x 200 mm Arbejdsflade: 1035 x 695 mm Spændehullers boringsdiamater: 20 mm Spændehullers boringsmønster: 128 / 128 mm (horisontal / vertikal) Borediameter for lange huller: 91 x 23 mm Bæreevne: 120 kg Vægt: 21 kg

SYMBOLER OG DERES BETYDNING

Belastning skal fordeles jævnt! Maksimal belastning: 120 kg Må ikke anvendes som siddeplads, stige eller stillads! Må ikke stilles på arbejdsbordet! Fastgør stationære enheder med skruer på bordet! Sav ikke dybere end 5 mm ned i bordet! Advarsel mod generelle farer Læs vejledning og anvisninger! Benyt beskyttelsesbriller. Benyt høreværn. Træk stikket ud Yleisiä tietoja Benyt en støvmaske.

• Arbejdsbordet MASTER work 1600 er beregnet til brug som arbejdsstation til bearbejdning af emner (f.eks. slibning, høvling, boring, savning osv.).

• Med tvingerne fra wolfcraft-sortimentet er det nemt at spænde emner fast på arbejdspladen.

• Hvis der anvendes kap- og geringssave og wolfcraft-borestanderen (varenr. 5027000, ekstraudstyr) på bordet, skal du bruge de medfølgende fastgøringsmidler.

• OBS: Der må kun anvendes maskiner, hvor emnet bearbejdes horisontalt oppe fra og ned.

• OBS: Maskiner, hvorved der udøves et tryk i siden på arbejdsbordet, må ikke monteres!

• Producentens angivelser og de anvendte maskiners sikkerhedsdatablade samt arbejdsbordets sikkerhedsdatablade skal overholdes.

• Overhold dine lokale love og bestemmelser ved bortskaffelse af MASTER work 1600. Brugeren hæfter selv for skader og uheld som følge af uhensigtsmæssig brug. 1 skruenøgle: NV 10 (medfølger ikke) BDAL 6909.000_143006909 04.02.20 11:28 Seite 39m

• Monter arbejdsbordet korrekt, og kontrollér før hvert arbejde, at alle skruer og excenterhåndtag er spændt til.

• Anvend aldrig arbejdsbordet uhensigtsmæssigt eller til andre formål, end det er beregnet til!

• Alle genstande, der ikke er nødvendige, skal fjernes fra arbejdsbordet.

• Arbejd aldrig med et defekt arbejdsbord!

• Spænd det emne, der skal bearbejdes, fast!

• Arbejd aldrig med et defekt arbejdsbord!

• Vær opmærksom på, at samtlige skruer og excenterhåndtag skal være spændt til under transporten.

• Placer arbejdsbordet på et fast, jævnt og vandret underlag. Det er ikke muligt at føre et emne eller elværktøj jævnt og sikkert, hvis arbejdsbordet ikke står ordentligt fast, eller hvis det vipper.

• Arbejdsbordet skal være opbygget korrekt, inden elværktøjet monteres.

• Elværktøjet skal være sikkert monteret på arbejdsbordet, inden det benyttes. Hvis elværktøjet glider på arbejdsbordet, kan du miste kontrollen over det.

• Sørg for, at elværktøjet er monteret midt på arbejdsbordet.

• Bær altid egnede personlige værnemidler: Høreværn, sikkerhedsbriller, støvmaske ved støvdannende arbejder, beskyttelseshandsker ved bearbejdning af rå materialer og ved værktøjsskift.

• Undlad at opbevare arbejdsbordet i det fri eller i fugtige omgivelser. Der er risiko for rustdannelse, og arbejdspladen kan svulme op.

• Sørg for, at arbejdsområdet er rent og godt oplyst. Et rodet eller dårligt oplyst arbejdsområde øger risikoen for ulykker.

• Sørg for, at børn og andre personer ikke har adgang til arbejdsområdet, når arbejdsbordet er i brug. Ved uopmærksomhed kan man nemt miste kontrollen over apparatet.

• Fjern indstillingsværktøj eller skruenøgler, inden elværktøjet tændes. Et værktøj eller en nøgle, der befinder sig i en roterende del af et apparat, kan medføre kvæstelser.

• Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Løst tøj, smykker eller langt hår kan blive fanget af dele, der bevæger sig.

• Før arbejdet påbegyndes, skal du kontrollere, at apparaterne og værktøjerne er fuldt funktionsdygtige. Arbejd aldrig med beskadiget eller sløvt værktøj.

• Træk stikket ud af stikdåsen, og/eller tag batteriet ud af elværktøjet, inden apparatets indstillinger ændres eller tilbehørsdele udskiftes. Utilsigtet start af elværktøjet er årsag til ulykker.

• Arbejdsbordet må ikke overbelastes og må ikke anvendes som siddeplads, stige eller stillads. Overbelastning, eller hvis man står på maskinbordet, kan medføre, at bordets tyngdepunkt flytter sig, og at det vælter.

• Løse splinter, spåner eller lignende materialer i nærheden af den tændte savklinge må ikke fjernes med hænderne!

• Sørg altid for, at der ikke ligger genstande på arbejdsbordet inden savning påbegyndes.

• Savklinger må ikke bremses ved at trykke på dem i siden, når drivanordningen frakoble!

• Brug kun værktøj til det egnede formål.

• OBS! Arbejdsbordet kan tippe, hvis emnet rager ud over bordet. Kontrollér, at bordet ikke kommer ud af ligevægt, hvis du spænder det for meget i én side eller bearbejder emner, der er fastgjort i den ene side af bordet.

• Vær forsigtig, når du fastspænder materiale, der kan gå i stykker. Risiko for, at materialet splintres!

• Læg tunge emner forsigtigt på bordet, og sørg for, at bordpladen belastes ligeligt.

• Sav ikke dybere end 5 mm ned i bordet, da der ellers er risiko for, at aluprofilen tager skade.

• Pas på ikke at klemme dine hænder, når du spænder tynde emner med enhåndstvinger.

• Pas på ikke at klemme dine hænder ved ud- og sammenklapning af bordet. SIKKERHEDSTIPS TIL wolfcraft-BORESTANDER (varenr. 5027000)

• Arbejdsbordet har huller, der passer til wolfcraft-borestanderen (varenr. 5027000, ekstraudstyr).

• Monter denne borestander (ekstraudstyr) med det medfølgende fastgørelsesmateriale i henhold til brugsanvisningen.

• Borestanderen er beregnet til netdrevne boremaskiner med en spændehalsdiameter på 43 mm. Der må ikke anvendes andet udstyr.

• Ud over sikkerhedsanvisningerne i borestanderens brugsanvisning skal du ligeledes overholde sikkerhedsanvisningerne for den boremaskine, der anvendes.

• Udover de maskinspecfikke sikkerhedshenvisninger skal man ligeledes overholde sikkerhedshenvisningerne for de anvendte kap- og geringssave. De anvendte maskiner skal leve op til DIN EN 62841-5.

• Monter kap- og geringssavene med det medfølgende fastgørelsesmateriale i henhold til brugsanvisningen.

• Hvis montagehullet på dine kap- og geringssave ikke passer til boringerne for de lange huller, må udstyret ikke anvendes på arbejdsbordet.

• Undgå at arbejde med en beskadiget kap- og geringssav, og anvend ikke stumpe eller beskadigede savklinger.

• Tag MASTER work 1600 ud af kassen, og kontrollér, om alt det afbildede indhold er til stede. (billede 1).

• Bordopbygning: Læg bordet på et jævnt, rent underlag (billede 2.1). Begge excenterarme skal løsnes, og det højre par ben skal klappes op indtil anslaget. Derefter lukkes begge excenterarme (billede 2.2). De fire excenterarme skal løsnes, og det venstre par ben skal klappes op indtil anslaget. Derefter lukkes alle fire excenterarme (billede 2.3). Bordet stilles på benene (billede 2.4), og efter behov justeres bordet ved at dreje på højdeindstillingen (billede 2.4).

• Monter de to små spændeblokke på bordets korte side (billede 3.1-3.5) og de to store spændeblokke på bordets lange side (billede 4.1-4.3). Du kan bruge den medfølgende unbrakonøgle, som nemt og praktisk kan opbevares i en af de små spændeblokke efter monteringen (billede 3.6).

• De fire medfølgende spændebeslag kan sættes i holderne på de store spændeblokke på siden ved transport og opbevaring (billede 4.4).

• Arbejdsbordet kan stilles på spændeblokkene ved transport og opbevaring. Dette skåner aluprofilen, og arbejdsbordet er også fritstående i sammenklappet tilstand (billede 5). FASTSPÆNDING AF EMNER MED ARBEJDSBORDET MASTER work 1600

• Du kan fastspænde emnerne på forskellige måder på MASTER work 1600.

• Fastspænding på spændeblokkene: Fastgør emnet på arbejdsbordets yderste kant ved hjælp af tvinger (billede 6). Du kan løsne spændeblokkene med den medfølgende unbrakonøgle og placere dem på den ønskede spændeposition.

• Fastspænding ved hjælp af 20 mm-huller: Du kan fastspænde med stort set alle spændeelementer, der har en 20 mm-holder. Vi anbefaler f.eks. wolfcraft-spændeværktøjet (varenr. 3036000, ekstraudstyr) (se side 9).

• Spænding ved hjælp af lange huller: Du kan stikke alle typer tvinger, der er smallere end 23 mm, gennem de lange huller på 23 mm. Desuden kan du skrue hovedet af wolfcraft-enhåndstvingerne, der fås som ekstraudstyr (se de forskellige udførelser på side 9), og spænde oppefra og ned.

• På side 9 finder du en oversigt over det aktuelt tilgængelige tilbehør, og på side 10 er der en oversigt over reserveredelene til MASTER work 1600. MONTERING AF wolfcraft-BORESTANDEREN (varenr. 5027000, ekstraudstyr)

• OBS! Borestanderen skal altid være skruet fast på arbejdsbordet, når den bruges.

• FARE! Træk stikket ud af stikdåsen, eller tag batteriet ud af elværktøjet, inden apparatets indstillinger ændres eller tilbehørsdele udskiftes. Utilsigtet start af elværktøjet er årsag til ulykker.

• Med de medfølgende monteringsskruer fra tilbehørsposen 119936902 kan du montere wolfcraft-borestanderen (varenr. 5027000) på bordet. Placer borestanderen med monteringsborehullerne over de fire små runde huller på bordpladen.

• Fastgør borestanderen ved at stikke skruerne og de fire mellemlægsskiver gennem monteringsborehullerne oppefra og gennem bordpladen. Fastgør nedefra med møtrikkerne (billede 7).

MONTERING AF EN KAP- OG GERINGSSAV

• OBS: Kap- og geringssaven skal fastgøres på bordet med mindst to monteringsskruer, fire skiver og to møtrikker. Hvis monteringsboringerne for saven ikke passer med de lange huller i bordpladen, må kap- og geringssaven ikke anvendes.

• FARE! Træk stikket ud af stikdåsen, eller tag batteriet ud af elværktøjet, inden apparatets indstillinger ændres eller tilbehørsdele udskiftes. Utilsigtet start af elværktøjet er årsag til ulykker.

• Med de medfølgende monteringsskruer fra tilbehørsposen 119936902 kan du montere en kap- og geringssav på bordet. Placer kap- og geringssaven midt på bordet med monteringsborehullerne over de smalle lange huller på bordpladen.

• Fastgør nu kap- og geringssaven. Til dette skal skruerne og de fire små mellemlægsskiver stikkes gennem monteringsborehullerne oppe fra og gennem bordpladerne. Fastgør nede fra med de store mellemlægsskiver og møtrikker (billede 8). BDAL 6909.000_143006909 04.02.20 11:28 Seite 41m
