MASTER work 1600 - Pöytä WOLFCRAFT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kokoontaitettava työpöytä (työpenkki)
Merkki	Wolfcraft
Malli	MASTER work 1600
Mitat koottuna (P x L x K)	1110 x 765 x 863 mm
Mitat taitettuna (P x L x K)	1110 x 765 x 200 mm
Työpinta	1035 x 695 mm
Suurin sallittu kuormitus	120 kg
Nettopaino	21 kg
Kiinnitysreikien halkaisija	20 mm
Kiinnitysreikien väli (vaaka / pysty)	128 mm / 128 mm
Urien mitat	91 x 23 mm
Virtalähde	Ei mitään (käsityökalu, ilman moottoria)
Päätoiminnot	Työpiste hiontaan, höyläykseen, poraukseen, leikkaukseen ja kokoonpanoon
Yhteensopivat lisävarusteet	20 mm puristimet, poratuki (tuotenro 5027000), oskilloivat/jiirisahaus
Pöytälevyn materiaali	Alumiiniprofiili
Takuu	10 vuotta (kotikäyttö)
Huolto ja puhdistus	Puhdista kuivalla liinalla; säilytä sisällä, suojassa kosteudelta
Turvallisuus	Älä nouse työpenkille; kuormita tasaisesti; käytä henkilösuojaimia (suojalasit, maski, kuulosuojaimet)
Varaosat ja korjattavuus	Varaosia saatavana wolfcraftilta (katso ohjeen sivu 10)
Yleistä	92-sivuinen ohje saatavilla useilla kielillä

Usein kysytyt kysymykset - MASTER work 1600 WOLFCRAFT

Mitkä ovat MASTER work 1600 -työpenkin mitat koottuna?

Koottuna työpenkin mitat ovat 1110 x 765 x 863 mm (P x L x K).

Mikä on työpenkin suurin sallittu kuormitus?

Suurin sallittu kuormitus on 120 kg. Varmista kuorman tasainen jakautuminen.

Kuinka jiirisaha kiinnitetään työpenkkiin?

Käytä lisävarustepussin mukana tulevia ruuveja ja muttereita. Aseta ruuvit ylhäältä uriin ja kiristä mutterit alapuolelta. Sahauskeskittimen tulee olla keskitetty ja kiinnitetty vähintään kahdella ruuvilla.

Voinko käyttää työpenkkiä jakkarana?

Ei, työpenkille nouseminen tai sen käyttäminen tikkaina tai telineenä on ehdottomasti kielletty. Kaatumisvaara.

Kuinka kiinnitän työkappaleita työpenkkiin?

Voit käyttää puristuslohkoja puristimien kanssa, 20 mm reikiä puristimille tai uria käsipuristimille. Katso lisätietoja käyttöohjeesta.

Mitkä lisävarusteet ovat yhteensopivia tämän työpenkin kanssa?

Wolfcraft-puristimet (tuotenro 3036000), poratuki (tuotenro 5027000) sekä oskilloivat/jiirisahaukset ovat yhteensopivia. Muita lisävarusteita on lueteltu ohjeen sivulla 9.

Kuinka työpenkkiä huolletaan?

Puhdista se kuivalla liinalla. Älä säilytä ulkona tai kosteassa paikassa välttääksesi korroosiota ja pöytälevyn turpoamista.

Mikä on suurin sahaussyvyys työpenkissä?

Työpenkkiä ei saa sahata yli 5 mm syvyyteen, muuten alumiiniprofiili vaurioituu.

Onko takuu voimassa ammattikäytössä?

10 vuoden takuu on voimassa vain kotikäytössä (harrastelijatyö). Ammattikäytössä ota yhteys asiakaspalveluun.

Kuinka työpenkki taitetaan kuljetusta varten?

Löysää epäkeskiset vivut, taita jalat kokoonpanon vastakkaisessa järjestyksessä, aseta työpenkki puristuslohkojen päälle suojaamaan pöytälevyä. Katso ohjeen kuvia 2 ja 5.

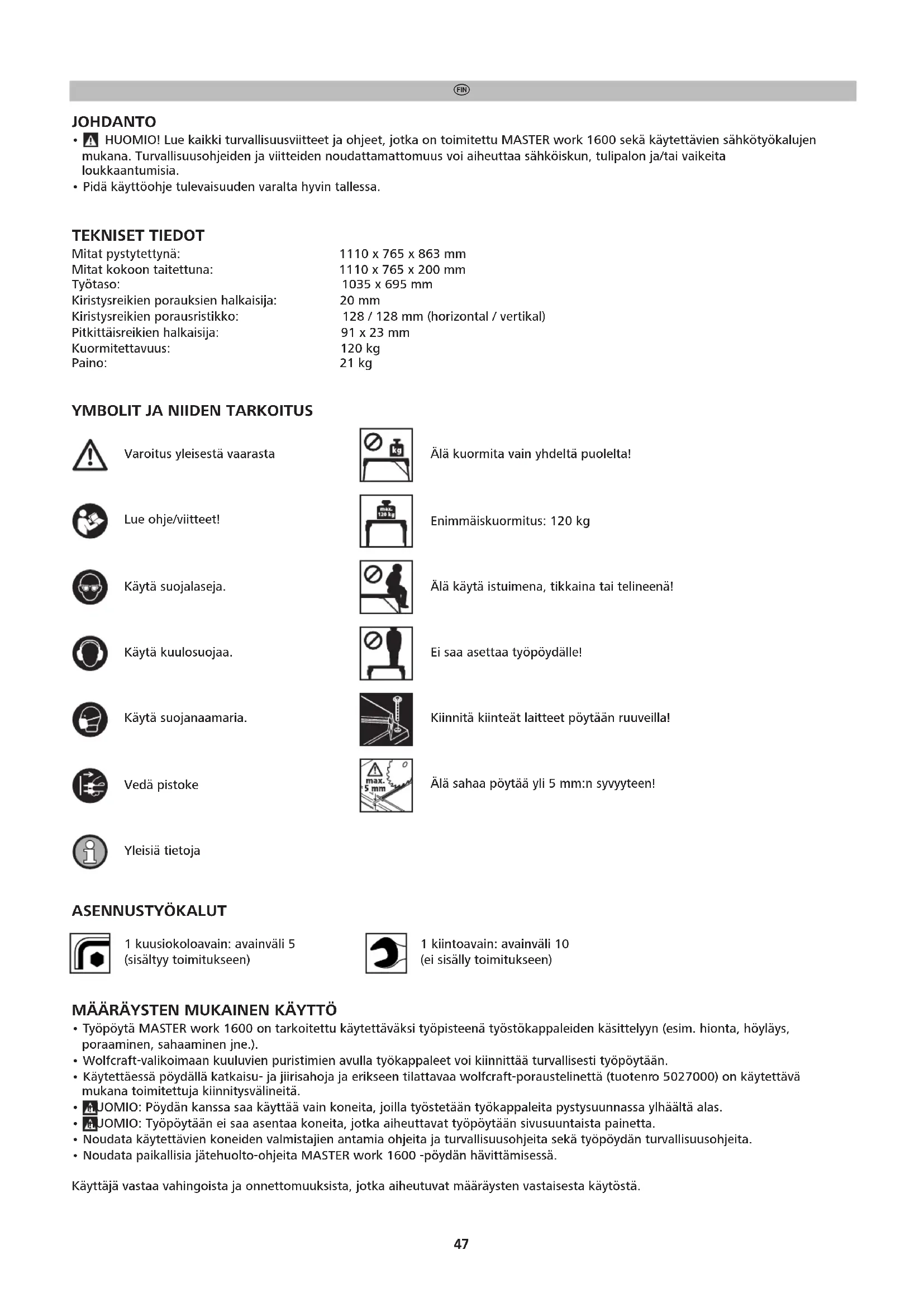

KÄYTTÖOHJE MASTER work 1600 WOLFCRAFT

• HUOMIO! Lue kaikki turvallisuusviitteet ja ohjeet, jotka on toimitettu MASTER work 1600 sekä käytettävien sähkötyökalujen mukana. Turvallisuusohjeiden ja viitteiden noudattamattomuus voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita loukkaantumisia.
• Pidä käyttöohje tulevaisuuden varalta hyvin tallessa.

TEKNISET TIEDOT

Mitat pystytettynä: 1110 x 765 x 863 mm

Mitat kokoon taitettuna: 1110 x 765 x 200 mm

Työtaso: 1035 x 695 mm

Kiristysreikien porauksien halkaisija: 20 mm

Kirstysreikien porausristikko: 128 / 128 mm (horizontal / vertikal)

Pitkittäisreikien halkaisija: 91 x 23 mm

Kuormitettavuus: 120 kg

Paino: 21 kg

YMBOLIT JA NIIDEN TARKOITUS

Varoitus yleisestä vaarasta

Älä kuormita vain yhdeltä puolelta!

Lue ohje/viitteet!

Enimmäiskuormitus: 120 kg

Käytä suojalaseja.

Älä käytä istuimena, tikkaina tai telineenä!

Käytä kuulosuojaa.

Ei saa asettaa työpöydälle!

Käytä suojanaamaria.

Kiinnitä kiinteät laitteet pöytään ruuveilla!

Vedä pistoke

Älä sahaa pöytää yli 5 mm:n syvyyteen!

Yleisiä tietoja

ASENNUSTYÖKALUT

1 kuusiokoloavain: avainväli 5 (sisältyy toimitukseen)

1 kiintoavain: avainväli 10 (ei sisälly toimitukseen)

MÄÄRÄYSTEN MUKAINEN KÄYTTÖ

• Työpöytä MASTER work 1600 on tarkoitettu käytettäväksi työpisteenä työstökappaleiden käsittelyyn (esim. hionta, höyläys, poraaminen, sahaaminen jne.).
• Wolfcraft-valikoimaan kuuluvien puristimien avulla työkappaleet voi kiinnittää turvallisesti työpöytään.
• Käytettäessä pöydällä katkaisu- ja jiirisahoja ja erikseen tilattavaa wolfcraft-poraustelinettä (tuotenro 5027000) on käytettävä mukana toimitettuja kiinnitysvälineitä.
• UOMIO: Pöydän kanssa saa käyttää vain koneita, joilla työstetään työkappaleita pystysuunnassa ylhäältä alas.
• UOMIO: Työpöytään ei saa asentaa koneita, jotka aiheuttavat työpöytään sivusuuntaista painetta.
• Noudata käytettävien koneiden valmistajien antamia ohjeita ja turvallisuusohjeita sekä työpöydän turvallisuusohjeita.
• Noudata paikallisia jätehuolto-ohjeita MASTER work 1600 -pöydän hävittämisessä.

Käyttäjä vastaa vahingoista ja onnettomuuksista, jotka aiheutuvat määräysten vastaisesta käytöstä.

TURVALLISUUSOHJEET

- Asenna työpöytä oikein ja varmista ennen jokaista työskentelykertaa, että kaikki ruuvit ja epäkeskovipu ovat tiukasti kiinni.

- Älä käytä työpöytää koskaan käyttötarkoituksen vastaisesti tai epätarkoituksenmukaisesti!

- Siirrä kaikki tarpeettomat esineet pois työpöydältä.

- Älä koskaan käytä vaurioitunutta työpöytää!

- Kiinnitä työstettävä työkappale tiukasti kiinni!

- Varmista, että kuljetuksen aikana kaikki ruuvit ja epäkeskovipu on kiinnitetty lujasti.

- Aseta työpöytä lujalle, tasaiselle ja vaakasuoralle pinnalle. Jos työtaso voi heilua tai liukua, työkappaletta tai sähkötyökalua ei voi työstää tasaisesti eikä turvallisesti.

- Kokoa työpöytä oikein, ennen kuin asennat sähkötyökaluja.

- Kiinnitä sähkötyökalu tiukasti työpöytään ennen kuin käytät sitä. Sähkötyökalun liukuminen työpöydän päältä voi johtaa työkalun hallinnan menettämiseen.

- Varmista, että sähkötyökalu on asennettu keskelle työpöytää.

- Varmista, ettei pitkä työkappale saa työpöytää epätasapainoon. Pitkän työkappaleen kauimmainen pää tulee asettaa maahan tai tukea muuten.

- Käytä asianmukaisia henkilökohtaisia suojavarusteita: kuulosuojaimet, suojalasit, hengityssuojain pölyäviä töitä tehdessä, suojakäsineet karkeita materiaaleja käsiteltäessä ja työkalua vaihdettaessa.

- Työpöytää ei saa säilyttää ulkotiloissa eikä kosteassa ympäristössä. Työpöytä voi ruostua tai työlevyt voivat turvota.

- Huolehdi työskentelyalueen puhtaudesta ja valaistuksesta. Työskentelyalueen epäjärjestys tai huono valaistus voivat aiheuttaa onnettomuuksia.

- Lapset ja muut henkilöt tulee pitää etäällä työpöydän käytön aikana. Häiriöt voivat aiheuttaa laitteen hallinnan menettämisen.

- Irrota kokoamistyökalut tai ruuviavain ennen kuin käynnistät sähkötyökalun. Pyörivässä laitteen osassa oleva työkalu tai ruuviavain voi aiheuttaa loukkaantumisen.

- Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

- Tarkista ennen töiden aloittamista, että laite ja työkalut toimivat, ja että ne on asennettu oikein. Älä koskaan käytä vaurioitunutta tai tylsynyttä työkalua.

- Vedä pistoke pistorasiasta ja/tai akku sähkötyökalusta, ennen kuin aloitat laitteen asetusten muuttamisen tai vaihdat lisätarvikkeita. Sähkötyökalun tahaton käynnistyminen on yksi syy onnettomuuksiin.

- Älä kuormita työpöytää yli sallitun painon äläkä käytä sitä tuolina, tikkaina tai telineenä. Konepöydän ylikuormittaminen tai sillä seisominen voi johtaa pöydän painopisteen siirtymiseen ja pöydän kaatumiseen.

- Irtonaisia sirpaleita, lastuja tai niiden kaltaisia materiaalin palasia ei saa päästää käsistä käynnissä olevan sahanterän läheisyydessä!

- Huolehdi siitä, että työlevy on aina tyhjä ennen sahauksen aloittamista.

- Sahanterän pyörintää ei saa jarruttaa tai pysäyttää laitteen virran katkaisun jälkeen työntämällä sitä vastaan sivusuuntaisesti!

- Käytä työkaluja vain niiden suunniteltuun käyttötarkoitukseen.

- Käytä vain virheettömiä sahanteriä.

- Käytä vain alkuperäisiä wolfcraftin lisäosia.

- A HUOMIO! Pöydän yli ulottuviin työkappaleisiin liittyy kallistumisvaara. Varmista, että pöydän yli ulottuvat, sivuttain kiinnitetyt työkappaleet eivät aiheuta pöydän kaatumista.

- Varmista, että et kiinnitä hauraita materiaaleja liian lujasti. Pirstaloitumisvaara!

- Aseta painavat esineet pöydälle varovaisesti ja kuormita pöytälevyä tasapuolisesti.

- Älä sahaa pöydällä yli 5 mm:n syvyyteen, koska muuten alumiiniprofiili voi vaurioitua.

- Varmista, että kätesi eivät jää puristuksiin yhden käden ruuvipuristimen väliin kiinnittäessäsi ohuita työkappaleita.

- Varmista, että kätesi eivät joudu puristuksiin pöytää avattaessa ja kokoon taitettaessa.

wolfcraft PORAUSTELINEEN TUOTENRO 5027000 TURVALLISUUSOHJEET

- Työpöytä on varustettava porausta varten erikseen tilattavissa olevalla wolfcraft-poraustelineella, tuotenro 5027000.

- Asenna erikseen tilattavissa oleva porausteline mukana toimitetuilla kiinnitysmateriaaleilla tämän käyttöohjeen ohjeiden mukaisesti.

- Porausteline on tarkoitettu verkkokäyttöisille porakoneille, joiden kiinnitysosan läpimitta on 43 mm. Muita laitteita ei saa käyttää.

- Noudata poraustelineen käyttöohjeessa annettujen turvallisuusohjeiden lisäksi myös käytetyn porakoneen turvallisuusohjeita.

- Tue pitkät työkappaleet poistopuolelta, jotta vältät hallitsemattoman kaatumisen aiheuttamat vaaratilanteet.

TURVALLISUUSOHJEET KATKAISU- JA JIIRISAHOILLE

- Noudata näiden konekohtaisten turvallisuusohjeiden lisäksi myös käytetyn katkaisu- ja jiirisahan turvallisuusohjeita. Käytettyjen laitteiden tulee olla standardin DIN EN 62841-5 mukaisia.

- Asenna katkaisu- ja jiirisaha mukana toimitetuilla kiinnitysmateriaaleilla tässä käyttöohjeessa olevien ohjeiden mukaisesti.

- Jos katkaisu- ja jiirisahan asennusreikä ei sovi valmiiden pitkittäisreikien porausasteikkoon, laitetta ei saa käyttää pöydällä.

- Älä koskaan työskentele vaurioituneella katkaisu- ja jiirisahalla äläkä käytä tylsiä tai vaurioituneita sahanteriä.

- Tue pitkät työkappaleet poistopuolelta, jotta vältät hallitsemattoman kaatumisen aiheuttamat vaaratilanteet.

TOIMITUKSEN SISÄLTÖ JA ASENNUS

• Pura MASTER work 1600 pahvipakkauksesta ja tarkista, että sisältöön kuuluvat kaikki kuvatut osat. (Kuvat 1).
• Aseta pöytä tasaiselle ja puhtalle alustalle (kuva 2.1). Irrota molemmat epäkeskovivut ja avaa oikeanpuoleinen jalkapari vasteeseen saakka. Sulje lopuksi molemmat epäkeskovivut uudelleen (kuva 2.2). Irrota neljä epäkeskovipua ja avaa vasemmanpuoleinen jalkapari vasteeseen saakka. Sulje lopuksi kaikki neljä epäkeskovipua uudelleen (kuva 2.3). Aseta pöytä jaloilleen (kuva 2.4) ja säädä pöytää tarvittaessa kääntämällä korkeusasetusta (kuva 2.4).
• Asenna molemmat pienet kiinnityslohkot pöydän pystysivulle (kuvat 3.1 - 3.5) ja suuret kiinnityslohkot pöydän pitkittäissivulle (kuvat 4.1 - 4.3). Voit käyttää mukana toimitettua kuusiokoloavainta, joka voidaan säilyttää asennuksen jälkeen käyttövalmiina pienessä kiinnityslohkossa (kuva 3.6).
• Neljä mukana toimitettua kiinnityspihtiä voi asettaa kuljetuksen ja varastoinnin ajaksi sivuttain suurten kiinnityslohkojen kiinnikkeisiin (kuva 4.4).
• Kuljetusta ja varastointia vasten työpöydän voi asettaa kiinnityslohkojen päälle. Tämä suojaa alumiiniprofiilia ja työpöytä seisoo vapaasti myös taitettuna (kuva 5).

TYÖKAPPALEEN KIINNITTÄMINEN MASTER work 1600 -TYÖPÖYTÄÄN

• MASTER work 1600 tarjoaa erilaisia kiinnitysmahdollisuuksia työkappaleiden työstöä varten.
• Kiinnittäminen kiinnityslohkoihin: kiinnitä työkappale työpöydän ulkoreunassa olevien puristimien avulla (kuva 6). Voit irrottaa kiinnityslohkon mukana toimitetulla kuusiokoloavaimella ja siirtää sen haluttuun asentoon kiinnitystä varten.
• Kiinnitys 20 mm:n reikien avulla: voit kiinnittää työkappaleen pöytään lähes millä tahansa kiinnityselementillä, jossa on 20 mm:n istukka. Tähän sopivat esim. erikseen tilattavissa oleva wolfcraft-työpöytäkiinnike, tuotenro 3036000 (katso sivu 9).
• Kiinnittäminen pitkittäisreikien avulla: 23 mm:n pitkittäisreikiin voi käyttää kaikkia puristimia, jotka ovat kapeampia kuin 23 mm. Lisäksi voit irrottaa erikseen tilattavissa olevan wolfcraft yhden käden ruuvipuristimen (erilaisia malleja, katso sivu 9) ja kiinnittää sen ylä- tai alapuolelta.
• Sivulta 9 löydät yleiskuvan tällä hetkellä saatavilla olevista lisätarvikkeista ja sivulta 10 MASTER work 1600:n lisätarvikkeista.

ERIKSEEN TILATTAVISSA OLEVAN wolfcraft-PORAUSTELINEEN ASENNUS, TUOTENRO 5027000

• JUOMIO! Porausteline on ehdottomasti ruuvattava kiinni työpöytaän, ennen kuin sitä käytetaän työskentelyyn.
  • VAARA! Irrota pistoke pistorasiasta tai akku sähkötyökalusta, ennen kuin aloitat laitteen asetusten muuttamisen tai vaihdat lisätarvikkeita. Sähkötyökalun tahaton käynnistäminen voi aiheuttaa onnettomuuden.
• Toimitukseen sisältyvillä kiinnitysruuveilla, lisätarvikepussi 119936902, voit asentaa wolfcraft-poraustelineen, tuotenro 5027000, pöytään. Aseta porausteline asennusaukkojen avulla pöytälevyn neljän pienemmän reiän päälle.
• Kiinnitä porateline kiinnittämällä ruuvit ja aluslevyt ylhäältä asennusaukkojen ja pöytälevyn läpi. Ruuvaa kiinni alhaalta mutterien avulla (kuva 7).

KATKAISU- JA JIIRISAHAN ASENNUS

• HUOMIO: Katkaisu- ja jiirisaha on kiinnitettävä pöytään vähintään kahdella kiinnitysruuvilla, neljällä levyllä ja kahdella mutterilla. Jos asennusaukot eivät vastaa pöytälevyn pitkittäisreikiä, katkaisu- ja jiirisahaa ei saa käyttää.
  • A VAARA! Irrota pistoke pistorasiasta tai akku sähkötyökalusta, ennen kuin aloitat laitteen asetusten muuttamisen tai vaihdat lisätarvikkeita. Sähkötyökalun tahaton käynnistäminen voi aiheuttaa onnettomuuden.
• Voit asentaa katkaisu- ja jiirisahan pöytään toimitukseen sisältyvillä kiinnitysruuveilla, jotka löytyvät lisätarvikepussista 119936902. Aseta katkaisu- ja jiirisaha asennusaukkojen avulla pöytälevyn kapeiden pitkittäisreikien päälle.
• Kiinnitä nyt katkaisu- ja jiirisaha. Aseta ruuvit ja pienet aluslevyt ylhäältä alas asennusreikien ja pöytälevyjen läpi. Ruuvaa kiinni alhaalta suurien aluslevyjen ja mutterien avulla (kuva 8).

Takuuilmoitus

Hyvä tee-se-itse-henkilö

Olet hankkinut korkealuokkaisen wolfcraft-tuotteen, josta on paljon iloa ja hyötyä.

wolfcraft-tuotteet täyttävät korkeat tekniset vaatimukset ja käyvät ennen markkinoille pääsyään läpi intensiivisen

kehitys- ja testausvaiheen. Sarjatuotannon korkeat laatuvaatimukset varmistetaan jatkuvalla seurannalla ja säännöllisellä

testauksella. Vankka tekninen kehitys ja luotettava laadunvalvonta varmistavat, että käyttäjä on tehnyt oikean ostopäätöksen.

Valmistaja antaa hankituille wolfcraft-tuotteille vain omassa tee-se-itse-käytössä 10 vuoden takuun ostopäivästä.

Takuu kattaa vain itse kaupan kohteessa esiintyvät materiaali- ja valmistusvirheistä johtuvat vauriot. Takuu ei kata vikoja tai vaurioita, jotka johtuvat väärästä käytöstä tai huollon puutteesta. Takuun piiriin eivät myöskään kuulu normaali kuluminen eivätkä viat ja vauriot, jotka olivat asiakkaan tiedossa kaupan solmimisen yhteydessä. Takuuvaatimuksia voidaan esittää ainoastaan esittämällä kuitti ja/tai ostotodistus. wolfcraftin myöntämä takuu ei rajoita asiakkaan kuluttajansuojaa (jälkitoimitus, kaupan purkaminen tai hinnanalennus, vahingon- tai kulukorvaus).

Takuuvaatimukset osoitetaan seuraavalle taholle:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Saksa
