KÄYTTÖOHJE MASTER 750 ERGO WOLFCRAFT

FI Alkuperäisen käyttöohjeen käännös 58

FI Kokoon taittaminen

NO Slå sammen

PL Składanie

EL Αναδίπλωση

TR Katlama

CS Skládání

HU Összehajtás

RO Plierea

BG Спъване

HR Sklapanje

RU Складывание

3 3.1 3.2 3.3 1. 2 x 2 x 2 x

DE Aufklappen

EN Unfolding

FR Dépliage

ES Desplegar

NL Uitklappen

IT Apertura

PT Abrir

DA Opklapning

SV Fälla ut

FI Avaaminen

NO Sette opp

PL Rozkładanie

EL 'Εκταση

TR Açma

CS Rozkládání

HU Kinyitás

RO Deplierea

BG Разгъване

HR Rasklapanje

RU Раскладывание

4 4.1 2 x 4.3 2. 1. 2 x 4.2

4

14.4 1. 2 x 2 x 2.

DE Höhenverstellung

FI Työkappaleen kiinnitys

NO Feste arbeidsstykket

FI Laitteiden asennus

FI Erikseen hankittavat varusteet

Tämä käyttöohje koskee kiinnitys- ja työpöytää MASTER 750 LRCO (josta käytetään jatkossa myös nimitystä "tuote"). Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Käyttöohjeen sisältämien kuvien tarkoituksena on havainnollistaa erilaisia käyttötilanteita ja toimintaohjeita. Kuvat ovat esimerkkejä, joten kuvien esittämä tuote voi poiketa jonkin verran hankkimasi tuotteen ulkonäöstä.

...varoittaa vakavan ja pahimmillaan hengenvaarallisen tapaturman vaarasta.

VARO

VARO

...varoittaa lievän tai kohtalaisen vakavan tapaturman vaarasta.

OHJE

OHJE

...sisältää tärkeitä (esim. esinevahinkoja koskevia) tietoja. Tällainen tekstin kohta ei kuitenkaan sisällä tapaturmia koskevia varoituksia.

Tietoja!

Tämän merkin yhteydessä olevat ohjeet auttavat sinua työskentelemään nopeasti ja turvallisesti.

Yleinen varoitusmerkki

Tämä merkki varoittaa tarkemmin määrittelemättömästä vaaratekijästä. Jos vaaraa ei vältetä, seurauksena voi olla tapaturma.

Käsien ruhjoutumisen vaara

Tämä merkki muistuttaa vaaratilanteista, joista voi aiheutua käsivammoja.

Noudata käyttöohjetta!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että käyttöohjetta on noudatettava.

Käytä suojalaseja!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että sinun tulee käyttää suojalaseja.

Käytä kuulosuojaimia!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että sinun tulee käyttää kuulosuojaimia.

Käytä suojakäsineitä!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että sinun tulee käyttää suojakäsineitä.

Käytä hengityssuojainta!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että sinun tulee käyttää hengityssuojainta.

Irrota verkkopistoke!

Tämä merkki ohjeiden yhteydessä muistuttaa siitä, että sinun tulee irrottaa verkkopistoke.

Sopii poraustelineille

Sopii katkaisu- ja jiirisahoille

Älä kuormita vain yhdeltä puolelta!

Enimmäiskuormitus: 125 kg

Älä käytä istuimena, tikkaina tai telineenä!

Ei saa asettaa työpöydälle!

TURVALLISUUS

YLEISET TURVALLISUUSOHJEET

VAROITUS

Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättämisestä aiheutuu tapaturman vaara!

Turvallisuus- ja toimintaohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja vakavia tapaturmia.

a) Noudattamalla tässä käyttöohjeessa annettuja turvallisuusohjeita ja toimintaohjeita voit estää henkilö- ja esinevahingot tuotteen avulla tehtävän ja tuotteeseen kohdistuvan työn aikana.
b) Lue käyttöohje kokonaisuudessaan ennen kaikkien töiden aloittamista, etenkin luku Turvallisuus ja kaikki turvallisuusohjeet. Ohjeiden sisältö tulee myös ymmärtää lukemisen perusteella.

Noudata aina seuraavia turvallisuusohjeita:

– Asenna työpöytä oikein ja varmista ennen jokaista työskentelykertaa, että kaikki kahvaruuvit ja ruuviliitokset ovat tiukasti kiinni. Oikein tehly asennus vähentää pöydän kokoontaittumisen ja pöytälevyn kallistumisen riskiä.
– Älä käytä työpöytää koskaan ohjeiden vastaisesti tai muuhun kuin sille määriteltyyn käyttötarkoitukseen! Käyttötarkoituksen vastainen käyttö voi johtaa vaaratilanteisiin.
– Pidä työalueesi siistinä. Poista kaikki tarpeettomat esineet työpöydältä. Epäjärjestys työalueella voi johtaa onnettomuuksiin.
– Varmista, etteivät kätesi jää työpöydän kääntyvien, liukuvien tai taittuvien osien väliin. Tapaturman vaara!
- Älä koskaan käytä vaurioitunutta työpöytää!
- Kiinnitä työstettävä työkappale tiukasti kiinni! Kiinnitysvälineillä tai kiinnitysleuoilla kiinnitetty työkappale pysyy tukevammin paikallaan kuin pitämällä sitä kiinni käsin.
– Varmista, että kaikki ruuvit ja kahvaruuvit on kiristetty tiukasti paikalleen kuljetuksen ajaksi.
– Aseta työpöytä tukevalle, tasaiselle ja vaakasuoralle pinnalle. Jos työpöytä voi heilua tai liikkua paikaltaan, työkappaletta tai sähkötyökalua ei voi ohjata tasaisesti eikä turvallisesti.
- Varmista, että kumpikin epäkeskovipu on kiristetty, jotta pöydän korkeus ei voi muuttua vahingossa.
- Kokoa työpöytä oikein, ennen kuin asennat sähkötyökaluja.
– Kiinnitä sähkötyökalu huolellisesti työpöytään, ennen kuin käytät työkalua. Sähkötyökalun liukuminen työpöydän päältä voi johtaa työkalun hallinnan menettämiseen.
– Varmista, että sähkötyökalu on asennettu työpöydän keskelle. Jos sähkötyökalua ei ole asennettu työpöydän keskelle, sähkötyökalun painopiste ei ole työpöydän painopisteen kohdalla, ja pöytä voi kaatua.
– Varmista, että työpöytä ei menetä tasapainoaan pitkien työkappaleiden vuoksi. Pitkän työkappaleen vapaa pää on tuettava alapuolelta.

– Käytä sopivia henkilönsuojaimia: kuulosuojaimia, suojalaseja ja hengityssuojainta tehdessäsi pölyäviä töitä, suojakäsineitä käsitellessäsi karheita materiaaleja ja vaihtaessasi työkaluja.
– Älä säilytä työpöytää ulkona tai kosteassa ympäristössä. Korroosion ja työlevyn turpoamisen vaara.
- Ota ehdottomasti huomioon kaikki käyttämäsi sähkötyökalun alkuperäisessä käyttöohjeessa esitetyt tiedot ja turvallisuusohjeet. Käytettävien koneiden tulee täyttää standardin DIN EN 62841-1 tai DIN EN 60745-1 vaatimukset. Vuoden 1995 jälkeen valmistetuissa laitteissa on oltava CE-merkintä.
– Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työskentelyalueen epäjärjestys tai huono valaistus voivat aiheuttaa onnettomuuksia.
– Pidä lapset ja muut henkilöt loitolla työpöydän käytön aikana. Häiriöt voivat aiheuttaa laitteen hallinnan menettämisen.
– Poista säätötyökalut tai ruuviavaimet, ennen kuin käynnistät sähkötyökalun. Pyörivässä laitteen osassa oleva työkalu tai ruuviavain voi aiheuttaa tapaturman.
- Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni liikkuviin osiin.
- Tarkasta ennen töiden aloittamista, että laitteet ja työkalut toimivat moitteettomasti. Älä koskaan käytä vaurioitunutta tai tylsynyttä työkalua.
- Irrota pistoke pistorasiasta tai akku sähkötyökalusta, ennen kuin aloitat laitteeseen kohdistuvat säätötoimenpiteet tai vaihdat varusteita. Sähkötyökalun tahaton käynnistyminen voi aiheuttaa onnettomuuden.
– Älä altista työpöytää liian suurelle kuormitukselle äläkä käytä pöytää istuimena, tikkaina tai telineenä. Työpöydän liiallinen kuormittaminen tai seisominen pöydän päällä voi johtaa pöydän painopisteen siirtymiseen ja siten pöydän kaatumiseen.
– Älä koskaan kajoa sahausalueelle poistaaksesi käsin irtonaisia sirpaleita, lastuja tai niiden kaltaisia materiaalin palasia liikkuvan sahanterän läheltä! Kätesi tai käsivartesi voi osua pyörivään työkaluun, mikä voi aiheuttaa vakavan tapaturman.
- Huolehdi siitä, että työlevy on aina tyhjä ennen sahauksen aloittamista.
– Älä yritä jarruttaa tai pysäyttää sahanterän pyörimistä moottorin sammuttamisen jälkeen painamalla terää sivulta. Sahanterä voi vaurioitua tai aiheuttaa takapotkun.
– Käytä työkaluja vain niiden varsinaiseen käyttötarkoitukseen. Sähkötyökalujen käyttö muihin kuin niille määriteltyihin käyttökohteisiin voi johtaa vaaratilanteisiin.
– Käytä vain moitteettomassa kunnossa olevia sahanteriä. Tylsät, vaurioituneet tai sopimattomat sahanterät voivat aiheuttaa takapotkun tai johtaa laitteen hallinnan menetykseen.
– Käytä vain alkuperäisiä wolfcraft-varaosia.
– Tue pöydän reunan ulkopuolelle ulottuvat tai kookkaat työkappaleet. Varmista, että pöytä ei menetä tasapainoaan työkappaleiden sivuttaisen kiinnityksen ja sivuttain kiinnitettyjen työkappaleiden työstön seurauksena. Pöydän reunan ulkopuolelle ulottuva työkappale voi johtaa painopisteen siirtymiseen ulospäin, mikä voi vaurioittaa työkappaletta ja aiheuttaa tapaturman vaaran pöydän kaatumisen vuoksi.
– Jos käytät työpöydällä katkaisu- tai jiirisahoja tai poraustelineitä, kiinnitä ne ruuvein.
- Asenna katkaisu- tai jiirisaha tai porausteline pöydälle vain, jos työlevy on säädetty 90°:n asentoon.
– Älä kiinnitä työpöytään käsipyörösahaa tai käytä työpöydällä katkaisutelinettä.
- Älä kiinnitä hauraita materiaaleja liian tiukkaan. Pirstaloitumisen vaara!
- Muista poistaa työkalujen pidikkeet ennen pöydän taittamista kokoon. Näin pidikkeet tai niihin sijoitetut työkalut eivät putoa tai vaurioita pöytää.
- Varo käsien jäämistä puristuksiin pöydän avaamisen ja kokoon taittamisen yhteydessä.

KÄYTTÖTARKOITUS

Käytä pöytää MASTER 750 ^ERGO seuraaviin tarkoituksiin:

• kiinnitys- ja työpöytänä työkappaleiden työstämiseen (esim. poraukseen, hiontaan jne.).
• työkappaleiden kiinnittämiseen pöytälevyjen väliin
• kookkaiden työkappaleiden kiinnittämiseen työpöytään lisäksi asennetuilla muovisilla kiinnitysleuoilla.
  — katkaisu- ja jiirisahojen sekä poraustelineiden kiinnitykseen. Tähän tarkoitukseen on käytettävä mukana toimitettuja kiinnitysruuveja. Noudata käytettävien koneiden valmistajien antamia ohjeita ja turvallisuusohjeita sekä työpöydän turvallisuusohjeita.

ENNAKOITAVISSA OLEVA VÄÄRINKÄYTTÖ

Muu kuin luvussa "Käyttötarkoitus" kuvattu käyttö katsotaan ennakoitavissa olevaksi väärinkäytöksi. Esimerkkejä tällaisesta käytöstä:

• tämän tuotteen tai siihen asennettujen työkalujen turvallisuusohjeiden noudattamatta jättäminen.
  — sellaisten koneiden asentaminen, joiden seurauksena työpöytään kohdistuu sivusuuntaisiapuristusvoimia.
  – käyttö työlavana tai istuimena.
• yli 125 kg:n kuormitus.
  — pitkän, toiselta puolelta pöydän reunan ulkopuolelle ulottuvan työkappaleen kiinnittäminen ilman tarkoituksenmukaista tukea, jolloin painopiste siirtyy ulospäin ja jolloin seurauksena voi olla työpöydän kaatuminen.

Valmistaja ei vastaa esine- ja henkilövahingoista, jotka johtuvat kohtuudella ennakoitavissa olevasta väärinkäytöstä ja käyttöohjeiden noudattamatta jättämisestä.

TUOTTEEN YLEISKUVA

TUOTTEEN KUVAUS

MASTER 750 ^ERGO on korkeussäätöinen kiinnitys- ja työpöytä. Se sopii käytettäväksi työpöytänä työkappaleiden työstämisen yhteydessä (esimerkiksi poraus, hionta jne.). Työpöydän pöytälevyjen väliin voi kiinnittää erilaisia työkappaleita. Suurten työkappaleiden kiinnittäminen on mahdollista käyttämällä lisäksi mukana toimitettuja muovisia kiinnitysleukoja. Työpöytä voidaan asettaa kuuteen eri korkeuteen välillä 725 - 950 mm. Pöytälevyn voi kallistaa mihin tahansa kulmaan välillä 0° - 60°. Pöydän suurin sallittu kuormitus on 125 kg. Työpöytään saa asentaa mukana toimitetuilla kiinnitysruuveilla katkaisu- ja jiirisahoja ja poraustelineitä, mikäli nämä täyttävät kohdassa "Tekniset tiedot" ilmoitetut vaatimukset.

TOIMITUKSEN SISÄLTÖ

Pura MASTER 750 ^FRCO pahvipakkauksesta ja tarkasta, että pakkaus sisältää kaikki kuvan esittämät osat (Kuva 1).

TEKNISET TIEDOT

Mitat koottuna (leveys x syvyys x korkeus):	680 x 585 x 725 - 950 mm
Mitat kokoon taitettuna (leveys x syvyys x korkeus):	680 x 190 x 970 mm
Pöydän yläosan kallistuskulma: 0° - 60°
Pöytälevyjen välinen kiinnitysalue: 130 mm
Muovisten kiinnitysleukojen välinen kiinnitysalue:	425 mm
Pitkien, lattian varassa seisovien kappaleiden kiinnitysalue (Kuva 9.2):	50 - 110 mm
Kiinnitysreikien halkaisija: 20,2 mm
Kantavuus: 125 kg
Paino: 13,2 kg

ASENNUS

ASENNUSTYÖKALUT

Tarvitset seuraavia asennustyökaluja (eivät sisälly toimitukseen):

Kuusiokoloavain:

koko 4

Ruvimeisseli:

PZ 3

Ruuviavain:

koko 10

ASENNUS

VARO

Sormien ja käsien ruhjoutumisen vaara asennuksen yhteydessä

Liikkuvien osien asennuksen yhteydessä voi syntyä leikkaavia liikkeitä varsinkin silloin, kun osien kiinnittämiseen tarkoitettuja kahvaruuveja ei ole vielä asennettu.

Kiinnitä asennuksen aikana huomiota käsiisi ja valitsemiisi tarttumiskohtiin. Ota tarvittaessa toinen henkilö avuksesi.

Aseta pöydän alaosa tasaiselle ja puhtaalle alustalle. Varmista, että molemmat epäkeskovivut on painettu pöydän jalkoja vasten, jotta voit kiinnittää teleskooppivetimen (Kuva 2.1).

Taita jalkaosa vasteeseen asti auki (Kuva 2.2) ja sijoita pöydän yläosa alaosan päälle. Varmista, että vasemman ja oikean poikkitangon kummatkin pultit asettuvat niille tarkoitettuihin uriin jalustan teleskooppivetimissä (Kuva 2.3). Asenna ruuviliitokset (mutteri, aluslevy, laakeriholkki ja ruuvi) vain niin kireälle, että pöydän yläosaa voi vielä kallistaa (Kuva 2.4). Asenna tämän jälkeen kahvaruuvit, ruuvit ja aluslevy. Kiinnitä huomio aluslevyn kaiverruksen oikeaan asentoon. Kiristä molemmat kahvaruuvit asennuksen jälkeen (Kuva 2.5).

Asenna lopuksi kahvat kumpaankin käsikampeen vastaavilla ruuveilla ja aluslevyillä (Kuva 2.6).

KÄYTTÖ

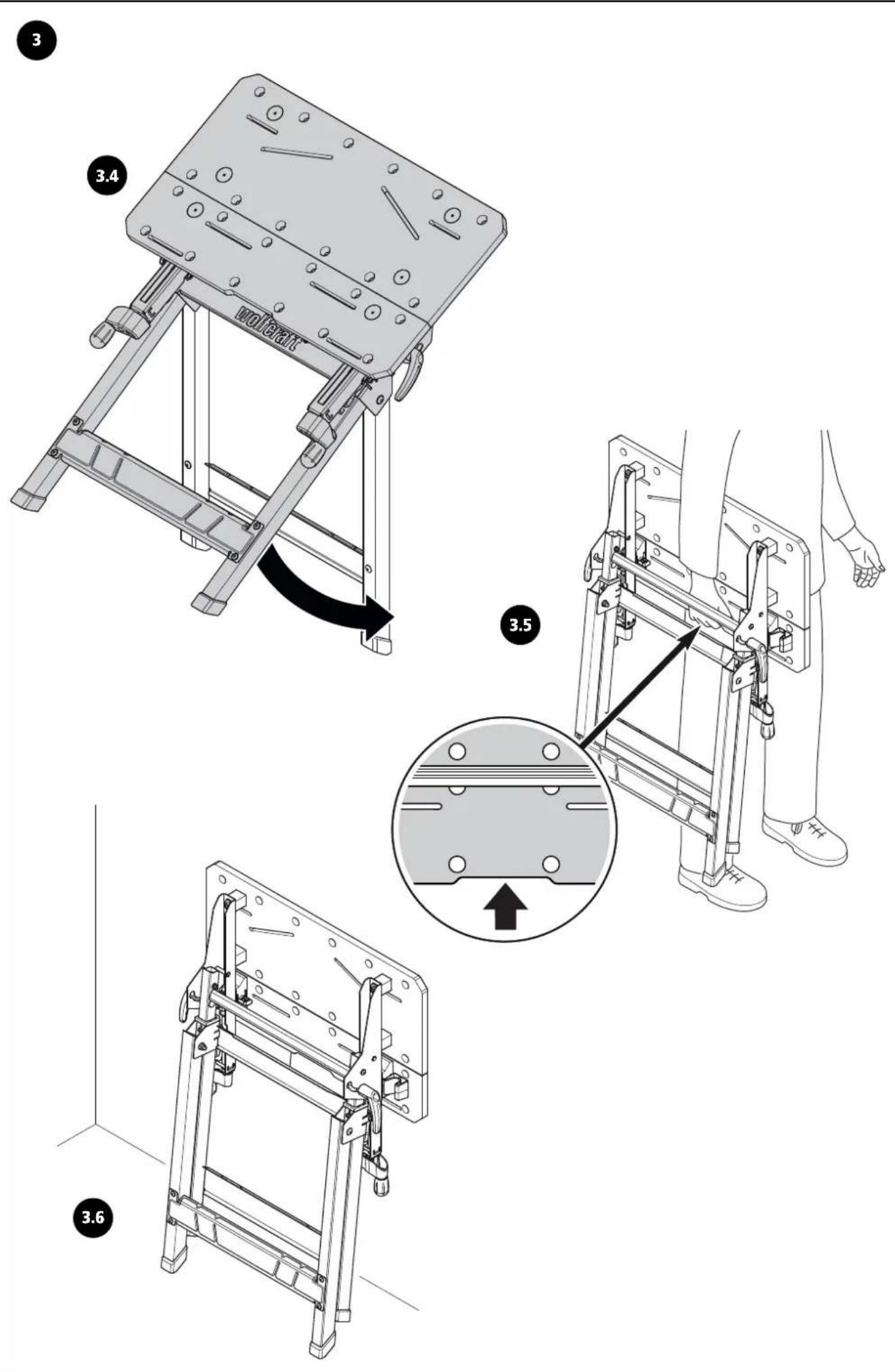

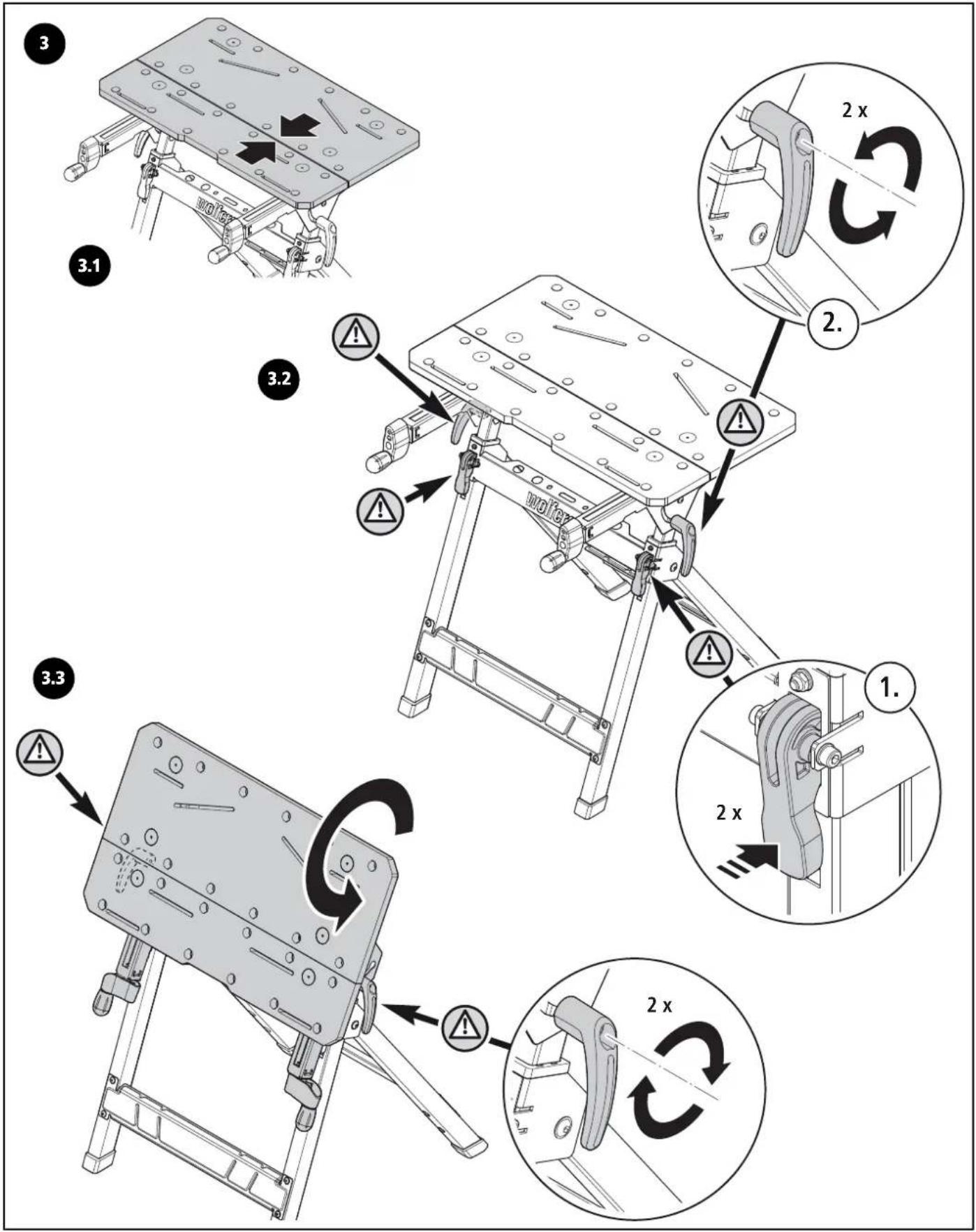

PÖYDÄN TAITTAMINEN KOKOON

Taita pöytä kokoon seuraavasti:

Tarkasta korkeuden säätö ja aseta pöytä tarvittaessa alimpaan asentoon. Tarkasta myös korkeuden säädön lukitus tarkastamalla, että molemmat epäkeskovivut ovat pöydän jalkoja vasten. Sulje ensin lyöpöydän kiinnilysleuat (Kuva 3.1). Avaa kummatkin kahvaruuvit poikkitangon vasemmalta ja oikealta puolelta ja kallista pöydän yläosa vasteeseen asli (Kuva 3.2 - Kuva 3.3). Kiinnitä pöydän yläosa kiristämällä molemmat kahvaruuvit. Kallista pöytää hieman takimmaisten jalkojen varaan ja taita etummainen jalkaosa vasteeseen asti sisään (Kuva 3.4). Pöytää voi kantaa yhdellä kädellä pöytälevyn keskellä olevasta syvennyksestä (Kuva 3.5). Säilytä pöytää nojallaan seinää vasten siten, että pöytä ei voi kaatua (Kuva 3.6).

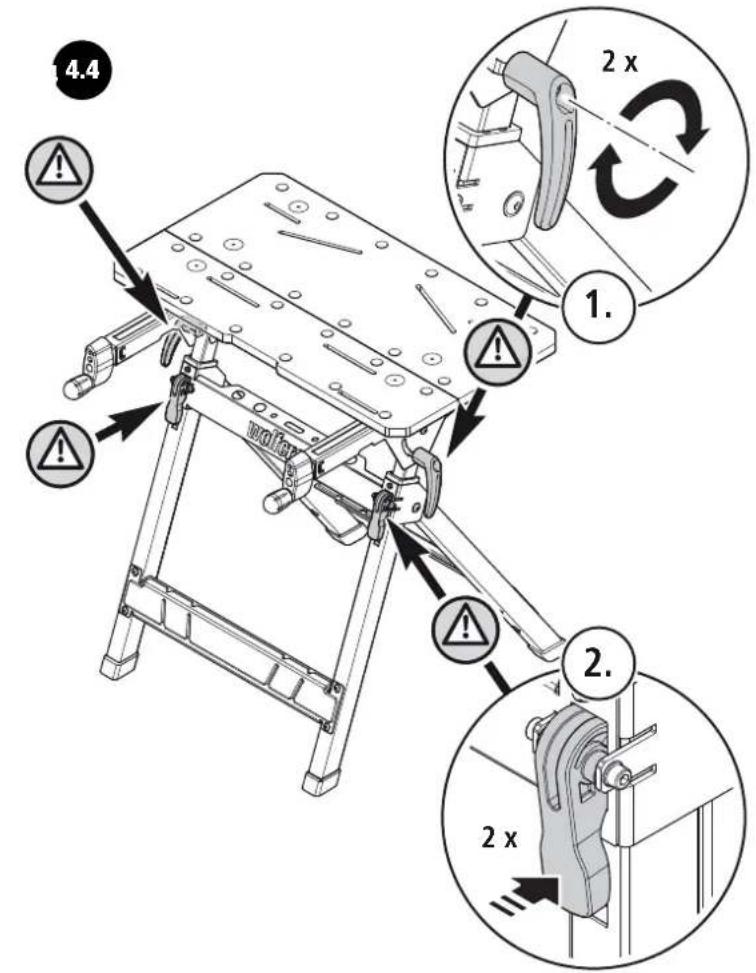

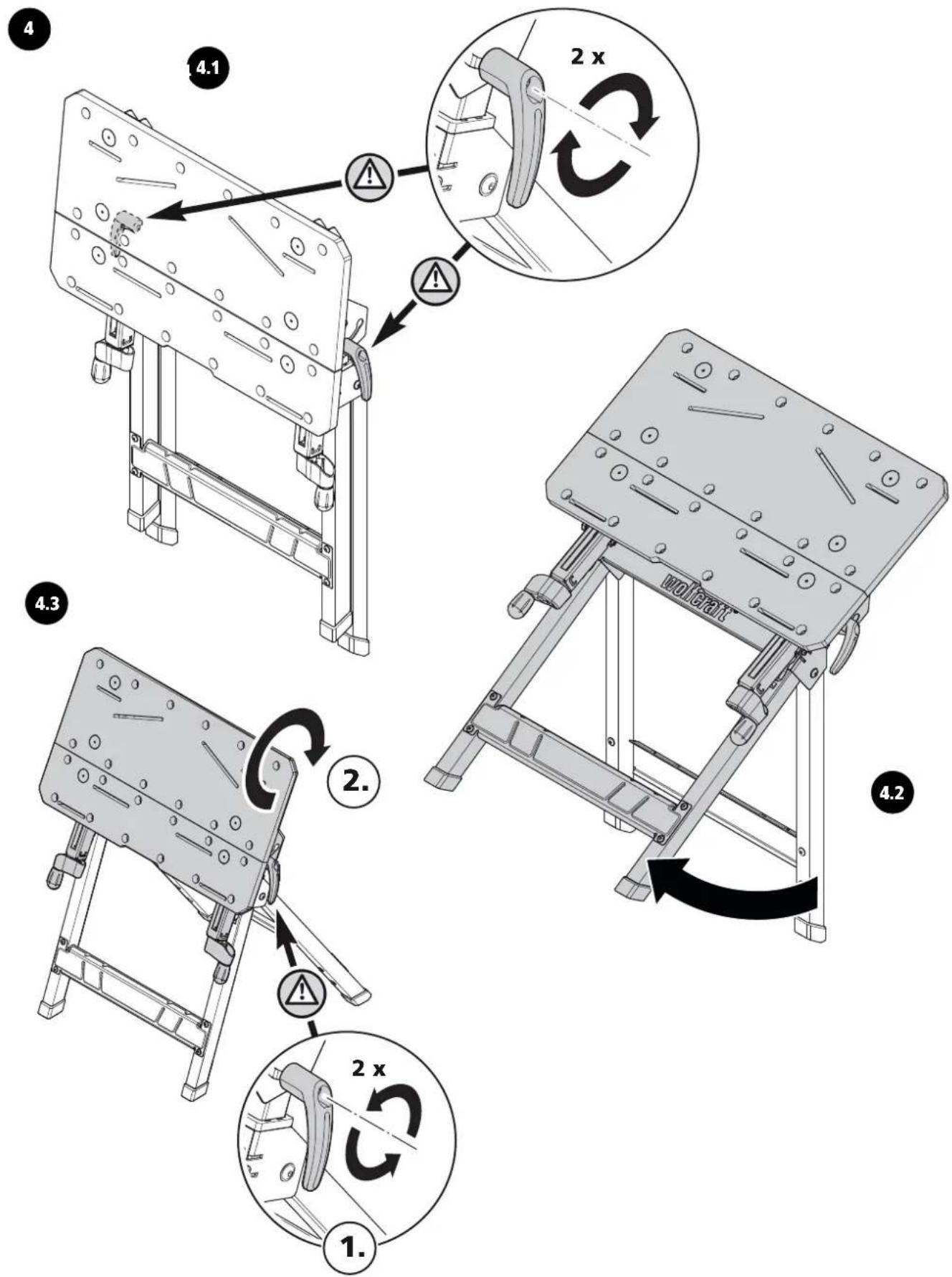

PÖYDÄN AVAAMINEN

VARO

Työpöydän hallitsemattomista liikkeistä aiheutuva tapaturman vaara

Jos työpöydän jalkoja ei ole avattu kokonaan, pöytä voi liikkua hallitsemattomasti työskentelyn aikana.

Varmista ennen jokaista työskentelykertaa, että jalat on taitettu täysin auki ja että työpöytä seisoo tukevasti.

Avaa pöytä seuraavasti:

Varmista korkeussäädön lukitus tarkastamalla, että molemmat epäkeskovivut ovat pöydän jalkoja vasten. Varmista myös, että molemmat pöydän yläosan kallistamiseen tarkoitetut kahvaruuvit ovat kireällä (Kuva 4.1). Taita jalkaosa vasteeseen asti auki (Kuva 4.2). Avaa kummatkin kahvaruuvit poikkitangon vasemmalla ja oikealta puolelta ja kallista pöydän yläosa vaakasuoraan asentoon (Kuva 4.3). Lukitse pöydän yläosa paikalleen kiristämällä molemmat kahvaruuvit. Varmista lopuksi, että pöytä seisoo tukevasti paikallaan (Kuva 4.4).

PÖYDÄN KORKEUDEN SÄÄTÄMINEN

VARO

Työpöydän hallitsemattomista liikkeistä aiheutuva tapaturman vaara

Jos työpöydän epäkeskovivut eivät ole pöydän jalkoja vasten, pöydän yläosa voi laskeutua käytön aikana.

Varmista aina ennen työskentelyn aloittamista ja aina työkorkeuden säätämisen jälkeen, että molemmat epäkeskovivut ovat pöydän jalkoja vasten. Näin pöydän yläosa on lukittunut turvallisesti paikalleen.

Voit asettaa pöydän kuuteen eri työkorkeuteen välillä 725 – 950 mm. Menettele tällöin seuraavasti:

Varmista, että kummatkin kahvaruuvit ovat kireällä. Avaa molemmat epäkeskovivut nuolen suuntaisesti (Kuva 5.1). Vedä pöydän yläosaa hieman itseesi päin, kunnes asennon lukitusmekanismit vapauttavat pöydän yläosan liikkeen. Pöydän yläosan voi nyt asetlaa haluttuun korkeuteen (Kuva 5.2 - Kuva 5.3). Varmista, että pöydän yläosa lukittuu johonkin kuudesta asennon lukitusmekanismista. Sulje tämän jälkeen molemmat epäkeskovivut painamalla ne pöydän jalkoja vasten, jotta pöydän yläosa lukittuu paikalleen (Kuva 5.4 - Kuva 5.5).

PÖYTÄLEVYN KALLISTAMINEN

! VARO

Työkappaleen tai työkalun putoamisesta aiheutuva tapaturman vaara

Työpöytään asennetut laitteet, työkalut ja työkappaleet tulee irrottaa pöydästä ennen pöytälevyn kallistamista.

VARO

Työpöydän hallitsemattomista liikkeistä aiheutuva tapaturman vaara

Jos työpöydän kahvaruuveja ei ole kiristetty, pöydän yläosa voi kääntyä työskentelyn aikana.

Varmista aina ennen työskentelyn aloittamista ja aina työskentelykulman säätämisen jälkeen, että molemmat kahvaruuvit on kiristetty siten, että pöydän yläosa ei voi kääntyä.

Pöytälevyä voi kallistaa välillä 0° - 60°. Menettele seuraavasti:

Varmista, että molemmat korkeuden säätämiseen tarkoitetut epäkeskovivut ovat tiiviisti jalkoja vasten, jotta pöydän korkeus ei voi muuttua vahingossa. Avaa kummatkin kahvaruuvit poikkitangon vasemmalta ja oikealta puolelta ja kallista pöytä haluamaasi asentoon (Kuva 6.1 - Kuva 6.3). Kiinnitä pöydän yläosa kiristämällä molemmat kahvaruuvit (Kuva 6.2).

KÄYTTÖTOIMINNOT

! VARO

Työpöydän hallitsemattomista liikkeistä aiheutuva tapaturman vaara

Jos kumpaakin epäkeskovipua ei ole painettu tiukasti pöydän jalkoja vasten tai jos kalistuskulman säätöön tarkoitetut kahvaruuvit eivät ole kireällä, pöytä voi liikkua hallitsemattomasti työskentelyn aikana.

Varmista aina ennen työskentelyn aloittamista, että molemmat kahvaruuvit ovat kiinnitetty tiukasti ja että molemmat epäkeskovivut ovat tiiviisti pöydän jalkoja vasten. Näin pöydän yläosa on lukittunut turvallisesti paikalleen.

ETUMMAISEN PÖYTÄLEVYN PIKASÄÄTÖMEKANISMI

OHJE

Jos karat ovat jännittyneitä, poista jännitys ja käytä pikasäätömekanismia vasta sen jälkeen.

Vedä pikasäätömekanismin kumpaakin vipua ulospäin ja pidä niitä lässä asennossa. Siirrä etummainen pöytälevy haluamaasi asentoon. Irrota ote pikasäätömekanismin vivuista ja kiinnitä työkappale tiukasti paikalleen kummallakin käsikammella (Kuva 7.1).

! VARO

Työkappaleen irtoamisesta aiheutuva tapaturman vaara

Työkappaletta ei voi kiinnittää siirtämällä pöytälevyä pikasäätömekanismin avulla.

Kiinnitä työkappale aina kiristämällä molemmat käsikammet.

TYÖKAPPALEIDEN KIINNITYS

Toimitukseen sisältyvien muovisten kiinnitysleukojen ansiosta käytettävissäsi on monia mahdollisuksia työkappaleiden kiinnitykseen ja sijoitteluun. Neljä lisäaluskärkeä voidaan asettaa kuvan esittämällä tavalla kiinnitysleukoihin ja kiinnittää kiertämällä kärkiä sivusuuntaan (Kuva 7.2).

Kiinnitä työkappale asettamalla tarvittaessa kiinnitysleuat työpöydän pöytälevyihin ja sijoittamalla työkappale joko pöytälevyjen tai kiinnitysleukojen väliin. Kiinnitä työkappale kiertämällä molempia kampia myötäpäivään. Irrota työkappale kiertämällä molempia kampia vastapäivään.

LAITTEIDEN ASENNUS

VARO

Laitteen putoamisesta aiheutuva tapaturman vaara

Pöytälevyn on oltava vaakasuorassa ja molempien kahvaruuvien on oltava tiukasti kiinni ennen laitteiden asennusta. Pöytään ei saa asentaa laitteita, kun pöytälevy on kallellaan.

VAROITUS

Laitteen puutteellisesta asennuksesta aiheutuva tapaturman vaara

Varmista ennen laitteiden käyttöönottoa, että kaikki neljä ruuvia laitteen ja pöydän välillä on kirstetty tiukasti.

Voit asentaa pöytään toimitukseen sisältyvillä kiinnitysruuveilla katkaisu- ja jiirisahan tai poraustelineen.

KATKAISU- JA JIIRISAHAN ASENNUS

Aseta katkaisu- tai jiirisaha pöydän keskelle siten, että asennusreiät ovat kummankin pöytälevyn pitkien reikien yläpuolella. Etummaista pöytälevyä voi vetää tarvittaessa sisään- ja ulospäin, kunnes pitkät reiät ovat asennusreikien alla. Asenna tämän jälkeen katkaisu- ja jiirisaha työntämällä neljä ruuvia ja neljä pientä aluslevyä yläpuolelta asennusreikien ja pöytälevyjen läpi ja kiristämällä ruuvit alapuolelle asetettavien aluslevyjen ja mutterien avulla (Kuva 8.1). Varmista myös, että katkaisu- ja jiirisaha on asennettu keskelle pöytää, jotta sahan painopiste on pöydän keskellä. Näin pöytä ei voi kaatua.

Vaihtoehtoinen asennustapa

Mikäli asennukseen käytetään karojen yläpuolisia pitkiä reikiä, ruuvit on työnnettävä paikoilleen alapuolelta (Kuva 8.2).

WOLFCRAFT-PORAUSTELINEEN 3406 ^000 TAI 5027 ^000 ASENNUS

Aseta porausteline pöydän keskelle niin, että sen asennusreiät ovat molempien pöytälevyjen pitkien reikien päällä. Etummaista pöytälevyä voi vetää tarvittaessa sisään- ja ulospäin, kunnes pitkät reiät ja etummaiset asennusreiät ovat kohdakkain. Työnnä neljä ruuvia ja neljä suurta aluslevyä yläpuolelta asennusreikien läpi ja kiristä ruuvit pöytälevyn alapuolelle asennettavien aluslevyjen ja mutterien avulla (Kuva 8.3).

HUOLTO JA PUHDISTUS

— Puhdista kiinnitys- ja työpöytä jokaisen työskentelykerran jälkeen kuivalla liinalla.
- Älä missään tapauksessa käytä voimakkaita ja/tai hankaavia puhdistusaineita tai liuotlimia.

PURKAMINEN JA HÄVITTÄMINEN

Hävitä pakkausmateriaali aina ympäristöystävällisesti. Noudata paikallisia jätehuolto-ohjeita myös MASTER 750 ^LRCO -pöydän hävittämisen yhteydessä.

TAKUUEHDOT

Hyvä kotinikkari! Olet hankkinut korkealaatuisen wolfcraft-tuotteen, josta tulee olemaan sinulle paljon iloa. Tuotteemme ovat teknisesti huipputasoa ja huolellisen kehitystyön tulos. Kaikki tuotteemme on myös testattu huolellisesti ennen markkinoille tuontia. Sarjatuotannon korkeat laatuvaatimukset varmistetaan jatkuvalla seurannalla ja säännöllisellä testauksella. Vankka tekninen kehitys ja luotettava laadunvalvonta antavat sinulle varmuuden siitä, että teit oikean ostopäätöksen. Valmistaja myöntää ostamallesi Wolfcraft-tuotteelle 10 vuoden takuun ostopäivästä lukien. Tämä takuu koskee ainoastaan kotikäyttöä. Takuu kattaa vain itse kaupan kohteessa esiintyvät materiaali- ja valmistusvirheistä johtuvat vauriot. Takuu ei kata vikoja tai vaurioita, jotka johtuvat väärästä käytöstä tai huollon puutteesta. Takuun piiriin eivät myöskään kuulu normaali kuluminen

eivätkä viat ja vauriot, jotka olivat asiakkaan tiedossa kaupan solmimisen yhteydessä. Takuuvaatimuksia voidaan esittää ainoastaan esittämällä kuitti ja/tai ostotodistus. Wolfcraftin myöntämä takuu ei rajoita asiakkaan kuluttajansuojaa (jälkitoimitus, kaupan purkaminen tai hinnanalennus, vahingon- tai kulukorvaus).

Takuun perusteella esitettävät vaatimukset on lähetettävä osoitteeseen:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Germany
