Tuotetyyppi	Monitoimityöpöytä (sahaus, jyrsintä, työpöytä)
Merkki	Wolfcraft
Malli	6906000 (MASTER cut 1500)
Mitat (koottuna)	780 x 520 x 863 mm (P x L x K)
Mitat (taitettuna)	1335 x 520 x 260 mm
Työpinta-ala	780 x 500 mm
Paino	17 kg
Sallittu kuorma	200 kg
Suurin sahauskorkeus (pyörösaha)	60 mm (terällä ≤200 mm)
Suurin sahausleveys (rinnakkaisohjaimella)	375 mm
Kiristysreikien halkaisija	20 mm
Työkalun sähkönsyöttö	230 V / 50 Hz, enimmäisteho 2760 W (sisäänrakennetun turvakytkimen kautta)
Päätoiminnot	Kiinteä pyörösaha (terä ≤200 mm), lehtisaha, jyrsintäpöytä (lisävarusteella ref. 6901000), työpöytä ruuvipenkki- ja puristinliitoksilla
Mukana toimitettavat varusteet	Ruuvipenkki, kulmaohjain (0-65°), rinnakkaisohjain, suojakupu imulla, turvakytkin, korkeussäädettävä konetuki, työntötanko, 4 puristinta, Allen-avain
Valinnaiset lisävarusteet	Lisähalkaisukiila (ref. 6903000 terälle ≤160 mm, ref. 6904000 terälle ≤200 mm), rinnakkaisjyrsinohjain (ref. 6901000), rullapöytä (ref. 6119973)
Huolto ja puhdistus	Puhdista käytön jälkeen, tarkista ruuvien kireys säännöllisesti, älä käytä ulkona sateessa
Turvallisuus	Suojakupu, turvakytkin, kulma- ja rinnakkaisohjain, lukituspidike, halkaisukiila pakollinen pyörösahalle
Materiaalit	Alumiini (työtaso), teräs (rakenne)
Takuu	10 vuotta (laskun esittämällä)
Standardit	CE, DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Usein kysytyt kysymykset - 6906000 WOLFCRAFT

Miten pyörösaha asennetaan MASTER cut 1500 -työpöytään?

Avaa konepöytä kääntämällä sitä (kuva 16). Aseta saha sahausuran keskelle, kohdista se yhdensuuntaisesti uran kanssa ja kiinnitä se sivutukien ja puristinten avulla. Varmista, että terä työntyy alle 20 mm uran etureunan yläpuolelle. Sulje konepöytä ja työnnä Allen-avain lukitaksesi (kuva 17).

Mikä on työpöydän enimmäiskuormitus?

Sallittu kuorma on 200 kg tasaisesti työpinta-alalle jakautuneena. Älä käytä tikkaina tai telineenä.

Miten pöytä taitetaan ja avataan kuljetusta varten?

Taitettaessa löysää kaksi lukitusvipua, irrota ne ja kallista pöytää eteenpäin (pyörät helpottavat kuljetusta). Avattaessa pidä pöytää, aseta jalka vaimenninpalan päälle ja kallista taaksepäin, kunnes se napsahtaa paikalleen. Työnnä vivut takaisin ja kiristä siipiruuvit.

Voinko käyttää jyrsintä tällä työpöydällä?

Kyllä, mutta vain valinnaisen rinnakkaisjyrsinohjaimen (ref. 6901000) kanssa. Käytä vain 230 V jyrsimiä, joiden teho ≤1800 W, ja jyrsinteriä, joiden halkaisija ≤27 mm. Käytä mahdollisimman pientä tukirengasta.

Minkälaiset pyörösahat ovat yhteensopivia?

Käsikäyttöiset pyörösahat, joissa on halkaisukiila, terän halkaisija ≤200 mm ja sahaussyvyys ≤70 mm. Pohjalevyn on vastattava ilmoitettuja mittoja (kuva 18). Käytä yksinomaan hyväkuntoisia teriä.

Miten konepöydän korkeus säädetään?

Löysää kuusi vastamutteria konepöydän alla, säädä korkeus kuudella säätöruuvilla, jotta konepöytä on tasan työpinnan kanssa. Kiristä kaikki vastamutterit ennen käyttöä.

Mihin turvakytkintä käytetään?

Turvakytkimen avulla sähkötyökalu voidaan kytkeä ja käyttää turvallisesti. Se on varustettu lämpösuojakytkimellä (paina ylikuormituksen jälkeen). Käytä aina lukituspidikettä pitääksesi kytkimen päällä-asennossa.

Miten kulmaohjainta käytetään vinoleikkauksissa?

Löysää ohjaimen ruuvi, aseta haluttu kulma (0–65°) ja kiristä. Aseta työkappale ohjainta vasten ja työnnä sitä kohti terää. Ohjain ohjaa työkappaletta ohjausurassa ja nostaa suojakupua.

Mistä löydän varaosia tai lisävarusteita?

Lisävarusteet, kuten halkaisukiilat (ref. 6903000, 6904000) tai jyrsinohjain (ref. 6901000), ovat saatavissa Wolfcraft-jälleenmyyjältä. Varaosia varten ota yhteyttä Wolfcraftin asiakaspalveluun (sähköposti: [e-mail]).

Mitä materiaaleja voin työstää tällä työpöydällä?

Työstö on rajoitettu puuhun ja helposti lastuaviin muoveihin. Poikkeus: lehtisahalla, jossa on sopiva terä, voit työstää pehmeitä metalleja, kuten alumiinia.

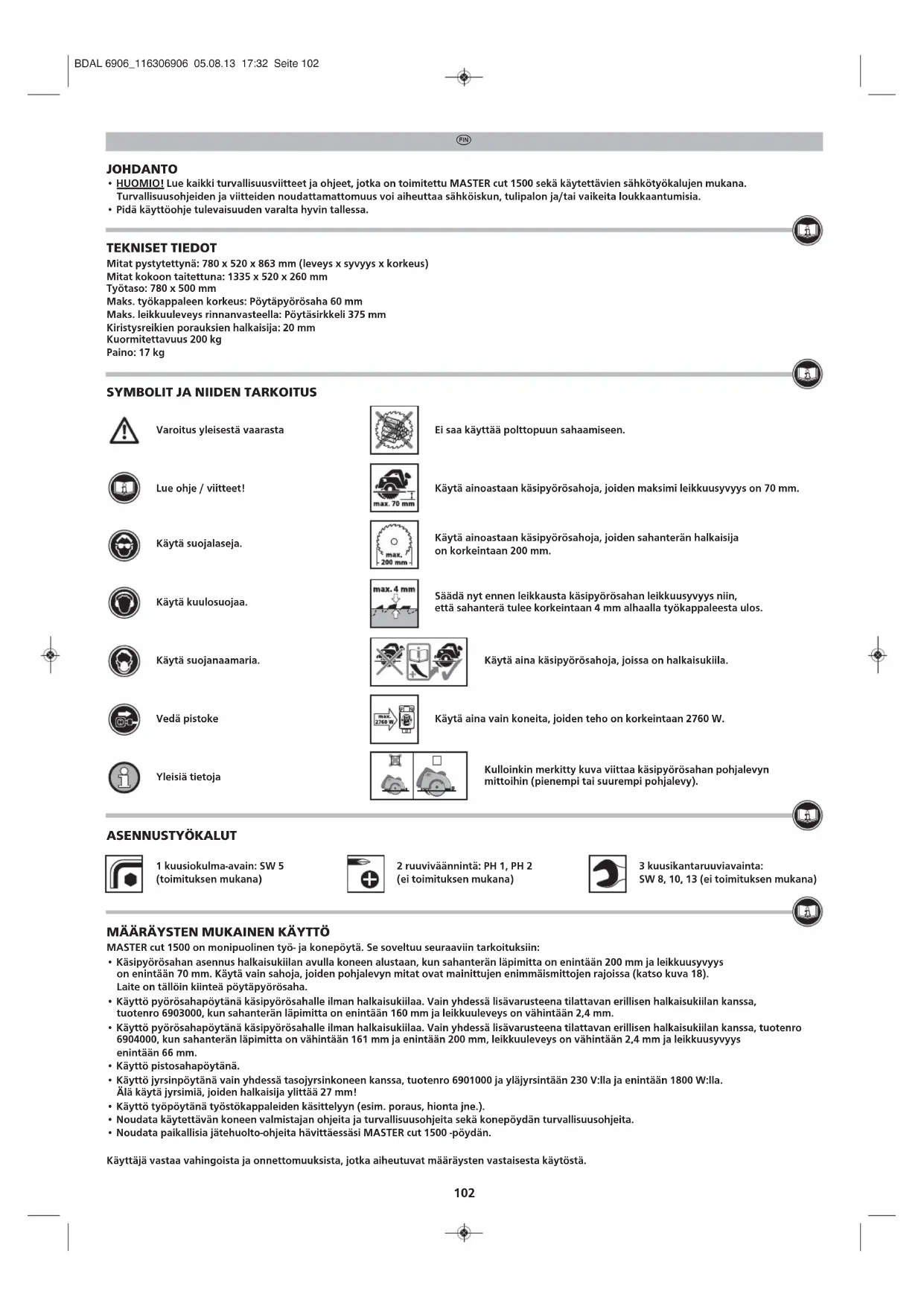

KÄYTTÖOHJE 6906000 WOLFCRAFT

HUOMIO! Lue kaikki turvallisuusviitteet ja oht, jotka on toimitettu MASTER cut 1500 sek kaytettavien sahkotyokalujen mukana.
Turvallisuusohjeiden ja viitteiden noudattamattomuus voi aiheutta sahkoiskun, tulipalon ja/tai vakeita loukkaantumisia.
- Pida kayttoohje tuleaisuuden varalta hyvin tallessa.

TEKNISET TIEDOT

Mitat pystytetytna: 780 x 520 x 863 mm (leveys x syvyys x korkeus)

Mitat kokoon taitettuna: 1335× 520× 260mm

Tyotaso: 780× 500mm

Maks. tyokappaleen korkeus: Poytpyorosaha 60 mm

Maks. leikkuuleveys rinnanvasteella: Poytasirkkeli 375 mm

Kiristysreikien porauksien halkaisija: 20 mm

Kuormitettavuus 200kg

Paino:17 kg

SYMBOLT JA NIIDEN TARKOITUS

Varoitus yleisesta vaarasta

Ei saa kayttä polttopuun sahaamiseen.

Lue ohje / viitteet!

Käytä ainoastaan käsipyörösohoja, joiden maksimi leikkuusvyyss on 70 mm.

Käytä suojalaseja.

Käytä ainoastaan käsipyörösahoja, joiden sahanterän halkaisija on korkeintaan 200 mm.

Käytä kuulosuojaa.

Säädä nyt ennen leikkausta käsipyörösahan leikkuusvyyi niin,
ettā sahanterä tulee korkeintaan 4 mm alhaalla tyokappaleesta ulos.

Käytä suojanaamaria.

Käytä aina käsipyörösahoja, joissa on halkaisukiila.

Vedä pistoke

Käytä aina vain koneita, joiden teho on korkeintaan 2760 W.

Yleisiä tietoja

Kulloinkin merkitty kuva viittaa käsipyörösahan pohjaleyn mittoihin (pienempi tai suurempi pohjalevy).

ASENNUSTYÖKALUT

1 kuusiokulma-avain: SW 5 (toimituksen mukana)

2 ruuvivänninta: PH 1, PH 2 (ei toimituksen mukana)

3 kuusikantaruuviavainta: SW 8,10,13 (ei toimituksen mukana)

MAÄRÄYSTEN MUKAINEN KÄYTTO

MASTER cut 1500 on monipuolin tyo- ja konepoyta. Se soveltu seuraaviin tarkoituksiin:

Kasipyorosahan asennus halkaisukiilan avulla koneen alustaan, kun sahanteran lapimitta on enintaan 200 mm ja leikkuusvyys
on enintaan 70 mm. Kayta vain sahoja, joiden pohjaleyn mitat ovat mainittuken enimmaismittojen rajoissa (katso kuva 18).
Laite on talloin kiintea poytpayorosaha.
Kaytto pyorosahapoytan kasiypyorosahalle ilman halkaisukilaa. Vain yhdessi lasavarusteena tilattavan erillisen halkaisukilan kanssa, tuotenro 6903000, kun sahanteran lapinitta on enintaan 160 mm ja leikkuuleveys on vahintaan 2,4 mm.
Käytto pyrosohapoytana kaskiyorosahalle ilman halkisukilla. Vain yhdessa lissavarusteena tilattavan erillisen halkisukilan kanssa, tuotenro 6904000, kun sahanterän lapimitta on vahintaan 161 mm ja enintaan 200 mm, leikkuuleveys on vahintaan 2,4 mm ja leikkuusvyys enintaan 66 mm.
- Kaytö pistosahapöytäna.
Kaytto jyrsinpoytanain yhdessa tasojyrsinkoneen kanssa, tuotenro 6901000 ja ylajyrsintaan 230 V:lla ja enintaan 1800 W:lla.
Alä kayta jyrsimiä, joiden halkaisija ylittaa 27 mm!
- Kayttö työpytanä työstkappaleiden käsittelyyn (esim. poraus, hionta jne.).
Noudata kaytettavan koneen valmistajan ohjeita ja turvallisuohjeita sekkonepoydan turvallisuohjeita.
Noudata paikallsia jatehuolto-ohjeita havittaaessasi MASTERcut 1500-poydan.

Käytä ja vostua vahingoista ja onnettouuksista, jotka aiheutuvat märäysten vastaisesta käytösta.

FIN

YLEISET TURVALLISUUSVIITTEET

• Pida työpaikkasi puhtaana ja hyvin valaistuna, Epäjärestys ja huono valaistus voivat johtaa tapaturmiin.
• Älä työskentele sahkötyokaluilla räjähdyssaarallisella alueella, jolla on syttyvia nesteita, kausuja tai helposti syttyviä polyja, Sähkötyokalut kehittavat kipinointia, joka voi sytyttä polyn ja kaasut helposti.
  Sahkotyokaluilla tyoskennellesa lapset ja muut asiattomat henkilot on pidettava etaalltyopakalta. Tyonton hairitseminen voi aiheuttaa sen,
  etta menetat laiteen hallinnan.
  Sahkotyokalun pistokteen on sovittava pistorasiaan. Pistoketta ei saa muuttaa mitenkann. Alä kayta minkänlaisia adaptereja yhdesssuojamaodoitetun sahkotyokalun kanssa. Muuttamattomat pistokkee ja sopivat pistorasiat vahentavat riska saada sahkoisku.
• Älä pidä sahkötyokalua sateessa tai marssä paikassa. Veden pääsy laitteeseen kohottaa riskä saada sahköisku.
  Jos tyoskeleit sahkiyokalulla ulkona, kayta silin jatkokaapeleita, jotka on myos tarkoitettu ulkokaytto. Ulkokayttoon tarkoitettua kaepelia kaytetaessa on myos sahkoiskun saamisen risikipienempi.
  Mikali saada saada sahkoisku.
• Ole varuillasi, toimi tarkkaavaisesti, ja käytä sahkötyokalua järevästi. Äla käytä sahkötyokalua silloin, kun olet vasynt, huimeessa, nauttinut alkoholia tai laikkeita. Pieni huomaamaton hetki sahkötyokalun käytössä voi aiheuttaa vaikeita loukkaantumisia.
  Kayta aina sopivia suojavarusteita: Kuulosuojaa, suolaseja, naamaria polyisissä toissä, suojakaseitä karkeita materiaaleja tyostaesjtyokalujen vaildossa.
• Poista kaikki saatotarvikkeet tai ruviavaimet ennen kuin kaynnistat sahkotyokalun. Tyokalu tai ruviavain, joka voi olla tyokalun sisallä, voi aiheuttaa loukkaantumisia.
  Kayta sopia tyovaatteita. Ala kayta loysiva vatteita ja koruja. Pidhiukset, vaatteet ja kaseineet etaall pyorivista osista. Lysat vaatteet, korut tai pitkhat hikuset voivat tartua kiinn likkuvin osin.
  Käytä suojakupua aina imurilla.
• Alä käytä konetta. jonka kosketin on rikkö, Sähkötyokalu, joka ei käynisty tai sammu, on vaarallinen ja se tätyk korjata.
  Pida sahktovkalut pois lasten ulottuvilta. Ala anna konetta henkilolille, lotka eivat tunne sita tai eivat ole lukeneet naita oheita. Sahkotyokalut ovat vaarallisia henkilolle, joila e i ole kokemusta koneen kayttoon.
  Tarkasta laitteiden ja tyokalujen kunto ja toiminnot ennen toiden aloittamista. Ala koskaan tyoskentele vialisella laitteella tai kayta tyssa aeraa
• Anna vain ammatthienkilostón korjata sahkötyokalu ja silloin on käytettävain alkuperäisià varaosia. Niin on varmaa, etta sahkötyokalu on turvallinen.
  Vedä pistoke irti pistorasiasta ja/tai akkulohko sähkötyokaluista, ennen kuin aloitat tehdä laitteeseen asetuksia tai aiot vaihtaa lisātarvikkeita. Sähkötyokalujen tohaton kaynnistys voi aiheuttaa tapaturmia.
  Pystyä poyta oikein ennen kuin asennat sahkolaitteen sille. Oikein suoritettu pystytys on tärkea, jotta poyta ei romahda kokoon.
• Kiinnita sahkiyokalu ennen kayttoonottoa kunnolla alustaan. Tyokalun likkuminen konealustalla voi johtaa sihen, etta menetat koneen hallinnan.
• Aseta konepoyta tukevalle, tasaiselle ja vaakasuoralle alustalle, Jos konepoyta paaee likkumaan tai keikkumaan, ei sahkotyokalua tai tyokappaletta voi silloin enaohjata turvalliseti ja varmasti.
• Alä ylikuormita pöytä, alä myoskän käytä sitä tikkaina tai telineenä. Ylikuormitus tai koneen paälla seisominen voi aiheuttaa sen, etta pöydān painopiste siirtyy ylos ja pöytä kaatuu.
• Älä työsta muita materiaialeja kuin puuta tai helposti lastuavaa muovia. Poikkeus: Vain pistosahalla ja sopivalla teräa saa työsta helposti kaseteltävaä metalalleja (esim. alumiinia).
• Irtonaisia siruja, lastuja tai muuta irtoavaa materiaialia ei saa poistaa kasin kaynnissä olevan koneen laheltä!
  Kaytetyen koneiden on taytettava DIN EN 60745-1 normit. Laitteissa tayty olla valmistusvuodesta 1995 alkaen CE-merkinta.
• Alā sahaa "kāsivaraisesti", eli ala ohjaa tyokappaletta vain kasin, vaan käytäina rinnakkaisvastetta tai kulmavastetta.
  Kun laite on kytketty pois pälä, ei sahateraa saa jarruttaa painamalla sitä sivulta!
  Kayta konetta vain märäystemmukaisesti.
  Kayta vain kunnossa olevia teria; teran koko ja mitat pitaa olla tarkoin sopivat halkaisukilaan..
  Tarkasta saannollisesti, etta kaikki ruuvit on kristetty kunnolla!
• Älä käytä pöytä asiattomasti tai vieraseen käyttoön!
  Kaikki tarpeettomat esineet on poistettava poydltä.
  Ei saa kayttä polttopun sahaamiseen.
• Alä käytä pöytä pyörópuun sahaamiseen.
  Kaytossa olevien sahktoyokalujen kytkenta virtaan suoritetaan vain suojakatkaisijasta.
  Kayta laitteen koskettimen psvyvään kiinitykseen,AN"asennossa vain liitteena olevaa kytkentapinnettä.
  Käytäina tyontokappaletta kapeita tyokappaleita tyostäessä.
  Kun tyontokeppia ei kayteta, ripusta se kepin sailytstvar tarten tarkoitettuun pidikkeeseen (kuva 8).
  Varmista, etta molemmat poydanjalkojen kiinnykseen tarkoitetut kantyvat pidikkeet ovat kiinn siuosien aukoissa ja ett akehvaruuvit on kiristetty hyvin (kuva 15.3).
• Varmista ennen käyttoönnottoa, etta käsipyörösaha, yläjyrsin tai pistosa on kiinnitety märäysten mukaisesti konekilpeen, konekilpi on naksahtanut kiinni konepöydän aukkoon ja etta kuusiokoloavain on asetetu paikalleen lisäkiinitykseksi (kuva 17.3).
• Alä käytä sahapöytäulkona sateella.
• Huomioi tyokappaleen sallut enimmäismitat (katso tekniset tiedot).

TURVALLISUUSVIITEITÄ PYÖRÄSAHAN KÄYTÖLLE

Noudata naiden konetta koskevien turvallususviitteiden ohella myos valttamatta kaytossa olevalle kasipyorosahalle annettuja turvallususviitteita.
Kayta vain sellaisia kasiyporsoahoja, jotka on varustetu halkaisukiillala, sahan halkaisijan ollessa maks. 200 mm ja leikkuusvyyden maks.70 mm.
Käytä sahoja vain mainittuken peruslaattamittojen mukaan (katso kuva 18).
Kayta poytapyorosaha vain asiaankuluuasti kiinnitetyll suojakuvulla.
HUOMIO: Tarkista, etta pyorosahan tera on asennettu sahausaukon suunaisesti. Muussa tapauksessa kaskipyorosa h on kohdistettava uudelleen.
- Tue pitkät tyokappaleet niin, ne ovat vaakasurassa asennossa; tukena esim. wolfcraft rullattavaa pukkia / Rollenbock, (tuote-nro. 6119973).
Välta ylikuormittamasta käsipyörösahaa.
- Älä käytä hiomalaikkoja.
Käytä ainoastaan suositeluja sahanteriä ja valitse se aina työkappaleen vahvuuden mukaan.
VAARA: Varo, etteivat kadet joudu lahelle sahausaluetta tai sahanteraa.
- Alä pidä työkappaletta kiinni alapuolelta. Suojakupu ei voi antaa suojaa sahanterälä työkappaleen alapuolella.

FIN

• Sovita leikkuusvyyss aina materialin vahvuuteen. Koko sahanteran hampaan ei pitäisi olla nakyviss tyokpaleen alta.
• Ole aina varuillasi, etta sahatessa tera voi tartua tyokappaleeseen ja lingota takapotkun cavoin kayttajaan pain.
• Takapotku on tulos siitä, etta sahaa on kaytetty vaärin ja/tai sopimattomasti. Takapotkun voi estä turvallisuistoimenpitein seuraavalla tavalla.
• Pida molemn kasin sahasta kiinn ja pida kasiivarret sellaisessa asennossa, etta voit kesta takopotkun voimakkuuden. Ole aina sivaasennnosa sahanteraan varo, etta keho ei ole samassa linjassa sahanteraan. Takopotkusa pyorosaha voi hypata taaksepain, kutenkin tietyin toimenpitein kayttaja voi hallita takopotkun voimakkuuden.
  Jos sahantera on juuttunut kiinni tai keskeyt at tyon, kytke saha pois pälta ja pidä terä tyokappaleessa niin kauan, etta sahantera on pysahtynyt kokonaan.
• Alä koskaan yritä poistaa sahaa työkappalesta niin kauan, kun terä pyörii, muuten voi tulla takapotku. Tarkista ja hae syy sahanterän juuttumisen.
• Jos haluat käynistä sahan, joka on kiinni työkappaleessa, aseta tera sahausrakoon ja tarkista, etta teran hampaat eivat ole kiinnittyneet työkappaleeseen, Jos tera on juuttunut kiinii, voi se liikkua irtyokappaleesta tai aiheuttaa takapotkun saaaa käynistäessä.
• Tue suret leyrt alhaalta kasin, joloin valtyt takapotkulta tai vahennat riskia, etta sahantera juuttuu kiinni. Suuret leyvt voivat tai pua tai vaantya omasta painostaan. Levyt tulee tukea molemmin puolin, niin sahaus raon kuin myos reunan lahella.
• Alä käytä tylsiä tai viallisia sahanteriä. Tylsät sahanterät taiJos terän hampaat ovat vinot voivat aiheuttaa kitkaa, aiheuttaa terän juuttumisen ja takapokkun.
  Leikkuusyyys ja leikkuukulman on märitelävä enn n sahausta. Jos muutat asetuksia sahauksen aikana, voi sahanterä juuttua kiinn ja aiheuttta takapotkun.
  Ole erityisen varovainen valmiiden seinien tai muiden epaselvien alueiden "upotusleikkauksessa". Uppova sahanter voi juuttua kiinn piilossa oleviin kotheisin ja aiheuttaa takapotkun.
  Käytä aina loven ja saumanleikkauksen tvontokapulaa, koska sahantera ei ole nakyvissä.

TURVALLISUUSVIITEITÄ PISTOSAHAN KAYTOLLE

Noudata naiden konetta koskevien turvallisuusvitteiden ohella myos valtamattkaytossalevalle pistosahalle annettuja turvallusuusvitteita.
- Alä käytä tylsiä tai viallisia sahanteriä.
Välta ylikuormittamasta pistosahaa.

HUOMIO: KAYTTO JYRSINPOYTÄNA VAIN YHDESSA RINNANVASTEELLA TUOTENRO 6901000 TURVALLISUUSVIITTEITA YLÄJYRSIMEN KAYTOLLE

Noudata naiden konetta koskevien turvallisuusviitteiden ohella myos valtamattkaytossa ovalle ylayrysimelle annettuja turvallisuusviitteita.
- Ole aina varuillasi, etta jyrsiessä voit menettä odottamatta tyokappaleen hallinnan ja voi syntyä takapotku.
- Älä käytä pöytäa kaarien tai pyöristvksien jyrsimiseen.
Suorita jyrsintatyot sen vuoksi vain tarvikkeena saatavalla rinnakkais-jyrsinvasteella (tuote-nro. 6901000) takapotkujen ja iyrsimen kasiin koskettamisen estamiseksi!
Noudata oikeaa asennusta varten rinnakkais-jyrsinvasteen alkuperäistä käytöhjetta (tuote-nro. 6901000).
- Alä käytä yläjyrsintä, joiden teho ylittäa 1800 W ja 230 V.
- Alä kaytä ylyjrsintä, joiden teho ylittä ja 27 mm.
- Ota huomioon, etta kappale saa siirtyä vain vastaan jyrsimen pyörintälikettä.
Valitse toimituksen mukana tulleista renkaista iyrsimen tvokaluun sopiva rengas. Turvallseen tvoskentelyyn on kaytettavaina pienintah mahdollista rengasta.
- Ota käytöön vain terävät, huolletut ja työkalun valmistajan tietojen mukaan saadetyt jyrsimet.
- Ota tyokalujen kaytossa huomioon tuotteessa itssaaan, pakkauksessa tai kayttohjeessa ilmoitetut minimi/maksimi kiertolukua ja -suuntaa koskevat tiedot.
- Ota huomioon, etä jyrsimen, tyokappaleen ja laitteistojen vaäränlainen käytto voi aiheuttaa vaarallisia tilanteita.
- Pidä jyrsinnässä vasteessa olevat kädet etäällä jyrsintätyokalusta.
Kayta jyrsinnassrinnakkais-jyrsinvasteen apuna lisaki poydss olevaa painantakenkaa.
- Tue pitkát työkappaleet estämään vaaralliset tilanteet työkappaleen Tahattomasta kaatumisesta.
Tuen tayty ola tukeva ja poydan kanssa samalla korkeudella, esim. rullattava pukki (tuote-nro. 6119973).
- Tyostā vain sellaisia tyokappaleita, jotka yksi käytäja pystyy koon ja painon puolesta pitamaan kiinni ja ohjaamaan.
Valitse tyokalulle sopiva kiertonopeus tyokappaleen ominaisuuksen mukaan. Ylajyrimen kayttohjeessa on annetu lisatietao kiertoneopeksista.
- Huomioi tyokappaleen korkeimmat sallitut mitat (katso tekniset tiedot).

TOIMITUKSEN SISÄLTÖ

Pura MASTER cut 1500 pahvipakkauksesta ja tarkista, etta sisältoön kuuluvat kaikki kuvatut osat (kuva 1, kuva 2).

PERUSASENNUS

Poydan kokoaminen: Aseta poydan ylapuoli tasaiselle ja puhtaalle alustalle. Kiinnita etummaiset jalat ja alatuki kuvatulla tavalla kaikkien kiinityssosten avulla. Varmista, etta molemmat lukitusvivut ovat kiinni pidatyaukoissa ja etta molemmat kahvaruuvit on kiristetty hyvin (kuva 3.1). Asenna lopuksi takajalat ja toinen alatuki. Kiinnitta sitten molemmat poikittaistuet etummasiin kiinteisii jalkoihin, kanns gen jalkeen takajalkoja ylos ja kiinnita poikittaiskien toinen paa (kuva 3.2). Aseta kuvassa nakyvallavalla kaksi rullila varustettua jalkatukea takajalkoihin ja kaksi muuta tukea etujalkoihin (kuva 3.3).

HUOMIO: Varmista, etta merkityt kiinittysosat on kirstetty vain sen verran, etta poyta voidaan taittaq kokoon melko kevysti. Varmista aina, etta molemmat kiinittyspidikkeet ovat lukittuneita ja etta molemmat kalvaruvit on kirstetty tiukasti.

Nyt voit nostaa poydan jaloilleen.

HUOMIO: Varmista, etta katesi eivat joudu puristuksiin poytaa avattaessa ja kokoon taitetaessa taikonekilpea kannnetttaess.

Ruupenkki: Asenna ruupenkki konepoytään kuvassa nakyvallā tavalla. Ruupenkki voidaan asenta oikealle tai vasemmalle puolle (kuva 4).

FIN

Varmistuskytkin: Asenna vermistuskytkin konepoytaan kuvassa nakyvallav talla (kuva 5).

Terasuojius; Asenna ensin terasuojuksen irto-osat. Tyonnä lopuksi suojuksen pidike alumiinprofilin kiskoon ja kirista molemmat kuusiokoloruuvit kuusiokoloavaimella (kuva 6).

Kytkentäipihdt: Kiinnta narun toinen pää kytkentäipheissä olevaan koloon ja sido toinen pää terasuojuksen sankaan (kuva 7).

Tyontokeppi: Aseta tyontokeppi pidikkeseen (kuva 8).

Kulmarajoitin: Asenna kulmarajoitin kuvassa nakyvallā tavalla (kuva 9). Alumiirajoitin taytyy asettaa eri tavoin tyokappaleen korkeudesta riippuen. Kun tyokappaleen korkeus on vahintään 15 mm, rajoitin asetetaan pystysuoraan (kuva 9.1), ja kun tyokappaleen korkeus on enintään 15 mm, rajoitin asetetaan vaakasuoraan (kuva 9.1). Kulmarajoitin ohjaa tyokappaleen ohjausuraan (kuva 9.3).

Rinnakkaisrajoitin: Asenna rajoittimen pidike kuvassa nakyvallä tavalla (kuva 10.1). Asenna molemmat ruuvit ja nelikantamutterit vain lösästi (kuva 10.2). Tyonna alumiirajoitin paikalleen kuvassa nakyvallä tavalla ja kirista ruuvit (kuva 10.3). Tyonna rinnakkaisrajoitin lopuksi riskoon ja kirista kahvaruuvit (kuva 10.4).

HUOMIO; Konelevyn sukitseminen: Kuusiokoloavain toimii konelevyn turvalukituksena ja se on tvönnettä paikalleen aina työskentelyn jäikeen kuvassa nakyvälla tavalla lock-asentoon (kuva 11).

Asetusrenkaat: Asetusrenkaat varmistavat turvallisuutesi ylajyrsinnan yhteydessa. Valitse kaytettavän jyrsimeen aina mahdollisimman pieni asetsrengas (kuva 12).

Kiinnytskapalat: Aseta kiinnytskapalat esiporattuihn aukkoihin. Niiden ja ruuvipenkin avulla voit kiinnittaa tyokappaaleet.

POYDAN KOKOON TAITTAMINEN JA AVAAMINEN

HUOMIO: Irrota verkkopistoke ja laitteen pistoke varmistinkytimestä ehdottomasti ennen poydan kokoon taitamista!

Kokoon taitaminen: Avaa molempia kahvaruueja niin paljon, etta molempia lukitusvipuja voidaan vettaa taaksepain ja pyorittaa niita (kuva 14.1). Kaannpoytalopuksi nuolen osoittamaan suuntaan. Pida turvallisuuden vuoks jalka a jalkatuen vieressa kuvan osoittamalla tavalla, jotta poyta ei luispois (kuva 14.2). Jalkatukien liukupyorat helppottavat poydan siirtamista (kuva 14.3).

Avaaminen: Pida poydasta kiinn molemmilla kasilla ja aseta jalka kuvan osoittamalla tavalla jalkatuelle (kuva 15.1). Kannna poytaa nuolen osoittamaan suuntaan, kunnes se on taysin auki (kuva 15.2). Paina lopuksi kadellä poydan etureuna alas niin, etta ylosa lukittuu kevyesti. Aseta molemmat lukitusvivut aukkoihin ja kiristä molemmat kahvaruuvit (kuva 15.3).

VALMISTELUT KONEEN KÄYTTÖA VARTEN

HUOMIO: Konelevyn avaaminen ja sulkeminen kuvataan tass kohdassa ennen tyoskentelya. Noudata naita ohjeita aina koneen vaihdon yhteydessa!

Konelevyn avaaminen asennusta varten: Irrota turvalukitukena toimiva kuusiokoloavain. Kännä molemmat muovivivut ylos ja nosta konelevyä kevysti molemmista vivuista. Kännä konelevny uoittamaan suuntaan kohtisuoraan ja työnnä se eteenpän rajaotttimeen saakka. Kännä lopuksi konelevya niin paljon, etta se on turvallisesti pódyän paälla (kuva 16).

HUOMIO: Varmista ehdottomasti, etteivat sormesi joudu konelevyn alle tyoskennellessäi konelevyll (loukaantumisvaara).

Konelevyn sulkeminen koneen asennuksen jälkeen: Nosta konelevya kevysti. Veda sita samalla kokonaan taakse ja nosta levy kohtisuoraan takarajofttimeen saakk. Pidä konelevya klinni molemmista muovivivuista ja laske levy nuolen osoittamaan suuntaan, kunnes se on paikallaan. Lukitse konelevy paikoilleen ylapuolelta ja sulje molemmat muovivivut. Aseta kuusiokoloavain takaisin paikalleen konelevyn turvalukitukseksi (kuva 17).

KASIPYOROSAHAN ASENTAMINEN

Avaa konelevy kuvassa 16 osoitetulla tavalla.

Käytöklopiset käsipyörösaht: Noudata käsipyörösohjen enimmäismittoja (kuva 18). Käytä vain käsipyörösoha, joissa on halkaisukiila, joiden sahanterän lapimitta on enintään 200mm ja leikkuusvyyss enintään 70mm

Käspörösaan asentaminen ja kohdistanen: Vedä kaspörösaan heilurisuojus taakse ja aseta kone keskelle sahausaukka. Irrota kaspörösaan leikkuusvyyden lukitus ja veg terä sille koko leikkuusvyydeltä (kuva 18.2). Kiristä leikkuusvyyden lukitus. Kohdista kaspörösaha sahausaukon keskelle aukon suuntaisesti.

HUOMIO: Tarkista pyorosahan teran etummaien hampaan etaisyys sahausaukon etureunaan. Etaisyyden on oltava alle 20 mm.

Asennusesimerkki koneille, joissa on pienempi pohjalevy.

NAsenna koneen kohidistamisen jälkeen molemmat sivurajoittimet niin, etä ne ovat koko alaltaan yhteydessä koneen pohjalevyn. Asenna sitten molemmat kiinnytskapälät (kuva 18.3). Kiinitta pohjalevyn toinen puoi. Asenna ensin kulmapidike ja kaksi sivurajoittinta. Varmista, etta ne ovat koko alaltaan yhteydessä pohjalevyn. Asenna sitten vostakkaiselle puolelle vastaavosti kulmapidike ja kaksi sivurajoittenta. Asenna sen jälkeen molemmat kiinnytskapälät (kuva 18.4). Mikäli mahdollistla, kiinnytskapälät on asennettava pohjalevyn pidemmän sivun suuntaisesti.

FIN

Asennusesimerkki koneille, joissa on suurempi pohjalevy.

Asenna koneen kohdistamisen jälkeen molemmat sivurajoittimet niin, etta ne ovat koko alaltaan yhteydesskoneen pohjalevyn. Asenna sitten molemmat kiinnytskapalat (kuva 18.5 c). Mikäi mahdollista, sivurajoittmet on asennettava pohjalevyn pidemmn siven suuntaisesti (kuva 18.5 d). Asenna sitten kulmapidike, jossa on yksi sivurajoitin ja ruvi, levy, lukkorengas ja mutteri (kuva 18.5 b). Asenna sitten kiinnytskapalat. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike, jossa on sivurajoitin ja ruvi, levy, lukkorengas ja mutteri (kuva 18.5 b). Asenna lopuksi kiinnytskapalat (kuva 18.5 a).

Sulje ja lukitse sitten konelevy kuvassa 17 nakyvallā tavalla.

HUOMIO: Tarkista viel kerran, etta pyorosahan tera on asennettu sahausaukon suuntaisesti. Muussa tapaukssa kaskipyorosa on kohdistettava uudelleen.

Liitanta verkkovirtaan: Tyonnä kasicyporosahan pistoke varmistuskytkimeen ja jatkojohto varmistuskytkimesta verkkopistokkeeseen (kuva 19.1). Jatkojohte ei kuulu toimitussisalttoon.

HUOMIO: Paina lmpokytkintä ennen ensimmaistä kayttoonotto! Ylijannitteesta aiheutuvan sahkokatkoksen jälkeen paina lmpokytkintä 5 - 10 minuutin odotusajan jälkeen. Sen jälkeen voit painaa EIN/ON-kytktä (kuvat 19.2, 19.3).

Paina varmistinkytkimenä punaista painiketta (OFF). Kiinnitta sitten kytkentapihidt kaskipyorosahaan (kuva 19.4). Paina vihreä painiketta (ON) ja tarkista, etta sahanterä pyorii vapaasti aukossa (kuva 19.6). Paina sitten uudelleen punaista painiketta (OFF) (kuva 19.7).

HUOMIO: Irrota verkkopistoke aina, kun poytää ei käytetä ja ennen poydän kokoon taittamista.

MASTER cut 1500 on nyt käytövalmis.

#

KIINTEA SAHAAMINEN KASIPYOROSAHALLA

HUOMIO: Käytä aina työskennellesäi teräsuojustaja suojuksen polynimuria.

Sahaus kulmarajoittimen avulla

Työnnä kulmarajoitin kiskoon (kuva 20.1). Varmista, etta rajoittimen musta pää kulkee mahdollisimman lahellä terasuojuksen alla, jotta suojus voidaanNSTa ylos (kuva 20.2). Vedä kulmarajoitin takaisin ja aseta tyokappale vsten kulmarajoitinta. Käynnistä kasipyörösaha varmistinkytimestä. Työnnä tyokapella tcuvassa nakyvällä tavalla toinen kasi kulmarajoittimella ja toinen kasi tyokappalella nuolen osoittamassa suunnassa kohti pyörösahan teräa (kuva 20.3), kunnes tyokappale on sahattu kokonaan poikki. Sammuta kasipyörösaha sen jälkeen varmistinkytimestä.

HUOMIO: Varmista aina, etta katesi ovat riittavallä etaisyydella sahanterastä (loukkaantumisvaara).

HUOMIO: Tyokappaleen pituus saa olla enintään 330 mm sahausaukon keskeltä terasuojuksen kahvaan saakka.

Kulmarajoitimella voit sahata tyokappaleita 0^ - 65^ n kulmassa. Loyssa sita varten kahvaruuvia, sdda haluttu kulma ja kirista kahvaruuvi uudelleen (kuva 20.4). Sahaa sitten kuvissa 20.1-20.3 nakyvallavalla.

Sahaus rinnakkaisrajoittimen avulla

Työnnä rinnakkaisrajoitin kiskoon kahvaruvi avattuna. Työnnä rinnakkaisrajoitin lahelle terasuojsta. Tarkista, etta alumiinirajoitin ei ulotu missaan tapauksessa pidemmalle kuin pyörsohan terän viimeinen nahtaviss oleva hammas (kuva 21.1). Jos nain tapahtu, lóysä kinnityruveja, vedra rojoitinta hiukan takaisin pañ ja kirstä ruuvit uudelteen. Märätä halutt leikkuuleveys ja kirstä kahvaruvi. Käynistä sitten käsipyörösaha varmistinkytkimesta. Työnnä tyokappaletta kuvassa nakyvälla tavalla nuolen osoitamassa suunnassa kohti pyörösahan teraa (kuva 21.2), kunnes työkappale on sahattu kokonaan poki. Sammuta käsipyörösaha sen jälkeen varmistinkytkimesta. Kapeille työkappaleille on ehottomasti käytettä mukana toimitettua tyontökeppi (kuva 21.3).

HUOMIO: Tyokappaleen pituus saa olla enintaan 375 mm sahausaukon keskeltä rinnakkaisrajoittimeen ja enintaan 330 mm sahausaukon keskeltä terasujuksen kahvaan saakka (kuva 21.4).

Pystysuoran viisteen leikkuu

Kun leikataan pystysuoraa viistetta, kasiyporosaha on kohidettava uudelleen. Aseta kasiyporosaha haluttuon jirikulmaan. Veda kasiyporosahan heilurisuoju taakse ja a seta kone keskelle saahausaukko. Irrota kasiyporosahan leikkuusvyyden lukitus ja veda tera esille koko leikkusuvyddelta. Kirista leikkuusvyyden lukitus. Kohdista kasiyporosaha saahausaukon keskelle auon suuntaisesti (kuvat 22.1, 22.2).

HUOMIO: Tarkista pyörösahan terän etummaisen hampaan etäisyss sahausaukon etureunaan. Etäisyden on olava alle 20 mm (kuva 22.3).

Asenna koneen kohdistamisen jälkeen molemmat sivurajoittimet niin, etä ne ovat koko alaltaan yhteydessä koneen pohjalevyn. Asenna sitten molemmat kiinityskapalät (kuva 22.4 a). Kiinità pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, etä ne ovat koko alaltaan yhteydessä pohjalevyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jäldeen molemmat kiinityskapalät. Mikäli mahdollista, kiinityskapalät on asennettava pohjalevyn pidemmän siven suuntaisesti (kuva 22.4 b). Vihje: Käytä suurremmille pohjalevylle svulla 15 kuvattua kiinitysmenetelmaa (kuva 18.5). Tarkista vielä kerran, etä sahanterä pyörii vapaasti aukossa (kuva 22.5).

Sulje ja lukitse sitten konelevy kuvassa 17 nakyvallavalla.

HUOMIO: Tarkista viel kerran, ett pyorosahan tera on asennettu sahausaukon suuntaisesti. Muussa tapaukssaa kaskipyrosaha on kohdistettava uudelleen.

FIN

SAHAUS PISTOSAHALLA

Kohdista pistosaha konelevyli niin, etta sahantera kulkee keskellaa sahausaukkoa (kuva 23.1). Asenna pistosaha sitten kuvatulla tavalla neljall sivurajoittimella ja neljalla kopalalla (kuva 23.2). Sulje ja lukitse sitten konelevy kuassa 17 nakyvallavall. Tyonnkykntapihdit pistosahan kytkimeen ja liita latteen pistoke varmistuskytkimeen. Sahatessasi pistosahalla kayta ehottomasti terasuojsta (kuva 23.3).

KÄYTTO TYÖPENKKINÄ

MASTER cut 1500 on varustettu neljällä muovisella kiinnityskäpälä. Niiden avulla voit kiinnittä ja lukita työkappaleita joustavasti ja turvalliseti (kuva 24).

KONELEVYN SÄTÄMINEN

Konelevyn korkeus tyolevysa on sddetty tehtaalla niin, etta tyokappale pystyy liukumaan ty-ja konelevyn alueella. Tarvittaessa konelevyn korkeutta vo saaia Lodsaa sitavarten kuutta vastamutteria. Kohdista konelevy kuuden saatruuvin avulla tyolevyn korkeuteen sopivasti ja kirsta vastamutterit. Tarkista ennen jokaista tyoskentelykertaa, etta vastamutterit on kirstety tiukasti. Tarkista ennen jokaista tyoskentelykertaa myos, etta konelevyn lukitsemiseen tarkoitetut ruuvit ja vastamutterit on kirstety tiukasti (kuva 25).

ERIKOISLISÄVARUSTEET MASTER cut 1500 - LAITTEESEEN KAKSI LISAASENNNETTAVAA HALKAISUKIILAA, TUOTENRO. 6930000 JA 6904000 KÄYTETTÄVÄKSI KÄSIPYÖRÖSAHOISSA, JOISSA E I OLE HALKAISUKIILAA

HUOMIO: Tass kuvattuja erikoislisavarusteita saa kayttä ainoastaan MASTER cut 1500:n kanssa.

VIHJE: Erikoislisävarusteiden toiminnot ja käytto selitetäan alla ja se on kuvattu sivulta 24 alkaen.

MÄRÄYSTEN MUKAINEN KÄYTTÖ

DHalkaisukiilat mahdollistavat sellaisten kaskipyorsoahojen kayton, joissa ei ole halkaisukiilaa.

Halkaisukiila 6903000 on tarkoitetu käytettäväksi sellaisten käsipyörösohjen kanssa, joiden sahanterän enimmäislapimitta on 160 mm ja leikkuuleveys vähintaan 2,4 mm ja enintaan 2,8 mm.

Halkaisukiila 6904000 on tarkoitetu käytettäväksi sellaisten käsipyörösohjen kanssa, joiden sahanteran enimmäislapimitta on 200 mm ja leikkuuleveys vähintaan 2,4 mm ja enintaan 2,8 mm ja leikkusvyys enintaan 66 mm.

HUOMIO: Huomio ennen erikoislisavarusteiden kaytttoa yleiset turvallisuusohjeet, kaskipyorosahojen turvallisuusohjeet ja ilman halkaisukilaa toimitetun kaskipyorosahan alkuperäinen kaytttohj!

HALKAISUKIILA TUOTENRO 6903000 JA 6904000

Tuote halkaisukiila 6903000 sisälä seuraavat osat: 1 halkaisukiila (pyörösahan terän lapiimitan ollessa enintään 160mm

1 halkaisukilan kiinnit (pitkail), 1 saatotulkki (kuva A).
Tuote halkaisukiila 6904000 sisäläa seuraavat osat: 1 halkaisukiila (pyörösahan terän lapimitan ollessa enintään 200 mm),
1 halkaisukilan kiinnitin (lyhyt mali), 1 saatotulkki (kuva B).

HUOMIO: Seuraavassa kuvataan halkaisukilan, tuotenro 6903000, asennus ja käytö. Tämä halkaisukila on tarkoitettu käsipyörösahoille, joiden sahanterän enimmäislapimitta on 160 mm.

Halkaisukiilan, tuotenro 6904000, joka on tarkoittu käsipyörsoahoille, joiden sahanerän enimmäislapimitta on 200mm , asennus ja käytto ovat vastaavanlaisia. Tälla halkaisukiillala voidaan kuitenkin työsta tyokappaleita, joiden enimmäiskorkeus on 60mm .

HALKAISUKIILAN ASENTAMINEN

Avaa konelevy kuvassa 16 osoitetulla tavalla (kuva C.1). Asenna kiinnitspultti liitososilla. Asenna tamai liitos vain kevysti (kuva C.2). Sulje konelevy (kuva C.3). Aseta halkaisukilna n. 2 cm ylareunasta kilnnityspultin uraan. Varmista, etta halkaisukilna kaantyy kuvan osoittamalla tavalla nuolen suunaitesti konelevyn rajoittimeen saakka (=pystysuora kohdistus). Kiristä kuosiokoloruvi (kuvat C.4, C.5). Avaa konelevy uudelennen (kuva C.6).

KASIPYOROSAHAN ASENTAMINEN

Vedä käsipyörösahan heilurisuojus taakse ja aseta kone keskelle sahausaukkoa. Irrota käsipyörösahan leikkuusvyyden lukitus ja vedä terä esille koko leiikuusvyydeltä. Kiristä leiikuusvyyden lukitus.

HUOMIO: Tarkista pyorosahan teran etummaisen hampaan etaisys sahausaukon etureunaan. Etaisyyden on oltava alle 20 mm.

Kohdista käsipyörösahan etupuoli käsipyörösahan pohjalevss olevan 0-merkin ja konelevyn merkkiapulinjoen avulla. Kohdista käsipyörösahan takaosa niin, etta sahantera ja halkaisukila ovat keskellä (kuva D.1). Yhje; Parhaiten voit tarkista oikean kohdistuksen halkaisukilan takana sahanteran suunnasta, koska sahanterän ainepaksus on suurempi kuin halkaisukilan. Asenna käsipyörösahan kohdistamisen jälkeen molemmat sivurajoittimet niin, etta ne ovat kokolo alaltaan yhteydessa koneen pohjalevyn. Asenna sitten molemmat kiinnytskapälät (kuva D.2).

HUOMIO: Tarkista viel kerran, etta sahanterä on kohdistettu keskelle halkaisukiilaa. Muussa tapauksessa käsipyörösaha on kohdistettava uudelleen.

Kiinniti sitten pohjaleyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, etta ne ovat koko alaltaan yhteydessa pohjalevyn. Asenna sitten vastakkaiselle puolelle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jälkeen molemmat kiinnytskapalat (kuva D.) Mikäi mahdollista, kiinnytskapalat on asennettava pohjaleyn pidemman siven suuntaisesti. Yihje: Lóydat lisäki kinnitysmahdollisuksia erilaisille pohjalevyille svuiltla 13-15.

FIN

Turvaetaisyyden saataminen halkaisukilaan ja sahanteraan saatotulkilla.

Sulje konelevy (kuva E.1). Asenna halkaisukilan kuvatut irto-osat (kuva E.2). Kiristä ruvi ja pyälletty mutteri, jotka ovat kiinnh halkaisukilassaa. Asenna kotel etuosassa oleva ruvi ja pyälletty mutteri vain lösysti (kuva E.3). Lolsaa halkaisukilan kilinnysta kuusiokoloavaimella (kuva E.4). Tyonnahalkaisukila pystusyaanaas alan pain koht sahaneräa (kuva E.5). Tyonnahalkaisukilaa niin pitkalle alas, ettta vahintaan yksi sahaneran hammas osuu sataotulkin (yksityiskohta E.6). Kiristä sitten etummainen pylletty mutteri (kuva E.6). Kuusiokoloruun kiristamisen jalkeen turvaetäisydeksi on asetttu enintäan 5 mm sanherastä halkaisukilaan (kuva E.7). Ruuvaa loupksi sataotulkki irti halkaisukilista (kuva E.8).

HUOMIO: Tarkista viel kerran, etta sahantera on kohdistettu keskelle halkaisukiila (yksityiskohta kuvassa E.8) ja etta turvaetaisyos on enintaan 5 mm sahanterastahalkaisukiilaan (yksityiskohta kuvassa E.6). Muussa tapauksessa ksipyorosa h on kohdistettava uudelleen.

HUOMIO: Tarkista ennen jokaista työskentelykertaa, etta halkaisukila ja liitososat on kiristetty tiukasti.

Lukitse sitten konelevy kuvassa 17 nakyvallavalla. Poyta on nyt valmiina kiinteaan sahaamseen. Lue sita varten kappae Kiinteaa sahaaminen kaskipyorshalla.

Leikkuusyyvden saataminen

Kun kasiyporosahan leikkuusvyys muttuu, halkaisukilan korkeut on saedattava, jotta saavutetaan enintaan 5mm:n turvaetisys sahanteraan. Loyssa ensin halkaisukilaa kuusiokoloaivaimella. Saada sitten kasiyporosahan haluttu leikkaussvyys. Kiristaen jalkeen leikkuusvyyden lukitus. Asenna ja kohdista saatotulkki yhdessa halkaisukilan kanssa kuvissa E.1-E.8 kuvatulla tavalla.

Pystysuoran viisteen leikkuu

Kun leikataan pystysuoraa vistetta, kaskipyrosaha on kohdistettava uudelleen. Aseta kaskipyrosaha haluttun jirikulmaan. Vedä kaskipyrosahan heilurisuoju taakse ja aseta kone keskelle sahausaukkoa. Irrota kaskipyrosahan leikkusvydyden lukitus ja vegda tera esille koko leikkusvyvldelta. Kirista leiikkuusvydy den lukitus (kuvat F.1, F.2). Loyssa kuusiokoloruuvia ja kannahalkaisukilaa, kunnes se on kaantynyt tarkasti sahanteran keskelle (kuva F.3).

HUOMIO: Tarkista pyorosahan teran etummaisen hampaan etaisyys sahausaukon etureunaan. Etaisyyden on oltava alle 20 mm (kuva F.4).

Kiristä kuusiokoloruuvi (kuva F.5).

HUOMIO; Kohdsta nyt sahanterä yhdensuuntaisesti sahausaukkoon ja varmista samalla, etta sahanterä on edelleen halkaisukiilan keskellä.

Asenna nyt sivurajoittimet niin, etta ne ovat koko alaltaan yhtydessk koneen pohjalevyn. Asenna sitten molemmat kiinnityskapalat. Kiinnitaa sitten pohjalevyn toinen puoli. Asenna ensin kulmapidike ja kaksi sivurajoitinta. Varmista, etta ne ovat koko alaltaan yhtydessa pohjalevyn. Asenna sitten vastakaiselle puolle vastaavasti kulmapidike ja kaksi sivurajoitinta. Asenna sen jalkeen molemmat kiinnityskapalat. Mikali mahdollista, kiinnityskapalat on asennettava pohjalevyn pidemman siven suuntaisesti (kuva G).

Turvaetaisyyden saataminen halkaisukilaan ja sahanteraan saatotulkilla.

Sulje konelevy (kuva H.1). Asenna halkaisukilan kuvatut irto-osat (kuva H.2). Kirista ruvi ja pyälletty mutteri, jotka ovat kiinni halkaisukilassa. Asenna kotelon etuosassa oleva ruvi ja pyälletty mutteri vain lösästi (kuva H.3). Löysähalkaisukilan kinnitystä kuusiokolovaaimella (kuva H.4). Työnnä halkaisukilaa sahanterä vastaavassa kalmaska kohti sahanterä (kuva H.5). Työnnä halkaisukilaa niin pitkäle alas, etta vähintään yksi sahaner'an hammas osu säätotulkin koteloon (yksityiskohta H.6). Kirista sitten etummainen pyälletty mutteri (kuva H.6). Kuusiokoloruuvin kiristämisen jälkeen turvaetäisydeksi on asetettu enintään 5 mm sahanerästa halkaisukilaan (kuva H.7). Ruuvaa Ilopuksi saätotulkki irti halkaisukilasta. Lukitse konelevy kuvassa 17 kuvatulla tavalla ja tarkista vielä kerran, etta sahanterä pyörii vapaasti aukossa (kuva l).

HUOMIO: Tarkista vii kerran, etta sahanterä on kohdistettu keskelle halkaisukiila (yksityiskotha kuvassa I) ja etta turvaetäysys on enintaa 5 mm sahanerastā halkaisukiilaan (yksityiskotha kuvassa H.6). Muussa tapauksessa käsipyörösa ha on kohdistettava uudelteen.

HUOMIO: Tarkista ennen jokaista tyoskentelykertaa, etta halkaisukiila ja liitososat on kirstetty tiukasti.

Pöytä on nyt valmiina kiinteään sahaamiseen. Lue sitä varten kappale Kiinteä sahaaminen käsipyörösahalla.

Takuu

Hyvä nikkari,

oot valinnut korkealaatuisen wolfcraft*-tuotteen, josta Sinulla on varmasti paljon iloa. wolfcraft*- tuotteet tayttavat teknikan korkeat va timukset. Ne lapikayvat ennen markkinoille tuloan intensiivisen kehitisja testivaiehen. Sarjavalmistuksen aikana jatkuvat tarkastukset ja saannolliset testit huolehtivat laitteen korkesta laudusta. Vakaa tekinen kehitisja luotettava laudun tarkkailu antavat Sinulle varmuunden sieta, etta olet tehnyt oikean valinnan.

Annamme hankkimallesi wolfcraft -tuotteelle 10 vuoden takuun ostopävästä alkaen, kun laitteita käytetän ainoastaan yksityisen tarkoitukseen. Takuu kattaa vain ostettu vāraa kojutau vahingot, ja vain sellaiset, jotka perustuvat materiaali- ja valmistusvirheisin. Takuu ei vastaa puutteista ja vahingoista, jotka ovat aiheuneet asiaankuulumattomasta käytösta ti jos laitetta ei ole hollettu. Takuu ei myökään vastaa tavallisista kulmisjälistä ja normalaissa käytössa tavallisesti syntyneista kulmisista eikä puutteista tai vahingoista, miktä asiakas on tuntenet kauppaa tehdessaan.

Takuvaatukset voidaan antaa hyväskytäviki laskun/ostokuitin esittamalla.

wolfcraft in antama takuu ei rajoita lakisaateisi kuluttajaoikeuksia (koskien sopimuksen tayttamista, peruuttamista tai vahentamista, vahingon- tai kulujenkorvaucksia).

FIN

EU-konedirektiivin 2006/42/EU, liitteen II A mukainen vaatimustenmukaisuustodistus

Täten firma wolfcraft GmbH, D-56746 Kempenich, vakuuttaa, että tämä tuote (Master cut 1500) vastaa konedirektiivin 2006/42/EU, antamia vaatimuksia. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001

Yhdenmukainen seuraavien standardien kanssa: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Yhteensopivuustodistuksen allekirjoittamiseen ja teknisten asiakirjojen laatimiseen valtuutettu henkilö.

(Yrityksen johto/Tekniikka/Logistiikka; wolfcraft GmbH)

N

INNLEDNING

Sädä nyt ennen leikkausta käsipyörösahan leikkuusvyyi niin,
ettā sahanterä tulee korkeintaan 4 mm alhaalla tyokappaleesta ulos.

Bruen stov maske.

Bruk kun handsirkelsager med spaltekile.

Trekk ut kontakten.

Bruk kun maskiner med en maksimal effekt pa 2760 W.
