Terméktípus	Többcélú munkapad (fűrészasztal, maróasztal, munkapad)
Márka	Wolfcraft
Modell	6906000 (MASTER cut 1500)
Méretek (összeszerelve)	780 x 520 x 863 mm (H x Sz x M)
Méretek (összecsukva)	1335 x 520 x 260 mm
Munkafelület	780 x 500 mm
Súly	17 kg
Megengedett terhelés	200 kg
Max. vágási magasság (körfűrész)	60 mm (≤200 mm-es fűrészlappal)
Max. vágási szélesség (párhuzamos ütközővel)	375 mm
Szorítólyukak átmérője	20 mm
Kompatibilis szerszám tápegység	230 V / 50 Hz, max. 2760 W (beépített biztonsági kapcsolón keresztül)
Fő funkciók	Helyhez kötött körfűrész (≤200 mm-es lap), szúrófűrész, maróasztal (6901000 tartozékkal), munkapad satuvá bilincsekkel
Tartozékok	Satu, szögütköző (0-65°), párhuzamos ütköző, védőburkolat elszívással, biztonsági kapcsoló, állítható magasságú géptálca, tolórúd, 4 rögzítőbilincs, imbuszkulcs
Opcionális tartozékok	Kiegészítő hasítóék (6903000 ≤160 mm-es laphoz, 6904000 ≤200 mm-es laphoz), párhuzamos maróütköző (6901000), görgős kiszolgáló (6119973)
Karbantartás és tisztítás	Használat után tisztítani, a csavarok rendszeres meghúzását ellenőrizni, esőben kültéren nem használni
Biztonság	Védőburkolat, biztonsági kapcsoló, szög- és párhuzamos ütköző, reteszelőfogó, kötelező hasítóék körfűrészhez
Anyagok	Alumínium (munkalap), acél (szerkezet)
Garancia	10 év (számla bemutatásával)
Szabványok	CE, DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Gyakran ismételt kérdések - 6906000 WOLFCRAFT

Hogyan szereljük fel a körfűrészt a MASTER cut 1500 munkapadra?

Nyissa ki a géptálcát billentéssel (16. ábra). Helyezze a fűrészt a vágónyílás közepére, igazítsa párhuzamosan a nyílással, majd rögzítse az oldalsó ütközők és rögzítőbilincsek segítségével. Győződjön meg arról, hogy a fűrészlap kevesebb mint 20 mm-rel nyúlik ki a nyílás elülső széléből. Zárja be a géptálcát, és dugja be az imbuszkulcsot a rögzítéshez (17. ábra).

Mekkora a munkapad maximális terhelhetősége?

A megengedett terhelés 200 kg, egyenletesen elosztva a munkafelületen. Ne használja lépcsőként vagy állványként.

Hogyan hajtsuk össze és ki az asztalt szállításhoz?

Összecsukáshoz lazítsa meg a két reteszelőkart, vegye ki őket, és billentse előre az asztalt (a görgők megkönnyítik a szállítást). Kinyitáshoz fogja meg az asztalt, tegye a lábát a lengéscsillapítóra, és billentse hátra a reteszelésig. Helyezze vissza a karokat és húzza meg a fogantyús csavarokat.

Használhatok kézi marógépet ezen a munkapadon?

Igen, de csak az opcionális párhuzamos maróütközővel (6901000). Csak 230 V-os, ≤1800 W teljesítményű marógépeket és ≤27 mm átmérőjű marókat használjon. Használja a lehető legkisebb vezetőgyűrűt.

Milyen típusú körfűrészek kompatibilisek?

Kézi körfűrészek hasítóékkel, ≤200 mm átmérőjű fűrészlappal és ≤70 mm vágási mélységgel. Az alaplemeznek meg kell felelnie a megadott méreteknek (18. ábra). Kizárólag jó állapotú fűrészlapokat használjon.

Hogyan állítsuk be a géptálca magasságát?

Lazítsa meg a hat ellenanyát a tálca alatt, majd állítsa be a magasságot a hat állítócsavarral, hogy a tálca egy síkba kerüljön a munkafelülettel. Használat előtt húzza meg az összes ellenanyát.

Mire szolgál a biztonsági kapcsoló?

A biztonsági kapcsoló lehetővé teszi az elektromos szerszám csatlakoztatását és biztonságos vezérlését. Hőkioldóval van felszerelve (túlfeszültség után nyomja meg). Mindig használja a reteszelőfogót a kapcsoló bekapcsolt helyzetben tartásához.

Hogyan használjuk a szögütközőt ferde vágásokhoz?

Lazítsa meg az ütköző csavarját, állítsa be a kívánt szöget 0 és 65° között, majd húzza meg. Helyezze a munkadarabot az ütközőhöz, és tolja a fűrészlap felé. Az ütköző a vezetőhoronyban vezeti a darabot és felemeli a védőburkolatot.

Hol találok pótalkatrészeket vagy kiegészítő tartozékokat?

A tartozékok, mint a hasítóékek (6903000, 6904000) vagy a maróütköző (6901000), a Wolfcraft viszonteladónál kaphatók. Pótalkatrészekért lépjen kapcsolatba a Wolfcraft ügyfélszolgálattal (e-mail: [e-mail]).

Milyen anyagokat munkálhatok meg ezen a munkapadon?

A munka a fára és a forgácsolással könnyen eltávolítható műanyagokra korlátozódik. Kivétel: megfelelő fűrészlappal ellátott szúrófűrésszel lágy fémek, például alumínium megmunkálható.

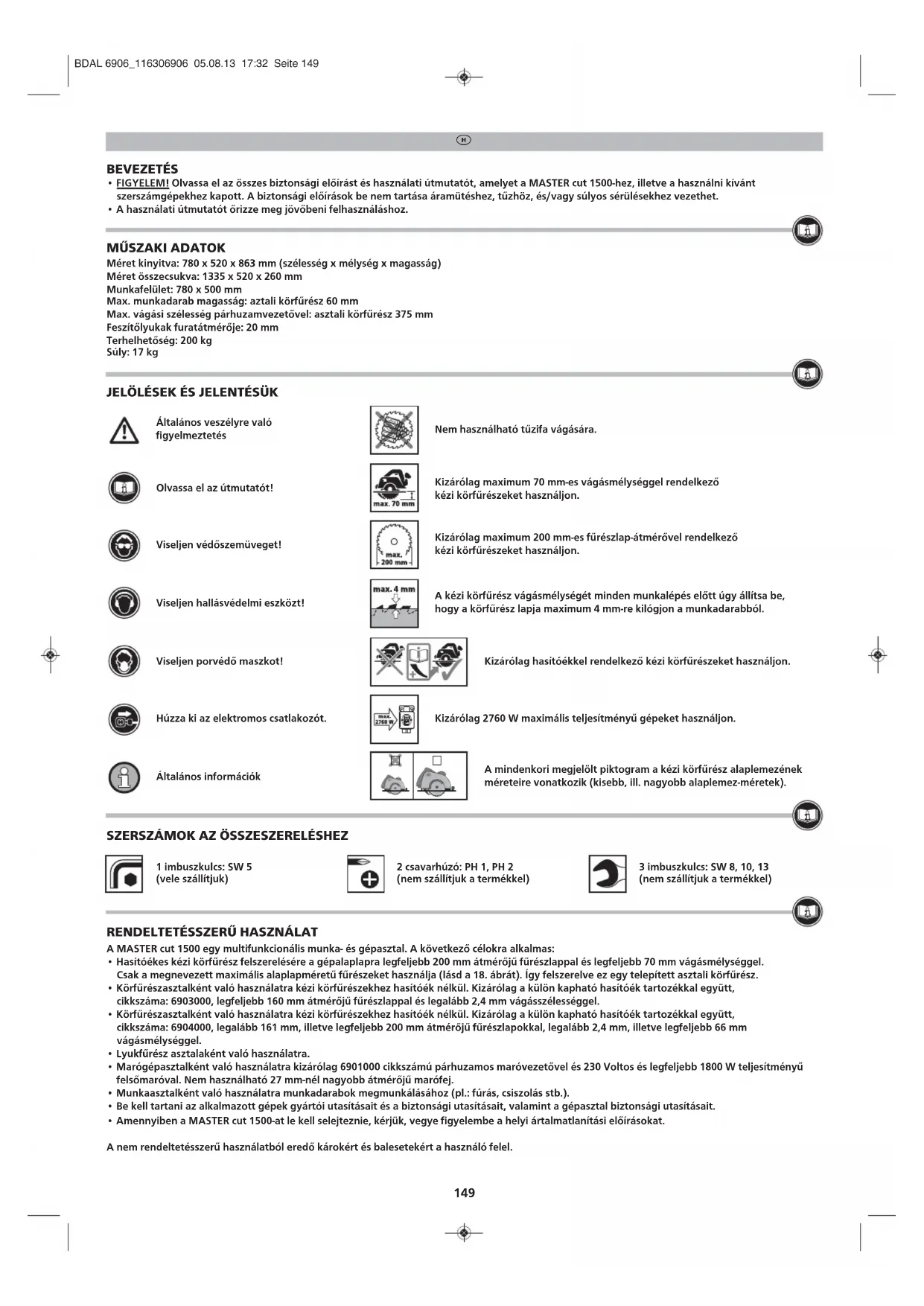

HASZNÁLATI ÚTMUTATÓ 6906000 WOLFCRAFT

FIGYELEM! Olvassa el az osszesBiztonsagi eloirast es hasznalati utmutatot, amelyet a MASTER cut 1500-hez, illetve a hasznalni kivant szerszamgepekhez kapott. ABiztonsagi eloirasok be nem tartasa aramuteshez,tuzho,es/vagy sulyos serulisekhez vezethet.
- A hasznalati utmutatot orizze meg jovobeni felhasznalashoz.

MUSZAKI ADATOK

Méret kinyitva: 780 × 520 × 863 mm (szelesség x mélység x magassag)

Mérét összecsukva: 1335 x 520 x 260 mm

Munkafelület: 780 × 500 ~mm

Max. munkadarab magassag: aztali körfürész 60 mm

Max. vágási szélesség párhuzamvezetövel: asztali körfúresz 375 mm

Fesztolyukak furatatemrroje: 20 mm

Terhelhetoség: 200kg

Suly: 17 kg

JELÖLÉSK ÉS JELENTÉSÜK

Általános veszélyre való figyelmeztétés

Olvassa el az utmutatot!

Viseljen védoszemüveget!

Viseljen hallasvedelmi eszkozt!

Viseljen porvedo maszkot!

Húzza ki az elektromos csatlakozót.

Nem hasznalhato tuzifa vagasara.

Kizarolag maximum 70 mm-es vagemelysaggel rendelkezkozi korfureszeket hasznaljon.

Kizarolag maximum 200 mm-es fureszlap-atmerovel rendelkezokézi körfureszeket használjon.

A kézi körfúresz vágásmélységét minded munkalépés elott úgy allitsa be, hogy a körfúresz lapja maximum 4 mm-re kilógon a munkadarabból.

Kizarolag hasitókkel rendelkezó kézi körfūreszeket hasznaljon.

Kizarolag 2760 W maximalis teljesitmemyu gepeket hasznaljon.

A mindenkori megelölt pikrogram a kézi körfúresz alaplemezének méreitre voratkozik (kisebb, ill. nagyobb alaplemez-méretek).

SZERSZÁMOK AZ ÖSSZESZERELESHEZ

1 imbuszkulcs: SW 5 (vele szalitjuk)

2 csavarhuzo: PH 1, PH 2 (nem szallitjuk a termekkel)

3 imbuszkulcs: SW 8, 10, 13 (nem szalitjuk a termekkel)

RENDELTETESSZERU HASZNÁLAT

A MASTER cut 1500 egy multifunkcionalis munka-és gépasztal. A kovetkezo celokra alkalmas:
- Hasitókes kezi körfuresz felszerelésere a gépalaplapra legfeljebb 200 mm atmérojū fúreszlappal es legfeljebb 70 mm vágasmélyseggel.
Csak a megnevezett maximális alaplapmérétü fúreszeket használa (lásd a 18. abrát). igy felszerelve ez egy telepitett asztali körfuresz.
Körfureszasztalként valo hasznalatra kézi körfureszekhez hasitóek nélkül. Kizárolag a kulón kaphato hasitóek tartożekkal együtt, cikkszáma: 6903000, legfeljebb 160 mm atmérojü fureszlappal és legalabb 2,4 mm vágasszelesseggel.
Körfürészasztalkent valo hasznalatra kézi körfureszekhez hasiteok nélkül. Kizarolag a külön kaphato hasiteok tartozékkal együtt, cikszama: 690400, legalabb 161 mm, illetve legfeljebb 200 mm atmérõju fureslapokkal, legalabb 2,4 mm, illetve legfeljebb 66 mm vágasmelyseggel.
Lyukfurasz asztalakent valo hasznalatra.
Marogepasztalkent val hasznalatra kizarolag 6901000 cikszampu parhuzamos marovezetovel es 230 Voltos es tegfeljebb 1800 W teljesitmenyu felsomaroval. Nem hasznalhato 27 mm-nel nagyobb atmerojui marofej.
- Munkasztalként valo használatra munkadarabok megmunkáláshoz (pl.: furus, csiszolás stb.).
- Be kell tartani az alkalmazott gépek gyartóiutasitásait é aBiztonságiutasitásait, valamint a gépasztalbiztonságiutasitásait.
- Amennyiben a MASTER cut 1500-at le kell selejteznie, kérjuk, vegye figyelmebe a helyi artalmatlanitasi elorasokat.

A nem rendeltetesszeru hasznalatból eredó károkét és balesetekét a hasznaló felel.

H

ALTALANOS BIZTONSAGI ELOIRASOK

Tartsa munkaterulet tisztan es jol megvilagitva. A rendetlenseg es a ki nem vilagitott munkateruleket balesetekhe zvezethnek.
- Az elektromos szerszámmal ne dolgozzon olyan robbanásveszélyes környezetben, amelyben gyulekony folyadékok, gázok vagy porok talihatóak. Az elektromos szerszámok szírkákat gerjesztenek, melyek kóvetkeztébn a por vagy goźok lángra kaphatnak.
Az elektromos szerszam hasznalata soran tartsa tavol a gyermekeket es mas szemelyeket. A figyelem elterelse eseten elveszitheti a keszulke felett az ellenorzest.
- Az elektromos szerszam cisatlakozo dugojanak ble keillenie a dugaszol alzitatba. A cislatakozo dugon semmilyen formaban sem szabad valtoztatasokat vegrehaitani. A vedofoldelt elektromos szerszamokkal egyutt ne hasznalion adapteres cisatlakozo duqokat. A nem modositott cisatlakozo dugok es a megfelelo dugaszol aljatok csokkentik az elektromos aramutetskockazatat.
- Az elektromos szerszámokat tartsa távol az esötol és a nedvességtól. A viz elektromos szerszámba való bejutása noveli az elektromos áramütés kockázataf.
- Amennyiben az elektromos szerszàmmal a szabadban dolgozik,Csak olyan hosszabbitó kábeleket használion, melyek kültéri használatra is alkalamasak. A kultéi használatra is alkalamas hosszabbitó kabel használata csökkenti az elektromos aramutés kockázat.
- Amennyiben az elektromos szerszam nedves kornyvezten tortenö üzemelteteleelkerulhetlen. hasznalion hibaaramvedy-kapcsolot. A hibaaramvedy-kapcsoló hasznalata csokkenti az elektromos aramutés kockazatát.
Legyen figyelmes es uygelyen arar, amit csinal es jarjon el ovatosan az elektromos szerszammal torteno munkavegzs soran. Ne hasznalia az elektromos szerszamot, ha faradt, vagy ha droq, alkohol vagy qovgszeres befolyasolsag alatt all. Az elektromos szerszam hasznalata soran mar egy figyelmetlen pillanat is elegendo ahhoz, hovy komoly serulesek jojiene letre.
Viseljen megfelelo szemelyi vedofelszerelst; hallasvedelmi eszkozt, vedoszemueveget, porvedo maskot a poraljaro munkaknal, vedokesztutyut a durva feluletu munkadaraboknal illetva a szerszamgep cserejen!
- Az elektromos szerszám bekapcsolása glott távolitsa el a beallito szerszámokat és a csavarhúzó kulcsokat. A keszülék forgo részében talalható szerszám vagy kulcs sérülésekhez gezehet.
- Viseljen megelelo ruhazatot. Ne viseljen bo ruhazatot vayéksereket. A hajat, a ruhazatot é a kesztyuket tartsa távol a mozgä alatt allo részektól. A laza ruhazatot, az eksereket vagy a hosszú hajat a mozgá alatt allo részek magukkal ragadhatják.
- Mindig használjá a porszivósisakot és a porelszivást.
- Ne hasznaljon oylan elektramos szerszámot, melynek a kapcsolója tönkremont. A ki és be nem kapcsolhato elektramos szerszám veszélyes és meg kell javitani.
A hem hasznalt elektramos szerszamokat gvermekek aktal el nem erheto helven tariolia. Ne engedie, hagy a keszulket oylan szemelyek hasznaliak, akim nem ismerik annak kezelését es ezeket az utmutatokat nem olvastak el. Az elektramos szerszmok veszelyesek, ha tapasztalatan szemelyek hasznalijak oket.
- Minden munkafolyamat megkezdese elott ellenorizze a szerszamgepek illetve szerszamok mukdokepesseget. Soha ne dolgozon sertt geppel, illetve tompa szerszammal.
- Az elektromos szerszámotCsak a megfelelo szakmai képzétseggel rendelkező szemelyzetnek écsak eredeti alkatreszekgel engedje javitani. Ezbiztositja az elektromos szerszámBiztonsagat.
Ha az elektromos szerszamgepeken beaillitasokat vegez yagy tartozekot cserel, huzza ki az elektromos csatlakozt a csatalkozolziatbol. illetve vegye ki a keszulk akujat. Az elektromos szerszamgepek veteiien beinditasa balesethezvezethet.
Gondosan szerelie ossze, illetve allitsa fel a munkaasztalt, mielott az elektromos szerszamgepet beepiti. A gondos felallitas fontos, hogy az asztal osszedolset elkerulje.
- Az elektromos szerszámgepet gondosan rögzítse fel a géptató lapra a használat elött. Az elektromos szerszámgep megcsuszása a géptató lapon a munkadarab fölotti kontroll elvesztéséhez gezethet.
A munkaasztalt szilard. sima es yizszintes feluiten allitsa fel. Ha a munkaasztal megcsuszhat vegy billeghet a feluiten, az elektromos szerszamgep, iletve a munkadarab nem verzetheto megfeleloBiztonsaggal.
- Ne terhelie tül a munkaasztalt, és ne használia létraként vagy álványként. A munkaasztal tulterhelése, vagy a rafelallás ahhoz gezehet, hogy a sulypont tül magasra kerül, és igy az asztal felborulhat.
- Ne munkaljon meg más anyagot, mint fat, vagy konnyen forgácsolhato muanyagokat. Kivétel: a szúrófúresz esetében - megfelelo fureszlap hasznalata mellett - konnyen forgácsolhato fémeket (mint pl. aluminium) is megmunkalhat.
- Szilankokat, speneket, egyeb, a munkadarabbol levalt darabokat tilos a mukdo szerszamgep (fureszlap) kornyezetebol kezzel eltavolitani!
- A felhasznalt szerszamgepeknek meg kei feleniuk a DIN EN 60745-1 szabvanynak. Az 1995 utani szerszamgepeknek CE jellek rendelkezniuk.
- Ne vagjon „szabad kézzel": a munkadarabot neCsak kézzel,hanem a parruzam-vagy szögvezetó hasznalatával gezesse a szerszámgephez!
A fureszlapot nem szabad a kikapcsolas utan oldalrol torten o ellennyomassal lefekezni.
- Csak a rendeltetésüknek megfeleloen használa a szerszámokat.
Csa k hiatan fureszlapot szabad hasznalni. Az alaptest nem lehet vastagbb, es a fureszfogterpesztes nem lehet keskenyebb, mint a feszitoek vastagsaga.
Rendszered idokzönkent ellenorize, hogy a csavarkotesek szorosan tartanak.
A munkaasztalrol tavolitsa el azokat a targyakat a munka megkezdese elott, amelyekel nem fog dolgozni.
- Soha ne hasznalja a munkapadot rendeltetésétöl eterö celra, illete volyan modon, amely nincs a hasznalati utasitásban.
Nem hasznalhato tuzifa vagasara.
Kör keresztmetszetu fa vágára nem hasznáhlato.
A gépetCsakabiztonsáigkapcsolón keresztul szabad ki/be kapcsolni.
A gepkapcsolotartosanbekapsolt allapotban tortenro rgziteshez a mellekelt kapsolorogztokengyelt hasznalja.
- Kisebb méretu munkadarabok megmunkálasakor hasznaljon tolobakot.
- Ha nem használaja, helyezze el a tolómböt az erre a celra kialakitott tartóra tárolashoz (8. ábra).
- Bizonyosodjon meg arról, hogy az asztallabk biztositára való két kihajthato tartó az oldaldo resz furataiban van rogztive a bizihto csapszegekkel, és a kézzel forgathato csavarok szorosra meg vannak húzva (15.3 ábra).
Az umembe helyezes elott gyrozodjon meg arrol, hagy a kezi korfuresz, a felse maro vagy a lyukfuresz szabalyosan van rogzitve a gepalapapon es a gepalaplapbiztosan beakadt a gepasztal hornyaiba, illetve a kiegesiztbo biszositastnyjto imbuszkulcs be van dugva (17.3 abra).
- Ne használá a fúreszasztalt a szabadban esós idöben.
- Vegye figyelembe a munkadarab maximalis méreitei (Lásd a Muszaki adatok címú részt).

H

BIZTONSAGI ELOIRASOK KORFURESZEKHEZ

Ezeken a korfureszpecifkus biztonsagi elorasokon kivul a felhasznalt szerszamgpbiztonsagi elorasait is keell tartani!
Csahtoekes kezi korfureszgepet hasznaljon, amelynek fureszaptmeroje nem haladja meg a 200 mm-t, illetve a vagasmelysege a 70 mm-t.
- Csak a megengedett maximális alaplapmérten belüli alaplapmetú körfūrészek szerelhetoek fel (Id. 18 ábra).
- Az asztali körfürésztCsak megfeleloen rogztitet védoburkolattal szabad hasznänl.
FIGYELEM: Gyozodjön meg rola, hogy a körfureszlap a nyilassal parruzamosan van felszerelve a fureszresben, adott esetben a kezi körfureszt ubbol be kell allitani.
A hosszú munkadarabokat támassza alá a nekitolásí oldalon, hogy vizszintesen feküdjenek fel. Hasznaljon pl. wolfcraft felsögörgos bakot (cikkszáma 6119973).
- Kerülje el a körfürész tulterhelését.
- Ne használjon ciszolókorongot.
- Csak a javasolt fureszlapokat hasznalja, és ezeket a megmunkalandó anyagnak megfeleloen valassza ki.
Veszely: ne nyuljon kezzel a fureszlapho, illetve a fureszlap kornyezetbe!
- Ne fogja meg a munkadarabot alulról. A védoburkolat nem tudja a fürészlaptól megvédeni a munkadarab alatt.
A vagasmelyseget a munkadarab vastagsagahoz allitsa be. A munkadarab alatt kevesbb, mint egy teljes fogmagassag kell lathato legyen.
Legyen mindig felkeszulve ra, hogy a fureszelésnel a fureszlap elranthatja a munkadarabot, illetve vissarughatja a kezlo fele.
A vissarugas a korfresz hibas es/vagy nem megfelelo hasznalatanak eredmene. Megfelelo elovigyazatossaggal, ahogy ezt a kvetkezekben ismertetjuk, ennek hatasai csokkentheok.
A fureszt két kézzel tartsa erosen, kariit pedig olvan helvzetben tartsa, hovy azokkal el tudia nvelni a visszarugas erejet. Mindig a fureszlap vona lamellet allion, ne uyg, hovy a teste a fureszlap vonaIa kerullon, A visszarugaskor a korfurasz hatrafele elugorhat, de a megfelio elovigyazatossaggal ez uralhato.
Ha a fureszlap beragad, vagy On abbahagvia a munkat, kapcsolia ki a korfureszt, es tarta a munkadarabban, amig a korfureszlap magatol le nem all. Ne akarja a korfureszt a munkadarabblkiemeli vagy hafrelé kihuzni, amig a furszlap mosoz, mert ez viszarugashoz vezethet Deritse ki es szintesse meg a fureszlap beragadasanak okat.
Ha a munkadarabban allo korfureszt uja el akarja inditani, eloszhor hozza a fureszlapot a fureszelisi res kozepere, es ellenorizze, nincsenek e beakadva a fogak a munkadarabba. Ha a fureszlap be van szorulva, akkor az ujrainditaskor kiugorhat a munkadarabbol, vagy visszarugast okozhat.
Nagyobb lapok megmunkalasanl tamassa ala oket, hogy csokkentse a visszarugas kockazatat, amit az esetleg beszorulo fureslap okozhat. A nagyobb meretu lapok sajat sulyuk miatt meggorbulhetnek. A lapokat mindket oldalukon, mind a fureszelesi res kozeleben, mind a szelkon ala kell tamasztani.
- Soha ne hasznaljon eletlen vagy megrongalodt fureszlapok. Az eletten vagy hibas fogkiosztasu fureszlapok a tul keskeny vagasi res altal megnevededt surlodashoz, a fureszlap beragadasahoz es viszarugashoz gezetnek.
A fureszelis elott huzza meq szorosra a vagasi melység es vagasi szog beallito elementek. Ha a fureszelis soran megvaltoznak a beallitask, a fureszlap beeelodhet es a furesz visszarughat.
Legyen kulonosen elovigyazatos, ha meglevo falban, vagy mas be nem lathato teruleten fureszel. Az anyagba besullyedofurszlap
a fureszelis kozben kivulrolnem lathato akadalyokban megakadhat es ez visszarugashoz gezethet.
A hosszvagó es illesztofuresz hasznalata eseten mindig hasznalja a tolobotot, mivel a fureszlap nem lathato.

BIZTONSAGI ELOIRASOK SZUROFURESZEKHEZ

• Ezeken a szurofureszpecifikus biztonsagi eloirasokon kivul a felhasznalt szerszamgep biztonsagi eloirasait is be kell tartani!
• Ne dolgozzon sérûlt szúrófúresszel.
• Kerüle el a szurofuresz tulterhelesét.

FIGYELEM: MAROASZTALKÉNT KIZÁRÓLAG PÁRHUZAMVEZETÖVEL

(CIKKSZÁMA 6901000) EGYÜTT HASZNÁLHATÖ

BIZTONSAGI ELOIRASOK FELSOMAROKHOZ

• Ezeken a felsömaróspecifikus biztonsági elóirasokon kivul a felhasnált szerszámgebbiztonsági elóirásait is be kell tartani!
  Legyen mindig felkeszulve arra, hogy a maras kozben a munkadarab kontrollalhatatlanna valhat, illetve vissarughat.
• Ne használia a munkaasztalt ives maráshoz.
  Marasi munkat sak a kiegésitokent klon kaphato parruzamos marasvezetovel (cikszama 6901000) vgezzen, a vissarugas elkerulese erdekiben, illetve azert, hovy a marhoz kezzel valo hozaerres veszelvmt minimalisra csokkentse.
  Vegye figylembe a parhuzamos marasvezeto eredeti hasznalati utasitasat (cikszama 6901000) a megfelelo felszereléshez.
• Ne hasznaljon 1800 W-nal nagyobb teljesitmenyu, illetve 230 V-nal magasabb uzemi feszultsegról muködo felsomarót.
• Ne hasznaljon 27 mm-nél nagyobb atmérojú marófejet.
• Figyeljen arra, hogy a munkadarab elotolasnak mindig a maro forgárisányával szemben kell törtennie.
  A maroasztalkent valo hasznalathoz adott vagobetét-gyurk kozul mindig a megfelelo méretut hasznalja. ABiztansagos munkahoz mindig a lehto legkisebb gyurut keh hasznalni.
• MindigCsakéles, megfeleloen karbantartott éa gyaró utasitásainak megfeloen beallitott marfejeket hasznaljon.
  Figyelj an hasznalt szerszamgepek es szerszamok feluleten, a csomagolasukon, vagy a hasznalati utasitasaikban megadott elorakskra es parameterekre, kulonos tekintettel a minimum es maximum fordulatszamra es a forgasiranyra.
• Vegye figyembe, hagy a maroszerszamok nem megfelelo alkalmazasa, a nem megfelelo munkadarab hasznalata, illetve a munkadarab feldolgozasara vonatkozo eloirasok figyelmen kivul hagyasa veszelyes helyzet kialakulasahoz gezethet.
  A marásvezető kozelében történő maráskor tartsa kezét távol a marôtól.
  AmikorCsak lehseges,hasznaljon a parhuzamos marvezeto mellett nyomosarukat is.
  A hosszú munkadarabokat megeleloen ala kell tamasztani, a munkadarab esetleges lebillenesebol adodole balesetek elkerilise erdekuben. Az alatamasztanak stabilan kell allnia, es a munkaasztallal megeyezo magassagunak kell lennie (mint pl. a 6119973 cikkszamon kulon kaphto felsogrgos bak).
  C Sak oyan munkadarabokkal dolgozzon, amelyeket sulyukbol es meretubol adoan egy ember meg biztonsagosan kezelni tud.
• A szerszám és a munkadarab ismerétében valassza ki a megfelelo fordulatszámot. A felsomaró kezikönyve tartalmazza a megfelelo fordulatszámokat.
• Vegye figyelembe a feldolgozható munkadarab maximális méreitei (Iásd muszaki adatok).

H

SZALLITASI TERJEDELEM

Csomagolja ki a MASTER cut 1500-at a kartondobozbol es ellenorizze, hogy hianytalanul tartalmaz-e minded, az abran szerepl o alkatreszt (1. abra, 2. abra).

ALAPSZERELEs

Az asztal összeallitasa; Helyeze az asztal felsó részét egy egyenes és tiszta felületre. Rögztse az elúso lápárat és az also merevitot az abra szerint a rögztöelemekkel. Üglyelen arra, hovy mindkét reteselé kar a tartófuratban legyen és mindkét kézzel forgathato csavar szorosan meg legyen huzva (3.1 ábra). Ezt kōvetö n serelje fel a hatso lápárat és a masodik also merevitot. Ezutan rögztse a két keresztmerevitot az elúso fix lápáron, ez'tk ovetöen tola a hatso lápárat felfelé és szereljefel a két keresztmerevitó maior végét (3.2 ábra). Ezután hùzza ra az abra szerint a két gorgós talpütkoźopart a hatso lápárra, a maior kettôt pedig az elúso lápárra (3.3 ábra).

FIGYELEM: Ugyeljen arra, hagy a megjelört rögztöelemekCsak annyira legyenek meghuzva, hogy az asztalt kisebb ellenallassl össze lehessen csukni. Mindig gyozodjön meg arrol, hagy a kétBiztonsagi tarto beakadt es mindkét kézzel forgathato csavar szorosra meg van huzva.

Az asztalt ezt kovetoen talpra allithatja.

FIGYELEM: Ugyeljen arra, hogy a keeit az asztal kinyitasánás összehajtsánál, valamint a gépalaplap elforditásánáne csipe be.

Satu: A satut az abra szerint sarelje a gepasztalra. A satu a jobb es a bal oldalra is felszerelheto (4. abra).

Biztonsagi kapcsoló: ABiztonsagi kapcsolot az abra szerint szerelje a gepasztalra (5. abra).

Vedofedel; Elszor szerelje ossze a vedofedel egyes rseszeit. Ezt kvetoen a vedofedel tartojat tolja be a vezetovel az aluminiumprofilba es a két imbuszcsavart huzza meg szorosra az imbuszkulccsal (6. abra).

Bekapsolokapocs: Koso osze a zsinor egyik vegt a bekapsolokapocs nyilasaval, a masik vegt pedig a vedofedel tartojaval (7. abra).

Tolómb: A tolómböcstatlakoztassa tartóra (8.ábra).

Derekszogutkoz: Szerelje fel a derekszogutkozot az abra szerint (9. abra). A munkadarab magassagatol fuggoen at kell serei na alminiumutkozot. Legalabb 15 mm magassagu a munkadarab a keskeny oldalan allva (9.1 abra), legfeljebb 15 mm magassagu a munkadarab fektete (9.1 abra). A derekszogutkoz o munkadarabot a vezetohoronyba gezeti (9.3 abra).

Párhuzamos utköz; Szerelje fel az utköztartot az abra szerint (10.1.abra). A két csapart és a negylapfejü anyakat csak lazáncsavarja fel (10.2.abra). Az aluminium utköztaz abra szerint tolga be és a csavarokat huzza meg szorosra (10.3.abra). Ezt követő an párhuzamos utköztolja be a vezetékbé és huzza meg a kézzel forgathato csapart (10.4.abra).

FIGYELEM: A gépalaplap éreteselése: Az imbuszkulcs a gépalaplapBiztansagi éreteselésere szolgal es az asztall torteno minden munkavégzes elott az abra szerint be kehl helyezni, az abran „lock" (záva) helyzetben latszik (11. ábra).

Közbetétgyürk: A két Közbetétgyüru az On biztonsagat szolgájla felso marasnál. Mindig a lehető legkisebb kózbetétgyurut valassza ki az alkalmazott marógephez (12. ábra).

Szoritokmok: Helyeze be a szoritokmoket az elofurt lyukakba, ezek a satuval egyutt a munkadarab roziteset szolgjalak.

AZ ASZTAL ÖSSZEHAJTÁSÁ ES KINYITÁSÀ

FIGYELEM: Az asztal összechajtsa elott feltétlenul huzza ki a halózati csatlakozót és a készülék csatlakozóját aBiztonsági megszakitóbl!

Összehajts: Lazitsa meg annyira a kézzel forgathó csavarokat, hogy a két reteszelökart vissza lehessen húzni és el lehessen forditani (14.1 ábra). Ezt kōvetöen hajtsa fel az asztalt a nyil irányába. Biztonságy érdekében üyeljen arra, hogy az ábra szerint egy talp talalho a talputkozónel, azert hogy az asztal ne csuszhasson el (14.2 ábra). A talpütkökken levő görök a konnyebb szallít stegit elő (14.3 ábra).

Kinyitas: Tarts meg az asztalt a két kezével es a talpat az ábra szerint helyeze el a talpütkozón (15.1 ábra). Egy mozdullatt forditsa el az asztalt a nyil irányába addig, amig egészen kinyilik (15.2 ábra). Ezt kóvetöen egy kéznel nyomja le az asztal elülsö sélet úgy, hogy a felso rész beakadjon. A két reteselö kart helyeze be a furatokba é a két kéznel elforgathó csavart szorosan húzza meg (15.3 ábra).

A GEPFELSZERELELES ELOKESZITÉSE

FIGYELEM: Az alabbiakban a gépalaplap munka elotti kinyitasat ès becsukasat részletezzuk, és ezt kel kovetni denen gépcse alkalméval!

A gopalaplap kinyitasa szerelesmi munkakhoz: Vegye ki a biztansagi reteszelis imbuszkulcsat. Mindket mianayag karhajtsa felfel es a gopalapapot a két karral enyhén emelje fel. Forditsa a gopalapapot a nyil iranyaba fuggoleges helyzetig es tolja elore az utkozig. Ezt kovetoen addig forditsa el a gopalapapot, amig azBiztosan felfekszik as azstalon (16. abra).

FIGYELEM: Felttlenul ügyeljen arra, hagy a gépalalapon valo munkavégzésnel az ujjai ne kerüljenek a gépalaplap ala (sérûlesveszely).

A geposszesereleset kovetoen zaria le a gopalaplot: Ehhez a gopalaplot kissemelje meg. Ezutan egyszerre huzza egeszen hataa es a hatso itkozig helyezez fuggolges helyzabette. A gopalaplot tartsa meg a ket muanyag karnal es a gopalaplot fordtsa el rozgitesi helyzetig a myil iranyaba. A gopalaplot feulraltkattinta be es mindket muanyag kartarja be. Most dugja be az imbuszkulcsot ismet a biztonsagi perselybe a gopalaplap letereszelasehez (17. abra).

H

A KÉZI KÖRFÜRÉSZ BESZERELESE

Nyissa ki a gépalapapot a 16. ábra leiśsa szerint.

Alkalmazható kézi körfureszek: Valassza ki az alkalmazható kézi körfureszek maximális mereteit (18. ábra). Csak hasitókes kézi körfureszt hasznaljon, legfeljebb 200 mm fureszlapármevel es legfeljebb 70 mm vágásmélyseggel.

A kezi korfuresz szerelse es beallitasa: Huzza vissza a kezi korfuresz felhajthato fedelet et helyeze a gepet a furesznilyasra kozepre igazitva. Oldja ki a kezi korfuresz vagasmelység-rogzitisét et nyissa ki a teljes vagasmelysaget (18.2 abra). Huzza szorosra a vagasmelység-rogzitisét. Allitsa be a kezi korfureszt a furesznilyalshoz képest kozepre igazitva es parhuzamosan.

FIGYELEM: Ellenorizze a legelso korfureszlap fog e a furesznylas elulso ele kozti tavolsagot. Ennek a tavolsagnak 20 mm alatt kell lennie.

Szerelési pelda kisebb alaplapu gépekhez.

A gep beallitasa utan tegeloszor uyg serejbe a ket oldalso utkozot, hagy azok teljes feuletukon erintkezzenek a gcp alaplapjalval. Ezutan szerelje fel a ket szoritokormt (18.3 abra). Most rogzitse az alaplap egyik oldalat. Ehvez elszor a derekszogu tartot serejfe l ket oldalso utkozovel. Ugyeljenarra, hogy az teljes feuleten erintkezzen az alaplappal. Ezutan a szemben levov oldalon uyanigy serejenfel egy derekszogu tartot ket oldalso utkozovel. Most szerelje be a ket szoritokormt (18.4 abra). A ket szoritokormt, amennyire lehetsesge, az alaplap hossabb oldalanak iranyaba kell felszerelni.

Szerelési példa nagyobb alaplapu gépekhez.

A gep beallitasa utan tegeloszor uyg szerelje be a ket oldalso utkozot, hogy azok teljes feuletukon erintkezzenek a gcp alaplapjaval. Ezutan szerelje fel a ket szoritokormot (18.5 c abra). Szerelje fel a ket oldalso utkozot, amennyire lehsetes, az alaplap hosszabb oldalanak iranyaba (18.5 d abra). Most szerelje be a derkszogur tartot oldalso utkozovel and kiesgesitzeskeppen csavarral, alatettel, bizzonsagi alatettel es anyaval (18.5 b abra). Ezutan szerelje fel a szoritokormot. Ezutan a szemblen lovo aldalon uyanigy szerelen jefeg derkszgoi tartot kdt oldalso utkozvels kiesgesitzeskeppen csavarral, alatettel, biztonsagi alatettel es anyaval (18.5 b abra). Vegul szerelje fel a szoritokormot (18.5 a abra).

Most zárja le és reteszelje el a gépalaplapot a 17. ábra leirása szerint.

Ellenorizze még egyszer, hagy a körfureszlap a nyilashoz képest parhuzamosan van felszerelve, adott esetben a kézi körfureszt üjbol be kell allitani.

Csatlakozás az aramszolgaltatashoz; A kézi körfurerSZ készülécksatlakozoját helyeze be a biztonsági kapcsolóba, és a biztonsági kapcsolóblkiindulva egy hosszabbitot cstlatakoztasson a halózati dugaljba (19.1 ábra). A csomag hosszabbitot nem tartalmaz.

FIGYELEM: Az elso üzembehelyezes elott nyomja meg a hokapsolot! Tufeszultség okozta aramkarimaradas miatt a hokapsolot 5-10 perc. várakozasi ido elteltével nyomja meg. Ezután hasznalhatja a K/ BE kapcsolot (19.2, 19.3 abrak).

A biztonsági kapcsolón nyomja meg a piros gombat (KI). Ezután szerelje fel a kézi körfürészen a bekapcsoló kapcsot (19.4 ábra). Most nyomja meg a zöld gombat (BE) és ellenorizze, hogy a résbetétben a fürészlap szabadon mozog (19.6 ábra), ezután ismét nyomja meg a piros gombat (KI) (19.7 ábra).

FIGYELEM: Alapvetoen huzza ki a halózati csatlakozó, ha nem használja vagy ha össehajtja az asztalt.

A MASTER cut 1500 most mar hasznalható.

TELEPITETT FÜRESZELES KEZI FÜRESZGEPPEL

FIGYELEM: Mindig vedofedellel dolgozzon es hasznalja a vedofedelen levo porelszivast.

Furészeléderékszögu tartoval

Tolja a derekszogtartot a vezetekbe (20.1 abra). Ugyeljen arra, hogy az utkoz fekete vge a vedefed alatt a heleto legkozelebb haladjon el, aztert hagy bitzosithato legyen a fedel megemelse (20.2 abra). Most huzza visza a derekszogtartot es helyeze et a munkadarabota derekszogtarton. Kapcsolja be a kezi korfureszt a biztonsagi kapcsolonal. Az abra szerint tolja a munkadarabot egy kezzel a derekszogtartonal, a masik kezzel a munkadarabot tola a nyil iranyaba a korfreszlaphoz (20.3 abra), amig a munkadarabot teljesen atvagta. Etutan a kezi korfureszt a biztonsagi kapcsolval ismet kapcsolja ki.

FIGYELEM: Mindig ügeljen arra, hovy mindket keze megfeló távolságra legyen a körfūreszlaptól (sérülesveszely).

FIGYELEM: A munkadarabok hossza a fureszres kozepetol a vedofedel tartojaig legfeljebb 330 mm lehet.

A derekszogtartoval a munkadarabokat 0^ - 65^ -os szogben fureszelheti. Ehhez lazitsa meg a kezzel forgathato csavekarot, allitsa be a kivant szoget es a kezzel forgathato csavarokat ismet huzza szorosra (20.4 abra). Ezutan fureszelje a munkadarabot a 20.1-20.3 abrak szerint.

Fureszels parhuzamos utkozovel

Csatlakoztassa a parhuzamos utkozot nyitott kezzel forgathato csavarral a gezetekbe. Tolja a parhuzamos utkozot a vedofedelhez kozel. Ellenorizze, hogy az aluminium utkozo semmi esetre se logjon ki jobban, mint a korfureszlap utolsa lathato foga (21.1 abra). Ebben az esetben oldja ki a rogztocsarakovat, az utkozot kisse huzza vissza es ezutan a cavarokat ismet huzza meg. Allitsa be a kivant vagasszelesseget es huzza meg a kezzel forgathato cavarokat. Kapcsolja be a kezi korfureszt a bizzansagi kapsoloval. Tolja a munkadarobot nyil iranyaba az abra szerint a korfureszlaphoz (21.2 abra), amig a munkadarobot teljesen atfureszelt. Ezutan a kezi korfureszt a bizzansagi kapsolval ismet kapcsolja ki. Keskeny munkadarabok eseten felttetlenul hasznalja a mellekelt tolotombot (21.3 abra).

FIGYELEM: A munkadarabok hossza, kozepen a fureszrestol a parhuzamos utkozig legfeljebb 375 mm lehet, es kozepen a fureszrestol a vedofedel tartojaig legfeljebb 330 mm lehet (21.4 abra).

H

Fuggoleges sarokvagas

A fuggoleges sarokvagashoz a kezi korfureszt ujbol be kell altitani. AItsa be kivant sarokszoget a kezi korfureszen. Huzza vissza a kezi korfuresz feljahthato fedel et helyezea a gepet a furesznylisra kozepre igazitva. Oldja ki a kezi korfuresz vagasmelyseg-rogziteset es nyssa ki a teljes vagasmelyseget. Huzza szorosra a vagasmelyseg-rogziteset. AItlsa be a kezi korfureszt a furasznyilashoz kepest konzepre igazitva es parhuzamosan (22.1, 22.2 abrak).

FIGYELEM: Ellenorizze a legelso korfurereszlap fog es a furesznylas elulso ele kozti tavolsagot. Ennek a tavolsagnk 20 mm alatt kell lennie (22.3 abra).

A gep beallitasa utan tegeloszor uyg szerelje be a ket oldalso utkozot, hagy azok teljes feuletukon erintkezzenek a gcp alaplapjaval. Ezutan szerelje fel a ket szoritokormot (22.4 a abra). Most rozgitse az alaplap egyik oldalat. Ehhez elszor a derekszogu tartot szerelje fel a ket oldalso utkozovel. Ugyeljen arra, hagy az teljes feuleten erintkezzen az alaplappal. Ezutan a szemben levov oldalon ugyanigy szereljen fegy derekszogu tartot kct oldalso utkozvel. Most szerelje be a ket szoritokormot. A kct szoritokormot, amennyire lehetseges, az alaplap hosszab oldalanak iranyaba kell felszerni (22.4 b abra). Fontos: Nagyobb alapapok esetuben a rogzitesnel a 15. oldal szerint jarjon el (18.5 abra). Meg egyszer ellorizze, hogy a resbetetben a fureszlap szabadon MOZG (22.5 abra).

Most zárja le és reteszelje el a gépalaplapot a 17. ábra lei;rasa szerint.

FIGYELEM: Ellenorizze meg egyszer, hogy a körfureszlap a nyiláshoz képest párhuzamosan van felszerelve, adott esetben a kézi körfureszt üjbol be kell allitani.

FURESZELLES LYUKVAGO FURESSZEL

Helyeze el a lyukvagu fureszt a gepalaplon ugy, hogy a fureszlap a furzsnyilas kozepen haladjon (23.1 abra). Szerelje ossze a lyukvagu fureszt az abra szerint negy oldalso utkozovel es negy korommel (23.2 abra). Most zarja le es reteszelje el a gepalaplop a 17. abra leiasa szerint. Csatlakoztassa a bekapsoL apocst a lyukvagu furesz capsoLojan es kose ossze a kszulek csatlakozjat a biztonsagi kapsoloval. A lyukvagu furesz alkmalazasnal feltetlenul hasnalmjon vedofedelet (23.3 abra).

MUNKAPADKÉNT VALO HASZNÁLAT

A MASTER cut 1500 4 mūanyag szoritókörömmel van felszerelve. Ezekkel a munkadarabokat rugalmasan és biztonságosan lehet rögziteni és kivenni. (24 ábra).

GÉPALAPLAP BEÁLLITÁSA

A gopalaplap magassagat a munkalapon uy allitottak be, hogyBiztositva legyen a munkadarab csuszasa a munkalapon es gopalapapon. Szukseg sreten a gopalaplap magassaga beallithato, Ehhez laizta msag a hat ellanyat. Eutan a gopalaplap magassagat a hat bealltocsavarr almalkaphoz igazodva kebellitani, es az ellanyakat ujra szorosre meg kellhuzni. Minden munkavegzes elott ellnorizze, hogy a hat ellenanya mindig szorosre meg van huvza. Ellenorizze mindn munkavegzes elott zt is, hagy a csavarok es az ellanyak mindkctarton a gopalaplap beakadasahoz mindig szorosra meg vannak huvza (25. abra).

SPECIALISTARTOZEKAMASTERcut1500-HEZ

KÉT KIEGESZITESKEPPEN FELSZERELHETO HASITOÉK, CIKKSZÁMA: 6930000 ES 6904000, HASITOÉK NELKÜLİ KEZI KÖRFürésZELESESHEZ

FIGYELEM: Az itt szerepló SPECIALIS tartożekot kizárólag a MASTER cut 1500-zal lehet használni.

FONTOS: A specialis tartozek mukodeset es kezelset a kovetkezlo leirasban es a 24. abrban lathatja.

RENDELTETESSZERU HASZNÁLAT

A két hasitóek miatt lehtöve valik a kézi körfureszelés hasznalata hasitóek nélkül.

A 6903000 cikszamú hasitóek legfeljebb 160 mm atmérőjú kezi körfureszlapokkal, legalabb 2.4 mm és legfeljebb 2.8 mm vágassésseggel való kezi körfureszelésre hasznalhato.

A 6904000 cikszamú hasitóek legfeljebb 200 mm atmérōjú kézi körfūreszlapokkal, legalabb 2,4 mm és legfeljebb 2,8 mm vágassélességgel és legfeljebb 66 mm vágasmélyseggel való kézi körfūreszelésre hasznalhato.

FIGYELEM: A specialis tartozek hasznalata elott felttlenul figylembe kell venni az altalanos biztonsagi utasitaskat, a kezi korfureszekr vonatkozobiztonsagi utasitaskat es a hasitoek nelkuli kezi korfuresz eredeti kezelisi utasitasat!

A 6903000 E\$ 6904000 CIKKSZAMU HASITOKEK

A 6903000 cikkszámú hasitóek a kovetkežo részekbol all: 1x hasitóek (legfeljebb 160 mm atmérojü körfureszlaphoz), 1x hasitóekbefogó (hosszú kivitel), 1x beallito idomszer (A ábra).

A 6904000 cikszámú hasitóek a kovetkező részekból all: 1x hasitóek (legfeljebb 200 mm atmérojü körfureszlaphoz), 1x hasitóekbefogó (rovid kivitel), 1x beallito idomszer (B ábra).

FIGYELEM: A kovetkezokbenCsak a 6903000 cikszamu,legfeljebb 160 mm atmerojukorfurreszlappal vegzett kezi korfurreselhesz valo hasitek szerelset es mukodset irjuk le.

A 6904000 cikszamú, legfeljebb 200 mm atmérojú körfureszlappal végzett kezi körfureszeléshez valo hasitóek szerelése és muködése ezzel megegyezik. Ezzel a hasitóékkel azonban legfeljebb 60 mm magassagu munkadarabokat lehet megmunkálni.

H

HASITÖEK SZERELÉSE

Nyissa ki a gopalapapot a 16. abra leiirasa szerint (C.1 abra). Szerelje osze a befogocapszeget a rogztoelemekkel. Ezt az osszekotest cskan szerelje osse (C.2 abra). Zarja be a gopalapot (C.3 abra). Helyeze be a hasitoeket feulrrol kb. 2 cmre a befogocapszeg hornyaba. Ugyeljen arra, hogy a hasitoek az abra szerint a nyil iranyaba utkozesig a gopalapat fele legyen elforditva (= fuggoleges irany). Huzza szorrosa az imbuszsavart (C.4, C.5 abrak). Most nyissa meg a gopalapatot (C.6 abra).

A KÉZI KÖRFURESZ BESZERELESE

Húzza vissza a kézi körfūrész felhajthato fedelet és helyezse a gépet a furesznyilásra bözepre igazitva. Oldja ki a kézi körfūrész vágasmélység-rögztiset és nyissa ki a teljes vágasmélységet. Húzza szorosra a vágsmélység-rögztisetet.

FIGYELEM: Ellenorizze a legelso korfureszlapfog es a furesznyilas elulso ele kozti tavolsagot. Ennek a tavolsagnak 20 mm alatt kell lennie.

Igazitsa ki a kezi körfuresz elulso oldalat a kezi körfuresz alaplapjan levo 0-jelzessel es a gopalaplon levo ket jelolo segedvonall agyutt. A kezi körfuresz hatso oldalanai ki a körfureszlapot hasitoekkel kozepre igazitva (D.1 abra). Fontos: A megfelelo beallitas ellenorzeset legjobban a hasitokc nogtt a körfreszlap iranyaban lathatj at, mivel a körfureszlapnak nagyob az anyagvastagsaga, mint a hasitoknek. A kezi körfuresz beallitasa utan eloszor a ket oldalso utkozot szerelje fe lugy, hogy az teljes fuleleten erintkezzen a gcp alaplapjalval. Ezutan szerelje fel a két szoritokrmot (D.2 abra).

FIGYELEM: Még egyszer ellenörizze, hogy a körfürészlap a hasitóékhez kózpontosīva van elhelyezve, egyébként a kézi körfürészt üjból be kell allitani.

Most rozitse az alaplap egy tovabbi oldalat. Ehhez elszor a derekszogu tartot szerelje fel a ket oldalsutkozovel. Uglyelen arra, hagy az teljes feiuleten erintkezzen az alapplap. Ezutan a szemben levó oldan uyanigy szereljen fely derekszogu tartot ket oldalsotkozovel. Most szerelje be a két szoritokormot (D.3 abra). A ksetztokormot, amennyire lehetsges, az alaplap hossabb oldalanak iranyaba kellfelserelni. Fontos: Tovabpi rozgitesi lehtoseget tal a valtozo méretu alaplapnai 13-15, oldalon.

A hasitóek és a körfureszlap koztiBiztonsági távolsag beallitasa a beallito idomszerreI.

Zarjalegapalapot (E.1 abra). Szereljef alz abran szereplk akatrzeseket a hasitokre (E.2 abra). Hasitokkel oszekott csavarokat es recezett anyakat huzza meg szorosa, a hazban elol levo csavarokat es recezett anyakat csk alan szerelje fel. (E.3 abra). Lazitsa ki az imbuszkulccsal a hasitokr-ogztest (E.4 abra). A hasitoket a korfureszlaphoz visszintesen tolja le (E.5 abra). Addig tolja le a hasitoket, amig legalabb egy korfureszlapfog a beallto idomsszer hazaban utkozik (rezletek az E.6 abran). Most huzza szorosra az elulso recezett anyat (E.6 abra). Az imbusczavar meghuzasa utan a korfureszlaptol a hasitokegmert tegfeljebb 5 mm-es biztonsagi tavolsag be van allitva (E.7 abra). Ezt koveten csavarozza le a beallto idomszert a hasitokkrol (E.8 abra).

FIGYELEM: Most meg egyszer ellenorizze, hagy a körfureszlap a hasitóekhez képest kozpontositva van beallitva (részletek az E.8 abr), es a betartottak a körfureszlaptól a hasitóekig mert legfeljebb 5 mm-es biztonsági távolságot (részletek az E.6 abr), kulönben a kezi körfureszt übjol be kell allitani.

FIGYELEM: Minden munkavégzés elott ellenorizze, hogy a hasitók és a rogztöelemek szorosan meg vannak húzva!

Ezután reteszelje el gépalapapot a 17. ábra leiírasa szerint. Az asztal most készen all a telepitett berendezéssel való fureszeléshez, ezzel kapcsolbatan további tajékoztatast talal a „Telepitett fureszelés kézi körfuresszel“ cimü bekezdésben.

Vagasmelyseg beallitasa

A kezi körfuresz vagamelységénék beaillitasyohaz ahasitek magassagat is kelt allitani, azert, hagy a kezi körfureszlaphoz mert tegfeljebb 5 mm bizzonsagi távolsag bistosistolegyen Elszor lazitsa ki a hasiteket abuszukulcsal. Most alltsa be a körfuresz kivant vagsmelységét. Huzza a vagamelység-rogzitisét. Szerelje fel es helyzez el a beallito idomszt a hasiteokgel egytt z E.1 -E.8 abrak szerint.

Fuggoleques sarokvagas

A fuggolegs sarokvagashoz a kezi korfureszt ubol be kellitani. Alltsa be a kivant sarokszoget a kezi korfreszen. Huzza vissza a kezi korfuresz felhajthato fedel et es helyeze a gepet a furesznyilra kozepre igazitva. Oldja ki a kezi korfuresz vagasmelyseg-rgziteset es nyissa ki a teljes vagsmelyseget. Huzza szorosra a vagsmelyseg-rgziteset (F.1, F2 abrak). Lazitsa ki az imbusczavart es forditsa el a hasitoeket, amig a hasitoek a korfreszlaphoz kepest potosan kozepre van fordita (F.3 abra).

FIGYELEM: Ellenorizze a legelso korfureszlap fog e a furesznyilas elulso ele kozti tavolsagot. Ennek a tavolsagnak 20 mm alatt kell lennie (F.4 abra).

Húzza szorosra az imbuszcsavart (F.5 ábra).

FIGYELEM: Alitsa be uy, hagy a körfureszlap a furesznyilasban parruzamosan legyen es egyidejuleg ugyeljen arra, hagy a körfureszlap mindig a hasitókhez képest kozpontositva helyezkedjen el.

Mindkét oldalsó utköztó uyg szerelje fel, hogy azok teljes feiuletkön erintkezzenek a gep alaplapjával. Ezután szerelje fel a két szoritokörmt. Most rozgtse az alaplap egy további oldalát. Ehhez elször a derékszogu tartot szerelje fel a két oldalsó utközvel. Ugyeljen arra, hogy az teljes feluletén erintkezzen az alaplappal. Ezután a szemben levó oldalon ugyanigy szereljen fel egy derékszogu tartot két oldalsó utközvel. Most szerelje be a két szoritokörmt. A két szoritokörmt, amennyire lehetségés, az alaplap hosszabb oldalänak irányába kell felszerelni (G ábra).

A hasitóek é a körfureszlap koztiBiztonsagi távolsag beallitasa beallito odomszerrel.

Zarjalegapalapot (H.1 abra).Szerelje fel az abran szereplk alkatreszeket a hasitokre (H.2 abra).A hasitokkel osszekottoc savarokat es recezett anyakat huzza meg szorosra, a hazban elol levo cavarokat es recezett anyakat saklan szerelje fel. (H.3 abra).Lazitsa ki az imbuszkulccsal a hasitokk-rogzitest (H.4 abra).A hasitoket tolka a korfureszlaphoz a korfureszlap ugyanazon szogeben (H.5abra).Addig tolja le a hasitokket, amig legalabb egykufreszlapfag a beallito idomszer hazaban utkozik (rezlteke a H.6 abran). Most huzza szorosra az elulso reczett anyat (H.6 abra). Az imbusczsvar meghuzasa utan korfureszlaptol a hasitokig mert legfeljebb 5 mm-es bitzonsagi tavolsag be van allitva (H.7 abra).Ezt kovetoen cavarozla le a beallito idomszert a hasitokkrrol. Reteszelje e a gopalaplot a 17. abra szerint es meg egyszer ellorizze a korfureszlap szabadon futasat (I abra).

H

FIGYELEM: Most meg egyszer ellenorizze, hogy a körfureszlap a hasitoekhez képest kozpontositva van beallitva (részletek az I abrán), és a betartották a körfureszlaptól a hasitoekig mert legfeljebb 5 mm-es biztonsági távolságot (részletek az H.6 abrán), kulönben a kezi körfureszt übjó be kell altitani.

FIGYELEM: Minden munkavegzés elott ellenorizze, hogy a hasitóek és a rogztöelemek szorosan meg vannak húzva!

Az asztal most készen all a telepitett berendezessel valo fureszeléshez, ezzel kapcsolban tovabbi tajekoztatast talal a „Telepitett fureszelés kézi körfuresszel" cimü bekezdésben.

10 év garancia

Tiszelt Vásárló

On egy kivalo minosegu wolfcraft termeket vasarolt, amely Onnek suk oromet fog okozni munkaja soran.

A wolfcraft ^6 -termékek megfelelnek a legszigorubb muzaki eloirásoknak,és hosszú, alapos fejlesztési-és tesztelési folyamaton mennek keresztul. A megfelelo muzaki fejlesztés és a megbizhato minõsegi ellenorzesekBiztositjak, hagy On a megfelelo termek mellett dönthessen.

A megvásárolt wolfcraft^® -termékre a keszülékeknek kizárolag az otthoni barkácsolás területén való használá esétén a vásárlás dátumától számított 10 év garanciátBiztositunk. A garancia scak magában a vásárolt termékben bekovtekez károkra és az anyag,és a gyartásihibákvaisszavezethtó károkra vonatkozik. A garancia nem vonatkozik a szakszerüttlen kezelésból vagy a karbantartás hiányaból eredó hiányosságokra és károkra. A garancia szintén nem vonatkozik a szokásos kopásokra, a hasznalat altal törtent szokásoskopásra, valamint a vásárló által a szerzödes megkõtes elött már ismert hiányosságokra és károkra.

A garancialis igenyekCsak a szamla/vasarlasbizonylat bemutatasaval ervemyesithetoek.

A wolfcraft *altalBiztositott garancia nem korlatozza az Ont, mint fogyasztot megilto törvenyegogokat (teljesités, a vásarólstóvaléllássvagarcökentés, kárteritésvagy a befektétés megteritése)

Konformitási nyilatkozat a 2006/42/EK gépekre vonatkozo EU irányely II. A melleklete szerint.

A wolfcraft GmbH (D-56746 Kempenich Wolfstrasse 1.) nyilatkozik, hogy ez a termek (MASTER cut 1500) az EU 2006/42/EK gépekre vonatkoz irányelvenek megfelel. TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg. BM: 60087567 0001 Alkalmazott harmonizalt szabványok: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

A Megfelelosegi nyilatkozat alairasara es a Muszaki Dokumentacio osszeallitasara felhatalmazott szemely. (Cegvezetes/Technik/Logistik; wolfcraft GmbH)

RO

INTRODUCERE
