Tipul produsului	Banc de lucru multifuncțional (masă de tăiat, frezat, banc de lucru)
Marcă	Wolfcraft
Model	6906000 (MASTER cut 1500)
Dimensiuni (montat)	780 x 520 x 863 mm (L x l x H)
Dimensiuni (pliat)	1335 x 520 x 260 mm
Suprafața de lucru	780 x 500 mm
Greutate	17 kg
Sarcină admisă	200 kg
Înălțimea maximă de tăiere (ferăstrău circular)	60 mm (cu lamă ≤200 mm)
Lățimea maximă de tăiere (cu opritor paralel)	375 mm
Diametrul găurilor de strângere	20 mm
Alimentare sculă compatibilă	230 V / 50 Hz, putere maximă 2760 W (prin întrerupător de siguranță încorporat)
Funcții principale	Ferăstrău circular staționar (lamă ≤200 mm), ferăstrău pendular, masă de frezat (cu accesoriu ref. 6901000), banc de lucru cu menghină și cleme
Echipamente incluse	Menghină, opritor unghiular (0-65°), opritor paralel, capac de protecție cu aspirație, întrerupător de siguranță, placă de mașină reglabilă pe înălțime, tijă de împingere, 4 cleme de fixare, cheie Allen
Accesorii opționale	Pană de despicare suplimentară (ref. 6903000 pentru lamă ≤160 mm, ref. 6904000 pentru lamă ≤200 mm), opritor de frezat paralel (ref. 6901000), măsuță cu role (ref. 6119973)
Întreținere și curățare	Curățați după utilizare, verificați periodic strângerea șuruburilor, nu utilizați în exterior pe ploaie
Siguranță	Capac de protecție, întrerupător de siguranță, opritor unghiular și paralel, clemă de cuplare, pană de despicare obligatorie pentru ferăstrăul circular
Materiale	Aluminiu (placă de lucru), oțel (structură)
Garanție	10 ani (pe baza facturii)
Norme	CE, DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Întrebări frecvente - 6906000 WOLFCRAFT

Cum se montează un ferăstrău circular pe bancul de lucru MASTER cut 1500?

Deschideți placa pentru mașini prin basculare (figura 16). Așezați ferăstrăul în mijlocul fantei de tăiere, aliniați-l paralel cu fanta, apoi fixați-l cu ajutorul opritoarelor laterale și al clemelor de fixare. Asigurați-vă că lama depășește cu mai puțin de 20 mm marginea din față a fantei. Închideți placa și introduceți cheia Allen pentru a bloca (figura 17).

Care este sarcina maximă suportată de banc?

Sarcina admisă este de 200 kg distribuită uniform pe suprafața de lucru. Nu utilizați ca scară sau schelă.

Cum se pliază și se desface masa pentru transport?

Pentru pliere, slăbiți cele două pârghii de blocare, scoateți-le și basculați masa înainte (rolele facilitează transportul). Pentru desfacere, țineți masa, puneți un picior pe amortizor și basculați înapoi până la fixare. Reintroduceți pârghiile și strângeți șuruburile cu mâner.

Pot folosi o freză pe acest banc?

Da, dar numai cu opritorul de frezat paralel opțional (ref. 6901000). Utilizați numai freze de 230 V cu putere ≤1800 W și freze cu diametrul ≤27 mm. Folosiți inelul de suport cât mai mic posibil.

Ce tipuri de ferăstraie circulare sunt compatibile?

Ferăstraiele circulare manuale cu pană de despicare, lamă cu diametru ≤200 mm și adâncime de tăiere ≤70 mm. Placa de bază trebuie să corespundă dimensiunilor indicate (figura 18). Utilizați exclusiv lame în stare bună.

Cum se reglează înălțimea plăcii pentru mașini?

Slăbiți cele șase contrapiulițe de sub placă, apoi reglați înălțimea cu cele șase șuruburi de reglaj astfel încât placa să fie la nivel cu suprafața de lucru. Strângeți toate contrapiulițele înainte de utilizare.

La ce servește întrerupătorul de siguranță?

Întrerupătorul de siguranță permite conectarea sculei electrice și comandarea acesteia în siguranță. Este echipat cu un întrerupător termic (apăsați după supratensiune). Utilizați întotdeauna clema de cuplare pentru a menține întrerupătorul în poziția pornit.

Cum se folosește opritorul unghiular pentru tăieri înclinate?

Slăbiți șurubul opritorului, reglați unghiul dorit între 0 și 65°, apoi strângeți. Așezați piesa contra opritorului și împingeți-o spre lamă. Opritorul ghidează piesa în canelura de ghidare și ridică capacul de protecție.

Unde găsesc piese de schimb sau accesorii suplimentare?

Accesoriile precum penele de despicare (ref. 6903000, 6904000) sau opritorul de frezat (ref. 6901000) sunt disponibile la dealerul dumneavoastră Wolfcraft. Pentru piese de schimb, contactați serviciul clienți Wolfcraft (email: [e-mail]).

Ce materiale pot prelucra cu acest banc?

Lucrul este limitat la lemn și materiale plastice ușor de îndepărtat prin așchii. Excepție: cu un ferăstrău pendular echipat cu o lamă adecvată, puteți prelucra metale moi precum aluminiul.

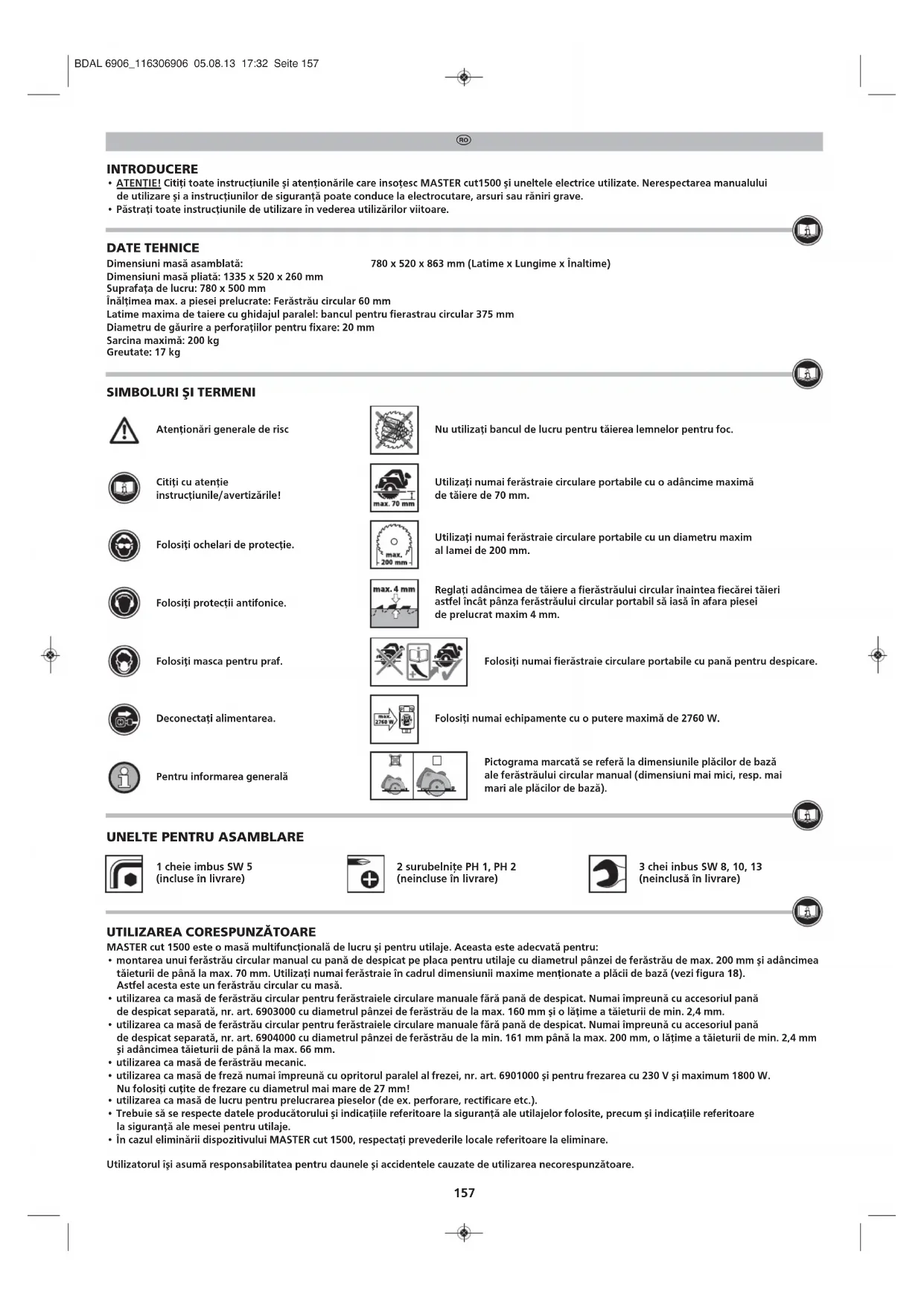

MANUAL DE UTILIZARE 6906000 WOLFCRAFT

• ATENTIE! Citi t oate instrciunile si atentionarile care insoesc MASTER cut1500 si uneltele elecrice utilizezate. Nerespectarea manualului deutilizare si a instructiunilor de siguranta poate conduc la electrocutare, arsuri sau raniri grave.
• Pastraţi toate instrucțiunile de utilizare in vederea utilizarilor viitoare.

DATE TEHNICE

Dimensiuni masă asamblata:

Dimensiuni masa piata: 1335 × 520 × 260 ~mm

Suprafata de lucru: 780 × 500 ~mm

Inaltimea max. a piesei prelimcate: Ferastru circular 60 mm

Latime maxima de taiere cu ghidajul paralle: bancul pentru fierastrau circular 375 mm

Diametru de gaurire a perforatiilor pentru fixare: 20mm

Sarcina maxima: 200kg

Greutate: 17 kg

780 x 520 x 863 mm (Latime x Lungime x Inaltime)

SIMBOLURI $I TERMENI

Nuutilizati bancul de lucru pentru tăierea lemnelor pentru foc.

Citi ci atentie instrciunile/avertizarile!

Utilizi numai ferastraie circulare portabile cu o adancime maxima de taiere de 70 mm.

Folositi masca pentru praf.

Folosi numai fierastraie circulare portabile cu panà pentru despicare.

Deconectati alimentarea.

Folosi numai echipamente cu o putere maxima de 2760 W.

Pentru informareagenerala

Pictograma marcata se refera la dimensiunile placilor de bază ale ferastrăului circular manual (dimensiuni mai mici, resp. mai mari ale placilor de bază).

UNELTE PENTRU ASAMBLARE

1 cheie imbus SW 5 (incluse in livrare)

2 surubelinite PH 1, PH 2 (neincluse in livrare)

MASTER cut 1500 este o masă multifunctională de lucruși pentru適用. Aceasta este adevvată pentru:

• montarea unui ferastru circular manual cu panà de despicat pe placà pentru ci diametrul pänzei de ferastru de max. 200 mm si adancimea taieturii de până la max. 70 mm. Utilizi numai ferastriae in cadrul dimensiunii maxime mentionate a placi de baz (vezi figura 18). Astfel acesta este un ferastru circular cu masa.
• Utilizarea ca masa de ferastrau circular pentru ferastralee circulare manuale fara pana de despicat. Numai impreunau cu accesorui pana de despicat separata, nr. art. 6903000 cu diametral panzei de ferastrau de la max. 160 mm si o latime a taiturii de min. 2,4 mm.
• Utilizarea ca masa de ferastru circular pentru ferastrale circulare manuale fara panadespicat. Numai impunau cu accesorui panad espicat separata, nr. art. 6904000 cu diametral panzei de ferastru de la min. 161 mm pana la max. 200 mm, o latime a taiturii de min. 2,4 mm si adancimea taiturii de pana la max. 66 mm.
• utilizarea ca masă de ferăstrău mecanic.
• Utilizarea ca masa de freza numai impreunacu opritorul paralleal frezei, nr. art. 6901000 si pentru frezarea cu 230 V si maximum 1800 W. Nu folositi cutite de frezare cu diametrul mai mare de 27 mm!
• utilizesa ca mas de lucru pentru prelimucrarea pieselor (de ex. perforare, rectificare etc.).
• Trebuie sa se respecte datele producatorului si indicatorile referitoare la siguranta ale utilajelor folosite, precum si indicatorile referitoare la siguranta ale mesei pentru適用.
• In cazul eliminarii dispositivului MASTER cut 1500, repectati prevederile locale referitoare la eliminare.

Utilizatorul işi asumă responsabilitatea pentru dauneleși accidentele cauzate de utilizarea necorespunzătoare.

RO

INSTRUCTIUNI GENERALE DE SIGURANTA

• Pastrati zona de lucru curata si bine iluminata. Dezordinea sau zonele de lucru intunecate favorizeazaccidentele.
• Nu lucreati cu scule electrice in atmospere explozive, in prezena lichidelor inflamabile, a gazelor sau pulberilor. Sculele electrice produc scantei care pot aprinde praful sau vaporii.
• Nu permitei accesul copilor si a altero persone in timpul operarii unei scule eletrice. Distragerea atentiei poate provoca pierderea controlui asupra echipamentului.
  Stecherul sculei eletrice trebuie sa se potriveasca in priz. Stcherul nu trebuie modificat in nici un fel. Nu folositi fse adaptoare la sculele elecrice cu impamantare. Stecherele nemodificate si prizee potrivite vor reduce riscul de electrocutare.
• Nu expuneti uneltele elecrice la ploaie sau umezeală. Patrunderea apei intr-o unealtă eletrica creste riscul de electrocutare.
  Cand lucrati c u o unealt a electrica in aer liber, folositi numai cabluri prelungitoare adevate pento lucrul in aer liber. Folosirea unui cablu predungitor aecvat pentru munca in aer liber reduce riscul de electrocutare.
• Atunci cand operarea unei unelte eletrice intr-un mediu umed este inevitabla,utilizati un intrupator de curent rezidual. Utilizarea unui intrupator de curent rezidual reduce riscul de electrocutare.
  F i t a medicamentel. Un moment de neatentie atunci cand utilizi o unealt a electrica poate duce la accidente grave.
• Utilizati echipamentele de protectie corespunzatoare: sistme de antifonare, ochelari de protectie, masca de graf, folosi t manusi de protectie atunci cand prelucrati materiale aspre sau cand schimbati accesoriile uneltelor eletrice.
• Indepartati uneltele de reglare sau cheile inainte de a porni unealta eletricra. O unealtaa sau cheie care se afla intr-o componenta care se roteste, poate provoca leziuni.
  imcare. Hainele largi, bijuterile Sau paur ung pot fi prinse de piesele aflate in miscare.
• Utilizati intotdeauna capacul de protectie impreuna cu un system de extractie a prafului.
• Nu fosoti o unealtă electrică al cârei comutator este defect. O unealtă electrică care nu mai poate fi controlă din intrerupător este periculoasă si trebuie reparata.
• Nu lasati uneltele electrice nefolosite la indemana copilor. Nu lasati personale care nu sunt familiarizate cu unealta electrica sau care nu au citte acentre instructiuni s o foloseasca. Uneltele electrice sunt periculoase dac sunt folosite de oamen lipsiti de experienta.
• Inainte de inceperea lucrului, verificati functionareautilajelor si uneltelor. Nu lucrai niciodata cu unelte deficitare sau tocite.
• Reparati unealta dvs. electrica numai la service-uri autorizate care utiliseazpiie de schimb originale. Astfel asigurati mentinerea sigurantei uneltei dvs. elecrice.
• Deconnectati alimentarea si/sau bateria uneltei eletrice inainte de a schimba accesoriile sau inainte de realizare reglajelor. Pornirea accidentala a uneltei eletrice poate cauza raniri.
  Realizati montarea corecta a bancului de lucru inainte de atasarea uneltelor elecrice. Montarea corecta este in masursa previna caderea sau pierea bancului de lucru.
  Fixati bine unealta eletrica de plac a de fixare inainte deutilizare. Slabirea fixarii uneltei elecrice poate conducie la accidente.
  Asezati bancul de lucru pe o suprafata stabila, uniforma si orientalala. In cazul in care bancul de lucru nu este stabil, pisa de lucru nu poate fi prelimucrata uniform si in conditi de siguranta.
• Nu depäsi t sarcina maxima a bancului de lucru si nu-l folositi ca scarà sau schéla. Depásirea sarcinii maxime sau Utilizarea pe post de scarà sau schelä schimba centrul de greutate al bancului de lucru si poate conduc la rasturnarea acestua.
• Nu prelucrati alte materiale cu exceptia celor din masa lemnoasa si a plasticer uor prelucrabile. Exceptie: numai in cazul folosirii unui ferastrau pendular pentru tăierea metaeleor moi (de ex. aluminiu).
• Aschiiile, rumegusul sau splanul nu se vor indeparta cu mana in timpul functionari uneltelor eletrice.
• Uneltele electrice utilisetrebuie sa fie conforme cu Directiva DIN EN 60745-1. Echipamentele electrice produse dupa 1995 trebuie sa fie marcate cu simbolul CE.
• PENTRU o PRELUCRARE de calitate se recomanda utilizinga ghidajelor de taiere paralele sau in unghi.
  Lama ferstraului circular nu este permis a fi incetinita prin aplicarea unei forte laterale asupra acesteia dupa soaterea din functiune a ferstraului circular.
• Folositi uneltele intotdeauna numai in scopul pentru care sunt produse.
  Utilizi intotdeauna lame de taiere in stare buna, grossima discului nu trebuie sa fie mai mare si latimea dintilor de taiere mai micac decat grosima panei pentru despicat.
• Verificati in mod regulat ca toate suruburile sa fie bine fixate!
• Nu folosi niciodata bancul de lucru intr-un mod incorect, folosi bancul de lucru intotdeauna numai in scopul pentru care este produs.
• Indeparta di pe bancul de lucru toate obiectele care nu sunt necesare.
• Nu utiliziati bancul de lucru pentru tăierea lemnelor pentru foc.
• Nu utilizati bancul de lucru pentru tăierea bustenilor.
• Pornirea uneltelor eletrice este permisa numai in cazul utilizari intrerupatorului de siguranta al bancului de lucru
  Utilizi numai clema de blocare pentru blocarea uneltei electrice pe poziţia pornit.
• Atunci cand prelimuarti piese inguste folositi adaptorul pentru impingerea piesei catre masina electrica.
• In cazul neutilizarii, suspende tija de impingere pentru păstrare in suportul prevăzut (figura 8).
• Asigurati-vá ca ambele suporturi rabatabile pentru asigurarea picoarelor mesei sunt fixate cu bolturi de siguranta in orificiile din placalateralà si suruburile cu cap moletat sunt stranse bine (figura 15.3).
• Inainae puneri in functiune, asigurat-va cerastraiele circulare manuale, frezele si ferstraiele mecanice sunt fixate corespunzator pe placatutilajului, caceasta este fixata in siguranta in fanta mesei utilajului si cheia tubulara este introdusa pentru o siguranta supplementar (figura 17.3).
• Nu utilizati masa de ferastrau in aer liber dacaploua.
• Respectati dimensionalile maxime ale piesei (vezi Date tehnice).

INSTRUCTION DE SIGURANTA PENTRU FERASTRAU CIRCULAR

• Trebuie sá respectàti instructiunile generale de siguranta pentru unelte electrice impreună cu instructiunile de siguranta pentru ferăstrăul circular.
  Utilizi numai ferstraie circulare cu panapentru despicat,cu un diametre maxim al discului de taiere de 200 mm si o grosime maxima de taiere de 70 mm.
  Utilizati numai ferastriae circulare cu placă de bază care se incadrează in dimensiunile maxime specificate (Id. 18 ábra).
• Utilizati masa pentru ferăstrău circular numai atunci cand capacul de proteție este fixat corespunțator.
• ATENTIE: Verificati daca panza ferastrului circular este montata parallei cu orificiul din fanta ferastrului; daca este cazul, trebuie sa se orienteze din nou ferastrul circular manual.

RO

• Folosi un suport pentru piesele lungi in zona de iesire a piesei dupa prelimocrare, in a sa fel incat piesa s ramania in poziie orizonta; de ex. puteti folosi suportul cu rolaf wolfcraft (Cod art. 6119973).
• Evitati suprasolicitarea ferästräului circular de mana.
• Nu utilizati discuri de slefuire.
• Utilizati numai lame de taiere recomandate si selectati-le in functie de materialul prelimucrat.
  PERICOL: Nu apropriati mainile de zona de detaiere si discul de taiere.
• Nu introduceti mana sub piesa de prelucrat. Capacul protector nu poate proteja de discul de taiere sub piesa de prelucrat.
  Adaptati adancimea de taiere la grosimea piesei de prelucrat. Sub piesa de lucru ar trebui sa se poata vedea mai putin decat inaltmeia intreag a unui dinte de taiere.
• Trebuie sa fiti intotdeana precaut datorita faptului ca oricand discul de taiere poate agata piesa de lucru existand posibilitatea ca aceasta sa loveasca operatorul.
  Apucati strans ferastru cul ambele maini si educetici-va bratele intro- pozite, in care sa reiste fortelor de recul. Stationati intotdeauna lateral. fata de panza de ferstra, nu educetici niciodata panca de ferstra pu aceaeisi linie cu corporlv. In caz de recul ferastrul poate sari inpoi, insa operatorl are posibilitatea de a stapani fortele de recul prin adoptarea unor masuri preventive avecate.
• In cazul in care panza de ferastru se blocheazau sa dacumneavoastru intrerupeti lucrul, deconectati ferastru si immobilizati piesa de lucru, pana cand ferastru se opreste comple din fonctionare. Nu incercati in nici un caz sa indepartati piesa de lucru sa ou trageti inapoi, CAT imp zda de ferastru se mal misca inca, in cz contrat putandu-se produce recul. Stabiliti si indepartati causa blocarii panzei de ferastru.
• Atunci cand Doriti s reportniti ferastrul ramas in piesa de lucru, centrati panza de ferastru in fagasul de taiere si verificati dac aintii acestia nu sunt agatati in piesa de lucru. Daca panza de ferastru este intepenita, ea poate iesi afara din piesa de lucru sau provoca un recul la repornirea ferastrului.
• Sprijiniti placile mari pentru a diminua riscul unui recul provocat de o pânza de ferastrău intepenita. Placile mari se pot incovoia sub propria greutate. Placile trebuie sprijinite pe ambele latur, atat in apropierte fagasului de tăiore CAT si pe margine.
• Nu folositi pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău cu dinți tocii sau aliniati greșit produc, din cauza făgașului de tăiore prea ingust, o frecare crescută, intepenirea pânzei de ferăstrău si recul.
• Inainte de taiere fixati prin strangere disposizitivele de reglare a adancimii si a unghiului de taiere. Dacin timpul taieri reglajele se modifica, discul de taiere se poate bloca si provoca aparitia recului.
• Fiti extrem de precauti la taierea peretilor sau a altero sectoare lipsite de vizibilitate. Panza de ferastrau care intrain material se poate bloca in obiecte ascunse si provoca un recul.
  Utilizati intotdeauna dispositivul de impingere la realizarea canaleor si rosturilor, deoarece panza de ferstraun este vizibila.

INSTRUCTION DE SIGURANTÁ PENTRU FERÁSTRÄU PENDULAR

• Respectati atat instruetionile de siguranta specifie masinilor elecrice cat si instruetionile de siguranta pentru ferastrul pendular pe care il folosiit. - Nu lucrati niciodata cu un ferastrau pendular deficitar.
• Evitati suprasolicitarea ferastrăului pendular.

ATENTIE: UTILIZATI MASA DE FREZARE EXCLUSIV IMPREUNA CU GHIDAJUL PARALEL DE FREZARE (ART. NR. 6910000) INSTRUCTIUNI DE SIGURANTÀ PENTRU MASINI DE FREZAT

Respecta atat instruunile de siguranta specifie masinilor elecrice cat si instruunile de siguranta pentru masina de frezat pe care o folositi.
Trebuie sa fiti in permanenta atenti pentru ca oricand puteti pierde controlul asupra piesei prelimucrate in timul prelimucrari si se poate provoca un recul.
- Nu folositi bancul de lucru pentru prelucrări rotunde!
- Asadar, realizati lucrările de frezare utilizand exclusiv ghidajul paralel de frezare (Nr. Art. 6901000), pentru a preveni reculul si pentru a va proteja mainile decutitul de frezare.
- Respecta ci cu atentie instruuntile deutilizare pentru ghidajul paralel de frezare (Nr. Art. 6901000) pentru a fi in masură să realizati montarea corectă a acestuia.
- Nu utilizati masini de frezat cu o putere mai mare de 1800 W si un voltaj mai mare de 230 V.
- Nu utilizati cutite de frezare cu diametrul mai mare de 27 mm!
- Masina de frezare nu poate fi utilizata impreună cu ghidajul de tăiere.
- Procesul de frezare trebuie sa se desfasoare intotdeauna in sens opus directiei de rotatie a dispositivului de frezare.
Alegeti intotdeauna adaptoarele circulare in functie de dimensiunea cutitului de frezare. Pentru a lucra in conditi de siguranta selectati adaptorul circular cu diametrul cel mai mic posibil.
Utilizati numai cutite de frezare ascutite si pstra tti cutitele de frezare in conformitate cu instrutiunile producatorului acesora.
- Respectati indicatiile producatorului referitor la viteza minimă/maxima de frezareși directia de rotatie indicata direct pe echipamentși pe uneltele utilizeze, pe ambalajul acestora sau detaliate in instruetiunile de utilizare.
Utilizarea impropria a echipamentelor de frezare, a pieseler de lucru si a dispositivelor de ghidare pentru piesa de lucru poate conducie la situatii periculoase.
Tineni mainile departe decutitul de frezare atunci cand frezatiaprope de ghidaj.
- Daca este posibil folosiţi clemele de presiune impreună cu ghidajul parallel atunci cand realizati frezarea.
- Folosi un suport pentru piesele lungi in zona de iesire a piesei dupa prelimcara, in a sa fel incat piesa s ramana in poztie orontala; de ex. puteti folosi suportul cu rola wolfcraft (Cod art. 6119973).
- Prelucrati numai piese de lucru care, luand in considerare greutatea lor, pot fi manevrate si prelimcrate in condiiti de siguranta de catre o singura persona.
- Selectati viteza de frezare corectă luân d in considerare cutitul de frezare si piesa prelucrata. Va rugam verificati manualul de instrutiuni al masinii de frezare pentru setarea parametrilor corecti de viteza.
- Verificati intotdeauna dimensiunile maxime ale piesei de prelimucrat (vezi Datele Tehnice).

RO

VOLUMUL LIVRAT

Dezambalati dispositivul MASTER cut 1500 din cutie si verificati continutul cu privire la integritatea tuturor componentel or illustrate (figura 1, figura 2).

MONTAREA DE BAZA

Structura mesei; Asezati partea superioara a mesei pe o bazai plana, curata. Fixati perechea de picoare din fata si distancierul inferior, conform figuri, cu toate componentele de fixare. Asigurati-va c ambele manete de blocare sunt introduse in orificile de sustinere si ambele suruburi cu cap moletat sunt stranse bine (figura 3.1). Apoi montati perechea de picoare din spate si al doilea distancier inferior. Acum fixati ambele distanciere transversale la perechea de picoare fixata in fata, apoi rabatai in sus perechea de picoare din spate si montati celalalt capat al ambelor distanciere transversale (figura 3.2). Acum introduci conform figurii cele doua tampoane pentru picoare cu role la perechea de picoare din spate si celalalte doua I perechea de picoare din fata (figura 3.3).

ATENTIE: Componenteile de fixare marcate cu o induacite trebuie sa fie stranse numai atat cata se poata plia masa cu o rezistenta usoara. Verificati intotdeauna ca ambele suporturi de siguranta sa fie blocate si ambele suruburi cu cap moletat sa fie stranse bine.

Masa poate fi asezata acum pe picioare.

ATENTIE: Avei grijca mainile dvs. sa nu fiie strivite la deplirea s piereea mesei, precum si la rabataea placii utilajului.

Menghina paralela: Montati menghina paralela pe masa utilajului conform figuri. Menghina paralela poate fi montata pe partea dreapt sau stang (figura 4).

Comutatorul de siguranta: Monta ti comutatorul de siguranta pe masautilajului conform figuri (figura 5).

Capota de protecie: Montati mi intai componentele individuale ale capotei de protectie. Apoi introduci suportul capotei de protectie cu ghidajul in profilul din aluminiu si strangeti ambele suruburi cu locas hexagonal cu ajutorul cheii tubulare (figura 6).

Borna de pornire: Innodati un capat al snurului in orificiul bornei de pornire si celalalt capat in etriul capotei de protectie (figura 7).

Tija de impingere: Introduciţi tija de impingere in suport (figura 8).

Oprorul in unghi: Monta oprorul in unghi conform figurii (figura 9). In functie de inaltimea piesei, oprorul din aluminiu trebuie sa fie demontat. La o inaltime a piesei de minimum 15 mm pe verticala (figura 9.1), la o inaltime de piesei de maximul 15 mm pe orientala (figura 9.1.). Oprorul in unghi conduc pisa in canelura de ghidare (figura 9.3).

Opritorul paralle: Montati suportul oprorului conform figuri (figura 10.1). Montati lejer ambele suruburi si piulite patare (figura 10.2). Impingeti oprorul din aluminiu conform figuri si strangeti suruburile (figura 10.3). Apoi impingeti oprorul paralle in ghidaj si strangeti surubul cu cap moletat (figura 10.4).

ATENTIE: Blocarea placiui utilajului: Cheia tubulara serveste la blocarea de siguranta a placii utilajului si trebuie sa fie introdusa conform figuri inaintea fiecarei lucrari cu masa, representata prin positia lock" (blocare) (figura 11).

Inelele de introducere: Ambele inele de introducere servesc pentru siguranta dvs. la frezare. Alegei intotdeauna cel mai mic inel de introducere pentru freza utilizata (figura 12).

Falicle de strangere: Introduceti falcie de strangere in orificile realizate in prealabil; acestea servesc la legatura dontre menghina paralela si dispositivul de fixare a pieselor dvs.

PLIEREA I DEPLIEREA MESEI

ATENTIE: Inaintea plierii mesei, scoatei obligatoriu stecherul de reea si pentru aparate din comutatorul de siguranta!

Plierea: Desfacenti ambele suroburi cu cap moletat, astfel incat ambele manete de blocare sa poata fi retrase si rotite (figura 14.1). Apoi pliati masa in directia sagetii. Penu guranta dvs., aevi grijsa se afle un picior in tamponul picorului, conform figurii, pentru ca masa sa nu poata aluneca (figura 14.2). Rolee de rulare din tampoanele picoarlor servesc la transportul uor (figura 14.3).

Deplieea: Tineti fix masa cu ambele maini si poitionati piciorul conform figuripe tamponul acestua (figura 15.1). Acum rabatai masa dintr-miscare in directia sagetii panà candid est depiata comple (figura 15.2). Apoi apasati in jos cu o mana marginea frontala a mesei, pentru ca partea superioara sa se blocheze uor. Introducei ambele manete de blocare in orifici si strangei ambele suruburi cu cap moletat (figura 15.3).

PREGATIREA PENTRU INCORPORAREA UTILAJULUI

ATENTIE: Deschiderea si inchiderea placii utilajului sunt descrie in acest punct inainteea lucrului si trebuie sa fie respectate la ficare schimbare autilajului!

Deschiderea placii utilajului pentru lucrariile de montare: Scoatei cheia tubulara a blocari de siguranta. Rabatai in sus ambele manete din plastic si ridicati uor placu utilajului de la ambele manete. Rabatai placu utilajului in directia sagetii pana in positia verticala si impingeti o in fata pana la opritor. Apoi rabatai placu utilajului pana cand aceasta se afla in siguranta pe masa (figura 16).

ATENTIE: Aveci grijj obligatoriu ca degetele dvs. sa nu ajunga sub plac autilajul in czul lucrarilr la acesta (pericol de accidentare).

RO

Inchiderea plicui utilajului dupa montarea utilajului: Ridicati uor placu utilajului. Apoi trageti-o simtan complt in spate si aducetio in pozitie verticala panla opitorul din spate. Tineti fix placu utilajului de ambele manete din plastic si rabatai-o in directia sagetii panain potizia de blocare. Blocati placu utilajului de sus si inchidei ambele manete din plastic. Acum introduceti din nou cheia tubularain buca de siguranta pensr blocare placii utilajului (figura 17).

MONTAREA FERASTRAULUI CIRCULAR MANUAL

Deschideti placatutilajului conform descririerii din figura 16.

Ferstraiele circulare manuale utilizabile: Dimensiunile maxime ale ferstraielor circulare manuale utilizabile se regasec in (figura 18). Utilizi numai ferstraie circulare manuale cu pană de despicat, cu diametrul pânzei de ferasträu de max. 200 mm Ş adancimea tăieturii de până la max. 70 mm.

Montarea si orientarea ferstraului circular manual: Retrageti capota pendulara de proteie a ferastrului circular manua si azeati utilajul in positie centrala pe fanta ferastrului. Desfaceti dispositivul de blocare pentru adancimea taieturii aferent ferastrului circular manua si deplasati adancmea taiturii complect in exterior (figura 18.2). Strangeti dispositivul de blocare pentru adancimea taieturii. Orientati ferastrul circular manua in positie centrala si parallel fata de fanta ferastrului.

ATENTIE: Verificati acum distanta dentre dintele din fata al pânzei ferăstrăului circularo si marginea frontala a fantei ferăstrăului. Această distanța trebuie sa fie mai mică decat 20 mm.

Exemplu de montare pentru utilajele cu placi de bază mai mici.

Dupa orientarea utilajului, montati mai intai ambele opritoare laterale astfel incat acestea sa se afle in contact pe intreaga suprafata cu placae de baz autilajului. Apoi montati ambele falic de strangere (figura 18.3). Acum fixati parte a piaci de baz. Pentru aceasta, montati mai intai suportul in unghi cu doua oprtoare laterale. Avei grija la contactul pe intreaga suprafata cu placae de baz. Apoi montati analog un suport in unghi pe partea opusiaouduooprtoare laterale.Acum montati ambele falic de strangere (figura 18.4).Ambele falic de strangere trebuie sa fe montate pe cait posibil in directla laturii mai lungi a piaci de baz.

Exemplu de montare pentru Utilajele cu placi de bazai mai mari.

Dupa orientarea utilajului, monta i ma intai ambele opritoare laterale astfel incat acestea sa se afle in contact pe intreaga suprafata cu plac a de baza autilajului. Apoi monta ambele falic de strangere (figura 18.5 c). Monta doua opritoare laterale pe cat posibil in directia laturii mi lungi a placii de baz (figura 18.5 d). Acum monta suportul in unghi ci un optor lateral si splumentar cu surbul, saiba, saiba de siguranta si piulita (figura 18.5 b). Apoi monta falcide de strangere. Apoi monta un suport in unghi pe parte opusca u optor lateral si splumentar cu surbul, saiba, saiba de siguranta si piulita (figura 18.5 b). La final, monta falcile de strangere (figura 18.5 a).

Acum inchideti si blocati placata utilajului conform descririerii din figura 17.

ATENTIE: Verificati inc a data da cpanza ferstraui circular este montata paralel cu orificiul din fanta ferastruui; dac este cazul, trebuie sa se orienteze din nou ferstraul circular manual.

Racordarea la alimentarea cu curent: Introducei stecherul pentru aparate al ferastrului circular manual in comutatorul de siguranta si un cablu prelungitor din comutatorul de siguranta in priza de retea (figura 19.1). Cabul prelungitor nu este inclus.

ATENTIE: Inaintea primei puneri in functiune, apasati comutatorl termic! Dupa intreruperea curentului ca urmare a supratsiunii, apasati comutatorul termic dupa o durata de asteptare de 5 - 10 min. Apoi se poate actiona comutatorul PORNIT/ON (figurile 19.2, 19.3).

Apasati tasta rosie (OPRIT) de pe comutatorul de siguranta. Apoi montati borna de pornire la ferastrul circular manual (figura 19.4).

Acum apasati tasta verde (PORNIT) si verificati rularea libera a panzei ferastraului in insertia fantei (figura 19.6), apoi apasati din nou tasta roie (OPRIT) (figura 19.7).

ATENTIE: In principiu, scaoatei stecherul de reea in cazul neutilzari si la pierea mesei.

Dispositivul MASTER cut 1500 este acum pregatit pentru/utilizare.

DEBITAREA STATIONARCAU FERASTRAUL CIRCULAR MANUAL

ATENTIE: Lucrati intotdeana cu capota de protectie siutili stalatia de aspirare a prafului de pe capota de protectie.

Debitarea cu opritorul in unghi

Impingeti opritorul in unghi in ghidaj (figura 20.1). Capatul negru al opritorului trebuie sa se deplaseze cát maiaprope posibil sub capota de protectie, pentru a garantia o ridicare a capotei (figura 20.2). Acum retegei opritorul in unghi si asezati piesa in acesta. Porniti ferastrul circular manual de la comutatorul de siguranta. Impingeti piesa cu o manà pe opritorul in unghi conform figuri, iar cu cealaltà manà impingeti piesa in directa sagetii spre panza ferastrului circular (figura 20.3), pânà cand piesa este debitata complet. Apoi opri din nou ferastrul circular manual prin intermediul comutatorulu de siguranta.

ATENTIE: Aveti grijia intotdeana sa tinei ambele maini la o distanla suficienta fata de panza ferastrauli circular (pericol de accidentare).

ATENTIE: Lunginea pieselor din centrul fantei ferastrului pana la etriul capotei de protectie poate fi de max. 330 mm.

Cu ajutorul opritorului in unghi puteti debita piese intr-un unghi de 0^ - 65^ . Pentru aceasta, desfacei surubul cu cap moletat, setati unghiul dorit si strangeti din nou surobul cu cap moletat (figura 20.4). Apoi debitaşi conform descricrii din figurile 20.1 până la 20.3.

Debitarea cu opritorul paralle!

Introducei opritorul parallein ghidaj cu surubul cu cap moletat descis. Impingeti opritorul paralle panain apropierea capotei de proteie. Verificati dacap ortorul din aluminiu nu iese in afara in niciun caz dincolo de ultimul dinte vizil bil panezi ferastrui circular (figura 21.1). In acest caz, desfaceti sururtilde fixare, retrageti putin opritorul si apoia strangeti din nou surlurile. Acum setati latimea dorita a tieturii si strangeti surubul cu cap moletat.

RO

Acum porniti ferastrul circular manual de la comutatorul de siguranta. impingeti piesa in directia sagetii, conform figuri, spre panza ferastrului circular (figura 21.2), pana cand piesa este debitatata complet. Apoi oprit din nou ferastrul circular manual prin intermediucomutatorului de siguranta. In cazul pieselor inguste trebuie sa se utilizeze obligatoriu tja de impingere furnizata (figura 21.3).

ATENTIE: Lungimea pieselor din centrul fantei ferastruul pana la opritorul parallelo poate fi de max. 375 mm si din centrul fantei ferastruul pana la etrierul capotei de proteie de max. 330 mm (figura 21.4).

Debitari conice verticale

In czul debitarilr conice verticale, ferastru circular manl trebuie sa fe orientat din nou. Seta unghiul dorit al conului la ferastru circular manual. Retrageti capota pendulara de protectie a ferastruui circular manual si agezati utilajul in positie centrala pe fanta ferastruui. Desfaceti dispositivul de blocare pentru adancimea taieturii aferent ferastruui circular manul si deplasati adancimea taieturii complect in exterior. Strangei dispositivul de blocare pentru adancimea taieturii. Orientatu ferastru circular manul in positie centrala si paralle folata de fanta ferastruui (figurile 22.1, 22.2).

ATENTIE: Verificati acum distanta dintre dintele din faa al panzei ferstraului circular si marginea frontala a fantei ferastrului. Aceastia distanta trebuie sa fie mai mica decat 20 mm (figura 22.3).

Dupa orientarea utilajului, monta iai intai ambele opritoare laterale astfel incat acestea sa se afle in contact pe intreaga suprafata cu plac de baz autilajului. Apoi monta ambele falc de strangere (figura 22.4 a). Acum fixati o parte a placii de baz. Pentru aceasta, monta iai intai suportul in unghi cu doua oprtoare laterale. Avei grijla contactu pe intreaga suprafata cu plac de baz. Apoi monta analog un suport in unghi pe partea opusca, cu doua oprtoare laterale. Acum monta ambele falc de strangere. Ambele falc de strangere trebuie sa fe montate pe cat posibin directia laturii mai lungi a placii de baz (figura 22.4 b). Indicae: In cazul placior de baz mai mari, deplasato dispositivul de fixare conform descricrii de la pagina 15 (figura 18.5). Verificatu acum inca o data rularea liber a panzei ferastraului in fanta ferastraului (figura 22.5).

Acum inchideti siblocati placatutilajului conform descrierii din figura 17.

ATENTIE: Verificati incà o data dacà pānza ferästräului circular este montata parallel cu orificiul din fanta ferästräului; dacà este cazul, trebuie sá se orienteze din nou ferästräul circular manual.

DEBITAREA CU FERASTRAUL MECANIC

Orientati ferastrul mecanic pe placat utilajului astfincat panza ferastrulu sa ruleze central in deschiderea ferastrului (figura 23.1). Acum montaferastrul mecanic conform figurii cu patru oprtoare laterale si patru fali (figura 23.2).Acum inchedeti si blocati placat utilajului conform descierii din figura 17. Introduci t biore de pornire in comutatorul ferastrului mecanic si conectati stecherul pentru aparate la comutatorul de siguranta. In czal ferastrielor mecanice, utilizezi obligatoriu capota de proteie (figura 23.3).

UTILIZAREA CA BANC DE LUCRU

Dispositivul Master cut 1500 are 4 falcis de strangere din plastic. Cu acosteae se pot fixa sau strange piesele in mod flexibil si sigur (figura 24).

SETAREA PLACII UTILAJULUI

Inaltimea placii utilajului in plac de lucru a fost setata din fabica astfel incat sa se garanteze o alunecare a piesei prin zona placii de lucru si a utilajului. Daca est necessar, plac autilajului poate fi setata pe inaltime. Pentru aceasta, desfaceti cele sase contrapiuile. In final orientati placau utilajului pe inaltme cu ajutorul celor sase surburdi reaglare aliniata cu placau de lucru si strangeti din nou contrapiuiltele. Inaintea ficarei lucrari, verificatu dacse sase contrapiuilce sunt stranse bine. De asemenea, verificati inaintea fiecarei lacrari dac saruburile si contrapiuiltele de la ambele suporturi pertu blocarea placii utilajului sunt stranse bine intotdeauna (figura 25).

ACCESORIILE SPECIALE PENTRU MASTER cut 1500

DOUÄ PENE DE DESPICAT MONTABILE SUPLIMENTAR, NR. ART. 6930000 S1 6904000 PENTRU UTILIZAREA FERÄSTRAIELOR CIRCULARE MANUALE FÄR PANA DE DESPICAT

ATENTIE: Accesorile speciale describe aici se pot utilizes exclusiv cu MASTER cut 1500.

INDICATIE: Functionarea 日 utilise acestor accesorii speciale sunt descrie mai jus si sunt ilustrate de la pagina 24.

UTILIZAREA CORESPUNZÁTOARE

Ambele pene de despicat permit utilizarea ferstraieior circulare manuale fara pan de despicat. Pana de despicat 6903000 este permisao pertuutilizarea ferstraieior circulare manuale cu panze pertru ferstraie circulare manuale panla un diametru maxim de 160 mm si o latime a taieturii de minimum 2,4 mm panla maximum 2,8 mm. Pana de despicat 6904000 este permisao pertuutilizarea ferstraieior circulare manuale cu panze pertru ferstraie circulare manuale panla un diametru de 200 mm, o latime a taieturii de minimum 2,4 mm panla maximum 2,8 mm si o adancime maxim a taieturii de 66 mm.

ATENTIE: Inaivee uizarii accesiorui special, treuie sa se respecte obligatori indicale generale referitoare la siguranta, indicatiie referitoare la siguranta pento ferstraiele circulare manuale si manualul deutilizare original al ferstralui circular manua fara pan de despicat!

PENE DE DESPICAT NR. ART. 6903000 S1 6904000

Articolul panà de despicat 6903000 contine componente: 1 x panà de despicat (pentru diametral max. al pänzei ferásträului circular de 160 mm), 1 x suport al penei de despicat (model lung), 1 x calibu re grlare (figura A). Articolul panà de despicat 6904000 contine componente: 1 x panà de despicat (pentru diametral max. al pänzei ferásträului circular de 160 mm), 1 x suport al penei de despicat (model scurt), 1 x calibu re grlare (figura B).

RO

ATENTIE: Mai jos se descriu montarea.si functionarea penei de despicat art. nr. 6903000 pentru ferăstraiele circulare manuale cu un diamétrul max. al pânzei de 160 mm.

Pana de despicat art. nr. 6904000 pentru ferăstrale circulare manuale cu un diametrul max. al pânzei de 200 mm are montareași fonctionarea identice. Cu această pană de despicat este totuș posibil si prelucrți piese cu inaltime max. de 60 mm.

MONTAREA PENEI DE DESPICAT

Deschideti plac at utilajului conform descrieri din figura 16 (figura C.1). Montati bolurile de centrale cu componentele de fixare. Montati aceastagatda doar lejer (figura C.2). Inchidi plac utilajului (figura C.3). Introducei pana de despicat cca 2 cm de sus in canelura boltului de centrale. Avei gria pa n da despicat sa fie rabata con form imagini panla apror in plac utilajului orientare verticala). Strangeti surubul cu locas hexagonal (figurile C.4, C.5). Deschideti din nou acum plac utilajului (figura C.6).

MONTAREA FERÄSTRÄULI CIRCULAR MANUAL

Retrageti capota pendularà de protectie a ferästräului circular manaj si azeatiutilj in positié centrala pe fanta ferästräului. Desfacenti dispositivul del blocare pertu adancimea tāieturii aferent ferästräului circular manaj si deplasati adancimea tāieturii complet in exterior. Strängeti dispositivul del blocare pertu adancimea tāieturii.

ATENTIE: Verificatu acum distanta dentre dintele din fata al pänzei ferästrăului circular si marginea frontala a fantei ferästrăului.
Această distanța trebuie să fie mai mică decât 20 mm.

Orienta partea superioar a ferstraui circular manu pe plac a baz a ferstraui circular manu si ambele linu ajutatoare
pentru marcare pe plac utilajului. In czul parti din spate a ferstraui circular manu, orienta central panza ferstraui circular impunau cu pana de despicat (figura D.1). Indicatie: Cea mai buna vizualize pour verificarea orientarii corete se afl in spatele penei de despicat in directia panzei ferstraui circular, deoarec panza ferstraui circular are o grosime a materialului mai mare decat pana de despicat. Dupa orientarea ferstraui circular manua, montati mai intai ambele opritro laterale astfel incat acstea sa se afle in contact pe intreaga suprafata cu plac
de baz a utilajului. Apoi monta ambele falc de strangere (figura D.2).

ATENTIE: Verificati acum inca o data daca panza ferastrului circular este orientata central spre pana de despicat, in caz contrar, trebuie sa se orienteze din nou ferastrul circular manual.

Acum fixa o alta parte a placi de baz. Pentru aceasta, monta i mai intai suportul in unghi cu doua opritoare laterale. Aveti grijla contactul pe intraea suprafata cu placu de baz. Apoi monta i analog un supor in unghi pe partea opusa, cu doua opritoare laterale. Acum monta ambele falc di strangere (figura D.3). Ambele falc di strangere trebuie sa fie montate pe cat posibil in directia laturii mai lungi a placi de baz. Indicatie: Alte possilitati de fixare in cazul placior de baz variate se regasesc la paginile 13 - 15.

Setarea distantei de siguranta dentre pana de despicat si panza ferastruui circular si calibrul de reglare. Inchideti plac at utilajului (figura E.1). Montati componentele individuale ilustrate pe pana de despicat (figura E.2). Strangetj surubul si piulita zimtata care sunt conectate cu pana de despicat si montati doar lejer surnubul si piulita zimtata care se afl in fatia in carcasa (figura E.3). Acum desfaceti dispositivul de fixare a penei de despicat cu cheia tubulara (figura E.4). Impingeti pana de despicat vertical in jos spre panza ferastruui circular (figura E.5). Impingeti pana de despicat in jos pana cand cel putin un dinte al panzei ferastruui circular se loveste de carcasa calibrului de reglare (detaliul E.6). Acum strangeti piula zimtata frontala (figura E.6). Dupa strangerea cheii tubulare, se seteazda distanta de siguranta de max. 5 mm de la panza ferastruui circular la pana de despicat (figura E.7). Apoi insurubati calibrul de reglare de la pana de despicat (figura E.8).

ATENTIE: Verificaci acum incu o data daca panza ferastrui circular este orientata central spre pana de despicat (detaliul din figura E.8) si se respecia daca distanta de sigurante da max. 5 mm de la panza ferastrui circular panla pana la pana de despicat (detaliul din figura E.6), in caz contrar, trebuie sa se orienteze din nou ferastrul circular manual.

ATENTIE: Inaintea fiecarei lucrari, verificati daca pana de despicat si componentele de fixare sunt stranse bine!

Acum blocati plac autilajului conform descrieri din figura 17. Masa este acum pregatia pentru debitarea staionar; pentru aceasta citi in continuare sectiunea Debitarea staionar cu ferastrul circular manual.

Reglarea adancimii taiturii

In cazul utilizarii adancimii taieturii ferastraului circular manual, pana de despicat trebuie sa fie reglatpe inaltime pentru a garanta distanla de siguranta de max. 5 mm fata de panza ferastraului circular manual. Desfaceti mai intai pana de despicat cu cheia tubară. Acum setati unghiul adancimea dorita a taieturii aferentara ferastrauli circular manual. Acum strangeti dispositivul de blocare pentru adancimea taieturii. Montati si poziptionati calibrul de reglare impreunau cu pana de despicat, conform descricrii din figurile E.1 pana la E.8.

Debitari conice verticale

In czul debitarilor conice verticale, ferastrul circular manel trebuie sa fie orientat din nou. Seta unghiul dorit al conuI la ferastrul circular manual. Retrageti capota pendulara de protectie a ferastrul circular manol si asezati utilajul in positie centrala pe fanta ferastrului. Desfaceti dispositivul del blocare pentru adancimea taieturii aferent ferastrul circular manal si deplasati adancimea taieturii complet in exterior. Straneti dispositivul del blocare pentru adancimea taieturii (figurile F.1, F2). Desfaceti surubul cu locas hexagonal si rabatai pana de despicat panacand aceasta este rotita exact in centrul panzei ferastrului circular (figura F.3).

ATENTIE: Verificati acum distanta dentre dintele din fata al panzei ferstraului circular si marginea frontala a fantei ferastrului. Aceastà distanța trebuie sa fie mai mică decât 20 mm (figura F.4).

Strangetti surubul cu loca esxagonal (figura F.5).

ATENTIE: Orientati acum panza ferastrauli circular paralel cu fanta ferastrului si aveti grijä in acelaşi temp ca panza ferastrului circular sse situeze central fata de pana de despicat.

Acum monta ambele opritoare laterale astfel incat acestea sa se afie in contact pe intreaga suprafata cu plac autilajului Apoi monta ambele falc de strangere. Acum fixati o alte parte a piacil de baz. Pentru aceasta, monta iai intai suportul in unghi cu dou a pritoare laterale. Aveti gria la contactul pe intreaga suprafata cu plac de baz. Apoi monta analog un suport in unghi pe partea opuscu dou a pritoare laterale. Acum monta ambele falc de strangere. Ambele falc de strangere trebuie sfe montate pe cat posibl in directia laturi mai lungi a plcii de baz (figura G).

RO

Setarea distantei de siguranta dentre pana de despicat si panza ferastraului circulari calibrul de reglare.

Inchideti placu utilajului (figura H.1). Montati componentele individuale ilustrate pe pana de despicat (figura H.2). Strangeti surlubul si piulita zimtata care sunt conectate cu pana de despicat si montati doar lejer surubul si piulita zimtata care se afla in fata in carcasa (figura H.3). Acum desfaceti dispositivul de fixare a penei de despicat cu cheia tubulara (figura H.4). Impingeti pana de despicat la acelasi unghi al panzei ferastrauli circular spre panza ferastrauli circular (figura H.5). Impingeti pana de despicat panca cand cel putin un dinte al panzei ferastrauli circular se loveste de carcasa calibrului de reglare (detaliul H.6). Acum strangeti piula zimtata frontala (figura H.6). Dupa strangerea cheii tubulare, se seteazla distanta de siguranta de max. 5 mm de la panza ferastrauli circular la pana de despicat (figura H.7). Apoi desurubati din nou calibrul de reglare de la pana de despicat. Acum blocati placu utilajului conform descriorii din figure 17 si verificati inca o data rularea libera a panzei ferastrauli circular (figura I).

ATENTIE: Verificati acum inca o data daca panza ferastrului circular est orientata central spre pana de despicat (detaliul din figura 1) si se respecta da cda distanta de siguranta de max. 5 mm de la panza ferastrului circular pana la pana de despicat (detaliul din figura H.6), in caz contrar, trebuie sa se orienteze din nou ferastrul circular manual.

ATENTIE: Inaintea fiecarei lucrari, verificati daca pana de despicat si componentele de fixare sunt stranse bine!

Masa este acum pregatita pentru debitarea stationara; pentru aceasta citi in continuare sectiunea Debitarea stationara cu ferastrul circular manual.

Garantie

Stimati cmparatori,

Ati cmparat un produs de o calitate superioara, ce va va aduce satisfactie in domeniul in care il veti utilize.

Aceste produse indeplinesc un inalt standard tehnic si inainte ca acestea sa ajunga pe piata,trec prin diferite faze de testare si de controle ale calitatii.

Conform legii 449/2003 schimbarea produsului in termenul de garantie se va face numai in urmatoarele cazuri:

Produsul are un viciu de fabricatie, are o defectiune ce nu se poate repara, nerespectarea termenului de reparatie convenit intre client si unitatea service autorizata, lipsa conformitatii produsului.

Pentru produsul wolfcraft ^品 achizitionat va acordam 10 ani garantie de la data cumpararii pentru UTILIZAREA exclusiva a acestua in micile gospodarii. Garantia acopera numai viciile produsul achizitionat si defecteile de material si de fabricatie. Aceastagarantie

nu acoperà defectele sau deteriorarile cauzate deutilizarea necorespunzatoare sau de intreitrinerea necorespunzatoare.

De asemenea, garantia nu acopera uzura siutilizarea normala precum si defectele si daunelc cunoscute de client la momentul incheierii contractului.

Pretentile de garantie pot fi revendicate doar in baza facturi /dovezii de cmparare.

Garantia oferita de catre wolfcraft nu restrange drepturile dvs. statutare de consumator (dupa indeplire,reziliere sau reducere, despagubiri sau compensatii).

Declaratie de conformitate conform normelor EG - referitor la directiva privind segmentul masini-unelte 2006/42, anexa II A.

Prin prezenta,irma wolfcraft GmbH din D-56746 Kempenich, str. Wolff nr.1 dovedeoste c acest produs (MASTER cut 1500) este conform cu directivei EG din 2006/42 privind segmentul masini-unelte.

TUEV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nurnberg. BM: 60087567 0001

Produsul este conform urmatoarelor standarde: DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11
