Produkttyp	Multifunktionell arbetsbänk (såg-, fräs- och arbetsbänk)
Märke	Wolfcraft
Modell	6906000 (MASTER cut 1500)
Mått (monterad)	780 x 520 x 863 mm (L x B x H)
Mått (nedfälld)	1335 x 520 x 260 mm
Arbetsyta	780 x 500 mm
Vikt	17 kg
Max last	200 kg
Max skärdjup (cirkelsåg)	60 mm (med klinga ≤200 mm)
Max skärbredd (med parallellanslag)	375 mm
Diameter på spännhål	20 mm
Elanslutning för kompatibla verktyg	230 V / 50 Hz, max effekt 2760 W (via inbyggd säkerhetsbrytare)
Huvudfunktioner	Stationär cirkelsåg (klinga ≤200 mm), tigersåg, fräsbord (med tillbehör art. 6901000), arbetsbänk med skruvstycke och spännbyglar
Ingår i leveransen	Skruvstycke, vinkelanslag (0–65°), parallellanslag, skyddskåpa med utsug, säkerhetsbrytare, höjdjusterbar maskinplatta, påskjutare, 4 spännbyglar, insexnyckel
Tillbehör (extra)	Extra sprickkil (art. 6903000 för klinga ≤160 mm, art. 6904000 för klinga ≤200 mm), parallellfräsanslag (art. 6901000), rullbord (art. 6119973)
Underhåll och rengöring	Rengör efter användning, kontrollera regelbunden åtdragning av skruvar, använd inte utomhus i regn
Säkerhet	Skyddskåpa, säkerhetsbrytare, vinkel- och parallellanslag, spärrklämma, sprickkil obligatorisk för cirkelsåg
Material	Aluminium (arbetsplatta), stål (stomme)
Garanti	10 år (mot uppvisande av faktura)
Standarder	CE, DIN EN 60745-1, DIN EN 60745-2-5, DIN EN 60745-2-11

Vanliga frågor - 6906000 WOLFCRAFT

Hur monterar jag en cirkelsåg på arbetsbänken MASTER cut 1500?

Öppna maskinplattan genom att fälla upp den (bild 16). Placera sågen mitt i sågöppningen, rikta in den parallellt med öppningen och fäst den med sidostoppen och spännbyglarna. Se till att sågbladet sticker ut mindre än 20 mm från öppningens framkant. Stäng plattan och sätt i insexnyckeln för att låsa (bild 17).

Vad är maximal last som arbetsbänken tål?

Max last är 200 kg jämnt fördelat på arbetsytan. Använd inte som stege eller ställning.

Hur fäller jag ihop och fäller ut bordet för transport?

För att fälla ihop, lossa de två låsspakarna, ta bort dem och fäll bordet framåt (hjulen underlättar transport). För att fälla ut, håll bordet, sätt en fot på stötdämparen och fäll bakåt tills det låses. Sätt tillbaka spakarna och dra åt vredskruvarna.

Kan jag använda en fräs på denna arbetsbänk?

Ja, men endast med det valfria parallellfräsanslaget (art. 6901000). Använd endast 230 V fräsar med max 1800 W effekt och frässtål med diameter ≤27 mm. Använd minsta möjliga stödring.

Vilken typ av cirkelsågar är kompatibla?

Handhållna cirkelsågar med sprickkil, bladdiameter ≤200 mm och skärdjup ≤70 mm. Basplattan måste motsvara de angivna måtten (bild 18). Använd endast blad i gott skick.

Hur ställer jag in höjden på maskinplattan?

Lossa de sex kontramuttrarna under plattan, justera höjden med de sex ställskruvarna så att plattan är i jämnhöjd med arbetsytan. Dra åt alla kontramuttrar före användning.

Vad används säkerhetsbrytaren till?

Säkerhetsbrytaren gör det möjligt att ansluta och styra elverktyget på ett säkert sätt. Den har en termisk överbelastningsbrytare (tryck in efter överspänning). Använd alltid spärrklämman för att hålla brytaren i på-läge.

Hur använder jag vinkelanslaget för sneda sågningar?

Lossa vinkelanslagets skruv, ställ in önskad vinkel mellan 0 och 65°, och dra åt. Placera arbetsstycket mot anslaget och skjut det mot bladet. Anslaget styr arbetsstycket i styrspåret och lyfter skyddskåpan.

Var hittar jag reservdelar eller extra tillbehör?

Tillbehör som sprickkilar (art. 6903000, 6904000) eller fräsanslag (art. 6901000) finns hos din Wolfcraft-återförsäljare. För reservdelar, kontakta Wolfcrafts kundtjänst (e-post: [e-mail]).

Vilka material kan jag bearbeta med denna arbetsbänk?

Arbetet är begränsat till trä och plastmaterial som lätt avlägsnas via spån. Undantag: med en tigersåg utrustad med lämpligt blad kan du bearbeta mjuka metaller som aluminium.

BRUKSANVISNING 6906000 WOLFCRAFT

Savning med vinkelanslag

Savning med parallelanslag

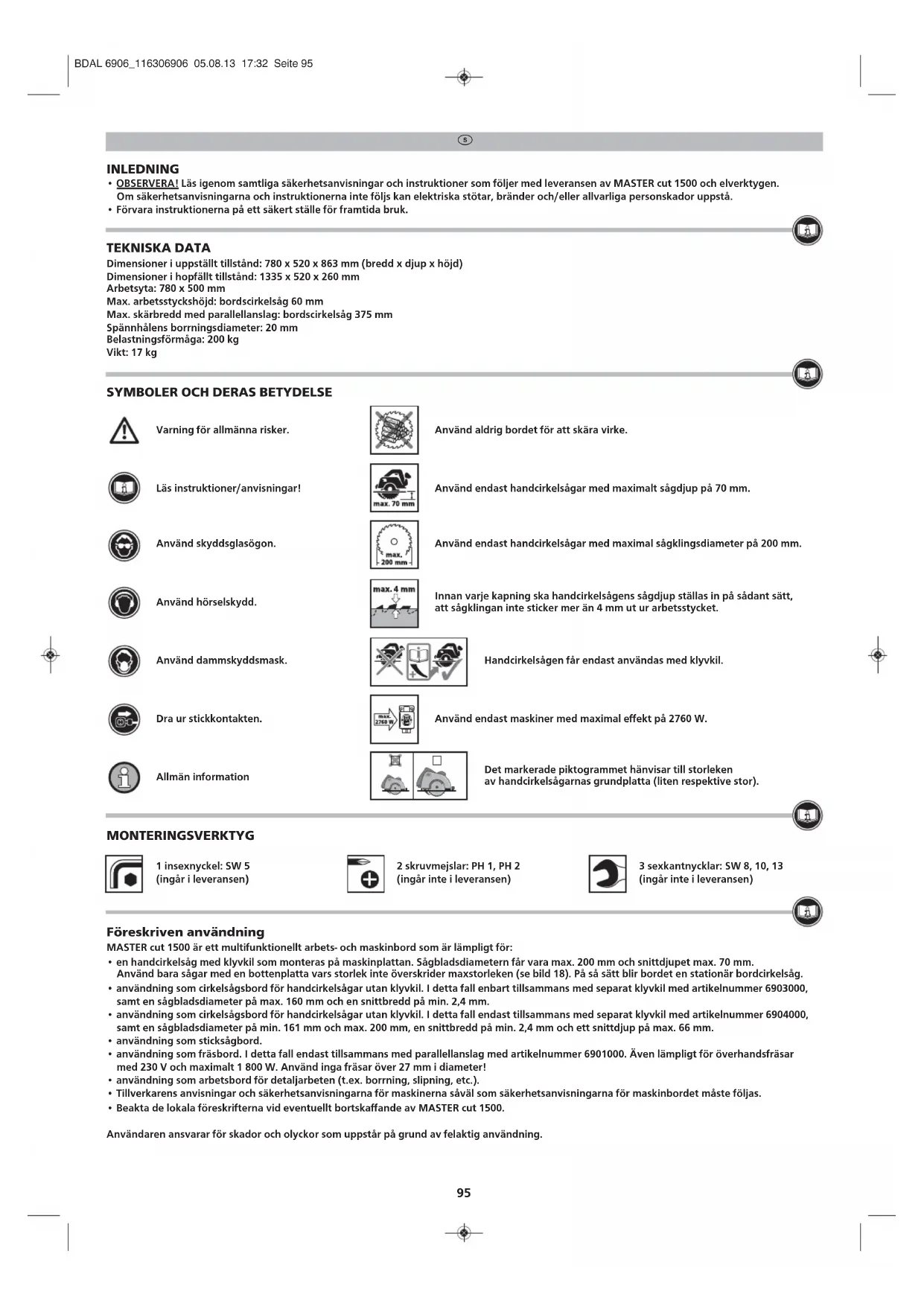

OBSERVERA! Lsigenom samtiga sakerhetsanvisingar och instruktioner som foljer med leveransen av MASTER cut 1500 och elverktygen.
Om sakerhetsanvisingarna och instruktionerna inte folskan elektriska stotar, brander och/eller allvarlga personskador uppsta.
- Forvara instruktionerna på ett sakerst stalle for fremtida bruk.

TEKNISKA DATA

Dimensioner i uppstalt tillstand: 780 × 520 × 863 mm (bredd x djup x hojd)

Dimensioner i hopfäll tillstand: 1335 × 520 × 260 mm

Arbetsyta: 780 × 500 ~mm

Max. arbetsstyckshöjd: bordscirkelsag 60 mm

Max. skärbredd med parallellanslag: bordscirkelsag 375 mm

Spannhalens borrningsdiameter: 20 mm

Belastningsförmåga: 200 kg

Vikt:17 kg

SYMBOLER OCH DERAS BETYDELEE

Anvand aldrig bordet for att skara virke.

Läs instruktioner/anvisningar!

Använd endast handcirkelsagar med maximal sagdjup pa 70 mm.

Använd skyddsglasögon.

Använd endast handcirkelsagar med maximal sagklingsdiameter pa 200 mm.

Använd hörskyydd.

Innan varje kapning ske handcirkelsagens sagsdjup stallas in pa sadant satt, att sagklingan inte sticker mer an 4 mm ut ur arbetststycket.

Använd dammskyddsmask.

Handcirkelsägen fär endast användas med klyvikil.

Dra ur stickkontakten.

Använd endast maskiner med maximal effekt pa 2760 W.

Allman information

Det markerade piktogrammet hanvisar till storleken av handcirkelsagarnas grundplatta (litten respektive stor).

MONTERINGSVERKTYG

1 insexnyckel: SW 5 (ingár i leveransen)

2 skruvmejslar: PH 1, PH 2 (ingar inte i leveransen)

3 sexkantnycklar: SW 8, 10, 13 (ingar inte i leveransen)

Foreskriven användning

MASTER cut 1500 ar att multifunktionell arbets- och maskinbord som ar lampligt for:

• en handcirkelsag med klyvikil som monteras pa maskinplattan. Sägbladsdiametern fär vara max. 200 mm och snittdjupet max. 70 mm.
  Anvand baragmedenbottenplatta varstorkeinteoverskridermaxstorleken(sebild18).Pa sa satt blr bordet en stationar bordcirkelsag.
• anvandning som cirkelsagsbord for handcirkelsagar utan klyvik. I detta fall enbart tillsammans med separat klyvik med artikelnummer 6903000, samt en sagblads diameter pa max. 160 mm och en snittbredd pa min. 2,4 mm.
• anvandning som cirkelsagsbord for handcirkelsagar utan klyvik. I detta fall endast tillsammans med separat klyvik med artikelnummer 6904000, samt en sagbladsdiameter pa min. 161 mm och max. 200 mm, en snittbredd pa min. 2,4 mm och ett snittdjup pa max. 66 mm.
• användning som sticksågbord.
• använding som fräsbord. I detta fall endast tillsammans med parallellanslag med articelnummer 6901000. Åven lamligt for overhandfrasar med 230 V och maximalt 1800 W. Använd inga frasar over 27 mm i diameter!
• använding som arbetsbord für detailjarbeten (t.ex. borrning, slipning, etc.).
• Tillverkarens anvisingar och sakerhetsanvisingarna for maskinerna saval som sakerhetsanvisingarna for maskinbordet maste foljas.
• Beakta de lokala foreskrifterna vid eventuellt bortskaffande av MASTER cut 1500.

Användaren ansvarar for skador och olyckor som uppstä grund av felaktig användning.

s

ALLMÄNNASÄKERHETSANVISNINGAR

• Set till att arbetsomradrat alltid ar rent och val upplysta. Ostadade och obelysta arbetsomradrden kan fororsaka olyckor.
• Anvand aldrig elverktyget i explosionsfarliga omraden, dar det forvaras lattantandliga vatskor, gaser erer pulverformigt material. Elverktyg alstrar gnistor som kan antanda damm ell er angor.
• Hall barn och andra personer på avstand under använding av elverktyget. Vid bristande uppmärksamhet finns risk for att tappa kontrollen over verktyget.
• Elverktygets stickkontakt maste passa till vagguttaget. Stickkontakten fär aldrig andras pa nagot satt. Skyddsjordade elverktyg fär aldrig anvandas tillsammans med adaprar. Stickkontakter i originalskick och dàrill passande vagguttag minskar risken for elektrisk stöt.
• Låt aldrig elverktyget komma i kontakt med regn och fukt. Inträng av vatten i elverktyget hójer risiken for elektrisk stöt.
• Används elverktyget utomhus, skä endast en förlängningskabel for utomhusbruk användas. Användning av lámplig förlängningskabel minskar risken for elektrisk stöt.
• Kan arbetet med elverktyget i fuktig arbetsmilj inte undvikas,cka jordfelsbrytare anvandas. Anvanding av jordfelsbrytare minskar risken for elektrisk stot.
  Var uppmarksam smt arbeta medvetet, fnuftigt och koncentrerat med ett elverktyg. Arbeta inte med elverktyg nar du ar trott ell paverkad av droger, alkohol erl likemedel. En sekund av ouppmarksamhet kan fororsaka allvariga personskador.
  Anvand lamplig, personlig skyddsutrusting: Horselskydd, skyddsglasogon, dammskyddsmask vid arbeten med dammutveckling, skyddshandskar vid bearbting av grovt material och vid verktygsbyte.
  Avlagsna alla justeringsnycklar ell skruvnyckeln innan elverktyget startas. Verktyg ell nycklar som lamnas kvar pa maskinens roterande delar kan medfora personskador.
• Anvand andamalsenlig kladsel. Bar ej lost sittande klader erer smycken. Hall har, klader och handskar borta fran rroliga delar. Lost sittande klader, smycken ell langt har kan fastna i roterande maskindelar.
  Anvand alltid skyddshuva med spansug.
• Anyand ei elverktyg med defekt brytare, Ett elverktyg som inte langre kan startas ell stangas av utgor fara och maste repareras.
• Elverktyg som inte anvandska forvaras utom rackhall for barn. Persona som inte ar vana erle ite har lst dessa instruktioner far ei anvandaenna maskin. Elverktyg ar farlga om de anvands av ovana personer.
• Kontrollera innan du böjar arbeta, att maskinerna och verktygen ár fullt Funktionsdugliga. Arbeta aldrig med skadade ell sloa verktyg.
• Reparationer fär endast utforas av kvalificerad facpersonal och med original reservdalar. Därmed sakerstalls att elverktygets sakerhet bevaras.
• Dra ur stickkontakten ur uttaget och/eller ta batterierna ur elverktyget innan du staller in maskinerna erer byter ut tillbehördselar. Risk for olyckor genom att elverktyg oavsiktligt startar.
• Ställ Först upp maskinbordet innan du bygger in elverktyget. En korrekt uppställning av bordet äviktigt, für att forhindra att det faller ihop.
  Fixera elverktyget sakert pa maskinplattan innan du anvander det. Sitter elverktyget inte stadigt pa maskinplattan utan borjar glida ivag, kan du forlora kontrollen over det.
• Placera maskinbordet på ett stabil, plant, horisontalt underlag. Om maskinbordet inte står stabilller om det står vingligt, kan elverktyget aller arbetstcycket inte foras jämnt och säkert.
• Se till att maskinbordet inte overbelastas och anvand det aldrig som stege eller stativ. Om maskinbordet overbelastas aller om du staller dig på det, kan bordets tyngdpunkt forskjutas uppat vilket leder till att bordet valter.
• Bearbeta inget annat material an tra aller latt spanbart plastmaterial. Undantag: Med sticksag och ett lampligt sagblad fär även latt spanbar metall (t.ex. aluminium) bearetas.
• Avlagsna aldrig losa splitter, span ell erer liknande arbetsmaterial nara det lopande sagbladet for hand!
• De maskiner som sk anvandas maste uppfylla kraven enligt DIN EN 60745-1. Maskiner fran tillverkningsar 1995 maste vara CE-markta.
  Sagaldrig "pafri hand",dvs.hall inte arbetsstcckbarmed handen utan anvand parallellanslagetller vinkelanslaget.
• Efter drivningens frankoppling farr sagbladen inte bromsas genom att trycka dem mot sidan!
  Anvand verktygen uteslutande for de andamal de ar avsedda for.
• Använd bara fullgoda sāgblad; grundstommen fär inte vara tjockare och skrankningen inte smalare an tjockleken på spaltkilen.
• Kontrollera regelbundet att samtliga skruvar ar ordentligt atdragna!
• Använd aldrig arbetsbordet på att felaktigt satt eller for andere andamål an detår avsettfor!
• Avlagsna alla foremål frän arbetsbordet som inte behövs.
• Använd aldrig bordet für att skära virke.
• Använd aldrig maskinbordet for att säga rundvirke.
• Elverktygen fär bara slas pa och stängas av via sakerhetsbrytaren.
• Använd alltid bara den bifogade inkopplingsklämman for att fixera maskinbrytaren i "ON"-lage.
• Använd alltid en skjutstock vid bearerbting av smala arbetsstycken.
• Hang skutstocken på avsedd Hallare nar den inte används (bild 8).
• Kontrollera att de bada rølga stöden som laseborden sitter fast med sakerhetsbultarna i halen i sidodelen och att vridskruvarna ar ordentligt atdragna.
• Kontrolera För använding att handcirkelsägen, overhandsgen erller sticksägen ar ordentigt fastsatt pa maskinplattan och att maskinplattan hakar i utskärningarna i maskinbordet med ett knapp somt att insexnyckeln sitter i for extra sakerhet.
  Anvand inte sagbordet utomhus naret regnar.
• Beakta arbetsstyckenas maximala matt (se Tekniska data).

SÄKERHETSANVISNINGAR FÖR CIRKELSÄGAR

• lakta alltid, forutom dessa maskinspecifika sakerhetsanvisiningar, aven sakerhetsanvisiningarna for den handcirkelsag som anvands.
• Använd bara handcirkelsågar med spaltkil, sagblad med max. 200 mm i diameter och upp till max. 70 mm skärddjup.
• Använd bara sāgar inom de angivna, maximala matten for basplattan (se bild 18).
• Använd bara bordscirkelsägen med korrekt monterad skyddshuv.
  OBSERVERVA: Kontrollera att cirkelsagbladet ar monterat paralllet med sagspringan, annars maste handcirkelsagens position justeras.
  Stotta langa arbetsstycken pa uttagssidan sa att de ligger horisontalt mot underlaget; t.ex. med en rullbock fran wolfcraft (art.-nr. 6119973).
• Undvik att überbelasta handcirkelsagen.
• Använd inga slipskivor.
• Använd bara rekommenderade sāgblad och välj dem med hänsyn till materialet som skall sāgas.
  FARA: Handerna fär inte komma in i området for sagningen och inte for nara sagbladet.
• Stick aldrig in händerna under arbetsstvcket. Under arbetsstvcket kan skyddshuven inte skydda dig mot sāgbladet.
• Anpassa skardjupet till arbetsstckets tjocklek. Mindre an en hel tandhjo'd bor synas under arbetsstcket.

s

• Under sängingen bör du alltid vara forberedd pa att sagbladet kan fastna i arbetstystcket och slunga det mot operatoren.
  Bakslag ar ett resultat av felaktig och/eller olamplig anvandning av sagen. Detta kan undvikas genom att lampliga forskitghetsgarder vidtas enligt beskrivningen nedan.
  Häll i sagen med báda händerna och häll armarna i en position där du kan fanga upp bakslagskrafterna. Stå allt vid sidan om sagbladet. Kroppen fär aldrig befinna si rik linje med sagbladet. Vid ett bakslag kan cirkelsägen hoppa bakat, men med hjälp av lampliga sakerhetsatgärder kan operatoren kontrollera bakslagskrafterna.
  Nar sagbladet blockerer ell nar du avbryter arbetet, stang av saen och hall den kvar i arbetstcyket tils sagbladet star stilla. Forsok aldrig att ta ut sagen ur arbetsycket ell att dra den bakat sangle sagbladet ror sig -ett bakslg skulle kunna bil foliden. Ta reda pa orsaken till att sagbladet blockerer och atgarda.
• Om du vill starta en sag igen som sitter kvar i arbetsstcyket, skall du centrera sagbladet i sagspalten och kontrollera att sagtanderna inte fastnar i arbetsstcyket. När sagbladet blockerar kan det hoppa ut ur arbetsstcyket ell orsaka ett bakslag när sagen startasigen.
  Stotta stora plattor for att minimera risken for bakslag pga. ett blockerande sagblad. Stora plattor kan hanga ner pga. sin egen vikt. Plattor maste stottas pa bada sidorna, bade nara sagspalten och i kanten.
  Anvand aldrig sloa ell skadade sagblad. Sagblad med sloa ell felaktigt instalda tander orsakar forhod friktion pga. att sagspalten ar for trang, blockering av sagbladet och bakslag.
• Dra Åt skärdiups- och skärvinkelinstallingarna innan du böjar med sängingen. Om inställingarna ärdras under sängingen kan sāgbladet blockeras och ett bakslag uppträda.
  Var specielt forsiktig vid "dopsagning i vaggar aller andra ooverskadliga omraden. Sagbladet kan blockera vid sagning i dolda objekt och orsaka bakslag.
  For spar- och geringssagning skall alltid skjutslid anvandas, aftersom sagklingan inte ar synlig.

SÄKERHETSANVISNINGAR FÖR STICKSÄGAR

Iakta forutom dessa maskinspecifika sakerhetsanvisiningar, alltid aven sakerhetsanvisiningarna for sticksagen som anvands.
- Arbeta aldrig med en sticksag som ar skadad.
- Undvik att überbelasta sticksagen.

OBSERVERA: ANVÄNDNING SOM FRÄSBORD SKA UTESLUTANDE SKE I SAMBAND MED DET PARALLELA FRÄSANSLAGET ART.NR 6901000 SÄKERHETSANVISNINGAR FÜR ÖVERFRÄSAR

• Iakta forutom dessa maskinspecifika sakerhetsanvisiningar, alltid aven sakerhetsanvisiningarna for overfrasen som anvands.
• Var alltid forberedd pa att arbetsstycket under frasningen ovantat och plotsligtb kan bli okontrollerbart och slas tillbaka.
• Använd aldrig maskinbordet till bagfräsning!
  Genomfordfor alltid frasningen enbart med det parallela frasanslaget som kan erhallas som tillbehor (art.-nr. 6901000), for att forhindra bakslag ellr att frsen kommer i kontakt med handen.
  Folj originalinstruktionerna till det parallella frasanslaget (art.-nr. 6901000) sa att monteringen blir korrekt.
• Anvand aldrig overfrasar med mer an 1800 W och mer an 230 V.
• Använd aldrig fräsar med mer an 27 mm i diameter!
• Observera att matningen endast fär ske mot fräsen rotationsriktning.
  Väjil ilaggsringarna som foljer med leveransen i forhallande till frasverktygets storlek. Valj den minsta moliga ilaggsringen for ett sakert arbete.
• Använd bara vassa, väsköTTa frasverktyg som ställts in enliqt verktygstillverkarens uppgifter.
• laktta min. / max. varvtalet och rotationsriktningen for de maskiner och verktyg som anvands. Dessa uppgifter finns angivna pa Produkten, pa forpackningen erler i instruktionerna.
  Felaktig anvandning av frasverktyg, arbetsstycken och anordninger till arbetsstycksstyrningen kan leda till farliga situationer.
• Håll händerna borta frän fräsverktyget under fräsningen.
  Anvand om mojigt aven tryckskorna under frasningen, utover det parallella frasanslaget.
  Stotta langa arbetsstycken pa uttagssidan for att forhindra att de okontrollerat faller ner och darigenom orsakar farlga situationer. Stottan masta vara stabil och lika hog som maskinbordet, som t.ex. rullbocken (art.-nr. 6119973).
• Bearbeta bara arbetsstycken som ár sá stora och tunga att de kan hallas och styras av en person.
  Väj varvtalet sa att det passar till verktyget och arbetsstycket. Exakta varvtalsuppgifter finns i instruktionerna till overfrasn.
• Iakta arbetsstyckets maximala matt (se Tekniska data).

LEVERANSOMFATTNING

Packa upp Mster cut 1500 ur kartongen och kontrllera att alla delar finns och overensstammer med delarna pa bilderna (bild 1, bild 2).

GRUNDLAGGANDE MONTERING

Monera bordet: Lagg bordsskivan pa en jamm och ren yta. Fust det framre benparet och den undre stottan med alla faskdar enigt bilden. Se till att bada lasspakarna sitter i fashtalen och att de bada vridskruvarna ar ordentligt atdragna (bild 3.1). Montera sedan det bakre benparet och den andra, bakre stottan. Fust de bada tvarstottorna pa det framre fastsatta benparet, och svang sedan det bakre benparet upat och fust dem pa tvarstottornas andra ande (bild 3.2). Satt de bada fotsocklarna med hjul pa det bakre benparet (se bild) och de andra tva pa det framre benparet (bild 3.3).

OBSERVERA: Se till att de faskdar som har en markering bara ar atdragna sa hart att bordet kan fallas inop med ett latt motstand. Kontrollera alltid att bada sakerhetsfesta n ha kat i och att de bada vridskruvarna ar ordentigt atdragna.

Nu kan bordet stallas upp.

OBSERVERA: Var forsiktig sa att händerna inte fastnar när bordet fälls upp ellr ihop ellr när maskinplattan oppnas och stangs.

Skruvstad: Montera skruvstadet pa maskinbordet enligt bilden. Skruvstadet kan monteras pa hoger erler vander sida (bild 4).

s

Sakerhetsbrytare:Montera sakerhetsbrytarenpa maskinbordet (bild 5).

Skyddskapa: Montera forst skyddskapans enskilda delar. Skjut sedan in skyddskapans hallare i aluminiumprofilen och dra at de bada insexskruvarna med insexnyckeln (bild 6).

Inkopplingsklämma: Knyt fast enaänden av snöret i hälet inkopplingsklämman och den andraänden i skyddskapans bygel (bild 7).

Skiutstock: Hang skutstocken pa hällaren (bild 8).

Vinkelanslag: Montera vinkelanslaget enligt bilden (bild 9). Aluminiumanslaget kan behöva justeras med hänsyn till arbetsstckets Höjd. För ett arbetsstcke med en Höjd på minst 15 mm på högkant, se bild 9.1, for ett arbetsstcke med en Höjd på maximalt 15 mm liggandes, se bild 9.1. Vinkelanslaget for arbetsstcket framåt i styrspåret (bild 9.3).

Parallellanslag: Montera anslagshallaren enligt bilden (bild 10.1). Låt de báda skruvarna och fyrkantsmuttrarna sitta lösst (bild 10.2). Skjut in aluminiumanslaget enligt bilden och dra at skruvarna (bild 10.3). Skjut in parallellanslaget i styrskenan och dra at vridskruvarna (bild 10.4).

OBSERVERA: Las fast maskinplattan: Insexnyckeln anvands for att lasa fast maskinplattan och maste foras in i bordet fore varje arbetstillfalle. Detta visas som position "lock" (lAs) pa bilden (bild 11).

Inlaggsringar: De bada inlaggsringarna okar sakerheten vid anvanding av overhandsrasen. Valj alltid minsta mojiga inlaggsring for den frssom anvands (bild 12).

Spannklor: Stick ner spannklorna i de forborrade halen. Dessa fixerar arbetsstcket tillsammans med skruvstadet.

FALLA IHOP OCH FALLA UPP BORDET

OBSERVERA; Dra ut alla stickproppar ur sakerhetsbrytaren innan du faler ihop bordet!

Falla ihop: Lossa sa mycket pa de bada vridskruvarna att bada lasspakarna kan dras tillbaka och vridas (bild 14.1). Fäll sedan ihop bordet i piliktningen. Placera en fot framfor fotsockeln sa att bordet inte rullar ivag (bild 14.2). Hjulen i fotsockeln gör det enkelt att förlytta bordet (bild 14.3).

Falla upp: Hall bordet med bada händerna och placera en fot framfor fotsockeln (bild 15.1). Gör en rörelse entligt pilrikntingarna pa bilden tills bordet ar welt uppfället (bild 15.2). Tryck sedan med en hand pa framkanten av bordet sa att bordsytan hakar i. För in de bada lasspakarna i halen och dra at vridskruvarna (bild 15.3).

FÖRBERDEELSE INFÖR MASKINANVÄNDNING

OBSERVERA: Här beskrivs hur maskinplattan öppnas och stängs, och dessa anvisninger skä foljas vid varje maskinbyte!

Lossa insexnyckeln som laer fast maskinplattan. Bj upp bada plasthallarna och anvand dem for att lyta upp maskinplattan. For maskinplattan lpiilktningen till vertikal position och skut den sedan framat till anslaget. Ffor sedan maskinplattan nedat till den ligger sakert pa bordet (bild 16).

OBSERVERA: Se till att fingrarna inte hamnar under maskinplattan (skaderisk).

Stanga maskinplattan after att en maskin monterats: Lyf torsiktigt pa maskinplattan. Dra den sedan bakat tills den befinner sig i vertikal position vid det bakre anslaget. Hall maskinplattan i de bada plasthallarna och for den nedat i pilriktingen till den befinner sig i slutposition och kan hakas i Tryck ovanifran sa att maskinplattan hakar i och las med plasthallarna. Satt tillbaka insexnyckeln for att la sa fast maskinplattan (bild 17).

MONTERING AV HANDCIRKELSAG

Oppna maskinplattan enligt beskrivningen i bild 16.

Insattbara handcirkelsagar; De maxima matten for insattbara handcirkelsagar anges i bild 18. Anvandbara handcirkelsagar med klyvik, max. 200mm i sagblads diameter och max. 70mm i snittdjup.

Montering och riktningsjustering av handcirkelsagen; Dra tillbaka den rroliga skyddskapan pa handcirkelsagen och placera maskinen i mitt av sagspringan. Lossa snittdjpssparren pa handcirkelsagen och lat snittdjupet bil maximalt (bild 18.2). Dra at snittdjpssparren. Justera sa att handcirkelsagen ligger i mitten av och parallellt med sagspringan.

OBSERVERA: Kontrollera avstandet mellan de frâme tänderna à cirkelsagbladet och den frâme kanten av sagspringan. Avstandet mâstevara minre àn 20 mm.

Exempel pa montering for maskiner med liters bottenplatta.

Nár maskinen placerats monterar du Först de báda sidoanslagen sa att dessa ligger slatt mot maskinens bottenplatta. Montera sedan de báda spännklorna (bild 18.3). Fäst ena sidan av bottenplattan. Tillenna monterar du Först vinkelhällaren med tvá sidoanslag. Se till att den ligger slatt mot bottenplattan. Montera sedan en vinkelhällare med tvá sidoanslag p motsatt sida. Montera de báda spännklorna (bild 18.4). Spännklorna maste monteras sa nara bottenplattans langa sida som möjlig.

s

Exempel pa montering for maskiner med stor bottenplatta.

När maskinen har placerats monterar du forst de báda sidoanslagen sa att dessa ligger slatt mot maskinens bottenplatta. Därefter monterar du de báda spannklorna (bild 18.5 c). De tvá sidoanslagen maste monteras sa nara bottenplattans lánga sida som möjlt (bild 18.5 d). Montera nu vinkelhällaren med ett sidoanslag smat skru, skiva, sakerhetskva och mutter (bild 18.5 b). Montera sedan spännkorna. Montera även på motsatt sida en vinkelhällare med ett sidoanslag smat skru, skiva, sakerhetskva och mutter (bild 18.5 b). Montera slütligen spännkorna (bild 18.5 a).

Stang och las fast maskinplattan sa som det visas i bild 17.

OBSERVERA; Kontroller en gang till att cirkelsagbladet ar monterat parallllt med sagspringan, anns maste handcirkelsagens position justeras.

Stromforsorjning: Satt i maskinens stickpropp i sakerhetsbrytaren och forlangningskabeln fran sakerhetsbrytaren i eluttaget (bild 19.1). Forlangningskabel ingar inte.

OBSERVERA; Tryck pa termobrytaren innan du slar pa maskinen for forsta gangen! Efter ett stromavbrott pa grund av overspanning trycker du pa termobrytaren after 5-10 minut er. Darefter trycker du pa knappen EIN/ON pa strombrytaren (bild 19.2, 19.3).

Tryck pa den roda knappen (AUS) pa sakerhetsbrytaren. Montera sedan inkopplingsklamman pa handcirkelsagen (bild 19.4). Tryck pa den grona knappen (EIN) och kontrollera att sagbladet ror sig obehindrat i sagspringan (bild 19.6), och sedan pa den roda knappen (AUS) igen (bild 19.7).

OBSERVERA: Dra ut natakanten nar maskinen inte anvands ochRARYihop bordet.

MASTER cut 1500 ar nu redo att anvandas.

STATIONÄR SÄGNING MED HANDCIRKELSÄG

OBSERVERA: Använd alltid skyddskapan och dammsugaren pa skyddskapan under arbetet.

Saga med vinkelanslag

Skjut in vinkelanslaget i styrskenan (bild 20.1). Se till att anlagets svarta andere gär sā nara skyddskapan som möglt for att undvika att kapan lyfts upp (bild 20.2). Dra tillbaka vinkelanslaget och lagg arbetstcycket mot vinkelanslaget. Sla pa handcirkelsägen via sakerhetsbrytaren. Skjut arbetstcycket med ena handen pa vinkelanslaget och den andra handen pa arbetstcycket i piliktningen mot cirkelsagbladet (bild 20.3), till dess att arbetstcycket har sagatsitu helt. Stäng sedan av handcirkelsägen via sakerhetsbrytaren.

OBSERVERA: Se till att báda händerna befinner sig på tillräcklig vtstand fran cirkelsagbladet (skaderisk).

OBSERVERA: Den del av arbetsstycket som stracker sig fran mitten av sagspringan till skyddskapans bygel fár vara max. 330 mm.

Med vinkelanslaget kan du saga arbetsstycken i en vinkel av 0^ - 65^ . Lossa pa vridskruven for att stalla in onskad vinkel och skruva sedan at den igen (bild 20.4). Saga sedan enlistig bilderna 20.1 till 20.3.

Saga med parallellanslag

Skjut in parallellanslaget med lossad vridskruv i styrskenan. Skjut in parallellanslaget sa att det ligger nara skyddskapan. Kontrolera att aluminiumanslaget inte sticker ut atanfor de bakr tanderna pa cirkelsagsbladet (bild 21.1). Lossa i sa fall pa faskruvarna, dra tillbaka anslaget nagot och dor at skruvarna. Stall in onskad snittbredd och dor at vridskruven. Sla pa handcirkelsagen via sakerhetsbrytaren. Skjut arbetstcyket i pilirktningen mot cirkelsagbladet (bild 21.2), till dess att arbetstcyket har sags itu helt. Stang sedan av handcirkelsagen via sakerhetsbrytaren. Vid smala arbetststycken ka den medfoljande skjutstocken anvandas (bild 21.3).

OBSERVERA: Längden pa den del av arbetsstcck som gär fran mitten av sagspringan till parallellanslaget farr vara max. 375 mm, och delen fran mitten av sagspringan till skyddskapans bygel max. 330 mm (bild 21.4).

Vertikala gingssnitt

Vid vertikala geringsnitt maste handcirkelsagens position justeras. Ställ in önskad geringsvinkel pa handcirkelsagen. Dra tillbaka den rörliga skyddskapan pa handcirkelsagen och placera maskinen i mitten av sagspringan. Lossa snittdjunppärren pa handcirkelsagen och lát snittdjupet bli maximal. Dra at snittdjupssparren. Placera handcirkelsagen i mitten av och parallellt med sagspringan (bild 22.1, 22.2).

OBSERVERA: Kontrollera avstandet mellan de frambre tanderna pa cirkelsagbladet och den frambre kanten av sagspringan. Avstandet maste varainde an 20 mm (bild 22.3).

När maskinen justerats monterar du forst de báda sidoanslagen sa att dessa ligger slatt mot maskinens bottenplatta. Därefter monterar du de báda spännklorna (bild 22.4 a). Fäst ena sidan av bottenplattan. Tillenna monterar du forst vinkelhällaren med tvá sidoanslag. Se till att den ligger slätt mot bottenplattan. Montera sedan en vinkelhällare med tvá sidoanslag p motsatt sida. Montera de báda spännklorna. Spännklorna maste monteras sa nara bottenplattans长期以来 sida som mögigt (bild 22.4 b). Anvisning: Vid större bottenplattor monterar du faskanordningarna som det beskrivs pa sida 15 (bild 18.5). Kontroller aterigen antagbladet loper obehindrat i sagspringan (bild 22.5).

Stang och las fast maskinplattan sa som det visas i bild 17.

OBSERVA; Kontrollera en gang till att cirkelsagbladet ar monterat parallelt med sagspringan, annarshte handcirkelsagsens position justeras.

SAGAMED STICKSAG

Placera sticksågen på maskinplattan sö att sagbladet loper i mitten av saggoppeningen (bild 23.1). Montera sticksågen enligt bilden med fya sidoanslag och fyra sparrklor (bild 23.2). Stang och lás fast maskinplattan sö som det visas i bild 17. Montera inkopplingsklämman på sticksågens brytare och stick in stickproppen i sakerhetsbrytaren. Skyddskapan maste användas vid arbete med sticksag (bild 23.3).

ANVÄNDNING SOM ARBETSBÄNK

MASTER cut 1500 ar forssed med 4 spannklor i plast. Med dessa kan arbetstcycken spannas fast pa ett flexibelt och sakert satt (bild 24).

STÄLLA IN MASKINPLATTAN

Höjden av maskinplattan i arbensplattan har ställts in av tillverkaren sa att arbetsstyetck glider over arbets- och maskinplattan. Vid behov kan maskinplattans hõd justeras. Lossa pa stoppmuttrarna for att justera Höjden. Med hjälp av de sex justeringsskuvarna ställer du in Höjen pa maskinplattan sa att den ar i jämnhöjd med arbensplattan och skruvar at stoppmuttrarna igen. Kontrolera alltid innan du börjar arbeta att stoppmuttrarna ár ordentligt árdragna. Kontrolera även fore varje arbetstillfalle att skruvarna och stoppmuttrarna pa bada hällarna som hakar fast maskinplattan ár ordentligt árdragna (bild 25).

SPECIALTILLBEHOR FOR MASTER cut 1500 TVA EXTRA MONTERBARA KLYVKILAR, ARTIKELNUMMER 6930000 OCH 6904000, SOM KAN ANVANDAS MED HANDCIRKELSAGAR UTAN KLYVKILAR

OBSERVERA: Specialtillbehoren som beskrivs har farr uteslutande anvandas med MASTER cut 1500.

ANVISING: Specialtillbehorens fonction och använding beskrivs nedan och illustreras frän sida 24.

Foreskriven användning

Med de tvà klyvkilarna kan handcirkelságar utan klyvkilar anvandas.
Klyvik 6903000 kan anvandas tillsamns med handcirkelságar med handcirkelsågblad med en diameter pa max. 160 mm och en snittbredd pa min. 2,4 mm och max. 2,8 mm.
Klyvik 6904000 kan anvandas tillsamns med handcirkelságar med handcirkelsågblad med en diameter pa max. 200 mm, en snittbredd pa min. 2,4 mm och max. 2,8 mm samt ett snittdjup pa max. 66 mm.

OBSERVERA: Innan du börjar använda specialtillbehören bör du lasa de allmännä sakerhetsanvisingarna, sakerhetsanvisingarna for handcirkelsågar och den ursprungliga bruksanvisingen für handcirkelsågen utan klyvik!

KLYVKIL MED ARTIKELNUMMER 6903000 OCH 6904000

I artikeln klyvik 6903000 ingar foljande komponenter: 1 klyvikil (for cirkelsagblad med en diameter pa max. 160 mm), 1 klyvkilsfaste (lang), 1 stallbar tok (bild A).
I artikeln klyvik 6904000 ingar foljande komponenter: 1 klyvikil (for cirkelsagblad med en diameter pa max. 200 mm), 1 klyvkilsfaste (kort), 1 stallbar tok (bild B).

OBSERVERA: Nedan beskrivs montering och Funktion av klyvik med articelnummer 6903000 for handcirkelsagar med cirkelsagblad med en diameter pa max. 160 mm. For klyvik med articelnummer 6904000 for handcirkelsagar med cirkelsagblad med en diameter pa max. 200 mm galle sama monteringsanvisiningor och Funktion. Med denna klyvik ar det dock mojligt att arbeta med arbetsstycken med en maximal hojd pa 60 mm.

MONTERING AV KLYVKIL

Öppna maskinplattan sā som det visas i bild 16 (bild C.1). Anslut faspbultarna med faskdellarna. Denna anslutning skara lös (bild C.2). Stang maskinplattan (bild C.3). Stick in klykvilen ca 2 cm ovanifran i faspbultens spar. Se till att klykvilen fors i pilirktningen till maskinplattans anlag (= vertical position). dra at insexskruven (bild C.4, C.5). Öppna maskinplattan igen (bild C.6).

MONTERING AV HANDCIRKELSAG

Dra tillbaka den rørliga skyddskapan pa handcirkelsagen och placera maskinen i mitten av sagspringan. Lossa snittdjupssparren pa handcirkelsagen och lat snittdjupet bl maximal. Dra at snittdjupssparren.

OBSERVERA: Kontrollera avstandet mellan de frambre tanderna pa cirkelsagbladet och den frambre kanten av sagspringan. Avstandet maste vara minre an 20 mm.

Justera den främre sidan av handcirkelsägen after 0-markeringen pa handcirkelsägens bottenplatta och de báda hjäplinjerna pa maskinplattan. Den bakre delen av handcirkelsägen justerar du sa att cirkelsagbladet ar centrerat mot klyvkilen (bild D.1). Anvisning: Det enklaste sättet att kontrollera om placeringen ar korrekt ar att sta bakom klyvkilen och titta mot cirkelsagbladet eftersom sagbladearetjockare an klyvkilen. När handcirkelsägen justerats monterar du forst de báda sinoanslagen sa att dessa ligger slatt mot maskinens bottenplatta. Monteraärefter de báda spännklorna (bild D.2).

OBSERVERA: Kontrollera en gäng till att cirkelsagbladet ar centrerat mot klyviken, annars maste handcirkelsagens position justeras.

Fastytterigare en avbottenplattans sidor. Till denna monterar du forst vinkelhalleren med tv sidoanslag. Se till att den ligger sltt mot bottenplattan. Montera sedan en vinkelhalle med tv sidoanslag pa motsatt sida. Montera de bada spannklorna (bild D.3). Spannklorna maste monteras sa nara bottenplattans lenga sida som mojlig. Anvising: Fler fastmogliheter fer varierande bottenplattor finns pa sidorna 13 - 15.

Ställ in sakerhetsavstandet mellan klyvikil och cirkelsagblad med hjälp av den ställbara tolken.

Stang maskinplattan (bild E.1). Montera de enskilda delarna pa klyvkilen enigt bilden (bild E.2). Dra at skruven och den rafflade muttern som ar anslutna till klyvkilen, och lat skruven och den rafflade muttern som sitter langst fram i kapan vara losa (bild E.3). Lossa klyvkileni feste med insexnyckeln (bild E.4). Skjut ner klyvkilen vertikalt mot cirkelsagbladet (bild E.5). Skjut klyvkilen sa langt ner att minst en cirkelsagbladstand stoter氡den t stallbara tollens kapa (bild E.6), dra at den framre rafflade muttern (bild E.6). Efter att insexskruven dragits at ar sakerhetsavstandell melan cirkelsagblad och klyvikil max. 5 mm (bild E.7). Skruva sedan losn den stallbara token fran klyvkilen (bild E.8).

S

OBSERVERA: Kontrollera en gäng till att cirkelsagbladet ar centrerat mot klyvken (bild E.8) och att sakerhetsavstandet ar max. 5 mm mellan cirkelsagbladet och klyvken (bild E.6), anns maste handcirkelsagens position justeras.

OBSERVERA: Kontrollera alltid innan du börjar arbeta att klyvkilen och fästdelarna ár ordentlich átdragna!

Las fast maskinplattan sa som det visas i bild 17. Bordet kan nu anvandas for stationar sagning. Las vidare avsnittet om stationar sagning med handcirkelsag.

Justering av snittdiup

Odu uill justera snittdupet for handcirkelsagen maste hojden pa klyvken ocka justeras for att sakerhetsavstandet pa max. 5 mm till cirkelsagbladet sak bibehaillas. Lossa forst klyvken med insexyckeln. Stall in onskat snittdjup pa handcirkelsagen. Dra at snittdjunpparren. Montera och positionera den stallbara token tillsammans med klyvken enigt bild E.1 till E.8.

Vertikala geringssnitt

Vid vertikala geringsnitt maste handcirkelsagens position justeras. Stall in onskad geringsvinkel pa handcirkelsagen. Dra tillbaka den rroliga skyddskapan pa handcirkelsagen och placera maskinen i mitten av sagspringan. Lossa snittdjunppssparren pa handcirkelsagen och lat snittdjupet bil maximalt. Dra at snittdjunppssparren (bild F.1, F.2). Lossa inexskruven och vrid klyvkilen till den befinner sig exakt i mitten av cirkelsagbladet (bild F.3).

OBSERVERA: Kontrollera avstandet mellan de framre tanderna pa cirkelsagbladet och den framre kanten av sagspringan. Avstandet maste varainde an 20 mm (bild F.4).

Dra at insexskruven (bild F.5).

OBSERVERA: Placera cirkelsagbladet sa att det ligger parallellt med sagspringan och se samtidigt till att cirkelsagbladet ar centrerat mot klyvkilen.

Montera de báda sidoanslagen sa att dessa ligger slatt mot maskinens bottenplatta. Montera direfter de báda spännklorna. Fäst ytterligare en av bottenplattans sidor. Tillenna monterar du forst vinkelhällaren med tvá sidoanslag. Se till att den ligger slatt mot bottenplattan. Montera sedan en vinkelhällare med tvá sidoanslag pá motsatt sida. Montera de báda spännklorna. Spännklorna maste monteras sa nara bottenplattans lánga sida som möjgt (bild G).

Stall in sakerhetsavstandet mellan klyvik och cirkelsagblad med hiaIp av den stallbara tolken.

Stang maskinplattan (bild H.1). Montera de enskilda delarna pa klyvkilen enligt bilden (bild H.2). Dra at skruven och den rafflade muttern som ar anslutna till klyvkilen, och lat skruven och den rafflade muttern som sitter langst fram i kapan vara losa (bild H.3). Lossa klyvkilen feste med insexnyckeln (bild H.4). Skjut klyvkilen i somma vinkel som cirkelsagbladet mot cirkelsagbladet (bild H.5). Skjut klyvkilen sa langt fram att minst en cirkelsagbladstand stoter mot den stallbara tokens kappa (bild H.6). dra at den framre rafflade muttern (bild H.6). Efter att insexskruven dragits atar sakerhetsvastendet mellan cirkelsagblad och klyvik max. 5 mm (bild H.7). Skruva bort den stallbara toklen fran klyvkilen. Las fast maskinplattan sa som det beskrivs i bild 17 och kontrollera aterigen att sagblade ror sig obehindrat (bild I).

OBSERVERA: Kontrolera en gäng till att cirkelsagbladet ar centerat mot klyvkilen (bild 1) och att sakerhetsavstandet ar max. 5 mm mellan cirkelsagbladet och klyvkilen (bild H.6), anns mäste handcirkelsagens position justeras.

OBSERVERA: Kontrollera alltid innan du bɔrjar arbeta att klyvkilen och faskdelarna ar ordentligt atdragna!

Bordet kan nu anvandas for stationar sagning. Läs vidare avsnittet om stationar sagning med handcirkelsag.

Garanti

Till hobbysnickaren!

Vi gratularer till Er nya kvalitetsprodukt fran wolfcraft som vi hoppas att Ni komer att ha stor nyta av i hobbybaret. wolfcraft- producerkter haller en hog teknik standard och genomgintensiva utvecklings- och testkontroller innan de ut i handeln. Regelbundna kontrller och tester garanterer hog kvalitet pa standard vid seritillverkning. En solid teknik utveckling och tillforlitiga kvalitetskontroller ar garantin fot att Ni valt ratt.

Pá denna inköpta produit fran wolfcraft lámnnar vi en garanti pá 10 ár frän köpdatum, dén uteslutande används i hobbysammanhang. Garantin omfattar endast skador pá den inköpta varan som enbart sādana skador som kan harledas till material- och tillverkningsfel. Denna garanti omfattar ej sādana fel och skador som har fororsakats av oandamalsenlig använding eller aftersatt unterhäll. Garantin gäller inte heller i samband med vanligt slitage som uppstár vid maskinens användning samt vid fel och skador som kunden kände till dávaleta ingicks.

Garantikrav kan endast goras gallande vid framlaggning av fakturan/kvittot.

Den av wolfcraft' lamnade garantin begransar inte konsumentens rattigheter enigt lag (efter fullgorande, havning ell ervdeminskning, skadestand er terbetaling).

Behörig person für undertecknande av konformitetsförklaring och für sammanständning av tekniska unterlag. (företagsledning/teknik/logistik; wolfcraft GmbH)

FIN

JOHDANTO
