Ürün Tipi	Katlanır Çalışma Masası (Tezgah)
Marka	Wolfcraft
Model	MASTER work 1600
Montajlı Boyutlar (G x D x Y)	1110 x 765 x 863 mm
Katlanmış Boyutlar (G x D x Y)	1110 x 765 x 200 mm
Çalışma Yüzeyi	1035 x 695 mm
Maksimum Taşıma Kapasitesi	120 kg
Net Ağırlık	21 kg
Sıkıştırma Delik Çapı	20 mm
Sıkıştırma Delik Aralığı (yatay / dikey)	128 mm / 128 mm
Oval Delik Boyutları	91 x 23 mm
Güç Kaynağı	Yok (el aleti, motorsuz)
Ana Fonksiyonlar	Zımparalama, planya, delme, kesme, montaj için çalışma istasyonu
Uyumlu Aksesuarlar	20 mm sıkıştırma kelepçeleri, delik desteği (art. 5027000), salınımlı/gönye testereler
Tabla Malzemesi	Alüminyum profil
Garanti	10 yıl (ev kullanımı)
Bakım ve Temizlik	Kuru bir bezle temizleyin; iç mekanda, nemden uzakta saklayın
Güvenlik	Tezgaha çıkmayın; yükü eşit dağıtın; KKD kullanın (gözlük, maske, kulak koruyucu)
Yedek Parça ve Tamir Edilebilirlik	Yedek parçalar wolfcraft aracılığıyla temin edilebilir (kılavuz sayfa 10'a bakın)
Genel Bilgiler	Birden fazla dilde 92 sayfalık kılavuz mevcuttur

Sık sorulan sorular - MASTER work 1600 WOLFCRAFT

MASTER work 1600 tezgahının montajlı haldeki boyutları nelerdir?

Montajlı halde tezgah 1110 x 765 x 863 mm (G x D x Y) ölçülerindedir.

Tezgahın desteklediği maksimum yük nedir?

Maksimum taşıma kapasitesi 120 kg'dır. Yükü eşit şekilde dağıtmaya dikkat edin.

Tezgaha gönye testere nasıl sabitlenir?

Aksesuar torbasında bulunan vidaları ve somunları kullanın. Vidaları yukarıdan oval deliklere yerleştirin ve somunları alttan sıkın. Testere ortalanmalı ve en az iki vida ile sabitlenmelidir.

Tezgahı sepet olarak kullanabilir miyim?

Hayır, tezgahın üzerine çıkmak veya merdiven/iskele olarak kullanmak kesinlikle yasaktır. Devrilme riski vardır.

Tezgaha parçalar nasıl sabitlenir?

Sıkıştırma blokları ve kelepçeler, 20 mm delikler için sıkıştırma mengeneleri veya oval delikler için el kelepçeleri kullanabilirsiniz. Ayrıntılı bilgi için kılavuza bakın.

Bu tezgahla hangi aksesuarlar uyumludur?

Wolfcraft sıkıştırma kelepçeleri (art. 3036000), delik desteği (art. 5027000) ve salınımlı/gönye testereler uyumludur. Ek aksesuarlar kılavuzun 9. sayfasında listelenmiştir.

Tezgahın bakımı nasıl yapılır?

Kuru bir bezle temizleyin. Korozyonu ve tabla şişmesini önlemek için dışarıda veya nemli bir yerde saklamayın.

Tezgahta maksimum kesme derinliği nedir?

Tezgaha 5 mm'den daha derin kesim yapmayın, aksi takdirde alüminyum profil zarar görebilir.

Garanti profesyonel kullanımda geçerli midir?

10 yıl garanti yalnızca ev kullanımı (amatör DIY) için geçerlidir. Profesyonel kullanım için müşteri hizmetleriyle iletişime geçin.

Tezgah taşıma için nasıl katlanır?

Eksantrik kolları gevşetin, ayakları montaj sırasının tersine katlayın, ardından tezgahı tabla koruması için sıkıştırma bloklarının üzerine yerleştirin. Kılavuzdaki şekil 2 ve 5'e bakın.

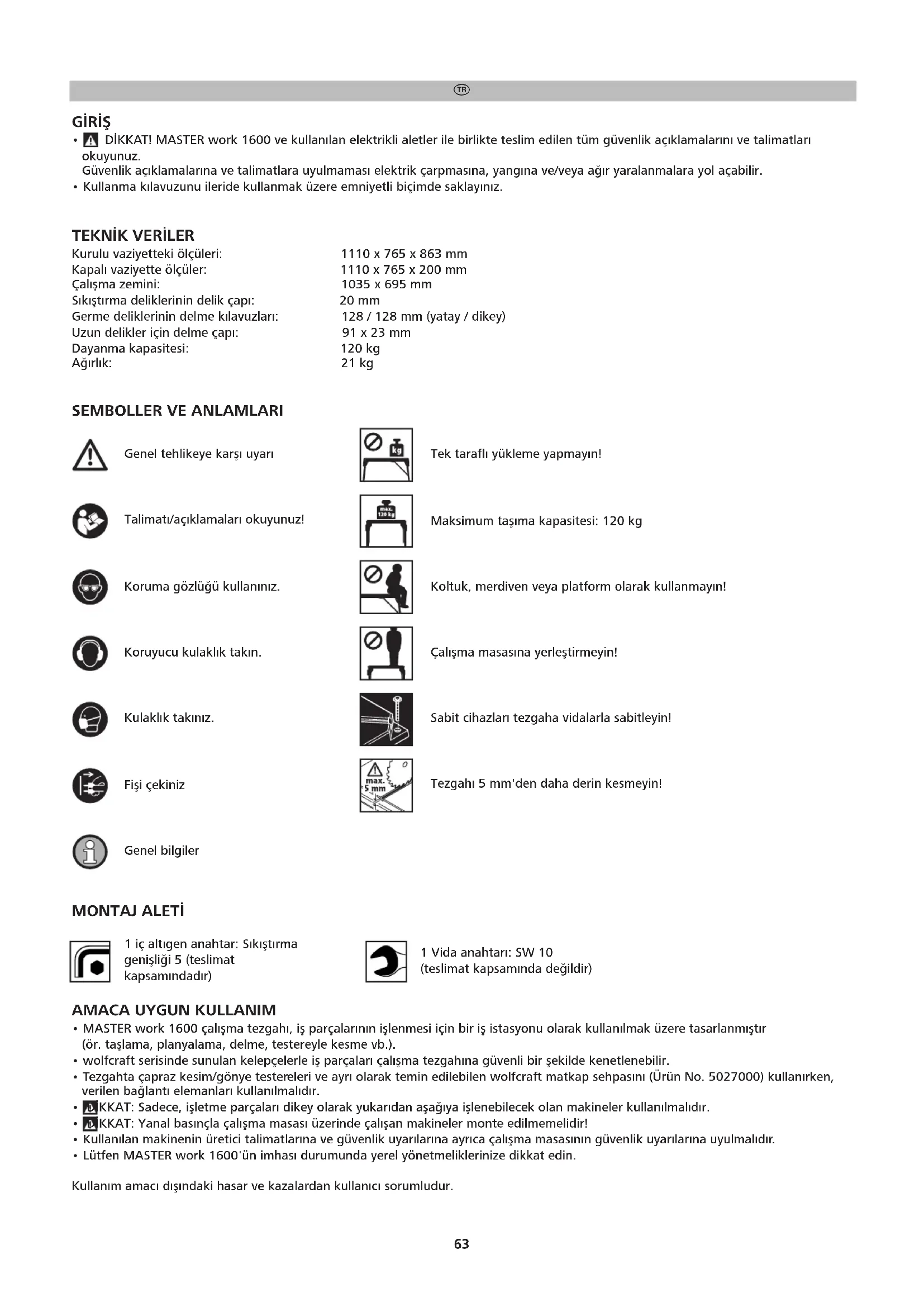

KULLANIM KILAVUZU MASTER work 1600 WOLFCRAFT

- DİKKAT! MASTER work 1600 ve kullanılan elektrikli aletler ile birlikte teslim edilen tüm güvenlik açıklamalarını ve talimatları okuyunuz.

Güvenlik açıklamalarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

- Kullanma kılavuzunu ileride kullanmak üzere emniyetli biçimde saklayınız.

TEKNİK VERİLER

Kurulu vaziyetteki ölçüleri: 1110 x 765 x 863 mm

Kapalı vaziyette ölçüler: 1110 x 765 x 200 mm

Çalışma zemini: 1035 x 695 mm

Sıkıştırma deliklerinin delik çapı: 20 mm

Germe deliklerinin delme kılavuzları: 128 / 128 mm (yatay / dikey)

Uzun delikler için delme çapı: 91 x 23 mm

Dayanma kapasitesi: 120 kg

Ağırlık: 21 kg

SEMBOLLER VE ANLAMLARI

Genel tehlikeye karşı uyarı

Tek taraflı yükleme yapmayın!

Talimatı/açıklamaları okuyunuz!

Maksimum taşıma kapasitesi: 120 kg

Koruma gözlüğü kullanınız.

Koltuk, merdiven veya platform olarak kullanmayın!

Koruyucu kulaklık takın.

Çalışma masasına yerleştirmeyin!

Kulaklık takınız.

Sabit cihazları tezgaha vidalarla sabitleyin!

Fişi çekiniz

Tezgahi 5 mm'den daha derin kesmeyin!

Genel bilgiler

MONTAJ ALETI

1 iç altıgen anahtar: Sıkıştırma genişliği 5 (teslimat kapsamındadır)

1 Vida anahtarı: SW 10 (teslimat kapsamında değildir)

AMACA UYGUN KULLANIM

• MASTER work 1600 çalışma tezgahı, iş parçalarının işlenmesi için bir iş istasyonu olarak kullanılmak üzere tasarlanmıştır (ör. taşlama, planyalama, delme, testereyle kesme vb.).
• wolfcraft serisinde sunulan kelepçelerle iş parçaları çalışma tezgahına güvenli bir şekilde kenetlenebilir.
• Tezgahta çapraz kesim/gönye testereleri ve ayrı olarak temin edilebilen wolfcraft matkap sehpasını (Ürün No. 5027000) kullanırken, verilen bağlantı elemanları kullanılmalıdır.
• KKAT: Sadece, işletme parçaları dikey olarak yukarıdan aşağıya işlenebilecek olan makineler kullanılmalıdır.
• D KKAT: Yanal basınçla çalışma masası üzerinde çalışan makineler monte edilmemelidir!
• Kullanılan makinenin üretici talimatlarına ve güvenlik uyarlarına ayrıca çalışma masasının güvenlik uyarlarına uyulmalıdır.
• Lütfen MASTER work 1600'ün imhası durumunda yerel yönetmeliklerinize dikkat edin.

Kullanım amacı dışındaki hasar ve kazalardan kullanıcı sorumludur.

GÜVENLİK UYARILARI

• Çalışma tezgahını doğru şekilde monte edin ve her çalışmadan önce tüm vidaların ve eksantrik manivelasının iyice sıkıldığından emin olun.
• Çalışma masanızı asla yanlış veya amacı dışında kullanmayın!
• Gereksiz tüm cisimleri çalışma masasından uzaklaştırın.
• Arızalı bir çalışma masası ile kesinlikle çalışmayın!
• İşlenecek işletme parçalarını sıkıca yerleştirin!
• Taşıma esnasında tüm vidaların ve eksantrik manivelasının iyice sıkılmış olmasına dikkat edin.
• Çalışma masasını sabit, düz ve yatay bir zemine yerleştirin. Çalışma masası kayabilir veya sallanabilirse, işletme parçası veya elektrikli alet eşit ve güvenli olarak hareket edemez.
• Elektrikli aletleri monte etmeden önce çalışma masasını doğru olarak kurun.
• Kullanmadan önce elektrikli aletleri çalışma masasına güvenli bir şekilde sabitleyin. Çalışma masasında elektrikli aletlerin kayması kontrolün kaybına sebep olabilir.
• Elektrikli aletlerin çalışma masasında merkezlenmiş olarak monte edilmesine dikkat edin.
• Uzun işletme parçalarının çalışma masasının dengesini bozmadığından emin olun. Uzun işletme parçalarının serbest kalan uçlarında altlık kullanılmalı veya desteklenmelidir.
• Uygun kişisel koruyucu donanım giyin: Koruyucu kulaklık, koruyucu gözlük, toz meydana getiren işlerde toz maskesi, sert malzemelerle çalışırken ve alet değişimlerinde koruyucu eldiven.
• Çalışma masasını açıkta veya nemli ortamda depolamayın. Korozyon tehlikesi oluşur ve tezgah plakası şişer.
• Çalışma bölgenizi temiz ve iyi aydınlatılmış şekilde tutun. Düzensizlik veya aydınlatılmamış çalışma bölgeleri kazalara neden olabilir.
• Çalışma masasını kullanırken çocukları ve başka insanları uzak tutun. Dikkatinizin dağılması durumunda cihaz üzerindeki kontrolünüzü kaybedebilirsiniz.
• Elektrikli aleti çalıştırmadan önce ayar aletlerini veya vida anahtarlarını uzaklaştırın. Dönen cihaz kısmında bulunan bir alet veya anahtar yaralanmalara sebep olabilir.
• Uygun kıyafetler giyin. Geçiş giysiler giymeyin veya takı takmayın. Saçlarını, kıyafetlerinizi ve eldivenlerinizi hareket eden parçalardan uzak tutun. Geniş kıyafetler, takılar veya uzun saçlar, hareket eden parçalar tarafından yakalanabilir.
• Çalışmaya başlamadan önce cihaz ve aletlerin çalışmaya uygun olduğunu kontrol edin. Kesinlikle hasarlı veya yanlış aletlerle çalışmayın.
• Cihaz ayarlarını yapmadan veya aksesuarları değiştirmeden önce, fişi prizden ve/veya elektrikli aletin akü paketinden çekin. Elektrikli aletin istenmeden çalışması kazalar için bir sebeptir.
• Çalışma masasını aşırı yüklemeyin ve koltuk, merdiven veya platform olarak kullanmayın. Makine tezgahında aşırı yük veya bulunma, masanın ağırlık noktasının yerinin değişmesine ve masanın devrilmesine yol açabilir.
• Gevşek kıymık, talaş veya benzer işletme parçaları çalışan testere biçaklarının yakınından el ile uzaklaştırılmamalıdır!
• Her testere işleminin başlangıcından önce tezgah plakasında cisim bulunmamasına dikkat edin.
• Testere bıçakları tahrikin kapatılmasından sonra yanal karşı basınçla durdurulmamalıdır!
• Aletleri sadece kendi kullanım amaçları doğrultusunda kullanın.
• Sadece sorunsuz testere bıçaklarını kullanın.
• Sadece orijinal wolfcraft yedek parçalarını kullanın.
• DİKKAT! Tezgah yüzeyinden dışarı uzanan iş parçaları olduğunda devrilme tehlikesi vardır. Yanal sıkıştırma yapıldığında ve yanal sıkıştırılmış iş parçalarını işlerken tezgahın dengesinin bozulmadığından emin olun.
• Kolay kırılabilecek malzemeleri fazla kuvvetli sıkıştırmamaya dikkat edin. Parçalanma riski!
• Ağır nesneleri tezgaha dikkatli bir şekilde yerleştirin ve yükü tezgah yüzeyine eşit dağıtım.
• Tezgahi 5 mm'den daha derin kesmeyin, aksi takdirde alüminyum profil hasar görür.
• İnce iş parçalarını tek elle kullanılan mengenelerle sıkarken ellerinizin sıkışmamasına dikkat edin.
• Tezgahı açıp kaparken ellerinizin sıkışmamasına dikkat edin.

wolfcraft MATKAP SEHPASI (Ürün No. 5027000) İÇİN GÜVENLİK UYARILARI

• Çalışma tezgahı, ayrı olarak temin edilebilen wolfcraft matkap sehpası (Ürün No. 5027000) için deliklerle donatılmıştır.
• Ayrı olarak satılan matkap sehpasını birlikte verilen bağlantı malzemeleriyle bu kullanım kılavuzundaki talimatlara göre monte edin.
• Matkap sehpası, 43 mm sıkıştırma boynu çapına sahip elektrikle çalışan matkapları tutacak şekilde tasarlanmıştır. Başka aletler kullanılmamalıdır.
• Matkap sehpasının kullanım kılavuzundaki güvenlik talimatlarına ek olarak, kullanılan matkabin güvenlik talimatlarına da mutlaka uyun.
• Kontrolsüz dışarı çıkma nedeniyle tehlikeli durumları önlemek için uzun iş parçalarını çıkış tarafından destekleyin.

GÖNYEBURUN VE GÖNYE TESTERELER İÇİN GÜVENLİK UYARILARI

• Makineye özgü güvenlik uyarılarının yanı sıra kullanılan gönyeburun ve gönye testerelerinin kullanma kılavuzundaki bilgileri ve güvenlik uyarılarını dikkate alın. Kullanılan makineler DIN EN 62841-5 standardına uymalıdır.
• Gönyeburun ve gönye testereleri birlikte verilen bağlantı malzemeleriyle bu kullanım kılavuzundaki talimatlara göre monte edin.
• Gönyeburun ve gönye testerenizin montaj deliği sağlanan yuvaların delik modeline uymuyorsa cihaz tezgahta kullanılmamalıdır.
• Hasarlı gönyeburun ve gönye testere ile çalışmayın ve kör veya hasarlı testere uçları kullanmayın.
• Kontrolsüz dışarı çıkma nedeniyle tehlikeli durumları önlemek için uzun iş parçalarını çıkış tarafından destekleyin.

TESLİMAT KAPSAMI VE MONTAJ

• MASTER work 1600'ü kartondan çıkarın ve gösterilen tüm parçaların eksiksiz olması açısından içeriği kontrol edin (Resim 1).
• Tezgahı düz, temiz bir zemine yerleştirin (Resim 2.1). Her iki eksantrik kolu çözün ve sağ ayak çiftini dayanma noktasına kadar açın. Ardından her iki eksantrik kolu tekrar kapatın (Resim 2.2). Dört eksantrik kolu çözün ve sol ayak çiftini dayanma noktasına kadar açın. Ardından tüm eksantrik kolları tekrar kapatın (Resim 2.3). Tezgahı ayaklarının üzerine koyun (Resim 2.4) ve gerekirse tezgahı döndürerek yükseklik ayarını ayarlayın (Resim 2.4).
• İki küçük sıkıştırma bloğunu tezgahın en tarafına (Resim 3.1 - 3.5) ve iki büyük sıkıştırma bloğunu tezgahın boy tarafına monte edin (Resim 4.1 - 4.3). Bunun için birlikte verilen alyan anahtarı kullanabilirsiniz; bu anahtar montajdan sonra kolayca erişilebilen küçük sıkıştırma bloklarından birine yerleştirilebilir (Resim 3.6).
• Birlikte verilen dört sıkıştırma tırnağı, taşıma ve saklama için büyük sıkıştırma blokları üzerindeki braketlere yan olarak yerleştirilebilir (Resim 4.4).
• Çalışma tezgahı nakliye ve depolama için sıkıştırma bloklarının üzerine yerleştirilebilir. Böylece alüminyum profil korunur ve çalışma tezgahı katlandığında da desteksiz durur (Resim 5).

ÇALIŞMA TEZGAHI MASTER work 1600'de İŞ PARÇALARININ SIKİŞTIRILMASI

• MASTER work 1600, iş parçanızı işlemek için çeşitli sıkıştırma seçenekleri sunar.
• Sıkıştırma bloklarına sıkıştırma: İş parçanızı çalışma tezgahının dış kenarına sabitlemek için kelepçeleri kullanın (Resim 6). Sıkıştırma bloklarını birlikte verilen allen anahtarıyla gevşetebilir ve sıkıştırma için istenen konuma getirebilirsiniz.
• 20 mm'lik delikleri kullanarak sabitleme: Tezgaha, 20 mm'lik bir deliğe sahip hemen hemen tüm sıkıştırma elemanları ile sabitleme yapabilirsiniz. Bunun için ör. ayrıca satılan wolfcraft çalışma tezgahı işkencesi (Ürün No. 3036000) uygundur (bkz. sayfa 9).
• Uzun delikleri kullanarak sıkıştırma: 23 mm'lik uzun deliklerde 23 mm'den daha dar olan tüm mengeneleri kullanabilirsiniz. Ayrıca, ayrı olarak satılan wolfcraft tek elle kullanılan mengenelerin (çeşitli modeller, bkz. sayfa 9) kafasını çıkararak üstten veya alttan sıkıştırabilirsiniz.
• Mevcut aksesuarlara göz gezdirmek için sayfa 9'a, MASTER work 1600 yedek parçaları için sayfa 10'a bakın.

AYRI OLARAK SATILAN wolfcraft MATKAP SEHPASININ (Ürün No. 5027000) MONTAJI

• LKKAT! Matkap sehpası iş için kullanılmadan önce mutlaka çalışma tezgahına vidalanmalıdır.
• TEHLIKE! Cihaz ayarlarını yapmadan veya aksesuarları değiştirmeden önce, elektrikli aletin fişini prizden çekin ya da aküsünü çıkarın. Elektrikli aletin istenmeden çalışması kazaya neden olur.
• Aksesuar çantasındaki (119936902) sabitleme vidaları ile wolfcraft matkap sehpasını (Ürün No. 5027000) tezgaha monte edebilirsiniz. Matkap sehpasının montaj deliklerini tezgahın üstündeki dört küçük yuvarlak deliğin üzerine hizalayın.
• Vidaları ve somunlarını yukarıdan montaj deliklerine ve tezgah plakasına takarak matkap sehpasını sabitleyin. Somunlarla aşağıdaki iyice sıkın (Resim 7).

KESME VE GÖNYE TESTERESİNİN MONTAJI

• DİKKAT: Kesme ve gönye testeresi minimum iki adet sabitleme vidası, dört adet pul ve iki adet somun ile tezgaha sabitlenmelidir. Testerenizin montaj delikleri tezgah plakasındaki uzun delikler ile aynı değilse kesme ve gönye testeresi kullanılamaz.
• TEHLIKE! Cihaz ayarlarını yapmadan veya aksesuarları değiştirmeden önce, elektrikli aletin fişini prizden çekin ya da aküsünü çıkarın. Elektrikli aletin istenmeden çalışması kazaya neden olur.
• Aksesuar çantasındaki (119936902) sabitleme vidaları ile gönyeburun ve gönye testerelerini tezgaha monte edebilirsiniz. Gönyeburun ve gönye testerelerin montaj deliklerini tezgahın üstündeki dar uzun deliklerin üzerine hizalayın.
• Kesme ve gönye testeresini sabitleyin. Bunun için vidaları ve küçük pulları yukarıdan montaj deliklerine ve tezgah plakasından geçirerek takın. Büyük pullar ve somunlarla alt taraftan sabitleyin (Resim 8).

Garanti açıklaması

Kullanıcının dikkatine,

Keyifle kullanacağını kaliteli bir wolfcraft urününe sahip oldunuz.

wolfcraft ürünleri yüksek teknik standarttadır ve siz satın almadan önce yoğun AR-GE ve test aşamalarından geçmiştir. Seri üretim sırasında yapılan sürekli kontroller ve düzenli testler yüksek kalite standardı sağlar. Mükemmel teknik gelişmeler ve güvenilir kalite kontrolleri sayesinde, doğru ürünü satın aldığınızdan emin olabilirsiniz. Satın almış olduğunuz wolfcraft ürünü için, bu tür "Kendin Yap" ürünlerinin uygun kullanılmaları durumunda satın alma tarihinden itibaren 10 yıl garanti geçerli olacaktır.

Sadece satın alındığındaki mevcut hasarlar ile malzeme ve üretim hatalarından kaynaklanan hasarlar garanti kapsamına girer.

Yanlış kullanımdan veya bakım hatalarından kaynaklanan kusur ve hasarlar garanti kapsamında değildir. Ek olarak, normal kullanımdan doğan aşınma ve zararlar ile müşteriye sözleşme ile bildirilen kusur ve hasarlar garanti kapsamına dahil değildir. Garanti talepleri yalnızca fatura veya fiş sunulması halinde geçerli olur. wolfcraft tarafından sağlanan garanti, tüketici olarak yasal haklarını zı (sonraki performans, iade veya indirim, hasar veya kullanım tazminatı) kısıtlamaz.

Garanti hakları için şuraya başvurulmalıdır:

wolfcraft GmbH

Wolffstraße 1

56746 Kempenich

Almanya
