Marka	Wolfcraft
Model	FKS 115
Ürün Tipi	Dairesel testere kılavuz rayı
Kategori	Testere aksesuarı
Uygun Kullanım	Hassas, uzun ve düz kesimler için dairesel testereyi yönlendirmek
Uyumlu Malzemeler	Kolay işlenebilen ahşap ve plastik malzemeler
Maksimum Kesme Derinliği	66 mm
Uyumlu Testere Tabanı Ölçüleri	200 x 385 mm (maks.)
Maksimum Bıçak Çapı	200 mm
Uzatma olmadan maksimum parça genişliği	1100 mm
Uzatma kiti ile maksimum parça genişliği (ref. 6911000)	2250 mm
Güç Kaynağı	Mekanik aksesuar, elektrik beslemesi yok
Bakım ve Temizlik	Kuru bir bezle temizleyin, nemden kaçının, vidaların sıkılığını düzenli olarak kontrol edin
Güvenlik	Koruyucu ekipman kullanın (gözlük, eldiven, maske, kulak koruyucu). Kullanılan dairesel testerenin güvenlik talimatlarını okuyun
Garanti	Ev kullanımı için 10 yıl (fatura ibrazı ile)
Sertifikasyon	CE Makine Yönetmeliği 2006/42/CE
Paket İçeriği	Kılavuz rayı, alıcı plaka, destekler, sabitleme vidaları, kelepçeler
Opsiyonel Aksesuarlar	Uzatma kiti (ref. 6911000), silindir sehpa (ref. 6119973)

Sık sorulan sorular - FKS 115 WOLFCRAFT

Wolfcraft FKS 115 kılavuz rayı ile hangi tip dairesel testereler uyumludur?

Ray, 200 x 385 mm taban ve maksimum 200 mm çapında bıçak ile yaygın dairesel testereler için tasarlanmıştır. Kesme derinliği 66 mm'yi geçmemelidir.

Dairesel testereyi kılavuz rayına nasıl sabitlerim?

Önce destekleri alıcı plakaya monte edin, ardından plakayı raya yerleştirin. Testereyi plakaya koyun, koruma kapağını geri çekin ve 6 durdurucu yardımıyla bıçağı kauçuk dudağa hizalayın. Ayarlamadan sonra altı kol vidasını sıkın.

Ray ile düz bir kesim yapmanın prosedürü nedir?

Parçayı düz bir yüzeye sabitleyin, rayı kelepçelerle sıkıştırın, arabayı raya yerleştirin, ardından dairesel testereyi raya paralel olarak yönlendirin. Kesme derinliğini, bıçak parçanın altında en fazla 3 mm çıkacak şekilde ayarlayın.

Kılavuz rayı kelepçelerle birlikte mi geliyor?

Evet, rayı işlenecek parçaya sabitlemek için iki kelepçe sağlanmıştır.

Bu rayı daldırma kesimler için kullanabilir miyim?

Evet, ancak özellikle dikkatli olun: bıçak görünmez engellerle karşılaşarak sıkışabilir. Kullanım kılavuzundaki güvenlik talimatlarını izleyin ve testereyi her zaman iyi kontrol edin.

Arabadaki boşluk nasıl ayarlanır?

Arabada çok fazla boşluk varsa, hassas ayar yapmak için arabadaki iki grub vidayı kullanın (kullanım kılavuzundaki şek. 6.1-6.3'e bakın).

Wolfcraft FKS 115 ürününün garantisi nedir?

Wolfcraft, ev kullanımı için satın alma tarihinden itibaren 10 yıl garanti sunar. Fatura ibrazı ile malzeme ve işçilik hatalarını kapsar.

Rayı bir dekupaj testeresi veya freze ile kullanabilir miyim?

Hayır, ray yalnızca belirtilen boyutlara uyan dairesel testereler için tasarlanmıştır. Diğer tüm kullanımlar uygunsuz ve tehlikelidir.

Kılavuz rayı nasıl bakım yapılır?

Her kullanımdan sonra rayı kuru bir bezle temizleyin. Nemden kaçının ve tüm vidaların sıkılığını düzenli olarak kontrol edin. Kuru bir yerde saklayın.

Daha büyük parçalar için rayı uzatabilir miyim?

Evet, ayrı olarak satılan bir uzatma kiti (ref. 6911000) mevcuttur ve 2250 mm genişliğe kadar parçaların işlenmesine olanak tanır.

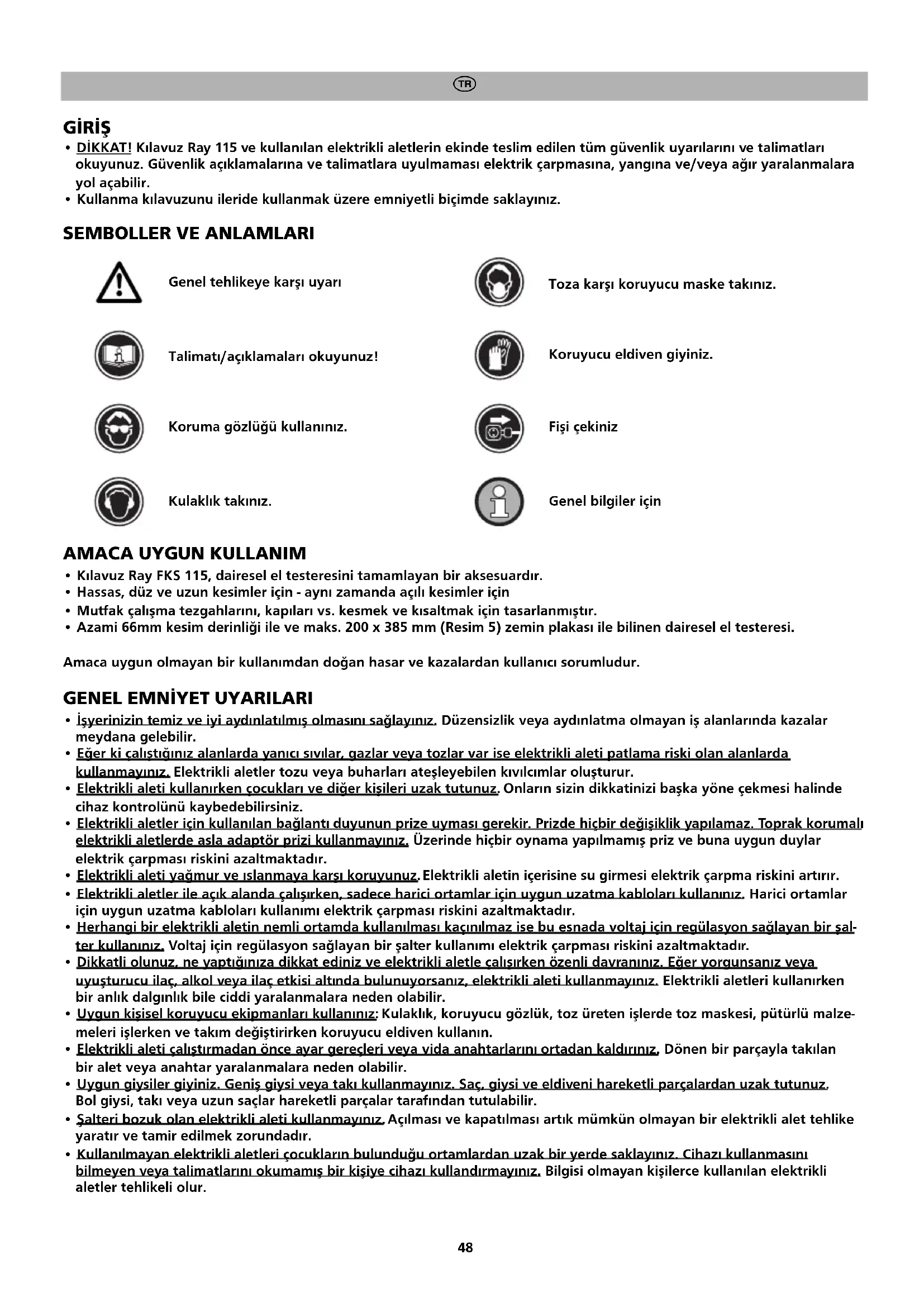

KULLANIM KILAVUZU FKS 115 WOLFCRAFT

• DİKKAT! Kılavuz Ray 115 ve kullanılan elektrikli aletlerin ekinde teslim edilen tüm güvenlik uyarılarını ve talimatları okuyunuz. Güvenlik açıklamalarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.
• Kullanma kılavuzunu ileride kullanmak üzere emniyetli biçimde saklayınız.

SEMBOLLER VE ANLAMLARI

Genel tehlikeye karşı uyarı

Toza karşı koruyucu maske takınız.

Talimatı/açıklamaları okuyunuz!

Koruyucu eldiven giyiniz.

Koruma gözlüğü kullanınız.

Fişi çekiniz

Kulaklık takınız.

Genel bilgiler için

AMACA UYGUN KULLANIM

• Kılavuz Ray FKS 115, dairesel el testeresini tamamlayan bir aksesuardır.
• Hassas, düz ve uzun kesimler için - aynı zamanda açılı kesimler için
• Mutfak çalışma tezgahlarını, kapıları vs. kesmek ve kısaltmak için tasarlanmıştır.
• Azami 66mm kesim derinliği ile ve maks. 200 x 385 mm (Resim 5) zemin plakası ile bilinen dairesel el testeresi.

Amaca uygun olmayan bir kullanımdan doğan hasar ve kazalardan kullanıcı sorumludur.

GENEL EMNİYET UYARILARI

• İşyerinizin temiz ve iyi aydınlatılmış olmasını sağlayınız. Düzensizlik veya aydınlatma olmayan iş alanlarında kazalar meydana gelebilir.
• Eğer ki çalıştiğınız alanlarda yanıcı sıvılar, gazlar veya tozlar var ise elektrikli aleti patlama riski olan alanlarda kullanmayınız. Elektrikli aletler tozu veya buharları ateşleyebilen kıvılcımlar oluşturur.
• Elektrikli aleti kullanırken çocukları ve diğer kisileri uzak tutunuz. Onların sizin dikkatinizi başka yöne çekmesi halinde cihaz kontrolünü kaybedebilirsiniz.
• Elektrikli aletler için kullanılan bağlantı duyunun prize uyması gerekir. Prizde hiçbir değişiklik yapılamaz. Toprak korumalı elektrikli aletlerde asla adaptör prizi kullanmayınız. Üzerinde hiçbir oynama yapılmamış priz ve buna uygun duylar elektrik çarpması riskini azaltmaktadır.
• Elektrikli aleti yağmur ve ıslanmaya karşı koruyunuz. Elektrikli aletin içerisinde su girmesi elektrik çarpma riskini artırır.
• Elektrikli aletler ile açık alanda çalışırken, sadece harici ortamlar için uygun uzatma kabloları kullanınız. Harici ortamlar için uygun uzatma kabloları kullanımı elektrik çarpması riskini azaltmaktadır.
• Herhangi bir elektrikli aletin nemli ortamda kullanılması kaçınılmaz ise bu esnada voltaj için regulasyon sağlayan bir şalter kullanınız. Voltaj için regulasyon sağlayan bir şalter kullanımı elektrik çarpması riskini azaltmaktadır.
• Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve elektrikli aletle çalışırken özenli davranınız. Eğer yorgunsanız veya uyuşturucu ilaç, alkol veya ilaç etkisi altında bulunuyorsanız, elektrikli aleti kullanmayınız. Elektrikli aletleri kullanırken bir anlık dalgınınlık bile ciddi yaralanmalara neden olabilir.
• Uygun kisisel koruyucu ekipmanları kullanınız: Kulaklık, koruyucu gözlük, toz üreten işlerde toz maskesi, pütürlü malzemeleri işlerken ve takım değiştirirken koruyucu eldiven kullanın.
• Elektrikli aleti çalıştırmadan önce ayar gereçleri veya vida anahtarlarını ortadan kaldırınız. Dönen bir parçayla takılan bir alet veya anahtar yaralanmalara neden olabilir.
• Uygun giysiler giyiniz. Geniş giysi veya takı kullanmayınız. Saç, giysi ve eldiveni hareketli parçalardan uzak tutunuz. Bol giysi, takı veya uzun saçlar hareketli parçalar tarafından tutulabilir.
• Şalteri bozuk olan elektrikli aleti kullanmayınız. Açılması ve kapatılması artık mümkün olmayan bir elektrikli alet tehlike yaratır ve tamir edilmek zorundadır.

• Kullanılmayan elektrikli aletleri çocukların bulunduğu ortamlardan uzak bir yerde saklayınız. Cihazı kullanmasını bilmeyen veya talimatlarını okumamış bir kişiye cihazı kullandırmayınız. Bilgisi olmayan kişilerce kullanılan elektrikli aletler tehlikeli olur.

• İşe başlamadan önce cihazların ve takımların işlerliğini kontrol ediniz. Asla hasar görmüş veya kör takımlarla çalışmayınız.

• Elektrikli aleti sadece yetkili uzmanlara tamir ettirip orijinal yedek parça kullanılmasına özen gösteriniz. Bu sayede elektrikli aletlerin güvenliğinin korunması garanti altına alınır.
• Fişi prizden çekiniz ve/veya elektrikli takımdan batarya kutusunu çekiniz ve ondan sonra cihaz ayarlarını veya aksam parçaları değişikliğini gerçekleştiriniz. Elektrikli takımın istenmeden çalışmaya başlatılması kazalar için bir nedendir.
• Makine tezgahını doğru kurunuz ve ondan sonra elektrikli takımı monte ediniz. Bozulmayı önlemek için doğru kurulum önemlidir.
• Ahşap veya kolay parçalanan plastik malzemelerden farklı malzeme kullanmayınız.
• Kullanılan makineler DIN EN 60745-1'e uygun olmalıdır. 1995 itibariyle imal edilmiş cihazlar bir CE işaretine sahip olmalıdır.
• Takımları yalnızca belirlendikleri amaca uygun kullanınız.
• Civataların sıkı olup olmadıklarını düzenli olarak kontrol ediniz!
• Dairesel el testeresindeki toz emicisini kullanınız.
• Başka makineleri ray üzerinde yürütmek için kılavuz ray üzerinde değişiklik yapılamaz.
• Testere ağzının kızağa veya kılavuz raya daima paralel seyretmesine dikkat ediniz.

DAİRE TESTERELER İÇİN GÜVENLİK AÇIKLAMALARI

• Makineye özgü güvenlik açıklamalarının yanında mutlaka kullanılan dairesel el testeresinin güvenlik açıklamalarına da uyunuz.
• Yalnızca yarma kaması ile maks. 200 mm çaplı testere biçağı ve maks. 66 mm kesim derinliği olan dairesel el testereleri kullanınız.
• Sadece maksimum taban plaka ölçüsü dâhilindeki testereleri kullanınız (bkz. resim 5).
• Uzun iş parçalarını alım tarafına dayayınız, bunların yatay konumlanması gerekir, örn. bir wolfcraft makaralı destek yardımıyla

(ürün kodu 6119973).

• Dairesel el testereleri aşırı zorlamayınız.
• Taşlama diskleri kullanmayınız.
• Sadece tavsiye edilen testere bıçaklarını kullanınız ve bunları kesilecek olan iş maddesine göre seçiniz.
• TEHLIKE: Ellerinizi kesim aralığına ve testere bıçağına yaklaştırmayınız.
• Kesim esnasında her zaman iş parçasının testere biçağı tarafından tutulabileceğine ve kullanıcıya doğru fırlatılabileceğini hesaba katarak tedbirli olunuz.
• Hatalı ve/veya uygunsuz bir testere kullanımının sonucu geri çarpmadır. Bu aşağıda yazılı uygun tedbirler alınarak önlenebilir.
• Testereyi iki elle sıkı tutunuz ve kollarınızı da geri vuruş güçlerine karşı koyabileceğiiniz konuma getiriniz. Asla testere bicağının yanında durmayınız ve testere bicağını asla vücudunuzla aynı hizaya getirmeyiniz. Geri vuruşta daire testere geri sıçrayabilir, ancak kullanıcı uygun önleyici tedbirlerle geri vuruş güçlerini kontrol altına alabilir.
• Eğer testere bıçağı sıkışır veya siz işi yarıda keserseniz, testereyi kapatınız ve testere bıçağı durana kadar bıçağı iş maddesi içerisinde sakin tutunuz. Testereyi asla testere bıçağı hareket ettiği sürece iş maddesinden uzaklaştırmaya veya geriye çekmeye çalışmayınız, aksi takdirde bir geri vuruş gerçekleşebilir. Testere bıçağının sıkışmasına neden olan kaynağı tespit ediniz.
• Bir iş parçası içerisindeyken testereyi tekrar çalıştırmak isterseniz, testere bıçağını testere aralığı içerisinde ortalayınız ve testere dişlerinin iş maddesi içerisinde saplanıp saplanmadığını kontrol ediniz. Testere bıçağı sıkışmışsa, testere tekrar başlatıldığında iş maddesinin dışına hareket edebilir veya bir geri vuruşa neden olabilir.
• Sıkışan testere bıçağından dolayı geri vuruş riskini azaltmak için büyük plakaları dayayınız. Büyük plakalar kendi öz ağırlıkları sebebiyle ortadan bükülebilir. Plakalar her iki yandan desteklenmek zorundadır, hem testere aralığı yakınından hem de kenardan.
• Kör veya hasarlı testere bıçakları kullanmayınız. Kör veya hatalı hizalanmış dişler ile testere bıçakları çok dar bir testere aralığından dolayı daha yüksek sürtünmeye, testere bıçağının sıkışmasına ve geri vuruşa neden olur.
• Mevcut duvarlarda veya içerisinde bakılamayan alanlarda "Daldırmalı kesimde" özellikle dikkatli davranınız. İçe dalan testere bıçağı kesim esnasında gizli objeleri bloke edebilir ve bir geri vuruşa neden olabilir.

Teslimat kapsamı ve montaj

• Kılavuz Rayı FKS 115'i kartonundan çıkarınız ve resimlere göre içeriğindeki parçaların bütünlüğünü kontrol ediniz (Resim 1).
• Tutucuyu ilgili sabitleme parçaları ile birlikte montaj plakasının üzerine monte ediniz. Ardından montaj plakasını, resmedildiği gibi kılavuz ray içerisinde iletiniz (Resim 2.1 - 2.4).

Kılavuz ray ile testereli kesim

• İşleme parçasını düz ve sağlam altlık üzerine sabitleyiniz. Şimdi kılavuz rayı iki demir halka ile işleme parçasına sabitleyiniz (Resim 3).
• Sonra montaj kızaklarını kılavuz ray içerisinde iletiniz (Resim 4).
• Dairesel testerenin hareketli koruyucu kılıfını geriye doğru çekiniz. Dairesel testerenin zemin plakasını 6 dayama ile birlikte montaj plakasına göre hizalayınız. Bunun için daire testere ağzını conta dudağına doğru bastırınız. Testere ağzının dişlerinin her iki yanının da conta dudağına dayanmasına ve paralel kesimi garanti etmesine ve işleme parçasının yırtılmasını önlemeye dikkat ediniz. Sonra kulptaki altı vidanın tamamını sıkınız (Resim 5). Dikkat: Sadece belirtilen maksimum zemin plakası ölçüleri ile dairesel el testeresi kullanınız ve her ayar değişikliğinden sonra kesim testi yapınız.
• Kesim esnasında dairesel el testeresini daima kılavuz raya paralel yürütünüz. Kesim bittikten sonra dairesel el testeresini kapatınız. Dairesel testere artık montaj plakasından çıkarılabilir. Dikkat: Her kesimden önce dairesel testerenizin kesim derinliğini, dairesel testere ağzı işleme parçasının altından maks. 3 mm taşacak şekilde ayarlayınız. Kılavuz ray ile maks. 1.100 mm enli işleme parçaları işlenebilir. Eğer kılavuz ray üzerinde montaj kızakları için fazla boşluk bırakılırsa, iki dişli pim ile ince ayar yapabilirsiniz (Resim 6.1 - 6.3).
  • Cihaz ölçüleri (Resim 7).
• Ayrıca kılavuz ray için temin edilebilen uzatma kiti aksesuarı (Ürün No. 6911000) ile 2.250 mm maks. enli işleme parçalarını işleme imkanınız olur (Resim 8).

Çevre

Lütfen bu durumda kılavuz ray FKS 115 'i hurdaya ayırırken yerel atığa ayırma talimatlarına uyunuz.

Garanti

Sayın sanatkar,

evdeki Hobi işlerinizde üzerinde zevkle çalışacağını yüksek kaliteli bir wolfcraft® ürününü seçtiniz.

Yüksek teknik standartlara uygun olan wolfcraft ^® ürünleri, satışa sunulmadan önce, sıkı bir geliştirme ve test safhasından geçiriliyor. Seri üretim sırasında daimi kontroller ve düzenli aralıklarla yapılan testler yüksek kalitenin standartlaşmasını sağlıyor. Yoğun teknik gelişmeler ve güvenilir kalite kontrolü size doğru bir alım kararı vermenin güvencesini sağlar.

Satın aldığınız wolfcraft® ürünleri için size ürünün sadece ev işlerinde kullanılması koşulu ile satın alma tarihinden itibaren 10 yıl garanti veriyoruz. Sadece satın alınan ürünün kendisinden kaynaklanan ve malzeme veya üretim hatasına bağlı olan hasarlar garanti kapsamındadır. Satın alınan ürünün usulüne uygun olmayan biçimde kullanımı veya yeterince bakımının yapılmamasından kaynaklanan kusur ve hasarlar bu garanti kapsamı dışındadır. Aynı şekilde kullanıma bağlı standart aşınma belirtileri veya genel kullanım sonucu oluşan aşınma ile müşterinin sözleşme akdedildiği an itibarı ile bildiği kusur ve hasarlar da bu garantinin kapsamı dışındadır.

Garanti ile ilgili talepler ancak fatura/ satın alma belgesinin ibrazı ile yapılabilir.

wolfcraft® tarafından sağlanan garanti yasaların size tüketici olarak sağladığı (sonradan ifa, sözleşmeden rücu veya indirim, hasar veya kullanım tazminatı gibi) haklara kısıtlama getirmez.

2006/42/AB, Ek II A numaralı AB-Makine Direktifleri uyarınca uygunluk belgesi

İş bununla Wolff Str. 1, D-56746 Kempenich adresinde bulunan wolfcraft GmbH firması, bu ürünün (FKS 115) 2006/42/AB Makine Direktifi koşullarını yerine getirdiğini beyan eder.

Uygunluk belgesini imzalamak ve teknik belgeleri düzenlemek için yetkilendirilmiş kişi.

(Şirket Yönetimi; wolfcraft GmbH)

©
