Marca	Wolfcraft
Modelo	FKS 115
Tipo de producto	Riel de guía para sierra circular
Categoría	Accesorio de sierra
Uso previsto	Guiar una sierra circular para cortes precisos, largos y rectilíneos
Materiales compatibles	Madera y materiales plásticos fáciles de trabajar
Profundidad de corte máxima	66 mm
Dimensiones de la base de la sierra compatibles	200 x 385 mm (máx.)
Diámetro máximo de hoja	200 mm
Ancho máximo de pieza sin extensión	1100 mm
Ancho máximo de pieza con kit de extensión (ref. 6911000)	2250 mm
Alimentación	Accesorio mecánico, sin alimentación eléctrica
Mantenimiento y limpieza	Limpiar con un paño seco, evitar la humedad, verificar regularmente el apriete de los tornillos
Seguridad	Usar equipos de protección (gafas, guantes, mascarilla, protección auditiva). Leer las instrucciones de seguridad de la sierra circular utilizada
Garantía	10 años para uso doméstico (presentando la factura)
Certificación	Directiva de Máquinas CE 2006/42/CE
Contenido del embalaje	Riel de guía, placa receptora, soportes, tornillos de fijación, sargentos
Accesorios opcionales	Kit de extensión (ref. 6911000), caballete de rodillos (ref. 6119973)

Preguntas frecuentes - FKS 115 WOLFCRAFT

¿Qué tipos de sierras circulares son compatibles con el riel de guía Wolfcraft FKS 115?

El riel está diseñado para sierras circulares comunes con una base de 200 x 385 mm y una hoja de 200 mm de diámetro máximo. La profundidad de corte no debe exceder los 66 mm.

¿Cómo fijar la sierra circular al riel de guía?

Primero monte los soportes en la placa receptora, luego introduzca la placa en el riel. Coloque la sierra sobre la placa, retire la cubierta de protección y alinee la hoja contra el labio de goma usando los 6 topes. Apriete los seis tornillos-mariposa después del ajuste.

¿Cuál es el procedimiento para realizar un corte recto con el riel?

Inmovilice la pieza sobre una superficie plana, fije el riel con los sargentos, inserte el carro en el riel, luego guíe la sierra circular paralelamente al riel. Ajuste la profundidad de corte para que la hoja sobresalga un máximo de 3 mm por debajo de la pieza.

¿El riel de guía se entrega con sargentos?

Sí, se incluyen dos sargentos para fijar el riel a la pieza de trabajo.

¿Puedo usar este riel para cortes de inmersión?

Sí, pero tenga especial cuidado: la hoja puede atascarse al encontrar obstáculos invisibles. Siga las instrucciones de seguridad del manual y mantenga siempre un buen control de la sierra.

¿Cómo ajustar la holgura del carro en el riel?

Si el carro tiene demasiada holgura, use los dos tornillos sin cabeza ubicados en el carro para realizar un ajuste de precisión (ver fig. 6.1-6.3 del manual).

¿Cuál es la garantía del producto Wolfcraft FKS 115?

Wolfcraft ofrece una garantía de 10 años a partir de la fecha de compra para uso doméstico. Cubre defectos de material y fabricación, presentando la factura.

¿Puedo usar el riel con una sierra caladora o una fresadora?

No, el riel está diseñado exclusivamente para sierras circulares que cumplan con las dimensiones indicadas. Cualquier otro uso es incorrecto y peligroso.

¿Cómo mantener el riel de guía?

Limpie el riel con un paño seco después de cada uso. Evite la humedad y verifique regularmente el apriete de todos los tornillos. Guárdelo en un lugar seco.

¿Puedo alargar el riel para piezas más grandes?

Sí, un kit de extensión (ref. 6911000) está disponible por separado, permitiendo trabajar piezas de hasta 2250 mm de ancho.

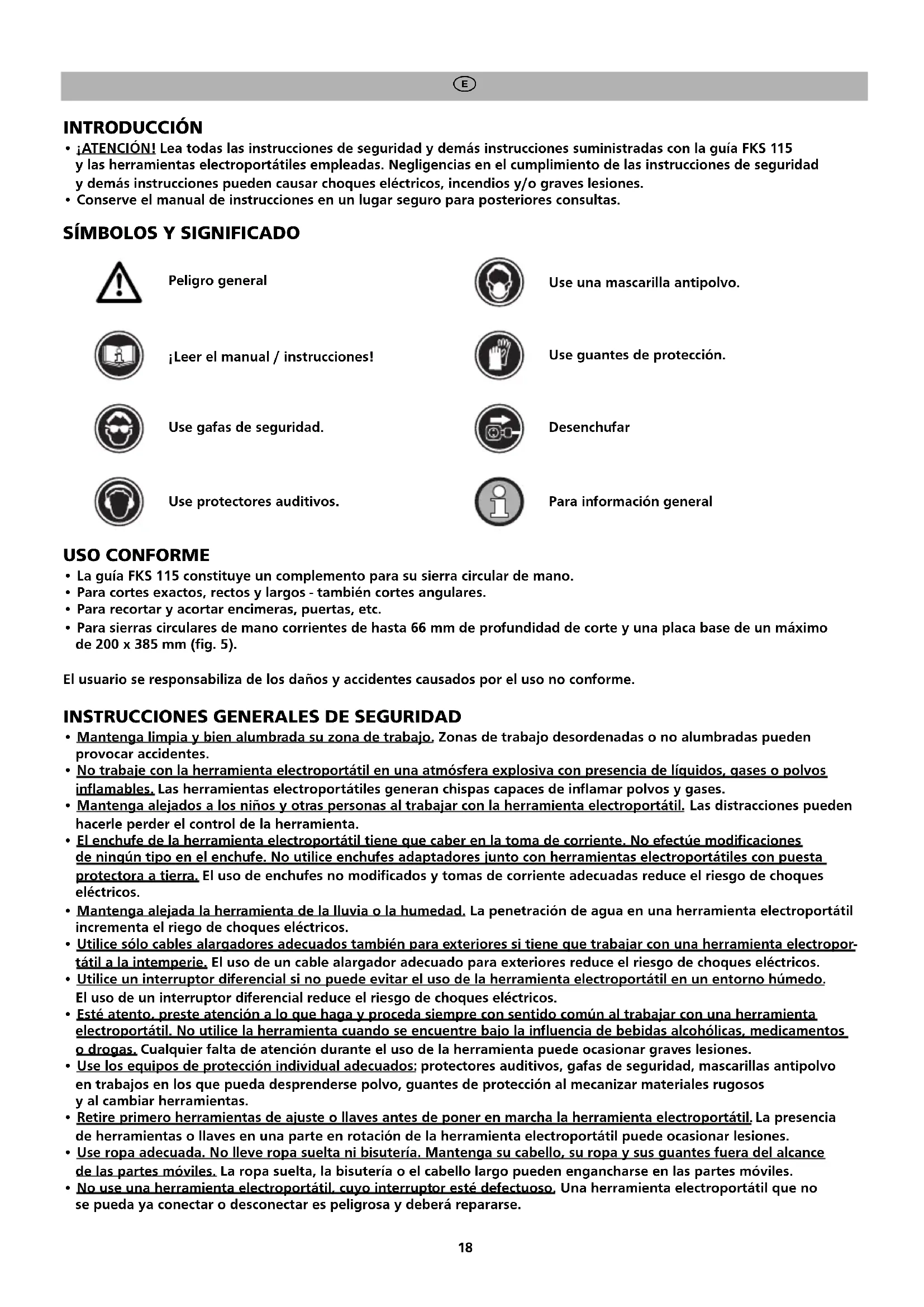

MANUAL DE USUARIO FKS 115 WOLFCRAFT

• ¡ATENCIÓN! Lea todas las instrucciones de seguridad y demás instrucciones suministradas con la guía FKS 115 y las herramientas electroportátiles empleadas. Negligencias en el cumplimiento de las instrucciones de seguridad y demás instrucciones pueden causar choques eléctricos, incendios y/o graves lesiones.
• Conserve el manual de instrucciones en un lugar seguro para posteriores consultas.

SÍMBOLOS Y SIGNIFICADO

Peligro general

Use una mascarilla antipolvo.

¡Leer el manual / instrucciones!

Use guantes de protección.

Use gafas de seguridad.

Desenchufar

Use protectores auditivos.

Para información general

USO CONFORME

• La guía FKS 115 constituye un complemento para su sierra circular de mano.
• Para cortes exactos, rectos y largos - también cortes angulares.
• Para recortar y acortar encimeras, puertas, etc.
• Para sierras circulares de mano corrientes de hasta 66 mm de profundidad de corte y una placa base de un máximo de 200 x 385 mm (fig. 5).

El usuario se responsabiliza de los daños y accidentes causados por el uso no conforme.

INSTRUCCIONES GENERALES DE SEGURIDAD

• Mantenga limpia y bien alumbrada su zona de trabajo, Zonas de trabajo desordenadas o no alumbradas pueden provocar accidentes.
• No trabaje con la herramienta electroportátil en una atmósfera explosiva con presencia de líquidos, gases o polvos inflamables. Las herramientas electroportátiles generan chispas capaces de inflamar polvos y gases.
• Mantenga alejados a los niños y otras personas al trabajar con la herramienta electroportátil. Las distracciones pueden hacerle perder el control de la herramienta.
• El enchufe de la herramienta electroportátil tiene que caber en la toma de corriente. No efectúe modificaciones de ningún tipo en el enchufe. No utilice enchufes adaptadores junto con herramientas electroportátiles con puesta protectora a tierra. El uso de enchufes no modificados y tomas de corriente adecuadas reduce el riesgo de choques eléctricos.
• Mantenga alejada la herramienta de la lluvia o la humedad. La penetración de agua en una herramienta electroportátil incrementa el riego de choques eléctricos.
• Utilice sólo cables alargadores adecuados también para exteriores si tiene que trabajar con una herramienta electroportátil a la intemperie. El uso de un cable alargador adecuado para exteriores reduce el riesgo de choques eléctricos.
• Utilice un interruptor diferencial si no puede evitar el uso de la herramienta electroportátil en un entorno húmedo. El uso de un interruptor diferencial reduce el riesgo de choques eléctricos.
• Esté atento, preste atención a lo que haga y proceda siempre con sentido común al trabajar con una herramienta electroportátil. No utilice la herramienta cuando se encuentre bajo la influencia de bebidas alcohólicas, medicamentos o drogas. Cualquier falta de atención durante el uso de la herramienta puede ocasionar graves lesiones.
• Use los equipos de protección individual adecuados: protectores auditivos, gafas de seguridad, mascarillas antipolvo en trabajos en los que pueda desprenderse polvo, guantes de protección al mecanizar materiales rugosos y al cambiar herramientas.
• Retire primero herramientas de ajuste o llaves antes de poner en marcha la herramienta electroportátil. La presencia de herramientas o llaves en una parte en rotación de la herramienta electroportátil puede ocasionar lesiones.
• Use ropa adecuada. No lleve ropa suelta ni bisutería. Mantenga su cabello, su ropa y sus guantes fuera del alcance de las partes móviles. La ropa suelta, la bisutería o el cabello largo pueden engancharse en las partes móviles.

• No use una herramienta electroportátil, cuyo interruptor esté defectuoso. Una herramienta electroportátil que no se pueda ya conectar o desconectar es peligrosa y deberá repararse.

• Conserve las herramientas electroportátiles fuera del alcance de los niños cuando no estén en uso. No deje usar la herramienta por personas que no estén familiarizadas con su uso o no hayan leído las presentes instrucciones. Las herramientas electroportátiles son peligrosas cuando son utilizadas por personas no experimentadas.

• Compruebe primero el funcionamiento debido de los aparatos y herramientas antes de iniciar el trabajo. No trabaje nunca con una herramienta defectuosa o desgastada.
• Deje reparar su herramienta electroportátil solamente por personal especializado y cualificado y sólo con recambios originales. Así se garantiza que la herramienta electroportátil siga siendo segura.
• Desenchufe el enchufe de la toma de corriente y/o retire la batería de la herramienta electroportátil antes de realizar ajustes en la herramienta o cambiar accesorios. La puesta en marcha accidental de la herramienta electroportátil es una causa de accidentes.
• Monte primero correctamente la mesa antes de instalar la herramienta electroportátil. Un montaje correcto es importante para evitar malas funciones en la mesa.
• No mecanice otros materiales que la madera o los plásticos fácilmente mecanizables.
• Las herramientas empleadas tienen que ser conformes a la norma UNE EN 60745-1. Aparatos fabricados a partir de 1995 tienen que llevar marcado CE.
• Use las herramientas solamente para los fines previstos para las mismas.
• ¡Compruebe periódicamente que todos los tornillos estén firmemente apretados!
• Utilice el dispositivo de aspiración de polvo provisto en la sierra circular de mano.
• No está permitido realizar modificaciones en la guía con el fin de guiar otras herramientas sobre la misma.
• Preste atención a que el disco de la sierra se encuentre siempre en posición paralela al carro o la guía.

INSTRUCCIONES DE SEGURIDAD PARA SIERRAS CIRCULARES

• Observe junto a estas instrucciones de seguridad en cualquier caso, las instrucciones de seguridad de la sierra circular de mano empleada.
• Use solamente la sierra circular de mano con cuchillo divisor, un disco con 200 mm de diámetro máximo y una profundidad máxima de hasta 66 mm.
• Utilice sólo sierras compatibles con las dimensiones máximas de la placa para herramientas (véase fig. 5).
• Apoye las piezas de trabajo largas en el lado de salida de modo que descansen horizontalmente, por ejemplo por medio de un caballete de apoyo con rodillo wolfcraft (art. n° 6119973).
• Evite sobrecargar la sierra circular de mano.
• No utilice muelas.
• Use únicamente los discos recomendados y selecciónelos en función del material a cortar.
• PELIGRO: No acerque las manos a la zona de corte de la sierra o al disco.
• Tenga siempre en cuenta que la pieza de trabajo puede ser arrastrada por el disco durante el corte y lanzada contra el operador.
• Los contragolpes son consecuencia de una aplicación incorrecta y/o inadecuada de la sierra. Los contragolpes pueden evitarse adoptando las precauciones adecuadas descritas abajo.
• Sujete la sierra con ambas manos y coloque los brazos en una posición en la que pueda absorber las fuerzas del contragolpe. Colóquese siempre lateralmente al disco, y nunca al final de una línea recta entre el disco y usted. En caso de contragolpe, la sierra circular puede saltar hacia atrás. Sin embargo, las fuerzas de contragolpe pueden ser dominadas por el operador adoptando las precauciones adecuadas.
• Si el disco se agarrota o usted interrumpe el trabajo, desconecte la sierra y manténgala quieta en la pieza de trabajo hasta que se pare el disco. No intente nunca retirar la sierra de la pieza de trabajo o tirar de la pieza de trabajo hacia atrás mientras esté en movimiento el disco. De lo contrario puede producirse un contragolpe. Averigüe y elimine la causa del agarrotamiento del disco.
• Si desea poner de nuevo en marcha una sierra clavada en una pieza de trabajo, centre el disco en la ranura de corte y compruebe si los dientes no están tal vez enganchados en la pieza de trabajo. Si el disco está agarrotado, puede soltarse de la pieza de trabajo o provocar un contragolpe cuando se ponga de nuevo en marcha la sierra.
• Apoye los tableros grandes para minimizar los contragolpes provocados por el agarrotamiento del disco. Los tableros grandes pueden combarse por su propio peso. Los tableros deben apoyarse por ambos lados, tanto cerca de la ranura de corte como en el borde.
• No utilice discos desgastados o defectuosos. Discos con dientes desgastados o mal alineados producen, en virtud de una ranura de corte demasiado estrecha, un rozamiento excesivo, un agarrotamiento del disco y contragolpes.
• Preste un cuidado especial al realizar "cortes penetrantes" en las paredes existentes u otras zonas ciegas. El disco penetrante puede bloquear objetos ocultos y provocar contragolpes.

Volumen de entrega y montaje

• Desempaquete la guía FKS 115 y compruebe que estén completas todas las partes reproducidas en la ilustración (fig. 1).
• Monte los soportes con los elementos de sujeción pertinentes a la placa de alojamiento. Inserte a continuación la placa de alojamiento de la manera indicada en la guía (figs. 2.1 - 2.4).

Serrar con la guía

• Fije la pieza de trabajo sobre una superficie plana y segura. Sujete ahora la guía con los dos sargentos a la pieza de trabajo (fig. 3).
• Inserte acto seguido el carro de alojamiento en la guía (fig. 4).
• Retroceda la caperuza protectora pendular de la sierra circular. Ajuste la placa base de la sierra circular con los 6 topes sobre la placa de alojamiento. Empuje a este efecto el disco de la sierra circular contra la pestaña de goma. Preste atención a que los dientes del disco de la sierra tengan a ambos lados contacto con la pestaña de goma, a fin de asegurar un corte paralelo y evitar que se escape la pieza de trabajo. Apriete a continuación los seis tornillos de pomo (fig. 5). Atención: Utilice únicamente sierras circulares de mano comprendidas dentro de las dimensiones máximas de la placa base indicadas, y realice un corte de prueba después de cada ajuste.
• Maneje la sierra circular de mano siempre paralelamente a la guía al serrar. Desconecte la sierra circular de mano después de haber finalizado el corte. Ahora puede extraer la sierra circular de la placa de alojamiento. Atención: Ajuste antes de cada corte la profundidad de corte de su sierra circular de tal modo, que el disco de la sierra circular sobresalga por debajo como máximo 3 mm de la pieza de trabajo. La guía permite mecanizar piezas de trabajo de hasta un ancho máximo de 1.100 mm. Si el carro de alojamiento tiene demasiado juego en la guía, puede llevar a cabo un ajuste de precisión mediante los dos pasadores roscados (figs. 6.1 - 6.3).
• Dimensiones de la herramienta (fig. 7).
• Con los accesorios disponibles aparte, set de prolongación para gduía (artículo 6911000), tiene la posibilidad de mecanizar piezas de trabajo de hasta un ancho máximo de 2.250 mm (fig. 8)

Medio ambiente

Observe por favor la normativa local en materia de eliminación de residuos a la hora de desechar la guía FKS 115.

Garantía

Estimados clientes!

Acaban de adquirir un valioso producto wolfcraft® que les causará mucha satisfacción en el bricolage.

Los productos wolfcraft® tienen una alta tecnología estándar y están sometidos a pruebas de desarrollo y fases de control antes de ser lanzados al mercado. Los controles y pruebas contínuas durante la fabricación en serie, aseguran el alto nivel de calidad y les da a Vds. la seguridad de haber tomado la decisión correcta al elegir un producto wolfcraft®.

Por el producto wolfcraft® adquirido le concedemos 10 años de garantía a partir de la fecha de compra en caso de uso exclusivo de las herramientas para bricolaje. La garantía cubre tan sólo daños del producto mismo debidos a defectos de material o fabricación. La presente garantía no cubre defectos y daños debidos a un uso inadecuado o un mantenimiento insuficiente. La garantía no cubre tampoco las señales de uso y el desgaste habituales ni los defectos y daños conocidos por el cliente al momento de la compra.

Para hacer uso de la garantía será necesario presentar la factura o el comprobante de compra.

La garantía concedida por wolfcraft ^® no limita los derechos que la Ley le otorga como consumidor (desistimiento o reducción del precio, indemnización o reembolso de los gastos).

Persona facultada para firmar la declaración de conformidad y elaborar el expediente técnico.
