MANUAL DE UTILIZARE Duspol Digital BENNING

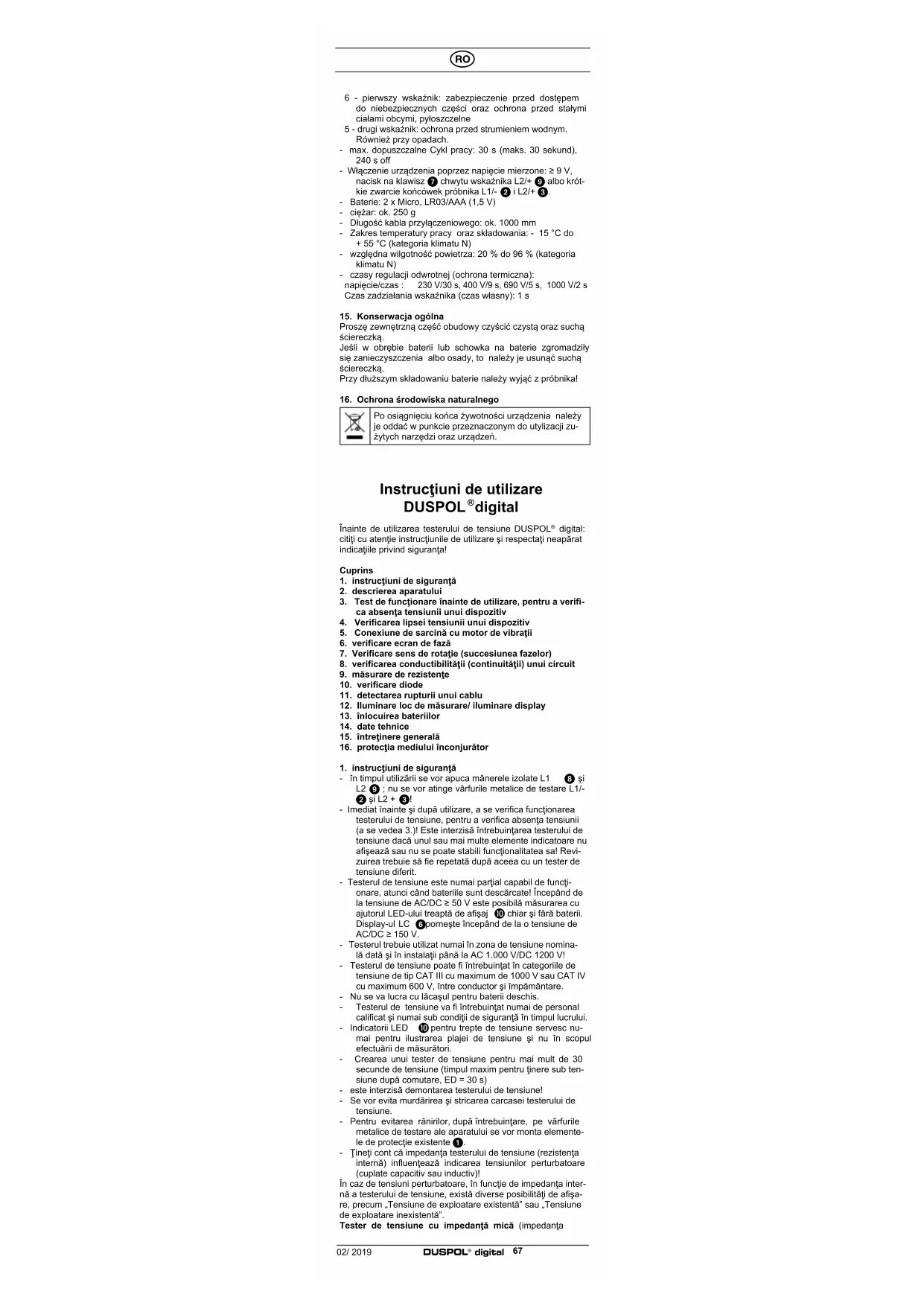

Instrucțiuni de utilizare DUSPOL® digital

Înainte de utilizarea testerului de tensiune DUSPOL* digital: citiți cu atenție instrucțiunile de utilizare și respectați neapărat indicatiile privind siguranța!

Cuprins

1. instructiuni de sigurantă
2. descrierea aparatului
3. Test de functionare înainte de utilizare, pentru a verifica absenta tensiunii unui dispozitiv
4. Verificarea lipsei tensiunii unui dispozitiv
5. Conexiune de sarcină cu motor de vibrații
6. verificare ecran de fază
7. Verificare sens de rotație (succesiunea fazelor)
8. verificarea conductibilității (continuității) unul circuit
9. mäsurare de rezistente
10. verificare diode
11. detectarea rupturii unui cablu
12. Iluminare loc de măsurare/ iluminare display
13. înlocuirea bateriilor
14. date tehnice
15. intreținere generală
16. protectia mediului înconjurător

1. instructiuni de sigurantă

- in timpul utilizării se vor apuca mânerele izolate L1 8 si

L2 9 ; nu se vor atinge vârfurile metalice de testare L1/- 2 și L2 + 3!

- Imediat înainte și după utilizare, a se verifica functionăa testerului de tensiune, pentru a verifica absența tensiunii (a se vedea 3.)! Este interiză întrebuințarea testerului de tensiune dacă unul sau mai multe elemente indicatoare nu afișeză sau nu se poate stabili funcionalitatea sal Revizuirea trebuie să fie repetată după aceea cu un tester de tensiune diferit.

- Testerul de tensiune este numai parțial capabil de funcți- onare, atunci când bateriile sunt descărcate! Începând de la tensiune de AC/DC ≥ 50 V este posibilă măsurarea cu ajutorul LED-ului treaptă de afișaj 10 chiar și fără baterii. Display-ul LC 6 pomește începând de la o tensiune de AC/DC ≥ 150 V.

- Testerul trebuie utilizat numai în zona de tensiune nominală dată și în instalații până la AC 1.000 V/DC 1200 V!

- Testerul de tensiune poate fi întrebuintat în categorile de tensiune de tip CAT III cu maximum de 1000 V sau CAT IV cu maximum 600 V, între conductor și împământare.

- Nu se va lucra cu lăcașul pentru baterii deschis.

- Testerul de tensiune va fi întrebuințat numai de personal calificat și numai sub condiții de siguranță în timpul lucrului.

- Indicatorii LED 10 pentru trepte de tensiune servesc nu-mai pentru ilustrarea plajei de tensiune și nu în scopul efectuării de măsurălori.

- Crearea unui tester de tensiune pentru mai mult de 30 secunde de tensiune (timpul maxim pentru tinere sub tensiune după comutare, ED = 30 s)

- este interzisă demontarea testerului de tensiunel

- Se vor evita murdărirea și stricarea carcasei testerului de tensiune.

- Pentru evitarea rânirilor, după întrebuințare, pe vârfurile metalice de testare ale aparatului se vor monta elementele de protectie existente ①.

- Tineți cont că impedanța testerului de tensiune (rezistența intemă) influențează indicarea tensiunilor perturbatoare (cuplate capacitiv sau inductiv)!

In caz de tensiuni perturbatoare, in funcție de impedanța internă a testerului de tensiune, există diverse posibilități de afișare, precum „Tensiune de exploatare existență” sau „Tensiune de exploatare inexistentă”.

Tester de tensiune cu impedanță mică (impedanța

< 100 kΩ): lensiunea perturbaloare este suprimală, respectiv diminuală:

Un tester de tensiune cu impedanță internă relativ mică nu indică. în comparație cu valoarea de referință de 100 kΩ, toate tensiunile perturbatoare cu o valoare inijălă peste tensiunea ELV (50 V c.a./ 120 V c.c.). La contactul cu elementele de verificat, testerul de tensiune poate să diminueze tensiunile perturbatoare prin descărcare tranzitorie până la un nivel sub limita ELV: după îndepărtarea testerului, tensiunea perturbatoare revine însă la valoarea sa inijălă.

Dacă afișajul „Tensiune existenta” nu apare, se impune să introducți dispozitivul de impământare înainte de a proceda la lucru.

Tester de tensiune cu impedanță mare (impedanța

100 kΩ): tensiunea perturbatoare nu este suprimată, respectiv diminuată:

Un tester de tensiune cu impedanță internă relativ mare este posibil să nu indice explicit, în comparație cu valoarea de referință de 100 kΩ, „Tensiune de exploatare inexistență” în caz de tensiuni perturbatoare. Dacă afișajul „Tensiune existență” apare la o componentă cu posibilitate de deconectare din sistem, se recomandă imperios ca prin alte mijloace (de exemplu: utilizarea unui tester de tensiune adaptat care să deosebească tensiunea de exploatare de tensiunea perturbatoare, examinarea vizuală a punctului de deconectare în rețeaua electrică etc.) să verificați și să stabilii starea „Tensiune de exploatare inexistență” a componentlei de verificat, respectiv că tensiunea indicată de tester este o tensiune perturbatoare.

Testere de tensiune capable să deosebească tensiunea de exploatare de tensiunea perturbatoare la conectarea sub sarcină:

Un tester de tensiune cu specificația a două valori pentru impedanța internă a fost testat în materie de execuției constructie pentru procesarea de tensiuni perturbatoare și este capabil (in limite tehnice) să deosebească tensiunea de exploatare de tensiunea perturbatoare și să afișeze tipul de tensiune aplicată direct sau indirect.

Simboluri electrice aflate pe aparat:

Simbol însemnătate
	Important documentație!Simbolul indică faptul că ghidul este descrisă în manualul, pentru a evita orice riscuri
	aparat sau echipament pentru lucru sub tensiune
	buton-întrerupător
	AC tensiune alternativă
	DC tensiune continuă
	DC/AC tensiune continuă și alternativă
	Pământ (tensiunea la masă)
	Secvența de rotație către dreapta a câmpului rotitor este vizibilă numai la 50 sau 60 de Hz și numai la o rețea cu împământare
	Acest simbol arată orientarea bateriilor în scopul polarității corecte

1. Descrierea aparatului

① elemente de protectie a vârfurile metalice de testare

② vârf de verificare L1/-

3 varl de verificare L2/+

4 LED pentru iluminarea locului de măsural

5 senzor pentru detectorul rupturii de cablu

8 display LC

7 butoane-întrerupător

B måner L1

9 mâner cu afișaj L2

10 LED-uri indicatoare de trepte valorice

11 LED roşu 7 pentru verificarea ecran de fază

⑫ LED-uri verzi ◀LR▶ pentru afișajul câmpului de rotire (dreapta/stânga)

13 LED galben Ω pentru verificarea continuității (luminiscent)/

detectării intreruperii unui cablu (luminare intermitentă)

14 senzor de iluminare al display-ului LC

15 ♦-simbol pentru verificarea ecran de fază

16 0,0 simbol pentru rotire al afișajului câmpului de rotire (dreapta/stânga)

17 câmp afișaj tensiune (V)/rezistență (kΩ)

18 +/- al afișajului polaritate

19 Voc/VAC felul tensiunii (continuâ/ alternativă)

20 afișaj frecvență(Hz)

21 - Symbol pentru verificare de diode

23 kΩ simbol pentru măsurare de rezistente

1. Test de functionare înainte de utilizare, pentru a verifica absenta tensiunii unui dispositiv (figura A)

- Funcționarea testerul de tensiune se va controla obligatoriu de fiecare dată imediat înainte și după folosirea sal

- Testerul trebuie să se pomească după cum urmează:

- Automat la existenta unei tensiuni începând de la 9 V

pe vârfurile metalice de testare le L1/- ② și L2/+ ③.

- Prin apäsarea butonului 7 în mânerul cu afişaj L29

- Prin scurtcircuitarea ambelor vârfurile metalice de tes-

tare L1/-② și L2/+③.

- Dacă pe display-ul LC 6 apare simbolul ☐ atunci

trebuie inlocuite bateriile.

- Închiderea aparatului are loc automat după 10 secunde.

- Activarea elementului pentru verificarea aparatului (testul

propriu)

- Se unesc vârfurile metalice de testare le L1/- ② și

② si

L2i+3

- Tasta ⑦, din mânerul cu display L2 ⑨ se va apăsa pentru circa 3 secunde pentru a se porni testul propriu.

- Buzerul produce un semnal acustic. toate segmentele display-ului LC, toate ledurile (lumina mișcătoare) și iluminarea locului de măsurare trebuie să arate funcționalitate.

• Se poate verifica testerul de tensiune la surse de tensiune cunoscute, de exemplu la o priză de 230 de volți.
• Nu folositji testerul de tensiune, în cazul în care nu se afi- șoază tensiunoa și în cazul în care indicatorul de fază și funția motorului cu vibrație nu funcționează în mod cores- punzător/ireproșabil!

4. Verificarea lipsei tensiunii unui dispozitiv (figura B/C)

La verificarea instalatiei a se verifica absenja tensiunii dispozitivului, controlând ecranul de tensiune, afisajul fazei (afisajul fazei funcionează doar în curent alternativ cu împământare) și motorul de vibrații (motorul de vibrații este activat prin apăsarea ambelor butoane). Lipsa de tensiune a sistemului este disponibilă numai atunci când toate cele trei circuite de test semnalizează absenja de tensiune (afisare tensiune, indicator de fază și motor cu vibrație).

- Aduceți vârfurile metalice de testare L1/+ ② și L2/- ③ pe elementele de verifical.

• Testerul pomește aulomat la o tensiune de ≥ 9 V.
• Mărimea tensiunii va fi arătată prin ledurile de indicare a treptelor de tensiune 10 și cu ajutorul câmpului de afișaj digital 8. Tensiunea arătată de LED-ul 400 V de la ledurile de indicare a treptelor de tensiune 10 cuprinde zona de tensiune AC/DC 400 V - AC 1000 V/DC 1200 V.
• Tensiunea alternativă este afișată prin simbolul VAC 19 în display-ul LC 6 Suplimentar este arătată și frecvența tensiunii alternative existente 20.
• Tensiunea continuă este afișată prin simbolul VDC 19 în display-ul LC 6 Suplimentar este arătată și polaritatea prin afișajul de polaritate 18 de la vârful metallic de testare L2/+ 3; + sau -.
• In scopul deosebirii tensiunilor bogate sau sârace în energie (de exemplu energii capacitive de perturbare) este posibil, ca prin apăsarea simultană a butoanelor-intrerupător, să se comute pe pornit, o tensiune de sarcină. (a se vedea partea 5.)

Măsurarea unei tensiuni < 6 V (Low-Volt) (figura D)

În scopul măsurării de lensiuni mai mici de 6 V, se vor scurt-circuita vârlurile metalice de testare L1/- 2 și L2/+ 3 pentru o scurlă durată și se va apăsa de trei ori tastă 7 în mânerul cu afișaj L2 9 până când simbolul „Lo U* apare pe display-ul LC 6.

- In zona Low-Volt pot fi măsurate tensiuni de la 1,0 V până la 11.9 V.

• După activarea sa, funcțiunea Low-Volt este activă circa 10 secunde.
• Prin conectarea la o tensiune de ≥ 12 V se comută automat în zone de măsurare ale unor voltaje ridicate.

Indicatie:

In zona Low-Volt afisajul frecvenței 20 este inactiv.

Afişaj pentru supratensiune

In cazul în care la vãrfurile metalice de testare le L1/- ② și L2/+ ③, tensiunea este mai ridicată decât tensiunea nominală admisă, atunci apare simbolul „OL” în display-ul LC ⑥ și clipsc toate LED-urile ⑩ de măsurare în trepte. Indicarea de supra-tensiune se efectuează începând de la AC 1050 V, DC 1.250 V.

5. Conexiune de sarcină cu motor de vibrații (figura B/C)

Pe ambele mânere. L1 8 și L2 9 se află buloane-întrerupător 7. La apăsarea celor 2 buloane se comută pe o reziență internă ceva mai redusă. În acest scop este atașat la tensiune un motor vibrator (cu excentric). Începând de la circa 200 V acesta se pune în mișcare. O data cu creșterea tensiunii, cresc și viteza de rotație și vibrația. Durata măsurării la rezistență internă mică (test de încărcare) depinde de mărimea tensiunii de măsurat. Pentru ca aparatul să nu se încălzească inutil, a fost prevăzut în acest scop un sistem de ocrotire(reglaire inversă). Prin această reglaire inversă se reduce numărul de rotații al motorului cu vibrați și crește rezistență internă.

Conexiunea de încărcare, (amândouă butoanele sunt apăsate) poate fi folosità

• pentru a reduce tensiuni oarbe (tensiuni inductive și capacitive)
• a descârca condensatori
• a pomi întrerupătoare de protectie (RCD) de 10/30 mA. Comutarea unui întrerupător de protectie (RCD) are loc prin legarea la ecran de fază și la PE (pământ) (Figura F)

6. Verificarea ecran de fază (figura E)

- Apucați complet mânerele L1 8 și L2 9 pentru a asigura o legătură capacitivă la pământ.

• se pornește testerul de tensiune prin apăsarea scurlă a butonului ⑦ din mânerul cu afișaj L2 ⑨ (care rămâne activ circa 10 secunde!). În timp ce aparatul este în funcțiune afișajul arată valoarea „0.0”.
• Aduceți vârful de verificare L2/+ ③ pe locul de măsurat. Atenție neapârat, ca la verificarea unipolară (ecran de fază), vârful de verificare L1/- ② să nu atingă nimic, deci să fie liber de orice contact.
• Dacă LED-ul roşu 11 și simbolul 15, în display-ul LC 6 luminează, atunci în partea respectivă a fazei corespunzătoare instalației există tensiune alternativă.

Indicatie:

Verificarea ecran de fază este posibilă în rețea împământată, începând de la 230 V, 50/60 Hz (fază contra pământ). Îmbrăcă-mintea de protecție și condițiile locale de izolare, pot influența această funcțiune.

Atentiel

Lipsa de tensiune poate fi constatală numai prin măsurare bipolară.

1. Verificarea sensului de rotire al câmpului – succesiunea fazelor – (figura G/H)

2. Apucați complet mânerele L1 8 și L2 9 pentru a asigura o legătură capacitivă la pământ.

3. Aduceți vârfurile metalice de testare L1/- ② și L2/+ ③ la două faze ale unei rețele trifazate și verificați dacă tensiunea fazei este, de exemplu, 400 V.
4. Există a secvență a rotirii fazolor spre dreapta (faza L1, inaintea fazei L2), dacă LED-ul verde „▶” al afişajului de rotire 12 și simbolul al câmpului de afişaj de rotire 16 în display-ul LC 6 luminează.
5. Există o socvență a rotirii fazelor spre stânga (faza L2 înaintea fazei L1) dacă, LED-ul verde „al afișajului de rotire 12 și simbolul al câmpului de afișaj de rotire 16 în display-ul LC 6 luminează.
6. Verificarea rotirii trifazice necesită mereu un control suplimentar prin schimbarea vârfurilor metalice de testare între ele, la conectarea L1/- ② și L2/+ ③ sensul rotației trebuie să se schimbe.

Indicatie:

Verificarea fazei este posibilă în rețea împământată, începând de la 400 V - 900 V, 50/60 Hz (fază contra fază). Îmbrăcă-minlea de protecție și condițiile locale de izolare, pol influența această funcțiune.

1. Verificarea conductibilității (continuității) unul circuit (figura I)

2. Examinarea continuității se va efectua la părți ale instalatiei scoase de sub tensiune, de asemenea eventuali condensatori vor fi descârcați.

3. Aplicați vărfurile metalice de testare L1/- ② și L2/+ ③, pe elementele ce umcează a fi verificate
4. În cazul continuității (R< 100 kΩ) se declanșcază un semnal acustic și LED-ul de continuitate Ω 13 luminoză.

5. Dacă pe elementul ce este supus măsurătorii există tensiune, atunci aparatul de verificare se comută automat pe funcția de verificare a tensiunii arâtând valoarea acesteia.

6. Măsurare de rezistente (figura J)

7. Măsurarea de rezistențe se efectuează în locuri ale instalațiilor lipsite de tensiune; în anumite cazuri se vor descărca condensatorii.

8. Se vor scurtcircuila vârfurile metalice de testare le L1/- 2 și L2/+ 3 pentru o scurtă durală și se va apăsa o dată lasta 7 în mănerul cu afișaj L2 9 până când simbolurile kΩ 23 „Ohm” apar pe display-ul LC 6 Afișajul „OL“
   Inseamna o valoare în alara plajei de masurare posibile.
9. Măsurarea rezistențelor este activă pentru circa 10 de secunde.
10. Aduceți vârfurile metalice de testare le L1/- 2 și L2/+ 3 pe elementele din instalatie ce trebuie controlate, pentru a măsura rezistente de la 0,1 kΩ până la 300 kΩ.

Indicatie:

Dacă este necesar se poate efectua o aducere la zero, în cazul în care măsurarea rezistentelor este activată. Se unesc vărfurile metalice de testare lo în acest scop L1/- ② și L2/+

③ pentru scurt timp și se apasă butonul ⑦ din mănerul cu afișaj L2 ⑨ pentru circa 2 secunde până apare „0,0” kΩ în diplay-ul LC.

1. Verificare diode (figurile K/L)

- Măsurarea de diode se efectuează în locuri ale instalatilor lipsite de tensiune; în anumite cazuri se vor descărca condensatori.

• Se vor scurtcircuila vârfurile metalice de testare le L1/- 2 și L2/+ 3 pentru o scurtă durată și se va apăsa de două ori lasta 7 în mânerul cu afișaj L2 9 până când apare simbolul pentru diode ➕ 21 și „diod” pe display-ul LC 6. Afișaj: „OL” VDC
• Măsurarea diodelor este activă pentru circa 10 de secunde.
• Aşezatî vârful metallic de testare L1/- 2 pe catodul și vârful metallic de testare L2/+ 3 pe anodul diodei pentru a constata tensiunea de trecere de la 0,3 V până la 2 V. Dacă dioda este defectă (scurtcircuitată), valoarea tensiunii afișate este 0,0 V.

• în cazul directiei de blocare a diodei, display-ul LC arată „OL”.

• Detectarea rupturii unui cablu (figura M)

- detectorul pentru rupturi de cablu localizează, fără atingere, întreruperi atât ale cablurilor libere sau ale celor sub tensiune.

• Se pornește testerul printr-o scurtă apăsare a butonului ⑦ din mânerul cu afișaj L2 ⑨ (rămâne circa 10 secunde pornit!). Dacă aparatul este pornit, în afișaj apare „0,0".
• Apucați complet mânerul L2 9, și treceți cu detectorul 5 peste un conductor aflat sub tensiune (de exemplu bobină sau lanț de iluminal), începând de la sursă (fază) până la celălall capăl.
• Atâta timp cât circuitul nu este întrerupt, clipește LED-ul galben Ω 13. semnalizând trecerea.
• Locul întreruperii este semnalizat în momentul în care LED-ul galben Ω 13 se stinge.

Indicatie:

Detectorul pauză cablul de alimentare de la pământ poate 230 V, 50/60 Hz (faza la pământ) sunt utilizate. Izolante îmbrăcăminte de protectie și condițiile site-ului poate afecta funcția.

1. Iluminare loc de măsurare/iluminare display (figura N) - Iluminarea locului de măsurat 4 se poate produce cu vârfurile metalice de testare le despărțite, prin apăsarea (timp de o secundă) a butonului 7, în mânerul cu afișaj L2 9.

2. Opreste automat după 10 secunde

3. Lumina de fundal a display-ului LC 6 este activată automat, datorită unui senzor fotoelectric 14.

13. Înlocuirea bateriilor (figura O)

• Nu se va conecta la lensiune aparatul când lăcașul pentru baterii este deschis!
• Schimbarea bateriilor este necesară dacă pe display-ul LC ⑧ apare simbolul □22
• Lácaşul pentru baterii se află pe partea posterioară a mănerului cu afișaj L2/+ 9.
• Se släbeşte şurubul de la capacul locașului bateriilor și se înlocuiesc bateriile consumate cu două baterii noi de tip micro (LR03/AAA).
• Se va respecta polaritatea bateriilor noi!
• Montați capacul lăcașului bateriilor aflat în mânerul cu afi- şaj L2 9 și însurubați şurubul respectiv.

14. Date tehnice

• prescriptii: IEC 61243-3: 2015, IEC 61243-3: 2014
• Plajā tensiune nominalā: 1 V pânā la AC 1.000 V TRUE RMS/DC 1.200 V
• plaja de frecventă: 0 până la 1.000 de HZ*
  * DIN EN 61243-3/IEC 61243-3, f: 16 % până la 500 Hz
• Plajă tensiune: 6 V - AC 1000 V TRUE RMS, DC 1200 V dislocare 0,1 V (până 198,9 V), 1 V de la 199 V)
• Plajà lensiune: < 6 V (Low-Voll): 1,0 V bis AC/DC 11,9 V interval 0,1 V
  Precizie: ± 3 % din valoarea măsurată + 5 Digit
• Impedanța (rezistenla interioară) circuit de măsură/ circuit de sarcină: 188 kΩ/ 5 kΩ
• preluare de curent, circuit de măsură: I s < 7,2 mA (1.200 V) preluare curent, circuit de sarcină: I s < 550 mA (1.000 V)
• Afisaj polaritate: simbol LCD +i-
• ecran de fază: ≥ U 230 V, 50 Hz/ 60 Hz
• verificarea rotatiei la trifazic: ≥ U 400 V, 50 Hz/60 Hz
• Verificare continuitate: 0 până la circa 100 kΩ. LED + buzer semnal acustic, curent de control:

max. 10 μA

• Verificare diode: 0,3 V - 2,0 V, curent de verificare: max. 10 μA
• Plajă de frecvente: 0 - 1.000 Hz,

Precizio: ± 3 % vom valoare măsurată + 2 Digit

- Plajă pentru rezistente: 0,1 kΩ - 300 kΩ, Curent de verifi-care: max. 10 μA

Precizie: ± 10 % vom valoare de măsurare + 5 Digit

- Detector ruptură cablu: ≥ U 230 V

- motor cu vibrati, pomire ≥ U 200V

- categoria pentru depășirea de tensiune CAT IV 600 V, CAT III 1000 V

- felul protectiei: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 – prima cifră: protecție împotriva accesului la componente periculoase și protecție împotriva impurităților solide, impermeabil la praf

5 – a doua cifră :protectie contra stropirii cu jet de apă, poate fi întrebuintat și pe ploaie

- max. Ciclu de admisibilă: 30 s (max. 30 secunde), 240 s off

- Pornirea aparatului prin tensiunea de măsurare: ≥ 9 V, apăsare a butonului ⑦ din mânerul cu afișaj L2 ⑨ sau scurt-circuitarea vârfurile metalice de testare L1/- ② și L2/+ ③

- Baterie: 2 x Micro, LR03/AAA (1,5 V)

- greutate: circa 250 g

- lungime conductor de legătură: circa 1000 mm

- Temperatura de funcționare și depozitare: - 15 °C bis + 55 °C (categorie de climă N)

- reprogramare reglaje (protectie termică) : tensiune/timp: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s

- Durata de adresare a afişajului (timp propriu): 1 s

15. Întreținare

Se va curăța carcasa, în exterior, cu un șervet curat și uscat. în cazul murđăririi sau a depunerilor în zona bateriilor sau în lăcașul acestora se va efectua curățirea cu un șervet uscat. În cazul unei depozitări de lungă durată a aparatului, bateriile se vor îndepărla din acesta!

16. Protectia mediului înconjurător

La expirarea duratei de viață a aparatului, acesta să fie depus în locuri special amenajate și în sistemul de colectare a deșeurilor.
