Bedienungsanleitung DUSPOL®digital

Bevor Sie den Spannungsprüfer DUSPOL ^® digital benutzen: Lesen Sie bitte die Bedienungsanleitung und beachten Sie unbedingt die Sicherheitshinweise!

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung

3. Funktionsprüfung vor dem Gebrauch zur Überprüfung der Spannungsfreiheit einer Anlage

4. Überprüfung der Spannungsfreiheit einer Anlage

5. Lastzuschaltung mit Vibrationsmotor

6. Außenleiterprüfung (Phasenanzeige)

7. Drehfeldprüfung

8. Durchgangsprüfung

9. Widerstandsmessung

10. Diodenprüfung

11. Kabelbruchdetektor

12. Messstellen-/Displaybeleuchtung

13. Batteriewechsel

14. Technische Daten

15. Allgemeine Wartung

16. Umweltschutz

1. Sicherheitshinweise:

- Gerät beim Benutzen nur an den isolierten Griffen L1 ⑧ und L2 ⑨ anfassen und die Prüfspitzen L1/- ② und L2/+ ③ nicht berühren!

- Unmittelbar vor und nach dem Benutzen, zur Überprüfung der Spannungsfreiheit der Anlage, den Spannungsprüfer auf Funktion prüfen! (siehe Abschnitt 3). Der Spannungsprüfer darf nicht bonutzt worden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist! Die Überprüfung ist dann mit einem anderen Spannungsprüfer zu wiederholen.

- Der Spannungsprüfer ist bei leerer Batterie nur eingeschränkt funktionsfähig! Ab einer Spannung von AC/DC ≥ 50 V ist eine Spannungsprüfung über die LED-Stufenanzeige 10 auch ohne Batterien möglich. Das LC-Display 6 wird ab einer Spannung von AC/DC ≥ 150 V zugeschaltet.

- Der Spannungsprüfer darf nur im angegebenen Nennspan nungs bereich und in elektrischen Anlagen bis AC 1.000 V/DC 1.200 V eingesetzt werden!

- Der Spannungsprüfer darf nur in Stromkreisen der Überspannungskategorie CAT III mit max. 1000 V oder Überspannungskategorie CAT IV mit max. 600 V Leiler gegen Erde benutzt werden.

- Gerät nicht mit geöffnetem Batterieschacht betreiben. - Der Spannungsprüfer ist für die Anwendung durch Elektrofachkräfte in Verbindung mit sicheren Arbeitsverfahren ausgelegt.

- Die LED-Stufenanzeige 10 dient der Anzeige des Spannungsbereiches, sie ist nicht für Messzwecke bestimmt.

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschaltdauer ED = 30 s)!

- Der Spannungsprüfer darf nicht zerlegt werden!

- Der Spannungsprüfer ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schüt zen.

- Als Schutz vor Verletzungen sind nach Gebrauch des Spannungsprüfers die Prüfspitzen mit dem beiliegenden Prüfspitzenschutz ① zu versehen!

- Beachten Sie, dass die Impedanz (Innenwiderstand) des Spannungsprüfers die Anzeige von Störspannungen (kapazitiv oder induktiv eingekoppelt) beeinfluss! Abhängig von der inneren Impedanz des Spannungsprüfers gibt es bei Vorhandensein von Störspannung verschiedene Möglichkeiten der Anzeige "Betriebs span nun vorhanden" oder "Betriebsspannung nicht vorhanden".

Niederohmiger Spannungsprüfer (Impedanz < 100 kΩ), Störspannung wird unterdrückt bzw. herabgesetzt:

Ein Spannungsprüfer mit relativ niedriger innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ nicht alle Störspannungen mit einem Ursprungswert oberhalb von ELV (50 V AC/ 120 V DC) anzeigen. Bei Kontakt mit den zu prüfenden Teilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pagel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmon. Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeiten die Erdungsvorrichtung einzulegen.

Hochohmiger Spannungsprüfer (Impedanz > 100 kΩ: Störspannung wird nicht unterdrückt bzw. herabgesetzt:

Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen. Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (Beispiel: Verwendung eines geeigneten Spannungsprüfers der in der Lage ist Betriebsspannung von Störspannung unterscheiden, Sichtprüfung der Trennstelle im elektrischen Netz. usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Teils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist.

Spannungsprüfer die In der Lage sind, durch Lastzuschal tung Betriebsspannung von Störspannung zu unterscheiden:

Ein Spannungsprüfer mit der Angabe von zwei Worten der inneren Impodanz hat die Prüfung seiner Ausführung Konstruktion zur Behandlung von Störspannungen bestanden und ist (innerhalb der technischen Grenzen) in der Lage, Betriebsspannung von Störspannung zu unterscheiden und den vorhandenen Spannungstyp direkt oder indirekt anzuzeigen.

Elektrische Symbole auf dem Gerät:

Symbol Bedeutung
	Achtung Dokumentation beachten!Das Symbol gibt an, dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden
	Gerät oder Ausrüstung zum Arbeiten unter Spannung
	Drucktaster
	AC Wachsolspannung
	DC Gleichspannung
	DC/AC Gleich- und Wechselspannung
	Erde (Spannung gegen Erde)
	Drehfeldrichtungsanzeige; die Drehfeldrichtung kann nur bei 50 bzw. 60 Hz und in einem geerdeten Netz angezeigt werden
	Dieses Symbol zeigt die Ausrichtung der Batterien zum polrichtigen Einlegen an

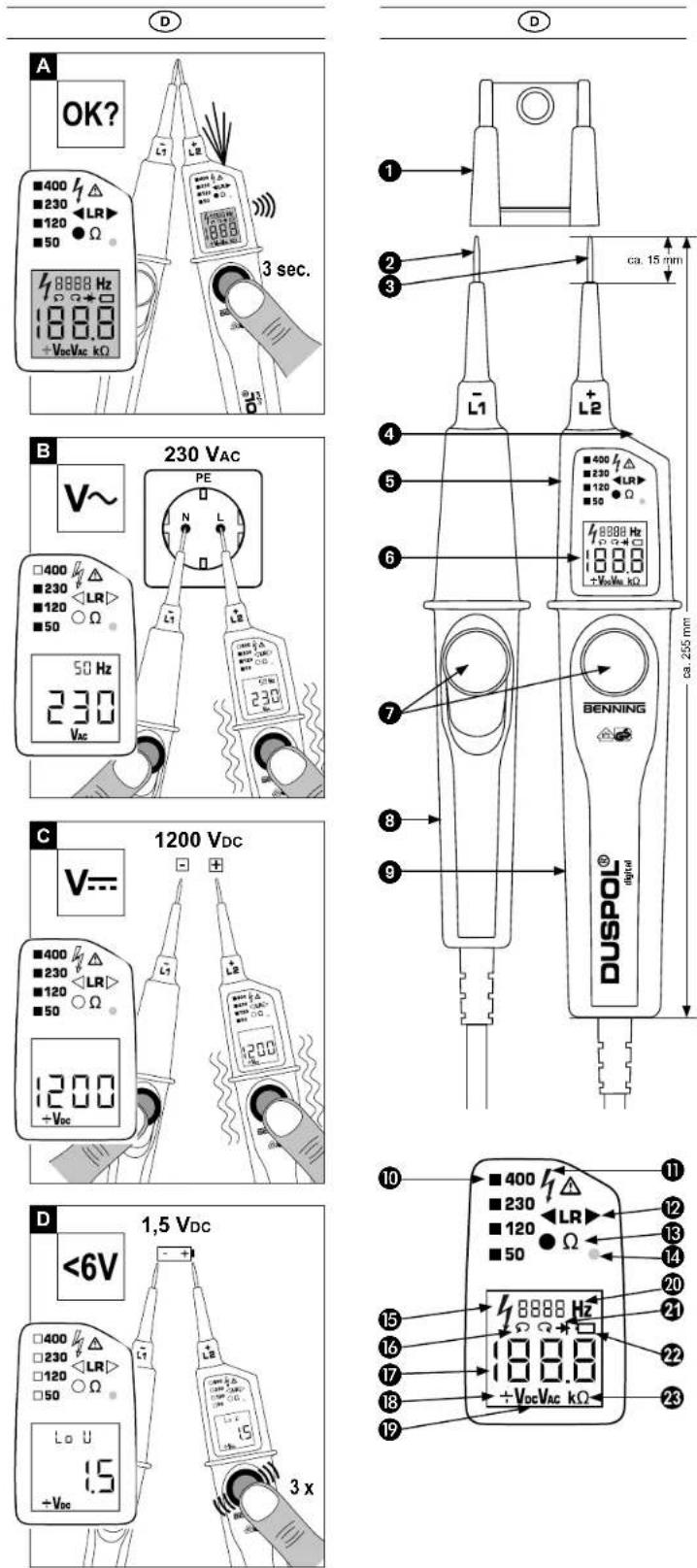

2. Gerätebeschreibung

1 Prüfspitzenschutz

2 Prüfspitze L1/-

3 Prüfspitze L2/+

4 LED-Messstellenbeleuchtung

5 Sensor des Kabelbruchdetektors

6 LC-Display

7 Drucktaster

8 Griff L1

9 Anzeigegriff L2

10 LED-Stufenanzeige

11 rote LED für Außenleiterprüfung (Phasenanzeige)

12 grüne LED's ◀LR▶ der Drehfeldanzeige (links/rechts)

13 gelbe LED Ω für Durchgangsprüfung (leuchtend)/Kabelbruchdetektor (blinkend)

14 Lichtsensor für LC-Displaybeleuchtung

15 -Symbol für Außenleiterprüfung (Phasenanzeige)

1. Symbol der Drehfeldanzeige (links/rechts)

17 Anzeigefeld der Spannung (V)/Widerstand (kΩ)

18 +/- der Polaritätsanzeige

19 VocVac Spannungsart (Gleich-/Wechselspannung)

20 Frequenzanzeige (Hz)

21 Symbol für Diodenprüfung

22 Symbol bei entladener Batterie

23 kΩ Symbol für Widerstandsmessung

3. Funktionsprüfung vor dem Gebrauch zur Überprüfung der Spannungsfreihelt einer Anlage (Bild A)

- Unmittelbar vor und nach dem Benutzen den Spannungsprüfer auf Funktion prüfen!

- Der Spannungsprüfer muss sich wie folgt einschalten lassen:

- Automatisch beim Anliegen einer Spannung ab 9 V an den Prüfspitzen L1/- ② und L2/+ ③

- Durch Betätigung des Drucktaster 7 im Anzeigegriff L2 9.

- Durch kurzschließen beider Prüfspitzen L1/- und L2/+ 3.

- Erscheint im LC-Display 6 das Symbol □22, muss die Batterie erneuert werden.

- Die Ausschaltung erfolgt automatisch nach 10 Sek.

- Aktivierung der Eigenprüfeinrichtung (Selbstlesl):

- Prüfspilzen L1/- ② und L2/+ ③ kurzschließen

- Drucktaster ⑦ im Anzeigegriff L2 ⑨ für ca. 3 Sek. ge-

drückt halten um die Eigenprüfeinrichtung zu starten.

- der Summer ertönt, alle Segmente des LC-Displays, alle LED's (Lauflicht) sowie Hintergrund- und Messstellenbe leuchtung müssen Funktion zeigen.

- Testen Sie den Spannungsprüfer an bekannten Spannungsquellen z.B. an einer 230 V-Steckdose.

- Verwenden Sie den Spannungsprüfer nicht, wenn nicht Spannungsanzeige, Phasenanzeige und Vibrationsmotor einwandfrei funktionieren!

4. Überprüfung der Spannungsfreiheit einer Anlage (Bild B/C)

Bei der Anlagenüberprüfung prüfen Sie die Spannungsfreiheit der Anlage durch die Kontrolle der Spannungsanzeige, der Phasenanzeige (Phasenanzeige funktioniert nur im geerdeten Wechselspannungsnetz) und dem Vibrationsmotor (Vibrationsmotor wird durch die Betätigung beider Drucktaster aktiviert). Die Spannungsfreiheit der Anlage liegt nur vor, wenn alle drei Prüfkreise Spannungsfreiheit signalisieren (Spannungsanzeige, Phasenanzeige und Vibrationsmotor).

egen Sie die beiden Prüfspilzen L1/+ ② und L2/- ③ an die zu prüfenden Anlagenteile.

- Der Spannungsprüfer schaltet sich beim Anlegen einer Spannung ≥ 9 V selbsttätig ein.

- Die Höhe der anliegenden Spannung wird über die LED-Stufenanzeige 10 und das digitale Anzeigefeld 6 angezeigt. Die 400 V LED der LED-Stufenanzeige 10 umfasst den Spannungsbereich von AC/DC 400 V - AC 1000 V/DC 1200 V.

- Wechselspannungen werden durch das VAC-Symbol 19 im LG-Display ⑤ angezeigt. Zusätzlich wird die Frequenz 20 der anliegenden Wechselspannung eingeblendet.

- Gleichspannungen werden durch das VDC-Symbol 19 im LC-Display 6 angezeigt. Zusätzlich wird über die Polaritätsanzeige 18 die an der Prüfspitze L2/+3 anliegende Polarität + oder - angezeigt.

- Zwecks Unterscheidung von energiereichen und energiearmen Spannungen (z.B. kapazitiv eingekoppelte Stör-

spannungen) kann durch Betätigung beider Drucklaster eine interne Last im Spannungsprüfer zugeschaltet werden (siehe Abschnitt 5.)

Spannungsprüfung < 6 V (Low-Volt) (Bild D)

Um Spannungen kleiner als 6 V zu messen, schließen Sie die Prüfspitzen L1/-2 und L2/+3 kurz und betätigen Sie 3x den Drucktaster7 im Anzeigegriff L29 bis das Symbol „Lo U“ in dem LC-Display6 erscheint.

• Im Low-Volt-Bereich können Spannungen von 1,0 V bis 11,9 V gemessen werden.
• Nach Aktivierung ist der Low-Volt-Bereich für ca. 10 Sek. aktiv.
• Durch Anlegen einer Spannung ≥ 12 V wird automatisch in den größeren Spannungsbereich geschaltet.

Hinweis:

Im Low-Volt-Bereich ist die Frequenzanzeige 20 deaktiviert.

Überlastanzeige

Sollte die Spannung an den Prüfspitzen L1/- und L2/+ höher als die zulässige Nennspannung sein, wird das Symbol „OL“ im LC-Display eingebendet und alle LED’s der Stufenanzeige blinken auf. Die Überlastanzeige erfolgt ab: AC 1050 V; DC 1250 V

5. Lastzuschaltung mit Vibrationsmotor (Bild B/C)

Beide Griffe L1 8 und L2 9 sind mit Drucklastern 7 versehen. Bei Betätigung beider Drucktaster wird auf einen geringeren Innenwiderstand geschaltet. Hierbei wird im Anzeigegriff

L2 9 ein Vibrationsmotor (Motor mit Unwucht) an Spannung gelegt. Ab ca. 200 V wird dieser in Drehbe wegung gesetzt. Mit steigender Spannung erhöht sich auch dessen Drehzahl und Vibration. Die Dauer der Prüfung mit geringerem Innenwiderstand (Lastprüfung) ist abhängig von der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig erwärmt, ist ein thermischer Schutz (Rückregelung) vorgesehen. Bei dieser Rückregelung fällt die Drehzahl des Vibrationsmotors und der Innenwiderstand steigt an.

Die Lastzuschaltung (beide Drucktaster sind gedrückt) kann genutzt werden um ...

- Blindspannungen (induktive und kapazitive Spannungen) zu unterdrücken

• Kondensatoren zu entladen
• 10/30 mA FI-Schutzschalter auszulösen. Die Auslösung des FI-Schutzschalters erfolgt durch Prüfung an Außenleiter (Phasenanzeige) gegen PE (Erde) (Bild F).

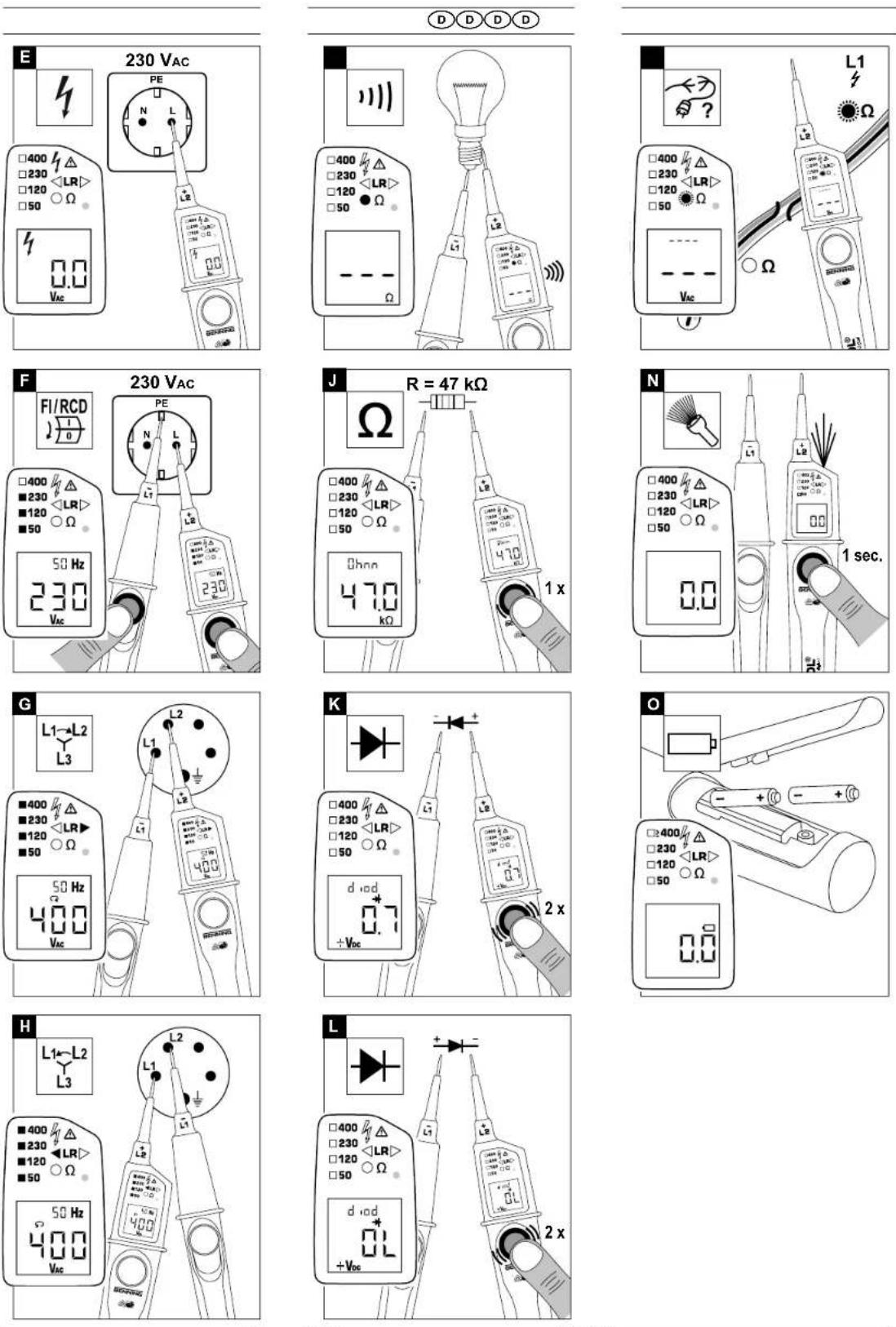

6. Außenleiterprüfung (Phasenanzeige) (Bild E)

• Umfassen Sie vollflächig die Griffe L1 8 und L2 9 um eine kapazitive Kopplung gegen Erde zu gewährleisten.
• Schalten Sie den Spannungsprüfer durch kurzes Betätigen des Drucktasters 7 im Anzeigegriff L2 9 ein (bleibt ca. 10 Sekunden eingeschaltet!). Bei einge schaltetem Gerät zeigt die Anzeige „0,0“ an.
• Legen Sie die Prüfspitze L2/+ ③ an das zu prüfende Anlagenteil. Achten Sie unbedingt darauf, dass bei der einpoligen Außenloiterprüfung (Phasonanzoige) die Prüfspitze L1/- ② nicht berührt wird und diese kontaktfrei bleibt.
• Wenn die rote LED ✦ 11 und das Symbol ✦ 15 im LC-Display 6 aufleuchten, liegt an diesem Anlagenteil der Außenleiter (Phase) einer Wechselspannung.

Hinweis:

Die einpolige Außenleiterprüfung (Phasenanzeige) ist im geerdeten Netz ab 230 V, 50/60 Hz (Phase gegen Erde) möglich. Schutzkleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen.

Achtung!

Eine Spannungsfreiheit kann nur durch eine zweipolige Prüfung festgestellt werden.

7. Drehfeldprüfung (Bild G/H)

• Umfassen Sie vollflächig die Griffe L1 8 und L2 9 um eine kapazitive Kopplung gegen Erde zu gewährleisten.
• Legen Sie die Prüfspitzen L1/- ② und L2/+ ③ an zwei Außenleiter (Phasen) und prüfen Sie ob die Außenleiterspannung von z.B. 400 V anliegt.
• Eine Rechtsdrehfolge (Phase L1 vor Phase L2) ist gegeben, wenn die grüne LED „▶“ der Drehfeldanzeige 12 und das Symbol ☐ der Drehfeldanzeige 16 im LC-Display 6 aufleuchten.
• Eine Linksdrehfolge (Phase L2 vor Phase L1) ist gegeben, wenn die grüne LED „◀“ der Drehfeldanzeige 12 und das Symbol 🔔 der Drehfeldanzeige 16 im LC-Display 6 aufleuchten.
• Die Drehfeldprüfung erfordert stets eine Gegenkontrolle mit vertauschten Prüfspitzen L1/- ② und L2/+ ③ bei der sich die Drehfolge ändern muss.

Hinweis:

Die Drehfeldprüfung ist ab 400 V - 900 V, 50/60 Hz (Phase gegen Phase) im geerdelen Drehstromnetz möglich. Schulzkleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen.

8. Durchgangsprüfung (Bild I)

• Die Durchgangsprüfung ist nur an spannungsfrei geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensatoren zu entladen.
• Legen Sie die beiden Prüfspitzen L1/- ② und L2/+ ③ an die zu prüfenden Anlagenteile.
• Bei Durchgang (R < 100 kΩ) ertönt ein Signalton und die gelbe LED Ω 13 für Durchgang leuchtet auf.
• Liegt an der Prüfstelle eine Spannung an, schaltet der Spannungsprüfer automatisch auf Spannungsprüfung um und zeigt diese an.

9. Widerstandsmessung (Bild J)

- Die Widerstandsmessung ist an spannungsfrei geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensatoren zu entladen.

- Schließen Sie die Prüfspitzen L1/- ② und L2/+ ③ kurz und betätigen Sie 1x den Drucktaster ⑦ im Anzeigegriff L2 ⑨ bis das Symbol kΩ ⑳ und „Ohm“ im LC-Display ⑧ erscheint. Anzeige: „OL“ verdeutlicht einen Messwert außerhalb des Messbereiches.

- Die Widerstandsmessung ist für ca. 10 Sek. aktiv.

- Legen Sie die Prüfspitzen L1/- ② und L2/+ ③ an die zu prüfenden Anlagenteile um Widerstände von 0,1 kΩ bis 300 kΩ zu messen.

Hinweis:

Im Bedarfsfall kann bei aktivierter Widerstandsmessung ein Nullabgleich durchgeführt werden. Schließen Sie hierzu die Prüfspitzen L1/- ② und L2/+ ③ kurz und halten den Drucktaster ⑦ im Anzeigegriff L2 ⑨ für ca. 2 Sek. gedrückt bis „0,0“ kΩ im LC-Display erscheint.

10. Diodenprüfung (Bild K/L)

- Die Diodenprüfung ist an spannungsfrei geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensaloren zu entladen.

- Schließen Sie die Prüfspitzen L1/- ② und L2/+ ③ kurz und betätigen Sie 2x den Drucktaster ⑦ im Anzeigegriff L2 ⑨ bis das Diodensymbol ➞ ⑳ und „diod“ im LC-Display ⑥ erscheint. Anzeige: „OL“ Voc

- Die Diodenprüfung ist für ca. 10 Sek. aktiv.

- Legen Sie die Prüfspitze L1/- ② an die Kathode und die Prüfspitze L2/+ ③ an die Anode der Diode um die Durchlassspannung von 0,3 V bis 2 V zu ermitteln. Bei einer defekten (durchlegierten Diode) wird ein Spannungswert von ca. 0,0 V angezeigt.

- Bei einer in Sperrichtung geprüften Diode zeigt das LC-Display „OL“ an.

11. Kabelbruchdetektor (Bild M)

- Der Kabelbruchdetektor lokalisiert berührungslos Kabelbrüche an offenliegenden und unter Spannung stehenden Leitungen.

- Schalten Sie den Spannungsprüfer durch kurzes Betätigen des Drucktasters 7 im Anzeigegriff L2 9 ein (bleibt ca. 10 Sekunden eingeschaltet!). Bei einge schaltetem Gerät zeigt die Anzeige „0,0“ an.

- Umfassen Sie vollflächig den Anzeigegriff L2 9 und führen Sie den Detektor 5 über eine spannungsführende Leitung (z.B. Kabeltrommel oder Lichterkelte), von der Einspeisestelle (Phase) Richtung dem anderen Leilungsende.

- Solange die Leitung nicht unterbrochen ist, blinkt die gelbe LED Ω 13 für Durchgang.

- Die Kabelbruchstelle ist lokalisiert, sobald die gelbe LED Ω 13 erlischt.

Hinwels

Der Kabelbruchdetektor kann im geerdeten Netz ab 230 V, 50/60 Hz (Phase gegen Erde) eingesetzt werden. Schutzkleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen.

12. Messstellen-/Displaybeleuchtung (Bild N)

- Die Messstellenbeleuchtung ④ kann bei geöffneten Prüfspitzen durch Betätigung (1 Sek.) des Drucktasters ⑦ im Anzeigegriff L2/+ ⑨ zugeschaltet werden.

- Die Ausschaltung erfolgt automatisch nach 10 Sek.

- Die Hintergrundbeleuchtung des LC-Display 6 wird automatisch über einen Lichtsensor 14 aktiviert.

13. Batteriewechsel (Bild O)

- Gerät bei offenem Batteriefach nicht an Spannung legen! - Der Batteriewechsel ist erforderlich, wenn im LC-Display ⑤ das Symbol ☐ 22 erscheint.

- Das Batteriefach befindet sich in der Rückseite des Anzeigegriffs L2/+ 9.

- Lösen Sie die Schraube des Batteriefachdeckels und ersetzen Sie die verbrauchten Batterien durch zwei neue Batterien des Typs Micro (LR03/AAA).

- Achten Sie auf die polrichtige Anordnung der neuen Batterien!

- Verschrauben Sie den Batteriodockel wieder mit dem Anzeigegriff 9.

14. Technische Daten:

- Vorschrift: DIN EN 61243-3: 2015, IEC 61243-3:2014

- Nennspannungsbereich: 1 V bis AC 1.000 V TRUE RMS/DC 1.200 V

- Nennfrequenzbereich f: 0 bis 1.000 Hz*

* gemäß DIN EN 61243-3/IEC 61243-3, f: 16 % bis 500 Hz

- Spannungsbereich: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V

Auflösung 0,1 V (bis 198,9 V), 1 V (ab 199 V)

- Spannungsbereich < 6 V (Low-Volt): 1,0 V bis AC/DC 11,9 V Auflösung 0,1 V

Genauigkeit: ± 3 % vom Messwert + 5 Digit

- Impedanz (Innenwiderstand) Messkreis/ Lastkreis: 188 kΩ/ 5 kΩ

- Stromaufnahme Messkreis: I_r < 7.2 mA (1.200 V)

- Stromaufnahme Lastkreis: I_w^* < 550 mA (1.000 V)

- Polaritätsanzeige: LCD Symbol +/-

- Außenleiterprüfung (Phasenanzeige): ≥ U „ 230 V, 50 Hz/60 Hz

- Drehfeldprüfung: ≥ U 400 V, 50 Hz/60 Hz

- Durchgangsprüfung: 0 bis ca. 100 kΩ, LED + Summer. Prüfstrom: max. 10 μA

- Diodenprüfung: 0,3 V - 2,0 V, Prüfstrom: max. 10 μA

- Frequenzbereich: 0 - 1.000 Hz,

Genauigkeit: ± 3 % vom Messwert + 2 Digit

- Widerstandsbereich: 0,1 kΩ - 300 kΩ, Prüfstrom: max. 10 μA Genauigkeit: ± 10 % vom Messwert + 5 Digit

• Kabelbruchdetektor: ≥ U , 230 V
• Vibrationsmotor. Anlauf: ≥ U, 200 V
• Überspannungskategorie: CAT IV 600 V, ÷ CAT III 1000 V
• Schutzart: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
  6 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, staubdicht 5 - zweite Kennziffer: Geschützt gegen Strahlwasser. Auch bei Niederschlägen verwendbar.
• max. zulässige Einschaltdauer ED = 30 s (max. 30 Sekunden), 240 s Pause

- Geräteeinschaltung durch Messspannung: ≥ 9 V, Drucktasterbetätigung ⑦ des Anzeigegriffs L2/+ ⑨ oder kurzschließen der Prüfspitzen L1/- ② und L2/+ ③

- Batterie: 2 x Micro, LR03/AAA (1.5 V)

- Gewicht: ca. 250 g

- Verbindungsleitungslänge: ca. 1000 mm

- Betriebs- und Lagertemperaturbereich: - 15 °C bis + 55 °C (Klimakategorie N)

- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N) - Rückregelzeiten (thermischer Schutz): Spannung/Zeit: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s

- Ansprechzeit der Anzeige (Eigenzeit): 1 s

15. Allgemeine Wartung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch.

Falls Verunreinigungen oder Ablagerun gen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

Entfernen Sie bei längerer Lagerung die Batterien aus dem Gerät!

16. Umweltschutz

Bitte führen Sie verbrauchte Batterien und das Gerät am Ende seiner Lobonsdauer den zur Verfügung stehen den Rückgabe- und Sammelsystemen zu.

Operating Manual

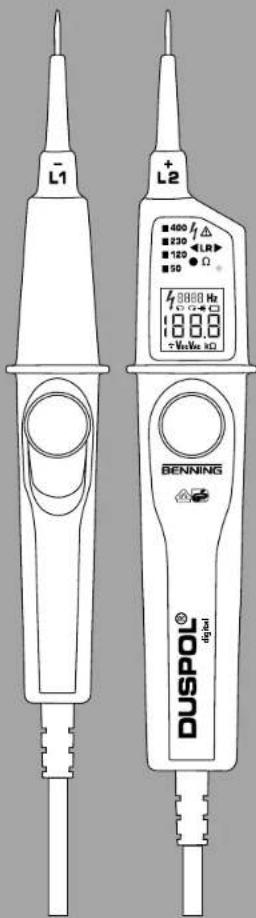

DUSPOL ^® digital

7. Dreiefelttesting (bilde G/H)

① Teststaafbescherming

② Teststaaf L1/-

3 Teststaaf L2/+

14. Technische gegevens

• Voorschriften: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Nominaal spanningsbereik: 1 V tot AC 1.000 V TRUE RMS/DC 1.200 V
• Nominaal frequentiebereik: 0 tot 1.000 Hz*
  * DIN EN 61243-3/IEC 61243-3, f: 16 % tot 500 Hz
• Spanningsbereik: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V

16. Milieubescherming

- Polaritätsanzeige: LCD Symbol +/-

- Vanjski vodič (prikaz faze): ≥ U , 230 V, 50 Hz/ 60 Hz

- Ispitivanje okretajnog kruga: ≥ U", 400 V, 50 Hz/60 Hz

- Ispitivanje provodljivosti : 0 do ca. "100 kΩ, LED + zujalica, ispitna struja maks. 10 μA

- Ispitivanje dioda: 0,3 V - 2,0 V, ispitna struja: maks. 10 μA
