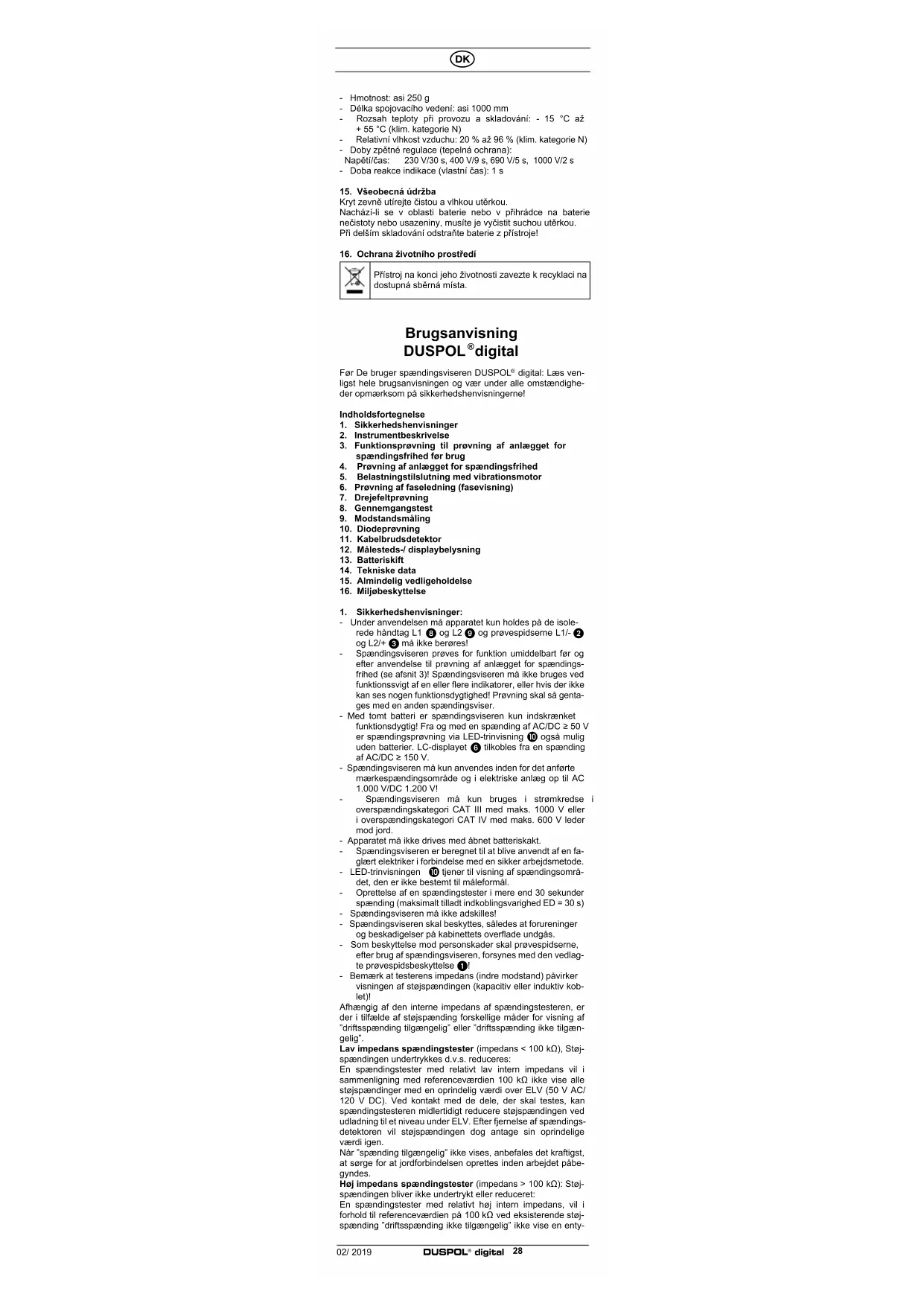

BRUGSANVISNING Duspol Digital BENNING

Før De bruger spændingsviseren DUSPOL ^2 digital: Læs venligst hele brugsanvisningen og vær under alle omstændigheder opmærksom på sikkerhedshenvisningernel

Indholdsfortegnelse

1. Sikkerhedshenvisninger

2. Instrumentbeskrivelse

3. Funktionsprøvning til prøvning af anlægget for spændingsfrihed før brug

4. Prøvning af anlægget for spændingsfrihed

5. Belastningstilslutning med vibrationsmotor

6. Prøvning af faseledning (fasevisning)

7. Drejefeltprøvning

8. Gennemgangstes

9. Modstandsmåling

10. Diodeprøvning

11. Kabelbrudsdetektor

12. Målesteds-/ displaybelysning

13. Batteriskift

14. Tekniske data

15. Almindelig vedligeholdelse

16. Miljøbeskyttelse

17. Sikkerhedshenvisninger:

- Under anvendelsen må apparatet kun holdes på de isole- rede håndtag L1 8 og L2 9 og prøvespidserne L1/- 2 og L2/+ 3 må ikke berøres!

- Spændingsviseren prøves for funktion umiddelbart før og efter anvendelse til prøvning af anlægget for spændingsfrihed (so afsnit 3)! Spændingsviseren må ikke bruges ved funktionssvigt af en eller flere indikatorer, eller hvis der ikke kan ses nogen funktionsdygtighed! Prøvning skal så gentages med en anden spændingsviser.

- Med tomt battori er spændingsvisoren kun indskrænket funktionsdygtig! Fra og med en spænding af AC/DC ≥ 50 V er spændingsprøvning via LED-trinvisning 10 også mulig uden batterier. LC-displayet 6 tilkobles fra en spænding af AC/DC ≥ 150 V.

- Spændingsviseren må kun anvendes inden for det anførte mærkespændingsområde og i elektriske anlæg op til AC 1.000 V/DC 1.200 VI!

- Spændingsviseren må kun bruges i strømkredse i overspændingskategori CAT III med maks. 1000 V eller i overspændingskategori CAT IV med maks. 600 V leder mod jord.

- Apparatet må ikke drives med åbnet batteriskakt.

- Spændingsviseren er beregnet til at blive anvendt af en faglært elektriker i forbindelse med en sikker arbejdsmetode.

- LED-trinvisningen 10 tjener til visning af spændingsområdet, den er ikke bestemt til måleformål.

- Oprettelse af en spændingstester i mere end 30 sekunder spænding (maksimalt tilladt indkoblingsvarighed ED = 30 s)

- Spændingsviseren må ikke adskilles!

- Spændingsviseren skal beskyttes, således at forureninger og beskadigelsor på kabinettots overflade undgås.

- Som beskyttelse mod personskader skal prøvespidseme, efter brug af spændingsviseren, forsynes med den vedlagte prøvespidsbeskyttelse ①!

- Bernærk at testerens impedans (indre modstand) påvirker visningen af støjspændingen (kapacitiv eller induktiv koblet)!

Afhængig af den inteme impedans af spændingstesteren, er der i tillfælde af støjspænding forskellige måder for visning af "driftsspænding tilgængelig" eller "driftsspænding ikke tilgængelig".

Lav impedans spændingstester (impedans < 100 kΩ), Støjspændingen undertrykkes d.v.s. reduceres:

En spændingstester med relativ lav intern impedans vil i sammenligning med referenceværdien 100 kΩ ikke vise alle støjspændinger med en oprindelig værdi over ELV (50 V AC/120 V DC). Ved kontakt med de dele, der skal testes, kan spændingstesteren midlertidigt reducere støjspændingen ved udladning til et niveau under ELV. Efter fjemelse af spændingsdetektoren vil støjspændingen dog antage sin oprindelige værdi igen.

Når "spænding tilgængelig" ikke vises, anbefales det kraftigst, at sørge for at jordforbindelsen oprettes inden arbejdet påbegyndes.

Høj impedans spændingstester (impedans > 100 kΩ): Støjspændingen bliver ikke undertrykt eller reduceret:

En spændingstester med relativt høj intern impedans, vil i forhold til referenceværdien på 100 kΩ ved eksisterende støjspænding "driftsspænding ikke tilgængelig" ikke vise en enty-

dig værdi. Når "spænding tilgængelig" vises, på en del, der befinder sig separat i forhold til anlægget, anbefales del stærkt, at fortsætte med yderligere foranstaltninger (For eksempel: Ved hjælp af en passende spændingsdetektor, som er i stand til at differentiere mellem driftsspænding og støjspænding, visuel inspektion af adskillelespunktet i det elektriske netværk, etc.) At efterprøve tilstanden "Ingen driftsspænding" af den del, der skal inspriceres, sådan at spændingen der angives af spændingstesteren er en støjspænding.

Spændingstestere som er i stand til at skelne mellem driftsspændinger og støjspændinger:

En spændingstester mod angivelse af to værdior af den interne impedans har bestæt testen af sit design/ konstruktion til behandling af interferens spændinger og er (inden for de tekniske grænser) i stand til at differentiere mellem driftspænding og støjspænding og kan vise den eksisterende spændingstype direkte eller indirekte.

Elektriske symboler på apparatet:

Symbol Betydning
	Vigtigt dokumentation!Symbollet angiver, at vejledningen er beskrevet i manualen, for at undgå enhver risiko
	Apparat eller udstyr til arbejder under spænding
	Trykknap
	AC Vekselspænding
	DC Jævnspænding
	DC/ AC Jævn- og vekselspænding
	Jorden (spænding til jord)
	Højredrejende følge: Drejefelt-retning kan kun vises ved 50 hhv. 60 Hz og i et net med jord-forbindelse
	Dette symbol viser batteriernes orientering til ilægning med korrekt polaritet

1 Prøvespidsbeskytlelse

2 Prøvespids L1/-

3 Provespids L2/+

4 LED-Málestedsbelysning

5 Sensor af kabelbrudsdetektor

6 LC-display

7 Trykknap

8 Håndtag L1

9 Indikatorhåndtag L2

10 LED-trinvisning

11 rød LED ♦ ( til prøvning af faseledning (fasevisning)

⑫ grønne lysdioder ◀LR▶ til drejefelt-visning (venstre/højro)

13 gul LED Ω til gennemgangstest (lysende) ^1 kabelbrudsdetektor (blinkende)

14 Lyssensor til LC-displaybelysning

15 -symbol for prøvning af faseledning (fasevisning)

1. Symbol for drejefeltvisning (venstre/højre)

17 Visningsfelt til spænding (V)/modstand (kΩ)

18 +/- for polaritetsvisning

19 Vdc/Vac spændingsart (jævn-/vekselspænding)

20 Frekvensvisning (Hz)

21 Symbol for diodeprøvning

22 Symbol ved afladte batterier

23 kΩ Symbol for modstandsmåling

3. Funktionsprøvning til prøvning af anlægget for spændingsfrihed før brug (billede A)

- Umiddelbart før og efter brug skal spændingsviseren prøves for korrekt funktion!

- Spændingsviseren skal kunne indkobles som følger:

- Automatisk, hvis der er paført en spænding fra 9 V på prøvespidserne L1/- ② og L2/+ ③.

- Ved betjening af trykknap ⑦ i indikatorhåndtag L2 ⑨.

- Ved kortslutning af begge prøvespidser L1/- ② og L2/+ ③.

- Hvis der fremkommer symbolet skal batteriet udskiftes.

- Udkobling sker automatisk efter 10 sek.

- Aktivering af egen prøveanordning (selvtest):

• Prøvespidser L1/- ② og L2/+ ③ kortsluttes.

- Summeren kan høres, alle segmenter til LC-displayet, alle lysdioder (vedvarende lys) samt baggrunds- og målestedsbelysning skal vise funktion.

- Test spændingsviseren på kendte spændingskilder, f. eks. på en 230 V-stikkontakt.

- Anvend spændingsviseren ikke, hvis spændingsvisning, fasevisning og vibrationsmotor ikke fungerer upåklageligt!

4. Prøvning af anlægget for spændingsfrihed (billede B/C)

Ved prøvning af anlægget skal anlægget prøves for spændingsfrihed ved at kontrollere spændingsvisning, fasavisning (fasavisning fungerer kun i et jordforbundet vekselspændingsnet) og vibrationsmotor (aktivering af vibrationsmotor sker ved at betjone bogge trykknapper). Anlæggets spændingsfrihed er kun sikret, hvis alle tre prøvekredse signalerer spændingsfrihed (spændingsvisning, fasevisning og vibrationsmotor).

Læg begge prøvespidser L1/+ ② og L2/- ③ på de anlægsdele, der skal prøves.

• Spændingsviseren indkobles automatisk ved påføring af en spænding på ≥ 9 V.
• Størrelsen på den påførte spænding vises via LED-trinvisning 10 og det digitale visningsfelt 6 vises. 400 V LED til LED-trinvisning 10 omfatter spændingsområdet for AC/DC 400 V - AC 1000 V/DC 1200 V.
• Vekselspændinger vises via VAC-symbolet 19 i LC-display 5. Yderligere indikeres frekvensen 20 på den påførte vekselspænding.
• Jævnspændinger vises via VDC-symbolet 19 i LC-display 6. Yderligere vises polariteten + eller -, der er påført på prøvospids L2/+ 3, via polaritetsvisning 18
• For at kunne skolne mellam energirig og energifattig spænding (f. eks. forstymende, kapacitivt indikoblede spændinger), kan der, ved betjening af begge trykknapper, tilkoblos en intem belastning i spændingsvisoren (so afsnit 5.)

Spændingsprøvning < 6 V (Low-volt) (billede D)

Til måling af spændinger, der er mindre end 6 V, , skal prøvespidserne L1/- ② og L2/+ ③ kortsluttes, og trykknappen ⑦ i indikatorhåndtaget L2 ⑨ betjenes 3x, indtil symbolet „Lo U“ vises i LC-displayet ⑥.

• Inden for low-volt-området kan der måles spændinger fra 1,0 V til 11,9 V.
• Efter aktivering er der low-volt-området aktivt i ca. 10 sek..
• Ved al påføre spændinger pa ≥ 12 V, skiftes der automatisk over til det større spændingsområde.

Henvisning:

Inden for low-volt-området er frekvensvisning 20 deaktiveret.

Overbelastningsvisning

Hvis spændingen på prøvespidseme L1/- ② og L2/+ ③ er større end dan tilladte mærkespænding, indikeros symbolet „OL“ i LC-display ⑥ og alle lysdioder til trinvisning ⑩ begynder at blinke. Visning af overbelastning sker fra: AC 1050 V, DC 1250 V

1. Belastningstilslutning med vibrationsmotor (billodo B/C) Begge håndtag L1 8 og L29 er forsynet med trykknapper 7. Ved betjening af begge trykknapper skiftes der til en lavere indvendig modstand. Herved påfores en vibrationsmotor spænding (motor med ubalance). Fra ca. 200 V vil denne sættes i en drejebevægelse. Stigende spænding vil også øge dens omdrejningstal og vibration. Varigheden af en prøvning med en lavere indvendig modstand (belastningprøvning) er afhængig af størrelsen af den spænding, der skal måles. For at forhindre en ikke-tilladelig opvarmning af apparatet, er der anbragt en termisk beskytlelse (returregulering). Ved hjælp af denne returregulering vil vibrationsmotorens omdrejningstal falde og den indvendige modstand vil stige.

- undertrykke blindspændinger (induktive og kapacitive spændinger),

• aflade kondensatoreme
  udløse en 10/30 mA RCD-beskyttelsosafbryder. Udløsning af RCD-beskyttelsosafbryderen skør ved prøvning på faseledningen (fasevisning) mod PE (jord) - (billede F).

6. Prøvning af faseledning (fasevisning) (billede E)

• Grib fat i hele fladen af håndtagene L1 8 og L2 9, for at sikre en kapacitiv kobling mod jorden.
• Spændingsviseren indkobles ved kort betjening af trykknappen ⑦ i indikatorhåndtag L2 ⑨ (forbliver indkoblet i ca. 10 sekunder!). Ved indkoblet apparat vises der: „0,0“.
• Læg prøvespidsen L2/+ 3 på den anlægsdel, der skal prøves.

Vær under alle omstændigheder opmærksom på, at prøvespidsen L1/- ② ved 1-polet prøvning af faseledning (fasevisning), ikke berøres samt at den forbliver kontaktfrit.

- Hvis den røde LED ♦ 11 og symbolet ♦ 15 i LC-display 8 begynder at lyse, ligger faseledningen (fase) af en vekselspænding på denne anlægsdel.

Henvisning:

1-polet prøvning af faseledning (fasevisning) er mulig i et net med jordforbindelse fra 230 V, 50/60 Hz (fase mod jord). Beskyttelsestøj og isolerende forhold på opstillingsstedet kan påvirke funktionen.

OBS!

Spændingsfrihed kan kun fastslås ved hjælp af 2-polet prøvning

7. Drejefeltprøvning (billede G/H)

- Grib fat i hele fladen af begge håndtag L1 8 og L2 9, for at sikre kapacitiv kobling mod jorden.

- Læg prøvespidserne L1/- ② og L2/+ ③ på to faseledninger (faser) af et trefaset net og prøv, om der er påført en faseledningsspænding på f. eks. 400 V.

- En højredrejende følge (fase L1 før fase L2) er givet, hvis den grønne LED. ▶* til drejefelt-visning 12 og symbolet for drejefelt-visning 16 begynder at lyse i LC-display 8.

- En venstredrejende følge (fase L2 før fase L1) er givet. hvis den grønne LED. ◀" til drejefelt-visning ⑫ og symbolet ⑨ for drejefelt-visning ⑩ begynder at lyse i LC-display ⑪.

- Drejefeltprøvningen kræver altid en modkontrol med ombyttede prøvespidser L1/- ② og L2/+ ③, hvorved drejefølgen skal ændre sig.

Henvisning:

Drejefeltprøvning er mulig fra 400 V - 900 V, 50/60 Hz (fase mod fase) i et trefaset net med jordforbindelse. Beskyttelsestøj og isolerende forhold på opstillingsstedet kan påvirke funktionen

8. Gennemgangstest (billede I)

Gennemgangstesten skal gennemføres på anlægsdele, der er gjort spændingsfrit; evt. skal kondensatoreme aflades.

• Læg begge prøvespidser L1/- ② og L2/+ ③ på de anlægsdele, der skal prøves.
• Ved gennemgang (R < 100 kΩ) kan der høres en signallyd, og den gule LED Ω 13 til gennemgang begynder at lyse.
• Hvis der er påført spænding på prøvestedet, vil spændingsviseren automatisk skifte over til spændingsprøvning og vise denne.

9. Modstandsmållng (billede J)

• Modstandsmalingen skal gennemføres på anlægsdele, der er gjort spændingsfrit; evt. skal kondensatorerne afla-dos.
• Prøvospidsørø L1/- ② og L2/+ ③ kortsluttos, og tryk-knap ⑦ i indikatorhåndtag L2 ⑨ betjenes 1x, indtil symbolet kΩ ⑩ og „Ohm“ visos i LC-display ⑪. Visning: „OL“ tydeliggør en måleværdi udenfor måleområdet.
• Modstandsmålingen er aktiv i ca. 10 sek.
• Læg prøvespidseme L1/- ② og L2/+ ③ på de anlægsdele, der skal prøves, for at måle modstande på 0,1 kΩ til 300 kΩ.

Henvisning:

Alt efter behov kan der, ved aktiveret modstandsmåling, genemføres en nuljustering. Til dette formål skal prøvespidserne L1/-2 og L2/+3 kortsluttes, og trykknap 7 i indikatorhåndtag L2 9 trykkes og holdes ned i ca. 2 sek., indtil der fremkommer „0,0“ kΩ i LC-displayet.

10. Diodeprøvning (billede K/L)

- Diodeprøvningen skal gennemføres på anlægsdele, der er gjort spændingsfrit; evt. skal kondensatorerne aflades.

- Prøvespidseme L1/- ② og L2/+ ③ kortsluttes, og trykknappen ⑦ i indikatorhåndtag L2 ⑨ betjenes 2x, indtil der vises diode-symbol →ag?diod* i LC-display ⑥. Visning: „OL“ VDC

- Diodeprøvningen er aktiv i ca. 10 sek.

- Læg prøvespidsen L1/- ② på katoden og prøvespidsen L2/+ ③ på anoden på dioden, for at finde frem til gennemgangsspændingen fra 0,3 V til 2 V. Ved defekt (gennemlegeret diode) vises der en spændingsværdi på ca. 0,0 V.

- Hvis der prøves en diode i spæreretning, vil LC-displayet vise „OL“.

11. Kabelbrudsdetektor (billede M)

• Kabelbrudsdetektoren sørger for berøringsløs lokalisering af kabelbrud på ledninger, der er fritliggende og under spænding.
• Spændingsviseren indkobles ved kort betjening af tryk-knap ⑦ i indikatorhåndtag L2 ⑨ (forbliver indkoblet i ca. 10 sekunderl). Ved indkoblet apparat vises der: „0,0“.
• Grib fat i hele fladen af indikatorhåndtaget L2 9 og før detektoren 5 hen over en spændingsførende ledning (f. eks. kabeltromle eller lyskæde) – ud fra fødepunktet (fase) i retning af den anden ledningsende.
• Så længe ledningen ikke er afbrudt, blinker den gule LED Ω 13 til gennemgang.
• Steder for kabelbrud er lokaliseret, så snart den gule LED Ω 13 slukkes.

Henvisning:

Det kabelbrud detektoren kan jordet fra 230 V, 50/60 Hz (fasc til jord) anvendes. Isolerende beskyttelsesbeklædning og voksestedsbetingelser kan påvirke funktionen.

12. Målesteds-/ displaybelysning (billede N)

• Målestedsbelysning ④ kan ved åbnede prøvespidser tilkobles ved at betjene trykknappen ⑦ (1 sek.) i indikatorhåndtaget L2 ⑨.
• Den slukker automatisk efter 10 sekunder
• Baggrundsbelysningen til LC-display 6 aktiveres automatisk via en lyssensor 14

13. Batteriskift (billede O)

• Ved åbnet batteribeholder må apparatet aldrig udsættes for spænding!
• Batteriskift er nødvendigt. hvis der fremkommer symbolet i LC-displayet.
• Batteribeholderen befinder sig i bagsiden af indikator-håndtaget L2/+ 9.
• Løs skruen af dækslet på batteribeholderen og udskift de brugte batterier med to nye batterier af typen Micro (LR03/ ÅA).
• Vær opmaarksom på placering af de nye batterier med korrekt polaritet!
• Skru batteridækslet med displayet håndtaget 9

14. Tekniske data

• Forskrift: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Mærkespændingsområde: 1 V til AC 1.000 V TRUE RMS/DC 1.200 V

- Mærkefrekvensområde f: 0 til 1.000 Hz* * DIN EN 61243-3/IEC 61243-3, f: 16 % til 500 Hz

- Spændingsområde: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V

Opløsning 0,1 V (lil 198,9 V), 1 V (fra 199 V)

- Spændingsområde < 6 V (Low-volt): 1,0 V til AC/DC 11.9 V Opløsning 0,1 V

Nøjagtighed: ± 3 % af måleværdi + 5 digit

- Impedans (indvendig modstand) målekreds/ belastningskreds: 188 kΩ/ 5 kΩ

- Strømoptagelse målekreds: I < 7,2 mA (1.200 V)

- Strømoptagelse belastningskreds: I < 550 mA (1.000 V)

- Polaritetsvisning: LCD-symbol +/-

- Prøvning af faseledning (fasevisning) og drejefelt: ≥ U, 230 V, 50 Hz/60 Hz

- Prøvning af drejefelt: ≥ U 400 V, 50 Hz/60 Hz

- Gennemgangstest: 0 til ca. 100 kΩ, LED + summer, prøvestrøm: maks. 10 μA

- Diodeprøvning: 0,3 V - 2,0 V, prøvestrøm: maks. 10 μA

Nøjagtighed: ± 3 % af måleværdi + 2 digit

- Modstandsområde: 0,1 kΩ - 300 kΩ. prøvestrom: maks. 10 μA Nøjaglighed: ± 10 % af måleværdi + 5 digit

- Kabelbrudsdetektor: ≥ U , 230 V

- Vibrationsmotor. opstart: ≥ U _200 V

- Overspændingskategori: CAT IV 600 V. ⊥CAT III 1000 V

- Beskyttelsesart: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

5 - andet kodetal: Beskyttet mod strålevand. Kan også anvendes ved nødbør.

- max. tilladelige Duty cycle: 30 s (maks. 30 sekunder), 240 s off

- Apparatindkobling via malespænding: ≥ 9 V, trykknapbetjening ⑦ af indikatorhåndtaget L2/+ ⑨ eller kortslutning af prøvespidser L1/- ② og L2/+ ③

- Batteri: 2 x Micro, LR03/ AA (1,5 V)

- Vægt: ca. 250g

- Længde af forbindelsesledning: ca. 1000 mm

- Drifts- og lagertemperaturområde: - 15 °C til + 55 °C (klimakategori N)

- Relativ luftfugtighed: 20 % til 96 % (klimakategori N)

- Returreguleringstider (termisk beskyttelse): Spænding/tid: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s

- Reaktionstid for visning (egentid): 1 s

15. Almindelig vedligeholdelse

Den udvendige del af kabinettel renses en ren og lør klud. Hvis der findes forureninger eller aflejringer inden for batteriets eller batterihusets område, skal disse også renses med en tør klud.

Ved længere tids lagring skal batterierne tages ud af apparatet!

16. Mlljøbeskyttelse

I slutningen af dets levetid skal apparatet afleveres til de dertil beregnede indsamlings- og retursystemer.

Når «spenning til stede» ikke vises, er det slerkt anbefalt at du seller jordingsenhelen för du starter arbeidet.

Elektriske symboler på apparatet:

- I Low-Volt-området kan du nä måle spenninger fra 1,0 V til 11,9 V.

- Etter aktivering er Low-Volt-området aktivt i ca. 10 sekunder.

- Hvis de foreligger en spenning ≥ 12 V kobles det automatisk om til det høyere spenningsområdet.

Merk: I Low-Volt-området er frekvensvisningen 20 deaktivert.

Overbelastingsvisning

Forsikre deg om at testspissen L1/- ② ikke berøres under enpolet ytterledertesting (faseindikator), og at den er kontaktfri.

- Hvis den røde LED-en § 11 lyser og symbolet § 15 i LCD-displayet 6 lyser, foreligger det på denne anleggsdelen på ytterlederen (fase) vækselstrøm.

Merk:

- Venstredreining (fase L2 før fase L1) foreligger hvis den grønne LED-en «◀» vises i dreiefeltvisningen 12, og symbolet 70r dreiefeltvisningen 16 vises i LCD-displayet 8.

1. Säkerhetsanvisningar

2. Funktionsbeskrivning

20 Frekvensvisning (Hz)
