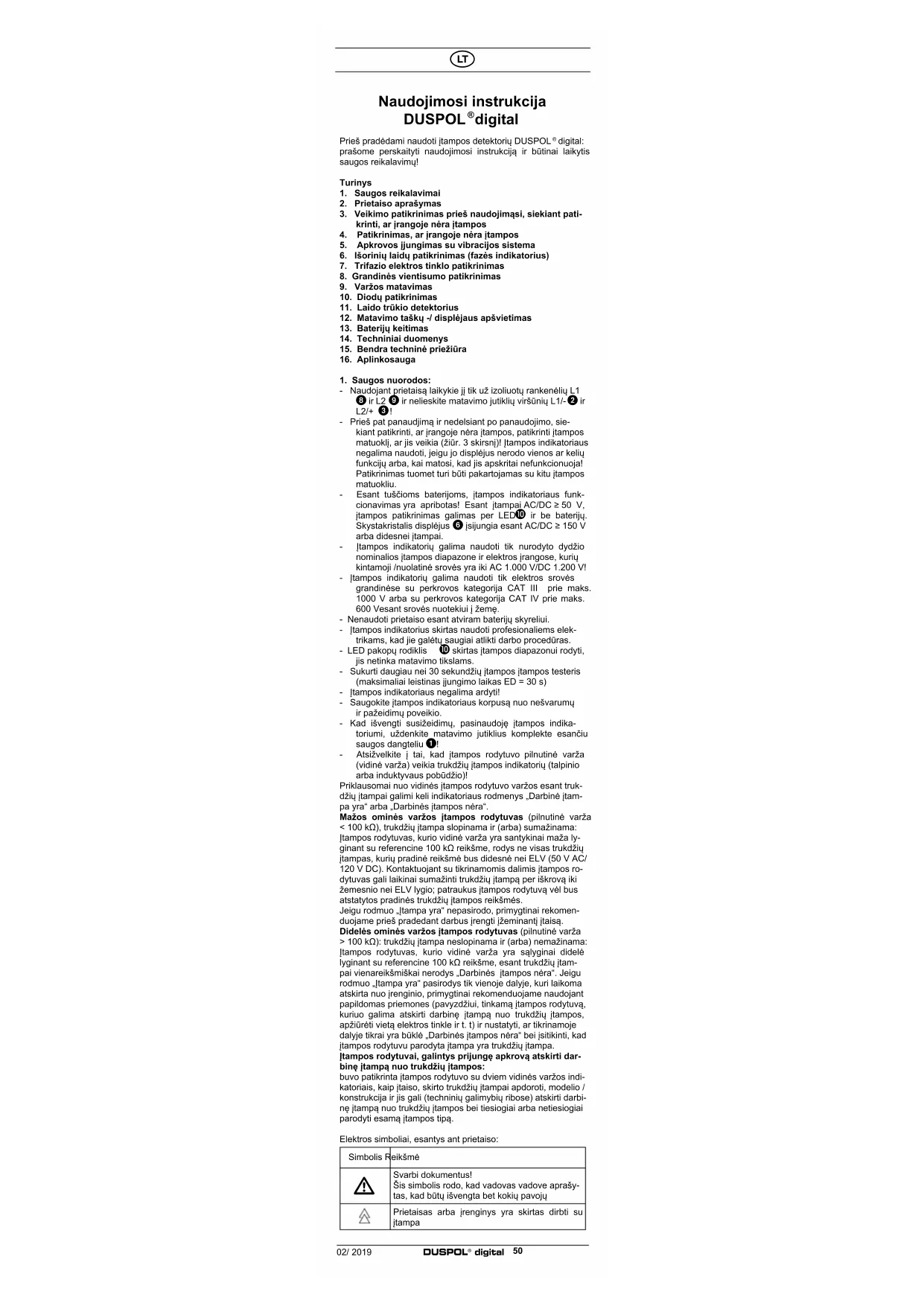

NAUDOJIMO INSTRUKCIJA Duspol Digital BENNING

Prieš pradėdami naudoti įtampos detektorių DUSPOL ^2 digital: prašome perskaityti naudojimosi instrukciją ir butinai laikytis saugos reikalavimųl

Turlnys

1. Saugos relkalavlmal

2. Prietaiso aprašymas

3. Veikimo patikrinimas prieš naudojimąsi, sieklant patikrinti, ar jrangoje nėra įtampos

4. Patikrinimas, ar jrangoje néra įtampos

5. Apkrovos jungimas su vibracijos sistema

6. Išorinių laidų patikrinimas (fazės indikatorius)

7. Trifazio elektros tinklo patikrinimas

8. Grandinês vientisumo patikrinimas

9. Varžos matavimas

10. Diodu patikrinimas

11. Laido trūkio detektorius

12. Matavimo tašku -/ displejaus apšvietimas

13. Bateriju keitimas

14. Techniniai duomenys

15. Bendra techninė priežiūra

16. Aplinkosauga

1. Saugos nuorodos:

- Naudojant prietaisą laikykie jj tik uż izoliuotų rankenėlių L1 B ir L2 9 ir nelieskite matavimo jutiklių viršunių L1/- 2 ir L2/+ 3!

- Prieš pat panaudjima ir nedelsiant po panaudojimo, sie- kiant patikrinti, ar jrangoje nėra įtampos, patikrinti įtampos matuokli, ar jis veikia (žiūr. 3 skirsn)!) [tampos indikatoriaus nogalima naudoti, joigu jo displõjus nerodo vienos ar kolių funkcijų arba, kai matosi, kad jis apskritai nefunkcionuoją! Patikrinimas tuomet turi būti pakartojamas su kitu įtampos matuokliu.

- Esant tuščioms baterijoms, įtampos indikatoriaus funkcionavimas yra apribotas! Esant įtampai AC/DC ≥ 50 V, įtampos patikrinimas galimas per LED ^10 ir be bateriju. Skystakristalis displejus 6 įsijungia esant AC/DC ≥ 150 V arba didesnei įtampai.

- Itampos indikatorių galima naudoti tik nurodyto dydžio nominalios įtampos diapazone ir elektros įrangose, kurių kintamoji /nuolatinė srovės yra iki AC 1.000 V/DC 1.200 V!

- Ilampos indikatorių galima naudoti tik elektros srovės grandinėse su perkrovos kategorija CAT III prie maks. 1000 V arba su perkrovos kategorija CAT IV prie maks. 600 Vesant srovės nuotekiiui j žemę.

- Nenaudoti prietaiso esant atviram bateriju skyreliui.

- [tampos indikatorius skirtas naudoti profesionaliems elektrikams, kad jie galėtu saugiai atlikti darbo procedūras.

- LED pakopų rodiklis Ⓞ skirtas įtampos diapazonui rodyti, jis netinka matavimo tikslams.

- Sukurti daugiau nei 30 sekundžių jtampos jtampos testeris (maksimaliai leistinas ijungimo laikas ED = 30 s)

- Itampos indikatoriaus negalima ardyti!

- Saugokite įtampos indikatoriaus korpusą nuo nešvarumu ir pažeidimų poveikio.

- Kad išvengti susižeidimų, pasinaudoje įtampos indikatoriumi, uždenkite matavimo jutiklius komplekte esančiu saugos dangteliu ①!

- Atsižvelkite i tai, kad įtampos rodytuvo pilnutinė varža (vidinė varža) veikia trukdžių įtampos indikatorių (talpinio arba induktyvaus pobūdžio)!

Priklausomai nuo vidinės įtampos rodytuvo varžos esant trukdžių įtampai galimi keli indikatoriaus rodmenys „Darbinė įtampa yra“ arba „Darbinės įtampos nėra“.

Mažos ominės varžos įtampos rodytuvas (pilnutinė varža

< 100 kΩ), trukdžių įlampa slopinama ir (arba) sumažinama: įtampos rodytuvas. kurio vidinė varža yra santykinai maža lyginant su referencine 100 kΩ reikšme, rodys ne visas trukdžių įtampas. kurų pradinė reikšmė bus didesne nei ELV (50 V AC/120 V DC). Kontaktuojant su tikrinamomis dalimis įtampos rodytuvas gali laikinai sumažinti trukdžių įtampa per iškrovą iki žemesnio nei ELV ligio; patraukus įtampos rodytuva vėl bus atstatytos pradinės trukdžių įtampos reikšmės.

Jeigu rodmuo „Itampa yra” nepasirodo, primygtinai rekomenduojame prieš pradedant darbus jrengti ižeminanti jtaisą.

Didelės ominės varžos įtampos rodytuvas (pilnutinė varza

100 kΩ): trukdžių įtampa noslopinama ir (arba) nomažinama: įtampos rodytuvas, kurio vidinė varža yra sałyginai didelė lyginant su referencine 100 kΩ reikšme, esant trukdžių įtampai vienareikšmiškai nerodys „Darbinės įtampos nėra“. Jeigu rodmuo „tampa yra“ pasirodys tik vienoje dalyje, kuri laikoma atskirta nuo įrenginio, primygtinai rekomenduojame naudojant papildomas priemones (pavyzdžių, tinkamą įtampos rodytuva, kuriuo galima atskirti darbinę įtampa nuo trukdžių įtampos, apžiūrėti vietą elektros tinkle ir L. t.) ir nustatyti, ar tikrinamoje dalyje tikrai yra būklė „Darbinės įtampos nėra“ bei isitikinti, kad įtampos rodytuvu parodyta įtampa yra trukdžių įlampa.

Itampos rodytuvai, galintys prijunge apkrova atskirti darbine jtampa nuo trukdžiu itampos:

buvo patikrinta įtampos rodytuvo su dviem vidinės varžos indikatoriais, kaip įtaiso, skirto trukdžių įtampai apdoroti, modelio / konstrukcija ir jis gali (techninių galimybių ribose) atskirti darbinę įtampa nuo trukdžių įtampos bei tiesiogiai arba netiesiogiai parodyti esamą įtampos tipą.

Elektros simboliai, esantys ant prietaiso:

Simbolis Reikšmė
	Svarbi dokumentus!Šis simbolis rodo, kad vadovas vadovo aprašytas, kad būtų išvengta bet kokių pavojų
	Prietaisas arba įrenginys yra skirtas dirbti su įtampa
	Spaudžiamasis myglukas
	Kintamoji srovė AC
	Nuolatinė srovė DC
	Nuolatinė ir kintamoji srovė DC/AC
	Žemė (jtampa iki žemės)
	Trifazės sistemos sekos indikatorius; nustatyti fazių seką galima tik osant 50 bzw. 60 Hz jtampai ir jžemintam trifaziam tinklui
	Šis simbolis nurodo baterijų įstatymo polių krypti

2. Prietaiso aprašymas

① Matavimo jutiklio saugos dangtelis

② Matavimo jutiklis L1/-

③ Matavimo jutiklis L2/+

4 LED malavimo laško apšvietimas

5 Laido trūkio delekloriaus jutiklis

8 Skystakristalis displejus

⑦ Spaudžiamasis mygtukas

B Rankenélé L1

9 Matavimo jutiklio rankenėlé L2

10 LED pakopu rodiklis

11 raudonai šviečianti LED § (išorinio laidininko (fazės indikatorius) nustatymas

12 žaliai šviečiančios LED ◀LR▶ trifazio elektros tinklo nu- statymas (kairė/ dešinė)

13 goltonai šviočianti LED Ω grandinės viontisumo patikrini-mas (šviočia) / laido trūkio detektorius(žybčioja)

14 Šviesos jutiklis, skirtas skystakristalio displejaus apšvietimui

15 ♦-simbolis, skirtas išorinio laidininko (fazės indikatorius) patikrinimui

16 Fazių sekos indikacijų simbolis (kairė/ dešinė) (prięš laikrodžio rodyklę/pagal laikrodžio rodyklę)

17 Itampos rodmenų displejus (V)/ varža (kΩ)

18 +/- poliu rodmuo

19 Voc/Vac jtampos rūšys (nuolatinė ir kintamoji srovė)

20 Dažnių rodmuo(Hz)

21 ••du kontrolés simbolis

22 Issikrovusios baterijos simbolis

23 kΩ varžos matavimo simbolis

1. Veikimo patikrinimas prieš naudojimąsi, siekiant patikrinti, ar jrangoje nėra įtampos (pav. A)

- Prieš naudodamiesi įtampos indikatoriumi ir po to patikrinkite, ar jis tinkamai veikial

- įtampos indikatorius privalo įsijungti sekančiu būdu: • Automatiškai, esant matavimo jutikliuose L1/- ② ir L2/+ ③ įtampai nuo 9 V.

- Paspaudus matavimo jutiklio rankenėlėje L2 ⑨ esantį spaudžiamąjį mygtuką ⑦.

- Trumpai sujungus abi matavimo jutiklių viršūnos L1/- ② ir L2/+ ③.

- Jeigu skystakristaliame displejuje 6 pasirodo simbolis □72, tai privaloma pakeisti bateriją nauja.

- Išsijungia automatiškai po 10 sekundžių.

- Savaiminės patikros funkcijos suaktyvinimas (savikontrolė): - Trumpai sujungti matavimo jutiklius L1/- ② ir L2/+ ③.

- Laikykite paspaudus apie 3 sekundes spaudžiamaji mygtuka ⑦, esanti matavimo jutiklio rankenėlėje L2 ⑨ f, kad jsijungtu savaiminės patikros funkcija.

- Pasigirsta zumerio signalas, visos skystakristalio displéjaus rodyklés segmentai, visos LED (bėgančios šviesos) bei užpakalinio fono ir malavimo vielų apšvietimai privalo rodyti funkcija.

- Patikrinkite jtampos indikatorių prie žinomų jtampos šaltinių. kaip pvz. 230 V elektros lizdo.

- Nenaudokite jtampos matuoklio, jeigu jtampa rodantis ekranélis, fazés rodymas ir vibracijos sistema veikia su trūkumais!

4. Patikrinimas, ar Irangoje néra Jtampos (pav. B/C)

Tikrindami jranga nustatykite, ar jrangoje nėra įtampos, pati- rkindami įtampos indikatoriaus parodymą, fazės indikatoriaus parodymą (fazės indikatorius voikia tik žomintamo kintamosios įtampos tinkle) ir vibracijos sistemą (vibracijos sistema aktyvuojama paspaudžiant abu mygtukus). [ranga neteka įtampa tik tada, jei tai parodo visos trys patikros grandinės (įtampos indikatorius, fazės indikatorius ir vibracijos sistema).

- Pridėkite abu matavimo jutiklius L1/+ ② ir L2/- ③ prie bandomųjų įrangos dalių.

- Jtampos indikatorius jsijungia pats, esant ≥ 9 V jtampai.

- Esančios elektros srovės įtampa rodoma LED pakopy displejuje ⑩ir skaitmeniniame rodmenų ekrane ⑥.

LED pakopų displejaus 10 400 V LED apima įtampos dia- pazoną nuo AC/DC 400 V iki AC 1000 V/DC 1200 V.

- Kintamosios srovės įlampa rodoma VAC simboliu 19 skystakristaliame displejuje 6. Papildomai jsižiebia ir esamos kintamosios srovės įtampos dažnio 20 rodiklis.

- Nuolatinės srovės įtampos rodomos Vuc simboliu 19 skystakristaliame displėjuje 6. Papildomai polių displėjuje 18 rodomas matavimo jutiklyje L2/+ 3 esantis poliškumas + arba

- Kad atskirti daug energijos turinčias jtampas nuo mažai energijos turinčiu jtampu (kaip pavyzdžiui del prisijungusių trikdancių tūrinių jtampu), roikia spustolėti abu mygtukus ir tampos indikatoriuje jsijungs vidaus apkrova. (žiūr.5 skirsnį)

Itampos patikrinimas< 6 V (Low-Volt) (pav. D)

Norint pamatuoti mažesnę nei 6 V jtampa, trumpai sujunkite matavimo jutiklius L1/- ② ir L2/+ ③ ir paspauskite 3-kart spaudžiamaji mygtuką ⑦ esantį matavimo jutiklio rankenėlėje L2

⑨ iki skystakristaliame displejuje ⑥ pasirodys simbolis „Lo U“.

- Low-Volt-diapazone gali būli maluojama įlampa nuo 1,0 V iki 11,9 V.

- Suaktyvinus Low-Volt-diapazono aktyvumo trukmė yra maždaug 10 sekundžių.

- Prijungus prie didesnės įtampos ≥ 12 V įvyksta automati-nis persijungimas į didesnės apimties diapazoną.

Nuoroda:

Low-Volt-diapazone dažnių rodmuo 20 išjungtas.

Perkrovos indikacija

Jeigu matavimo jutikliuose L1/- 2 ir L2/+ 3 jtampa yra aukš- teosné noi liistina nominalioji jtampa, skystakristaliamo displo- juje 6 pasirodys simbolis „OL“ ir visi pakopų rodiklių kontras- tingumo diiodai (LED) 10 užsižiebia. Perkrova įvyksta esant didesnėms nei: AC 1050 V, DC 1250 V įtampoms.

5. Apkrovos jungimas su vibracijos sistema (pav. B/C)

Ant abiejų rankenėlių L1 8 ir L29 yra spaudžiamieji mygtukai 7. Nuspaudus abu mygtukus, įsijungia sumažinta vidaus varža. Tuo vibracinis variklis prijungiamas prie įtampos (variklis su išcentriniu svarellių). Kai įtampa ya apie 200 V ir didesne, šis variklis pradeda suktis rotaciniu būdu. įtampai kylant, diđėja variklio apsųku skaičius ir vibravimas. Esant mažesnei vidinei prietaiso varžai (tūkrinimas su apkrova), matavimo trukmė priklauso nu matuojamos įtampos dydžio. Kad įtampos indikatorius per daug nejkaišų, kas yra neleistina, jame yra įmntuotas termoizoliacinės kontrolės įtaisas (atbulinis reguliavimas). Veikiant atbulinio reguliavimo įtaisui, vibracinio variklio greitis sumažėja ir padidėja vidinio pasipriešinimo varža.

Apkrovos prijungimą galima naudoti (abu mygtukai paspausti), kad ...

- slopinti reaktyvias jtampas (induktyvinę ir tūrinę [tampa]) - iškrauti kondonsatorius

- suaktyvinti 10/30 mA nuotékio srovės apsaugos įtaisą. Nuotékio srovės apsaugos įtaisas susiaktyvina tikrinant išorinį laidininką (fazės indikatorius) prieš PE (žemę). (pav. F)

6. Išorinių laidų patikrinimas (fazės indikatorius) (pav. E)

- Pilnutinai apimkite rankenėlėlių L1 ⑧ ir L2 ⑨ paviršių, siekiant užtikrinti tuo tūrinę jungtį su žeme (įžeminimą).

- Ijunkite įtampos indikatorių trumpai spūstelėdami spau-džiamajį mygtuką ⑦, esantį matavimo jutiklio rankenėlėje L2 ⑨ (jis jsijungia apie 10 sekundžių)! Esant jungtam prietaisui indikacijos rodmuo yra „0,0“.

- Pridėkite matavimo jutiklj L2i+ ③ prie tikrinamos jrangos dalies.

Būtinai atkreipkite dėmesį į lai. kad vienpolio išorinio lai-dininko (fazės indikatorius) tikrinimo metu negalima liesti matavimo jutiklio L1/-2 ir šis irgi neturi neturi prie ko nors liestis.

- Kai skystakristaliame displejuje 6 užsižiebia raudona LED 11 ir simbolis 15 tai reiškia, kad šios jrangos dalies išoriniame laidininke (fazė) yra kintamosios srovės jtampa.

Nuoroda

Galima atlikti vienpolio išorinio laidininko (fazės indikatorius) patikrinimą jžemintame elektros tinkle nuo 230 V, 50/60 Hz (palaispnis jžeminimas). Apsauginė apranga ir izoliuojancios aplinkos sąlygos gali brikdyti funkcijas.

Dèmesio!

Itampos nebuvima galima nustatyti tik naudojantis dvipoliu patikrinimo būdu.

7. Trifazio elektros tinklo patikrinimas (pav. G/H)

- Pilnutinai apimkite rankenėlėlių L1 8 ir L2 9 paviršių, siekiant užlikrinti tuo tūrinę jungtį su žeme (jžeminimą).

- Pridėkite matavimo jutiklius L1/- ② ir L2/+ ③ prie trifazio elektros tinklo dviejų išorinių laidininkų (fazių) ir patikrinkite. ar išorinių laidininkų įtampa siekia pavyzdžiui 400 V.

- Kai skystakristaliame displejuje 6 užsižiebia fazių sekos indikacijos 12 žalia LED „▶” ir fazių sekos indikacijos 16 simbolis 🔒 tai fazių seka yra pagal laikrodžio rodyklę (fazė L1 prieš fazę L2).

- Kai skystakristaliame displęjuje 6 użsiżiebia fazių sekos indikacijos 12 žalia LED „◀” ir fazių sekos indikacijos 16 simbolis 📋 tai fazių seka yra prieš laikrodžio rodyklę (fazė L2 prieš fazę L1).

- Atliekant fazių nustatymą, visuomet būtina atlikti ir prieš-pricšinį tikrinimą sukeitus victomis matavimo jutiklius L1/- 2 ir L2/+ 3, kad pasikoistų fazių seka.

Nuoroda:

Nustatyti fazių seką galima tik esant jžemintam trifaziam tinklui ir kai įtampa (fazė prieš fazę) yra 400 V - 900 V, 50/60 Hz arba didesnė. Apsauginė apranga ir izoliuojančios aplinkos sąlygos gali trikdyti funkcijas.

- Grandinės vientisumo tikrinimas atliekamas matuoja- mos dalies, kurioje nėra jtampos, taškuose ir, jei būtina, iškraunami kondensatoriai.

- Pridėkite abu malavimo jutiklius L1/- ② ir L2/+ ③ prie ma-tuojamos jrangos dalių.

- Esant elektros srovės pralaidumui (R < 100 kΩ) pasigirsta signalo garsas ir užsižiebia elektros srovės tęstinumą patvirtinanti geltona LED Ω ⑬.

- Jeigu matavimo vietoje esama įtampos, tai įtampos tikrini- mo prietaisas automatiškai persijungia i įtampos matavimo režimą ir jį yra parodoma.

9. Varžos matavimas (pav. J)

- Varžos matavimą atlikito matuojamos dalios, kurioje nõra jtampos, taškuose. Joi būtina, iškraunami kondensatoria

- Trumpai sujunkite matuojamų jutiklių L1/- 2 ir L2/+ 3 viršūnes ir paspauskite 1-kart matavimo jutiklio rankenėlės L2 9 spaudžiamajį mygtuką 7 iki skystakristaliame displejuje 6 pasirodys simbolis kΩ 13,Ohm". Rodmuo: „OL“ rodo, kad išmatuota vertė yra už diapazono ribų.

- Aklyvi varžos malavimo lrukmė yra maždaug 10 sekundžių

- Pridėkite matuojamų jutiklių L1/- ② ir L2/+ ③ viršūnes prie dalių, kuriose reikia pamatuoti varžas nuo 0,1 kΩ iki 300 kΩ.

Nuoroda: Reikalui esant suaktyvinus varžos matavimą galima atlikti nuliņ nustatymą. Tam tiksliu trumpai sujunkite matuojamų jutiklių L1/- 2 ir L2/+ 3 viršūnes ir laikykie maždaug 2 sekundes paspaudę matavimo jutiklio rankenėlės L2 9 spaudžiamaji mygtuka 7 iki skystakristaliame displejuje pasirodys „0,0“ kΩ.

10. Diodų patikrinimas (pav. K/L)

- Diodų patikrinimas atliekamas matuojamos dalies, kuriojo nėra įtampos, taškuose. Jei būtina, iškraunami kondensatoriai.

- Trumpai sujunkite matuojarnų jutiklių L1/- 2 ir L2/+ 3 viršūnes ir paspauskite 2-kart matavimo jutiklio rankenėlės L2 9 spaudžiamąj mygtuką 7 iki skystakristaliame displejuje 6 pairodys diodo simbolis ➤ ir žirašas „diod“. Indikacija: „OL“ Voc

- Diody kontrolé aktyvinama maždaug 10 sek.

- Pridėkite matavimo jutikli L1/- 2 prie katodo, matavimo jutiklj L2/+ 3 prie diodo anodo, kad nustyti tiesioginę [lampą nuo 0,3 V iki 2 V. Esant sugedusiam diodui (legiruotas diodas) rodoma jampos vertė bus maždaug 0,0 V. - Tikrinant grįžtamosios srovės diodą, skystakristalis displejus rodys „OL” simboli.

11. Laido trūkio detektorius (pav. M)

- Laido trūkio detektoriumi galima lokalizuoti be prisilietimo atvirų ir su įtampa esančių laidų trūkius.

- ljunkite jtampos indikatorių trumpai paspaudžiant mygtuką ⑦, esantį matavimo jutiklio rankenėléje L2 ⑨ (būna jsijungęs apie 10 sekundžių!). Esant jungtam prietaisui rodyklė rodo „0,0”.

- Apirnkite pilnutinai matavimo jutiklio rankenėlę L2 ⑨ ir voskite detektorių ⑤ palei laidą su įtampa (pvz. kabelinę ritę ar šviesinę girlianda), pradodant nuo elektros maitini-mo vietos (fazės) ir tęsiant iki laido galo.

- Kol laide nėra trūkių, žybčioja elektros srovės tęstinumą patvirtinanti geltona LED Ω 13.

- Laido trūkio vieta yra lokalizuota, kai tik užgęsta geltona LED Ω 13.

Nuoroda: Kabelis düžio jutiklis gali jžemintą maitinimo nuo 230 V, 50/60 Hz (fazės i žemę). Dėvima apsauginė izoliacinė apranga ir vietos sąlygoms. gali lurėli įlakos funkcija.

12. Matavimo tašku-/displėjaus apšvietimas (pav. N)

- Matavimo taško apšvietimą 4 galima jungti esant atvi-riems matavimo jutikliams. trumpai spūstelint (1 sek.) ma-tavimo jutiklio rankenėlėje L2 9 esanti mygtuką 7.

- Automatiskai issijungia po 10 sekundzių

- Skystakristalio displejaus 6 foninis apšvietimas yra suaktyvinamas automatiškai per šviesos jutikli 14.

13. Baterijų pakeitimas (pav. O)

- Noprijunkite prictaiso prie įtampos, kai bateriju skyrolis atidarytas!

- Užsidogus skystakristaliamo displõjujo 6 simboliui 22, privaloma pakeisti baterijas.

- Bateriju skyrelis yra matavimo jutiklio rankenėlės kitoje pusėje L2/+ 9.

- Atpalaiduokite baterijų skyrelio dangtelio varžtą ir pakeiskite išsikrovusias baterijas naujomis įstatomomis mikrobaterijomis (LR03/AAA).

- Istatydami naujas baterijas, laikykitės nurodytos polių krypties!

- Užděkite bateriju dangtelj ant matuojamo jutiklio rankenėlės L2 ⑨ ir priveržkite varžla.

14. Techniniai duomenys

- Nominalus dažnių diapazonas f: 0 iki 1.000 Hz*

* DIN EN 61243-3/IEC 61243-3. f: 16 % iki 500 Hz

- Itampos diapazonas: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V

Apkraunamumas 0,1 V (iki 198,9 V), 1 V (nuo 199 V) - [tampos diapazonas < 6 V (Low-Volt): 1,0 V iki AC/DC 11,9 V Apkraunamumas 0,1 V

Tikslumas: ± 3 % matavimo vertês + 5 Digit

- Pilnutinė varža (vidinė varža) matuojamoje schemoje/ apkrovos grandinėje: 188 kΩ/ 5 kΩ

- Šrovės sąnaudos matuojamoje schemoje: I_x < 7.2 mA (1.200 V)

- Srovės sąnaudos apkrovos grandinėje: I _s < 550 mA (1.000 V)

- Polių indikacija: LCD simbolis +/−

- Išorinio laidininko (fazės indikatorius): ≥ U 230 V, 50 Hz/60 Hz

- Ir trifazių sekos indikacija: ≥ U , 400 V, 50 Hz/60 Hz

- Grandinės vientisumo patikrinimas: nuo 0 iki apie 100 kΩ, LED + garsinis signalas, kontrolinė srove: maks. 10 μA

- Diodų kontrolė: 0.3 V - 2.0 V, bandomoji el. srove: maks. 10 μA - Dažnių diapazonas : 0 - 1.000 Hz,

Tikslumas: ± 3 % matavimo vertês + 2 Digit

- Varžos diapazonas: 0,1 kΩ - 300 kΩ, bandomoji el. srové: maks. 10 μA

Tikslumas: ± 10 % matavimo vertés + 5 Digit

- Laido trūkio detektorius: ≥ U 230 V

- Vibracinio variklio veikimo pradžia: ≥ U 200 V

- Perkrovos kategorija: CAT IV 600 V, ↓CAT III 1000 V

- Saugos klasé: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 – pirmas rodiklis: apsauga nuo pričjimo prie pavojingų dalių ir apsauga nuo svetimkūnių, nelaidus dulkėms

5 – antras rodiklis: apsauga nuo vandens ciurkslių. Tinka naudoti ir esant krituliams.

- maks.leistinas Veikos ciklo trukmė: 30 s (maks. 30 sekundžių), 240 išjungla

- Prietaiso jungimas matavimo jtampa: ≥ 9 V. spaudžiamo-jo mygtuko 7, esančio ant matavimo jutiklio rankenėlės L2/+ 9 paspaudimas arba matavimo jutiklių L1/- 2 ir L2/+ 3 trumpas sujungimas

- Baterija: 2 x Micro, LR03/AAA (1.5 V) - Svoris: apie 250 g

- jungimo kabelio ilgis: apie 1000 mm - Darbinė ir sandėliavimo temperatūra: nuo - 15 °C iki + 55 °C (klimato kategorija N)

- Santykinė oro drėgmė: nuo 20 % iki 96 % (klimato kategorija N)

- Atbulinės kontrolės veikimo trukmė (temnoizoliacinė apsauga):

Itampa/trukmė: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s Ekrano reagavimo laikas (tinkamas laikas): 1 s

15. Bendra priežiūra

Valykite korpusa iš išorės švaria ir sausa šluoste. Jeigu bateriju skyrelyje susirinko nešvarumai arba atsirado nuosėdu, nuvalykite juos sausa šluoste. Ilgiau sandėliuojant, pašalinkite baterijas iš prietaiso!

16. Aplinkosauga

Pasibaigus prietaiso tarnavimo laikui, išmeskite ji tam numatytų atliekų konteinerį arba priduokite į naudotų buitinės technikos prietaisų surinktuve.
