Instrukcja obsługi DUSPOL®digital

Przed użyciem próbnika napięcia DUSPOL ^5 digital należy: przeczytać instrukcję obsługi i koniecznie przestrzegać wska- zówek bezpieczeństwa!

Spis treści

1. Wskazówki bezpieczeństwa
2. Opis urządzenia

3. Sprawdzenie prawidłowości działania przed użyciem do kontroli braku napięcia w urządzeniu

4. Sprawdzenie braku napięcia w urządzeniu

5. Włączenie obciążenia silnikiem wibracyjnym

6. Sprawdzenie przewodu zewnętrznego (wskaźnik faz)

7. Sprawdzenie pola wirującego

8. Próba przepływu

9. Pomiar oporu

10. Kontrola diod

11. Wykrywacz przerwania kabla

12. Oświetlenie punktu pomiaru/wyświetlaczy

13. Wymiana baterii

14. Dane techniczne

15. Konserwacja ogólna

16. Ochrona środowiska naturalnego

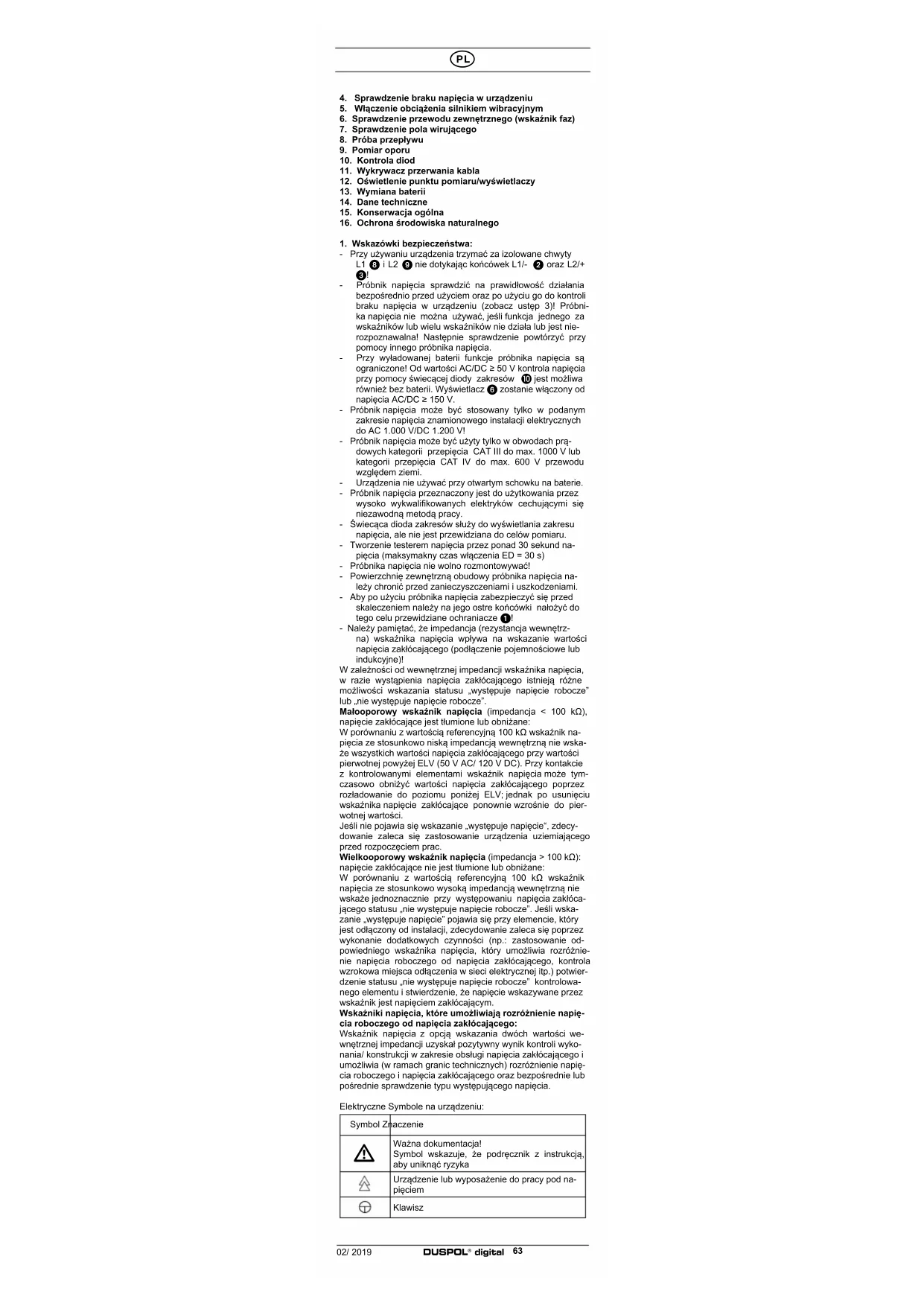

1. Wskazówki bezpieczeństwa:

- Przy używaniu urządzenia trzymać za izolowane chwyty L1 ⑧ i L2 ⑨ nie dotykając końcówek L1/- ② oraz L2/+

- Próbnik napięcia sprawdzić na prawidłowość działania bezpośrednio przed użyciem oraz po użyciu go do kontroli braku napięcia w urządzeniu (zobacz ustęp 3)! Próbnika napięcia nie można używać, jeśli funkcja jednego za wskaźników lub wielu wskaźników nie działa lub jest nie-rozpoznawalna! Następnie sprawdzenie powtórzyć przy pomocy innego próbriika napięcia.

- Przy wyładowanej baterii funkcje próbnika napięcia są ograniczone! Od wartości AC/DC ≥ 50 V kontrola napięcia przy pomocy świećcej diody zakresów 10 jest możliwa również bez baterii. Wyświetlacz 6 zostanie włączony od napięcia AC/DC ≥ 150 V.

- Próbnik napięcia może być stosowany tylko w podanym zakresie napięcia znamionowego instalacji elektrycznych do AC 1.000 V/DC 1.200 V!

- Próbnik napięcia może być użyty tylko w obwodach prądowych kategorii przepięcia CAT III do max. 1000 V lub kategorii przepięcia CAT IV do max. 600 V przewodu względem ziemi.

- Urządzenia nie używać przy otwartym schowku na baterie.

- Próbnik napięcia przeznaczony jest do użytkowania przez wysoko wykwalifikowanych elektryków cechującymi się niezawodną metodą pracy.

- Swiecaça dioda zakresów służy do wyświetlania zakresu napięcia, ale nie jest przewidziana do celów pomiaru.

- Tworzenie testerem napięcia przez ponad 30 sekund napięcia (maksymakny czas włączenia ED = 30 s)

- Próbnika napięcia nie wolno rozmontowywać!

- Powierzchnię zewnętrzną obudowy próbnika napięcia należy chronić przed zanieczyszczeniami i uszkodzeniami.

- Aby po użyciu próbnika napięcia zabezpieczyć się przed skaleczeniem należy na jego ostre końcówki nałożyć do tego celu przewidziane ochraniacze 1!

- Należy pamiętać. że impedancja (rezystancja wewnętrzna) wskaźnika napięcia wpływa na wskazanie wartości napięcia zakłócającego (podłączenie pojemnościowe lub indukcyjne)!

W zależności od wewnętrznej impedancji wskaźnika napięcia, w razie wystąpienia napięcia zakłócającego istnieją różne możliwości wskazania statusu „występuje napięcie robocze” lub „nie występuje napięcie robocze”.

Małoporowy wskaźnik napięcia (impedancja < 100 kΩ), napięcie zakłócające jest tłumione lub obniżane:

W porównaniu z wartością referencyjną 100 kΩ wskaźnik napięcia ze stosunkowo niską impedancją wewnętrzną nie wskaże wszystkich wartości napięcia zakłócającego przy wartości pierwotnej powyżej ELV (50 V AC/ 120 V DC). Przy kontakcie z kontrolowanymi elementami wskaźnik napięcia może tymczasowo obniżyć wartości napięcia zakłócającego poprzez rozładowanie do poziomu poniżej ELV; jednak po usunięciu wskaźnika napięcie zakłócające ponownie wzrośnie do pierwolnej wartości.

Jeśli nie pojawia się wskazanie „wysłępuje napięcie”, zdecydowanie zaleca się zastosowanie urządzenia uziemiającego przed rozpoczęciem prac.

Wielkooporowy wskaźnik napięcia (impedancja > 100 kΩ): napięcie zakłócające nie jest tłumione lub obniżane:

W porównaniu z wartością referencyjną 100 kΩ wskaznił napięcia ze stosunkowo wysoką impedancją wewnętrzną nie wskaże jednoznacznie przy występowaniu napięcia zakłóca-jącego statusu „nie występuje napięcie robocze”. Jeśli wskazanie „występuje napięcie” pojawia się przy elemencio, który jest odlączony od instalacji, zdocydowanie zaleca się poprzez wykonanie dodatkowych czynności (np.: zastosowanie odpowiedniego wskaznika napięcia, który umożliwia rozróżnie-nie napięcia roboczego od napięcia zakłócającego, kontrola wzrokowa miejsca odlączenia w sieci elektrycznej itp.) potwier-dzenie statusu „nie występuje napięcie robocze” kontrolowanego elementu i stwierdzenie, że napięcie wskazywane przez wskaznił jest napięciem zakłócającym.

Wskaźniki napięcia, które umożliwiają rozróżnienie napięcia roboczego od napięcia zakłócającego:

Wskaźnik napięcia z opcją wskażenia dwóch wartości wewnętrznej impedancji uzyskał pozytywny wynik kontroli wykonania! konstrukcji w zakresie obsługi napięcia zakłócającego i umożliwia (w ramach granic technicznych) rozróżnienie napięcia roboczego i napięcia zakłócającego oraz bezpośrednie lub pośrednie sprawdzenie typu występującego napięcia.

Elektryczne Symbole na urządzeniu:

Symbol Znaczenie
	Ważna dokumentacja!Symbol wskazuje, że podręcznik z instrukcją, aby uniknąć ryzyka
	Urządzenie lub wyposażenie do pracy pod napięciom
	Klawisz
~	AC napięcie przemienne
==	DC napięcie stałe
≈	DC/AC napięcie stałe/przemienne
⊥	Ziemia (napięcie do masy)
	Wskaźnik następstwa faz; kierunek następstwa faz może być pokazywany tylko przy 50 lub 60 Hz i uziamionej sieci
	Ten symbol pokazuje ustawienie baterii do włożenia zgodnie z biegunami

2. Opis urządzenia

1 Ochraniacze końcówek

② Końcówka próbnika L1/-

3 Końcówka próbnika L2/+

4 Dioda oświetlenia punktu pomiaru

5 Czujnik wykrywacza przerwania kabla

8 Wyświełaczu

7 Klawisz

8 Chwyl L1

9 Chwyt wskaźnika L2

10 Świecąca dioda zakresów

Dioda czerwona ♦ do kontroli przewodu zewnętrznego (wskaźnik faz)

⑫ Diody zielone ◀LR▶ wskaźnik następstwa faz (w lewo/ w prawo)

13 Dioda żółta Ω do próby przepływu (świecąca)/ przerwanie kabla (pulsująca)

14 Czujnik świetlny wyświetlacza

15 -Symbol kontroli przewodu zewnętrznego (wskaźnik faz)

16 Symbol wskaźnika następstwa faz (w lewo/w prawo)

Pole wyświetlania napięcia (V)/ oporu (kΩ)

18 +/- Wskazanie biegunowości

19 Voc/VAC Rodzaj napięcia (state / przemienne)

20 Wskazanie częstotliwości (Hz)

22 Symbol rozładowanej baterii

23 kΩ Symbol pomiaru oporu

3. Sprawdzenie prawidłowości działania przed użyciem do kontroli braku napięcia w urządzeniu (rysunek A)

- Bezpośrednio przed jak też po użyciu próbnika napięcia sprawdzić jego działanie!

- Próbnik napięcia musi się dać włączyć w następujących sytuacjach:

- automatycznie przy podaniu napięcia od 9 V na koń-

② i L2i+ ③

• poprzez nacisk na klawisz ⑦ chwytu wskaźnika L2

广力云

- poprzez krótkie zwarcie obu końcówek L1/- ② oraz

L2/+

- Jeśli w wyświetlaczu ⑥ pojawi się symbol □ to baterie należy wymienić.

- Wyłączenie nastąpi automatycznie po 10 sekundach.

- Aktywacja ustawionia samokontroli (autotost):

• Zewrzeć na krótko końcówki L1/- 2 oraz L2/+ 3.

- Klawisz ⑦ na chwycie z wyświetlaczem L2 ⑨ przy-

trzymać przez ok. 3 sek. aby w ten sposób uruchomić

autotest

- odezwie sie brzeczyk, wszystkie segmenty wyświetla-

cza wszystkie dindy (świecace) oraz oświetlenie tla i

punkty pomiaru musza pokazać ich funkcie

- Proszę sprawdzić próbnik napięcia na znanych źródłach

napięcia, np. na gniazdku wtyczkowym 230 V

- Próbnika napięcia nie należy używać, gdy wskaźnik na-

pięcia, wskaźnik faz oraz silnik wibracyjny nie funkcjonują

prawidłowol

4. Sprawdzenie braku napięcia w urządzeniu (rysunek B/C)

Sprawdzenie urządzenia na brak napięcia następuje poprzez kontrolę wskaźnika napięcia, wskaźnika faz (wskaźnik faz funkcjonuje tylko w uziemionej sieci prądu zmiennego) oraz silnika wibracyjnego (silnik wibracyjny należy uruchomić poprzez nacisk na obra przyciski). Brak napięcia w urządzeniu możemy stwiordzić tylko wotdy, gdy wszystkio trzy sprawdzne obwody sygnałizują brak napięcia (wskaźnik napięcia, wskaźnik faz oraz silnik wibracyjny).

trzyłożyć obydwie końcówki próbnika L1/+ ② oraz L2/-

③ do sprawdzanych części urządzenia.

- Próbnik napięcia włącza się samodzielnie po podłączeniu go do napięcia ≥ 9 V.

- Wysokość doprowadzonego napięcia będzie pokazywana na świećącej diodzie zakresów 10 oraz na cyfrowym polu wyświetlania 6. Dioda 400 V świećącej diody zakresów 10 obejmuje zakres napięcia od AC/DC 400 V - AC 1000 V/DC 1200 V.

- Napięcie przemienne będzie pokazywane symbolem VAC 19 w wyświetlaczu 6. Dodatkowo pokazana będzie częstotliwość 20 podłączonego napięcia.

- Napięcie stałe będzie pokazywane symbolem Vdc 19 w wyświetlaczu 6. Dodatkowo na wskaźniku biegunowości 18 będzie pokazywana blegunowość + albo – końcówki próbnika L2/+ 3.

- Celem rozrożnienia między bogatymi a ubogimi energetycznie napięciami (np. pojemnościowo sprzęone napięcia zakłócające) może poprzez nacisk obu klawiszy zostać dołączone wewnętrzne obciążenie w próbniku napięcia (zobacz ustęp 5).

Próba napięciowa < 6 V (Low-Volt) (rysunek D)

Aby dokonać pomiaru napięcia mniejszego niż 6 V należy końcówki próbnika L1/- ② i L2/+ ③ krótko zewrzeć i 3x nacisnąć na klawisz ⑦ chwytu wskaźnika L2 ⑨ aż do pojawienia się

symbolu „Lo U“ w wyświetlaczu 6

• W zakresie Low-Volt mogą być mierzone napięcia od von 1,0 V do 11,9 V.
• Po aktywowaniu zakresu Low-Volt jest on aktywny przez ok. 10 sek.
• Po podłączeniu napięcia ≥ 12 V nastąpi automatyczne przełączenie na wyższy zakres napięcia.

Wskazówka

W zakresie Low-Volt wskaźnik częstotliwości 20 jest wyłączony.

Wskazanie przeciażenia

Jeśli na końcówkach próbnika L1/- ② i L2/+ ③ powstanie napięcie wyższe od dopuszczalnego napięcia znamionowego, to na wyświetlaczu ⑥ pojawi się symbol „OL” a wszystkie diody wskaźnika zakresu ⑩ będą pulsować. Wskazanie przeciążenia występuje powyżej wartości: AC 1050 V, DC 1250 V

1. Włączenie obciążenia silnikiem wibracyjnym (rysunek B/C)

Oba chwyty L1 ⑧ oraz L2 ⑨ posiadają klawisze nascikowe ⑦. Poprzez nacisk na oba klawisze zostanie włączony niewielki opór wewnętrzny. Przy tym do silnika wibracyjnego (silnik niewyważony) zostanie podłączone napięcie. Przy napięciu ok. 200 V zostanie on wprawiony w ruch obrołowy. Ze zwiększeniem napięcia wzrosną jego obroty oraz wibracja. Czas kontroli przy niewielkim oporze wewnętrznym (kontrola pod obciążeniem) jest zależny od wielkości mierzonego napięcia. Aby nie doszoło do niedopuszczalnego przegrzania urządzenie zaopatrzone jest w ochronę termiczną (regulacja odwrotna). Przy regulacji odwrotnej spada ilość obrotów silnika wibracyjnego a wzrasta opór wewnętrzny.

Włączania obciążenia (oba klawisze są naciśnięte) można używać w następujących przypadkach ...

- do stłumienia napięcia biernogo (napięcia indukcyjnego oraz pojemnościowego)

- do rozładowania kondensatorów

- do wyzwolenia wyłącznika zabezpieczającego RCD 10/30 mA. Wyzwolenie wyłącznika zabezpieczającego RCD następuje poprzez sprawdzenie przewodu zewnętrznego (wskaźnik faz) względem PE (uziemienia). (rysunek F)

1. Sprawdzenie przewodu zewnętrznego (wskaźnik faz) (rysunek E)

- Prosze objać całą powierzchnią chwyty L1 ⑧ oraz L2 ⑨, aby uzyskać pojemnościowe sprzęenie względem ziemi.

- Proszę włączyć próbnik napięcia naciskając krótko na klawisz ⑦ chwylu wskaźnika L2 ⑨ (po tym urządzenie pozostaje na ok. 10 sekund włączone). Włączone urządzenie pokazuje „0,0”.

- Proszę przyłożyć końcówki próbnika L2/+ ③ do części sprawdzanego urządzenia.

Proszę koniecznie zwrócić uwagę na to, aby przy sprawdzaniu jednobiegunowego przewodu zewnętrznego (wskaźnik faz) końcówka L1/-2 nie była dotykana i pozo-stawała bezstykowo.

- Jeśli czerwona dioda ⑪ oraz symbol ⑮ pojawią się w wyświetlaczu ⑥ to znaczy, że do tej części przewodu zewnętrznego (fazy) doprowadzone jest napięcie przemienne.

Wskazówka

Sprawdzanie jednobiegunowego przewodu zewnętrznego (wskaźnik faz) w uziemionej sieci od 230 V, 50/60 Hz (faza względem ziemi) jest możliwe. Odzież ochronna oraz izolacyjne warunki lokalizacji mogą mieć wpływ na tą funkcję.

Uwagal

Brak napięcia można stwierdzić tylko przy pomocy dwubiegu nowej kontroli.

1. Sprawdzenie pola wirującego (rysunek G/H)

- Proszę objąć całą powierzchnią chwyty L1 8 oraz L2 9, aby uzyskać pojemnościowe sprzęenie względem ziemi.

- Proszę przyłożyć końcówki L1/- ② oraz L2/+ ③ do dwóch przewodów zewnętrznych (faz) sieci prądu trójfazowego i sprawdzić, czy przewód zewnętrzny znajduje się pod napięciem np. 400 V.

- Kierunek obrotu w prawo (faza L1 przed fazą L2) ma miejsce, gdy zielona dioda ▶" wskaźnika następstwa faz zaświeci się a symbol wskaźnika następstwa faz pojawi się w wyświetlaczu 6

- Kierunek obrotu w lewo (faza L2 przed fazą L1) ma miejsco, gdy zielona dioda „◀” wskaźnika następstwa faz zaświeci się a symbol wskaźnika następstwa faz pojawi się w wyświetlaczu 6

- Kontrola pola wirującego wymaga stale dalszej kontroli po zamianie końcówek L1/- ② z L2/+ ③, po której kierunek obrotów musi się zmienić.

Wskazówka:

Kontrola pola wirującego w uziemionej sieci prądu trójfazowego (faza względem fazy) jest możliwa od 400 V - 900 V, 50/60 Hz. Odzież ochronna oraz izolacyjne warunki lokalizacji mogą mieć wpływ na lą funkcję.

1. Próba przepływu (rysunek I)

- Próbę przepływu przeprowadzać na częściach instalacji nie będących pod napięciem, kondensatory w razie potrzeby rozładować.

- Proszę przyłożyć obie końcówki próbnika L1/- ② i L2/+ ③ do sprawdzanej części.

- Przy przepływie (R < 100 kΩ) usłyszymy sygnał a żółta dioda przepływu Ω 13 się zaświeci.

- Jeśli miejsce kontroli znajduje się pod napięciem, to próbnik napięcia automatycznie przechodzi do sprawdzania tegoż napięcia i pokazuje jogo wartość.

1. Pomiar oporu (rysunek J)

- Pomiar oporu przeprowadzać na częściach urządzenia nie będących pod napięciem, kondensatory w razie potrzeby rozładować.

- Proszę krótko zewrzeć końcówki próbnika L1/- ② i L2/+ ③ a następnie przycisnąć 1x klawisz ⑦ chwytu wskaźnika L2 ⑧ aż do momentu pojawienia się symbolu kΩ ⑳ oraz „Ohm” w wyświetlaczu ⑥. Wskazanie: „OL” przedstawia wartość mierzoną poza zakresem pomiaru.

- Pomiar oporu jest aktywny przez ok. 10 sek.

- Proszę położyć końcówki próbnika L1/- ② i L2/+ ③ na sprawdzaną część instalacji aby pomierzyć opór od 0,1 kΩ do 300 kΩ.

Wskazówka: W koniecznym przypadku można przy aktywowanym pomiarze oporu przeprowadzić zerowanie. W tym celu należy krótko zawrzeć końcówki próbnika L1/- ② i L2/+ ③ oraz przytrzymać przycisk ④ chwytu wskaźnika L2 ⑤ przez ok. 2 sek. aż do momentu, gdy w wyświetlaczu pajawi się „0,0” kΩ.

10. Kontrola diod (rysunek K/L)

- Kontrolę diod przeprowadzać na częściach urządzenia nie będących pod napięciem, kondensatory w razie potrzeby rozładować.

- Proszę krótko zewrzeć końcówki próbnika L1/- ② i L2/+ ③ a następnie przycisnąć 2x klawisz ⑦ chwytu wskaźnika L2 ⑨ aby pojawił się symbol diody → er.21 „diod” w wyświetlaczu ⑥. Wskazanie: „OL” VDC

- Kontrola diod jest aktywna przez ok. 10 sek.

- Proszę położyć końcówkę próbnika L1/- ② na elektrodę ujemną a końcówkę L2/+ ③ na elektrodę dodalnią aby sprawdzić napięcie przewodzenia w zakresie od 0,3 V do 2 V. Przy uszkodzonej diodzie (dioda przepalona) pokazywana będzie wartość napięcia ok. 0,0 V.

- Przy diodzie sprawdzanej w kierunku wstecznym wyświetlacz pokaże „OL”.

11. Wykrywacz przerwania kabla (rysunek M)

- Wykrywacz przerwania kabla lokalizuje bezdotykowo przerwy na swobodnie leżących oraz będących pod napięciem przewodach.

- Proszę włączyć próbnik napięcia poprzez krótki nacisk na klawisz ⑦ chwytu wskaźnika L2 ⑨ (zostaje włączony przez ok. 10 sekund!). Przy włączonym urządzeniu wyświetlacz pokazuje „0,0°.

- Proszę objąć całą powierzchnią chwyt wskaźnika L2 ⑨ i poprowadzić wykrywacz ⑤ ponad przewodem będącym pod napięciem (np. bęben kablowy albo łańcuch żarówek) od źródła zasilania (łazy) do drugiego końca.

- Dopóki przewód nie będzie przerwany żółta dioda Ω przy przesuwaniu będzie pulsować.

- Miejsce przerwanie kabla zostanie zlokalizowane gdy żółta dioda Ω 13 wygaśnie.

Wskazówka :

Czujka zbicia kabel może uziemione zasilanie 230 V, 50/60 Hz (faza do ziemi) są używane. Ubrania ochronne i stany w miejscu może wpływać na funkcję.

12. Ośwletlenie punktu pomlaru/wyśwletlacza (rysunek N)

- Oświetlenie punktu pomiaru ④ może być włączone przy rozwartych końcówkach miemika przez nacisk (1 sek.) klawisza ⑦ chwytu wskaźnika L2 ⑨.

- Wyłącza się automatycznie po 10 sekundach

- Oświctlenio tła wyświetlacza 6 jest automatycznie aktywowane przez czujnik świetlny 14.

13. Wymiana baterii (rysunek O)

- Przy otwartym schowku na baterie próbnika nie podłącać do napiecia!

- Wymiana baterii jest konieczna, jeśli w wyświetlaczu pojawi się symbol ☐ 22

- Schowek na baterie znajduje się na odwrotnej stronie chwylu wskaźnika L2/+ 9.

- Proszę odkręcić śrubę pokrywy schowka na baterie i zużyte baterie zastąpić dwoma nowymi typu Micro (LR03/AAA).

- Proszę zwrócić uwagę na prawidłowe położenie biegunów nowych bateriil

- Pokrywę baterii położyć na chwyt wskaźnika L2 ⑨ i dociągnąć śrubę.

14. Dane techniczne

- Zakros napięcia znamionowego: 1 V do AC 1.000 V TRUE RMS/DC 1.200 V

- Zakres częstotliwości znamionowej f: 0 do 1.000 Hz* * DIN EN 61243-3/IEC 61243-3, f: 16 % do 500 Hz

- Zakres napięcia: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V, rozkład 0,1 V (do 198,9 V), 1 V (od 199

- Zakres napięcia < 6 V (Low-Volt): 1,0 V do AC/DC 11,9 V, rozkład 0,1 V

Dokładność: ± 3 % wartości mierzonej + 5 Digit

- Impedancja (rezystancja wewnętrzna) obwodu pomiarowego/ obciążającego: 188 kΩ/ 5 kΩ

- Prąd pobierany obwodu pomiarowego: 1, < 7,2 mA (1.200 V)

- Prąd pobierany obwodu obciążającego: I_s < 550 mA (1.000 V)

- Wskaźnik biegunowości: symbol +/-

- Przewód zewnętrzny (wskaźnik faz): ≥ U n 230 V, 50 Hz/60 Hz

- Kontrola pola wirującego: ≥ U 400 V. 50 Hz/ 60 Hz Próba przepływu: 0 do ok. 100 kΩ, dioda + brzęczyk, prąd probierczy: max. 10 μA

- Kontrola diod: 0,3 V - 2,0 V, prąd probierczy: max. 10 μA

- Zakres częstotliwości: 0 - 1.000 Hz,

Dokładność: ± 3 % wartości mierzonej + 2 Digit

- Zakres oporu: 0,1 kΩ - 300 kΩ, prąd probierczy: max. 10 μA Dokładność: ± 10 % wartości mierzonej + 5 Digit

- Wykrywacz przerwania kabla: ≥ U „ 230 V

- Silnik wibracyjny, rozruch: ≥ U 200 V

- Kategoria przepięcia: CAT IV 600 V, ↓ CAT III 1000 V

- Rodzaj ochrony: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 - pierwszy wskaźnik: zabezpieczenie przed dostępem do niebezpiecznych części oraz ochrona przed stałymi ciałami obcymi, pyłoszczelne
5 - drugi wskaźnik: ochrona przed strumieniem wodnym. Również przy opadach.
- max. dopuszczalne Cykl pracy: 30 s (maks. 30 sekund), 240 s off
- Włączenie urządzenia poprzez napięcie mierzone: ≥ 9 V, nacisk na klawisz ⑦ chwytu wskaźnika L2/+ ⑨ albo krótkie zwarcie końcówek próbnika L1/- ② i L2/+ ③.
- Baterie: 2 x Micro, LR03/AAA (1,5 V)
- ciężar: ok. 250 g
- Długość kabla przyłączeniowego: ok. 1000 mm
- Zakres temperatury pracy oraz składowania: - 15 °C do + 55 °C (kategoria klimatu N)
- względna wilgotność powietrza: 20 % do 96 % (kategoria klimatu N)
- czasy regulacji odwrotnej (ochrona termiczna):
napięcie/czas : 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s Czas zadziałania wskaźnika (czas własny): 1 s

15. Konserwacja ogólna

Proszę zewnętrzną część obudowy czyścić czystą oraz suchą ściereczką.

Jeśli w obrębie baterii lub schowka na baterie zgromadziły się zanieczyszczenia albo osady, to należy je usunąć suchą ściereczka.

Przy dłuższym składowaniu baterie należy wyjąć z próbnika!

16. Ochrona środowiska naturalnego

Po osiągnięciu końca żywotności urządzenia należy je oddać w punkcie przeznaczonym do utylizacji zużytych narzędzi oraz urządzeń.
