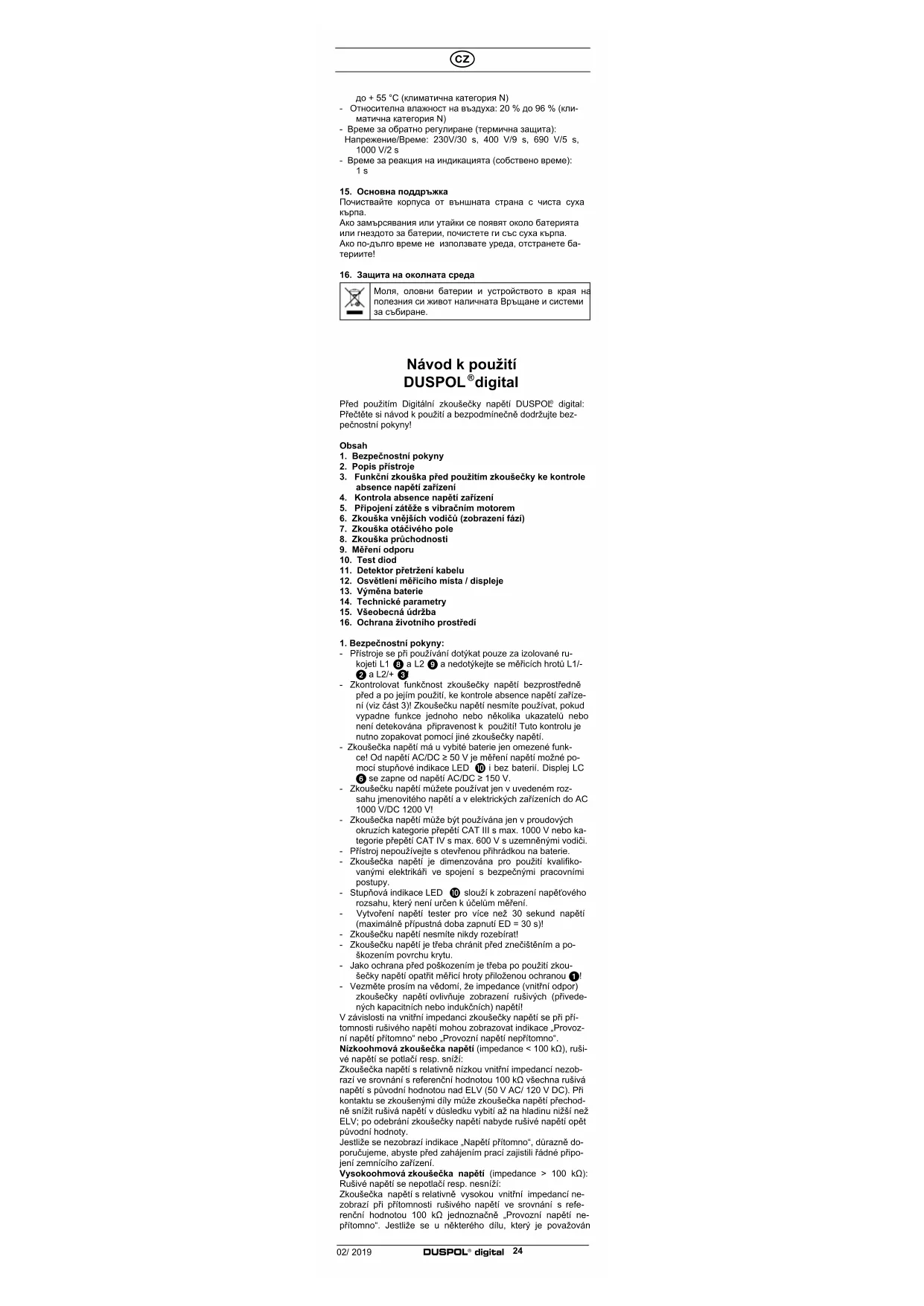

Před použitím Digitální zkoušečky napěti DUSPOľ digital: Přečtěte si návod k použití a bezpodmínečně dodržujte bezpečnostní pokyny!

Obsah

1. Bezpečnostní pokyny
2. Popis prístroje
3. Funkčni zkouška pred použitim zkoušečky ke kontrole absence napěti zařizení
4. Kontrola absence napēti zařizeni
5. Pripojeni zátěže s vibračnim motorem
6. Zkouška vnějších vodičů (zobrazení fází)
7. Zkouška otáčivého pole
8. Zkouška průchodnosti
9. Měření odporu
10. Test diod
11. Detektor přetržení kabelu
12. Osvětlení měřicího místa / displeje
13. Výměna baterie
14. Technické parametry
15. Všeobecná údržba

16. Ochrana životního prostředí

17. Bezpečnostní pokyny:

18. Přistroje se při použivání dotýkat pouze za izolované ru- kojeti L1 ⑧ a L2 ⑨ a nedotýkejte se měřicích hrotů L1/- ② a L2/+ ③

19. Zkontrolovat funkčnost zkoušečky napětí bezprostředně před a po jejím použití, ke kontrole absence napětí zařízeni (viz část 3)! Zkoušečku napětí nosmíte používat, pokud vypadne funkce jednoho nobo nákolika ukazatolů nobo není detekována připravenost k použití! Tuto kontrolu je nutno zopakovat pomocí jiné zkoušečky napětí.
20. Zkoušečka napětí má u vybité baterie jen omezené funkce! Od napětí AC/DC ≥ 50 V je měření napětí možné pomocí stupňové indikace LED 10 i bez baterií. Displej LC 6 se zapne od napětí AC/DC ≥ 150 V.
21. Zkoušečku napěti můžete používat jen v uvedeném roz- sahu jmenovitého napětí a v elektrických zařizeních do AC 1000 V/DC 1200 V!
22. Zkoušečka napěti může být používána jen v proudových okruzích kategorie přepětí CAT III s max. 1000 V nebo kategorie přepětí CAT IV s max. 600 V s uzemněnými vodiči.
23. Přístroj nepoužívejte s otevřenou přihrádkou na baterie.
24. Zkoušečka napětí je dimenzována pro použití kvalifikovanými elektrikáň ve spojení s bezpečnými pracovními postupy.
25. Stupňová indikace LED 10 slouži k zobrazení napěťového rozsahu, který neni určen k úcelům měřeni.
26. Vytvoření napěti tester pro vice než 30 sekund napěti (maximálné připustná doba zapnuti ED = 30 s)!
27. Zkoušočku napôti nesmite nikdy rozobirat!
28. Zkoušečku napěti je třeba chránit před znečištěním a poškozením povrchu krytu.
29. Jako ochrana před poškozením je třeba po použiti zkoušečky napětí opatřit měřicí hroty přiloženou ochranou 1!
30. Vezměte prosím na vědomí, že impedance (vnitřní odpor) zkoušečky napětí ovlivňuje zobrazení rušivých (přivedených kapacitních nebo indukčních) napětí!

V závislosti na vnitřní impedanci zkoušečky napětí se při přitomnosti rušivého napěti mohou zobrazovat indikace „Provozní napětí přitomno“ nebo „Provozní napětí nepřitomno“.

Nizkoohmová zkoušečka napětí (impedance < 100 kΩ), rušivé napětí se pollačí resp. sníží:

Zkoušečka napětí s relativně nízkou vnitřní impedancí nezobrazí ve srovnání s referenční hodnotou 100 kΩ všechna rušivá napětí s původní hodnotou nad ELV (50 V AC/ 120 V DC). Při kontaktu se zkoušenými díly může zkoušečka napětí přechodně snížit rušivá napětí v důsledku vybití až na hladinu nižší než ELV; po odebrání zkoušečky napětí nabyde rušivé napětí opět původní hodnoty.

Jestliže se nezobrazi indikace „Napěti přitomno“, důrazně doporučujeme, abyste před zahájením prací zajistili řádně připojení zemníciho zařízení.

Vysokoohmová zkoušečka napěti (impedance > 100 kΩ): Rušivé napěti se nepotlačí resp. nesníži:

Zkoušečka napěti s relativně vysokou vnitřní impedancí no- zobrazí při přítomnosti rušivého napětí ve srovnání s referenční hodnotou 100 kΩ jednoznačně „Provozní napětí nepřítomno“. Jestliže se u některého dílu, který je považován

za odpojený od zařízení, zobrazí indikace „Napětí přitomno“, důrazně doporučujeme, abysle dalšími opatřeními (například použitím vhodné zkoušečky napětí, která je schopna rozlišovat provozní napětí od rušivého, vizuální kontrolou místa odpojení v elektrické síti apod.) zkontrolovali stav „Provozní napětí nepřitomno“ zkoušeného dilu a zjistili tak, že napětí zobrazované zkoušečkou napětí je rušivým napětím.

Zkoušečky napěti, které jsou schopny přlpojením zátěže rozlišovat provozní napětí od rušivého:

Zkoušečka napěti s uvedenim dvou hodnot vnitřní impedance obstála ve zkoušce svého provedení/konstrukce při ošetření rušivých napěti a jo (uvnitř technických mezi) schopna rozlišovat provozní napěti od rušivého a zobrazit příslušný přitomný typ napětí přímo nebo nepřímo.

Symbol Význam
	Důležité dokumentace!Symbol znamená, že příručka je popsáno v příručce, aby se zabránilo vzníku rizik
	Přístroj nebo vybavení k práci pod napětím
	Tlačitko
	Střídavé napětí AC
	Stejnosměmé napětí DC
	Stejnosměmé a střídavé napětí DC/AC
	Země (napětí proti zemi)
	Ukazatol směru otáčivého pole; směr otáčivéhopole múže být zobrazen jen při 50 popř. 60 Hza v uzemněné sítí
	Tento symbol ukazuje vložení baterií se správnými pólý

2. Popis prístroje

① Ochrana zkušebních hrotů

2 Měřicí hrot L1/-

3 Měřicí hrot L2/+

4 Osvělení měřiciho mísla LED

5 Senzor delekloru přeitržení kabelu

8 Displeji LC

7 Tlačitko

B Rukojet' L1

9 Rukojeť s indikacemi L2

10 Stupňová indikace LED

Červené LED ♦ pro kontrolu vnějších vodičů (zobrazení fází)

12 Zelené LED ◀LR▶ ukazatele otáčivého pole (vlevo/vpravo) 13 Žluté LED Ω pro zkoušku průchodnosti (svítici)/detekt přotržení kabelu (blikajici)

14 Světelný senzor pro osvětlení displeje LC

15 -Symbol pro kontrolu vnějších vodičů (zobrazení fází)

1. Symbol ukazatele otáčivého pole (vlevo/vpravo)

17 Indikační pole napětí (V)/odpor (kΩ)

18 +/- ukazatele polarity

19 Druh napěti Voc/VAC (stejnosmörnól/strídavé napěti)

20 Indikace frekvence (Hz)

23 kΩ Symbol pro měření odporu

3. Funkční zkouška před použitím zkoušečky ke kontrole absence napětí zařízení (obrázek A)

- Bezprostředně před a po použití zkontrolujte funkci zkoušečky napětí!

- Zkoušečka napětí musí jlt zapnout následovně:

• Automaticky při přikládání napěti od 9 V na měřici

② a L2i+ ③.

• Stisknutim tlačítka 7 v indikační rukojeti L2 9.

• Zkratovánim obou zkušebnich hrotů L1/- 2 a L2/+

- Objevi-li se na displeji LC 6 symbol □ 22, musi byt baterie vyměněna.

- K vypnutí dojde automaticky po 10 sekundách.

- Aktivace vlastního zkušebního zařízení (vlastní test):

• Zkratujte zkušební hroty L1/- ② a L2/+ ③

- Ke spuštění vlastního zkušebního zařizení asi na 3

sekundy stiskněte tlačítko 7 v indikační rukojeti L2

- Zazní bzučák, musí být funkční všechny segmenty displeje LC, všechny LED (kontrolky běhu) rovněž i osvětlení pozadí a osvětlení měřicího místa.

- Zkoušečku napětí zkontrolujte v rámci známých napětových zdrojů, např. na zásuvce 230 V.

- Nepoužívejte zkoušečku napětí. pokud zobrazení napětí, lází a vibrační motor správně nefungují!

4. Kontrola absence napětí zařízení (obrázek B/C)

Při kontrole zařízeni kontrolujete absenci napětí zařízeni pomocí kontroly zobrazení napětí, zobrazení fází (zobrazení fází funguje pouze v uzemněné sítí se střídavým napětím) a vibrační motor (vibrační motor se aktivuje změcknutim obou tlačitek). Absence napětí zařízení je zaručena pouze v případé, že všechny ří zkušební obvody signalizují tuto absenci napětí (zobrazení napětí, fází a vibrační motor).

- Oba měřici hroty L1/+ ② a L2/- ③ přiložte k měřeným dilům zařízení.

- Zkoušečka napětí se po přiložení napětí ≥ 9 V samočinně zapne.

- Velikost přiloženého napěti se zobrazí na stupňové indikaci LED 10 a v digitalním indikačním 6 poli. LED 400 V

stupňové indikace LED 10 zahrnuje napěťové rozpěti AC/DC 400 V - AC 1000 V/DC 1200 V.

• Střídavá napětí jsou na displeji LC 6 zobrazena symbolem VAC 19. Navíc se zobrazí frekvence 20 přiloženého střídavého napětí.
• Stejnosměrná napětí jsou na displeji LC 6 zobrazena symbolem VDC 17. Navíc je ukazatelem polarity 18 indikována polarita + nebo - na měřicím hrotu L2/+ 3.
• Za účelem rozlišení vysoko a nizkoenergetických napěti (např. kapacitně navazující rušivá napěti) může být stisknutím obou tlačitek připojeno interní zatížení ve zkoušečce napěti (viz část 5.)

Měření napěti <6 V (nízké napěti) (obrázek D)

Aby mohla být změřena napětí menší než 6 V, zkratujte měřicí hroty L1/- 2 a L2/+ 3 a 3x stiskněte tlačitko 7 v indikační rukojeti L2 9, až se na displeji LC 6 objeví symbol „Lo U“. - V rozmezí nízkého napětí mohou být změřena napětí od 1,0 V do 11,9 V.

• Po aktivaci je asi na 10 sekund aktivní rozmezí nizkého napětí.
• Priložením napětí ≥ 12 V se automaticky přepne do největšiho napěťového rozpětí.

Upozornění:

V rozmezí nizkého napělí je deaklivována indikace frekvence ^20

Indikace přetížení

Pokud by bylo napětí na měřicích hrotech L1/- 2 a L2/+ 3 vyšší než přípustné jmenovité napětí, na displeji LC6 se objeví symbol „OL“ a začnou blikat všechny LED stupňové indikace 10. Indikace přetižení následuje od: AC 1050 V. DC 1250 V

5. Připojení zátěže s vibračním motorem (obrázek B/C)

Obě rukojeti L18 a L2 9 jsou opatřeny tlačitky7. Při použití obou tlačitek dojde k přepnutí na malý vnitřní odpor. Přitom jo vibračni motor (motor s novvyžažením) přiložan k napětí. Asi od 200 V se motor začne otáčet. Se stoupajícim napětím se zvyšuji i jeho otáčky a vibrate. Doba trvání měření s malým vnitřním odporem (kontrola zatížení) je závislá na velikosti měřeného napětí. Aby nedocházelo k nepřípustnému zahřivání přístroje, je instalována tepelná ochrana (zpětná regulace). Při této zpětné regulaci dochází k poklesu otáček vibračního motorku a zvyšení vnitřního odporu.

Zátěžové připojení (obě tlačítka jsou stisknutá) může být použilo, aby ...

- byla pollačena jalová napětí (induktivní a kapacitní napětí). - byly vybity kondenzátory,

- byl inicializován ochranný spínač poruchového proudu 10/30 mA. Ochranný spínač poruchového proudu se inicializuje zkouškou vnějších vodičů (zobrazení fází) vůči PE (zemi). (obrázek F)

6. Zkouška vnějších vodičů (zobrazení fází) (obrázek E)

• K zajištění kapacitního spojení vůči zemi uchopte rukojeti L1 Ⓑ a L2 Ⓓ po celé ploše.
• Zkoušečku napěti zapnete krátkým stisknutim tlačitka v indikační rukojeti L2 ⑨ (zůstane zapnutá asi 10 vteřin!). U zapnutého přístroje indikace ukáže „0,0“.
• Měřici hrot L2/+ ③ přiložte k měřené části zařizení. Bezpadmínečně dbejte, abyste se při jednopólovém zkoušení vnějších vodičů (zobrazení fází) nedotýkali měřicího hrotu L1/- ②, a aby hrot zústal bez kontaktu.
• Pokud se na displeji LC 6 rozsvití červená LED ♦ 11 a objevi se symbol ♦ 15, je k této části zařizení přiložen vnější vodič (fáze) střídavého napětí.

Upozornění:

Jednopólová zkouška vnějších vodičů (zobrazení fází) je možná v uzemněné síti od 230 V, 50/60 Hz (fáze vuči zemi). Ochranný oděv a izolační podmínky na stanovišti mohou negalivně ovlivnit funkci.

Pozorl

Beznapěťový stav je možné stanovit pouze dvoupólovým měřením.

7. Zkouška otáčivého pole (obrázek G/H)

• K zajištění kapacitního spojení vůči zemi uchopte obě ru- kojeti L1 8 a L2 9 po celé ploše.
• Měřici hroty L1/- 2 a L2/+ 3 přiložte ke dvěma vnějšim vodičům (fáze) trojfázové sitě a zkontrolujte, zda je přiloženo napěti vnějšího vodiče např. 400 V.
• Otáčoni doprava (fáze L1 před fázi L2) je stanovono, když se na ukazateli otáčivého pole 12 rozsvítí zelená LED „▶“ a symbol 14 na displeji LC 6 se objevi ukazatel otáčivého pole.
• Otáčení doleva (fáze L2 před fází L1) je stanoveno, když se na ukazateli otáčivého pole 12 rozsvítí zelená LED. a symbol 14 na displeji LC 6 se objeví ukazatel otáčivého pole.
• Zkouška otáčivého pole vyžaduje stálou kontrolu se zaměněnými měřicími hroty L1/- ② a L2/+ ③, u kterého se musí změnil sled otáčení.

Upozornění:

Zkouška otáčivého pole je možná od 400 V - 900 V. 50/60 Hz (fáze proti fázi) v uzemněné trojfázové siti. Ochranný oděv a izolační podmínky na stanovišti mohou negativně ovlivnit funkci.

8. Zkouška průchodnosti (obrázek I)

• Zkoušku prúchodnosti provádějte na částech zařizení bez napětí, popř. vybijte kondenzátory.
• Oba měřici hroty L1/- ② a L2/+ ③ přiložte k měřeným dílům zařizení.
• Pri prúchodu (R <100 kΩ) zazni signálni tón a rozsviti se žlutá LED Ω ⑬ pro prúchod.
• Je-li ke zkušebnímu místu přiloženo napětí, zkoušečka napětí se automaticky přepne na měření napětí a zobrazí jej.

9. Měření odporu (obrázek J)

- Měření odporu provádějte na částech zařízení bez napěti,

popř. vybijle kondenzálory.

- Zkratujte měřici hroty L1/- ② a L2/+ ③ a 1x sliskněte lačítko ⑦ v indikační rukojeti L2 ⑨, až se na displeji LC ⑥ objeví symbol kΩ ⑬. Ohm°. Zobrazení: „OL“ zobrazuje hodnotu měření mimo dané rozmezí.

- Měření odporu je aktivní asi na 10 sekund.

- Měřicl hroty L1/- 2 a L2/+ 3 přiložte k měřeným dílům zařízeni, abyste mohli změřit odpory od 0,1 kΩ do 300 kΩ.

Upozornění:

V případě potřeby může být u aktivního měření odporu provedeno nulové vyrovnání. K tomu účelu zkratujte měřici hroty L1/-2 a L2/+3 a asi 2 sekundy držte stisknutá tlačitko 7 v indikační rukojeti L2 9, až se na displeji LC objevi „0,0“ kΩ.

10. Test diod (obrazek K/L)

- Test diod provádějte na částech zařizení bez napěti, popř. vybijte kondenzátory.

- Zkratujte měřicí hroty L1/- 2 a L2/+ 3 a 2x stiskněte tlačitko 7 v indikační rukojeti L2 9, až se na displeji LC 6 objeví symbol diody → 1.2ipd". Zobrazení: „OL" Vdc

- Test diod je aktivní asi na 10 sekund.

- Měřicí hrot L1/- ② přiložte na katodu a měřicí hrot L2/+ ③ na anodu diody, byasle mohli změřit propustné napětí od 0,3 V do 2 V. U defektní (zkratované) diody se objeví hodnota napětí asi 0,0 V. - U diody kontrolované ve směru zablokování displej LC ukazuje „OL“.

11. Detektor přetržení kabelu (obrázek M)

- Detektor přetržení kabelu bezdotykově lokalizuje přetržení u ležicích otevřených vedení a vedení pod napětím.

- Zkoušečku napěti zapnete krátkým stisknutim tlačitka v indikační rukojeti L2 ⑨ (zůstane zapnutá asi 10 vteřin!). U zapnutého přístroje indikace ukáže „0,0“.

- Indikační rukojeť L2 ⑨ uchopte po celé ploše a detektor ⑤ vedte přes vedení pod napětim (např. kabelový buben nebo světelný řetöz), od místa napájení (fáze) směrem k druhému konci vedení.

- Neni-li vedení prerušené, začne blikat žlutá LED Ω 13 pro prúchod.

- Misto přetržení kabelu je lokalizováno, jakmile zhasne žlutá LED Ω ⑬.

Upozornění:

Kabel detektor rozbití může uzemněna napájení 230 V, 50/60 Hz (láze proti zemi) se používaji. Izolační ochranný oděv a mistní podmínky mohou mit vliv na funkci.

12. Osvětlení měřicího místa/displeje (obrázek N)

- Osvěltení měřicího misla 4 může být u olevřených měřicích hrotů zapojeno stisknutlm (1 s) dačítka 7 v indikační rukojeti L2 9.

- Automaticky vypne po 10 sekundách

- Osvětlení pozadi displeje LC 6 se automaticky aktivuje prostřednictvim světelného senzoru 14.

13. Výměna baterií (obrázek O)

- Přistroj nepouživejte s otevřenou přihrádkou na baterie!

- Výmčna baterie je potřebná, pokud se na displeji LC objovi 6 symbol 22

- Prihradka na baterie so nacházi na zadni straně indikační rukojeti L2/+ 9.

- Uvolněte šroub víka přihrádky na baterie a vybité baterie nahradte dvěma novými bateriemi typu Micro (LR03/AAA).

- Dbejte na správné vyrovnání nových baterií podle pólů!

- Viko přihrádky na baterie nasadte na indikační rukojeť L2 9 a utáhněte šroub.

14. Technické parametry

- Rozsah jmenovilého napětí: 1 V až AC 1.000 V TRUE RMS/DC 1.200 V

- Rozsah jmenovité frekvence pro: 0 až 1.000 Hz*

* DIN EN 61243-3/IEC 61243-3. f: 16 % až 500 Hz

- Napětové rozpětl: 6 V - AC 1.000 V TRUE RMS, DC 1.200 V

Rozlišení 0,1 V (do 198,9 V), 1 V (od 199 V)

- Napěťový rozsah < 6 V (nízké napětí): 1.0 V až AC/DC 11,9 V

Rozlišení 0.1 V

Přesnost: ± 3 % od hodnoty měřeni + 5 Digit

- Impedance (vnitřní odpor), měříci obvod/ zátěžový obvod: 188 kΩ/ 5 kΩ

- Přikon, měřicí obvod: I < 7,2 mA (1.200 V)

- Přikon, zátěžový obvod: I < 550 mA (1.000 V)

- Ukazatel polarity: Symbol LCD +/-

- Zkouška vnějších vodičů (zobrazení fází): ≥ U, 230 V, 50 Hz/60 Hz

- Zkouška otáčivého pole: ≥ U , 400 V, 50 Hz/ 60 Hz

- Zkouška průchodnosti: 0 až asi 100 kΩ, LED + bzucák, zkušební proud: max. 10 μA

- Test diod: 0,3 V - 2,0 V, zkušební proud: max. 10 μA

- Frekvenční rozsah: 0 - 1.000 Hz,

Přesnost: ± 3 % od hodnoty měřeni + 2 Digit

- Rozmezí odporu: 0.1 kΩ - 300 kΩ, zkušební proud: max. 10 μA Přesnost: ± 10 % od hodnoly měření + 5 Digil

- Detektor přetržení kabelu: ≥ U , 230 V

- Vibrační motorek, rozběh: ≥ U 200 V

- Kategorie přepětí: CAT IV 600 V, ↓ CAT III 1000 V

- Kryti: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 - první čislice: Ochrana proti vniknuti nebezpečných části a ochrana proti pevným cizim tělesům, prachotěsná

5 - druhá čislice: Ochrana proti střikajici vodě. Lze použit i za dešte.

- Zapnuti pristroje prostřednictvim měřicího napěti: ≥ 9 V, stisknutím tlačítka ⑦ indikační rukojeti L2/+ ⑨ nebo zkratováním zkušebních hrotů L1/- ② a L2/+ ③.

- Baterie: 2 x Micro, LR03/AAA (1,5 V)

- Hmolnost: asi 250 g

- Délka spojovaciho vedení: asi 1000 mm

- Rozsah teploty při provozu a skladování: - 15 °C až + 55 °C (klim. kategorie N)

- Relativní vlhkost vzduchu: 20 % až 96 % (klim. kategorie N)

- Doby zpětné regulace (tepełná ochrana):

Napětí/čas: 230 V/30 s, 400 V/9 s, 690 V/5 s. 1000 V/2 s - Doba reakce indikace (vlastní čas): 1 s

15. Všeobecná údržba

Kryt zevně utirejte čistou a vlhkou utěrkou.

Nacházi-li se v oblasti baterie nebo v prihrádce na baterie nečistoty nebo usazeniny, musite je vyčistit suchou utěrkou.

Při delšim skladování odstraňte baterie z přístroje!

16. Ochrana životniho prostředí

Přístroj na konci jeho životnosti zavezte k recyklaci na dostupná sběrná místa.
