| Tip produs | Compresor de aer fără ulei |
| Marcă | Senco |
| Model | AC33024 |
| Tensiune de alimentare | 230 V / 50 Hz |
| Curent nominal | 9,6 A |
| Putere nominală | 2,2 kW (2,0 kW în funcție de versiune) |
| Presiune maximă de lucru | 10,5 bar |
| Presiune de funcționare | 7 până la 10 bar (pornire/oprire automată) |
| Volum rezervor | 24 litri |
| Debit de aer (aspirat / livrat) | 330 l/min / 200 l/min |
| Viteză de rotație | 1400 rot/min |
| Nivel de presiune acustică | 79,6 dB(A) (ponderat A) |
| Greutate totală | 36 kg |
| Dimensiuni (L × P × H) | 477 × 793 × 477 mm (aproximativ) |
| Temperatură ambientală de funcționare | +5 °C până la +40 °C |
| Umiditate ambientală | 5 % până la 95 % |
| Dispozitive de siguranță | Supapă de siguranță (10,5 bar), presostat, protecție termică resetabilă, grilă de protecție a ventilatorului |
| Întreținere zilnică | Goliți condensul din rezervor după fiecare ciclu de lucru |
| Întreținere săptămânală | Curățați filtrele de aer, verificați presiunea roților (max 2,5 bar) |
| Piese de schimb | Utilizați exclusiv piese originale Senco |
| Utilizări autorizate | Unelte pneumatice (pistoale de umflare, spălare, sablare, etc.) |
Întrebări frecvente - AC33024 Senco
Întrebările utilizatorilor despre AC33024 Senco
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Compresor în format PDF gratuit! Găsiți manualul dvs. AC33024 - Senco și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. AC33024 mărcii Senco.
MANUAL DE UTILIZARE AC33024 Senco
- "Manualul de utilizare" a fost întocmit conform instrucțiunilor specificate în Directiva 2006/42/CE privind mașinile, pentru a garanta înțelegerea ușoară și corectă a subiectelor relevante pentru operatorii autorizați în vederea utilizării și supravegherii mențenanței echipamentului în cauză. În cazul în care operatorii întâmpină erori, vă rugăm să nu trimiteți interpretări/rectificări personale incorecte, ci solicitați imediat Producătorului să vă trimită explicațiile corecte și alte detalii.
"Manualul de utilizare" trebuie să fie accesibil în permanență pentru operatorii autorizați și trebuie păstrat întotdeauna într-un loc sigur, în imediata apropiere a echipamentului.
ACTUALUL MANUAL DE UTILIZARE ESTE PARTE INTEGRALĂ A ECHIPAMENTULUI ȘI TREBUIE PĂSTRAT PENTRU REFERINȚE VIITOARE ȘI PÂNĂ LA TUL DURATEI DE VIAȚĂ A ECHIPAMENTULUI. TREBUIE ÎNTOTDEAUNA ACCESIBIL OPERATORILOR AUTORI TREBUIE PĂSTRAT ÎNTR-UN LOC SIGUR ȘI ÎN MITATEA ECHIPAMENTULUI.
PRODUCĂTORUL DECLINĂ ORICE RESPONSABILITATE PENTRU VĂTĂMĂRILE PERSOANELOR, ANIMALELOR ȘI OBJECTELOR CARE SUNT CAUZATE DE NELUAREA LA CUNOȘTINTĂ A REGULAMENTELOR ȘI AVERTISMENTELOR DESCRISE ÎN PREZENTUL MANUAL DE UTILIZARE.
ÎN CAZUL ÎN CARE MANUALUL DE UTILIZARE ESTE DETERIORAT SAU PIERDUT, SOLICITAȚI O COPIE DE LA PRODUCĂTOR SAU DE LA UN DISTRIBUITOR AUTORIZAT SPECIFICÂND MODELUL ȘI CODUL ECHIPAMENTULUI.
PREZENTUL MANUAL DE UTILIZARE RESPECTĂ DISPOZIȚIILE TEHNICE DIN TIMPUL ACHIZIȚIONĂRII ECHIPAMENTULUI ȘI NU POT FI CONSIDERATE INCORECTE ÎN CAZUL ÎN CARE SE IVESC ACTUALIZĂRI TEHNICE PRIVIND ECHIPAMENTUL.
PREZENTUL MANUAL DE UTILIZARE TREBUIE TRANSMIS İN CAZUL İN CARE ECHIPAMENTUL ESTE PREDAT UNUI ALT UTILIZATOR.
2. DESTINATARI
- Acest "Manual de utilizare" se adresează exclusiv operatorilor autorizați să efectueze operațiuni în conformitate cu abilitățile tehnice specifice necesare pentru tipul operației efectuate.
- Simbolurile descrise mai jos apar la începutul fiecărui paragraf pentru a indica identitatea operatorilor vizați de subiectul descris.
OPERATORII AUTORIZAȚI TREBUIE SĂ EFECTUEZE DOAR OPERAȚIUNI PENTRU CARE SUNT CALIFICAȚI. ÎNAINTE DE ORICE OPERAȚIUNE, OPERATORII AUTORIZAȚI TREBUIE SĂ POSEDE CAPACITĂȚI
PSIHO-FIZICE ADECVATE PENTRU A GARANTA ÎNTOTDEAUNA SIGURANȚA.
OPERATOR DESEMNAT: Un operator cu vârsta de peste 18 ani (utilizator privat sau un angajat) care în conformitate cu legislația actuală în vigoare, din țara de utilizare, privind sănătatea și siguranța la locul de muncă, este capabil să pornească, să utilizeze și să
oprească echipamentul respectând în totalitate instrucțiunile furnizate de prezentul manual, utilizând în același timp echipamentele destinate protecției individuale.
PERSONAL PENTRU ÎNTRETINEREA MECANICĂ/
PNEUMATICĂ: Un tehnician calificat, capabil să efectueze intervenții totale asupra pieselor mecanice/pneumatice pentru a supraveghea întreținerea și/sau reparațiile chiar și cu dispozitive de protecție dezactiva conformitate cu instrucțiunile prezentate în acest man orice alt document specific furnizat de Producător, în t poartă echipamente individuale de protecție.
ÎNTRETINERE ELECTRICĂ: Un tehnician calificat,
capabil să efectueze intervenții totale asupra dispozitivelor electrice pentru a supraveghea întreținerea și/sau reparațiile chiar și cu dispozitivele de protectie dezactivate, în conformitate cu instrucțiunile prezentate în acest manual sau în orice alt document specific furnizat de Producător, în timp ce poartă echipamente individuale de protectie.
MANAGER DE SIGURANTĂ: Un tehnician calificat desemnat de angajator (în cazul în care echipamentul este utilizat în cadrul unei companii), care posedă abilitățile profesionale și tehnice necesare, astfel cum sunt specificate de legislațiile în vigoare privind sănătatea și siguranța lucrătorilor la locul de muncă.
TEHNICIANUL PRODUCĂTORULUI: Un tehnician calificat pus la dispoziție de către Producător și/sau Distribuitor autorizat pentru a oferi asistență tehnica necesară, intervenții de mentenanță standard și exceptionale și/sau operațiuni care nu sunt incluse în prezentul manual și care necesită cunoștințe de specialitate ale echipamentului, în timp ce poartă echipamente individuale de protecție.

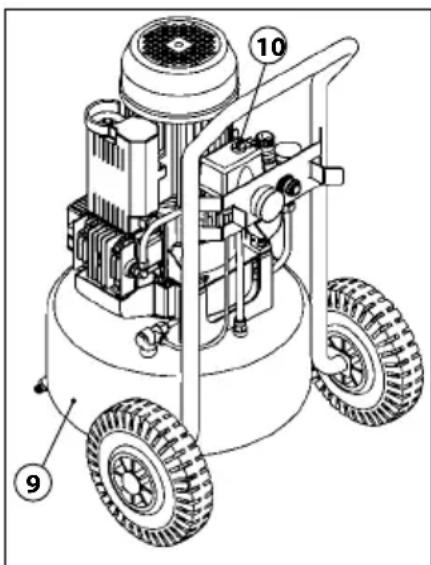

3. "APARAT OPRIT"
Înainte de a efectua orice fel de întreținere și/sau operațiuni de reglare ale echipamentului, trebuie să:
1) Opriti sursa de alimentare asigurându-vă că întrerupătorul "ON-OFF" (10) este în poziția "OFF" (0)
2) Deconectați cablul de alimentare de la priza situată în apropierea echipamentului.
3) Depresurizați rezervorul (9) (fără presiune).
Domeniu industrial, industrie manuală și civilă.
LOCUL DE OPERARE
Locații interioare cu iluminare, ventilație suficientă, cu valori de temperatură și umiditate a aerului, conform detaliilor prevăzute la punctul 30, în conformitate cu legislația în vigoare care reglementează sănătatea și siguranța la locul de muncă, în țara de utilizare a echipamentului. Echipamentul trebuie plasat pe o suprafață care să asigure că echipamentul este stabil în ceea ce privește greutatea și dimensiunile sale generale (vezi Punctul 30).
AVERTIZARE!
ECHIPAMENTUL A NU SE LÃSA LA ÎNDEMÂNA COPIILOR.
DESTINATIE
Aer comprimat (fără ulei) pentru scule pneumatice în conformitate cu legislațiile în vigoare (de ex. pompare, suflare, spălare, furniruire și curățire prin jet de nisip, etc.)
OPERATORI CU UTILIZARE AUTORIZATĂ
Un operator autorizat cu abilități tehnice și profesionale descri- se la Punctul 2.
5. UTILIZARE INCORECTĂ
Echipamentul a fost proiectat și fabricat exclusiv pentru destinația descrisă la Punctul 4; pentru a garanta în permanență siguranța operatorilor autorizați și eficiența aparatului, orice altă utilizare este complet interzisă.
ESTE COMPLET INTERZISĂ UTILIZAREA ECHIPAMENTULUI ÎN MEDII PRESUPUSE LA EXPLOZII ȘI/SAU UNDE SUNT PREZENTE SUBSTANTE INFLAMABILE
(DE EX. CEREALE DE LEMN, FĂINĂ, ZAHĂR ȘI GRANULE).
ESTE ABSOLUT INTERZISĂ UTILIZAREA ECHIPAMENTULUI ÎN ZONELE UNDE SUNT PARTICULE SOLIDE SAU ABRAZIVE.
PERICOL DE ARSURI LA CONTACTUL ACCIDENTAL CU SISTEMUL DE POMPĂ CILINDRICĂ DUBLĂ ȘI CU MOTORUL ELECTRIC. AVERTISMENT - RISC REZIDUAL (VEZI PUNCTUL 16).
ECHIPAMENTUL TREBUIE UTILIZAT ÎN CONFORMITATE CU LEGISLATIA ÎN VIGOARE DIN TARA DE UTILIZARE PRIVIND EMISIUNILE (DE ZGOMOT).
ÎN TIMPUL UTILIZĂRII, ASIGURAȚI-VĂ CĂ PERSOANELE NEAUTORIZATE NU VIN ÎN PROXIMITATEA ECHIPAMENTU-LUI.
ECHIPAMENTUL A NU SE LĂSA LA ÎNDEMÂNA COPIILOR.
ESTE INTERZISĂ UTILIZAREA INCORECTĂ A ECHIPAMENTU- LUI SAU UTILIZAREA CARE DIFERĂ DE CELE SPECIFICATE LA PUNCTUL 4.
RO
ESTE INTERZISĂ UTILIZAREA CONDUCTELOR DE AER (EXTENSII), A CONEXIUNILOR ȘI SCULELOR SAU A CELOR CARE NU SUNT CONFORME CU LEGISLATIILE ÎN VIGOARE.
ESTE INTERZISĂ RIDICAREA ECHIPAMENTULUI CU MACARA ŞI/SAU DISPOZITIVE DE RIDICAT.
ESTE INTERZISĂ ÎNDREPTAREA JETULUI DE AER COMPRIMAT ÎNSPRE PERSOANE ȘI/SAU ANIMALE.
ESTE INTERZISĂ UTILIZAREA ECHIPAMENTULUI PENTRU A MIŞCA ȘI/SAU RIDICA PERSOANE, ANIMALE SAU OBIECTE. ESTE INTERZISĂ URCAREA ECHIPAMENTULUI.
ESTE INTERZISĂ REMORCAREA ECHIPAMENTULUI UTILIZÂND ORICE METODĂ ȘI/SAU VEHICUL.
ESTE INTERZISÄ MUTAREA MANUALÄ A ECHIPAMENTULUI İN SUS ŞI/SAU İN JOS, UNDE SE REGÄSEŞTE PANTÄ PERICULOASÄ.

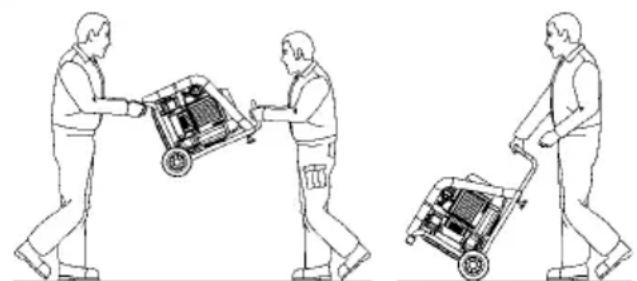

6. TRANSPORTUL SI MUTAREA ECHIPAMENTULUI
Echipamentul poate fi transportat de doi operatori autorizați, apucându-l de picior (A) și de mâner (B) sau se poate muta de către un operator autorizat folosind mânerele (C) și roțile (D) care fac parte din echipament.
TRANSPORTUL ECHIPAMENTULUI TREBUIE
EFECTUAT DE DOI OPERATORI AUTORIZAȚI ÎN
CONFORMITATE CU REGULAMENTELE CARE PREVĂD
"TRANSPORTUL MANUAL AL ÎNCĂRCĂTURILOR" PENTRU EVITAREA CONDIȚIILOR ERGONOMICE NEFAVORABILE CARE POT CONDUCE LA RISCUL DE INJURII.
Echipamentul este împachetat de Producător într-o cutie de carton cu două mânere care conține un compresor și un manual de utilizare și întreținere.
8. DESPACHETARE
Odată ce pachetul a fost așezat pe podea, pe o suprafață plană care asigură stabilitatea, continuați cu despachetarea; scoateți echipamentul din ambalaj conform instrucțiunilor prevăzute la punctul 6.
VĂ RUGĂM SĂ ELIMINATI AMBALAJUL, ÎMPĂRTIND DEŞEURILE ÎN FUNCTIE DE FIECARE CATEGORIE ȘI ÎN CONFORMITATE CU LEGISLATIA ÎN VIGOARE DIN E UTILIZARE.
9. LOCATIE
Echipamentul trebuie plasat într-un loc de muncă care să îndeplinească caracteristicile descrise la punctul 4; trebuie plasat pe o suprafață plană care să asigure stabilitate în ceea ce privește dimensiunile și greutatea totală (vezi punctul 30).
PENTRU A ASIGURA UN MEDIU DE LUCRU SIGUR
PENTRU OPERATORII AUTORIZAȚI, VĂ RECOMAN-
DĂM PLASAREA ECHIPAMENTULUI LA O DISTANȚĂ
MINIMĂ DE 1 M FAȚĂ DE ALTE OBIECTE/ENTITĂȚI.
10. DEPOZITARE
- În cazul în care echipamentul nu se utilizează pe o perioadă îndelungată de timp, acesta trebuie depozitat într-un loc sigur, cu valori adecvate de temperatură și umiditate a aerului, unde este protejat de praf.
- Înainte de a depozita echipamentul, vă recomandăm scurgerea condensului din rezervorul de aer.
11. CONEXIUNE ELECTRICĂ
Echipamentul poate fi conectat la rețeaua electrică prin conectarea cablului de alimentare la o priză specială.
REȚEAUA DE ALIMENTARE LA CARE ESTE CONECTAT ECHIPAMENTUL TREBUIE SĂ FIE CONFORMĂ CU LEGISLATIA ÎN VIGOARE DIN ȚARA DE UTILIZARE, CU DATELE TEHNICE PREVÄZUTE LA PUNCTUL 2 ŞI TREBUIE SÄ FIE ECHIPAT CU UN SISTEM CORESPUNZÄTOR DE İMPÄMÂNTARE.
TOATE MATERIALELE UTILIZATE PENTRU CONEXIUNEA ELECTRICĂ TREBUIE SĂ FIE ADECVATE PENTRU UTILIZAREA PREVĂZUTĂ, DACĂ FAC SUBIECTUL DIRECTIVEI 2006/95/CE PENTRU JOASĂ TENSIUNE SĂ FIE ETICHETATE CU "CE" ȘI SĂ FIE CONFORME CU CERINȚELE SPECIFICATE ÎN LEGISLATIA ÎN VIGOARE DIN TARA DE UTILIZARE.
DESCONSIDERAREA AVERTISMENTELOR ŞI DESCRIERILOR DE MAI SUS POATE SĂ CONDUCĂ LA DAUNE IREPARABILE ALE SISTEMULUI ELECTRIC AL ECHIPAMENTULUI ŞI LA EXPIRAREA GARANTIEI.
PRODUCĂTORUL DECLINĂ ORICE RESPONSABILITATE PENTRU DEFECTII SAU ANOMALII ÎN FUNCTIONAREA ECHIPAMENTULUI CAUZATE DE SUPRATENSIUNE TRANZITORIE MAI MULT DE TOLERANȚELE DE ALIMENTARE (TENSIUNE ±10%, FRECVENTĂ ±2%)
UNDE ESTE NECESAR, CONECTAȚI ECHIPAMENTUL EXCLUSIV LA GENERATORUL DE ALIMENTARE ELECTRICĂ, CU PUTERE MAI MARE DECĂT PUTEREA ELECTRICĂ INSTALATĂ (VEZI PUNCTUL 30), PENTRU A AJUTA PORNIREA ECHIPAMENTU-LUI.

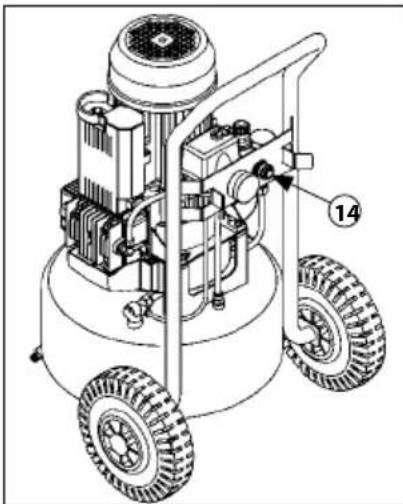

12. CONDUCTĂ DE AER (EXTENSIE) ȘI CONEXIUNEA SCULELOR
1) Conectați scula la conducta de aer (extensie)
2) Conectați conducta de aer (extensie) la robinetul de aer al echipamentului (rif. 14).
PRODUCĂTORUL DECLINĂ ORICE RESPONSABILI- TATE PENTRU VĂTĂMĂRI ALE PERSOANELOR, ANIMALELOR SAU OBIECTELOR CE DECURG DIN ENTA AVERTISMENTELOR DESCRISE MAI SUS.
TREBUIE UTILIZATE CONDUCTE DE AER (EXTENSII), CONEX-IUNI ŞI SCULE CARE SUNT CONFORME CU MANUALUL DE UTILIZARE AL PRODUCĂTORULUI.
ESTE STRICT INTERZISĂ UTILIZAREA CONDUCTELOR DE AER (EXTENSII) NEPOTRIVITE ȘI A SCULELOR ȘI/SAU A ACCESORIILOR CARE NU SUNT CONFORME CU LEGISLATIA ÎN VIGOARE.

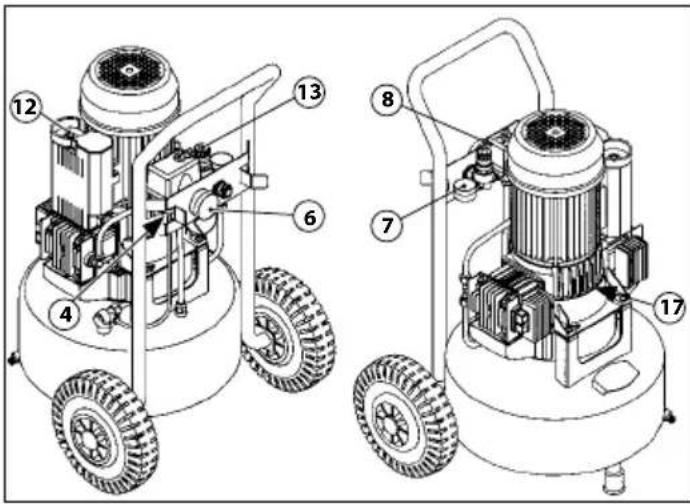

1) SUPAPĂ DE SIGURANȚĂ (4): o supapă certificată (setată la 10.5 bar), instalată la sistemul pneumatic, sub presostat. Fixează supra-presiunea în cazul în care, din cauza unor anomalii, presostatul nu funcționează. Supapa de siguranță asigură că operatorul poate opri echipamentul și poate solicita intervenția persoanelor de întreținere.
2) PRESOSTAT (8): un dispozitiv electro-pneumatic (setat la minimum 7 bari și maximum 10 bari) instalat la sistemul pneumatic. Acesta are funcția de a controla pornirea automată a echipamentului atunci când presiunea scade la 7 bari și oprirea automată când presiunea atinge 10 bari.
3) PLASĂ DE PROTECTIE A VENTILATORULUI DE RĂCIRE (17): protectie fixă din material plastic, montată la baza sistemului de pompare cu doi cilindri, fixată cu șuruburi. Acesta are funcția de protectie împotriva contactului accidental când ventilatorul de răcire este în funcțiune.
4) RESTABILIRE TERMICĂ (12): protectie termică instalată la sistemul electric, care oprește motorul electric în cazul suprasarcinii și/sau în cazul unui scurtcircuit. Resetarea poate fi efectuată acționând butonul corespunzător (A).
5) MANOMETRU (6): un dispozitiv de măsurare instalat pe rezervorul echipamentului. Afisează presiunea aerului comprimat din interiorul rezervorului.
6) MANOMETRU PRESIUNE DE IEŞIRE (7): un dispozitiv de măsurare instalat pe sistemul pneumatic al echipamentului, deasupra robinetului de aer. Afisează presiunea de ieşire, care poate fi reglată folosind regulatorul de presiune (0÷10 bar) (13).
TOATE DISPOZITIVELE DE SIGURANTĂ INSTALATE PE ECHIPAMENT TREBUIE VERIFICATE REGULAT PENTRU ASIGURAREA FUNCTIONĂRII CORECTE.
ORICE DISPOZITIV DE SIGURANTĂ CARE NU FUNCȚIONEAZĂ CORECT SAU CARE ESTE DETERIORAT, TREBUIE ÎNLOCUIT IMEDIAT.
ESTE STRICT INTERZISĂ MANIPULAREA, ELIMINAREA ȘI/ SAU ÎNDEPĂRTAREA ORICĂRUI DISPOZITIV DE SIGURANȚĂ INSTALAT PE ECHIPAMENT.
ESTE STRICT INTERZISĂ ÎNLOCUIREA VREUNUI DISPOZITIV DE SIGURANTĂ SAU COMPONENTELE ACESTORA CU PIESE DE SCHIMB NEORIGINALE.
Simbolurile de siguranță iau forma unor etichete lipite, care sunt aplicate pe exteriorul echipamentului.
Definitiile simbolurilor:
① Avertizare - energie electrică.
② Avertizare - pornire automată.
③ Avertizare - temperatură ridicată.
④ Instructiunile trebuie citite.
⑤ Alimentarea trebuie deconectată.
⑥ Protejați-vă urechile.
⑦ Nivel de putere acustică garantată.
ETICHETA DE SIGURANTĂ TREBUIE PĂSTRATĂ CURATĂ.
SIMBOLURILE DE SIGURANTĂ DETERIORATE TREBUIE SCHIMBATE; CERETI ÎNLOCUIREA LOR DE CÂTRE PRODUCÂTOR SAU DISTRIBUITOR AUTORIZAT.
ESTE STRICT INTERZISĂ ELIMINAREA ȘI/SAU DETERIORAREA SIMBOLURILOR DE SIGURANTĂ APLICATE PE ECHIPAMENT.
15. ECHIPAMENT INDIVIDUAL DE PROTECTIE (PPE)
RO
TREBUIE PURTAT ECHIPAMENT INDIVIDUAL DE PROTECTIE FABRICAT DE PRODUCATOR.
OPRATORII AUTORIZAȚI TREBUIE SĂ POARTE ECHIPAMENTE INDIVIDUALE DE PROTECTIE FABRICATE DE PRODUCĂTORII SCULELOR UTILIZATE ÎN FUNCTIE DE LUCRĂRILE EFECTUATE.
NU ESTE RECOMANDAT CA OPERATORII AUTORIZAȚI SĂ POARTE ÎMBRĂCĂMINTE ȘI/SAU ACCESORII CARE POT FI PRINSE ÎN ECHIPAMENT.
| SIMBOL PPEOBLIGATORIU | TIPUL OPERAȚIUNII | |
 | Protecțiamăinilor (mănuși rezistente la temperaturi înalte) | În cazul în care trebuie efectuate intervenții de întreținere în timp ce motorul electric și sistemul de pompă cu două cilindri încă sunt fierbinti. |
 | Protecțiaurechilor (căști) | În toate fazele operaționale. |
 | Protecția picio-arelor (pantofi cu bombeu metallic) | În timpul transportării echipamentului. |
16. RISCURI REZIDUALE
Deși producătorul a adoptat toate soluțiile tehnice de construcție pentru a face echipamentul cât mai sigur posibil, operatorii autorizați trebuie să fie conștienți că se pot ivi riscuri reziduale.
| RISC REZIDUAL Pericol de arsuri la contactul accidental cu sistemul de pompă cilindrică dublă și cu motorul electric. | |
| GRAVITATEA DAUNELOR | Daune medii (în mod normal reversi- bile). |
| RĂSPUNDERE | Răspunderea poate fi asociată în cazul în care operatorul autorizat decide să efectueze în mod voluntar o acțiune incorrectă sau interzisă. |
| PROBABILITATE Minor și accidental. | |
| FAZA ÎN CARE RISCUL ESTE PREZENT | Operatiune. |
| DISPOZIȚII ADECVATE | Simboluri de siguranță (Vezi punctul 14). Angajamentul de a purta echipament individual de protecție (PPE) (vezi punc- tul 15) și/sau așteptați ca echipamentul să se răcească. |

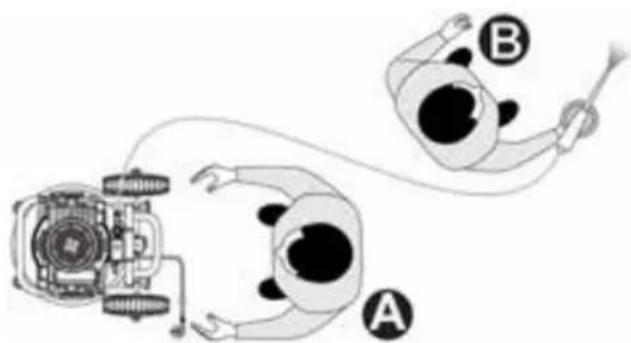

17. DOMENII ASUMATE DE OPERATORI AUTORIZATI
ZONA A: în spatele echipamentului, lângă dispozitivele de comandă, pentru a comanda pornirea și oprirea compresorului, pentru a efectua conectarea/deconectarea sculelor, pentru a citi manometrul și pentru a regla presiunea, pentru a curăța și înlocui filtrul de aer și pentru a deschide/închide pompa de condens.
ZONA B: atunci când efectuați o operațiune specifică în funcție de tipul sculei utilizate (de ex. furniruire, etc.)
Dispozitivele de comandă sunt:
① Cablul de alimentare electrică
② Presostat
③ Întrerupător "ON-OFF"
④ Regulator de presiune la ieşire
5 Robinet de aer
⑥ Manometrul rezervorului
⑦ Manometru de evacuare a rezervorului
- Asigurați-vă că nicio persoană neautorizată nu se află în proximitatea echipamentului.
- Asigurați-vă că dispozitivele de siguranță nu sunt deteriorate și că sunt instalate corect și funcționează corespunzător (vezi punctul 13).
- Asigurați-vă că echipamentul este poziționat corect (vezi punctul 9).
- Asigurați-vă că întrerupătorul "ON-OFF" este în poziția "OFF" (0) (vezi punctul 18).

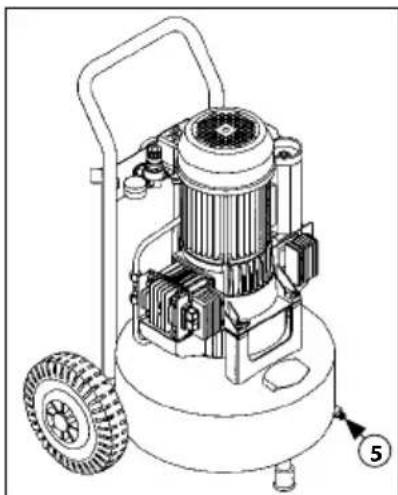

- Asigurați-vă că pompa de condens este închisă (5).
- Purtati obligatoriu echipamentul individual de protecție (PPE) (vezi punctul 15).
- Asigurați-vă că ați citit și ați înțeles în întregime acest "Manual de utilizare".
20. PORNIREA ECHIPAMENTULUI
PERICOL DE ARSURI LA CONTACTUL ACCIDENTAL CU SISTEMUL DE POMPĂ CILINDRICĂ DUBLĂ ȘI CU MOTORUL ELECTRIC. AVERTISMENT - RISC
REZIDUAL (VEZI PUNCTUL 16).
PRODUCATORUL DECLINĂ ORICE RESPONSABILITATE PENTRU VĂTĂMĂRILE PERSOANELOR, ANIMALELOR ȘI OBIECTELOR CARE SUNT CAUZATE DE NELUAREA LA CUNOȘTINTĂ A REGULAMENTELOR ȘI AVERTISMENTELOR DESCRISE ÎN PREZENTUL MANUAL DE UTILIZARE.
PRODUCĂTORUL DECLINĂ ORICE RESPONSABILITATE PENTRU REZULTATELE URMĂTOARELOR UTILIZĂRI DEOARECE SUNT DEPEDENTE DE SCULELE UTILIZATE ȘI DE ABILITĂȚILE PROFESIONALE ALE OPERATORILOR AUTORIZAȚI.
OPERATORII AUTORIZAȚI POT ACTIVA ECHIPAMENTUL DOAR DUPĂ CE AU EFECTUAT VERIFICĂRILE OBLIGATORII DESCRISE LA PUNCTUL 19.
ÎNAINTE DE UTILIZAREA ECHIPAMENTULUI ÎN SPEȚĂ OPERATORII AUTORIZAȚI TREBUIE SĂ CITEASCĂ ȘI SĂ ÎNȚELEAGĂ PE DEPLIN PREZENTUL MANUAL DE UTILIZARE.
ÎN TIMPUL OPERĂRII VĂ RUGĂM SĂ VĂ ASIGURAȚI CĂ PERSOANE NEAUTORIZATE NU VIN ÎN PROXIMITATEA ECHIPAMENTULUI.
OPRATORII AUTORIZAȚI NU TREBUIE SĂ LASE ECHIPAMENTUL NESUPRAVEGHEAT ÎN TIMPUL FUNCTIONĂRII SAU ÎN TIMPUL INTERVENTIILOR DE MENTENANTĂ.
1) Conectați echipamentul la sursa de alimentare (1).
2) Porniți echipamentul prin acționarea întrerupătorului "ON-OFF" (3) asigurându-vă că este în poziția "ON" (I) (echipamentul este funcțional până ce atinge o presiune de funcționare de maximum 10 bari după care se oprește automat.
3) Reglați presiunea de ieșire acționând regulatorul corespunzător (4) potrivit sculei utilizate și în funcție de specificul operațiunii efectuate. Controlați presiunea afișată de manomentrul relevant (6).
NU STRÂNGETI COMPLET MANOMETRUL DE IEŞIRE A PRESIUNII (4) DEOARECE RISCAȚI DISTRUGEREA MEMBRANEI.
4) Conectați scula la conducta de aer (extensie)
5) Conectați conducta de aer (extensie) la robinetul de aer al echipamentului.
TREBUIE UTILIZATE CONDUCTE DE AER (EXTENSII), CONEXIUNI ŞI SCULE CARE SUNT CONFORME CU MANUALUL DE UTILIZARE AL PRODUCĂTORULUI.
ESTE STRICT INTERZISĂ UTILIZAREA FURTUNILOR DE AER (EXTENSII), SCULELOR ȘI FITINGURILOR CARE NU SUNT CONFORME CU SPECIFICAȚIILE PREZENTE.
6) Efectuați operațiunile necesare (echipamentul va reporni automat odată ce presiunea de funcționare scade sub 7 bari).
7) Odată ce ați terminat operațiunea începută, opriți echipamentul așa cum este descris la Punctul 21.
21. OPRIREA ECHIPAMENTULUI
Odată ce ați terminat operațiunea începută, opriți echipamentul în felul următor:

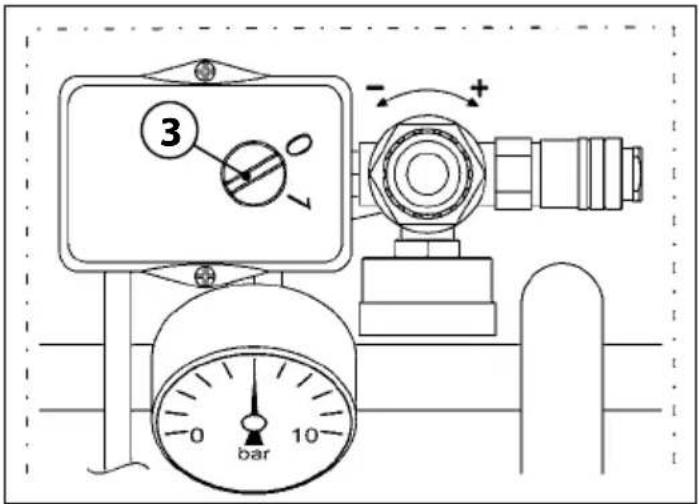

1) Opriți echipamentul folosind întrerupătorul "ON-OFF! (3), asigurându-vă că se află în poziția "OFF" (0).
2) Deconectați echipamentul de la sursa de alimentare (1).
3) Deconectați scula de la conducta de aer (extensie).
4) Deconectați conducta de aer (extensie) de la robinetul de aer al echipamentului.

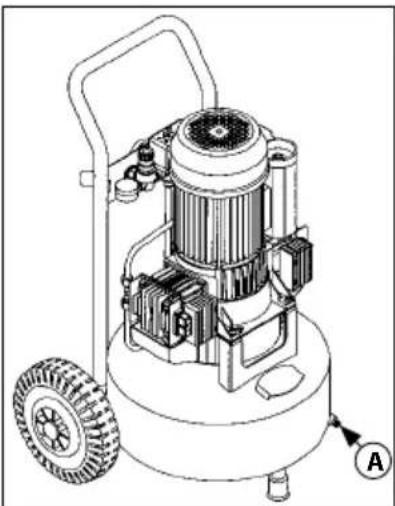

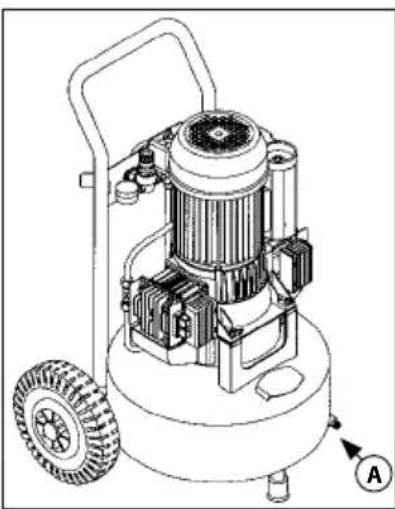

5) Scurgeți condensul doar după ce ați finalizat ciclul de lucru (A).
În cazul în care se constată suprasarcină și/sau scurtcircuit al sistemului electric al echipamentului, intervine restabilirea termică, dezactivând motorul electric. Pentru a proceda la intervenția de resetare, procedați după cum urmează:
1) Mutati întrerupătorul "ON-OFF"(3) în poziția "OFF"(0).

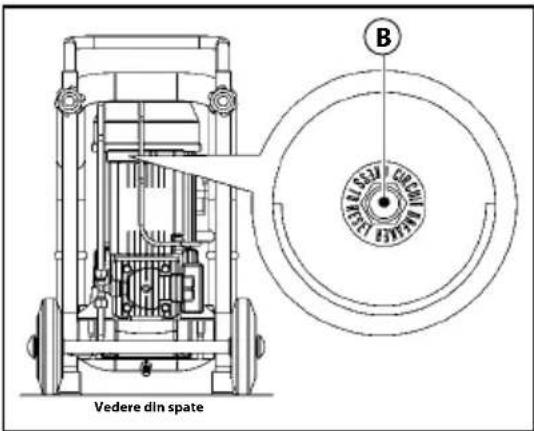

2) Apăsați butonul de restabilire termică (B).
3) Așteptați câteva secunde înainte de a reporni echipamentul.
DACĂ, DUPĂ RESTABILIREA TERMICĂ APARATUL NU REPORNEȘTE, UN OPERATOR CALIFICAT TREBUIE SĂ SOLICITE INTERVENTIA PERSONALULUI DE MENTE-Ă ȘI/SAU A DISTRIBUITORULUI AUTORIZAT.
23. OPRIRE DE URGENTĂ
Oprirea de urgență a echipamentului poate fi efectuată prin mutarea întrerupătorului "ON-OFF" (3) în poziția "OFF"(0).
Pentru a evita orice pericol posibil, opratorul autorizat trebuie să efectueze următoarele operațiuni.
1) MUTATI DE INDATĂ INTRERUPĂTORUL "ON-OFF" IN POZITIA "OFF"(0) (3).
2) ANUNTATI IMEDIAT "MANAGERUL DE SIGURANTĂ" (ÎN CAZUL ÎN CARE ECHIPAMENTUL ESTE UTILIZAT ÎN CADRUL UNEI ÎNTREPRINDERI) DESPRE SITUATIA DE URGENTĂ.
24. RE-PORNIRE DUPĂ OPRIREA DE URGENTĂ
După ce ați rezolvat problemele care au contribuit la oprirea de urgență și ați verificat dacă au fost cauzate daune și/sau defecti-uni ale aparatului, cu acordul managerului de siguranță (în cazul în care echipamentul este folosit în cadrul unei întreprinderi) porniți aparatul așa cum este descris la Punctul 20.
25. MENTENANTĂ STANDARD
Toate activitățile desfășurate pentru a asigura utilizarea și funcționarea echipamentului, prin diferite tipuri de intervenție (reglare, verificarea supapelor, curățarea filtrelor de aer, etc.) efectuate de persoana de întreținere autorizată în conformitate cu intervalele de timp prestabilite.
OPERATORII AUTORIZAȚI TREBUIE SĂ EFECTUEZE DOAR OPERAȚIUNI PENTRU CARE SUNT CALIFICAȚI (VEZI PUNCTUL 2) ȘI CU ACORDUL MANAGERULUI DE ANTĂ (ÎN CAZUL ÎN CARE ECHIPAMENTUL ESTE VAT ÎN CADRUL UNEI ÎNTREPRINDERI).
ESTE STRICT INTERZISĂ OPERATORILOR AUTORIZAȚI DE A LĂSA ECHIPAMENTUL NESUPRAVEGHEAT ÎN TIMPUL OPERAȚIUNILOR ȘI A INTERVENTIILOR DE MENTENANȚĂ.
| TABEL MENTENANTĂ STANDARD | ||
| FRECVENTĂ ZONA DE INTERVENTIE | TIPUL INTERVENTIEI | |
| O DATĂ PE ZI | Dispositive de siguranță. | Asigurați-vă că sunt intacte, instalate corect și funcționale. |
| Cablu și priză electrică. | Verificarea vizuală a stării de uzură. | |
| Rezervor. La finalizarea fiecărui ciclu de lucru, lăsați echipamentul pe sol și scurgeți condensul deschizând robinetul de scurgere (A). | ||
| SĂPTĂMÂNAL | Roți. Verificarea | presiunii roților.După asta umflați roțile cu aer comprimat până la maximum 2.5 bari. |
| 2 filtre de aer. | Deșurubați şuruburile (1).Îndepărtați capacul (2).Scoateți filtrul (3) și curățați-l utilizând aer comprimat.Puneți înapoi capacul.NOTĂ: UNDE ESTE NECESAR, ÎNLOCUITI PIESE. | |
Toate activitățile desfășurate pentru a asigura utilizarea și funcționarea echipamentului, prin diferite tipuri de intervenție (reglare, verificarea supapelor, curățarea filtrelor de aer, etc.) efectuate de personalul Producătorului în conformitate cu intervalele de timp prestabilite și în funcție de defecțiuni sau uzură și daune.
ÎN CAZ DE MENTENANTĂ EXCEPTIONALĂ, TREBUIE SOLICITATĂ ASISTENȚĂ TEHNICĂ DIN PARTEA PRODUCĂTORULUI SAU A DISTRIBUITORULUI
AUTORIZAT.
27. SFÂRŞITUL DURATEI DE VIATĂ
La eliminarea echipamentului trebuie avută în vedere legislația în vigoare.
Eliminați separat diferitele materiale componente (plastic, cupru, fier, etc.)
28. ÎNLOCUIREA PIESELOR
ÎN CAZ DE MENTENANTĂ EXCEPTIONALĂ, TREBUIE SOLICITATĂ ASISTENȚĂ TEHNICĂ DIN PARTEA PRODUCĂTORULUI SAU A DISTRIBUITORULUI
AUTORIZAT.
ESTE STRICT INTERZISĂ UTILIZAREA PIESELOR NE-ORIGINALE.
29. PROBLEME - CAUZE - SOLUTII
Următorul tabel conține diverse situații care pot apărea la utilizarea echipamentului.
OPERATORII AUTORIZAȚI TREBUIE SĂ EFECTUEZE DOAR OPERAȚIUNI PENTRU CARE SUNT CALIFICATI (VEZI PUNCTUL 2) ȘI CU ACORDUL MANAGERULUI DE
SIGURANȚĂ (ÎN CAZUL ÎN CARE ECHIPAMENTUL ESTE UTILIZAT ÎN CADRUL UNEI ÎNTREPRINDERI).
| PROBLEME CAUZE SOLUTII | ||
| Echipa-mentul nu pornește sau se oprește și nu re-pornește. | Lipsă alimentare electrică. | Verificați dacă inter-upătorul "ON-OFF" (3) este în poziția "ON" (I).Verificați dacă priza electrică este funcțion-ală și dacă cablul este conectat corect.Verificați dacă toate extensiile și priza funcționează corect.Verificați dacă intrerupătorul electric central este funcțional și dacă este în poziția "ON". |
| Intervenția resetării termice se da-torează unei suprasarcini și/sau unui scurtcircuit. | Efectuați operațiunile descrise la Punctul 22. | |
| PROBLEME CAUZE SOLUȚII | ||
| Echipamentul re-pornește de nenumărate ori chiar și fără sculă conectată. | Scurgeri ale conductei de aer, a sculei sau a sistemu-lui pneumatic. | • Verificați dacă sistemul pneumatic nu este deteriorat.• Verificați dacă conductele de aer și sculele sunt intacte, la fel și conexiunile. |
| Scula nu emite aer. | Rezervorul nu se află sub presiune. | • Porniți echipamentul și așteptați ca rezervorul să se umple, verificând manometrul corespun-zător. |

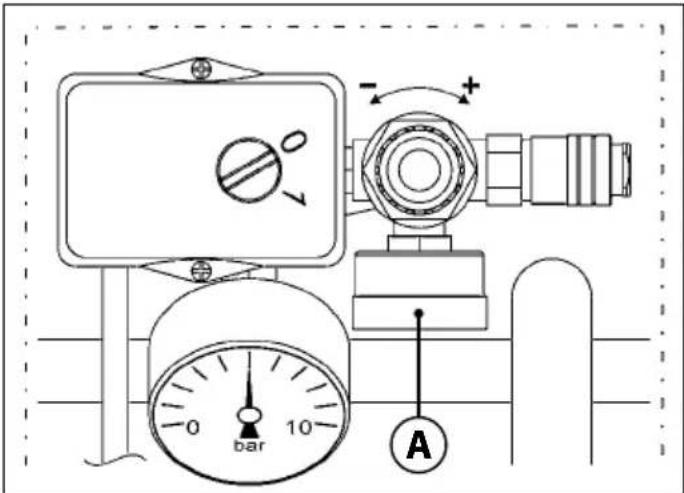

| Reglare incorrectă a presiunii de ieșire. | • Verificați dacă valoarea afișată pe manometrul de ieșire (A) este mai mare decât 0 (zero) bar. | |
| Scula este deteriorată. | • Verificați dacă scula este intactă și eficientă. | |
| Presiunea cade în rezervorul de aer. | Scurgeri ale conductei de aer, a sculei sau a sistemu-lui pneumatic. | • Verificați dacă sistemul pneumatic nu este deteriorat.• Verificați dacă con-ductele de aer și scule-le sunt deteriorate.• Verificați dacă conex-iunile conductei de aer ale echipamentului și ale sculei sunt corecte.• Verificați dacă robi-netul de scurgere este închis corect (B). |
| Intervine valva de siguranță. | Întrerupător de presiune deteriorat. | • Contactați un Distribui-tor autorizat. |
| Pierderi de aer ale presostatului când echipa-mentul este oprit. | Supapă de retur murdară sau uzată. | • Contactați un Distribui-tor autorizat. |
| Echipamen-tul vibrează și/sau emite mult zgomot. | Defecțiune mecanică. | • Contactați un Distribui-tor autorizat. |
| Porniri frecvente și performanță scăzută. | Filtre de aer murdare. | • Efectuați curățarea filtr-elor (vezi Punctul 25). |
| AC33024 | |||||
| Alimentare electrică | |||||
| Putere nominală1,8 kW 2,2 kW 2,0 kW 1,8 kW | |||||
| Debit maxim | 10,5 bar | ||||
| Nivel presiune sonorăA la locurile de muncă(Dir. 2006/42/CE) | 79,6 dB 80,5 dB | ||||
| Turație nominală | 1400 rpm | 1700 rpm | |||
| Volumul rezervorului de aer | 24 lt | ||||
| Capacitate de aspirație teoretică (aspirații/debit) | 330/200 l/min 310/180 l/min | ||||
| Temperatură/umiditatea aerului | +5°C ÷ +40°C / 5% ÷ 95% | ||||
| Greutate totală36 Kg | |||||
| Dimensiuni 477×548×793 mm | |||||
| Direcția de rotație a motorului | Compresorul poate fi utilizat în ambele direcții de rotație | ||||

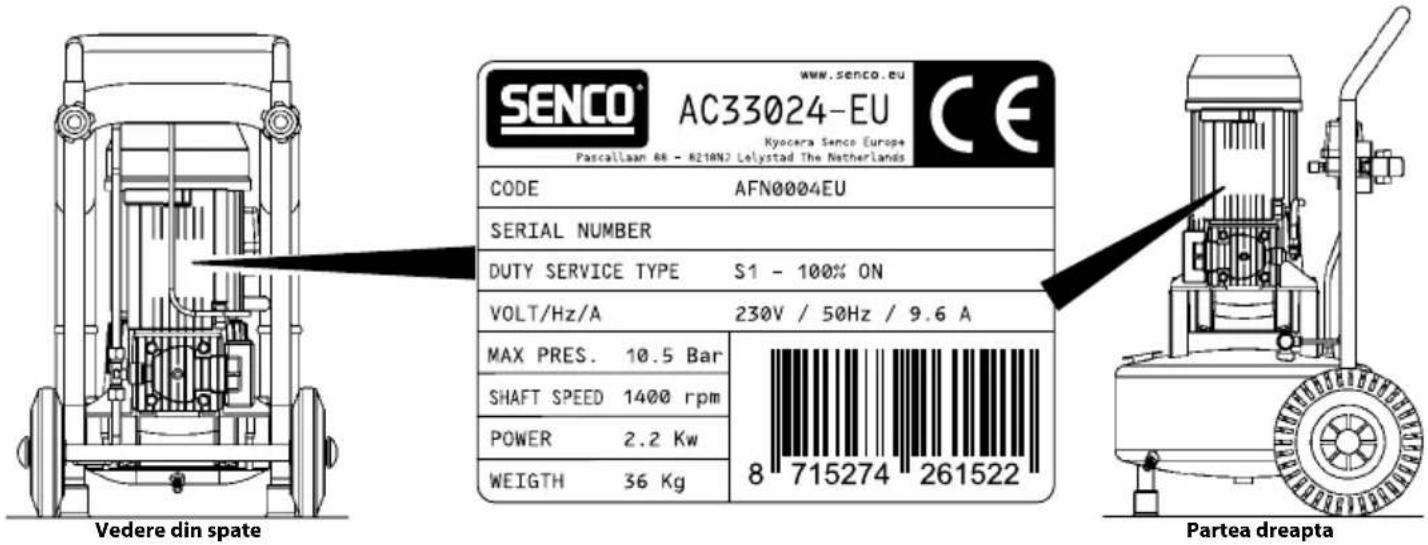

31. ETICHETĂ CE
Eticheta CE servește drept dovadă a conformității echipamentului cu cerințele esențiale de sănătate și siguranță specificate în Directiva 2006/42/CE privind mașinile.
la forma unui autocolant din poliester, o matriță termică neagră, care este aplicată pe cadrul motorului.
