AC33024 - Kompresorius Senco - Nemokama naudojimo instrukcija

Gaminio tipas	Orinis kompresorius be alyvos
Prekės ženklas	Senco
Modelis	AC33024
Maitinimo įtampa	230 V / 50 Hz
Nominali srovė	9,6 A
Nominali galia	2,2 kW (2,0 kW pagal versiją)
Maksimalus darbinis slėgis	10,5 bar
Darbinis slėgis	7–10 bar (automatinis įjungimas/išjungimas)
Bako tūris	24 litrai
Oro srautas (įsiurbiamas / tiekiamas)	330 l/min / 200 l/min
Sukimosi greitis	1400 aps./min.
Garso slėgio lygis	79,6 dB(A) (A svertinis)
Bendras svoris	36 kg
Matmenys (Ilgis × Plotis × Aukštis)	477 × 793 × 477 mm (apytiksliai)
Aplinkos temperatūra darbo metu	+5 °C iki +40 °C
Aplinkos drėgmė	5 % iki 95 %
Saugos įtaisai	Apsauginis vožtuvas (10,5 bar), slėgio jungiklis, atstatomas šiluminės apsaugos elementas, ventiliatoriaus apsauginė grotelė
Kasdienė priežiūra	Po kiekvieno darbo ciklo išleiskite kondensatą iš bako
Savaitinė priežiūra	Išvalykite oro filtrus, patikrinkite ratų slėgį (maks. 2,5 bar)
Atsarginės dalys	Naudokite tik originalias Senco dalis
Leidžiami naudojimai	Pneumatiniai įrankiai (pripūtimo pistoletai, plovimas, smėliavimas ir kt.)

Dažnai užduodami klausimai - AC33024 Senco

Kaip paleisti Senco AC33024 kompresorių?

Prijunkite maitinimo kištuką prie tinkamos rozetės, tada perjunkite ON-OFF jungiklį į padėtį ON (I). Mašina veiks, kol pasieks maksimalų 10 barų slėgį, tada automatiškai sustos.

Koks yra šio kompresoriaus darbinis slėgis?

Darbinis slėgis yra nuo 7 iki 10 barų. Kompresorius automatiškai įsijungia, kai slėgis nukrenta žemiau 7 barų.

Kaip nustatyti išėjimo slėgį?

Naudokite slėgio reguliatorių (13), norėdami sureguliuoti išėjimo slėgį, kontroliuokite vertę ant išėjimo slėgio manometro (7). Neatsukite daugiau nei sustojimo riba, kad nepažeistumėte membranos.

Kokios asmeninės apsaugos priemonės (AAP) yra privalomos?

Priežiūros metu mūvėkite karščiui atsparias pirštines, darbo metu dėvėkite ausines nuo triukšmo, o transportavimo metu – avėkite sustiprintais antgaliais batus.

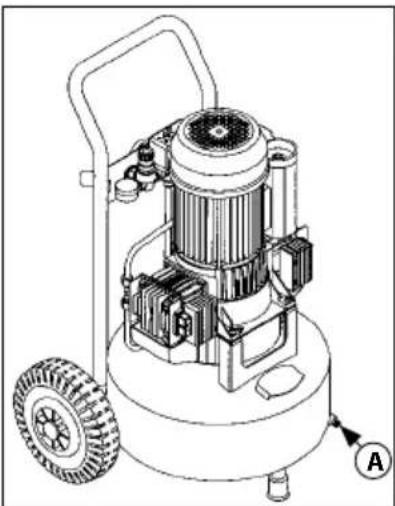

Kaip išleisti kondensatą iš bako?

Kiekvieno darbo ciklo pabaigoje padėkite mašiną ant žemės, įsitikinkite, kad bakas yra be slėgio, tada atidarykite kondensato išleidimo vožtuvą, esantį po baku.

Ką daryti, jei kompresorius neužsiveda?

Patikrinkite, ar jungiklis yra padėtyje ON, ar kištukas tinkamai įjungtas, ar rozetė veikia, ir ar neperdegė atstatomas šiluminis elementas. Jei problema išlieka, kreipkitės į įgaliotąjį pardavėją.

Kaip išvalyti oro filtrus?

Atsukite filtro dangtelio varžtus, nuimkite dangtelį, išimkite filtrą ir išvalykite suslėgtu oru. Tinkamai sumontuokite. Jei filtras susidėvėjęs, pakeiskite.

Kokia bako talpa?

Bako talpa yra 24 litrai.

Ar galiu naudoti šį kompresorių dažymui?

Taip, kompresorius tinka pneumatiniams įrankiams, pvz., lako purkštuvams, jei slėgis yra tinkamai sureguliuotas.

Kaip atlikti avarinį sustabdymą?

Nedelsdami perjunkite ON-OFF jungiklį į padėtį OFF (0). Jei mašina naudojama įmonėje, praneškite apie avariją saugos atsakingajam asmeniui.

NAUDOJIMO INSTRUKCIJA AC33024 Senco

Naudojimo instrukcijos

(Originalios instrukcijos vertimas)

• „Naudojimo instrukcija“ buvo sudaryta vadovaujantis Mašinų direktyvoje 2006/42 / EB nurodytomis instrukcijomis, kad būtų užtikrintas lengvas ir teisingas subjektų, turinčių teisę naudotis ir prižiūrėti aptariamą prietaisą, supratimas. Jei operatoriai randa klaidų, nesiųskite neteisingų asmeninių paaiškinimų / pakeitimų, kurie gali kelti grėsmę saugumui, o mes patariame nedelsiant paprašyti, kad Gamintojas atsiųstų teisingus paaiškinimus ar išsamią informaciją.
• „Naudojimo instrukcija“ visada turi būti prieinama įgaliotiems operatoriams ir visada turi būti laikoma saugioje vietoje arti prietaiso.

DABARTINĖ INSTRUKCIJA SUDARO INTEGRUOTĄ PRIETAISO DALI, JĄ BŪTINA LAIKYTI ATEITIES KLAUSIMAMS IR IKI PRIEMONIŲ GYVENIMO

PABAIGOS. INSTRUKCIJA VISADA PRIVALO BÜTI PRIEINAMA IGALIOTIEMS OPERATORIAMS IR BÜTI SAUGIAI LAIKOMA PRIE IRENGINIO.

GAMINTOJAS NEPRISIIMA JOKIOS ATSAKOMYBĖS UŽ ŽALĄ ASMENIMS, GYVUNAMS AR KITIEMS OBJEKTAMS, PATIRTĄ DĖL PASTABŲ, ĮSPĖJIMŲ IR REGLAMENTŲ APRAŠYTŲ DABARTINĖJE INSTRUKCIJOJE NEPAISYMO.

JEIGU NAUDOJIMO INSTRUKCIJOS PAMETAMOS ARBA SUNIOKOMOS, PRANEŠKITE GAMINTOJUI AR IGALIOTAM TIEKĖJUI, PRAŠYDAMI NAUJOS KOPIJOS. PATVIRTINKITE PRIEMONĖS PAVYZDI IR PATEIKTĄ IRENGINIO PAVADINIMO NUMERI.

NAUDOJIMO INSTRUKCIJA ATITINKĄ TUO METU ISIGYTA/ NAUDOJAMA [RENGIN] IR NEGALI BÜTI LAIKOMA NETEISINGA AR NEGALIOJANČIA KADA NAUJI EKSPERIMENTAI ATNAUJINA KOKIĄ NORS TECHNINE NUOSTATA.

DABARTINĖS NAUDOJIMO INSTRUKCIJOS TURI BŪTI PERDUODAMAS KARTU SU JRENGINIU, JEIGU JRENGINYS YRA PERLEIDŽIAMAS NAUJAM VARTOTOJUI.

2. GAVÉJAI

• Šios „Naudojimo instrukcijos“ yra skirtos tik operatoriams, turintiems teisę vykdyti operacijas pagal specialius techninius igūdžius, reikalingus operacijos tipui.
• Toliau aprašomi simboliai, pateikiami pastraipų pradžioje, siekiant nurodyti operatorių, kuriuos paveikė aprašytas dalykas, tapatybę.

¡GALIOTI OPERATORIAI TURI ATLIKTI TIK TAS OPERACIJAS, KURIOMS JIE KVALIFIKUOTI. PRIEŠ VYKDYDAMI BET KURIAS OPERACIJAS, ¡GALIOTI OPERATORIAI PRIVALO BÜTI PASIRENGTĚ VEIKTI DIDŽIAUSIAS SAVO PSHICHO-FIZINES GALIMYBES, UŽTIKRINANT SAUGUMA.

PASKIRTAS OPERATORIUS: operatorius, vyresnis nei 18 metų (privatus vartotojas ar darbuotojas) ir kuris, laikydamasis galiojančių sveikatos ir saugos darbo vietoje teisės aktų, galiojančių naudojimo šalyje, gali išimtinai suaktyvinti, naudoti ir išjungti prietaisą, visiškai laikydamasis šiuo metu pateiktų instrukcijų, naudodamas specialius asmeninės saugos įtaisus.

MECHANIKOS / PNEUMATINĖS PRIEŽIŪROS

ASMUO: Kvalifikuotas technikas, galintis atlikti išskirtines mechaninių / pneumatinių dalių intervencijas, kad galėtų prižiūrėti reguliavimą, techninę priežiūrą ir (arba) remontą net ir su išj apsauginiais įtaisais, visiškai laikydamasis šiuo metu pateiktų instrukcijų ar bet kokių kitų priemonių, konkrečių gamintojo pateiktų dokumentų, naudojant specialius asmeninės saugos įtaisus.

ELEKTROS PRIEŽIŪRA: Kvalifikuotas technikas, galintis atlikti išskirtines intervencijas su elektros prietaisais, kad galėtų prižiūrėti reguliavimą, priežiūrą ir (arba) remonta, net jei yra elektros tiekimas, ir net su apsauginiais įtaisais, kurie išjungti visiškai laikantis šiuo metu pateiktų instrukcijų. kartu su bet kokiu kitu specialiu gamintojo pateiktu dokumentu, tuo pat metu naudojant specialius asmeninės saugos priemones.

BENDROVÉS SAUGOS VADOVAS: kvalifikuotas technikas, kurj paskiria darbdavys (kai prietaisas naudojamas verslo kontekste), turintis reikiamus profesinius, techninius įgūdžius, kaip nurodyta šiuo metu galiojančiuose teisės aktuose dėl darbuotojų sveikatos ir saugos darbe.

GAMINTOJO TECHNIKAS: kvalifikuotas technikas, kurj siūlo gamintojas ir (arba) tiekėjas, įgaliotas suteikti reikiamą techninę pagalbą, standartines ir nepaprastąsias technines priežiūros intervencijas ir (arba) operacijas, kurios šiuo metu néra įtrauktos, reikalaujanči-os specialių žinių apie prietaisą, naudojant specialius asmeninės saugos priemones.

Prieš atlikdami bet kokio tipo techninės priežiūros ir (arba) reguliavimo operacijas, turite:

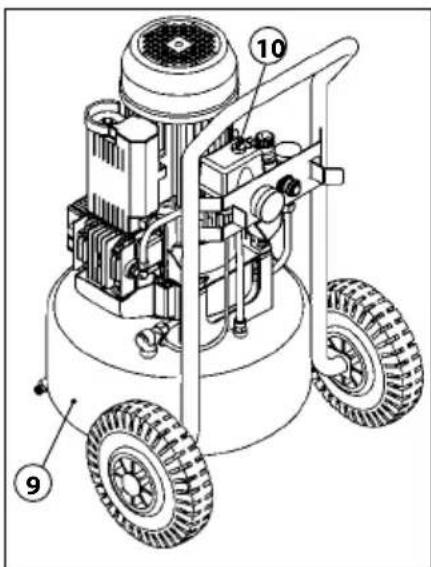

1) Išjunkite maitinimą užtikrindami, kad jungiklis „ON-OFF“ (10) būtu padétyje „OFF (0)“.
2) Atjunkite maitinimo laidą nuo kištuko, esančio šalia prietaiso.
3) Ištuštinkite baką (9) (be slėgio).

Pramonės, rankdarbių ir civilinės.

VEIKIMO VIETA

Vidaus vietos su pakankamu apšvietimu, vėdinimu, temperatūros ir oro drėgnumo vertėmis, kaip nurodyta 30 dalyje, laikantis naudojimo šalyje galiojančių įstatymų, reglamentuo-jančių sveikatą ir saugą darbo vietoje. Prietaisas turi atsiremti įtokį paviršių, kuris užtikrintų prietaiso stabilumą, atsižvelgiant įjo svorį ir bendruosius matmenis (žr. 30 dalį).

JSPĖJIMAS! PRIETAISAS PRIVALO BŪTI LAIKOMAS VAIKAMS NEPASIEKIAMOJE VIETOJE.

NAUDOJIMO PASKIRTIS

Suslėgtas oras (be alyvos), skirtas naudoti su tinkamais pneumatiniais indais pagal galiojančius įstatymus (pvz., Pūtimas, pumpavimas, plovimas, faneravimas ir šlifavimas smėliu ir kt.)

OPERATORIAI, KURIEMS LEISTA NAUDOTIS

Igaliotasis operatorius, turintis 2 dalyje aprašytų profesinių ir techninių įgūdžių.

5. NETEISINGAS NAUDOJIMAS

Prietaisas buvo suprojektuotas ir pagamintas tik 4 dalyje aprašytam tikslui; siekiant užtikrinti įgaliotų operatorių saugumą ir prietaisų efektyvumą, bet koks kitas naudojimas yra draudžiamas.

DRAUDŽIAMA NAUDOTI PRIETAISĄ APLINKOJE, KURIOJE KYLA GRĖSMĖ SPROGTI IR (ARBA) KUR YRA DEGIŲ MEDŽIAGŲ (PVZ., MEDIENOS GRŪDAI,

MILTAI, CUKRUS IR GRANULÉS).

DRAUDŽIAMA MAŠINĄ NAUDOTI TERITORIJOSE, KURIOSE YRA KIETŲJŲ ARBA ŠLIFUOJANČIŲ DETALIŲ.

LT

DEGIMO PAVOJUS ATSITIKTINIU DVIEJŲ CILINDRŲ SIURBLIO SISTEMOS IR ELEKTRINIO VARIKLIO KONTAKTO ATVEJU. [SPĖJIMAS - LIKTINĖ RIZIKA (ŽR. 16 DALJ).

İRENGINİ BÜTINA NAUDOTI VADOVAUJANTIS ŠALIES GALIO-JANČIAIS EMISIJŲ (TRIUKŠMO) TEISĖS AKTAIS.

NAUDOJANTIS MAŠINA UŽTIKRINKITE, KAD NEIGALIOTI ASMENYS NESIARTINTŲ PRIE PRIETAISO.

PRIETAISAS PRIVALO BÜTI LAIKOMAS VAIKAMS NEPASIEKIAMOJE VIETOJE.

NETEISINGAI NAUDOTI PRIETAISĄ ARBA NAUDOTI TIKSLAMS, KURIE SKIRIASI NUO NURODYTŲ 4 DALYJE YRA DRAUDŽIAMA.

DRAUDŽIAMA NAUDOTI NETINKAMUS ORO VAMZDŽIUS (IŠPLĖTIMUS), JUNGTIS IR PRIEMONES, ARBA TAS, KURIOS NEATITINKĄ GALIOJANČIŲ TEISĖS AKTŲ.

DRAUDŽIAMA KELTI PRIETAISĄ KRANU IR (ARBA) KĚLIMO İRENGINIAIS.

DRAUDŽIAMA TIESIOGIAI NUTAIKYTI SUSPAUSTA ORA I ASMENIMS IR (ARBA) GYVÜNUS.

DRAUDŽIAMA NAUDOTI PRIETAISĄ KELTI ASMENIS, GYVŪNUS ARBA OBJEKTUS.

DRAUDŽIAMA LIPTI ANT IRENGINIO.

PRIETAISĄ DRAUDŽIAMA VILKTI NAUDOJANT BET KOKIĄTRANSPORTO PRIEMONĘ.

DRAUDŽIAMA RANKINIAI PRIETAISĄ PASIKELTI J KALNĄ IR (ARBA) LEISTI NUOKALNĘ, KUR GALI KILTI PAVOJINGŲ POKYČIŲ.

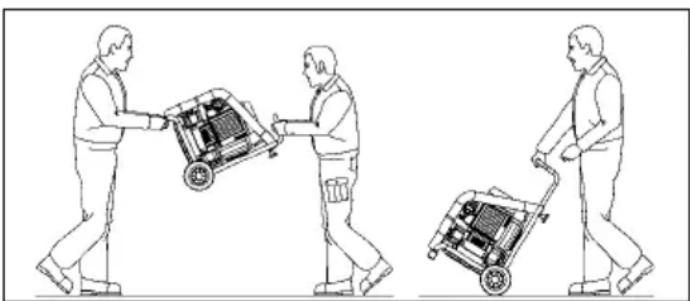

6. PRIETAISO TRANSPORTAVIMAS IR JUDÊJIMAS

Prietaisą rankiniu būdu gali gabenti du kvalifikuoti operatoriai, laikydami jį už kojos (A) ir rankenos (B), arba kvalifikuotas operatorius rankiniu būdu gali perkelti naudodamas rankenas (C) ir ratus (D), kas yra prietaiso dalys.

PRIETAISO TRANSPORTAVIMA TURI VYKDYTI DU KVALIFIKUOTI OPERATORIAI, LAIKYDAMIESI „RANKINIO KROVINIU TRANSPORTAVIMO“

TAISYKLIŲ, VENGTI NEPALANKIŲ ERGONOMINIŲ SĄLYGŲ, KURIOS GALI SUKELTI STUBURO TRAUKOS RIZIKA.

Gamintojas supakuoja prietaisą i kartoninę dėžę, kurioje yra dvi rankenos su vienu kompresoriumi ir viena naudojimo, bei priežiūros instrukcija.

8. IŠPAKAVIMAS

Pakuotę padėjus ant grindų ant lygaus paviršiaus, kuris užtikrina stabilumą, tęskite išpakavimą; išimkite prietaisą iš pakuotės pagal 6 dalyje pateiktas instrukcijas.

PRAŠOME IŠMESTI PAKUOTĘ VADOVAUJANTIS ĮVAIRIOMIS ATLIEKŲ ŠALINIMO TAISYKLĖMIS IR TEISĖS AKTAIS, KURIE DABAR GALIOJA VARTOTOJO

ŠALYJE.

9. VIETA

Prietaisas turi būti pastatytas darbo vietoje, atitinkančioje 4 dalyje aprašytas charakteristikas; jis turi būti pastatytas ant lygaus ir plokščio paviršiaus, kuris užtikrina stabilumą atsižvelgiant i bendruosius matmenis ir svorį (žr. 30 dalį).

UŽTIKRINDAMI SAUGIĄ DARBO APLINKĄ IGALI-OTIEMS OPERATORIAMS, REKOMENDUOJAME IRENGINI PADĚTI NE MAŽESNIU KAIP 1 m ATSTUMU TŲ OBJEKTŲ/SUBJEKTŲ.

10. SANDELIAVIMAS

• Tuo atveju, kai prietaisas nenaudojamas ilgesnį laiką, jis turi būti laikomas saugioje vietoje su tinkamomis temperatūros ir oro drėgmės vertėmis, kur jis yra apsaugotas nuo dulkių.
• Prieš sandėliuojant prietaisą, rekomenduojame iš oro bako išleisti drėgme.

11. ELEKTROS JUNGTYS

Mašiną galima prijungti prie maitinimo tinklo, jjungiant maitinimo laidą i specialų lizdą.

MAITINIMO TINKLAS, KUR PRIEMONĖ PRIJUNGTA, PRIVALO ATITIKTI VEIKSMO ŠALYJE ŠIUO METU GALIOJANČIUS TEISĖS AKTUS, ATITIKTI 2 DALYJE

NURODYTAS TECHNINES SPECIFIKACIJAS IR IRENGTA „PLANT EARTHING“ ATITINKANČIA SISTEMA.

VISOS ELEKTROS JUNGIMUI NAUDOTOS MEDŽIAGOS TURI BÜTI TINKAMOS NAUDOJIMUI, ŽENKLOS ŽENKLU „CE“, JEI TURI TIK MAŽOS ĮTAMBOS DIREKTYVĄ 2006/95 / CE, IR ATITIKTI REIKALAVIMUS, NURODYTUS DABAR ŠALIES GALIOJANČIOSE TEISĖS AKTUOSE. .

ATSIRADIMAS APIE APRAŠYTUS ĮSPĖJIMUS GALI VEIKTI PARAMOS ELEKTROS SISTEMOS NEPATENKAMĄ ŽALĄ IR VĖLESNI GARANTIJOS GALIOJIMA.

AUKŠČIAU APRAŠYTŲ ISPĖJIMŲ NESILAIKYMAS GALI SUKELTI NEPATAISOMĄ PRIETAISŲ ELEKTRINĖS SISTEMOS ŽALĄ IR ANULIUOTI GARANTIJA.

KAI REIKALINGA, PRIJUNKITE PRIETAISĄ PRIE ELEKTROS TIEKIMO GENERATORIAUS, KURIS TURI DIDESNĘ GALIĄ NEI PRADINIS ELEKTROS ENERGIJOS ŠALTINIS (ŽR. 30 DAL), KAD PALAIKYTŲ MAITINIMO ŠALTINĮ PALEIDŽIANT.

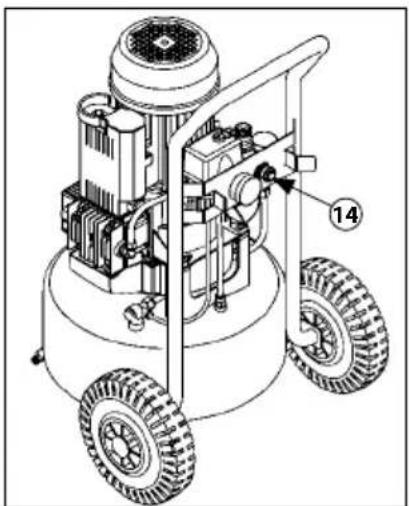

12. ORO VAMZDIS (IŠTEMPIMAS) IR PRIEMONIŲ JUNGIMAS

1) Prijunkite indą prie oro vamzdžio (pratęsimo).
2) Prijunkite oro vamzdį (pratęsimą) prie prietaiso oro išleidimo angos (nuoroda 14).

GAMINTOJAS NEPRISIIMA JOKIOS ATSAKOMYBĖS UŽ ŽALĄ ASMENIMS, GYVUNAMS AR KITIEMS OBJEKTAMS, PATIRTĄ DĖL PASTABŲ, IŠPĖJIMŲ IR

REGLAMENTŲ APRAŠYTŲ DABARTINĖJE INSTRUKCIJOJE NEPAISYMO.

TURI BÜTI NAUDOJAMI ORO VAMZDŽIAI (IŠPLĖTIMAS), JUNGTYS IR PRIEMONĖS, KURIOS ATITINKA GAMINTOJO NAUDOJIMO INSTRUKCIJA IR VADOVUS.

GRIEŽTAI DRAUDŽIAMA NAUDOTI NETINKAMUS ORO VAMZDŽIUS (IŠPLĖTIMUS), JUNGTIS IR PRIEMONES, IR (ARBA) TUS, KURIE NEATITIKA GALIOJANČIŲ TEISĖS AKTŲ.

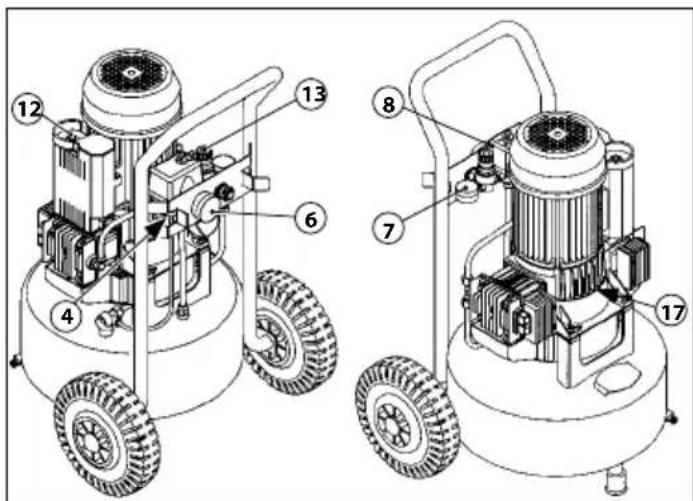

1) SAUGOS VOŽTUVAS (4): sertifikuotas apsauginis vožtuvas (nustatytas j 10,5 baro), sumontuotas prie pneumatinės sistemos po slėgio jungikliu. Jis pašalina per didelį slėgį tuo atveju, kai dėl anomalijų neveikia slėgio jungiklis. Apsauginis vožtuvas užtikrina, kad operatorius išjungia prietaisą ir prašo techninės priežiūros asmenų pagalbos.
2) SLÈGIO JUNGIKLIS (8): elektropneumatinis įtaisas (nustatytas mažiausiai 7 barų ir daugiausiai 10 barų), sumontuotas pneumatinėje sistemoje. Jis skirtas valdyti automatinį prietaiso paleidimą, kai darbinis slėgis sumažė- ja iki 7 barų, ir automatinį uždarymą, kai slėgis pasiekia 10 barų.
3) FIKSUOTAS AUŠINIMO VENTILIATORIŲ APSAUGINIS TINKLAS (17): fiksuota apsauga iš plastiko, pritvirtinta varžtais, pritvirtintais prie dviejų cilindrų siurblio sistemos pagrindo. Tai padeda sustabdyti atsitiktinį sąlytį su aušinimo ventiliatoriumi judant.

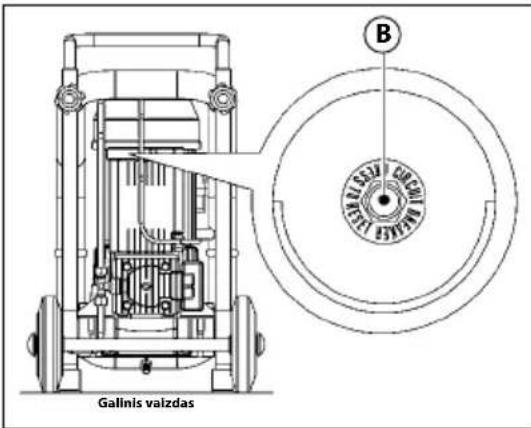

4) TERMINIS ATKÜRIMAS (12): i elektros sistemą sumon-tuota šiluminė apsauga, kuri sustabdo elektros variklj esant perkrovai ir (arba) trumpam jungimui. Nustatyti iš naujo galima paspaudus atitinkamą mygtuką (A).
5) BAKO SLÈGIO MATAVIMAS (6): matavimo prietaisas, sumontuotas prie prietaiso bako. Tai rodo suspausto oro slègì bako viduje.
6) IŠORINIO SLĚGIO MATAVIMAS (7): matavimo prietaisas, sumontuotas prietaiso pneumatinėje sistemoje virš oro išleidimo angos. Jis rodo išėjimo slėgį, kurį galima reguli- uoti naudojant santykinio slėgio reguliatorių (0 ÷ 10 barų) (13).

VISUS IDIEGTUS SAUGUMO PRIETAISUS REIKIA REGULIARIAI TIKRINTI, KAD UŽTIKRINTI, JOG JIE VEIKIA TINKAMAI.

BET KURIUS SAUGOS PRIETAISUS, KURIE NEVEIKIA TEISINGAI ARBA MATOMA PATIRTA ŽALA, REIKIA KUO SKUBIAU PAKEISTI.

GRIEŽTAI DRAUDŽIAMA PRIEMONĖJE ĮDIEGTŲ SAUGOS ĮRENGINIŲ TVARKYMAS IR (ARBA) PAŠALINIMAS.

SAUGUMO IRENGINIO AR SAUGOS IRENGINIŲ KOMPO- NENTŲ KEITIMAS NEORIGINALIOMIS KEITIMO DALIMIS YRA GRIEŽTAI DRAUDŽIAMAS.

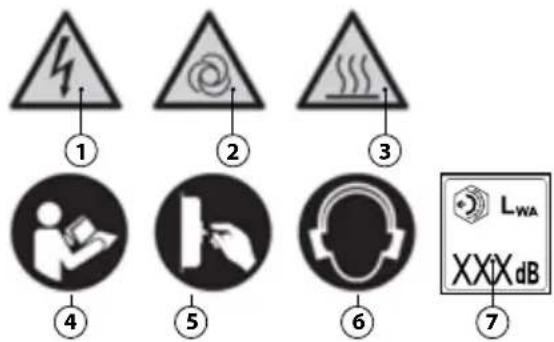

Naudojami saugos ženklai yra lipni etiketė, pritvirtinta prie prietaiso išorės.

Ženklų apibrėžimai:

① lspėjimas - elektros energija.
② lspėjimas - automatinis paleidimas.
③ lspėjimas - aukšta temperatūra.
④ Būtina perskaityti instrukcijas.
⑤ Maitinimas turi būti atjungtas.
⑥ Apsaugokite savo klausą.
⑦ Garantuotas garso galios lygis.

SAUGOS PAŽYMĖJIMAS TURI BŪTI ŠVARUS IR GERAI MATOMAS.

SAUGOS ŽENKLAI KURIE YRA PAŽEISTI - TURI BÜTI PAKEISTI NAUJAIS, KREIPKITĖS I GAMINTOJĄ ARBĄ IGALIOTĄ TIEKĖ-JĄ.

GRIEŽTAI DRAUDŽIAMA NUIMTI IR (ARBA) SUGADINTI PRIE PRIETAISO PRITVIRTINĄ SAUGOS ŽENKLĄ.

15. ASMENINÉ APSAUGOS PRIEMONES (AAP)

TURI BÜTI NAUDOJAMA GAMINTOJO IŠDUODAMA ASMENINĖS APSAUGOS ĮRANGA.

¡GALIOTI OPERATORIAI PRIVALO DÉVÉTI ASMENS AP-SAUGOS [RENGA, IŠDUODAMA GAMINTOJU IR PRITAIKYTĄ PAGAL VEIKLOS POBÜD].

PATVIRTINTAI OPERATORIAI NEVEŽIUOTI APRANGA IR (ARBA) PRIEDŲ, KURIUOS GALI BŪTI GAMINAMI PRIETAISOJE.

ŽENKLAS P	PRIVALOMA AAP	DARBO RŪŠIS
	Rankų apsauga (karščiui atsparios pirštínės)	Tuo atveju, kai techninės priežiūros darbai turi būti atliekami, kol elektrinis variklis ir dviejų cilindrų siurblio sistema vis dar karšta.
	Ausų apsaugos (ausinės)	Visais veiklos etapais.
	Kojų apsauga (batai su sustiprintais pirštų dan-gteliais, kaustyti metalu batai)	Transportuojant prietaisą.

16. LIKTINÉ RIZIKA

Nors gamintojas pasirinko visus techninius konstrukcinius sprendimus, kad prietaisas būtų kuo saugesnis, įgalioti operatoriai atkreipia dėmesį, kad lieka rizika.

LIKTINĖ RIZIKA Nudegimų pavojus atsitiktinai kon-taktuojant su dviejų cilindrų siurblio sistema ir elektros varikliu.
PAŽEIDIMO DIDUMAS	Lengva žala (paprastai išgydoma).
LIABILITY Atsakomybė gali būti įtraukta tuo atveju,kai operatorius nusprendžia savo noru atlikti neteisingą ar uždraustą veiksmą.
TIKIMYBĖMaža ir atsitiktinė.
ETAPAS,KURIAME	Operacija.
RIZIKA DABAR Saugos ženklai (žr. 14 dalį).Įsipareigojimas naudoti asmeninės apsaugos įrangą (žr. 15 punktą) ir (arba) laukti, kol prietaisas atvės.
TINKAMOS NUOSTATOS

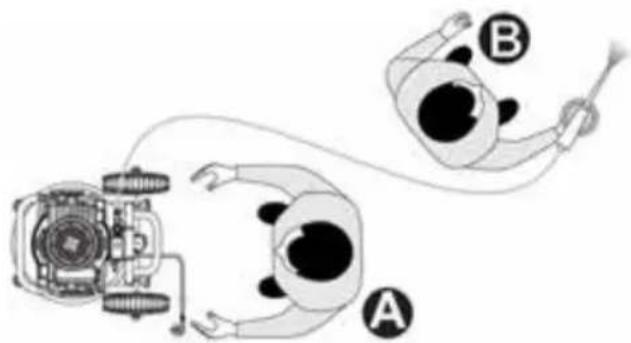

17. IGALIOTU OPERATORIŲ TURĖTOS SRITYS

A SRITIS: prietaiso galinėje pusėje šalia komandų įtaisų, norint įsakyti jjungti ir išjungti kompresorių, atlikti indų prijungimą / atjungimą, matuoklio skaitymą ir slėgio reguliavimą, valymą arba pakeisti oro filtrą ir atidaryti / uždaryti kondensato siurblį.

B SRITIS: dirbant, kad būtų atlikta tinkama operacija, atsižvelgiant į naudojamo indo tipą (pvz., Faneravimą ir kt.).

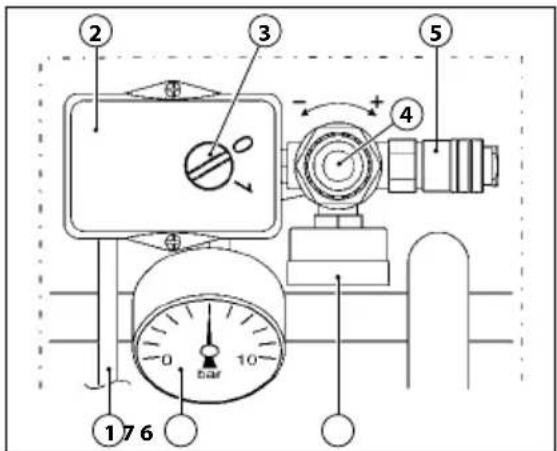

Komandu įtaisai yra:

① Elektros tiekimo kabelis
② Slègio jungiklis
③ „ON-OFF“jungiklis
④ Išleidimo slėgio reguliatorius
⑤ Oro išleidimo anga
⑥ Cisternos manometras
⑦ Cisternos išleidimo matuoklis

• Isitikinkite, kad arti prietaiso néra pašalinių asmenų.
• Isitikinkite, ar saugos įtaisai néra pažeisti, ar jie tinkamai sumontuoti ir veikia (žr. 13 dalj).
• [sitikinkite, kad prietaisas yra teisingai pastatytas (žr. 9 dalj).
• Isitikinkite, kad jungiklis „ON-OFF“ yra padėtyje „OFF“ (0) (žr. 18 punktą).

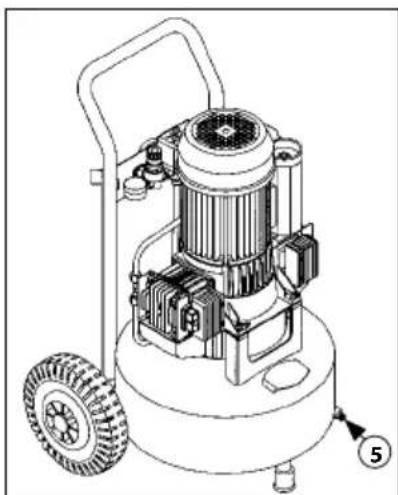

• Isitikinkite, kad kondensato siurblys yra uždarytas (5).

• Naudokite privalomas asmens apsaugos priemones (AAP) (žr. 15 dalj).
• Jsitikinkite, kad perskaitėte ir supratote visas šio „Naudojimo instrukcijos” dalis.

20. PRIETAISO AKTYVAVIMAS

DEGIMO PAVOJUS ATSITIKTINIMUI SU DVIEJŲ CILINDRŲ SIURBLIO SISTEMA IR ELEKTRINIU VARIKLIU. ISPĖJIMAS - LIKTINĖ RIZIKA (ŽR. 16 DAL).

GAMINTOJAS NEPRISIIMA ATSAKOMYBÈS UŽ ŽAŁĄ AS-MENIMS, GYVÚNAMS ARBA KITIEMS OBJEKTAMS, KURIE ATSIRADO DĚL REGLAMENTAVIMO IR PAŽYMĚJIMŲ, KURIE APRAŠYTA DALYVAVIMO VADOVE, NESILAIKYMO.

GAMINTOJAS NEPRISIIMA JOKIOS ATSAKOMYBĖS UŽ KILUSIAS PROBLEMAS SU IRENGINIŲ, NES TAI PRIKLAUSO NUO IGALIOTO OPERATORIAUS, JO KOMPETENCIJOS IR IGŪDŽIŲ.

IGALIOTI OPERATORIAI GALI JUNGTI IRENGINI TIK PO TO, KAI ATLIK0 19 DALYJE APRAŠYTUS PRIVALOMUOSIUS PATIKRINIMUS.

PRIEŠ NAUDOJANT PRIETAISA, IGALIOTI OPERATORIAI PRIVALO PERSKAITYTI IR SUPRASTI VISA NAUDOJIMOSI INSTRUKCIJA.

VEIKIMO METU UŽTIKRINKITE, KAD NEJGALIOTI ASMENYS NESIARTINTŲ PRIE PRIETAISO.

İGALIOTI OPERATORIAI NEGALI PALIKTI VEIKIANČIO İRENGINIO BE PRIEŽIŪROS.

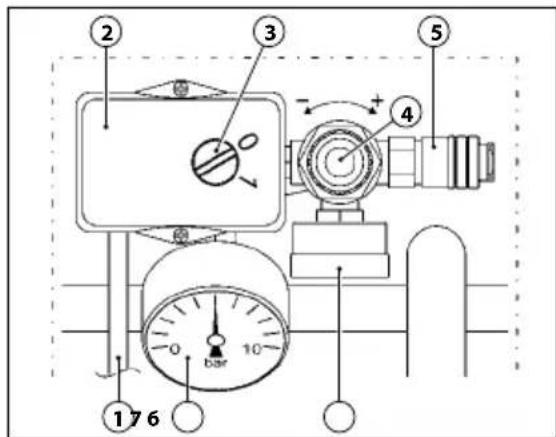

1) Prijunkite prietaisą prie maitinimo šaltinio (1).

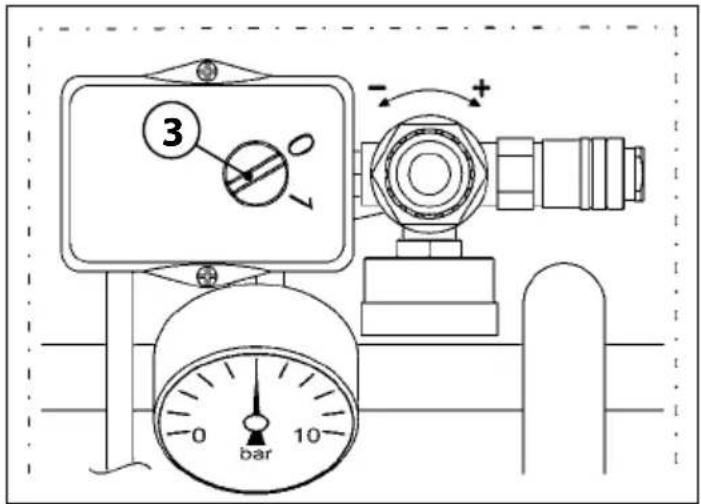

2) Ijunkite prietaisą naudodami jungiklj „ON-OFF“ (3) ir jsitikinkite, kad jis yra padėtyje „ON (l)” (prietaisas veikia tol, kol pasiekia maksimalų 10 barų darbiniį slėgį, po kurio jis įsijungia. automatiškai išsijungia.
3) Sureguliuokite išleidimo angos slėgį atitinkamu reguliatoriumi (4) pagal naudojamą indą ir darbo tipą. Valdykite atitinkamo matuoklio rodomą slėgį (6).

NEGALIMA VISIŠKAI PRIVERŽTI IŠĖJAMO SLĖGIO MATUOKLIO (4) NES RIZIKUOJATE PAŽEISTI VALDYMA.

4) Prijunkite indą prie oro vamzdžio (pratęsimo).
5) Prijunkite oro vamzdį (pratęsimą) prie oro išleidimo angos (5)

TURI BÜTI NAUDOTI ORO VAMZDŽIAI (IŠPLĖTIMAI), JUNGTYS IR PRIEMONĖS, ATITINKANČIOS DUOMENIS, PATEIKTUS NAUDOJIMOSI INSTRUKCI-URIUOS TURI ATITIKTI GAMINTOJO REIKALAVIMUS.

GRIEŽTAI DRAUDŽIAMA NAUDOTI NETINKAMAS ORO ŽARNAS (IŠTEMPIMUS), ĮRANGAS IR PRIEMONES, KURIOS NEATITIKA GALIOJANČIŲ REGLAMENTŲ.

6) Atlikite veiksmus (prietaisas automatiškai vėl jsijungs, kai darbinis slėgis nukrenta žemiau 7 barų).
7) Baigę operaciją, išjunkite prietaisą, kaip aprašyta 21 dalyje.

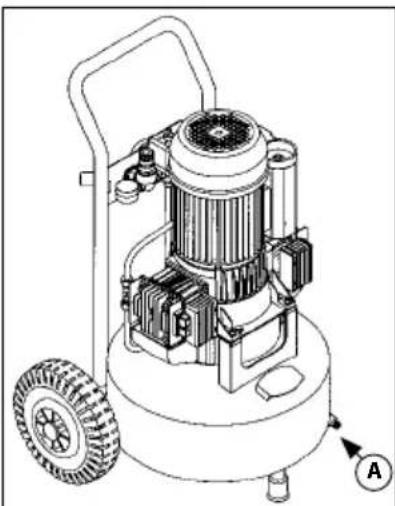

21. PRIETAISO IŠJUNGIMAS

Pasibaigus operacijai, išjunkite prietaisą taip:

1) Išjunkite prietaisą naudodami jungiklj „ON-OFF“ (3) ir jsitikinkite, kad jis nustatytas i „OFF“ (0).
2) Atjunkite prietaisą nuo maitinimo šaltinio (1) atjungdami.
3) Atjunkite indą nuo oro vamzdžio (pratęsimo).
4) Atjunkite oro vamzdį (pratęsimą) nuo prietaiso oro išleidimo angos (5).
5) Ištuštinkite bako kondensato siurblj tik pasibaigus darbo ciklui (A).

Tuo atveju, kai pastebima prietaiso elektros sistemos srovės perkrova ir (arba) trumpasis jungimas, įsijungia terminis atstatymas ir išjungia elektros variklj. Norėdami atlikti atstatymo intervencija, atlikite šiuos veiksmus:

1) „ON-OFF“ jungiklj (3) pasukite j „OFF (0)“ padėtį.
2) Paspauskite terminio atkūrimo mygtuką (B).
3) Palaukite keletą minučių, prieš paleisdami prietaisą iš naujo.

JEI, ATLIKUS TERMINI ATKÜRIMA, PRIETAISAS

NEPASILEIS, KVALIFIKUOTAS OPERATORIUS PRIVALO PRAŠYTI PRIEŽIŪROS ASMENŲ IR (ARBA) ĮGALIOTO TIEKĖJO INTERVENCIJOS.

23. AVARINIS SUSTABDYMAS

Prietaiso avarinj sustabdymą galima atlikti jungiklj „ON-OFF“ (3) pasukant i padėtį „OFF (0)“.

Kad būtų išvengta galimo pavjoaus, įgalioti operatoriai turi atlikti šias operacijas.

1) „ JUNGTI-IŠJUNGTI“ JUNGIKL TUOJ PAT NUSTATYKITE PADĚT „IŠJUNGTA (0)“ (3).
2) NEDELSDAMI PRANEŠKITE „SAUGOS VADYBININKUI“ (JEI PRIETAISAS NAUDOJAMAS VERSLO KONTEKSTE) APIE AVARIJA.

24. JRENGINIO PALEIDIMAS PO AVARINIO SUSTABDYMO

Išsprendęs problemas, sukėlusias avarinę situaciją, ir patikrinęs, ar prietaisui nebuvo padaryta jokios žalos ir (arba) anomalijų, su saugos vadybininko sutikimu (kai prietaisas naudojamas verslo kontekste), paleiskite prietaisą taip, kaip aprašyta 20 dalis.

25. STANDARTINĖ PRIEŽIŪRA

Visa veikla, atliekama siekiant užtikrinti prietaiso naudojimą ir veikimą, atliekant įvairias intervencijos rūšis (reguliavimas, vožtuvų patikrinimas, oro filtrų valymas ir kt.), Kurią atlieka įgaliotasis techninės priežiūros asmuo pagal iš anksto nustatytus laiko intervalus.

IGALIOTI OPERATORIAI TURI ATLIKTI TIK TASOPERACIJAS, KURIOMS YRA KVALIFIKUOTI (žr. 2 DALJ) IR GAVE SAUGOS VADOVO SUTIKIMĄ (KAI PRIETAISAS OJAMAS VERSLO KONTEKSTE).

IGALIOTIEMS OPERATORIAMS DRAUDŽIAMA PALIKTI VEIKI-ANTI IRENGINIO BE PRIEŽIŪROS.

STANDARTINĖS PRIEŽIŪROS LENTELĖ
DAŽNUMAS IN	INTERVENCIJOS SRITIS	INTERVENCIJOS TIPAS
KARTĂ PER DIENĂ	Saugos įtaisai.	Įsitikinkite, kad jie yra nepažeisti, teisingai sumon- tuoti ir veikia.
	KARTĂ PER SAVAITE	Vizualus naudojimo būsenos patikrinimas.
	Bakas. Baigę kiekvieną darbo ciklą, palaikykite prietaisą ant žemės ir išleiskite bako kondensato siurblį, atidarydami kondensa- to siurblį (A).
EVERY WEEK	Ratai. Rato slėgio patikrinimas. Vėliau pumpuokite suslėgtu oru iki 2,5 baro.
	N. 2 oro filtrai.	Atsukite varžtus (1). Nuimkite dangtį (2). Ištraukite filtrą (3) ir išvaly- kite jį suspaustu oru. Teisingai uždėkite dangtį.PASTABA: KEISKITE IN-STANCIJOJE, KUR DĖVĖTA.

Visa veikla, atliekama siekiant užtikrinti prietaiso naudojimą ir veikimą, atliekant įvairias intervencijos rūšis (reguliavimas, vožtuvų patikrinimas, oro filtrų valymas ir kt.), Kurias atlieka gamintojo technikai pagal iš anksto nustatytus laiko intervalus ir gedimų ar nusidėvėjimą.

KILUS YPATINGOS PRIEŽIŪROS SITUACIJAI TURI BŪTI PRAŠOMA GAMINTOJO AR ĮGALIOTO TIEKĖJO TECHNINĖS PAGALBOS.

27. PRIETAISO TARNYBOS PABAIGA

Atsikratant prietaiso, reikia atsižvelgti į galiojančius įstatymus. Išmeskite įvairias sudėtines medžiagas atskirai (plastiką, varį, geležį ir kt.).

28. PAKAITINÈS DALYS

KILUS YPATINGOS PRIEŽIŪROS SITUACIJAI TURI BŪTI PRAŠOMA GAMINTOJO AR IGALIOTO TIEKĖJO TECHNINĖS PAGALBOS.

DRAUDŽIAMA NAUDOTI NEORIGINALIAS PAKAITINES DALIS..

29. ANOMALIJOS - PRIEŽASTYS - SPRENDIMAI

Šioje lentelėje pateikiami įvairūs scenarijai, kurie gali pasitaikyti naudojant prietaisą.

IGALIOTI OPERATORIAI TURI ATLIKTI TIK TASOPERACIJAS, KURIOMS YRA KVALIFIKUOTI (žr. 2 DALI) IR GAVE SAUGOS VADOVO SUTIKIMA (KAI PRIETAISAS

NAUDOJAMAS VERSLO KONTEKSTE).

ANOMALIJOS PRIEŽASTIS SPRENDIMAS
Prietaisas ne-bus paleistas arba jis sus-tos ir nebus paleistas iš naujo.	Nėra elektros tiekimo.	• Patikrinkite, ar jungiklis „ON-OFF“ (3) yra padė-tyje „ON (I)".• Patikrinkite, ar elektros kištukas veikia tinka-mai ir tinkamai.• Patikrinkite, ar visi naudojami plėtiniai ir kištukas veikia tinkamai.• Patikrinkite, ar veikia pagrindinis elektros jungiklis ir ar jis yra „ON“ padėtyje.
	Terminio atstatymo įsikišimas dėl įtampos perk-rovos ir (arba) trumpojo jungimo.	• Atlikite 22 dalyje aprašytą procedūrą.

ABNORMALITIES	PRIEŽASTIS SPRENDIMAS
Net be indo prietaisas daug kartų paleidžiamas iš naujo.	Nuotėkis iš oro vamzdžio, indo ar pneumatinės sistemos.	• Patikrinkite, ar nepažeista pneumatinė sistema.• Patikrinkite, ar nepažeistas oro vamzdis ir indai, taip pat jungtys.
Indas neišskiria oro.	Cisternoje nėra slėgio.	• įjunkite prietaisą ir palaukite, kol bakas užpildys tikrindamas atitinkamo matuoklio slėgį.

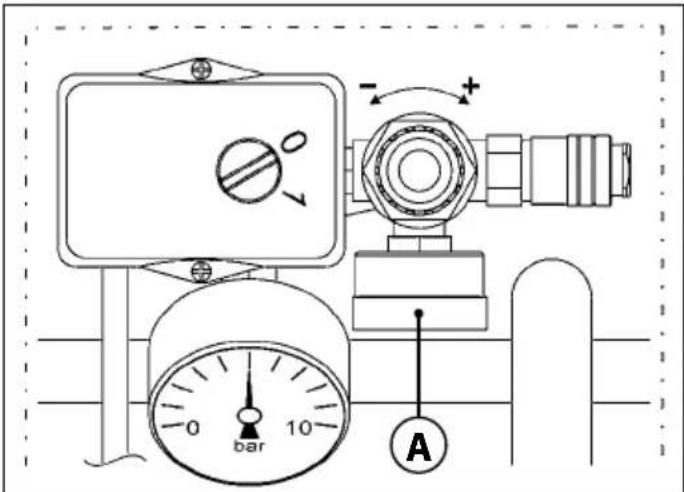

	Netinkamas išėjimo slėgio reguliavimas.	• Patikrinkite, ar ant išleidimo angos manometro (A) rodo-ma vertė yra didesnė nei 0 (nulis) barų.
	Indas pažeis-tas.	• Patikrinkite, ar indas yra nepažeistas ir veiksmingas.
Slėgio kritimas oro cisternoje.	Nuotėkis oro vamzdyje, inde ar pneumatinėje sistemoje.	• Patikrinkite, ar nepažeista pneumatinė sistema.• Patikrinkite, ar nepažeistas oro vamzdis ir indas.• Patikrinkite, ar prietai-so-oro vamzdžio ir oro vamzdžio-indo jungtys yra teisingos.• Patikrinkite, ar kondensato siurblys yra gerai uždarytas (B).

Apsauginis vožtuvas.	Slėgio jungiklio gedimas.	• Susisiekite su įgaliotu tiekėju.
Oro nuosto-liai iš slėgio jungiklio, kai prietaisas išjungtas.	Nešvarus arba susidėvėjęs grįžtamasis vožtuvas.	• Susisiekite su įgaliotu tiekėju.
Prietaisas vibruoja ir (arba) skleidžia daug tri-ukšmo.	Mechaninis gedimas.	• Susisiekite su įgaliotu tiekėju.
Dažnas startavimas ir žemas našumas.	Nešvarūs oro filtrai.	• Valykite filtrą (žr. 25 dalyje).

	AC33024
Maitinimo įtampa / dažnis
Nominali galia 1,8 kW 2,2 kW	2,0 kW 1,8 kW
Maks. darbinis slėgis	10,5 bar
Išėjimo triukšmo lygio A lygis darbo vietose (2006/42 / CE dalis)		79,6 dB 80,5 dB
Varančiojo veleno sukimosi greitis		1400 rpm 1700 rpm
Bako tūris 24 lt
Našumas (siekiai / pajamingumas)		330/200 l/min 310/180 l/min
Temperatūra / oro drėgme	+5°C ÷ +40°C / 5% ÷ 95%
Bendras svoris 36 Kg
Matmenys (ilgis x plotis x aukštis)		477×548×793 mm
Variklio sukimosi kryptis K	Kompresorius gali būti naudojamas abiem sukimosi kryptimis

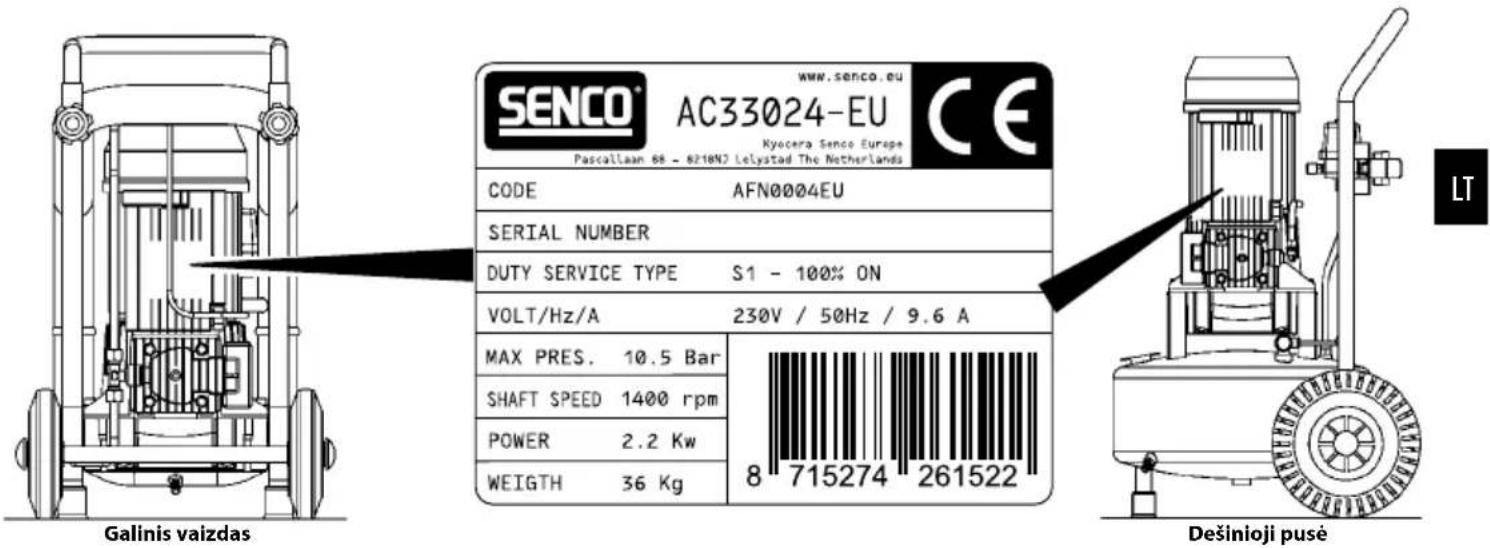

31. CE ETIKETÈ

CE ženklas yra įrodymas, kad prietaisas atitinka esminius sveikatos ir saugos reikalavimus, nurodytus Mašinų direktyvoje 2006/42 / CE.

Jis yra poliesterio lipduko pavidalo su juoda terminio perdavimo forma, uždedama ant variklio rémo.

SATURS

1. LIETOŠANAS INSTRUKCIJAS SVARĪGUMS 163

2. PAREDZETIE SANEMEJI 163

3. STÄVOKLIS "IEKÄRTA IZSLËGTA" 163

4. PAREDZETÄ IZMANTOŠANA 164

5. NEPAREIZA IZMANTOŠANA 164

6. IEKÄRTAS TRANSPORTEŠANA UN PÄRVIETOŠANA.... 164

7. IEPAKOJUMS.... 164

8. IZSAIÑOŠANA.... 164

9. UZSTĀDĪŠANA 164

10. UZGLABĀŠANA 164

11. ELEKTROPIESLÉGUMS 165

12. GAISA CAURULES (PAGARINĀJUMA) UN INSTRUMENTU PIEVIENOŠANA 165

13. UZSTĀDĪTĀS DROŠĪBAS IERĪCES 165

14. DROŠĪBAS ZĪMES 166

15. INDIVIDUÄLIE AIZSARDZİBAS LİDZEKLI (IAL) 166

16. ATLIKUŠIE RISKI 166

17. KVALIFICETU OPERATORU IENEMAMAS DARBA POZICIJAS.... 166

18. VADIBAS IERICES.... 167

19. PIRMS IESLĖGŠANAS VEICAMĀS PĀRBAUDES.... 167

20. IEKÄRTAS IESLËGŠANA.... 167

21. IEKÄRTAS IZSLËGŠANA 168

22. NOSTRĀDĀJUŠA TERMOSLĒDŽA ATKĀRTOTA AKTIVIZĒŠANA 168

23. AVĀRIJAS APTURE.... 168

24. IESLĘGŠANA PĘC AVĀRIJAS APTURES.... 169

25. STANDARTA APKOPE 169

26. PAPILDU APKOPE.... 169

27. DEMONTĀŽA 169

28. REZERVES DALAS....169

29. PROBLÉMAS – CÊLOÑI – RISINĀJUMI 169

30. TEHNISKÄ SPECIFIKÄCIJA 172

31. CE MARKËJUMS.... 172

1. LIETOŠANAS INSTRUKCIJAS SVARÍGUMS

PIRMS IEKÄRTAS IZMANTOŠANAS KVALIFICËTAM OPERATORAM IR JÄIZLASA UN PILNÏBÄ JÄIZPROT ŠI INSTRUKCIJA VISOS TÄS ASPEKTOS.
